驾驶室翻转升降装置使用说明书 - DY

杰狮c500自卸车驾驶室功能说明
一．在驾驶室副驾外面后下方，找到驾驶室升降泵；
二．把升降泵升降转换开关调至升起开关；
三．
1、手动升起驾驶室：用撬棍插入升降泵手摇孔上下摇动撬棍，驾驶室就慢慢的升起来了。

2、电动升起驾驶室：持续按住升降泵电源按钮，驾驶室慢慢的就会升起来。

如需降下驾驶室，只需把升降泵升降转换开关调至下降开关，按升起操作步骤，驾驶室便慢慢降下至正常状态。

四．
1、油箱开启键：该按键是用来在车内遥控开始油箱盖。

装有该按键的车辆，驾驶员可以通过这个按键将油箱盖从车内打开。

2、ESP开关：是用来打开关闭车辆的ESP。

车辆的ESP系统默认为工作状态，为了享受更直接的驾驶感受，车主可以按下该按键关闭ESP系统。

3、倒车雷达键：用来根据车主需要打开或关闭车上的倒车雷达系统，驾驶员可以按下该按钮手动控制倒车雷达的工作。

4、中控锁键：是车辆中控门锁的控制按钮。

车主可以通过按下该按
钮，同时打开或是关闭各车门的门锁。

5、前大灯清洗键：用来控制前大灯的自动清洗功能。

在装有前大灯清洗的车辆上，车主可以通过按下此键开启前大灯清洗装置，对车辆的前大灯进行喷水清洗。

6、后遮阳帘键：是用来控制车内电动后遮阳帘的打开与关闭。

在装有电动后遮阳帘的车内，车主可以通过按下此键打开或开启后窗的电动遮阳帘。

缸 左 腔流 出 ， 经 换 向 阀后 流 回油 箱 ， 直 到 驾 驶 室 回 到原位 ， 然 后 关 闭 电动 机 ， 并 锁 定 换 向 阀 。 当 电动
改变 油缸 运动 方 向 ， 使 驾驶 室绕 前 支 撑 点 翻 转 。该 装置 由单 向阀 、 溢流 阀、 节流 阀、 液压泵、 手动泵、 控 制油 路 、 控制机构 、 驱 动 油 泵 电 机 等 组 成 。油 泵 电
参 考 文 献
（ １ ） 需方 根据 外协 件 质 量 对 整机 质量 的影 响 程
度， 对外协件进行 Ａ Ｂ Ｃ分类 ， 确定外协件 的类型 ； 根 据外 协件 的不 同类 型对 外 协 件 质 量 控 制 内容 进 行
选取 ， 形成 针对 不 同类 型 的外协 件 质量控 制 内容 。
保险 ， 在需 要 驾 驶 室 下 降 时 ， 必 须 拉 动棘 爪 使 其 离 开棘 齿 ， 翻转 油 缸 方 可 向下 运 动 ， 驾 驶 室 才 能 下 降
１ 汽车驾驶室翻转装置的分类
汽 车驾驶 室 翻转 装 置 主 要 有扭 杆 式 、 手 动 液 压
式 和 电动／ 手 动液 压式 三种 类型 。
程 节点 ， 明确相 关部 门的职 责及 结果 要 求 ， 形 成 质 量
管理体系三级管理文件 ， 并按管理文件实施执行。
［ ３ ］质量管理体 系要求 ． ＧＢ ／ Ｔ １ ９ ０ ０ １ －２ ０ ０ ８ ／ Ｉ Ｓ Ｏ ９ ０ ０ １ ： ２ ０ ０ ８ ．
（ 收稿 日期 ： ２ ０ １ ４ － １ １ — ２ １ ）
车驾驶 室 翻转装 置 主要 有 扭 杆 式 、 手 动 液 压式 和 电 动／ 手动液压式三种 ， 目前 ， 中、 重 型 汽 车 普 遍 采 用 了 电动 ／ 手 动液 压翻转 装 置 。

升降装置操作规程
《升降装置操作规程》
一、操作人员必须经过专业培训，并持有相关资格证书，方
可操作升降装置。

二、在操作升降装置之前，必须先检查设备的工作状态和安
全装置是否完好，确保设备可以正常运行。

三、操作人员在操作升降装置时，必须严格按照操作手册上
的指引来进行操作，不得随意更改设备的工作模式或参数。

四、在操作升降装置过程中，应注意观察设备运行状态，发
现异常情况时，应及时停止操作并进行排除故障。

五、在操作升降装置时，必须严格遵守相关的安全规定，包
括穿着符合要求的工作服和安全帽，避免发生意外。

六、操作人员必须熟悉升降装置的紧急停止和紧急救援程序，发生紧急情况时，应迅速采取相应的措施，确保人员和设备的安全。

七、操作人员在使用升降装置过程中，应保持专注，不得因
个人原因分心，避免发生意外。

八、操作人员在操作升降装置过程中，不得将设备用于非法
或超出规定范围的用途，确保设备的正常使用。

九、操作人员在完成升降装置操作后，必须对设备进行检查
和清理，确保设备处于良好的工作状态。

十、违反升降装置操作规程的行为将受到严厉处罚，甚至会
造成严重的人员伤害和设备损坏。

十一、操作人员在操作升降装置时应本着“安全第一”的原则，严格遵守相关规定，切实保障人员和设备的安全。

驾驶室翻转液压系统设计说明1 驾驶室液压翻转机构1.1 工作原理驾驶室的液压翻转机构是以液压为动力，通过液压缸的伸缩，使驾驶室绕翻转轴有限度的旋转，从而完成驾驶室的举升和下落。

翻转油缸总成是将液压能转变成机械能的、做直线往复运动的液压执行元件。

他结构简单、工作可靠，用它来实现驾驶室的翻转时，可免去减速装置，并且没有传动间隙，运动平稳。

当它伸出时，驾驶室受到向上的支撑力，驾驶室开始绕翻转轴向上翻转；当液压缸收缩时，驾驶室都到支撑力逐渐减小，驾驶室绕翻转轴向下回落。

图1.1 翻转油缸总成翻转机构的布置主要对驾驶室翻转轴的位置和液压缸安装点的确定，在驾驶室翻转角度确定后，其相互间的位置关系也会影响到液压缸承载力和工作行程。

1.2液压缸的布置液压缸在驾驶室翻转的整个过程中，可以看作一个二力杆构件，其一端固定在驾驶室纵梁上，另一端固定在与汽车车架相连的车架上，两端同为铰链连接并可自由旋转，两端点连线应与汽车Y基准平面平行。

液压缸布置得与翻转轴距离越近，对液压缸的承载力就要求相应提高，工作行程相应减短，反之距离越远，对液压缸的承载力就要求相应减小，但对液压缸的形程要求增大。

1.3驾驶室的翻转角度与液压缸的选配1.3.1驾驶室的翻转角度驾驶室的翻转角度，是指驾驶室绕翻转轴的最大角度。

他理论上等于重心角的余角，实际上应小于重心角余角。

下面我们来介绍下重心角，如图1.3.1所示，在Y基准平面上，从翻转轴中心到驾驶室重心的连线与水平线的夹角即为重心角，可按arcthH/L求得重心角。

图1.3.1驾驶室翻转角极限状态下，驾驶室的翻转角度与重心角互余，此时驾驶室的重心在翻转轴线上，驾驶室的全部质量都由驾驶室前支撑点支撑，液压缸的支撑力为零，驾驶室翻转轴上的剪力和挤压力也达到最大值。

极限状态是不安全的，此时一旦驾驶室在其他外力作用下向前翻转，驾驶室的重心将越过翻转轴重心的垂线，对液压缸产生“拉力”，给车辆和人员将带来危险。

YF-ED-J6764可按资料类型定义编号举升驾驶室作业操作规程实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日举升驾驶室作业操作规程实用版提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

维修翻转驾驶室作业时，应按以下操作规程进行操作：1.维修作业项目需举升驾驶室的车辆入库后，拉紧驻车制动，用掩木掩好车轮。

2.驾驶室举升前，要应注意观察驾驶室前部及上部空间是否影响驾驶室的举升，要留有适当的空间，检查驾驶室内有无落物（水杯、机件、工具等），防止驾驶室举升过程中移位滚动，造成挡风玻璃、仪表等机件的损坏。

3.举升驾驶室，操作者要根据驾驶室举升设施因车而异，有液压举升装置的要把控制开关置于举升位置，（没有液压举升装置的驾驶室，必须有两个以上的人员共同抬起实施），把身体置于驾驶室以外，防止液压装置失灵造成人身伤害。

然后打开驾驶室锁止装置，驾驶室必须举升到位，使用锁止锁死，并确认生效。

然后用专用的驾驶室安全防护设施进行防护后方可维修作业。

任何驾驶室严禁在没有达到完全举升位置时，严禁维修作业。

4.维修作业完毕，需落下驾驶室时，首先打开锁止装置、控制开关置于下降位置，取下驾驶室安全设施。

缓慢使驾驶室落下，到位后，锁紧驾驶室锁止装置。

如果操作后驾驶室仍然不能下降，需要检修举升系统故障时。

必须设置驾驶室的安全防护设施，以防驾驶室突然下降造成人员伤害。

DYD90-16S 电动液压舵机使用维护说明书目录1．概述2．主要技术参数3．舵机工作原理4．舵机装置简介5．舵系统的安装6．液压油7．舵机的运行调试8．舵机的维修及保养9．故障的诊断及排除1.概述本台DYD90-16S型电液式液压舵机，由两套独立的油箱泵站（含电动油泵组）、驾驶室操纵台、推舵装置、舵机专用阀组，液压管路系统、储备油箱等组成。

它具有操纵方便，管路连接简单等特点，管路不需接到驾驶室，整个系统安装省料省工、外型尺寸小重量轻、无泄漏、并具有两套操纵和执行机构，而且在尾舱配有一套手动应急操舵装置，安全可靠。

适用于内河及沿海中、小型船舶使用，其公称扭矩为25KN.M.2.主要技术参数公称转舵扭矩：16KN.M （~1.6t.m）转舵时间：<20s （-35°~ 30°，单机组）最大舵角：±35°最大工作压力：9Mpa (90kgf/cm2)安全阀调整压力：11.3Mpa电制：AC380V（油泵组）50Hz 3φ；DC24V (控制电路)3. 舵机工作原理由电动机驱动油泵输出压力油，通过操纵驾驶室内的驾控台旋钮操纵三位四通电磁换向阀来控制液压油进出油缸的方向，实现左、右操舵功能。

工作时，当舵叶在一定位置保持不动时，电磁换向阀断电换向，滑阀处于中间位置，工作油经换向阀流回油箱；操舵时，换向阀一端线圈通电使滑阀移动，压力油经换向阀进入一推舵油缸无杆腔及另一油缸有杆腔，并相应从该两油缸的有杆腔及无杆腔回油至油箱；活塞杆推拉舵柄并使其转动，实现舵叶向左或向右转动。

4. 舵机装置简介4．1 推舵装置压力油进出油缸无杆腔及有杆腔，推、拉活塞杆，带动舵柄，转动舵轴，使舵叶作-35°~ 30°转动。

型号：端铰摆缸式活塞直径： 90mm活塞杆直径： 45mm安装位置：舵机舱4．2 电动油泵组电动机型号：Y100L1－4-H额定电压：AC380V（50HZ）额定转速：1420rpm额定功率： 2.2KW油泵型号：10SCY14-1B额定压力: 31.5Mpa排量：10ml/rev4．3 专用阀组：其主要功能如下：4．3．1 防止油缸超负荷运行。

SC200/200施工升降机使用说明书目录1.概述及特点………………………………………………2.性能参数表………………………………………………3.构造原理简介……………………………………………4.升降机的安装……………………………………………5.升降机使用前的检查……………………………………6.升降机的操作……………………………………………7.升降机的润滑……………………………………………8.升降机的保养和维护……………………………………9.调整及磨损极限…………………………………………10.吊笼坠落实验………………………………………11.安全器的复位…………………………………………12.升降机的拆卸…………………………………………13.电气系统………………………………………………14.电器及机械常见故障与分析…………………………15.主要易损件明细表……………………………………16.主要外购件明细表……………………………………一．概述及特点SC200/200施工升降机是中国建筑科学研究院建筑机械化分院设计，有我厂开发生产的新一代施工升降机产品，它具有技术性能先进，使用安全可靠,维护保养方便等显著特点.该施工升降机广泛建筑施工领域，如工业与民用建筑，桥梁施工,井下施工，大型烟囱施工及船泊工业场所，适用垂直运输物料及人员，作永久性或半永久性的电梯还可用于仓库，高塔等不同场合。

该施工升降机其它特点如下：1.安全保护装置齐全，设有防坠安全器,短路保护，缺相保护，断相保护,吊笼上,下限位及极限开关,底笼门配有电器及机械连锁保护等，确保升降机安全运行。

2。

运行平稳,乘坐舒适。

由于本机将驱动单元置于笼顶上方，使笼顶内净空增大;同时也使传动更加平稳,机械震动变小，给施工操作员带来一个舒适宽敞的环境.3．传动装置采用三电机、三减速机,两套装置各自独立，每台电机均装有直流电磁制动器，且制动摩擦附有自动跟踪，调整制动间隙的功能，从而改善制动性能,使其平稳可靠；减速机为平面两次包络环面,涡轮杆减速机，具有体积小，效率高,承载能力大,使用寿命长，其使用寿命为普通涡轮付的4-5倍。

真诚感谢使用我公司的机械式停车设备产品，本设备属于汽车专用升降机类机械式停车设备。

为确保您安全和正确使用本设备，特编写此操作使用说明书。

本操作使用说明书详细阐述了汽车专用升降机类机械式停车设备的正确使用方法及注意事项。

不正确的使用不仅会造成设备的不正常运行，还有可能降低产品的寿命或者发生故障，甚至造成严重的后果。

使用本停车设备之前请务必认真阅读此书，充分理解并掌握本设备的操作方法和使用方法。

请务必遵守以下事项：此操作使用说明书阅读后请妥善保管。

安全使用 (3)安全铭牌 (13)设备的运行 (14)停车前确认 (15)可容车尺寸 (16)操作盘名称和用途 (17)紧急停止的方法 (20)机动车入库操作流程 (21)机动车入库的方法 (22)车板上停放机动车 (24)机动车出库操作流程 (26)紧急情况的注意事项 (27)遇到恶劣天气、天灾时需要注意的事项 (29)安全使用操作失误是造成事故与故障发生的主要原因。

在使用之前必须拿到使用说明书、并且要仔细阅读说明书的内容，严格按照指定的使用指导去操作实施。

此使用说明书是针对设备的所有者、管理者、使用者的使用操作说明书。

⏹所有者、管理者从厂家、物业公司接受使用指导、拿到使用说明书。

再针对使用者进行操作指导。

⏹使用者操作方法从所有者、管理者处接受专业的操作指导并拿到操作说明书。

必须仔细阅读操作说明书、理解后方可进行操作。

除了所有者、管理者及接受过专业指导操作过的使用者以外的其他人员，绝对禁止操作。

安全注意（必须遵守）无视所显示的内容错误操作将产生危险程度如下:不遵守“危险”事项，会引发极度危险的状况、可能造成死亡及重伤、以及重大的损失。

不遵守“警告”事项，会引发危险的状况、可能造成死亡及重伤，以及重大的损失。

不遵守“注意”事项，会引发危险的状况、可能造成中度伤害或轻伤以及受损。

以上内容务必理解。

为了能安全地使用设备，务必理解以上内容。

⏹有人时不可操作人在设备里面时绝对不可操作。

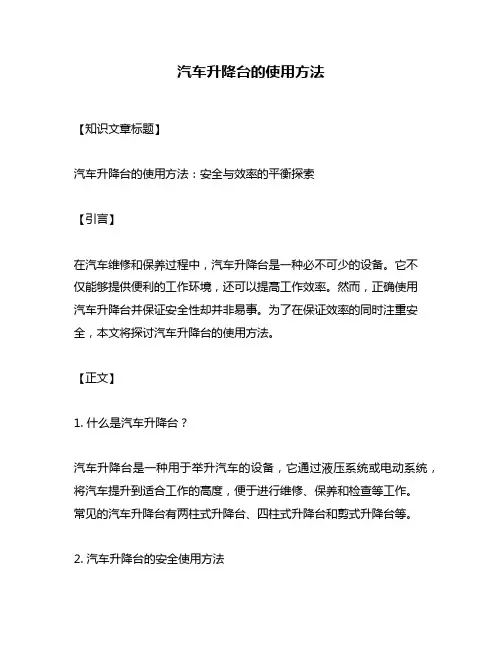

汽车升降台的使用方法【知识文章标题】汽车升降台的使用方法：安全与效率的平衡探索【引言】在汽车维修和保养过程中，汽车升降台是一种必不可少的设备。

它不仅能够提供便利的工作环境，还可以提高工作效率。

然而，正确使用汽车升降台并保证安全性却并非易事。

为了在保证效率的同时注重安全，本文将探讨汽车升降台的使用方法。

【正文】1. 什么是汽车升降台？汽车升降台是一种用于举升汽车的设备，它通过液压系统或电动系统，将汽车提升到适合工作的高度，便于进行维修、保养和检查等工作。

常见的汽车升降台有两柱式升降台、四柱式升降台和剪式升降台等。

2. 汽车升降台的安全使用方法正确的使用汽车升降台是确保安全的关键。

下面是一些重要的使用方法和注意事项：（1）检查汽车升降台：在使用升降台之前，应仔细检查设备的各个部分，确保其没有损坏或松动。

特别要注意液压系统或电动系统的正常运转，确保升降台可以稳定地工作。

（2）合理分配承重：在升降台上举升车辆时，要确保车辆的重心均匀分布，避免产生不平衡的状况，以免发生侧翻或倾覆等事故。

（3）固定住车辆：在将车辆放置在升降台上时，应使用固定装置或锁定装置，确保车辆牢固地固定在升降台上，避免在工作过程中出现不稳定的情况。

（4）注意安全间隔：在车辆被举起时，需要保持足够的安全间距，以防止任何部位因意外而被夹伤。

（5）缓慢操作：当操作汽车升降台时，应缓慢且稳定地进行，避免突然操作或快速移动，以确保升降平稳进行。

3. 汽车升降台的效率优化除了安全性，提高工作效率也是使用汽车升降台的关键目标。

下面是一些方法可以帮助提高升降台的效率：（1）熟悉操作：操作者应熟悉汽车升降台的使用步骤和操作要领，以减少操作时间和错误操作。

（2）合理车辆停放：在使用升降台之前，要确保车辆停放在适合举升操作的位置，以免浪费时间和精力。

（3）科学安排工作流程：在进行车辆维修和保养工作时，可以合理安排工作流程，充分利用升降台的能力，提高工作效率。

举升驾驶室作业操作规程范文一、操作前准备1. 查看举升设备的工作状态，确保设备正常运行并不出现异常情况。

2. 检查举升驾驶室的周围环境是否安全，清理工作区域，并确保操作的空间足够。

3. 检查所有的操作控制杆、按钮以及安全设备是否完好无损，并进行必要的维护和保养。

4. 穿戴个人防护装备，包括安全帽、安全鞋、防护手套等，并确保这些装备符合相关标准和规定。

二、操作过程1. 根据工作需求，选择并调整适当的举升高度。

2. 在举升驾驶室内，将驾驶室固定在举升装置上，并确保固定牢固可靠。

3. 打开举升驾驶室的门窗，确保机内空气流通，并在必要时使用通风设备进行通风。

4. 操作举升设备的控制杆、按钮，将驾驶室缓慢举升，同时及时观察举升的情况，以确保安全。

5. 在举升到达指定高度后，稳定驾驶室，避免晃动和突然下降，确保工作安全。

6. 在完成作业后，将举升驾驶室缓慢降低到原来的位置，确保平稳安全。

7. 关闭举升驾驶室的门窗，检查是否关闭完全，并将驾驶室从举升装置上解除固定，确保安全脱离。

三、操作注意事项1. 在操作过程中，严禁超载和超高举升，以免造成设备损坏和人身伤害。

2. 在举升过程中，严禁有人员随乘，确保只有操作人员在驾驶室内操作。

3. 需要时，可以配备相应的通讯设备，保持操作人员与外界的联系，以便及时报告工作情况和求助。

4. 在操作过程中，严禁操作人员离开驾驶室，保持举升设备的监控和稳定。

5. 在操作过程中，及时向上级汇报，并与相关工作人员沟通配合，确保整个作业过程的顺利进行。

四、操作结束后1. 检查举升驾驶室和举升设备是否有损坏和故障，并及时进行维护和修理。

2. 清理工作区域，将使用过的工具和材料进行归放，并确保工作区域的整洁和安全。

3. 汇总整理操作日志和相关数据，供后续参考和分析。

4. 及时向上级汇报操作情况，包括作业成果、问题和风险等，以便加以处理和改进。

五、操作安全措施1. 在操作过程中，必须严格遵守相关的安全规范和作业标准，确保操作安全。

举升驾驶室作业操作规程背景在日常的维修保养及检验工作中，常常需要将驾驶室举升以方便工作。

但若操作不规范或不当，将会带来安全隐患。

因此，本规程旨在规范举升驾驶室的操作，有效预防事故的发生。

操作规程1.操作前，应对操作设备进行检查，并确保其正常工作。

举升设备应选择承载能力与车辆重量相匹配的设备，并正常放置，确保稳定。

2.在进行举升操作时，重载车辆不宜使用液压千斤顶，因其承载力不够，会造成危险。

应使用专业的车辆升降机或维修架等专业设备。

3.开始操作前，应对车辆手刹和档位进行固定，并停好车辆。

4.操作时，应确保驾驶员安全的离开车辆，并在安全区域外观察车辆的举升情况，确保举升过程中的安全。

5.开始举升时，应先将举升设备提起一段距离，然后逐渐将设备推至想要升高车辆的位置，再通过操作设备进行升降。

6.在完成举升后，应用螺栓或其他可靠的固定器材固定举升座或举升器与车身固定，防止突然脱落造成危险。

同时，车辆应处于举升平台中心，保持平稳，避免举升倾斜或不稳造成危险。

7.完成举升操作后，应停车并关掉设备电源，从安全区域重新进入驾驶室进行相关工作。

注意事项1.在进行举升操作时，应避免行人或工具等杂物靠近操作区域，以防危险的发生。

2.在使用车辆升降机或维修架等专业设备时，应按照设备说明书的要求进行操作，并进行必要的检查或维护工作。

3.操作人员应做好防护措施，戴好手套和防护镜等工具，并根据具体情况量身定做相应的防护措施方案。

总结安全对于车辆维修保养操作来说至关重要，特别是举升操作，一定要严格按照操作规程进行操作。

本规程对举升驾驶室操作进行详细介绍，希望可以帮助操作人员规范操作，确保工作的安全和有效。

一、驾驶室翻转升降装置举升原理图东风天龙单缸/双缸举升原理图东风天锦双缸举升原理图50Z07-03010-B先导油缸举升原理图二、驾驶室翻转升降装置的安装及连接示意图1、东风天龙系列单缸/双缸油路连接示意图2、东风天锦系列单回路双缸油路连接示意图东风商用车公司市场销售总部第 3 页 共 5 页意必须先向油罐加注液压油（-10℃以下环境使用YLC-0001减震器油；-10℃以上环境使用46#抗磨液压油）,加油前使用200目以上的不锈钢过滤网对油进行过滤。

在油罐未加油之前启动举升控制器会造成电动泵吸入空气，导致驾驶室翻转上升下降速度缓慢。

连接油泵油管后，须摇动油泵摇臂至相应油管流出油时（排出油管内空气），才能按示意图要求将油管连接到相应的油缸管接头上。

2、油罐上的进排气塞具有自动吸气和排气及排除多余油量的功能。

因此，进排气塞处有油排出，不属于漏油故障。

3、（东风天龙系列）操作油泵将驾驶室翻过重心时方可开始维修作业。

4、（东风天锦系列）操作油泵将驾驶室翻转至上止点，确认油缸限位锁钩已进入限位槽，油泵换向手柄处于上升位置方可开始维修作业。

操作油泵将驾驶室翻转至下止点并锁牢后，方可驾驶车辆行驶。

5、在行驶前请务必确认油泵换向手柄处于向下或水平的死点位置，否则会丧失驾驶室的浮动功能。

6、（东风天龙系列）驾驶室快要翻过重心时，手动泵应放慢泵油速度，如用电动泵时请改为点动，保证系统内不得吸入空气。

7、电机过热会烧毁电机。

因而当连续使用电动泵超过3-5次时，电机会自动启动热保护功能而停机，请注意，这并非故障，请等待电机降温后再继续使用。

8、驾驶室翻转升降装置在一般环境使用时，驾驶室每周至少翻转一次；在工作环境恶劣的条件下（如水泥搅拌车、工程路段翻斗车）使用时，驾驶室每天至少翻转一次。

工作环境恶劣的条件下必须每天清理电动泵总成、手动油泵总成、油缸总成表面，尤其是进排气塞O 型圈处的污物，确保油泵总成上进排气塞的通气孔畅通9、系统用液压油应每6个月或每三万公里更换一次，要求：-10℃以下环境使用YLC-0001减震器油；-10℃以上环境使用46#抗磨液压油。

驾驶室举升系统检测工具使用说明一、驾驶室液压翻转系统主要部件提示：不同车型的Power-Packer 品牌驾驶室液压翻转系统部件外观有所不同，但主要工作原理，应用及检测维修方法相似，均可参考本手册执行。

1、油缸2、手动泵3、电动泵二、驾驶室液压翻转系统工作原理1、驾驶室液压翻转系统工作原理如图2.1所示：2、驾驶室举升工作过程1）图2.2所示为手动泵换向手柄旋转到驾驶室举升工作状态；2）拉高摇臂操作杆，液压油随着柱塞的上下运动从手动泵油箱流到泵体中；3）下压摇臂操作杆，液压油在手动泵柱塞的作用下，通过液压软管流入到油缸两腔中，由于油缸下方活塞面积更大，活塞杆伸出一些，当活塞过油缸丧动区域后，在液控单向阀的止回作用下，油缸可停留在任意位置。

图中红线表示液压油进油方向；4）重复 2）3）的动作，油缸活塞杆不断伸出，驾驶室举升。

3. 驾驶室回落工作过程1）图2.3所示为手动泵换向手柄旋转驾驶室回落工作状态；2）拉高摇臂操作杆，液压油随着柱塞的上下运动从手动泵油箱流到泵体中；3）下压摇臂操作杆，液压油在手动泵柱塞的作用下,通过液压油管流入到油缸上腔，同时在进油管压力的作用下，液控单向阀打开，油缸下腔内的液压油流回到油箱，活塞杆收回。

在不压手动泵摇臂操作杆状态下，油缸在液控单向阀的止回作用下，可停留在任意位置。

图中红线表示液压油的进油方向，蓝线表示回油方向；4）重复 2）、3）的动作，油缸活塞杆不断收回，驾驶室回落。

4、电动系统工作原理驾驶室电动液压翻转系统中电动泵的电气原理图如2.4 所示，由小电流（平均小于 3A）的按钮开关控制继电器的通断，再由继电器主触点的大电流（10-30A）控制电机转停，电路通过接插件连接。

电动泵把电机的机械能转换成液压油的压力能，取代手动泵柱塞上下运动吸油，大大提高了驾驶室翻转工作效率。

5、驾驶室液压翻转系统主要技术参数1）额定工作压力：28 Mpa2）最大工作压力：40 Mpa3）泵的安全压力 35～42 Mpa4）工作温度：-40℃～80℃5）电机额定电压：24V，额定功率为 500W三、安装方法系统连接示意图如3.1所示。

手动升降器使用说明书一、产品概述手动升降器（以下简称“升降器”）是一种便捷实用的装置，广泛应用于各种场所，如仓库、工厂和商业建筑等。

本说明书将详细介绍升降器的使用方法和注意事项，以确保用户能够正确、安全地操作该设备。

二、安全须知1. 在使用升降器之前，请确保已经阅读并理解本使用说明书，并按照说明进行操作。

2. 使用升降器之前，需要确保所使用的设备完好无损，操作机构灵活可靠。

3. 在升降器使用过程中，务必注意人员和负载的安全。

严禁在负载未稳定的情况下操作升降器，以免发生意外。

4. 在负载超过升降器承载能力的情况下，严禁使用升降器，以防升降器受损或倾覆。

三、操作方法1. 开启升降器电源，确保电源插头已牢固连接。

2. 使用遥控器或按钮控制器上的升降按钮来提升或降低升降器。

3. 升降器的升降速度可以通过调节按钮的按压时间来控制。

按压时间越长，升降速度越快。

4. 当升降器停止运行时，应立即松开操作按钮，以免过程中发生意外。

四、维护保养1. 升降器在使用过程中会产生一些噪音，这是正常现象。

如遇异常噪音或其他异常情况，请立即停止使用，并联系售后服务部门进行维修。

2. 定期检查升降器的升降机构、导轨、电气设备等部件，并做好清洁工作，以保证设备的正常运行。

3. 请勿私自拆解、修理升降器，以免影响设备的使用寿命和安全性能。

4. 在需要长时间存放升降器时，请将其放置在干燥、通风的地方，并对设备进行适当的防尘措施。

五、故障排除1. 当升降器在使用过程中出现异常，如无法启动、升降速度变慢等，应立即停止使用，并断开电源。

2. 在检查设备前，请确保电源已经断开，以避免触电事故的发生。

3. 如故障无法自行解决，请与售后服务部门联系，并向其提供详细的故障现象和使用情况。

六、注意事项1. 严禁在升降器上进行超重操作。

请在设备上标明最大承载能力，并严格按照规定进行使用。

2. 禁止在升降器上进行超速下降操作，以免发生意外。

3. 在任何情况下，严禁将升降器用于除升降外的其他用途，以免破坏设备或引发安全事故。

操作说明书一.设备启动(1)合上控制柜里所有开关开,电源指示灯亮.(DC24V)(2)一二楼运行方式“自动/手动”选择开关调到“自动”，按主控柜面板上“启动”按钮或把一楼自“动/手动”选择开关先切换至“手动”,然后再切换到“自动”；运行指示灯间段闪烁,蜂鸣器间段3声蜂鸣后；系统处于自动运行状态。

(3)如不可启动,先查看主控柜面板上那个故障指示灯亮，相对应的解除故障后，按下复位按钮,直到蜂鸣器停止，再按启动按钮系统运行.二.设备停止(1)按“停止”按钮或把“自动/手动”选择开关切换至“手动”,系统自动停止运行。

三.系统急停(1)系统在自动运行状态下,如出现异常情况拍按“急停”按钮,设备立即停止运行，主控柜上相对应的指示灯亮并蜂鸣报警。

(2)设备异常停止后,先解开”急停”按钮,然后手动解除异常状况..(3)“急停”按钮分别在一楼手操盒上和二楼主控柜上各有一个。

四.系统复位(1)当”急停”拍下或其它故障发生时,解除异常后按下”复位”按钮,才可启动系统.五.变频器异常,(1)提升机,进/出口电机都由变频器控制.(2)当变频器异常,系统会停止运行, 主控柜上相对应的指示灯亮并蜂鸣报警。

(3)当变频器异常出现时，解决方法是把电控柜总开关拉下，然后再合上。

六.一楼堵料/二楼异常(1)二楼提升机里前后各有光电开关做保护，如果物品前后超出系统自动停止，二楼异常指示灯亮蜂鸣器会鸣叫；一楼如果物品没有拿掉，出口光电开关感应超时，就是一楼堵料升降机自动停止，出口光电开关物品拿掉升降机自动运行。

七.故障报警(1)系统出现急停,变频器异常,一楼异常，二楼异常蜂鸣器会鸣叫，电柜相对应指示灯会亮；解除故障报警首先把“自动/手动”选择开关切换至“手动”状态，然后按下“复位”按钮，直到蜂鸣器停止，再把“自动/手动”选择开关切换至“自动”状态按启动按钮系统运行。

八.手动状态(1) 当设备需检修或出现异常,人员需要进入,首先要把系统切换到“手动”状态，主控柜上有提升机运行选择开关和进口短线运行选择开关，分别是在手动状态下使用的。

汽车升降台的使用方法
汽车升降台的使用方法:
汽车升降台是一种用于提升和降低汽车的设备。

它在汽车修理厂、停车场和其
他需要进行汽车维修、保养、清洗等工作的场所被广泛使用。

以下是使用汽车升降台的正确方法：
1. 准备工作：在使用汽车升降台之前，确保站在坚实的地面上，并确保周围没
有障碍物。

检查升降台的稳定性和使用条件，确保其良好的工作状态。

2. 抬起汽车：将升降台正确放置在汽车底盘下方，并确保其卡住底盘的位置稳固。

操纵升降台的控制器将汽车缓慢抬升至适当的高度。

注意不要将汽车抬升得太高，以免造成不稳定或危险。

3. 安全固定：当将汽车抬升到所需的高度后，确保升降台上方有足够的间距，
以确保作业人员的安全。

然后，使用升降台配备的安全装置将汽车稳固地固定在升降台上，以防止意外移动或下降。

4. 完成工作：完成相应的维修、保养、清洗工作后，将汽车缓慢地降低至地面。

使用控制器逐步降低汽车，确保慢而稳定的过程，以保证人员和汽车的安全。

5. 储存和维护：结束使用后，将升降台清洁干净并储存在指定的区域，以确保
设备的长期使用寿命。

定期检查升降台的部件和液压系统，确保其正常工作，并根据制造商的说明进行维护和保养。

总之，正确使用汽车升降台对于维修、保养和清洗汽车非常重要。

始终遵循使
用说明，保持谨慎和安全，以确保您和他人的安全。

移动式升降机操作说明书一、移动式升降机日常使用常识1、移动式升降机必须放置在坚实平坦的地面上，以防工作时倾斜。

2、按规定的额定载荷工作，严禁超载使用。

在紧急情况下，最多允许暂时超载10%。

3、圆形等易于滚动的物料，必须进行捆扎防护。

4、尽可能将货物均匀分布在台面中间。

在特殊情况下，允许偏载：纵向偏载的载荷不得超过1/3的额定负荷，横向偏载不得超过1/4的额定载荷。

偏载载荷必须远离台边约200毫米。

5、无载人保护的移动式升降机严禁载人。

载人用的升降平台都设有护栏和防裂阀。

防裂阀可防止油管破裂导致工作平台失控下降的事故6、按下“上升”或“下降”按钮，使工作平台升降。

7、移动式升降机工作时，防止手、足和衣服受到挤压。

8、如果工作平台不动，应立即停机进行检查。

9、如果升降机不起升，并且听见溢流阀有刺耳的噪音，应立即停机检查。

否则，油泵过热，会造成严重破坏。

溢流阀是用来保护机器和操作人员的安全的，不得任意调整。

10、只有当工作平台停止工作时，方可卸下货物。

以上为移动式液压升降机，升降高度可分为4，6，8，10,，12,，14,，16,，18米.二、移动式升降机的特点：1、移动式升降机有底座、臂架和工作台三部分组成。

底座采用相应强度钢板焊接而成；臂架为剪撑铰链式垂直升降。

2、设有升降机超载液压安全保护系统的剪叉式液压升降机,升降平台主体结构采用高强度锰钢矩形管制作，强度高，坚固耐用。

3、设有防止管路爆裂的防坠安全保护系统。

4、设有停电时应急下降的手控下降阀。

5、采用精磨的液压油缸体，进口密封件，保障油缸良好的密封性能。

6、移动式升降机配有手动液压装置，可在停电或无电源场所照常升降工作，并可加台面伸缩装置，在平台长度不足时可延伸至所需位置，从而提高工作效率。

7、移动式升降机防护栏高度在900MM-1200MM之间，客户可根据要求选择护栏高度。

三、移动式升降机图片四、移动式升降机规格：（表）型号载重量平台尺寸(长×宽)平台高工作高度外形(长×宽×高)设备净重五、移动式升降机《适用领域》：1、市政设施维修维护2、交通、电力高空作业3、小区高空维修维护4、电力高空架线5、交通监控维修维护6、工厂、企业高空维护7、小区物业高空作业及维修。
