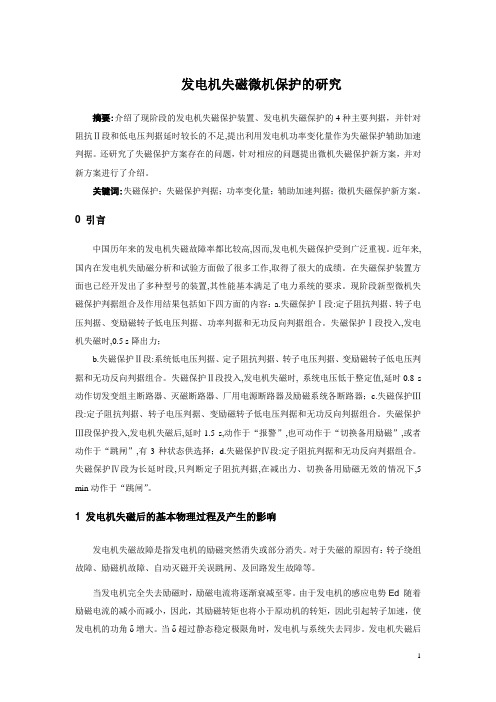

发电机失磁微机保护的研究摘要:介绍了现阶段的发电机失磁保护装置、发电机失磁保护的4种主要判据，并针对阻抗Ⅱ段和低电压判据延时较长的不足,提出利用发电机功率变化量作为失磁保护辅助加速判据。
还研究了失磁保护方案存在的问题，针对相应的问题提出微机失磁保护新方案，并对新方案进行了介绍。
关键词:失磁保护；失磁保护判据；功率变化量；辅助加速判据；微机失磁保护新方案。
0 引言中国历年来的发电机失磁故障率都比较高,因而,发电机失磁保护受到广泛重视。
近年来,国内在发电机失励磁分析和试验方面做了很多工作,取得了很大的成绩。
在失磁保护装置方面也已经开发出了多种型号的装置,其性能基本满足了电力系统的要求。
现阶段新型微机失磁保护判据组合及作用结果包括如下四方面的内容：a.失磁保护Ⅰ段:定子阻抗判据、转子电压判据、变励磁转子低电压判据、功率判据和无功反向判据组合。
失磁保护Ⅰ段投入,发电机失磁时,0.5 s降出力；b.失磁保护Ⅱ段:系统低电压判据、定子阻抗判据、转子电压判据、变励磁转子低电压判据和无功反向判据组合。
失磁保护Ⅱ段投入,发电机失磁时, 系统电压低于整定值,延时0.8 s 动作切发变组主断路器、灭磁断路器、厂用电源断路器及励磁系统各断路器；c.失磁保护Ⅲ段:定子阻抗判据、转子电压判据、变励磁转子低电压判据和无功反向判据组合。
失磁保护Ⅲ段保护投入,发电机失磁后,延时1.5 s,动作于“报警”,也可动作于“切换备用励磁”,或者动作于“跳闸”,有3种状态供选择；d.失磁保护Ⅳ段:定子阻抗判据和无功反向判据组合。
失磁保护Ⅳ段为长延时段,只判断定子阻抗判据,在减出力、切换备用励磁无效的情况下,5 min动作于“跳闸”。
1 发电机失磁后的基本物理过程及产生的影响发电机失磁故障是指发电机的励磁突然消失或部分消失。
对于失磁的原因有：转子绕组故障、励磁机故障、自动灭磁开关误跳闸、及回路发生故障等。
当发电机完全失去励磁时，励磁电流将逐渐衰减至零。
浅谈发电机失磁保护摘要：发电机失磁时会对发电机和电力系统产生巨大危害；本文分析了发电机失磁时对系统和发电机本身所产生的危害，介绍了发电机失磁保护的原理，使我们对发电机失磁及失磁保护有了一个系统的了解，为深入研究发电机失磁保护提供一定的帮助。
关键词：发电机；失磁保护；危害1发电机失磁的危害发电机失磁是指正常运行的发电机励磁电流全部或部分消失的现象。
引起发电机失磁原因有：励磁机故障、灭磁开关误跳闸、转子绕组以及转子回路发生故障、运行人员误操作、半导体励磁系统中某些元件的损坏等等。
失磁是发电机常见故障形式之一，特别是大型发电机组，由于励磁系统环节较多，因而也增加了发生失磁的机率。
发电机发生失磁以后，励磁电流将逐渐衰减至零，发电机的感应电势Ed随着励磁电流的减小而不断减小，电磁转矩将小于原动机的转矩，因而使转子加速，导致发电机功角增大。
当发电机功角超过静稳极限角时，发电机将会与电力系统失去同步。
发电机失磁后将从系统中吸取一定的感性无功，转子会出现转差，在定子绕组中感应电势，并且定子电流增大，定子电压下降，有功功率下降，而无功功率反向并不断增大，在转子上会有差频电流产生，整个系统的电压可能会下降，某些电源支路也会产生过电流，发电机的各个电气量不断摆动，严重威胁发电机和整个电力系统的安全稳定运行。
1.1 失磁对电力系统的危害，主要表现在以下几个方面（1）低励或失磁的发电机，从系统中吸收无功功率，引起系统电压下降，如果电力系统中无功功率储备不足，将使电力系统中邻近的某些点电压低于允许值，破坏负荷与各电源间的稳定运行，甚至使电力系统因电压崩溃而瓦解。
（2）当一台发电机发生低励或失磁后，由于电压下降，电力系统中的其他发电机，在自动调整励磁装置的作用下，将增加其无功功率输出，从而使这些发电机、输出变压器或线路过电流，其后备保护(过电流保护)可能动作而跳闸，使故障范围扩大。
（3）一台发电机低励或失磁后，由于该发电机有功功率的摆动，以及系统电压的下降，可能导致相邻的正常运行发电机与系统之间，或电力系统的各部分之间失步，使系统产生振荡甩掉大量负荷。

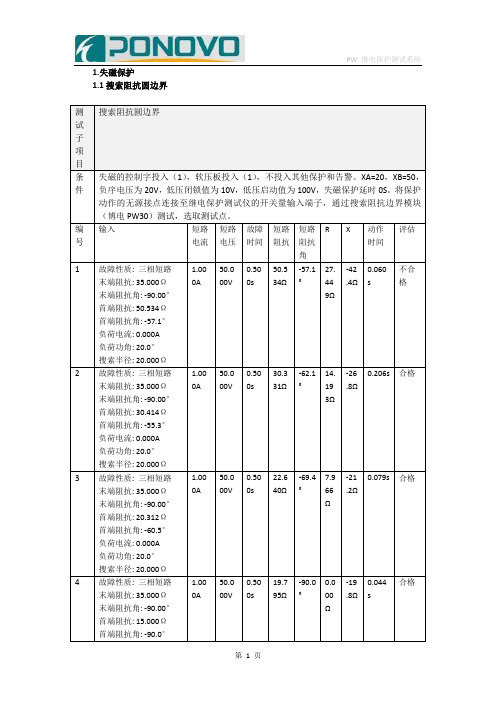

1.失磁保护1.1搜索阻抗圆边界测试子项目搜索阻抗圆边界条件失磁的控制字投入（1），软压板投入（1），不投入其他保护和告警。
XA=20，XB=50，负序电压为20V，低压闭锁值为10V，低压启动值为100V，失磁保护延时0S。
将保护动作的无源接点连接至继电保护测试仪的开关量输入端子，通过搜索阻抗边界模块（博电PW30）测试，选取测试点。
编号输入短路电流短路电压故障时间短路阻抗短路阻抗角R X动作时间评估1 故障性质: 三相短路末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 50.534Ω首端阻抗角: -57.1°负荷电流: 0.000A负荷功角: 20.0°搜索半径: 20.000Ω1.000A50.000V0.500s50.534Ω-57.1°27.449Ω-42.4Ω0.060s不合格2 故障性质: 三相短路末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 30.414Ω首端阻抗角: -55.3°负荷电流: 0.000A负荷功角: 20.0°搜索半径: 20.000Ω1.000A50.000V0.500s30.331Ω-62.1°14.193Ω-26.8Ω0.206s 合格3 故障性质: 三相短路末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 20.312Ω首端阻抗角: -60.5°负荷电流: 0.000A负荷功角: 20.0°搜索半径: 20.000Ω1.000A50.000V0.500s22.640Ω-69.4°7.966Ω-21.2Ω0.079s 合格4 故障性质: 三相短路末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 15.000Ω首端阻抗角: -90.0°1.000A50.000V0.500s19.795Ω-90.0°0.000Ω-19.8Ω0.044s合格负荷电流: 0.000A 负荷功角: 20.0°搜索半径: 20.000Ω5 故障性质: 三相短路末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 20.312Ω首端阻抗角: -119.5°负荷电流: 0.000A负荷功角: 20.0°搜索半径: 20.000Ω1.000A50.000V0.500s23.492Ω-108.2°-7.337Ω-22.3Ω0.108s合格6 故障性质: 三相短路末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 30.414Ω首端阻抗角: -124.7°负荷电流: 0.000A负荷功角: 20.0°搜索半径: 20.000Ω1.000A50.000V0.500s30.486Ω-113.9°-12.351Ω-27.9Ω0.091s合格7 故障性质: 三相短路末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 40.311Ω首端阻抗角: -119.7°负荷电流: 0.000A负荷功角: 20.0°搜索半径: 20.000Ω1.000A50.000V0.500s37.596Ω-111.4°-13.718Ω-35.0Ω0.073s 合格8 故障性质: 三相短路末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 48.218Ω首端阻抗角: -111.1°负荷电流: 0.000A负荷功角: 20.0°搜索半径: 20.000Ω1.000A50.000V0.500s43.596Ω-106.0°-12.017Ω-41.9Ω0.092s 合格9 故障性质: 三相短路末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 53.268Ω首端阻抗角: -100.8°负荷电流: 0.000A负荷功角: 20.0°搜索半径: 20.000Ω1.000A50.000V0.500s47.909Ω-98.6°-7.164Ω-47.4Ω0.075s 合格10 故障性质: 三相短路 1.0050.00.5049.2-90.00.0-490.054合格末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 55.000Ω首端阻抗角: -90.0°负荷电流: 0.000A负荷功角: 20.0°搜索半径: 20.000Ω0A 00V0s09Ω°00Ω.2Ωs11 故障性质: 三相短路末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 53.268Ω首端阻抗角: -79.2°负荷电流: 0.000A负荷功角: 20.0°搜索半径: 20.000Ω1.000A50.000V0.500s48.273Ω-81.3°7.302Ω-47.7Ω0.064s合格12 故障性质: 三相短路末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 48.218Ω首端阻抗角: -68.9°负荷电流: 0.000A负荷功角: 20.0°搜索半径: 20.000Ω1.000A50.000V0.500s44.920Ω-72.4°13.582Ω-42.8Ω0.232s合格13 故障性质: 三相短路末端阻抗: 35.000Ω末端阻抗角: -90.00°首端阻抗: 40.311Ω首端阻抗角: -60.3°负荷电流: 0.000A负荷功角: 20.0°搜索半径: 20.000Ω1.000A50.000V0.500s38.537Ω-65.3°16.103Ω-35.0Ω0.126s 合格。
发电机失磁保护的整定计算作者：佚名发布日期：2008-5-30 17:33:45 (阅631次)关键词: 保护电机目前，国内生产及应用的微机型失磁保护的类型主要有两类，一类是机端测量阻抗＋转子低电压型；另一类是发电机逆无功＋定子过电流型。
一、机端测量阻抗＋转子低电压型失磁保护的整定计算该型失磁保护用于判断发电机失磁或励磁降低到不允许的程度的判据主要有机端测量阻抗元件及转子低电压元件，失磁的危害判别元件只有系统低电压元件。
此外，为提高失磁保护动作可靠性（例如，躲系统振荡），还设置有时间元件。
对于该型失磁保护的整定，主要是对机端测量阻抗元件、转子低电压元件、系统低电压元件及时间元件的整定。
1、机端测量阻抗元件的整定（1）失磁保护阻抗元件动作特性的类别。
截至目前，国内采用的失磁保护阻抗元件在阻抗复平面上动作特性的类型主要有：异步边界阻抗圆、静稳边界阻抗圆及通过坐标原点的下抛阻抗圆。
圆内为动作区。
2、动作阻抗圆的选择及整定理论分析及运行实践表明：发电机失磁后，机端测量阻抗的变化轨迹，与发电机的结构、发电机所带有功功率及系统的联系阻抗均有关。
运行实践表明：按静稳边界构成的动作阻抗圆，在运行中容易误动。
目前国内运行的阻抗型失磁保护，多数采用异步边界阻抗圆、下抛阻抗圆。
在确定阻抗元件的整定值时，应首先了解发电机在系统的位置，与系统的联系阻抗及常见的运行工况等。
动作阻抗圆的整定阻抗一般按下式确定：XA=-0.5X’d(或XA=0)XB=-1.2XdXA、XB分别为异步边界阻抗圆的整定电抗。
Xd为发电机的同步电抗X’d发电机的暂态电抗另外，对于与系统联系阻抗较大的大型水轮发电机，动作阻抗圆应适当增大；而对于与系统联系阻抗较小的大型汽轮发电机，动作阻抗圆可适当的减小。
对于经常进相运行的发电机，应保证在发电机进相功率较大时（但未失步），机端测量轨迹不会进入动作阻抗圆内。
另外，若阻抗元件采用静稳边界阻抗圆，则必须由转子低电压元件进行闭锁。
浅谈水轮发电机失磁保护励磁系统故障在发电机各元件中故障率是较高的，而且其故障特征不如短路故障等那么明显，但故障后会对发电机和系统造成较大的危害，因此，加强研究发电机的失磁保护，找到合理可靠的失磁保护配置是十分必要的。
本文介绍了单机无穷大系统中发电机的失磁故障，对失磁故障进行分析，并介绍了发电机失磁判据。
标签：失磁保護，判据，发电机引言励磁系统向发电机提供励磁功率，起着调节电压、保持发电机端电压恒定的作用，并可控制并列运行发电机的无功功率分配。
它对发电机的动态行为有很大的影响，有助于提高电力系统的稳定极限。
励磁系统的附加控制（power system stabilizer，PSS），可以增强系统的电气阻尼[1]。
励磁系统在控制原理上引入现代控制理论，硬件装置上逐步采用大规模集成电路及微机技术以及先进的电力电子器件。
可见，励磁系统比较复杂，其故障发生率在发电机故障中是较高的。
而且，失磁故障不如短路故障的特征明显，但其故障发生后对发电机和系统都会造成较大的危害，因此，加强研究失磁保护，失磁故障，并得出合理可靠的失磁保护配置是十分必要的。
发电机失磁概述1.1 发电机失磁的主要原因发电机失磁是指发电机完全失去励磁。
失磁的主要原因包括：整流柜故障、自动调节励磁装置的故障、运行人员误操作、励磁回路断线、灭磁开关误动以及转子绕组故障等。
1.2 发电机失磁的危害发电机失磁故障发生后，对电力系统的危害表现在：低励或失磁后，发电机将过渡到异步运行状态，从系统吸收无功功率，引起电力系统电压下降，若系统无功功率储备不足，可能使系统因电压崩溃而瓦解；失磁发电机有功功率发生变化，而且系统电压下降，系统可能发生振荡，发生大量甩负荷；发电机失磁故障发生后，对发电机本身产生的危害主要表现在：重负荷情况下若发生失磁，会使定子电流增大，造成定子绕组过热；转子回路中出现差频电流，其产生转子额外损耗，若超过允许值，会使转子过热；发电机失磁的物理过程发电机正常运行时，其电磁功率公式为：其中，——发电机电势；——系统电压；——发电机同步电抗与系统的阻抗之和；——发电机功角。
预防发电机失磁、失步措施发电机失磁、失步是发电机运行中常见的故障形式，一旦保护拒动将对发电机及系统造成较大影响。
为防止此故障发生，特制定本措施。
一、失磁、失步定义：失磁：发电机失磁是指发电机的励磁电流突然全部消失或部分消失。
失步：发电机失磁后造成震荡，震荡幅度变大，功角增大，直至脱出稳定运行，使发电机失去同步，进入异步运行。
二、失磁的原因：1、转子绕组故障2、励磁机故障3、自动灭磁开关误跳闸4、及回路发生故障三、失磁的危害：对自身危害：1、使转子和励磁回路过热，严重时可使转子烧毁。
2、失磁后吸收无功使定子过热。
3、机组振动增大、铁芯过热。
对系统危害：1、从系统吸收无功，威胁系统稳定运行，严重时导致系统瓦解。
2、强励可能动作，引起过电流。
四、失磁处理：1、检查厂用电是否切换，如果未切换作相应处理。
2、发电机失磁，而失磁保护没有动作，系统电压低至极限值时应立即手动打闸停机。
3、如果系统电压低应联系值长增加其它发电机的无功出力，防止电网瓦解。
五、失步处理：1、在发电机电压允许的前提下尽可能增加发电机的无功。
2、如果系统频率正常可适当降低发电机的有功。
3、采取上述措施后仍不能恢复同步，失步保护不动作时如威胁设备安全时，应将失步的发电机与系统解列。
4、如由于发电机失磁引起系统振荡而失磁保护不动作时，应立即将失磁的发电机解列。
六、防止失磁、失步措施：1、各值做好发电机失磁、失步的事故预想，防止事故扩大。
2、巡检时注意检查各保护装置工作正常。
3、巡检时检查励磁系统各保险、开关正常，系统无异常报警。
4、运行中加强励磁碳刷的检查。
5、励磁系统操作严格执行监护制度。
6、机组大小修中做励磁系统相关试验及发变组保护传动试验正常。
7、定期核对保护装置定值正确。
8、定期试验柴油发电机正常。
发电机失磁保护（逆无功原理）一、保护原理发电机失磁及励磁降低至不允许程度的主要标志，是逆无功和定子过电流同时出）。
失磁的危害判据有现。
逆无功原理的失磁保护主判据是逆无功（-Q）和定子过电流（I＞系统低电压（Us＜）和机端低电压（Ug＜），用来判别发电机失磁对系统及对厂用电的影响。
另外，为减少发电机失磁运行时的危害程度，采用发电机有功功率判据（P＞）。
减有功图一发电机逆无功原理失磁保护逻辑图二、一般信息2. 1 输入TA/TV定义注：对应的保护压板插入，保护动作时发信并出口跳闸；对应的保护压板拔掉，保护动作时只发信，不出口跳闸。
2.6投入保护开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。
（注：该保护投入时其运行指示灯是亮的。
）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。
2.7参数监视点击进入发电机逆无功原理式失磁保护监视界面，可监视保护定值，有功功率、无功功率、发电机机端电压、系统低电压等有关信息。
三、保护动作整定值测试3.1逆无功定值测试外加三相电流和三相电压，满足过有功和过负荷条件，通过改变电流和电压的夹角来改变无功达动作值使保护出口。
记录数据。
3.2 有功功率定值测试外加三相电流和三相电压，满足逆无功和过负荷条件，增大电流达有功功率动作值使保护出口。
记录数据。
3.3 高压侧低电压定值测试在满足逆无功和过电流条件的同时，在高压侧电压输入端子CA相加电压，改变电压幅值，使t3出口灯亮。
记录数据。
3.4 机端低电压定值测试在满足逆无功和过电流条件的同时，改变机端三相电压幅值，使t2出口灯亮。
记录数据。
3.5 过负荷电流定值测试在满足逆无功和过有功功率条件的同时，增大电流达过负荷定值使t1出口灯亮。
记录数据。
3.6 过电流定值测试在满足逆无功和机端低电压条件的同时，增大电流达过电流定值使t2出口灯亮。
记录数据。
3.7 负序电压定值测试降低逆无功、过负荷、过电流及有功功率定值，同时提高低电压定值，外加三相电流和三相电压，在满足保护动作条件并有出口灯亮时，改变某一相电压幅值使负序电压计算值达整定值使保护出口灯熄灭。
发电机失磁保护
一、什么是发电机的失磁及失磁的原因
发电机正常运行过程中，励磁突然全部或者部分消失，称为发电机失磁。
发电机运行过程中突然失磁，主要是由于励磁回路断路所引起。
一般励磁回路的断路，是由于灭磁开关受振动而跳闸、磁场变阻器接触不良、励磁机磁场线圈断线、整流子严重冒火以及自动电压调整器故障等原因所引起。
二、发电机失磁的电气特征和机端测量阻抗（等有功阻抗圆、静稳极限阻抗圆和异步边界阻抗圆）特
征
1、发电机失磁的电气特征
发电机失磁过程的特点：
（1）发电机正常运行，向系统送出无功功率，失磁后将从系统吸取大量的无功功率，使机端电压下降。
当系统缺少无功功率时，严重时可能使电压降到不允许的数值，以致破坏系统稳定。
（2）发电机电流增大，失磁前送有功功率愈多，失磁后电流增大愈多。
（3）发电机有功功率方向不变，继续向系统送有功功率。
（4）发电机机端测量阻抗，失磁前在阻抗平面R——X坐标第一象限，失磁后测量阻抗的轨迹沿着等有功阻抗圆进入第四象限。
随着失磁的发展，机端测量阻抗的端点落在静稳极限阻抗圆内，转入异步运行状态。
2、发电机失磁的机端测量阻抗
发电机从失磁开始到进入稳定的异步运行，一般可分为三个阶段：
（1）发电机从失磁到失步前：发电机失磁开始到失步前的阶段，发电机送出的功率基本保持不变，而无功功率在这段时间内由正值变为负值。
发电机端的测量阻抗为
Z=Us²/2P+jXs+ Us²/2P*ej2¢
¢=tg-1Q/P
式中P——失磁发电机送至无限大系统的有功功率；
Q——失磁发电机送至无限大系统的无功功率；
Xs——系统电抗，包括变压器和线路的电抗。
P、Us、Xs为常数，不随时间变化，而Q随时间变化，则φ也随时间变化，故在机端阻抗平面上是一个圆方程，称为等有功圆，圆心和半径分别为
[Us²/2P，Xs]，Us²/2P
（2）静稳极限点：设发电机的Ed与系统Us的夹角为δ。
当δ被加速拉大到90°时，发电机处于失去静态稳定的临界点。
汽轮发电机殿的测量阻抗为
Z=-j(Xd-Xs)/2+j(Xd+Xs)*ej2¢/2
式中Xd——发电机纵轴同步电抗。
在机端阻抗平面上是一个圆方程，称为静稳极限阻抗圆，其圆周表示不同有功功率P在静稳极限点的机端测量阻抗的轨迹，圆内为失步区。
其圆心和半径分别为
[0，-j(Xd-Xs)/2]，(Xd+Xs)/2
（3）失步后的异步运行阶段：异步运行时机端测量阻抗与转差率s有关，当转差率s由–
∞→+∞变化时，机端测量阻抗变化的轨迹一定在下述阻抗圆内，其圆心和半径分别为
[0，-j(Xd-Xdˊ)/2]，(Xd+ Xdˊ)/2
式中Xdˊ——发电机纵轴暂态电抗。
该圆称为异步边界阻抗圆
对于发电机——变压器组，当发电机失磁后自系统吸取大量无功功率，在联系电抗Xs上有较大的电压降落，致使发电机电压及主变压器高压侧电压下降。
根据分析，若保持变压器高压侧电压为恒定，改变有功功率和无功功率，则机端测量阻抗的轨迹是一个圆，称为等电压圆，圆心和半径分别为{ 0，[Xt-K²(Xt+Xs)]/ }，K /(1- K²)√Xs²-(1- K²) Xt²式中Xt——变压器电抗；
Xs——变压器高压侧与无限大等值发电机之间的电抗；
K——变压器高压侧电压与无限大系统端电压（额定电压）之比，即高压侧电压标幺值。
汽轮发电机的阻抗特性，如图：
1——P=0.7Pn 等有功阻抗圆；２——静稳极限阻抗圆；
３——稳态异步边界阻抗圆；４——Ｋ＝０.８等电压圆。
三、发电机失磁对系统和发电机本身的影响及汽轮发电机失磁运行的条件
1、发电机失磁对系统的主要影响：
（1）发电机失磁后，不但不能向系统送出无功功率，而且还要从系统中吸取无功功率，将造成系统电压下降。
（2）为了供给失磁发电机无功功率，可能造成系统中其他发电机过流。
2、发电机失磁对发电机本身的影响：
（1）发电机失磁后，转子和定子磁场间出现了速度差，则在转子回路中感应出转差频率的电流，引起转子局部过热。
（2）发电机受交变的异步电磁力矩的冲击而发生振动，转差率越大，振动越厉害。
3、汽轮机允许失磁运行的条件：
（1）系统有足够供给发电机失磁运行的无功功率，以不致造成系统电压严重下降为限。
（2）降低发电机有功功率的输出，使之能在很小的转差率下。
在允许的一段时间内异步运行，即发电机应在较少的有功功率下失磁运行，使之不致造成危害发电机转子的发热与振动。
四、发电机失磁后，各指示表计所出现的现象
（1）转子励磁电流突然变为零或接近于零；
（2）励磁电压接近于零，且有转差率的摆动；
（3）发电机电压和母线电压比原来降低；
（4）定子电流表指示升高；
（5）功率因数表指示进相；
（6）无功功率表指示负值；
（7）各表计的指针都在摆动，其摆动频率为转差率的一倍。
五、发电机失磁以后的处理方法
发电机失去励磁以后，将从系统吸取大量的无功功率，发电机的转速将高于同步转速，定子电流所产生的旋转磁场将在转子表面感应出频率等于转差率的交流感应电势，使转子表面产生电流而发热，造成转子表面损耗。
转子为整体式的某些发电机，转子表面损耗不大，失磁后还有可能带70~80%的有功负荷。
一般当发电机失磁后，如果能满足系列条件，即定子电流摆动的平均值不超过额定值，转子表面损耗不超过正常励磁损耗以及系统能够供给足够的无功功率，使发电机的母线电压在失磁后不低于额定电压的90%时，可允许发电机带一定数量的有功负荷无励磁运行30分钟，但所带有功负荷的最大值必须由试验确定。
对于允许无励磁运行的发电机，当发电机失磁以后，应立即减小发电机的负荷，使定子电流的平均值降低到允许值以下，然后检查灭磁开关是否掉闸，如果掉闸应立即合上。
如果此时失磁现象还未消失，应将自动调节励磁装置停用，并调节磁场变阻器增加励磁电流。
若还未恢复励磁，可试用备用励磁机供给励磁。
如果经这些操作以后，仍不能消除失磁，则说明发电机转子已出现故障，必须在30分钟以内停机处理。
六、参考资料
（1）《电气主设备继电保护原理与应用》（王维俭）；了解发电机、变压器、电动机、电容器等的保护配置、保护原理及相关整定计算。
（2）《电力系统继电保护实用技术问答》（国家电力调度通信中心）；了解电力系统继电保护的基础知识、基本原理、有关规程、反错规定等。
（3）《实用电工技术问答》（内蒙古人民出版社）；了解电力系统基础知识、基本原理及如何处理现场问题等。
（4）参考其他有关电厂发电运行的资料。
