电力系统三相不平衡基础..

配电网三相不平衡的原因及解决方案发表时间：2019-01-14T15:26:27.437Z 来源：《防护工程》2018年第31期作者：何有林[导读] 在使用单相的用电设备过程中，用电效率会受其影响，不断降低，致使三相负荷不均衡状态逐渐增加。

国网青海省电力公司海西供电公司青海格尔木 816000摘要：三相不平衡主要是用来衡量电能质量的重要评价标准，如果存在这一问题，将会影响整个电网系统的供电安全、效率和质量。

通常情况下，导致三相不平衡的因素主要有三相元件使用性能存在问题、线路参数设计不科学、负荷存在不对称性以及监管不严等方面，发生这一问题的直接后果是线路电流和电压不平衡，对线路产生一定的损害，降低供设备的使用寿命，严重者会发生一定的供电事故。

所以，解决三相不平衡问题，已经成为了新时期电力系统改革的重要内容，要从人、机、料、法等各环节进行优化，实现供电系统的优质高效。

关键词：配电网；三相不平衡；原因；措施一、导致配电网三相不平衡的原因分析1. 技术方面在实践当中，相关的技术人员对于装表接电等工作缺乏一定的专业认识，尤其是三相负荷平衡方面的理论知识、应用技术以及控制方法等等，导致具体工作过程中意识缺乏，操作不当，引发了三相不平衡的问题，比如说线路换位不完善、线路参数不平衡等等，工作方面存在一定的盲目性和随意性，没有合理进行统筹分配。

除此以外，我国的大多数电路，对于动力供电和照明供电方面没有进行分类设置，因此，在使用单相的用电设备过程中，用电效率会受其影响，不断降低，致使三相负荷不均衡状态逐渐增加。

2.使用方面作为用电终端，对于电力供应的使用情况，也是影响配电网三相不平衡的主要因素，最明显的表现就是用户对电量的使用不平稳，突然间的增加都会产生三相不平衡现象，除此以外，一些为了建筑施工、线路改装等所产生的拆迁、仪表更换等行为也会导致用电量变化，从而影响三相稳定。

与此同时，在现实当中，用电情况会存在一定的临时性和季节性，致使用电总量、用电集中情况、用电时间上有所变化，影响配电网供电需求，用电负荷随之改变，三相不平衡现象也随之发生。

三相电压不平衡度计算
三相电压不平衡度是指三相系统中三相电压之间的差异程度，通常用来评估电网供电质量的稳定性和可靠性。

计算三相电压不平衡度时，可以采用以下公式：
不平衡度(%) = (最大相电压-最小相电压)/平均相电压 * 100
其中，最大相电压是三相电压中最大的数值，最小相电压是三相电压中最小的数值，平均相电压是三相电压的平均值。

关于三相电压不平衡度的相关参考内容包括：
1. 三相电压不平衡度的定义和计算方法：介绍了三相电压不平衡度的概念和计算公式，并提供了一些实际案例进行解析。

2. 三相电压不平衡度对电网的影响：详细说明了三相电压不平衡度高和低对电网供电质量的影响，并分析了可能导致电压不平衡的原因和解决办法。

3. 三相电压不平衡度的国家标准和要求：列举了一些国家对三相电压不平衡度的标准和要求，包括国际电工委员会（IEC）和国家电力公司的规范。

4. 三相电压不平衡度的检测方法和设备：介绍了一些常用的检测方法和设备，包括使用电压表和电能质量分析仪进行三相电压不平衡度的检测和分析。

5. 三相电压不平衡度案例分析：通过一些实际案例分析，展示了不同情况下的三相电压不平衡度计算和改善方法，对读者理解和应用有很大的帮助。

6. 三相电压不平衡度的经济损失和风险评估：探讨了三相电压不平衡度高和低对电网运行的经济损失和风险，并提出了相应的风险评估方法。

总之，三相电压不平衡度是一项重要的电力质量参数，对于保障电网稳定运行和提高供电质量具有重要意义。

了解三相电压不平衡度的计算方法和影响因素，以及采取相应的改善措施，有助于电网运营者和用户提高电力质量，降低故障发生率，提高供电可靠性。

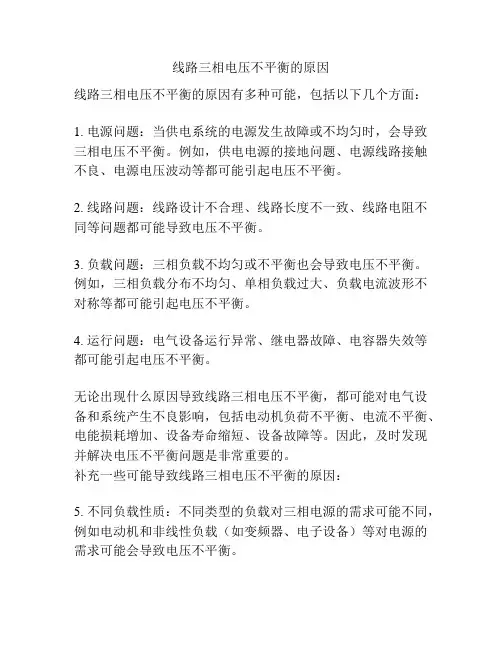

线路三相电压不平衡的原因线路三相电压不平衡的原因有多种可能，包括以下几个方面：1. 电源问题：当供电系统的电源发生故障或不均匀时，会导致三相电压不平衡。

例如，供电电源的接地问题、电源线路接触不良、电源电压波动等都可能引起电压不平衡。

2. 线路问题：线路设计不合理、线路长度不一致、线路电阻不同等问题都可能导致电压不平衡。

3. 负载问题：三相负载不均匀或不平衡也会导致电压不平衡。

例如，三相负载分布不均匀、单相负载过大、负载电流波形不对称等都可能引起电压不平衡。

4. 运行问题：电气设备运行异常、继电器故障、电容器失效等都可能引起电压不平衡。

无论出现什么原因导致线路三相电压不平衡，都可能对电气设备和系统产生不良影响，包括电动机负荷不平衡、电流不平衡、电能损耗增加、设备寿命缩短、设备故障等。

因此，及时发现并解决电压不平衡问题是非常重要的。

补充一些可能导致线路三相电压不平衡的原因：5. 不同负载性质：不同类型的负载对三相电源的需求可能不同，例如电动机和非线性负载（如变频器、电子设备）等对电源的需求可能会导致电压不平衡。

6. 长线路电阻不平衡：如果线路的电阻不平衡，不同相的电流通过时会导致电压降的差异，从而引起电压不平衡。

7. 单相接地故障：当线路中某一相发生接地故障时，电流会倾向于通过接地故障相，导致电压不平衡。

8. 电力补偿设备问题：电力补偿设备（如电容器）如果存在故障或失效，也可能导致电压不平衡。

9. 改动线路和系统结构：当对电气线路和系统进行改动、扩容或升级时，如果设计不合理或施工质量不良，也可能导致电压不平衡。

总之，线路三相电压不平衡是一个复杂的问题，可能由多个因素共同作用导致。

解决电压不平衡问题需要对供电系统进行全面的分析和诊断，并采取相应的措施进行调整和修复。

三相不平衡详解三相不平衡：是指在电力系统中三相电流（或电压）幅值不一致，且幅值差超过规定范围。

三相不平衡是电能质量的一个重要指标，虽然影响电力系统的因素非常的多，但正常性不平衡的情况大多是因为三相的元器件、线路参数或负荷的不对称。

由于三相负荷的因素是不一定的，所以供电点的三相电压和电流极易出现三相不平衡的现象，损耗线路。

一个三相平衡电路的三相电压源必须是正弦波，且频率相同，幅度相同，相位互差120度；三相的负荷阻抗相同且均为线性阻抗，因此三相的电流都是正弦波，且频率相同，幅度相同，相位互差120度。

绝对的三相平衡是不存在的，实际的三相系统总是存在不同程度的不平衡现象。

▍分类事故性不平衡：是由于三相系统中某一相（或两相）出现故障所致。

例如一相或两相断线，或者单相接地故障等。

这种状况是系统运行所不允许的，一定要在短期内排除故障使系统恢复正常。

正常性不平衡：是由于系统三相元件或负荷不对称引起的。

作为电能质量指标之一的“三相电压允许不平衡度”是针对正常不平衡运行工况而定的。

▍机房设备用电三相负载不平衡造成的危害1. 增加线路的电能损耗，大大降低配电变压器的供电效率。

2. 低压总配电输配电能力减少。

3.三相负载严重不平衡时，将导致技术机房配电柜总开关处于临界额定值运行，影响电缆的安全运行，使配电系统处于不安全运行状态。

4.影响播出设备的安全运行。

三相电源负载不平衡会产生零序电流，零线电位偏移，导致三相电压不稳，严重时会损坏播出设备。

5.技术机房内三相电源负荷不平衡将造成技术电源和UPS电源资源利用率大大降低。

▍三相供电合理分配及三相负荷不平衡度计算在低压电网中，三相线路的导线截面积相同，当三相负荷电流大小不等时，负荷电流大的一相线路压降将增大，端电压降低，造成中性点偏移。

当三相负荷严重不平衡时，一旦中性线断线，就会造成三相相电压严重不平衡，电压髙的一相就会把用电设备烧坏,而电压低的一相用电器也不能正常工作。

变压器三相电压不平衡原因及处理措施在电力系统中，变压器是关键的组成部分，但你知道吗？变压器三相电压不平衡可是一个头疼的问题。

让我们一起聊聊这事儿，看看是怎么回事，怎么解决吧。

1. 变压器三相电压不平衡的原因1.1 负荷不均首先，三相电压不平衡的最大原因之一就是负荷不均。

如果三相电压的负荷差距太大，就会导致变压器无法均匀地分配电压。

就像人们一起吃饭，但一碗菜只有一份，大家都想分到多一点，结果就会出现不均的情况。

1.2 线路故障其次，线路故障也是个常见原因。

如果某一条线路出现了问题，比如短路或者断路，电压分布就会受到影响。

这就像我们在跑步的时候，突然遇到障碍物，速度肯定会受到影响。

1.3 变压器自身问题还有，变压器本身的问题也可能导致电压不平衡。

比如变压器的绕组损坏或者老化，这就像一辆车的轮胎坏了一样，车子跑起来肯定不平稳。

2. 变压器三相电压不平衡的影响2.1 设备损坏电压不平衡会导致设备工作不正常，甚至损坏。

就像手机电池充电不稳定一样，时间长了设备的寿命也会缩短。

2.2 系统效率降低此外，电力系统的效率也会降低。

这就像开车时车速不稳定，最终的结果就是燃油消耗增加，经济性变差。

3. 处理措施3.1 调整负荷首先，调整负荷是解决电压不平衡的有效办法。

我们可以通过重新分配负荷，尽量让三相电流接近平衡。

就像在超市里分发商品，尽量确保每个人都能拿到差不多的数量。

3.2 检查和修复线路其次，要定期检查和修复电力线路。

发现问题要及时处理，避免小问题变成大麻烦。

就像定期维护车辆，确保它能顺畅运行。

3.3 更换或修理变压器最后，如果变压器本身出现问题，最好是更换或修理。

虽然这可能需要一些费用，但长远来看，能够有效提高系统的稳定性。

就像更换老旧的电池一样，虽然花钱但能让设备更持久。

总结变压器三相电压不平衡听起来复杂，但通过合理的调整和维护，我们完全可以解决这个问题。

记住，电力系统的稳定关系到每一个人的生活，因此，遇到问题时要及时处理，确保系统的高效运作。

低压配电系统三相不平衡问题与解决措施摘要：在高压供电网络当中，通常情况下都是三相生产负载，这使得三相负荷基本上能够保持平衡，而在低压供电网络当中，三相生产用电同单相生活负载相混合，并且单相居民用电为主要的客户，因此，在整个供电系统当中，单相负荷接入的情况占有很大的比例。

本文就此展开了探究。

关键词：低压配电；配电系统；三相不平衡引言：在低压配电网中出现三相不平衡问题时需要做出一定的调整和修改，从而降低电网系统的损伤和能耗，提高用电质量，使得用户能够放心、安心使用电能。

为了做到这些，需要电力企业或人员极大地关注到电网三相不平衡情况的发生，找出产生三相不平衡的原因，并且做出相应的补救措施，从而为用电经济性和长期稳定运行提供保障，为电网系统的安全正常运行奠定基础。

1低压配电网三相不平衡概述低压配电网三相不平衡是由三相之间的负荷不平衡造成的。

低压配电网能够达到三相平衡是需要三相电压源处于正弦波，频率和幅度必须相同，各个相位的互差要在120度。

只有满足这些条件才能使得低压配电网中三相处于平衡状态，进而输送出正常、安全的电能。

但是在低压配电网中绝对的三相平衡现象是不存在的，或多或少都会出现一点三相不平衡现象。

电力工作人员只需把这个现象维持在一个较小的范围内，使低压配电网中的三相平衡处于较为和谐的状态即可。

2低压配电网三相不平衡问题带来的不良影响2.1变压器的配变出力降低由于低压配电网中三相不平衡首先会影响到变压器的运行。

在电网系统中，变压器的主要应用对象是三相，变压器的输出容量等于三相输出容量后相加的和，若各相输出容量值各不一样则会造成变压器运行出现问题。

只有三相处于一个平衡状态才能使得变压器正常、安全运行。

当低压配电网中的三相出现不平衡状态，那么三相的各个容量值必定各不相同，会降低容量数值的最大输出量，致使电气特性参数与正常运行情况相比出现差异，从而对三相负荷造成一定的影响，对变压器的配变出力也造成一定的影响，降低变压器的效率，过载能力也会出现一定量的下降。

三相不平衡的解决方法
三相不平衡是指在三相交流电力系统中，由于各种原因导致的三相电压或电流幅值不一致或相位差不是120度的现象。

长期严重的三相不平衡会增加线路损耗、降低设备效率、影响供电质量，并可能导致变压器和电机等电气设备过热、损坏甚至缩短使用寿命。

解决三相不平衡的方法主要包括以下几个方面：
1.负载均衡：
-通过合理分配三相负载，确保每相负荷尽可能接近平衡，避免单相过载。

2.负载调整与重新配置：
-将不对称的单相负载分散连接到不同相上，或者对部分可移动负载进行调整位置，以达到整体三相平衡。

3.无功补偿：
-对于感性负载造成的不平衡，可以适当安装电容器进行无功补偿，提高功率因数，减少三相不平衡程度。

4.安装调压器或电能质量调节装置：
-使用专用的三相电压调节器来自动调节各相电压，使之趋于平衡。

5.断相保护与监控：
-安装三相断相保护器，当检测到任意一相断相时，能够迅速切断电源，防止进一步加剧不平衡。

6.配电网络重构：
-利用开关设备改变配电网结构，动态调整负荷分配，尤其是在智能电网环境中采用自动化手段实现负荷转移。

7.故障排除与维护：
-检查并修复电源设备（如变压器）内部可能出现的故障，确保其输出电压三相平衡。

8.技术升级与改造：
-在新建或改造项目中，使用新技术或设备，比如安装具备三相平衡功能的节电器或其他电能质量管理设备。

三相负荷不平衡度的允许范围解读三相负荷不平衡度的允许范围解读1. 引言在电力系统中，三相负荷不平衡是一个常见的问题。

由于电力负荷在三个相之间的不平衡分配，可能会导致许多不良影响，例如电流不平衡、功率损失、设备过载和寿命缩短等。

为了确保电力系统的可靠性和稳定性，需要对三相负荷不平衡度进行评估和控制。

本文将深入探讨三相负荷不平衡度的允许范围以及其对电力系统的影响。

2. 三相负荷不平衡度三相负荷不平衡度是用来衡量三相负荷在负荷分配上的不平衡程度的指标。

它通常使用相对幅值法来计算，表示为：三相负荷不平衡度 = (最大相电流 - 最小相电流) / 平均相电流 * 100% 其中，最大相电流是指三个相电流中的最大值，最小相电流是指三个相电流中的最小值，平均相电流是三个相电流的平均值。

3. 三相负荷不平衡度的允许范围根据电力系统的标准规范，三相负荷不平衡度的允许范围通常在5%至10%之间。

这意味着最大相电流与最小相电流之间的差异应该在整个负荷的平均电流的5%至10%之间。

如果超过了这个范围，就会被视为负荷不平衡过大。

4. 三相负荷不平衡度对电力系统的影响三相负荷不平衡度对电力系统会产生多方面的影响。

它会导致电流不平衡，使得输配电线路和设备的额定容量得不到充分利用，造成电力损耗和能源浪费。

不平衡的负荷分布会导致设备的过载，进一步缩短设备的寿命，并增加维护和更换的成本。

负荷不平衡还可能引起电压波动和功率因数下降，对电力质量和用电设备的正常运行产生不利影响。

5. 三相负荷不平衡度的控制和改善为了控制和改善三相负荷不平衡度，可以采取以下措施：- 对负荷进行合理规划和分配，使三个相之间的负荷尽可能接近均衡，减少不平衡度。

- 定期进行负荷检测和监测，及时发现和解决负荷不平衡问题。

- 对负荷不平衡度超过允许范围的情况进行调整和优化，例如通过增加降低不平衡的负荷、调整电源系统的容量等。

- 使用三相负荷平衡装置，如静态无功补偿器、负载均衡器等，来实时监测和调整不平衡的负荷。

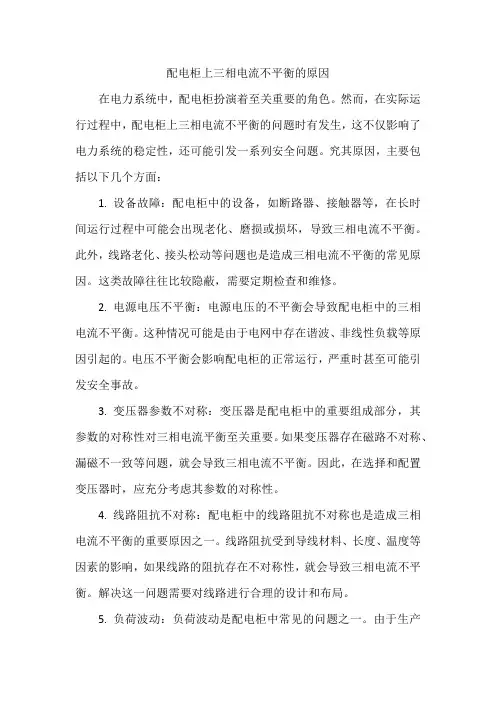

配电柜上三相电流不平衡的原因在电力系统中，配电柜扮演着至关重要的角色。

然而，在实际运行过程中，配电柜上三相电流不平衡的问题时有发生，这不仅影响了电力系统的稳定性，还可能引发一系列安全问题。

究其原因，主要包括以下几个方面：1. 设备故障：配电柜中的设备，如断路器、接触器等，在长时间运行过程中可能会出现老化、磨损或损坏，导致三相电流不平衡。

此外，线路老化、接头松动等问题也是造成三相电流不平衡的常见原因。

这类故障往往比较隐蔽，需要定期检查和维修。

2. 电源电压不平衡：电源电压的不平衡会导致配电柜中的三相电流不平衡。

这种情况可能是由于电网中存在谐波、非线性负载等原因引起的。

电压不平衡会影响配电柜的正常运行，严重时甚至可能引发安全事故。

3. 变压器参数不对称：变压器是配电柜中的重要组成部分，其参数的对称性对三相电流平衡至关重要。

如果变压器存在磁路不对称、漏磁不一致等问题，就会导致三相电流不平衡。

因此，在选择和配置变压器时，应充分考虑其参数的对称性。

4. 线路阻抗不对称：配电柜中的线路阻抗不对称也是造成三相电流不平衡的重要原因之一。

线路阻抗受到导线材料、长度、温度等因素的影响，如果线路的阻抗存在不对称性，就会导致三相电流不平衡。

解决这一问题需要对线路进行合理的设计和布局。

5. 负荷波动：负荷波动是配电柜中常见的问题之一。

由于生产和生活用电的波动性，配电柜中的负荷可能会出现较大的变化，从而导致三相电流不平衡。

对于这种问题，需要通过合理配置负荷、提高供电质量等措施加以解决。

为解决配电柜上三相电流不平衡的问题，可采取以下措施：首先，需要合理分配负载，避免出现负载不平衡的情况；其次，定期检查设备，及时发现并处理故障问题；同时，对电源电压进行监测和调整，保证其稳定性；此外，优化线路设计，降低线路阻抗不对称性；最后，加强负荷管理，减小负荷波动对三相电流平衡的影响。

通过这些措施的综合运用，可以有效提高电力系统的安全运行水平，为用户提供更加稳定可靠的电力服务。

三相系统的平衡与不平衡探讨在日常生活中，三相电随处可见，远处的高压线，路边的配电箱，这些都与我们联系紧密，但很多朋友对此却很陌生，什么是三相电?什么是不平衡？本文将进行解答。

1.1 三相系统三相系统其实是三相电力系统，由三相电源、三相负载和三相输电线路三部分组成。

除了三相电，我们还会听到单相电，单相电用来为民用和办公电器等小功率设备供电，而三相交流(a.c.)系统则广泛用于配电及直接为功率更高的设备提供电力。

三相交流电与单相电相比，发电方面可提高功率50%；输电方面节省钢材25%；配电方面更经济且便于接入负载；运输时则成本低、运行可靠、维护方便。

这些优点也使三相电路在动力方面获得了广泛应用，是目前电力系统采用的主要供电方式。

下面我们就看一下常常听说的三相电平衡是什么样子。

图11.2 三相平衡与三相不平衡三相平衡就是三相电压源必须是正弦波，且频率相同，幅度相同，相位互差120度；三相的负荷阻抗相同且均为线性阻抗，三相的电流也都是正弦波，且频率相同，幅度相同，相位互差120度。

但是呢，绝对的三相平衡其实是不存在的，每一个三相系统都会或多或少的带有三相不平衡。

这个时候也就引申出另一个名词，三相不平衡。

图2三相不平衡与三相平衡相反，是指在电力系统中三相电流（或电压）幅值不一致，且幅值差超过规定范围。

根据目前的研究，三相不平衡带来的危害主要有一下几点：1．增加线路的电能损耗。

2．增加配电变压器的电能损耗。

3．配变出力减少。

4．配变产生零序电流。

5．影响用电设备的安全运行。

6．用电设备效率降低。

这个危害很抽象？没关系，我们通过几个图片来具象一下。

图31.3 三相不平衡的测量与显示三相不平衡带来的危害如此严重，所以在电力及用电设备的三相不平衡的检测就显得十分重要。

常规的三相不平衡检测方法有很多，例如：1、测电压就可以用普通万用表，打到交流相应的档位，分别测量AB\BC\AC，比较三个方向的值；2、测电流也可以用钳式的电流表，同理分别测量三相电和零线的电流；目前测量电力或者用电设备的仪器都带有三相不平衡的测量功能，通常的显示方式就是矢量图。

处理三相不平衡口诀处理三相不平衡是电力系统运行中常见的问题，不平衡的三相电流和电压会导致电力设备的过载和故障，影响电网的稳定运行。

因此，正确处理三相不平衡问题对于保障电力系统的安全稳定至关重要。

下面将介绍处理三相不平衡的一些口诀和方法。

我们需要了解三相不平衡的原因。

三相不平衡通常由以下几个因素引起：负荷不平衡、电源故障和电力设备故障。

负荷不平衡是指三相负荷功率不均匀分布，导致电流不平衡。

电源故障包括供电电源的不平衡和电源线路的故障。

电力设备故障是指变压器、发电机等设备的故障引起的不平衡。

处理三相不平衡的口诀之一是“观察、判断、处理”。

首先，我们需要观察电力系统的运行状态，包括电流、电压、功率因数等参数的变化。

通过观察可以初步判断是否存在三相不平衡的问题。

接下来，我们需要判断不平衡的原因，是负荷不平衡、电源故障还是电力设备故障。

最后，根据判断的结果采取相应的处理措施，如调整负荷分配、修复电力设备故障等。

处理三相不平衡的口诀之二是“平衡、补偿、保护”。

平衡是指通过调整负荷分配，使三相电流和电压均匀分布，达到平衡状态。

补偿是指通过安装补偿装置，如无功补偿装置、自耦变压器等，来补偿三相不平衡产生的不良影响。

保护是指通过设置保护装置，如过载保护、短路保护等，及时切除故障部分，保护电力设备的安全运行。

处理三相不平衡的口诀之三是“分析、计算、优化”。

分析是指通过对电力系统的运行参数进行分析，确定不平衡的原因和程度。

计算是指通过计算电力系统的不平衡度、不平衡系数等指标，评估系统的不平衡程度。

优化是指通过调整电力系统的运行参数和拓扑结构，减小不平衡度，提高系统的平衡性能。

处理三相不平衡的口诀之四是“监测、调整、改进”。

监测是指通过安装监测装置，实时监测电力系统的运行状态，及时发现不平衡问题。

调整是指根据监测结果，调整电力系统的运行参数，使其趋于平衡状态。

改进是指通过改进电力系统的拓扑结构、优化负荷分配等措施，提高系统的平衡性能，减小不平衡问题的发生概率。

低压电力系统三相不平衡原因分析及解决办法三相不平衡是电能质量的一个重要指标，虽然影响电力系统的因素有很多，但正常性不平衡的情况大多是因为三相元件、线路参数或负荷不对称。

由于三相负荷的因素是不一定的，所以供电点的三相电压和电流极易出现不平衡的现象，损耗线路。

不仅如此，其对供电点上的电动机也会造成不利的影响，危害电动机的正常运行。

因此，如果三相不平衡超过了配电网可以承受的范围，那么整体的电力系统的安全运行就会受到影响。

三相不平衡的基本概念三相不平衡是指在电力系统中三相电流（或电压）幅值不一致，且幅值差超过规定范围。

由于各相电源所加的负荷不均衡所致，属于基波负荷配置问题。

发生三相不平衡即与用户负荷特性有关，同时与电力系统的规划、负荷分配也有关。

在电网系统中，三相平衡主要指的是三相的电压相量的大小相等，而且如果按照A、B、C的顺序进行排列，他们两两之间构成的角度都为2n/3。

而三相不平衡就是指相量大小、角度的不一致。

《电能质量三相电压允许不平衡度》(GB/T15543-1995)适用于交流额定频率为 50 赫兹。

在电力系统正常运行方式下，由于负序分量而引起的 PCC 点连接点的电压不平衡。

该标准规定：电力系统公共连接点正常运行方式下不平衡度允许值为2%，短时间不得超过 4%。

图例：理想的三相波形图与不平衡时的三相波形图三相电流不平衡度计算方法一般有以下常用的两个公式：不平衡度%=（最大电流-最小电流）/最大电流×100%不平衡度%=（MAX相电流-三相平均电流）/三相平均电流×100%举个例子：三相电流分别为IA=9A IB=8A IC=4A，则三相平均电流为7A，相电流-三相平均电流分别为2A 1A 3A，取差值最大那个，故MAX（相电流-三相平均电流）=3A，所以三相电流不平衡度=3/7。

引起三相不平衡的原因有哪些？引起三相电压不平衡的原因有多种，如：单相接地、断线谐振等，运行管理人员只有将其正确区分开来，才能快速处理。

电能质量三相电压不平衡GB/T15543-2008三相不平衡问题起因三相电压不平衡主要由负荷不平衡、系统三相阻抗不对称以及消弧线圈不正确调谐等因素引起。

1．供电环节元件三相参数不对称线路的不平衡2．用电环节元件三相参数不对称三相负荷不对两个最重要的干扰负荷：电气化铁路、交流电弧炉3．不对称故障不对称短路故障：单相接地故障、相间故障、两相接地故障非全相运行工况：单相断线、两相断线中心点不直接接地系统的单相接地故障和非全相运行允许运行较长的一段时间三相不平衡产生的危害三相不平衡时电压、电流中的负序分量和/或零序分量对电气设备危害：1．同步发电机：增加转子损耗，造成转子温升的提高，严重时可能出现局部温升过高而损坏设备；引起转子转轴以及定子机座二倍频振动。

2．感应电动机：负序电流产生制动转矩，使电机的最大转矩和输出功率下降。

正反磁场的相互作用，产生脉冲转矩，引起电机振动。

由于电动机的负序阻抗小，过大的负序电流使电动机定子、转子的铜耗增加，使电动机过热并导致绝缘老化过程加快。

3．变压器：负载不平衡运行时，变压器容量不能充分利用或造成局部过热。

磁路的不平衡，大量的漏磁通经箱壁使其发热。

三相不平衡产生的危害4．换流装置：触发角不对称，产生非特征谐波。

随电压不平衡程度的增加，非特征谐波电流也加大，导致换流装置的滤波成本增加。

5．继电保护和自动装置：导致作用于负序电流的保护和自动装置误动作而威胁电力系统安全。

另外还可能降低负序启动元件反应于电网故障的灵敏度，危及其在真实故障时动作的可靠性。

6．线路：负、零序电流会产生附加损耗，增大线损，同时使输电线路电压损失增加，另外还增大对通讯系统的干扰，影响正常通讯质量。

7．计算机等电子设备：在低压三相四线制配电系统中，三相不平衡引起中线上出现不平衡电流而使零电位漂移，产生影响计算机等电子设备的电噪声干扰，甚至使得设备无法正常工作。

标准修订条文说明标准适用范围不平衡度限值不平衡度测量、统计周期和取值测量准确度用户引起的电压不平衡度允许值换算 公共连接点不平衡度的计算标准适用范围95版标准适用范围：本标准规定了三相电压不平衡度的允许值及其计算测量和取值方法。
