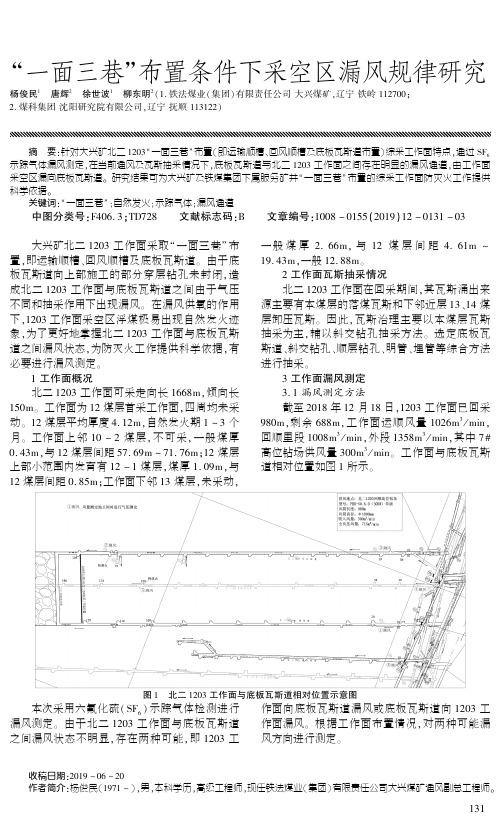

㊀㊀收稿日期:2019-06-20㊀㊀作者简介:杨俊民(1971-)ꎬ男ꎬ本科学历ꎬ高级工程师ꎬ现任铁法煤业(集团)有限责任公司大兴煤矿通风副总工程师ꎮ一面三巷 布置条件下采空区漏风规律研究杨俊民1㊀唐辉2㊀徐世波1㊀柳东明2(1.铁法煤业(集团)有限责任公司大兴煤矿ꎬ辽宁铁岭112700ꎻ2.煤科集团沈阳研究院有限公司ꎬ辽宁抚顺113122)㊀㊀摘㊀要:针对大兴矿北二1203 一面三巷 布置(即运输顺槽㊁回风顺槽及底板瓦斯道布置)综采工作面特点ꎬ通过SF6示踪气体漏风测定ꎬ在当前通风及瓦斯抽采情况下ꎬ底板瓦斯道与北二1203工作面之间存在明显的漏风通道ꎬ由工作面采空区漏向底板瓦斯道ꎮ研究结果可为大兴矿及铁煤集团下属服务矿井 一面三巷 布置的综采工作面防灭火工作提供科学依据ꎮ关键词: 一面三巷 ꎻ自然发火ꎻ示踪气体ꎻ漏风通道中图分类号:F406.3ꎻTD728㊀㊀文献标志码:B㊀㊀文章编号:1008-0155(2019)12-0131-03大兴矿北二1203工作面采取 一面三巷 布置ꎬ即运输顺槽㊁回风顺槽及底板瓦斯道ꎮ由于底板瓦斯道向上部施工的部分穿层钻孔未封闭ꎬ造成北二1203工作面与底板瓦斯道之间由于气压不同和抽采作用下出现漏风ꎮ在漏风供氧的作用下ꎬ1203工作面采空区浮煤极易出现自然发火迹象ꎬ为了更好地掌握北二1203工作面与底板瓦斯道之间漏风状态ꎬ为防灭火工作提供科学依据ꎬ有必要进行漏风测定ꎮ1工作面概况北二1203工作面可采走向长1668mꎬ倾向长150mꎮ工作面为12煤层首采工作面ꎬ四周均未采动ꎮ12煤层平均厚度4.12mꎬ自然发火期1~3个月ꎮ工作面上邻10-2煤层ꎬ不可采ꎬ一般煤厚0.43mꎬ与12煤层间距57.69m~71.76mꎻ12煤层上部小范围内发育有12-1煤层ꎬ煤厚1.09mꎬ与12煤层间距0.85mꎻ工作面下邻13煤层ꎬ未采动ꎬ一般煤厚2.66mꎬ与12煤层间距4.61m~19.43mꎬ一般12.88mꎮ2工作面瓦斯抽采情况北二1203工作面在回采期间ꎬ其瓦斯涌出来源主要有本煤层的落煤瓦斯和下邻近层13㊁14煤层卸压瓦斯ꎮ因此ꎬ瓦斯治理主要以本煤层瓦斯抽采为主ꎬ辅以斜交钻孔抽采方法ꎮ选定底板瓦斯道㊁斜交钻孔㊁顺层钻孔㊁明管㊁埋管等综合方法进行抽采ꎮ3工作面漏风测定3.1漏风测定方法截至2018年12月18日ꎬ1203工作面已回采980mꎬ剩余688mꎬ工作面运顺风量1026m3/minꎬ回顺里段1008m3/minꎬ外段1358m3/minꎬ其中7#高位钻场供风量300m3/minꎮ工作面与底板瓦斯道相对位置如图1所示ꎮ图1㊀北二1203工作面与底板瓦斯道相对位置示意图本次采用六氟化硫(SF6)示踪气体检测进行漏风测定ꎮ由于北二1203工作面与底板瓦斯道之间漏风状态不明显ꎬ存在两种可能ꎬ即1203工作面向底板瓦斯道漏风或底板瓦斯道向1203工作面漏风ꎮ根据工作面布置情况ꎬ对两种可能漏风方向进行测定ꎮ1313.2底板瓦斯道向1203工作面漏风测定3.2.1SF6示踪气体释放量选择漏风进风侧适宜的地点释放适量的示踪气体SF6ꎬ并根据风流距离在相应时间间隔内ꎬ在选定的漏风区域回风侧处收集气样ꎬ测定SF6的浓度ꎬ按式(1)确定SF6的一次释放量[1-3]ꎮq=KCQ(1)式中:q-六氟化硫连续释放量ꎬm3/minꎻK-系数ꎻC-预定风流中的六氟化硫气体最小浓度ꎬ10-8ꎻQ-通过被测巷道的风量ꎬm3/minꎮ本次使用SF6气体检测仪器最小浓度10-6ꎬ1203工作面风量为1026m3/minꎬ系数取4ꎬ计算q=410-61026=4.10410-3m3/min=4.104L/minꎮ考虑测试过程更容易检测到气体ꎬ确定SF6气体释放量为25L/minꎮ3.2.2SF6示踪气体释放地点㊁检测地点和释放时间SF6示踪气体释放点和取样点与漏风点ꎬ或释放点与取样点的间距按式(2)进行计算[4-6]ꎮLȡ32SU(2)式中:L-示踪气体释放点和取样点与漏风点ꎬ或释放点与取样点的间距ꎬmꎻS-井巷断面积ꎬm2ꎻU-井巷周界长度ꎬmꎮ根据1203工作面当前位置示意图ꎬ将示踪气体释放地点位于底板瓦斯道对应于工作面前部约100m处ꎬ即底板瓦斯道15#钻场附近ꎬSF6示踪气体释放时间5minꎬ流量10L/minꎮ检测地点位于1203回风顺槽7#高位钻场前部ꎬ检测时间1hꎮ经现场测定ꎬ未检测到SF6示踪气体ꎮ表1㊀SF6示踪气体测定结果记录表后将示踪气体在工作面运顺注氮管内进行释放ꎬSF6示踪气体释放时间10minꎬ流量10L/minꎮ检测地点位于底板瓦斯道高浓总抽采管路中ꎬ检测时间1hꎮ经现场测定ꎬ在高浓抽采总管路中检测到SF6示踪气体ꎬ检测结果见表1ꎮ3.2.3风量和静压测定为了辅助考察1203工作面与底板瓦斯道漏风状况ꎬ需要对漏风区域周边的风量进行测定和气压测量ꎮ(1)风量测定地点:1203工作面进风侧㊁回风侧里段㊁回风侧外段ꎬ底板瓦斯道进回侧的测风站㊁底板瓦斯道15#钻场附近㊁底板瓦斯道23#钻场附近和底板瓦斯道31#钻场附近(进风侧的最前端)ꎬ共8个测点ꎮ(2)静压测定利用两台精密气压计和干湿温度计在漏风区域周边进行测定ꎬ其中1台精密气压计作为基点ꎬ基点选在北二1203工作面回风风门外ꎬ每10min读1次数据ꎮ其他测点为与测风地点相同ꎬ共8个测点ꎮ基点测定见表2ꎬ风量静压等参数测定计算结果见表3~表5ꎮ表2㊀大兴煤矿矿井通风阻力测定基点记录表(1-2)北二1203工作面运顺口至1203回顺7#钻场通风阻力约295.4Paꎬ(2-3)1203回顺7#钻场至1203回风口通风阻力约24.6Paꎮ通过测算ꎬ(5-2)底板道15#钻场至1203回顺7#钻场里通风阻力约491.8Paꎻ(5-1)底板道15#钻场至1203运顺口通风阻力约194.8PaPaꎻ(6-2)底板道23#钻场至1203回顺7#钻场里通风阻力约320Paꎻ(7-2)底板道30#钻场至1203回顺7#钻场里通风阻力约226Paꎮ从计算结果来看ꎬ测点4和测点8测定结果存在问题ꎮ且底板道通风压力明显大于1203工作面通风压力ꎮ另外ꎬ底板瓦斯道道1192m处的钻孔压力为-10Paꎬ即压力大于上部采空区ꎮ231表3㊀各测点静压及干湿温度测量记录表表4㊀测点风速及巷道断面参数记录表表5㊀测定线路通风阻力4漏风规律考察分析从本次北二1203工作面与底板瓦斯道漏风测定结果来看ꎬ可得出以下结论:(1)底板瓦斯道通风压力明显高于北二1203工作面ꎮ(2)SF6示踪气体漏风测定结果表明ꎬ北二1203工作面与底板瓦斯道间存在明显的漏风通道ꎮ从当前通风及瓦斯抽采状况来看ꎬ虽然底板瓦斯道通风压力高于北二1203工作面ꎬ但在底板瓦斯道高强度抽采负压作用下ꎬ在工作面与底板瓦斯道间存在明显的漏风通道ꎬ由工作面采空区漏向底板瓦斯道ꎮ为防止北二1203工作面采空区遗煤自燃氧化ꎬ需提前做好煤自然发火预警ꎬ并合理控制底板瓦斯道抽采量及抽采负压ꎬ确保工作面安全生产ꎮ参考文献:[1]饶孜.SF6示踪气体漏风测试技术在白皎煤矿的应用[J].煤矿安全ꎬ2018ꎬ(6):122-125.[2]常绪华ꎬ等.稳定释放SF6条件下孤岛面漏风规律试验研究[J].中国煤炭ꎬ2016ꎬ(9):86-90.[3]胡勇.大范围多源漏风示踪气体测试技术研究及应用[J].内蒙古煤炭经济ꎬ2018ꎬ(5):145-147.[4]张曦ꎬ等.应用能位测定法和SF6示踪技术检测孤岛工作面小煤柱漏风状态[J].矿业安全与环保ꎬ2016ꎬ(5):41-44.[5]于志祥.基于示踪气体的采空区漏风通道检测技术应用与研究[J].能源技术与管理ꎬ2018ꎬ(2):77-78.[6]张学博ꎬ靳晓敏. U+L 型通风综采工作面采空区漏风特性研究[J].安全与环境学报ꎬ2015ꎬ(4):59-63.(责任编辑:张春玲)331。
第46卷 第2期华北理工大学学报(自然科学版)V o l .46 N o .22024年04月J o u r n a l o fN o r t hC h i n aU n i v e r s i t y o f S c i e n c e a n dT e c h n o l o g y (N a t u r a l S c i e n c eE d i t i o n )A pr .2024 收稿日期:2023-10-11 修回日期:2024-03-21基金项目:河北省自然科学基金项目(E 2022209101)㊂ 第一作者:李江涛(2000~),男,硕士研究生㊂ 通讯作者:张九零(1979~),男,博士,教授㊂E m a i l :n i n e t y 2000@163.c o m. D O I :10.3969/j.i s s n .2095-2716.2024.02.006文章编号:2095-2716(2024)02-0050-09多漏风通道采空区自燃 三带 划分研究李江涛1,2,张九零1,2,范酒源1,2,白阳1,2(1.华北理工大学矿业工程学院,河北唐山063210;2.河北省矿山开发与安全技术重点实验室,河北唐山063210)关键词:漏风通道;采空区;自燃 三带 ;氧气浓度摘 要:为研究多漏风通道条件下采空区氧浓度分布规律,采用数值模拟对四种漏风情况下采空区自燃 三带 进行划分,并通过现场实测数据验证了模拟的准确性㊂结果表明:漏风导致氧化带向采空区深部移动,且漏风量随工作面向前推进逐渐增加,当采空区氧气浓度降低至8%时,进㊁回风侧到工作面距离由Ⅰ阶段的245m ㊁140m ,增大至Ⅳ阶段的420m ㊁470m ;2091工作面1㊁2号束管监测点与Ⅰ阶段数值模拟结果误差小于5%㊂该研究成果能够为类似漏风条件下采空区煤自燃的针对性防治提供理论基础及有力参考㊂中图分类号:T D 75+2.2 文献标识码:A煤作为一种主要的化石燃料与化工原料在世界范围内被广泛使用[1]㊂煤炭在生产㊁运输㊁使用等环节极易引发火灾,不仅浪费资源与污染环境,还对劳动者的身体和生命构成威胁㊂2010~2022年间,我国共计发生201起煤矿火灾事故,造成235人死亡㊂在大多数情况下,煤自燃主要发生在采空区内部㊂采空区内存在大量极具自燃倾向性的遗煤与隔离煤柱,受煤层复采与采空区漏风影响,遗煤自燃风险增大[2]㊂工作面采空区与邻近采空区之间的隔离煤柱在高应力及复杂地质条件作用下挤压破裂,导致煤柱两侧压差形成漏风通道,氧气通过漏风通道进入采空区诱发遗煤自燃[3]㊂为了防止煤层再开采导致采空区遗煤自然发火,研究漏风条件下采空区自燃 三带 划分,可有效降低采空区漏风导致遗煤自燃引发的安全问题㊂近年来,国内外众多学者采用数值模拟与现场实测相结合的手段,针对漏风条件下采空区遗煤自燃的影响因素展开了大量研究工作,取得的研究成果促进了采空区火灾防治领域的快速发展㊂为有效解决特厚煤层分层开采连通区内采空区自燃危险性增加的问题,刘蓉蒸[4]研究了漏风与采空区遗煤关系,结果表明:漏风致使下分层氧化带向深部移动同时为采空区遗煤提供良好的蓄热环境,加快了遗煤氧化㊂针对厚煤层窄工作面推进过程中两巷开切眼附近垮落困难所导致的采空区漏风问题,赵文彬等[5]分析得出工作面漏风加剧了采空区自然发火风险㊂齐庆杰等[6]为解决大倾角特厚煤层工作面采空区漏风严重问题,分析了全断面放顶煤与分阶段放顶煤两种工艺下采空区氧气浓度分布情况,得出分阶段放顶煤能有效控制采空区漏风并减小氧化带宽度,且减少漏风降低采空区氧浓度可以有效防治采空区自燃问题㊂王振兴[7]采用氧气浓度测算法分析易自燃特厚煤层采空区回风侧漏风情况,分析得出漏风加快了采空区遗煤自燃,并验证其准确性㊂郑纪武[8]研究了采空区漏风对煤自燃特性影响,研究表明:采空区氧浓度与漏风呈正相关,漏风为遗煤自燃提供了充足氧气㊂王超群等[9]采用示踪气体与现场监测技术,分析近距离煤层群采空区漏风规律,得出漏风导致氧气通过裂隙进入采空区与预留煤柱发生氧化反应,加快了采空区遗煤自燃㊂简俊常等[10]研究表明高低温矿井孤岛工作面漏风为采空区遗煤提供热量使其氧化反应提前㊂刘昆轮等[11]研究工作面采空区漏风特征,研究表明:进风巷风量与工作面漏风呈正相关,漏风量增大导致采空区自燃危险性增强㊂由于大采高首采工作面在回采过程中两巷顶板垮落困难,导致采空区漏风严重,王钢[12]采用现场检测技术分析出工作面漏风为采空区提供充足氧气,遗煤自燃氧化危险性变大㊂针对切顶沿空留巷采空区漏风严重问题,刘红威等[13]研究得到采空区漏风导致遗煤氧化性增强㊂由于联络巷向采空区漏风严重,翟小伟等[14]研究采空区氧浓度分布规律,研究表明:漏风向采空区提供氧气导致遗煤氧化提前㊂汪东[15]研究出采空区自燃带面积与宽度随进风巷风速增大均呈现朗格缪尔型趋势增大,采空区遗煤处于氧化带时间变长,导致自然发火危险性增强㊂田垚等[16]分析出采空区煤自燃与漏风强度关系密切,漏风为采空区供给氧气并促进对流换,加快煤自燃氧化反应㊂J i a nZ h a n 等[17]通过研究长臂采空区漏风问题,研究表明:回采过程中原岩应力发生变化导致采空区出现裂隙,风流携带氧气进入采空区,加快了采空区遗煤氧化自燃㊂基于浅埋煤层数学模型,H u i Z h u o [18]研究地表漏风对浅埋煤层采空区遗煤自燃的影响,研究表明:地表漏风为煤炭自燃提供充足氧气,增加了上覆采空区煤炭自燃的危险性;邢震[19]以西北浅埋厚煤层工作面为背景,分析地表裂隙漏风对浅埋厚煤层采空区 三带 动态发展变化规律的影响,分析得到漏风造成采空区自燃带宽度增加且向深部移动,导致遗煤热量不易消散加剧了采空区自燃发火风险㊂众多学者采用数值模拟与现场实测相结合等方法对漏风环境下采空区内遗煤自燃问题进行了研究,但对于多漏风通道条件下采空区遗煤自燃问题研究则相对较少㊂基于此,笔者以东欢坨矿2091工作面采空区为工程背景,采用F L U E N T 数值模拟软件与现场实测相结合方法,分析不同漏风条件下采空区氧气浓度分布规律并划分采空区自燃 三带 ,研究成果能够为类似漏风条件下煤自燃的针对性防治提供理论指导㊂1工程概况开滦集团东欢坨矿2091工作面所采煤层自燃倾向性为Ⅱ类,属于易自燃煤层㊂2091工作面所属煤层倾角10~22ʎ,煤层厚度0.8~4.2m ,工作面走向长2380m ,倾斜长158.3m ㊂2091工作面位于500南一采区南翼,西北临3093采空区,东临2394采空区,2091工作面与3093㊁2394采空区平均间距分别为10.53m ㊁6.13m ,3093采空区㊁2394采空区均与2091工作面采空区存在漏风通道,导致两侧采空区风流涌向2091工作面采空区,加剧了采空区遗煤自然发火风险㊂2091工作面及相邻采空区布置如下图1所示㊂图1 2091工作面及相邻采空区布置图2多漏风通道采空区自燃三带 分布规律数值模拟研究15 第2期 李江涛,等:多漏风通道采空区自燃 三带 划分研究2.1 物理模型依据东欢坨矿2091工作面实际情况,建立U 型通风条件下物理模型,在该模型中x 轴代表工作面倾向,y 轴代表工作面前进方向,z 轴代表采空区顶板走向㊂根据漏风情况建立四种尺寸的采空区与漏风通道物理模型,具体尺寸如下:进㊁回风巷尺寸分别为50mˑ4mˑ2.6m ,工作面尺寸为158.3mˑ2.6mˑ10m ,四个阶段采空区尺寸分别为(640m ㊁800m ㊁2170m ㊁2340m )ˑ158.3mˑ40m ,四个阶段进风侧漏风通道尺寸分别为(0m ㊁0m ㊁20m ㊁20m )ˑ1mˑ1m ,四个阶段回风侧漏风通道尺寸分别为(0m ㊁10m ㊁20m ㊁40m )ˑ1mˑ1m ㊂800m 采空区物理模型,如下图2所示,其余采空区物理模型以此作为参照㊂图2 800m 采空区物理模型2.2 模拟假设及边界条件设定由于井下条件复杂,因此针对采空区自燃发火问题研究需要进行合理的简化假设,如下所示:(1)将采空区区域视为非均匀的多孔介质;(2)忽略工作面巷道的设备和管道对模拟仿真结果的影响;(3)不考虑煤体水分蒸发与瓦斯解析对遗煤自然发火的影响㊂数值模拟有限元计算的根本是求解微分方程,求解微分方程的关键在于边界条件的确定㊂边界条件设定应根据工作面实际工况而定,选择湍流模型R N G K e p s i l o n (2e qn )作为数值模拟计算模型㊂将进风巷设置为速度入口(V e l o c i t y i n l e t ),测得风速v 为2m /s ㊂回风巷设置为自由流出(O u t f l o w )㊂漏风通道设置为速度入口(V e l o c i t yi n l e t )㊂模型四周均设置为壁面(W a l l )㊂采空区孔隙率根据经验公式[20](1)设定,编写U D F 直接导入F L U E N T 进行计算,采空区孔隙率分布如下图3所示㊂ N =0.2e 0.0221x +0.1()e 0.15L 2L 2y ()+1[](1)式中,N 为采空区孔隙率;x 为采空区走向长度方向(x 轴)坐标,m ;y 为采空区倾向长度方向(y 轴)坐标,m ;L 为工作面长度,m㊂图3 采空区孔隙率分布图25 华北理工大学学报(自然科学版) 第46卷2.3 模拟条件工作面向前推进采空区原岩应力发生改变,诱导采空区原生裂隙扩展与次生裂隙形成,风流通过裂隙成为漏风通道㊂不同工况下采空区存在不同漏风通道,针对2091采空区不同漏风情况,采取分阶段模拟采空区氧气浓度分布规律,模拟条件如下㊂(1)第Ⅰ段:当工作面推进至距开切眼640m 时,工作面存在漏风条件下采空区氧气浓度分布规律㊂(2)第Ⅱ段:当工作面推进至距开切眼800m 时,回风侧存在一条漏风通道条件下采空区氧气浓度分布规律㊂(3)第Ⅲ段:当工作面推进至距开切眼2170m 时,进回风两侧均存在一条漏风通道,两侧漏风通道长度相近条件下采空区氧气浓度分布规律㊂(4)第Ⅳ段:当工作面推进至距开切眼2380m 时,进回风两侧均存在一条漏风通道,回风侧漏风通道较长条件下采空区氧气浓度分布规律㊂3模拟结果分析根据该煤层自然发火的临界氧浓度指标,采空区自燃 三带 分别以氧含量8%和18%作为划分标准[21],模拟不同漏风情况下采空区氧浓度分布规律,模拟结果如下所示㊂3.1 第Ⅰ段采空区氧浓度场分布结果分析通过数值模拟得出采空区z =1m (距采空区底板1m )平面上氧浓度水平与立体分布结果,如下图4所示㊂图4 第Ⅰ段采空区氧浓度分布图由图4(a )可知,氧气主要分布在工作面附近,在采空区内同一区域,由于受到扩散运移阻力及遗煤氧化消耗,氧化带宽度从进风侧向回风侧逐渐变窄㊂进风侧采空区深部245m 处氧气浓度降低至8%,回风侧采空区深部140m 处氧气浓度降低至8%㊂由图4(b )可知,氧气主要聚集在工作面附近,沿z 轴方向氧气浓度与高度成负相关,这是由于氧气相较于空气密度大,主要集中在采空区的下部,由采空区底部向顶板扩散的速率较慢㊂3.2 第Ⅱ段采空区氧浓度场分布结果分析通过数值模拟得出采空区z =1m 平面上氧浓度水平与立体分布结果,如下图5所示㊂35 第2期 李江涛,等:多漏风通道采空区自燃 三带 划分研究图5 第Ⅱ段采空区氧浓度分布图 由图5(a )可知,进风侧采空区深部255m 处氧气浓度降低至8%,回风侧采空区深部267m 处氧气浓度降低至8%㊂工作面采空区回风侧氧气浓度增大而进风侧变化不大,这是由于回风侧与3093采空区形成漏风通道,空气通过漏风通道增大了采空区回风侧氧气浓度,进风侧由于不存在漏风通道氧气浓度变化不大㊂由图5(b)可知,越靠近工作面氧浓度越高,沿z 轴方向,前三个切面越高氧浓度越低,在采空区前部分区域,整个高度方向上氧浓度都大于8%㊂3.3 第Ⅲ段采空区氧浓度场分布结果分析通过数值模拟得出采空区z =1m 平面上氧浓度水平与立体分布结果,如下图6所示㊂图6 第Ⅲ段采空区氧浓度分布图由图6(a )可知,进风侧采空区深部400m 处氧气浓度降低至8%,回风侧采空区深部370m 处氧气浓度降低至8%㊂应力变化致使采空区进回风侧与临近采空区形成漏风通道,采空区氧气含量增加,采空区进风侧㊁回风侧以及中部氧气浓度向采空区深部延伸㊂由图6(b)可知,越靠近工作面氧浓度越高,沿z 轴方向前三个切面越高氧浓度越低,在采空区前部分区域,整个高度方向上氧浓度都大于8%㊂3.4 第Ⅳ段采空区氧浓度场分布结果分析通过数值模拟得出采空区z =1m 平面上氧浓度水平与立体分布结果,如下图7所示㊂图7 第Ⅳ段采空区氧浓度分布图45 华北理工大学学报(自然科学版) 第46卷由图7(a )可知,进风侧采空区深部420m 处氧气浓度降低至8%,回风侧采空区深部470m 处氧气浓度降低至8%㊂工作面推进至2170m 后,工作面采空区与3093采空区接触距离继续增大但与2394采空区接触距离保持不变㊂随着工作面向前推进,进风侧漏风通道保持不变,回风侧漏风通道继续增大,导致回风侧氧化带宽度增宽,进风侧氧化带宽度无明显变化,回风侧氧化带宽度大于进风侧㊂由图7(b)可知:越靠近工作面氧浓度越高,沿z 轴方向前三个切面越高氧浓度越低,在采空区前部分区域,整个高度方向上氧浓度都大于8%㊂3.5 采空区自燃三带 分布结果分析为了更加直观反应多漏风通道对采空区遗煤的影响,划分四种漏风情况下采空区自燃 三带 并进行对比分析,四个阶段采空区自燃 三带 分布如下图8~11所示㊂图8 第Ⅰ段采空区自燃 三带 分布图图9 第Ⅱ段采空区自燃 三带 分布图图10 第Ⅲ段采空区自燃三带 分布图55 第2期 李江涛,等:多漏风通道采空区自燃 三带 划分研究图11 第Ⅳ段采空区自燃三带 分布图由图8可知,只存在工作面漏风时,进风侧氧化带宽度为160m ,回风侧氧化带宽度为64m ㊂受采空区内遗煤耗氧和风流扩散运移阻力的影响,采空区距工作面同一距离氧浓度从进风侧到回风侧逐渐降低㊂由图9可知,进风侧氧化带宽度为150m ,回风侧氧化带宽度为210m ㊂2091工作面采空区与3093采空区相接触,受采动影响工作面采空区回风侧形成漏风通道,增大回风侧氧含量,导致回风侧氧化带宽度显著增大㊂由图10可知,进风侧氧化带宽度为270m ,回风侧氧化带宽度为240m ㊂工作面采空区与3093采空区㊁2394采空区形成漏风通道,进回风两侧均存在漏风通道导致采空区氧含量增加,氧化带宽度增大㊂由图11可知,进风侧氧化带宽度为280m ,回风侧氧化带宽度为400m ㊂当工作面推进至2170m 后,工作面采空区与2394采空区接触距离保持一定,与3093采空区接触距离继续增大,造成采空区回风侧氧化带宽度持续增加,进风侧氧化带宽度保持不变㊂由图8与图9对比分析可知,采空区存在漏风通道时其回风侧氧化带范围可由原来的64m 增大至210m ,漏风量与氧化带面积成正比,散热带面积受漏风量影响不大㊂由图10与图11对比分析可知,进回风两侧漏风通道大小接近时,进回风两侧的氧化带宽度差距不大,分别为270m ㊁240m ;回风侧漏风通道较大时,进风侧氧化带宽度变化不大,回风侧氧化带宽度显著增加,分别为280m ㊁400m ㊂综上所述,漏风量随漏风通道的增大逐渐增加,氧化带向采空区深部移动且逐渐变宽㊂4工程现场在采空区现场建立束管监测系统,对束管所取气体进行分析,观察采空区氧浓度场分布规律,结合数值模拟结果,确定矿井采空区自燃发火危险区㊂图12 2091工作面测点示意图65 华北理工大学学报(自然科学版) 第46卷4.1 现场测点布置方案在工作面上隅角及下隅角设置束管监测点,1号束管自上隅角向回风巷铺设,2号束管由下隅角向回风巷铺设,共布置2个监测点㊂随着工作面推进,束管逐渐埋入采空区,保护套管保证了束管的正常使用以及数据采集㊂采空区气体样品通过束管提取后进行气相色谱分析㊂图12为2091工作面测点布置示意图㊂4.2 氧浓度分布对比图将采空区束管采样以及数值模拟监测点氧气浓度进行对比分析,对比结果如下图13所示㊂图13 现场实测与模拟对比由图13(a )可知,1号监测点在工作面推进约75m 时,氧气浓度下降至18%,推进至140m 时氧气浓度下降至8%㊂图13(b )可知,2号监测点在工作面推进约93m 时,氧气浓度下降至18%,推进至50m 时氧气浓度下降至8%㊂对比可知:现场测试值与模拟值氧浓度相差低于5%,因此数值模拟结果可以真实反应多漏风通道采空区自燃 三带 的分布情况㊂5结论以开滦集团东欢坨矿2091工作面为工程背景,采用数值模拟与现场实测相结合的研究手段,分析了多漏风通道条件下采空区自燃 三带 分布规律,得出如下结论:(1)对四个阶段采空区氧气浓度分布规律进行分析,得出:漏风通道增大导致采空区氧气向深部移动㊂进风侧氧气浓度降低至8%时,Ⅰ~Ⅳ阶段离工作面距离分别为250m ㊁255m ㊁400m ㊁420m ;回风侧氧气浓度降低至8%时,Ⅰ~Ⅳ阶段离工作面距离分别为140m ㊁267m ㊁370m ㊁470m ㊂(2)在漏风条件下采空区氧化带宽度随着漏风通道增大逐渐变宽㊂Ⅰ阶段采空区仅存在工作面漏风条件下,进㊁回风侧氧化带宽度分别为157m ㊁64m ;Ⅱ阶段采空区仅回风侧存在漏风通道时,进㊁回风侧氧化带宽度分别为150m ㊁210m ;Ⅲ阶段采空区存在相似规模的漏风通道时,进㊁回风侧氧化带宽度分别为270m ㊁240m ;Ⅳ阶段回风侧漏风通道大于进风侧漏风通道时,进㊁回风侧氧化带宽度分别为280m ㊁400m ㊂(3)实测2091工作面采空区1号监测点在工作面推进约75m 时,氧气浓度下降至18%,推进至140m 时氧气浓度下降至8%;2号监测点在工作面推进约93m 时,氧气浓度下降至18%,推进至50m 时氧气浓度下降至8%㊂经过对比分析,现场测试值与模拟值氧浓度误差较小低于5%,为多漏风通道条件下采空区综合防火措施提供科学依据和理论基础㊂参考文献:[1] 高峰,臧云浩,王研等.生物质和煤/重质油废弃物炭材料的制备及其能源存储应用进展[J ].新型炭材料,2021,36(1):3448.75 第2期 李江涛,等:多漏风通道采空区自燃 三带 划分研究85华北理工大学学报(自然科学版)第46卷[2]章飞.复合采空区遗煤自燃极限参数变化及危险区域判定[J].矿业安全与环保,2020,47(4):6672.[3]吴文达.浅埋煤层群上部遗留煤柱联动失稳压架机理与控制研究[D].徐州:中国矿业大学,2020.[4]刘蓉蒸.特厚煤层分层开采上覆岩层裂隙场演化规律及采空区遗煤自燃防治技术研究[D].阜新&葫芦岛:辽宁工程技术大学,2022.[5]赵文彬,赵娟,李振武等.厚煤层窄工作面采空区立体自燃带分布规律研究[J].煤炭科学技术,2020,48(12):123130.[6]齐庆杰,景所香,吴宪等.分阶段放顶煤对采空区漏风控制作用[J].辽宁工程技术大学学报(自然科学版),2018,37(2):238243.[7]王振兴.榆北曹家滩煤矿易自燃特厚煤层采空区防灭火技术研究[D].西安:西安科技大学,2020.[8]郑纪武.采空区漏风对煤自燃特性的影响研究[D].西安:西安科技大学,2018.[9]王超群,周明,郭英等.近距离煤层群采空区漏风规律及防控措施研究[J].矿业安全与环保,2020,47(2):8184.[10]简俊常,杨岩,刘强等.高地温矿井孤岛工作面漏风规律及煤自燃危险区域研究[J].煤炭技术,2020,39(12):5558.[11]刘昆轮,常博,马祖杰等.自然风压作用下工作面采空区漏风特征研究[J].工矿自动化,2020,46(9):3843.[12]王钢.采煤工作面囊袋封堵漏风技术[J].煤矿安全,2019,50(10):7478.[13]刘红威,刘树锋,陈黎明等.切顶沿空留巷采空区自燃带分布特征及喷涂堵漏防灭火技术[J].采矿与安全工程学报,2022,39(3):624633.[14]翟小伟,蒋上荣,王博.U+L型通风条件下采空区煤自燃危险区域研究[J].煤炭工程,2020,52(1):100105.[15]汪东.回采工作面配风量对采空区漏风及自燃影响分析[J].煤炭科学技术,2016,44(12):96101.[16]田垚,杨成昊,孙全吉等.U型通风工作面采空区漏风规律研究[J].煤炭工程,2020,52(12):132136.[17] Z H A N GJ,A NJ,W E N Z,e t a l.N u m e r i c a l I n v e s t i g a t i o no fC o a l S e l f h e a t i n g i nL o n g w a l lG o a fC o n s i d e r i n g A i r f l o w L e a k a g e f r o mM i n i n g I n d u c e dC r a c k[J].P r o c e s s S a f e t y a n dE n v i r o n m e n t a l P r o t e c t i o n,2019,134.[18] Z HU O H,Q I NB,Q I N Q.T h e i m p a c t o f s u r f a c e a i r l e a k a g eo nc o a l s p o n t a n e o u s c o m b u s t i o nh a z a r d o u s z o n e i n g o bo f s h a l l o wc o a ls e a m s:Ac a s e s t u d y o f B u l i a n t aM i n e,C h i n a[J].F u e l,2021,295.[19]邢震.浅埋厚煤层地表漏风对采空区煤自燃影响数值模拟研究[J].工矿自动化,2021,47(2):8087+103.[20]王少锋,王德明,曹凯等.采空区及上覆岩层空隙率三维分布规律[J].中南大学学报(自然科学版),2014,45(3):833839.[21]王洋,董小明,吴建宾等.工作面沿空侧采空区煤自燃危险区域研究[J].煤矿安全,2022,53(3):193199.S t u d y o n t h eD e l i n e a t i o no f t h e"T h r e eZ o n e s"o f S p o n t a n e o u sC o m b u s t i o ni n t h eM i n i n g Z o n ew i t h M u l t i p l eL e a k a g eC h a n n e l sL I J i a n g-t a o1,2,Z H A N GJ i u-l i n g1,2,F A NJ i u-y u a n1,2,B A IY a n g1,2(1.C o l l e g e o fM i n i n g E n g i n e e r i n g,N o r t hC h i n aU n i v e r s i t y o f S c i e n c e a n dT e c h n o l o g y,T a n g s h a nH e b e i063210,C h i n a;2.H e b e iK e y L a b o r a t o r y o fM i n eD e v e l o p m e n t a n dS a f e t y T e c h n o l o g y,T a n g s h a nH e b e i063210,C h i n a)K e y w o r d s:l e a k a g e p a t h w a y s;a i r s p a c e;s p o n t a n e o u s c o m b u s t i o n"t r i p l e z o n e";o x y g e n c o n c e n t r a t i o nA b s t r a c t:I no r d e r t o s t u d y t h e d i s t r i b u t i o n l a wo f o x y g e nc o n c e n t r a t i o n i n t h e g o a f u n d e r t h e c o n d i t i o no f m u l t i p l e a i r l e a k a g e c h a n n e l s,t h en u m e r i c a l s i m u l a t i o nw a su s e d t od i v i d e t h e s p o n t a n e o u s c o m b u s t i o n" t h r e e z o n e s"i n t h e g o a f u n d e r f o u r a i r l e a k a g e c o n d i t i o n s,a n d t h e a c c u r a c y o f t h e s i m u l a t i o nw a s v e r i f i e d b y t h e f i e l dm e a s u r e dd a t a.T h e r e s u l t s s h o wt h a t t h e a i r l e a k a g e l e a d s t o t h em o v e m e n t o f t h eo x i d a t i o n z o n e t o t h ed e e pp a r to f t h e g o a f,a n dt h ea i r l e a k a g er a t e i n c r e a s e s g r a d u a l l y w i t ht h ea d v a n c eo f t h e w o r k i n g f a c e.W h e n t h e o x y g e n c o n c e n t r a t i o n i n t h e g o a f d e c r e a s e s t o8%,t h e d i s t a n c e f r o mt h e i n t a k e a n d r e t u r na i r s i d e s t o t h ew o r k i n g f a c e i n c r e a s e s f r o m245ma n d140mi n t h e f i r s t s t a g e t o420ma n d470m i n t h e f o u r t hs t a g e;T h e e r r o r b e t w e e nN o.1a n dN o.2b e a mt u b em o n i t o r i n gp o i n t so f2091w o r k i n g f a c ea n d t h e n u m e r i c a l s i m u l a t i o n r e s u l t s o f s t a g e I i s l e s s t h a n5%.T h e r e s e a r c h r e s u l t s c a n p r o v i d e t h e o r e t i c a lb a s i s a n d p o w e r f u l r e f e r e nc e f o r t h e t a r g e t ed p re v e n t i o n a n d c o n t r o l of c o a l s p o n t a n e o u s c o m b u s t i o n i ng o a f u n d e r s i m i l a r a i r l e a k a g e c o n d i t i o n s.。
110工法采空区漏风控制及煤自燃分区防控技术
董亚楠;张宁涛
【期刊名称】《山东煤炭科技》
【年(卷),期】2024(42)4
【摘要】针对陕西黄陵一号煤矿“两进一回”通风方式下,采空区漏风通道复杂及煤自燃防治困难等问题,通过数值模拟结合现场实测,分析通风量对漏风规律、氧浓度分布的影响,提出110工法沿空留巷采空区漏风控制与煤自燃分区防控技术。
研究结果表明,“两进一回”通风方式下,采空区内漏风影响范围随着辅运顺槽风量增加而增大,辅运顺槽侧采空区内氧气浓度大于进风顺槽侧;进风顺槽风量增大也会产生类似的现象,但较辅运顺槽风量改变时不明显。
现场观测结果表明:1009工作面进风顺槽氧浓度测点在125m处降至18%,当深入到273m处氧气浓度降至8%,辅运顺槽测点在300m处氧气浓度降至18%,与模拟结果基本吻合。
结合现场实际提出集“隔离、堵漏、惰化、阻化、应急”为一体的采空区防灭火工艺,研究结果对采空区漏风及煤自燃灾害防治具有重要意义。
【总页数】7页(P58-64)
【作者】董亚楠;张宁涛
【作者单位】陕西陕煤黄陵矿业有限公司一号煤矿
【正文语种】中文
【中图分类】TD752.2
【相关文献】
1.综放工作面采空区遗煤自燃发火防控技术研究
2.超长综采工作面设备回撤期间采空区遗煤自燃防控技术研究
3.近距离复合采空区煤自燃灾害防控技术
4.文家坡煤矿采空区煤自燃隐患防控技术实践
5.采空区煤自燃防控技术创新对综放面临时停采的影响研究
因版权原因,仅展示原文概要,查看原文内容请购买。
“110”工法回采工作面采空区漏风规律
及“三带”考察
摘要:自然针对”110“工法工作面采空区漏风强度大、漏风范围广、采空区漏风流
场复杂、火灾防治困难等特点,利用六氟化硫示踪气体及长距离定向高位钻孔对采空区漏风
规律及“三带”进行考察,建立采空区三维模型及煤自燃分级预警体系,实现采空区危险区
域精准划分及超前预警,确保”110“工法工作面安全回采。
关键词:“110”工法、漏风规律、采空区“三带”、危险区域划分、超前预警
1.概况
祁东煤矿为煤与瓦斯突出、自燃发火矿井,工作面采用“110“工法,
Y型通风方式,风巷留作下一区段机巷使用,留巷采用U型钢、柔性金属网进行
挡矸,外侧进行喷浆堵漏。
对比传统的U型通风工作面,留巷段在采空区未压实
之前处于开放状态,存在工作面采空区漏风强度大、采空区漏风流场复杂、采空
区高氧浓度区域(遗煤氧化升温区域)范围广等特点。
采空区自燃风险大,火灾
防治范围较传统回采工艺大,采空区“漏风”范围及“三带”测定困难。
只有掌
握采空区漏风规律和“三带”范围,做到采空区气体实时监测,才能智能预警、
超前预防煤层自燃危险。
因此在8237工作面开展”110“工法工作面采空区漏风规律及“三带”考察,研究”110“工法回采工作面及留巷采空区漏风的规律及采空区自燃“三带”的
范围,建立祁东矿”110“工法回采工作面煤自燃分级预警指标体系,实现采空
区火灾危险区域精准划分、超前预警。
2.采空区漏风规律测定
2.1采空区漏风规律测定方案
采取示踪气体SF6对采空区漏风通道进行测定,根据漏风通道分析情况,选
取A、B两个点作为示踪气体释放点。
释放点A:机巷煤壁向外20-30m范围内,
释放10 ~15分钟,释放气体量200L,设置7处示踪气体采集点,分别为工作面
下隅角及工作面内每20架测点,具体见图1。
释放点B:下隅角切顶线向里2-3m,释放10 ~15分钟,释放气体量200L。
每2小时利用挡矸墙内埋管(防火观察孔)采集留巷段气体,采集时间24小时,具体见图2。
图1漏风观测点布置图1 图2漏
风观测点布置图2
2.2采空区漏风情况
8237 工作面风量由机巷进风隅角和工作面前 15 架范围向采空区漏风,由距
工作面 200 米范围挡矸墙及工作面后 15 架漏出。
挡矸墙距工作面远端(大于200 米的深部)工作面回采过后,采空区顶板胯落,留巷断面变化,留巷内阻力
分布不均匀,留巷内断面小、阻力大巷道风流向采空区渗流漏风,当断面变大、
阻力降低后,风量又由采空区流出。
3.采空区“三带”划分
3.1采空区“三带”观测方案
机巷进风侧巷布置一路3芯束管,布置3个测点,测点间距30-40 m,第一
路束管取样口距第二路束管取样口36 m,第三路束管取样口距第二路束管取样口30 m。
采用2寸无缝钢管作为保护套管,在其中穿入3芯φ10 mm的束管,每根
束管负责一个测点的取样,为了防止采空区积水堵塞束管,则每个束管测点抬高0.5 m以上,端头用三通连接,具体布置见图3;留巷回风侧选取高位孔作为三
带观测孔,钻孔布置到82煤顶板10-13 m,钻孔长500m,全孔下入φ50 mm套管(内套1寸筛管),带压封孔,钻孔封孔深度不低于10 m,具体布置见图4。
图3机巷进风侧测点布置图图4
留巷回风侧测点布置图
3.2采空区煤自燃“三带”数值模拟
根据多孔介质流体力学原理,采用ANYSYS Fluent数值模拟软件对8237综
采面采空区内部氧气浓度场进行数值模拟,8237综采工作面采空区散热带的分布
范围在采空区内距离工作面66~180 m以内,在采空区进风侧由于两侧进风原因,散热带范围相对较深,且留巷段向采空区10m范围内氧浓度较高,可以看为散热带,10-25m氧浓度处于氧化升温带,这个条带一直延伸到模型边界450m。
机巷
进风侧由于漏风相对较小,散热带较浅。
窒息带在距离工作面100~253 m以上的
采空区深部,机巷进风侧窒息带的深度相对较浅,约为100 m,在风巷进风侧的
深度较深,约为253 m左右。
3.3采空区煤自燃“三带”范围
将现场机巷束管,钻场高位钻孔,风巷留巷段观测孔氧浓度分布及模拟所得“三带”结果进行汇总,得到8237综采工作面采空区“三带”分布对比。
现场观
测数据中机巷进风侧氧化升温带最深处在距工作面140 m处,最浅处在距工作面
52 m处,模拟结果中采空区机巷、风巷两侧氧化升温带最深处距工作面263 m,
最浅处在距工作面52 m处。
通过对比回风侧的实测与模拟结果,在误差范围内
较为吻合。
综合确定8237工作面采空区煤自燃“三带”范围如表1所示。
表1采空区煤自燃“三带”划分表
位置散热带氧化升温带窒息带
采空区风巷进风
<180m180m~263m263m后部
侧
采空区中部<65m65m~200m200m后部
采空区机巷风侧<52m52m~140m140m后部
风巷留巷段深入
<10m10-25m大于25m
采空区条带
4.自燃分级预警
西安科技大学在实验室对对不同粒度的煤样混合进行加热升温,在不同温度情况下,测试不同氧浓度煤样的耗氧特性、CO 、CO2、C2H2、C2H4、C2H6等气体产生量等自燃特性,根据测试结果,将祁东煤矿煤自燃预警划分为六级,分别为潜伏阶段、复合阶段、自热阶段、临界阶段、热解阶段、裂变阶段,最高预警级别为红色预警,具体划分见表2。
表2 自燃分级预警表:
5. 结论
(1)在8237工作面利用定向高位钻孔进行采空区三带测定,在留巷利用
SF6测定采空区漏风规律,为采空区危险区域划定、采空区火灾精准防治提供理
论依据。
(2)通过对煤自燃特征进行煤自然发火实验、程序升温实验与热重分析实
验等相结合的方式测试煤层自燃性,掌握煤层自然发火过程特征参数,探究特征
温度下与指标气体之间的对应关系,确定煤自燃危险程度量化识别敏感指标,建
立祁东矿”110“工法工作面煤层煤自燃智能分级预警指标体系,为煤自燃危险
程度分级预警功能的实现奠定技术支撑。
虽然采用”110“工法工艺后,可以实现采区“两面”、“三面”联合布置,甚至实现采区一翼煤层联合布置,但是对于”110“工法工作面采空区危险区域
划分和采空区漏风规律,目前还处于研究阶段。
通过祁东煤矿”110“工法工作
面采空区漏风及“三带”考察,找到一条可行的采空区“三带”观测方案(用长
距离高位定向钻孔进行采空区“三带”考察),初步掌握采空区漏风规律及“三带”分布范围,并建立”110“工法工作面煤层煤自燃智能分级预警指标体系,
实现采空区危险区域精确划分,超前预警。
下一步在8235工作面及三采区西翼
82煤4个块段推广应用”110“工法工作面采空区漏风规律及“三带”考察成果,实现采区一翼煤层联合布置。
参考文献:
[1] 徐彦辉自燃煤层无煤柱开采防治自燃的技术及应用。
煤炭科技,2020,41(4):94-96。
[2] 王炯、刘鹏、姜健、孙政“110“工法回采工作面Y型通风漏风规
律研究。
采矿与安全工程学报,2021。
作者简介:刘正超(1987—),男,汉族,安徽望江人。
皖北煤电集团公司祁东煤
矿
Tel:188****4052,E-mail:***************。
