播种机设计2篇播种机设计播种机是农业生产中的重要设备之一，它能够在短时间内完成大面积的作物播种工作，提高播种效率，减轻人工劳动负担。
本文将对播种机的设计进行探讨，分别从结构设计和功能设计两个方面进行讨论。
首先，结构设计是播种机设计的基础，它关系到播种机的稳定性和使用寿命。
播种机的主要结构由车架、种子箱、播种器和行走轮组成。
车架是播种机的骨架，需要具有足够的强度和稳定性，以承受机器的重量和震动。
种子箱是存放种子的容器，它需要具有适当的容量和密封性，以保证播种过程中种子的均匀流动和不受外界环境的影响。
播种器是播种机的核心部件，它通过机械结构将种子从种子箱中取出，并将其按照一定间距均匀地撒播到地面上。
行走轮是播种机的动力来源，它需要具有足够的牵引力和抗滑性，以确保播种机在不同地形和作物种植条件下正常运行。
其次，功能设计是播种机设计的关键，它决定了播种机将种子撒播到地面上的方式和效果。
播种机的功能设计包括种子排放、行走速度和撒播间距。
种子排放是指播种机将种子从种子箱中排放到播种器的过程，它需要保证种子的均匀性和稳定性，以避免种子堆积和重叠造成播种密度不均匀。
行走速度是指播种机在播种过程中的行进速度，它需要根据作物的生长习惯和种植密度进行调整，以确保种子的均匀撒播和播种深度的一致性。
撒播间距是指种子在地面上的间距，它需要根据作物的要求和种植条件进行调整，以确保作物的生长和发育得到良好的空间和养分。
综上所述，播种机设计是一个复杂而繁琐的过程，需要考虑结构设计和功能设计等多个方面的因素。
只有在结构稳定、功能完善的基础上，才能够设计出高效、可靠的播种机，为农业生产提供更好的技术支持和保障。
播种机的改进设计传统的播种机在种子排放、行走速度和撒播间距等方面存在一些问题，为了提高播种效率和种植质量，需要对播种机进行改进设计。
首先，在种子排放方面，可以采用一种新的种子输送系统，例如采用震动输送技术，通过震动机构将种子从种子箱中均匀地输送到播种器中，可以有效地解决传统播种机种子堆积和重叠的问题，提高种子的均匀性和稳定性。
摘要本课题针对北方一年一熟旱作农业区缺乏配套播种机具的问题，在前人研究的基础上，从原理与结构上开发设计一种快速精密播种机,考虑实际生产作业需要,在满足精密播种要求的前提下降低成本，提高精密播种机作业速度。
精密播种是将精确数量的合格种子播种到符合生长要求的土壤中预定部位，包括精密的株距、播深和行距组成的三维空间坐标。
本播种机主要采用型孔式的排种器，配合输肥管、导种管、开沟器、覆土器和镇压器等组成，一次完成开沟、侧深施肥、精密播种、覆土镇压等项作业。
本文将播种机设计成2行播种作业以实现快速播种要求，采用双圆盘开沟器，其开沟整齐,工作稳定，能适应较高的作业速度。
本快速精密播种机具有结构紧凑、传动方式简单和工作性能可靠等特点，它可以播种不同类型的的种子（如玉米、大豆），并可与施肥装置组合设计成播种施肥机组，具有广泛应用前景。
本文介绍的快速精密播种机工作原理如下：机器前进的同时，施肥圆盘转动开沟，地轮转动并通过链轮、链条驱动排肥轴转动，排肥盒排下的肥料通过排肥管施到土壤中，双圆盘开沟器转动并通过两侧限深轮仿行限深开沟，压沟刀扩沟，同时由排种器排出的种子从导种管进入种沟内，后面的V形镇压轮将沟侧土壤压入种沟，镇压同时并覆土，从而完成精密播种要求。
关键词：播种机；排种器；开沟器；镇压轮；限深轮ABSTRACTAccording to the problem of lacking suitable planter in one crop a year arid agriculture region of North China, upon the basis of predecessors’ research, this paper designed a kind of fast and precise seed sowing machine from the structure and principles. According to the needs of the actual production, on the premise of meeting the reqirement of precise seed sowing, the cost should be cut down and the speed increased. The precision planting provides accurate amount of seeds to soil at equal interval within rows and seeding depth. This planter is mainly comprised of the aperture-mould metering-device, fertilizer-carried pipe, seeds-carried pipe, double disics opener, covering and suppressing device; it is a complicated process comprising of ditching, fertilizing, planting, covering and suppressing; the requirements of its field performance are quite strict; it is designed to be 2 rows planter to improve its work speed and double discs opener is adopted, which ditches oderly, runs stably, and can be suitable for high speed. It has the characreristics of compact structure, simple transmission and riable performance, can sow different kind of seeds, such as maize, soybeans. Combined with fertilizing device, the planter can be designed to sow seeds and fertilizer at the same time. The planter has a widespread prospect of application.This article introduced the system of the fast and precise seed sowing machine. Its principle is the following: as the plater runs, the fertilizing disc turns to ditch, and the soil-wheel runs and drives fertilizer-drain shaft rotates via chains transmission; the fertilizer discharged by the box is fertilized into the soil; double disics opener turns and ditches with certain depth through depth-limited wheel; ditches-pressing blades enlarge the ditches; the seeds discharged by metering-device arrive at the ditches through seeds-carried pipe; and the suppressing V-wheel behind suppress the soil into the ditches with seeds and cover it with the soil at the same time. Thus, the requirement of precision planting has been completed.Key words：Seed; Aperture-mould Metering-device; Double Disics Opener; Suppressing V-wheel; Depth-limited Wheel目录摘要 (1)ABSTRACT (2)第1章第1章绪论 (5)1.1概述 (5)1.1.1 国内播种机发展现状 (5)1.1.2国外播种机发展现状 (7)1.1.3种作业发展趋势 (8)1.2播种方法 (9)1.3快速精密播种机的研究意义 (10)第2章播种机总体方案确定 (11)2.1 播种机的设计依据与技术分析 (11)2.1.1 可行性分析 (11)2.1.2 农艺技术指标 (12)2.1.3 配套技术指标 (12)2.1.4 技术经济指标 (12)2.2 总体设计 (13)2.2.1 工作原理及结构形式 (13)2.2.2 总体参数设计 (13)2.2.3 播种机的总体设计方案 (14)2.3 本章小结 (15)第3章零部件设计计算及安装 (15)3.1传动系统设计 (15)3.2种肥箱设计 (20)3.3排肥器设计 (21)3.4排种器设计 (22)3.5排种轴设计 (25)3.6塔轮链传动设计 (29)3.7其他工作部件的确定 (31)3.7.1施肥圆盘装配 (31)3.7.2开沟部件 (31)3.7.3仿形机构 (33)3.7.4镇压装置 (34)3.7.5支承轮装配 (34)3.7.6机架总成 (35)3.7.7播种单体装配 (35)3.8部件的安装 (36)3.9播种前的准备 (37)3.10本章小结 (40)第4章播种机的使用维护和保养 (41)4.1播种机的使用 (41)4.1.1农艺技术要求 (41)4.1.2播种的农业技术要求 (41)4.2播种机的维护和保养 (42)4.2.1注意事项 (42)4.2.2维护和保养 (43)4.3本章小结 (44)结论 (45)参考文献 (46)致谢 (47)第1章第1章绪论1.1概述精密播种是指按精确的粒数、间距和播深,将种子播入土中。

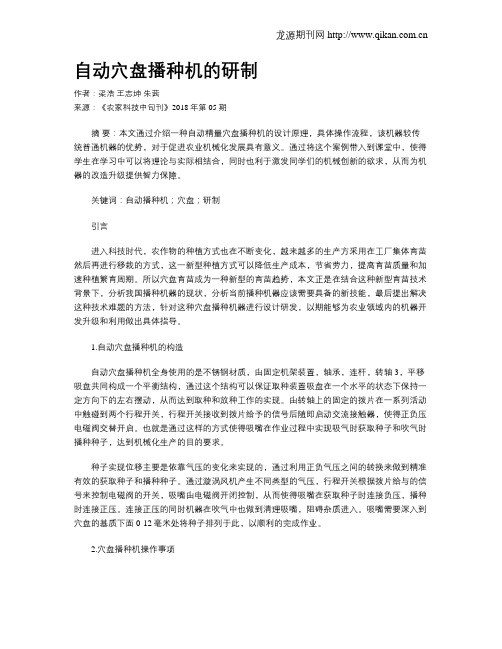

自动穴盘播种机的研制作者：梁浩王志坤朱茜来源：《农家科技中旬刊》2018年第05期摘要：本文通过介绍一种自动精量穴盘播种机的设计原理，具体操作流程，该机器较传统普通机器的优势，对于促进农业机械化发展具有意义。
通过将这个案例带入到课堂中，使得学生在学习中可以将理论与实际相结合，同时也利于激发同学们的机械创新的欲求，从而为机器的改造升级提供智力保障。
关键词：自动播种机；穴盘；研制引言进入科技时代，农作物的种植方式也在不断变化，越来越多的生产方采用在工厂集体育苗然后再进行移栽的方式，这一新型种植方式可以降低生产成本，节省劳力，提高育苗质量和加速种植繁育周期。
所以穴盘育苗成为一种新型的育苗趋势，本文正是在结合这种新型育苗技术背景下，分析我国播种机器的现状，分析当前播种机器应该需要具备的新技能，最后提出解决这种技术难题的方法，针对这种穴盘播种机器进行设计研发，以期能够为农业领域内的机器开发升级和利用做出具体指导。
1.自动穴盘播种机的构造自动穴盘播种机全身使用的是不锈钢材质，由固定机架装置，轴承，连杆，转轴3，平移吸盘共同构成一个平衡结构，通过这个结构可以保证取种装置吸盘在一个水平的状态下保持一定方向下的左右摆动，从而达到取种和放种工作的实现。
由转轴上的固定的拨片在一系列活动中触碰到两个行程开关，行程开关接收到拨片给予的信号后随即启动交流接触器，使得正负压电磁阀交替开启。
也就是通过这样的方式使得吸嘴在作业过程中实现吸气时获取种子和吹气时播种种子，达到机械化生产的目的要求。
种子实现位移主要是依靠气压的变化来实现的，通过利用正负气压之间的转换来做到精准有效的获取种子和播种种子。
通过漩涡风机产生不同类型的气压，行程开关根据拨片给与的信号来控制电磁阀的开关，吸嘴由电磁阀开闭控制，从而使得吸嘴在获取种子时连接负压，播种时连接正压。
连接正压的同时机器在吹气中也做到清理吸嘴，阻碍杂质进入。
吸嘴需要深入到穴盘的基质下面0-12毫米处将种子排列于此，以顺利的完成作业。
2015·08摘要:超窄行精量铺膜播种机能够实现4cm 超窄行播种,解决了棉花机械采收脱叶效果差、采净率低的问题。
本文简要介绍了超窄行棉花精量播种机的结构、性能、技术优势及应用前景。
关键词:棉花;超窄行;精量播种机超窄行精量铺膜播种机是针对新疆棉花在机械采收过程中,由于种植密度高,打脱叶催熟剂时棉秆下部受药效果差,影响采净率,造成棉花原棉品质不高等问题而研制的新机型。
经过近几年的研究结果显示,超窄行精量铺膜播种机种植的棉花与传统播种机相比,两窄行成三角排列,解决了棉花机械采收脱叶催熟效果差的问题,提升了棉花机械收获的品质和采净率,增加了农民的经济收入。
1主要机构超窄行精量铺膜播种机主要由铺膜框架、种箱、点播器、风机、覆土装置等结构组成,具备铺管、铺膜、膜上打孔精量播种、种孔盖土等功能,能适应4cm 超窄行距播种的要求[1-2]。
1.1超窄行点播器超窄行点播器主要机构由一对并列的点播器构成点播器组,构成点播器组的2个点播器均包含进种管道、由动盘和定盘构成的种子室、取种器、点种鸭嘴和鸭嘴压板[3-4]。
点播器组的点种鸭嘴设计成偏置式,置于构成点播器组的2个点播器相邻内侧,实现窄行行距4cm ;进种管道进行优化设计,选择最优方案,保证排种器下种流畅;为了保证两超窄行点种器实现两窄行间的株距成交错分布,行株距成三角形配置,我们在2个点种器上专门设计了同步器,2个点播器设于各自不同的轴上,点播器点种鸭嘴在点播器上交互排列,互相干涉。
这样的设计既满足了点种器的单独仿形、各自播种,又使2个点种器各自的点种鸭嘴交错均匀分布,能实现行株距的三角形配置。
1.2铺膜框架铺膜框架由开沟元盘、膜卷架、导膜杆、展膜辊、压膜轮、膜边覆土圆盘等部件组成。
开沟元盘刚性固定在单组框架上。
单组框架在平行四杆机构仿型作用下,保持单组框架对地面高度的一致性,镇压辊保持对畦面进行良好镇压,使开沟元盘开出的膜沟深浅稳定。
展膜轮、压膜轮、膜边覆土圆盘工作中均可单体随地仿型。
摘要本设计按照现有的单粒精播播种机加以改进设计，主要用于小田作业，目的是在玉米、大豆等作物精量播种施肥的同时，进行覆土和镇压土壤。
单粒精播播种机覆土镇压装置的设计主要包括机架、仿形机构、覆土机构、镇压机构、以及整体的安装。
本文主要包括覆土镇压机构的覆土盘、仿形机构、镇压轮和整机装配的设计。
整机主要保证对种种子进行覆土，再压实土壤，同时加以仿形机构，改善镇压效果。
整机的装配保证各机构位置之间合理，结构紧凑，行距可调且机构间不会发生干涉，从而提高播种机的工作性能。
关键词：单粒精播；播种机；镇压装置AbstractThe design is improved according to the existing single-grain precision seeder. It is mainly used for field operation. The purpose is to cover and suppress the soil while precision sowing and fertilizing corn, soybean and other crops. The design of the pressure-increasing device for covering soil of single-grain precision seeder mainly includes frame, copying mechanism, covering mechanism, pressing mechanism and overall installation.This paper mainly includes the design of covering plate, copying mechanism, pressing wheel and assembly of the whole machine. The whole machine mainly guarantees to cover seeds, compact the soil, and imitate the mechanism to improve the compression effect. The assembly of the whole machine ensures that the positions of each mechanism are reasonable, the structure is compact, the row spacing is adjustable and there is no interference between the mechanisms, thus improving the working performance of the seeder.Key words：single seed precision seeding; seeder; suppression device目录1绪论 (1)1.1研究背景和意义 (1)1.2研究现状 (1)1.3研究内容 (3)1.4研究方法 (3)1.5预期目标 (4)1.6本章小结 (4)2播种机概述 (5)2.1播种方法及分类 (5)2.2播种机的发展趋势 (6)2.2.1发展联合作业的直接播种 (6)2.2.2播种机的通用性和适应性不断提高 (6)2.2.3播种机向高速宽幅发展 (6)2.3.4精密播种推广 (7)2.3.5新原理新技术运用 (7)2.4本章小结 (7)3覆土滚筒的设计 (8)3.1覆土滚筒的受力分析 (8)3.2覆土滚筒的压强计算 (8)3.3覆土滚筒的结构设计 (9)3.4本章小结 (10)4镇压轮的设计 (11)4.1功用与要求 (11)4.2镇压轮结构和类型 (11)4.3镇压轮的宽度 (12)4.4镇压轮直径 (12)4.5本章小结 (13)5仿形机构的设计 (14)5.1工作条件选择材料并确定其许用应力 (14)5.2强度条件计算弹簧钢丝直径 (14)5.3刚度条件下计算弹簧圈数n (14)5.4弹簧的校核验证 (15)5.5本章小结 (15)6轴的设计 (16)6.1轴上轴承的选用 (16)6.2轴的尺寸设计 (16)6.3轴的校核 (17)6.4轴承的校核 (18)6.5本章小结 (19)结论 (20)致谢 (21)附录 (23)1绪论1.1研究背景和意义在进行农业生产过程中，播种是必不可少的一步，我们将这一步发明一个机器来加快速度的话，是最麻烦的一种。

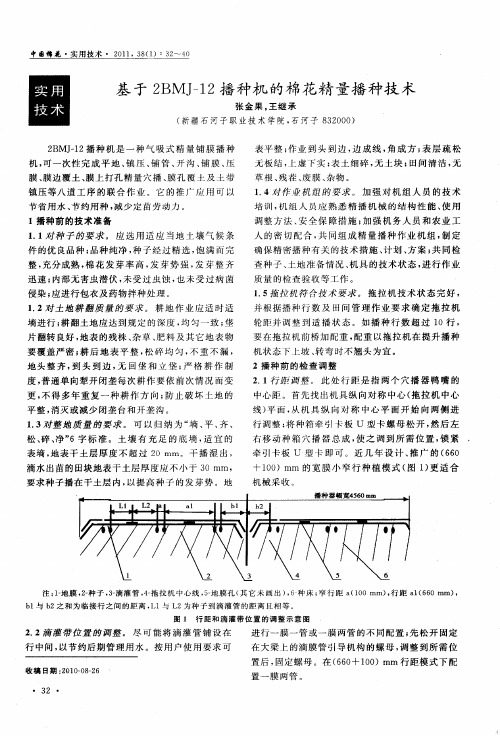

棉花精量播种机调试技术要求
现代化农业新技术的广泛运用，对播种的要求越来越高。
同时播种时间短，技术要求高。
播种机的调试工作显得越来越重要了，现对播种机的调试工作做以下要求：
1、播行、接行要整齐一致。
误差尺度不超过2公分。
要求在播种
前调整好划行器，同时在播种时尽量避免过多停车和换驾驶员，不为机械采收增加困难。
2、精量播种要求种子空穴率不于3%，要检查好每一个点播器的
下种量，一个点播器一个下种周期（15穴或16穴）不允许超过两个的空穴，同时两个空穴不能连续在一起。
3、为了方便检查下种量，要求对每一个点播器标上号标，统一从
左至右1至12行，这样可以准确无误快速在播种时知道哪个点播器的下种量。
4、铺膜要求:膜边垂直、膜面平展，孔眼方正，覆土严实。
5、种子播种深度在2公分左右，播种太深造成出苗慢或烂种，太
浅，一滴水出现很多的浮子，种子容易因失水而影响扎根出苗。
6、铺滴灌带要求固定死，同时固定滴灌带的装置要求没有棱角，
避免在铺滴灌带的过程中划伤或扎伤滴灌带，铺滴灌带松紧适度。
7、夜间播种要注意安全，播种机后面要贴够反光膜。
8、地头线，地旗要准备够。
祝你春播顺利、一播全苗。
86团9连：吕智。
……………………. ………………. …………………山东农业大学 毕 业 论 文 题目：新型棉花精量播种机的设计院 部 机械与电子工程学院专业班级 2010级车辆工程一班届 次 2014届学生姓名 liyuhan学 号 20100720指导教师 冯天涛二О一四年六月十五日 装订线 ……………….……. …………. …………. ………目录摘要....................................................... 错误！未定义书签。
Abstract ................................................... 错误！未定义书签。
引言 (3)1 棉花播种机整体结构与工作原理 (4)1.1 整体结构 (5)1.2 工作原理 (5)1.3 产品优势 (6)1.4 主要技术参数 (6)2 播种机总体配置 (6)2.1 开沟器参数设计 (6)2.1.1 开沟器的要求 (6)2.1.2 开沟器的结构类型 (7)2.1.3开沟器的选用 (8)2.2 排种器参数设计 (8)2.2.1 排种器的要求 (9)2.2.2 排种器的结构类型 (9)2.2.3 排种器的选用 (10)2.3 排肥器参数设计 (10)2.3.1 排肥器的要求 (10)2.3.2 排肥器的结构类型 (11)2.3.3 排肥器的选用 (12)2.4 覆土器的选用 (13)2.5 镇压器的选用 (13)2.6 地轮的选用 (14)3 其他工作部件和机构 (14)3.1 种箱、肥箱 (15)3.2 仿形机构 (16)4 结论 (17)参考文献 (18)致谢 (19)ContentsAbstract ......................................................................................................... 错误！未定义书签。
Introduction . (3)1 Cotton seeding machine overall stucture and working principle (4)1.1 Overall structure (5)1.2 Working principle (5)1.3 Product advantage (6)1.4 Main technical parameters (6)2 Configuration of the seeding machine (6)2.1 Parameter designation of opener (6)2.1.1 Requirements of opener (6)2.1.2 Structure type of opener (7)2.1.3 Choice of opener (8)2.2 Parameter designation of seeder unit (8)2.2.1 Requirements of seeder unit (9)2.2.2 Structure type of seeder unit (9)2.2.3 Choice of seeder unit (10)2.3 Parameter designation of fertilizer apparatus (10)2.3.1 Requirements of fertilizer apparatus (10)2.3.2 Structure type of fertilizer apparatus (11)2.3.3 Choice of fertilizer apparatu (12)2.4 Choice of covering device (13)2.5 Choice of compacting machine (14)2.6 Choice of land wheel (14)3 Other working parts and institutions (15)3.1 Seeds box and fertilizer box (15)3.2 Profiling machanism (16)4 Conclusion (16)References (17)Acknowledgement (19)新型棉花精量播种机的设计作者：liyuhan 指导教师：冯天涛（山东农业大学讲师）【摘要】为弥补传统棉花播种模式存在的不足、减少作业环节和人工消耗，在分析传统棉花播种优缺点的基础上，本文研制出一次作业可完成平地、开沟、排种、排肥、覆土、镇压、覆膜等多项工序的棉花播种机，且穴距精准，覆膜平整。
为适应不同的土壤状态，可以选用滑刀式或锄铲式开沟器。
更换不同的排种盘可以穴播毛籽或光籽。
采用框架式结构，增加整机稳定性。
地轮采用同轴结构，确保传动性能，工作可靠。
该结构紧凑，调整维修方便。
关键词：棉花播种机排种施肥覆膜Design of the new cotton precise seederAuthor：Zhang Jian，Supervisor：Feng Tiantao（Shandong Agricultural University Lecturer）Abstract To make up for the deficiency existing in the traditional cotton planting mode, reduce workload, and human consumption, this paper which is based on the analysis on the strengths and weaknesses of the traditional cotton planter developed a cotton planter. This kind of cotton planter can level land, open ditch, sow seeds, apply fertilizer , cover earth, roll, covering thin film. The seed hole is apart from the precise effect of leveling. In order to adapt to different soil condition, we can choose slide knife opener or hoe opener. The different seed plate can dibble different kinds of seeds. This cotton planter adopts frame type structure, so it increases the stability of the machine. In order to ensure the transmission performance and reliable work, the wheel adopts coaxial structure. The compact structure is convenient for adjustment and maintenance. Keywords：cotton; cotton planter; sowing seeds; fertilization; covering thin film引言我国是世界重要的棉花产区，播种是棉花生产中关键作业环节，必须在较短的播种农时内，根据农业技术要求，将种子播到田地里去，使作物获得良好的发育生长条件[1]。
播种质量的好坏，将直接影响到作物的出苗、苗全和苗壮，因而对产量的影响很大。
由于良好的播种可以保证种子在田间最合理分布，播种量精确，株距均匀，播深一致，为种子的生长发育创造最佳条件，可以大量节省种子，减少田间间苗用工，保证作物稳产高产。
播种机械所面对的播种方式、作物种类、品种变化繁多，这就需要播种机械有较强的适应性并且能满足不同种植要求的工作性能。
播种是农业最重要的作业环节之一，播种机械是农业机械重要组成部分，播种机的优劣直接影响到农业劳动生产率、农作物的产量以及农产品的成本，因此发展高质量的播种机械是现代农业的迫切要求。
尽管播种机已有较长的发展历史，并且在几乎所有发达国家中早已实现了播种机械化，但迄今为止人们对播种机的改进、提高和发展仍十分重视。
在农村的广大地区，棉花的播种还是主要依靠人力完成开沟、下种、覆土、覆膜等工作，不但人力消耗大，效率低，而且还容易造成出苗不全或不齐。
近几年来，由于受国家扶植政策引导，全国种植面积不断增加。
此外，由于国内主要棉花种植区的种植农艺要求和模式不同，棉花品种和土壤条件差异较大，对棉花播种机的适应性就要求较广，所以棉花播种机多数都没有大面积推广采用，大多数地区还是人工播种，劳动强度大，生产效率低。
农民急需经济实惠、高效精确的棉花播种机。
我国是一个农业大国，农业是国家政治稳定和人民安居乐业的基础。
随着我国加入WTO 以后承诺的各项有关农业方面的条款的相继落实，农业将面临前所未有的巨大挑战和机遇。
目前，国际化、机械化、自动化已成为我国农业发展的一个基本趋势。
加入世贸组织将是我国农业向国际化、机械化、自动化迈进的极为关键的一步，它有利于我国农业更好地进入世界市场，同时也将给农业机械的发展带来严峻挑战。
当今科技的发展和农业作业模式的变革促进了农业机械的升级和进步。
虽然我国是一个传统意义上的农业大国，但是在农业机械方面却远远落后于其他发达国家。
随着改革开放的深入发展和科学技术的不断进步，我国的农业机械已进入了一个新的发展阶段。
国外一些发达国家很早就开始了农业机械方面的研究，基本实现了农机自动化，而我国多数地区还采用人工或者半机械化，因此我国在农业机械方面远远落后于西方发达国家。
目前国内外播种机机型很多，市场上有大量的机型可供选择。
国外发展的趋势是向大型，高效，操作和控制电子化方向发展。
播种机主要采用气力式(气吹、气吸)，工作幅宽3～6m，作业速度6～10km/h。
国内，近几年由于农村经济体制改革的需要，研制和生产的播种机多以小型为主，这些机具多以机械式为主[2]。
而我国北方由于地形限制，当地农民急需一种结构简单、使用方便、工作可靠的小型手推式播种机。
机械式排种是最原始也是最简单的排种方式，是依据种子形状、颗粒大小对排种器进行设计，排种时，利用排种器内排种元件的容腔将种子从种箱中分离出来，其充种、清种和卸种等环节依靠种子自重或机械装置来完成，这种排种原理简单，比较容易实现，但存在排种不精确、且易伤种等方面的不足，美国文图尔公司研制的齿盘式精密播种机即采用了机械式排种原理，我国现有的机械式精密播种机有水平圆盘式、垂直窝眼轮式和侧充式播种机。
