CAD2006绘图设置心得

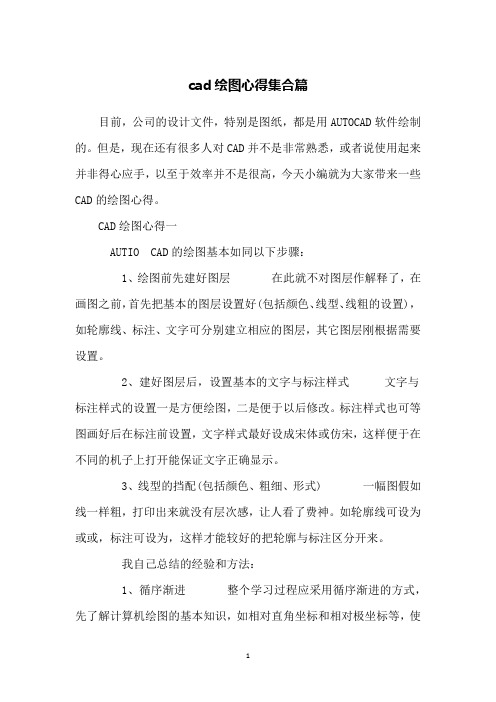

cad绘图心得集合篇目前，公司的设计文件，特别是图纸，都是用AUTOCAD软件绘制的。

但是，现在还有很多人对CAD并不是非常熟悉，或者说使用起来并非得心应手，以至于效率并不是很高，今天小编就为大家带来一些CAD的绘图心得。

CAD绘图心得一AUTIO CAD的绘图基本如同以下步骤：1、绘图前先建好图层在此就不对图层作解释了，在画图之前，首先把基本的图层设置好(包括颜色、线型、线粗的设置)，如轮廓线、标注、文字可分别建立相应的图层，其它图层刚根据需要设置。

2、建好图层后，设置基本的文字与标注样式文字与标注样式的设置一是方便绘图，二是便于以后修改。

标注样式也可等图画好后在标注前设置，文字样式最好设成宋体或仿宋，这样便于在不同的机子上打开能保证文字正确显示。

3、线型的挡配(包括颜色、粗细、形式) 一幅图假如线一样粗，打印出来就没有层次感，让人看了费神。

如轮廓线可设为或或，标注可设为，这样才能较好的把轮廓与标注区分开来。

我自己总结的经验和方法：1、循序渐进整个学习过程应采用循序渐进的方式，先了解计算机绘图的基本知识，如相对直角坐标和相对极坐标等，使自己能由浅入深，由简到繁地掌握AutoCAD的使用技术。

2、学以致用在学习AutoCAD时始终要与实际应用相结合，不要把主要精力花费在各个命令孤立地学习上;要把学以致用的原则贯穿整个学习过程，以使自己对绘图命令有深刻和形象的理解，有利于培养自己应用AutoCAD独立完成绘图的能力。

3、熟能生巧配套的强迫自己做几个综合实例，分别详细地进行图形的绘制，使自己可以从全局的角度掌握整个绘图过程，力争使自己学习完AutoCAD课之后就可以投身到实际的使用中去。

掌握技巧方法：1、常见问题要弄懂同样画一张图，有的同学画的大小适中，有的同学画的图形就很小，甚至看不见。

经过学习后了解这是因为绘图区域界限的设定操作没有做，或虽用LIMITS命令进行了设定，但忘记了用ZOOM 命令中的ALL选项对绘图区重新进行规整。

cad制图心得体会100字CAD制图心得体会在进行CAD制图工作时，我积累了一些心得体会，希望能够与大家分享。

以下是我对CAD制图的一些心得和建议。

首先，CAD制图需要准确的技术和良好的思维逻辑。

在制图过程中，我们需要清晰地理解和把握设计要求和技术规范，确保所绘制的图纸符合标准和要求。

同时，需要善于运用CAD软件的各种工具和功能，熟练掌握绘图技巧，比如图层管理、尺寸标注和注释等，以保证图纸的准确性和易读性。

其次，CAD制图需要细致入微的注意力。

在进行CAD制图时，我们需要仔细观察和处理每个细节，如图纸的比例尺和图框的设置，图形的对称性和平衡感，以及各种元素之间的关系和连接等。

只有这样，才能确保图纸的整体和谐和美观，提高图纸的质量和表现力。

另外，CAD制图还需要耐心和细心。

绘制复杂的CAD图纸可能需要花费大量的时间和精力，需要我们保持耐心和专注的态度。

在整个制图过程中，我们应该仔细检查和核对每一个步骤和操作，确保图纸的正确性和完整性。

同时，我们还需要及时保存和备份图纸文件，避免因为意外情况导致文件的丢失或损坏。

最后，CAD制图需要不断学习和提高。

随着科技的发展，CAD软件的功能和性能也在不断更新和升级。

因此，我们应该持续学习和掌握新的CAD技术和方法，不断提高自己的绘图能力和水平。

同时，我们还可以通过参加培训课程、阅读相关书籍和文献，以及和他人的交流和分享，来获得更多的经验和技巧。

总结起来，CAD制图需要准确的技术、细致入微的注意力、耐心细心和不断学习和提高。

希望我的心得体会能够对正在从事或者将要从事CAD制图工作的人们有所帮助。

让我们共同努力，提高CAD制图的质量和效率，为各个行业的设计和工程项目提供更好的支持和服务。

CAD制图心得体会精选10篇我们心里有一些收获后，写心得体会是一个不错的选择，这样可以帮助我们总结以往思想、工作和学习。

那么好的心得体会是什么样的呢？它山之石可以攻玉，以下内容是为您带来的10篇《CAD制图心得体会》，如果能帮助到您，将不胜荣幸。

CAD制图心得体会篇一1、常见问题要弄懂（1）同样画一张图，有的人画的大小适中，有的人画的图形就很小，甚至看不见，这是因为绘图区域界限的设定操作没有做，或虽用LIMITS命令进行了设定，但忘记了用ZOOM命令中的ALL选项对绘图区重新进行规整。

绘图区域的设定是根据实际的绘图需要来进行的。

（2）有人用线型名称为“HIDDEN”的线型画线段，但发现画出的线段看上去像是实线，这是“线型比例”不合适引起的，也就是说“线型比例”太大，也可能是太小。

结局问题的办法是将线型管理器对话框打开，修改其“全局比例因子”至合适的数值即可。

（3）在进行尺寸标注以后，有时发现不能看到所标注的尺寸文本，这是因为尺寸标注的整体比例因子设置的太小，将尺寸标注方式对话框打开，修改其数值即可。

以上三个问题仅仅是我上机过程中遇到的最典型的三个问题和困难。

实际问题不胜枚举，作为初学者彻底弄懂这些问题，很有必要，对提高绘图质量和效率很有帮助。

2、有比较，才有鉴别容易混淆的命令，要注意使自己弄清它们之间的区别。

如ZOOM和SCAIE，PAN和MOVE，DIVIDE和MEASURE等等。

3、层次要分明图层就像是透明的覆盖图，运用它可以很好地组织不同类型的图形信息。

学习过程中，有的人图省事，直接从对象特性工具栏的下拉列表框中选取颜色，线型和线宽等实体信息，这很不好，使得处理图形中的信息不那么容易，要特别注意纠正自己的这一不好习惯。

严格做到层次分明，规范作图。

我的体会是：养成良好习惯，受益匪浅。

4、粗线要清楚能够显示实体的线宽是AutoCAD2002的新工程。

使用线宽，可是用粗线和细线清楚地展现出部件的截面，标高的深度，尺寸线以及不同的对象厚度。

CAD制图心得2在CAD制图过程中积累了不少心得，今天我来分享一些我个人的经验和技巧。

希望这些心得能够对读者在CAD制图方面提供一些指导和帮助。

第一点，熟悉CAD软件界面和工具栏的功能。

在进行CAD制图之前，我们首先需要熟悉CAD软件的界面和各种工具栏的功能。

通过熟悉软件的界面，我们可以更加高效地进行样板绘制、草图编辑和尺寸标注等操作。

第二点，建立良好的图层管理习惯。

在进行CAD制图时，合理的图层设置和管理对工作效率和图纸的可读性有着重要的影响。

我建议将不同类型的线条、面域、文字等元素分别放置在不同的图层上，并进行命名和颜色的设置，以便在后期的编辑和修改过程中能够轻松地找到和操作相应的元素。

第三点，合理使用CAD的坐标系和单位选项。

在进行CAD制图时，我们需要确保绘图的准确性和精度。

因此，我建议在开始制图之前，先设置好CAD软件的坐标系和单位选项。

确保绘图的坐标原点、基准点和单位与工程要求相匹配，避免出现误差和不一致的情况。

第四点，合理运用CAD的绘图命令和编辑工具。

CAD软件提供了丰富的绘图命令和编辑工具，我们需要熟练掌握并合理运用它们。

例如，直线、圆弧、多段线等绘图命令，可以通过键盘输入、捕捉点位等方式进行精确的绘制；而移动、复制、修剪等编辑工具，则可以快速地完成图形的编辑和修改。

第五点，合理使用CAD软件的图块和图纸管理功能。

在进行CAD 制图时，我们通常需要创建和使用各种图块，并对图纸进行管理。

通过使用CAD软件提供的图块和图纸管理功能，我们可以方便地将图块应用到不同的图纸上，并灵活地进行修改和更新。

第六点，规范绘图的命名和文件保存方式。

在进行CAD制图时，我们需要养成良好的文件命名和保存习惯。

我建议采用有意义的文件命名方式，以便在后期查找和使用时能够快速定位到所需的文件。

同时，定期进行文件的备份和整理，以防数据丢失和混乱。

第七点，与同事和客户进行良好的沟通和协作。

CAD制图通常是一个团队协作的过程，与同事和客户的沟通和协作至关重要。

cad制图心得体会CAD制图是一种通过计算机辅助软件来完成工程图纸的绘制和设计的技术。

在我学习和工作中，我积累了一定的经验和体会。

下面，我将总结并分享我在CAD制图方面的心得体会。

首先，我发现CAD制图的准确性和精度是非常重要的。

在进行绘图过程中，需要准确地输入和测量尺寸，并使用合适的比例尺来确保绘制出的图形和实际物体尺寸一致。

同时，我还学会了使用CAD软件提供的各种工具和功能，如标线、修剪、放大、缩小等，来精确地对图纸进行编辑和调整，以满足实际需求。

其次，我学会了如何合理安排绘图的布局和构图。

在进行CAD制图时，需要考虑到图纸的可读性和美观性。

我通常会使用层来管理不同的图元，使得图纸的构图更加清晰明了。

另外，我还会合理地安排图纸的比例和大小，使得整个图纸能够充分利用，并且方便阅读和分析。

通过学习和实践，我逐渐掌握了如何将复杂的设计和纷繁的绘图细节有机地融入到一个整体中，使得图纸更加有条理和易于理解。

此外，我还学会了如何提高CAD绘图的效率。

在制图过程中，我发现了一些快捷操作和技巧，如使用快捷键、自定义菜单等，来提高绘图的速度和效率。

我还会灵活运用CAD软件提供的各种功能和工具，如自动标注、批量处理等，来简化一些繁琐的操作和重复的工作，从而提高工作效率。

除此之外，我还了解到CAD制图在实际工程设计中的重要性。

CAD制图可以帮助工程师和设计师更好地理解和分析设计方案，减少设计和施工中的错误和不确定性。

通过CAD制图，可以更加直观地呈现设计意图，提高沟通和交流的效果。

同时，CAD制图也为设计的优化和改进提供了方便，通过对图纸的不断修改和更新，可以及时反映出设计中的问题和不足，并进行及时调整和改进。

综上所述，CAD制图在工程设计和绘图中具有非常重要的作用。

通过学习和实践，我不仅掌握了CAD制图的基本技巧和操作方法，还提高了绘图的准确性、布局和构图的美观性，以及绘图的效率。

我相信，在今后的工作中，我将能够更好地运用CAD制图技术，为工程设计和绘图工作做出更大的贡献。

CAD制图心得50CAD制图是一项重要的工程设计工具，广泛应用于建筑、机械、电子等领域。

通过使用CAD软件，可以高效、精准地完成设计与绘图工作。

在我使用CAD软件进行制图的过程中，我积累了一些心得体会，下面将分享给大家。

以下是我对CAD制图的心得体会，希望对大家有所帮助。

一、准备工作在进行CAD制图之前，我们需要进行一些必要的准备工作。

首先，我们要对所需图纸的尺寸、比例等进行准确的规划。

其次，我们要确保所用CAD软件的版本与系统的兼容性，以免出现不必要的错误和问题。

此外，我们还要做好与绘图相关的资料准备，比如所需的标准符号、样板图等。

二、绘图技巧1. 掌握基本操作：熟练掌握CAD软件的基本操作是进行绘图的基础。

包括选择绘图工具、调整视图、缩放、平移、旋转等。

2. 保持图纸整洁：在进行绘图时，要注意保持图纸的整洁和美观。

可以通过设置图层、使用图形编辑工具等方式，使得绘图结果更加清晰明了。

3. 使用坐标系：合理使用坐标系有助于提高绘图的准确性和效率。

可以通过设置参照点、使用绝对坐标或相对坐标等方式，快速准确地定位图形的位置和尺寸。

4. 选用合适的命令和工具：CAD软件提供了众多的绘图命令和工具，我们要根据实际需求选择合适的命令和工具进行操作。

比如，在进行图形编辑时，可以使用修剪、延伸、偏移等命令，快速完成图形的调整和修改。

5. 学会使用图层：图层是CAD绘图中重要的组织和管理工具，可以用于控制图形的显示和隐藏，以及进行图形的分类和分层管理。

熟练掌握图层的使用，有助于提高绘图的灵活性和可管理性。

三、常见问题及解决方法在CAD制图的过程中，常常会遇到一些问题，下面列举几个常见问题及解决方法，仅供参考：1. 图形尺寸不准确：可能是因为没有按照比例绘制，或者坐标系设置错误。

解决方法是检查绘图的比例和坐标系设置，适当调整图形的位置和尺寸。

2. 图形缺失或错位：可能是因为操作不当或命令选择错误。

解决方法是仔细检查操作步骤和选择的命令，进行必要的修改和调整。

CAD制图心得37在我使用CAD软件进行制图的过程中，我积累了一些心得和经验。

这些经验对我提高绘图效率和质量非常有帮助。

下面我将分享给大家。

一、选择合适的绘图模板在开始绘图前，选择合适的绘图模板非常重要。

通过选择不同的模板，可以方便地调整图纸的比例、单位和纸张尺寸。

同时，模板中预设的图层和线型可以让我们更便捷地绘制图形，提高效率。

二、熟悉CAD软件的工具栏布局熟悉CAD软件的工具栏布局对于快速、准确地使用软件非常重要。

我们可以通过自定义工具栏，将常用的命令和工具放置在易于访问的位置，提高操作效率。

同时，学习和记忆常用的快捷键也是提高效率的关键。

三、合理使用图层在CAD制图中，合理使用图层可以让我们更好地组织和管理图形。

我通常按照不同的图形元素或功能将不同的图层进行分类，如建筑物、电气、水暖等。

这样做的好处是可以方便地控制图层的显示和隐藏，提高可读性和编辑效率。

四、掌握CAD软件的绘图命令CAD软件提供了丰富的绘图命令，掌握这些命令对于绘制复杂图形和符号非常重要。

例如，我经常使用线、圆、多段线、偏移、修剪、拉伸等命令来完成各种绘图任务。

熟悉并灵活运用这些命令可以提高绘图速度和精度。

五、合理使用CAD中的图形编辑命令除了绘图命令，CAD软件还提供了多种图形编辑命令，如移动、旋转、缩放、镜像、阵列等。

熟练掌握这些命令可以帮助我们对已有的图形进行修改、调整和复制，提高效率和准确性。

六、标注和尺寸标注和尺寸是CAD制图中必不可少的环节。

合理的标注和尺寸可以清晰地传达设计意图和尺寸要求。

我通常采用CAD中的标注、尺寸命令，根据需要添加文字、箭头和标尺线等元素，以便更清晰地表达图纸上的信息。

七、定期保存和备份在进行CAD制图时，定期保存和备份文件是非常重要的。

这样可以避免由于软件崩溃或其他原因导致的数据丢失。

我通常每完成一小部分工作或者进行一些重要的修改后就保存一次，并定期将文件备份到其他存储介质中，以防止数据丢失。

CAD绘图设置心得1. 引言CAD（计算机辅助设计）是现代工程和设计领域中广泛使用的一种工具。

通过合理的CAD绘图设置，可以提高工作效率和工程质量。

本文将分享一些CAD绘图设置的心得和经验，希望对读者在CAD绘图过程中有所帮助。

2. 绘图单位的选择在开始绘图之前，我们需要选择适合的绘图单位。

CAD软件通常提供了多种绘图单位（如毫米、厘米、英寸等），我们需要根据实际需要选择合适的单位。

在选择单位时要考虑到设计图纸的大小，以及后续制作、打印等环节的要求。

3. 绘图比例的设置在CAD绘图中，绘图比例的选择对于绘图的准确性和可读性至关重要。

一般情况下，我们可以根据绘图的实际大小和所用纸张的大小，选择合适的比例。

常见的比例包括1:1、1:50、1:100等。

在设置绘图比例时，我们可以考虑将图纸的实际尺寸和所用纸张的尺寸作为参考。

4. 图层设置图层是CAD绘图中一种重要的组织方式，它可以将图形元素按照不同的特性和属性进行分类。

在进行CAD绘图之前，我们需要合理地设置图层。

首先，我们可以根据绘图内容的不同，创建不同的图层，如绘图、标注、文字等。

其次，我们可以为每个图层设置不同的颜色、线型和线宽等属性，以便在绘图过程中能够清晰地区分不同的图形元素。

5. 标准图框的使用标准图框是CAD绘图中常用的一种元素，它可以提供图纸的边界和其他一些必要的信息。

在绘图过程中，我们可以使用预定义的标准图框，也可以自定义图框。

通过使用标准图框，可以保证不同绘图之间的一致性，提高绘图效率。

6. 尺寸和文字样式的设置尺寸和文字是CAD绘图中重要的元素，合理的尺寸和文字样式设置可以提高图纸的可读性。

在进行CAD绘图之前，我们需要选择适合的尺寸和文字样式。

在设置尺寸时，我们需要考虑到图纸的比例和打印输出的要求。

在设置文字样式时，我们需要选择适合的字体、字号和字间距等参数。

7. 标注和注释的设置标注和注释是CAD绘图中必不可少的一部分，它们可以为图纸提供额外的信息。

CAD制图心得48在我使用CAD进行制图的过程中，我积累了不少心得体会。

下面我将分享我在CAD制图方面的48个心得，希望对广大CAD使用者有所帮助。

1. 确定绘图目的：在开始CAD制图前，要明确绘图的目的和要求，这有助于我们在制图过程中更加专注和有针对性地绘制。

2. 养成良好的习惯：在CAD制图中，养成良好的习惯非常重要。

包括命名规范、图层管理等方面的习惯，可以使我们的制图更加高效和规范。

3. 知道你所使用的CAD软件的快捷键：熟悉软件的快捷键可以大大提高我们的工作效率。

4. 制定绘图流程：制图前，先制定一个合理的绘图流程，可以使我们的绘图更加有条不紊。

5. 精确的尺寸和标注：在CAD制图中，尺寸和标注的准确性非常重要，应该清晰明了地标注尺寸，以便于后续的工作。

6. 使用图块功能：图块功能可以方便我们在制图过程中使用和管理复杂的图形元素。

7. 学会使用图层：图层可以帮助我们更好地组织和管理绘图中的不同内容和元素。

8. 制作图例：对于比较复杂的绘图，制作一个清晰的图例可以使读者更好地理解图纸的内容。

9. 学习3D建模：对于CAD使用者来说，学习3D建模将使我们的设计更加真实和立体。

10. 多使用命令行：命令行是CAD中常用的工具，学会使用命令行可以提高我们的绘图效率。

11. 学会自动排列图纸：CAD软件通常具有自动排列图纸的功能，合理利用这个功能可以使我们的绘图更加整齐和规范。

12. 熟悉单位设置：在CAD制图中，熟悉单位设置可以确保绘图的准确性。

13. 使用图像参照：图像参照可以帮助我们在制图过程中更好地理解和绘制图形。

14. 学会使用偏移命令：偏移命令是CAD中常用的命令，可以快速复制图形并保持与原图形之间的固定距离。

15. 注意图形的完整性：在绘图时要注意图形的完整性，确保图形的闭合和连续性。

16. 学习使用视图功能：视图功能可以帮助我们更好地观察和编辑绘图中的图形。

17. 给绘图增加更多元素：通过添加文字、填充、线型等元素，可以使绘图更加丰富和生动。
