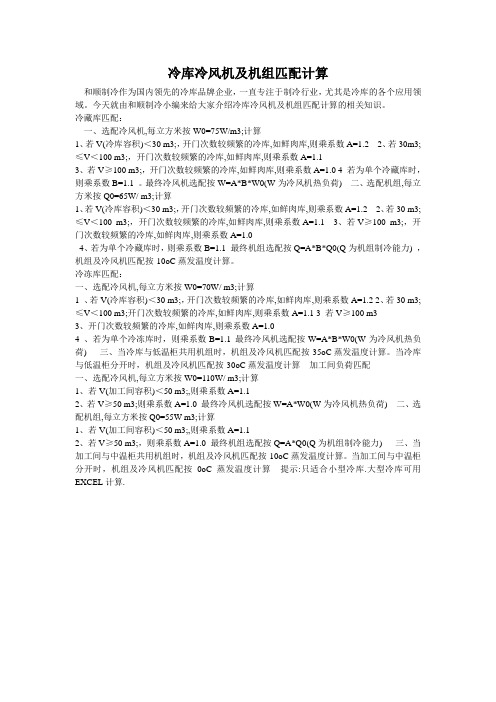

冷库冷风机及机组匹配计算和顺制冷作为国内领先的冷库品牌企业，一直专注于制冷行业，尤其是冷库的各个应用领域。

今天就由和顺制冷小编来给大家介绍冷库冷风机及机组匹配计算的相关知识。

冷藏库匹配：一、选配冷风机,每立方米按W0=75W/m3;计算1、若V(冷库容积)＜30 m3;，开门次数较频繁的冷库,如鲜肉库,则乘系数A=1.22、若30m3;≤V＜100 m3;，开门次数较频繁的冷库,如鲜肉库,则乘系数A=1.13、若V≥100 m3;，开门次数较频繁的冷库,如鲜肉库,则乘系数A=1.0 4 若为单个冷藏库时，则乘系数B=1.1 。

最终冷风机选配按W=A*B*W0(W为冷风机热负荷) 二、选配机组,每立方米按Q0=65W/ m3;计算1、若V(冷库容积)＜30 m3;，开门次数较频繁的冷库,如鲜肉库,则乘系数A=1.22、若30 m3;≤V＜100 m3;，开门次数较频繁的冷库,如鲜肉库,则乘系数A=1.13、若V≥100 m3;，开门次数较频繁的冷库,如鲜肉库,则乘系数A=1.04、若为单个冷藏库时，则乘系数B=1.1 最终机组选配按Q=A*B*Q0(Q为机组制冷能力) ，机组及冷风机匹配按-10oC蒸发温度计算。

冷冻库匹配：一、选配冷风机,每立方米按W0=70W/ m3;计算1 、若V(冷库容积)＜30 m3;，开门次数较频繁的冷库,如鲜肉库,则乘系数A=1.2 2、若30 m3;≤V＜100 m3;开门次数较频繁的冷库,如鲜肉库,则乘系数A=1.13 若V≥100 m33、开门次数较频繁的冷库,如鲜肉库,则乘系数A=1.04 、若为单个冷冻库时，则乘系数B=1.1 最终冷风机选配按W=A*B*W0(W为冷风机热负荷) 三、当冷库与低温柜共用机组时，机组及冷风机匹配按-35oC蒸发温度计算。

当冷库与低温柜分开时，机组及冷风机匹配按-30oC蒸发温度计算加工间负荷匹配一、选配冷风机,每立方米按W0=110W/ m3;计算1、若V(加工间容积)＜50 m3;,则乘系数A=1.12、若V≥50 m3;则乘系数A=1.0 最终冷风机选配按W=A*W0(W为冷风机热负荷) 二、选配机组,每立方米按Q0=55W m3;计算1、若V(加工间容积)＜50 m3;,则乘系数A=1.12、若V≥50 m3;，则乘系数A=1.0 最终机组选配按Q=A*Q0(Q为机组制冷能力) 三、当加工间与中温柜共用机组时，机组及冷风机匹配按-10oC蒸发温度计算。

设计方案设计依据1.中华人民共和国国家标准《冷库设计规范》（GB50072-2001）2.该冷库的工程尺寸及技术要求。

设备主要规格及技术要求1.冷库分为工作间与隔热间两部分。

其中冷库工作间有效工作区原有尺寸为5700mm×3000mm×2600mm；隔热间有效工作区尺寸为1300mm×3000mm×2600mm。

2.冷库工作间要求(1)工作温度为-23℃到-30℃（平时零件储存温度）。

(2)工作间的门采用标准库门，门洞尺寸1000mm×1800mm，门的内外都有把手，方便开启。

工作间具有自动温控门锁，未达到设定温度，无钥匙无法打开，达到设定温度（或断电）后才可打开。

(3)库温-30℃时一次进库铝合金零件重量300kg，入库零件温度30℃。

当冷藏箱温度高于-18℃时，5分钟内温度可以降到-18℃以下；冷藏箱可以在30分钟内零件温度降到-35℃，机组运行压力0.3KG以上。

(4)门外安装风幕机，以减少温度流失。

3.冷库隔热间的要求(1)温度要求≤-10℃(2)隔热间的门采用标准库门，门洞尺寸1000mm×1800mm，采用压紧密封措施，保证门的密封性良好。

(3)门内安装风幕机，以减少温度流失。

4.冷库两部分分别有照明，冷库照明符合国家标准。

5.冷凝器安装在厂房顶部（由于厂房屋顶距地面太高，机组需要做防雨罩。

东北冬天、春天风大容易给防雨罩刮倒，容易伤人及伤物。

建议机组放在室内）。

6.冷库工作间制冷采用双机压缩机设计，两用两备。

7.冷库采用横河川仪无纸记录仪DX2004，精度0.3级，具有24小时记录温度功能。

采用日本岛电控制仪表，精度0.1级。

传感器为PT100工业A级，并且独立与仪表连接。

采用声光报警装置，具有高低温报警功能。

8.控制系统采用PLC控制，由PLC环境控制器与人机界面组成，通过工控机能够实现对冷库各室的监控。

有485通信接口，具备远程数据通讯，能够实现动态检测当前冷库各室的实测温度及设备运行状态等。

低温速冻冷藏冷库设计方案发布时间：0929 11:03:23我公司提高的方案可实现制冷系统的完全自动运行，无需专人值守。

高品质的设备、专业的设计、完善的控制系统、精心的施工可满足用户对冷库性能和可靠性最苛刻的要求。

冷库选用了比泽尔半封闭螺杆系列压缩机、库宝高效冷风机、丹佛斯热力膨胀阀，它们的高性能和高品质能满足用户对可靠性的要求；整个制冷系统与电气控制系统的完美结合，将为用户提供满意的制冷效果；专业化的施工，保证系统内各个部件充分发挥性能；较低的能耗，大大节省了用户的使用费用；充足的备件供应和我公司专业、及时的售后服务解决了用户在使用中的后顾之忧。

一、设计依据：1、按照《冷库设计手册》、《冷库设计规范》GB50072；《制冷设备安装工程施工及验收规范》（GBJ6684）；《工业设备及管道绝热工程施工及验收规范》（GBJ12689）；《工业管道工程施工及验收规范》（GB5023597）；《现场设备工业管道焊接工程施工及验收规范》（GBJ23682）；《机械设备安装及验收规范》进行整个系统的设计施工。

2、工程所在地气象参数资料及建设单位要求。

二、室外设计气象参数（炉霍地区）：夏季室外计算干球温度：31.6℃夏季室外计算湿球温度：26.7℃室外相对湿度：80%室外平均风速：1.0m/s三、设计说明：冷间布局说明：用户提供1000平方米（含冷冻机房）的场地用于修建速冻库、中温冷藏库、高温排酸库。

我公司在由用户提供的建筑平面图，充分了解用户使用情况后，提出以下库间设计方案：该冷库为炉霍县牛羊肉联合加工厂配套设施，主要功能是为省内外各大超市提供精品分割冷鲜牦牛肉。

修建速冻能力为6T/天的速冻库三间，预留一间速冻库，中温冷藏库两间冷藏量分别为270T和480T，高温排酸库三间冷藏量分别为220T、220T、110T，考虑该冷库主要为市场配套以上量已能满足市场的需要。

该库群总共设置13个冷库，其中速冻库三间，预留速冻库一间，中温冷藏库两间，高温冷藏库三间，内容积4000立方米，总库容可达到800吨。

水冷螺杆式冷水机组目录 1系统构成 2工作原理 3产品特点 1系统构成编辑水冷螺杆式冷水机组主要由半封闭式螺杆压缩机、壳管式冷凝器、干燥过滤器、热力膨胀阀、壳管式蒸发器、以及电器控制部分等组成。

水冷螺杆式冷水机组也是冷水机组的一种，由于它的主要构成部件使用了螺杆式压缩机，所以名称可称谓水冷螺杆式冷水机组。

它的冷冻出水温度范围为3℃~20℃，可广泛应用于塑胶，电镀，电子，化工，制药，印刷，食品加工等各种工业冷冻制程需使用冷冻水的领域，或大型商场，酒店，工厂，医院等各种中央空调工程中需使用冷冻水集中供冷的领域。

2工作原理编辑机组制冷时，压缩机将蒸发器内低温低压制冷剂吸入气缸，经过压缩机做功，制冷剂蒸气被压缩成为高温高压气体，经排气管道进入冷凝器内。

高温高压的制冷剂气体在冷凝器内与冷却水进行热交换，把热量传递给冷却水带走，而制冷剂气体则凝结为高压液体。

从冷凝器出来的高压液体经热力膨胀阀节流降压后进入蒸发器。

在蒸发器内，低压液体制冷剂吸收冷冻水的热量而汽化，使冷冻水降温冷却，成为所需要的低温用水。

汽化后的制冷剂气体重新被压缩机吸入进行压缩，排入冷凝器，这样周而复始，不断循环，从而实现对冷冻水的冷却。

从机组出来的冷冻水，进入室内的风机盘管、变风量空气调节机等末端装置，在室内与对流空气发生热交换，在此过程中，水由于吸收室内空气的热量（向室内空气散热）而温度上升，而室内空气经过室内换热器后温度下降，在风机的带动下，送入室内，从而降低室内的空气温度，而温度上升后的冷冻水在水泵的作用下重新进入机组，如此循环，从而达到连续制冷的目的。

3产品特点编辑（1）机组压缩机选用名牌半封闭螺杆式压缩机及电控元件，配备换热高效优质铜管制作的冷凝器及蒸发器；（2）配备各类安全保护装置，性能稳定、噪音低、使用寿命长、操作简单；采用液晶显示人机界面，操作简单便捷，运行状况一目了然；（3）机型有采用单压缩机或多压缩机组合制冷系统。

压缩机可依负载变化，自动交替运转，平衡各压缩机的运行时数，达到节省能耗及延长了冷水机组的使用期限的效果。

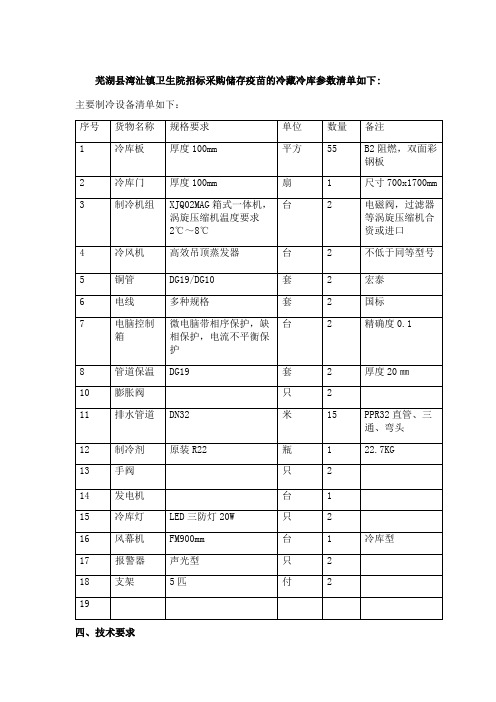

芜湖县湾沚镇卫生院招标采购储存疫苗的冷藏冷库参数清单如下: 主要制冷设备清单如下：四、技术要求1、符合国家GB50072-2010技术要求。

2、制冷机房应设置事故排风装置。

3、冷间内动力、照明、控制线路应根据不同的冷间温度要求，选用适用的耐低温的铜芯电力电缆，并宜明敷，且必须采取可靠的防火和防止产生冷桥的措施。

4、采用单台制冷机组分散布置，冷间温度、空气冷却器、除霜应能自动控制，制冷系统全自动运行，且应实现制冷工艺的安全保护要求。

5、符合消防安全要求。

五、参数要求：1、库体部分1.1库内容积：冷库容积按照指定实际容积订制；1.2 库板：采用国内知名品牌聚氨酯发泡双面彩钢板，发泡密度≥40kg/m3，双面彩钢高密度聚氨酯保温板，彩钢板厚度≥0.5mm，整体厚度≥100mm。

库体为偏芯钩连接。

1.3 冷库门：聚氨酯整体发泡标准冷库门，门厚≥100mm。

冷库门的结构形式为半埋门，门上使用自限温加热线；1.4 冷库门锁：采用专用冷库门锁，可从冷库内部开启，防止操作人员被误关在库内，发生安全事故。

1.5 冷库照明：库内设置防潮、防爆、防冻、防水级照明灯。

冷库照明系统由机组温控器控制，无需外接电缆、照明灯及开关，保证冷库用电安全。

2、制冷系统2.1制冷机组：两套规格不小于2匹。

箱式一体机制冷系统使用R22制冷剂，在室外机中预充制冷剂，不能现场充注；室外机的噪音低于45dB；制冷系统具有高、低压保护功能；2.2蒸发器使用高效冷风机，电机功率小于200W，融霜方式为电热融霜，并具有过热保护功能；2.3 电源电压：380V（50Hz）。

2.4 制冷配件：国内外知名品牌制冷配件，电磁阀、过滤器，数显电动机综合保护器等。

所有管件的连接方式为焊接，不能使用螺纹连接.2.5 制冷剂： R22。

2.6 温控器：国内外知名品牌温控器，采用人性化设计，可以通过有线的方式放置在冷库门旁边，或按用户指定位置安装，方便用户操作。

同时，温控器可显示制冷机组、当前库温，化霜状态，冷库灯状态。

大型冷库制冷系统设计方案一、项目规模本项目为高低温综合冷链配送中心，冷库总占地面积为6948㎡，设计可储存货量为7000吨。

设计日周转率为存货量的10%，即日进出货量为700吨，则年周转货量约为20万～25万吨。

序号库温（℃）面积（㎡）高度（m）库容（m³）设计存货量（t）#3栋01低温库-24100611.65125752012#3栋02低温库-24101011.65126252020#3栋01高温库0~41017 4.655593.5895#3栋02高温库0~4788 4.654334693#2栋01低温库-24265 4.651590254#2栋02低温库-24266 4.651596255#2栋高温库0~4948 4.655688910合计7040二、设计依据用户提供的相关技术参数、厂区及冷库平面方案图及国家有关规范：[1]《民用建筑供暖通风与空气调节设计规范》GB50736-2012[2]《冷库设计规范》GB50072—2021[3]《室外装配冷库设计规范》SBJ17-2009[4]《设备及管道保温技术通则》GB4272-92[5]《冷库制冷设计手册》商业部设计院著[6]《冷库及冷藏技术》[7]《冷库制冷供液设计》[8]《民用建筑暖通空调设计技术措施》[9]《制冷设备、空气分离设备安装工程施工及验收规范》GB 50274-2010[10]《氢氯氟烃，氢氟烃类制冷系统安装工程施工及验收规范》SBJ14-2007三、制冷设计1．计算方法如何选择冷库适配的制冷设备需要对该冷库的冷量需求进行核算，不同的冷库的热负荷来源不尽相同。

食品冷库的热量来源主要有以下几个方面：1维护结构传热引起的耗冷量Q1：库外空气和太阳辐射透过围护结构向库内传热。

2食品冷加工耗冷量Q2：食品在冷却、冻结和冷藏过程中释放的显热、潜热和呼吸热。

3通风换气耗冷量Q3：蔬果类冷库需要向库内通入新风，新风温度一般高于库内温度所带来的热量。

目录珠海格力电器简介.................................................................................................................................质量体系..................................................................................................................................................制造商资格声明.....................................................................................................................................设计方案.........................................................................................................................................一、空调计算参数........................................................................................................................二、空调使用区域设计负荷......................................................................................................三、空调系统设计说明及设备选型.........................................................................................四、产品概述 ................................................................................................................................五、格力中央空调施工方案......................................................................................................六、售后服务承诺书 ...................................................................................................................七、湖南螺杆机部分用户 ........................................................................................................珠海格力电器简介珠海格力电器股份有限公司是目前全球最大的集研发、生产、销售、服务于一体的专业化空调企业，“格力”空调是中国空调行业唯一的“世界名牌”。

第二章 LH系列螺杆式水冷冷水机组(R22)一、产品概述1、产品特点：在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。

在名义工况下的制冷量范围为：190～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。

1）高效节能◆采用满液式蒸发方式A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。

B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。

C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提升了机组的制冷量和能效比。

D、热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。

E、热回收器内置于壳管冷凝器中，不附加占用空间，外形简洁美观。

F、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热水的清洁卫生。

◆新型节流A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。

B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。

C、机组的部分负荷效率始终保持最高，运行范围更宽。

获取中国首批冷水机组节能认证证书◆多机并联、部分负荷效率更高A、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。

B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指标。

C、格力满液式多机并联技术，可设置双机并联运行，也可设置单机独立运行，部分负荷运行时效率更高，IPLV值可高达7.5。

部分负荷效果图◆容量调节与机组负荷匹配A、可根据用户需求进行有级或无级容量调节。

B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。

C、无级滑阀调节强制输气，与实际负荷完全匹配。
