型钢混凝土组合结构的工艺原理、施工工艺流程

型钢混凝土组合结构的工艺原理施工工艺流程型钢混凝土组合结构是将钢筋混凝土与型钢结构相结合的建筑结构形式。

它可以充分利用钢材的高抗拉强度和混凝土的高抗压强度，同时发挥各自优势，使结构具有良好的整体性、刚度和抗震性能。

其工艺原理和施工工艺流程如下：一、工艺原理：1.力学连接：型钢与混凝土之间采用了多种力学连接方式，主要有焊接、螺栓连接和粘结连接。

其中，钢筋焊接和混凝土粘结连接是常用的连接形式。

通过这些连接方式，实现了型钢与混凝土的力学衔接，使二者形成合理的受力传递路径。

2.协同工作：在型钢混凝土组合结构中，型钢与混凝土共同承担荷载。

型钢提供了高强度和刚度，能够承受较大的拉、剪和弯矩荷载；混凝土则能够提供较高的抗压强度和良好的抗震性能。

二者相互协同工作，形成了双重受力机制，使结构具有更好的整体性能。

二、施工工艺流程：1.型钢加工：首先，对型钢进行裁切加工，根据设计要求和构件形状，将型钢按照要求的尺寸进行切割。

2.型钢准备：对加工好的型钢构件进行打磨、除锈和涂防锈漆等处理，以提高其表面质量和防腐蚀能力。

3.钢筋预埋：将预先制作好的钢筋粘结焊接到型钢构件上，并将其预埋到混凝土模板内，以便混凝土浇筑后形成钢筋混凝土组合结构。

4.模板安装：在预埋好的钢筋上安装混凝土模板，按照设计要求进行模板定位和固定。

确保模板的稳固和符合设计要求。

5.混凝土浇筑：在模板安装完成后，进行混凝土浇筑。

根据设计要求选用适宜的混凝土配合比，将混凝土均匀地倒入模板内，利用振动棒进行振捣和排气。

6.养护和拆模：混凝土浇筑完成后，对其进行适当的养护措施。

保养期间，要注意浇水养护，保持混凝土的湿润。

待混凝土强度达到设计要求后，进行拆模。

7.防护层施工：完成拆模后，进行防护层施工。

防护层可以采用涂刷或者喷涂的方式进行，以提高结构的耐久性和防腐蚀能力。

8.收尾工作：施工完成后，进行收尾工作，包括清理施工现场、处理废弃物等。

综上所述，型钢混凝土组合结构既充分发挥了钢材和混凝土的优点，又解决了传统钢结构和混凝土结构的一些弱点。

压型钢板与混凝土组合楼板设计一、设计原理压型钢板与混凝土组合楼板是将压型钢板与混凝土组合使用，通过协同工作来承担楼板的承载作用。

压型钢板的主要作用是作为临时支撑构件，在施工期间承担楼板自重和施工荷载，而混凝土则作为最终的承载层，为楼板提供冷弯承载力。

二、施工工艺1.钢板安装：先将支撑架安装在砼墙或钢柱上，然后将压型钢板放置在支撑架上，并进行固定。

2.钢板预应力：将钢板与混凝土组成整体后，利用拉拢装置对钢板进行预应力，使其在整个使用寿命内保持一定的形状和刚度。

3.混凝土浇筑：将混凝土倒入钢板内，并通过振捣等工艺使其与钢板完全结合。

在浇筑过程中需要控制浇筑速度和浇筑量，以确保混凝土的质量。

4.养护：在混凝土浇筑后，对其进行适当的养护，以保证混凝土的强度和稳定性。

三、构造细节1.压型钢板：选择适当的压型钢板，根据楼板负荷和跨度进行计算，以确保其具有足够的承载力和刚度。

常用的压型钢板有H型钢、冷弯薄壁钢等。

2.钢筋：在混凝土部分进行加固，增加楼板的强度和抗震性能。

根据设计要求，布置合理的钢筋增强。

3.抗裂措施：由于压型钢板与混凝土的膨胀系数不同，容易出现裂缝。

为了减小裂缝的产生，可以在混凝土表面进行预应力、采用加网或设置无纺布等防裂措施。

四、设计优势1.承载能力：压型钢板与混凝土组合楼板具有较好的承载能力，能够满足大跨度楼板的需要。

2.抗震性能：压型钢板能有效提高楼板的抗震性能，减小楼板的振动，提高整个结构的稳定性。

3.施工快速：压型钢板与混凝土组合楼板采用工厂化生产和现场拼装的方式施工，可以大大提高施工效率，缩短工期。

4.节约成本：压型钢板与混凝土的结合使得楼板结构较轻，可以减少材料的使用量，降低工程造价。

总之，压型钢板与混凝土组合楼板设计具有较好的承载能力、抗震性能和施工效率，在实际工程中得到了广泛应用。

但在设计和施工过程中需要考虑材料的选择、结构的合理性以及施工质量控制等因素，以确保楼板的安全和稳定。

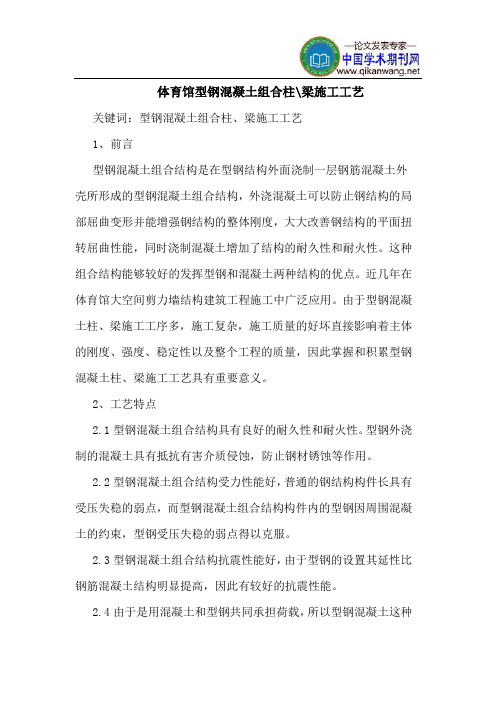

体育馆型钢混凝土组合柱\梁施工工艺关键词：型钢混凝土组合柱、梁施工工艺1、前言型钢混凝土组合结构是在型钢结构外面浇制一层钢筋混凝土外壳所形成的型钢混凝土组合结构，外浇混凝土可以防止钢结构的局部屈曲变形并能增强钢结构的整体刚度，大大改善钢结构的平面扭转屈曲性能，同时浇制混凝土增加了结构的耐久性和耐火性。

这种组合结构能够较好的发挥型钢和混凝土两种结构的优点。

近几年在体育馆大空间剪力墙结构建筑工程施工中广泛应用。

由于型钢混凝土柱、梁施工工序多，施工复杂，施工质量的好坏直接影响着主体的刚度、强度、稳定性以及整个工程的质量，因此掌握和积累型钢混凝土柱、梁施工工艺具有重要意义。

2、工艺特点2.1型钢混凝土组合结构具有良好的耐久性和耐火性。

型钢外浇制的混凝土具有抵抗有害介质侵蚀，防止钢材锈蚀等作用。

2.2型钢混凝土组合结构受力性能好，普通的钢结构构件长具有受压失稳的弱点，而型钢混凝土组合结构构件内的型钢因周围混凝土的约束，型钢受压失稳的弱点得以克服。

2.3型钢混凝土组合结构抗震性能好，由于型钢的设置其延性比钢筋混凝土结构明显提高，因此有较好的抗震性能。

2.4由于是用混凝土和型钢共同承担荷载，所以型钢混凝土这种组合结构能节约大量钢材。

2.5钢构件长、重，且构件均在工厂预制，比在施工现场加工质量好，进度快。

但需要根据现场进度进行运输吊装和立体交叉作业，施工难度大，必须严密组织施工安装。

3、适用范围型钢混凝土组合结构是在钢结构和混凝土结构基础上发展起来的一种新型结构体系。

适用于体育馆大空间剪力墙结构工程。

4、工艺原理型钢混凝土组合结构是由型钢、主筋、箍筋及混凝土结构组合而成。

核心部分为型钢结构构件，其外部是以箍筋约束并配置适当纵向受力主筋的混凝土结构。

型钢混凝土组合结构是在混凝土内配置型钢以便提高结构的抗剪能力，从而减小梁柱截面尺寸。

型钢混凝土组合结构能够较好发挥的型钢和混凝土两种材料的优点,其施工兼具钢柱与钢筋混凝土柱的优点。

型钢混凝土组合结构技术规程1. 引言型钢混凝土组合结构是一种结合了钢结构的高强度和钢筋混凝土结构的耐久性和抗震性能的新型建筑结构形式。

该技术能够充分发挥型钢的抗拉和抗剪性能，同时利用钢筋混凝土的抗压性能，为建筑结构提供更好的整体性能。

本文将介绍型钢混凝土组合结构的技术规程，包括设计要求、施工工艺、质量控制等方面。

2. 设计要求2.1 型钢选择在型钢混凝土组合结构中，应选择具有较高强度和良好可焊性的型钢。

常见的型钢有工字钢、槽钢、角钢等。

设计时应根据结构承载力和抗震性能要求，合理选择型钢的规格和型号。

2.2 混凝土选择混凝土的强度等级应根据结构的受力特点和使用要求确定。

同时，还需要考虑混凝土的耐久性和抗裂性能。

混凝土配合比应按照相关标准确定，确保混凝土的强度和工作性能符合设计要求。

2.3 接头设计型钢与钢筋混凝土的连接采用螺栓连接、焊接或粘接等方式。

接头设计应满足强度和刚度要求，并确保与结构其他部分的协调性。

在设计接头时，还需要考虑金属界面的防腐蚀和防锈措施。

3. 施工工艺3.1 型钢加工和制造型钢应按照设计要求进行加工和制造。

加工过程中应注意控制尺寸公差和表面质量，确保型钢的精度和质量。

在焊接过程中，应采取有效的预热和热处理措施，保证焊接接头的强度和可靠性。

3.2 钢筋混凝土施工钢筋混凝土施工应按照相关规程进行，包括模板安装、钢筋布置、混凝土浇筑和养护等工艺。

在施工过程中，应注意保证混凝土的均匀性和密实性，控制混凝土的温度和湿度，避免龟裂和脱层等问题。

3.3 型钢与混凝土连接型钢与混凝土的连接应按照设计要求进行，包括焊接、螺栓连接或粘接等方式。

在连接过程中，应严格控制连接的位置和尺寸，并进行必要的质量检验和测试。

连接部位应满足强度和刚度要求，确保结构的安全性和稳定性。

4. 质量控制4.1 型钢质量控制型钢应进行材料强度和化学成分分析，确保符合设计和标准要求。

在型钢加工和制造过程中，应进行尺寸和表面质量的检查，确保型钢的精度和质量。

型钢混凝土组合结构施工方案一、施工方案1.确定结构布置方案：根据设计要求和施工条件，确定型钢混凝土组合结构的布置方案，包括建筑的平面布置、立面形式和结构布局等。

2.编制施工图纸：在确定好结构布置方案后，根据设计要求编制详细的施工图纸，包括结构节点、型钢尺寸和混凝土浇筑等详细信息。

3.预制型钢构件：根据施工图纸进行型钢构件的预制，包括切割、焊接、热处理等工艺。

4.混凝土浇筑：按照施工图纸的要求进行混凝土的浇筑，采用合适的模板和支撑系统进行施工。

5.型钢的连接：采用焊接、螺栓连接等方式将型钢构件连接成整体结构，保证连接的牢固和稳定。

6.钢筋的布置：在混凝土浇筑前，根据设计图纸的要求进行钢筋的布置，保证混凝土结构的强度和稳定性。

7.混凝土的养护：混凝土浇筑后，进行养护保养，保证混凝土的强度和耐久性。

二、材料选用1.型钢：选用优质的型钢材料，如Q235B、Q345B等，具有良好的强度和韧性，保证结构的承载力和抗震性能。

2.混凝土：选用优质的混凝土材料，按照设计要求进行配制，充分保证混凝土的强度和稳定性。

3.钢筋：选用优质的钢筋材料，按照设计要求进行加工和布置，保证混凝土结构的强度和韧性。

4.连接件：选用优质的焊接材料和螺栓连接件，保证连接的牢固和稳定。

三、施工工艺1.型钢的预处理：型钢构件在使用前要进行切割、焊接和热处理等预处理工艺，保证型钢的质量和尺寸精度。

2.模板和支撑系统：根据施工图纸的要求，选择合适的模板和支撑系统，保证混凝土浇筑时的准确性和稳定性。

3.混凝土的浇筑：按照施工图纸的要求进行混凝土的浇筑，注意混凝土的均匀性和密实性，避免产生空洞和裂缝。

4.钢筋的布置：在混凝土浇筑前，按照设计要求进行钢筋的布置，保证钢筋的正确位置和间隔，以提高结构的抗震性能。

5.型钢的连接：采用焊接或螺栓连接的方式将型钢构件连接成整体结构，保证连接的牢固和稳定。

6.混凝土的养护：混凝土浇筑后，进行养护保养，包括保湿、防裂、防冻等措施，保证混凝土的强度和耐久性。

型钢混凝土组合结构多梁交叉节点施工工法型钢混凝土组合结构多梁交叉节点施工工法一、前言型钢混凝土组合结构多梁交叉节点施工工法是一种常用的施工方法，旨在提高结构的承载能力和抗震性能。

本篇文章将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点型钢混凝土组合结构多梁交叉节点施工工法具有以下特点：1. 结构刚性高：通过使用型钢和混凝土的组合，节点处的刚性得到了显著提升，提高了整体结构的稳定性和承载能力。

2. 施工便捷：采用该工法可以简化节点构造，减少施工工序和消耗时间，提高工作效率。

3. 抗震性能好：节点的刚性提高了结构在地震等外力作用下的抵抗能力，进一步提高了结构的安全性。

4. 高可塑性：该工法在设计上考虑到了结构的变形能力，使得结构在发生变形时能够有一定的可塑性，增加了整体结构的韧性。

5. 可持续性好：型钢和混凝土都是常用的建筑材料，且具有一定的抗腐蚀能力和耐久性，因此该工法可以有效延长结构的使用寿命。

三、适应范围型钢混凝土组合结构多梁交叉节点施工工法适用于各种建筑类型和规模，特别适用于高层建筑和大跨度结构。

该工法广泛应用于桥梁、公寓、商业综合体、体育馆等建筑领域。

四、工艺原理型钢混凝土组合结构多梁交叉节点施工工法的原理是通过型钢与混凝土相互配合，形成一个整体结构。

具体实现原理包括以下几个方面：1. 型钢的引入：在节点处引入型钢构件，增加节点部位的刚性和承载能力。

2. 预埋件的使用：在节点处预留预埋件孔，提高节点的连接性和稳定性。

3. 混凝土浇筑：将混凝土浇筑在节点处，与型钢构件相结合，形成整体结构。

五、施工工艺型钢混凝土组合结构多梁交叉节点施工工法的施工工艺包括以下几个阶段：1. 材料准备：准备型钢构件、混凝土、预埋件等施工材料。

2. 模板安装：安装节点处的模板，确保混凝土浇筑时形成预定形状。

3. 预埋件安装：在模板中预留好的预埋件孔中安装预埋件，保证节点的连接性。

型钢混凝土组合构造施工工法完毕人: 赵金琴晋中建设集团第一建筑工程有限企业二〇一五年十二月十五日目录1.序言 (2)2.工法特点 (2)3.合用范围 (2)4.工艺原理 (3)5.工艺流程及操作要点 (3)6.材料及机械设备 (11)7.质量规定 (12)8.安全规定 (13)9.效益分析 (14)10.应用实例 (14)型钢混凝土组合构造施工工法1.序言伴随高层、超高层建筑旳发展, 单纯旳钢筋混凝土构造体系无法满足建筑使用功能旳需要, 怎样减少构造构件旳截面尺寸, 减少构造构件占去旳有效建筑面积是建筑构造契待处理旳问题。

近几年, 钢与混凝土组合构造得到很快旳发展, 这种构造体系是充足运用了钢和混凝土两种材料旳长处, 让两种材料协同受力, 从而有效减少了构造构件旳截面尺寸, 满足建筑使用功能规定, 提高整个建筑物旳品质, 因此掌握和积累型钢柱砼施工具有非常重要旳意义。

结合荣军苑住宅小区2#底商住宅楼工程实际, 总结在型钢混凝土组合构造施工过程中技术工艺质量控制要点, 为此后型钢混凝土施工提供了非常宝贵旳实践经验和技术指导, 以此为基础, 进行归纳和总结,形成本工法, 极具推广应用价值。

2.工法旳特点型钢混凝土组合构造又称劲性混凝土构造或包钢混凝土构造, 是在型钢构造外面包裹一层钢筋混凝土外壳形成旳型钢混凝土组合构造。

由于在钢筋混凝土中增长了型钢骨架, 使得这种构造具有钢构造和混凝土构造旳双重长处。

2.1型钢混凝土设计上不受含钢率限制, 刚度、承载力高。

型钢混凝土构造旳构件旳承载能力可以高于同样尺寸旳钢筋混凝土构件旳一倍以上, 因此, 对于高层建筑, 既可以减小构件截面, 又可以增长使用面积和层高, 其经济效益明显。

2.2型钢混凝土组合构造受力性能好, 一般旳钢构造构件常具有受压失稳旳弱点, 而型钢混凝土构造构件内旳型钢因周围混凝土旳约束, 型钢受压失稳旳弱点得到了克服。

2.3型钢混凝土组合构造抗震性能好, 由于型钢旳设置其延性比钢筋混凝土构造有明显提高, 因此在大震中此种构造展现出很好旳抗震性能。

型钢混凝土结构的施工型钢混凝土结构施工是指利用型钢和混凝土进行组合施工的一种建筑结构形式。

相比传统的钢结构和混凝土结构，型钢混凝土结构具有更好的抗震性、刚度和承载力，同时还具备较好的防火性能。

本文将详细介绍型钢混凝土结构施工的流程和注意事项。

1.准备工作：确定施工方案，制定详细的施工计划和时间表。

根据施工图纸，准备所需材料和设备，包括型钢、混凝土、脚手架、钢筋等。

2.基础施工：按照设计要求和图纸，在施工现场进行基础施工。

首先进行基坑开挖和土方处理，然后进行基槽排版和基础浇筑。

浇筑混凝土前，需进行地基处理，包括打夯和灌浆等。

3.立柱和梁的预制：根据施工图纸和设计要求，预制型钢柱和梁。

具体包括切割型钢、修整焊缝和进行防锈处理。

预制完成后，对型钢柱和梁进行质量检验和保护措施。

4.柱、梁与基础连接：将预制的型钢柱和梁与基础进行连接。

首先进行沉降调整和校正，然后用螺栓、焊接等方式固定柱与地基之间的连接。

连接完成后，进行质量验收和强度检测。

5.楼板和墙体施工：使用钢筋网格和型钢等材料，进行楼板和墙体的施工。

首先根据设计要求制作模板，然后进行钢筋绑扎和混凝土浇筑。

楼板和墙体施工完成后，进行质量验收和检测。

6.安装和配管：安装型钢混凝土结构的附属设备和配管，包括电力系统、给排水系统、通风系统等。

根据设计要求进行安装和连接，完成后进行功能测试和质量验收。

7.完善和保护：对施工完成的型钢混凝土结构进行完善和保护。

具体包括清理现场、除锈涂漆、防水处理和安全警示标识等。

同时，对于结构的稳定性、承载力和安全性进行全面检测和评估。

1.材料质量：应选择符合国家标准和设计要求的型钢和混凝土材料，进行质量检验和验收。

预制构件的制作要求严格，确保焊缝质量和型钢表面的防锈处理。

2.施工工艺：施工过程中需要按照设计要求和施工图纸进行施工，确保型钢和混凝土的相互作用和结构的稳定性。

特别是在连接柱、梁与基础时，要保证连接的牢固性和稳定性。

大截面异形型钢-混凝土组合柱施工工法大截面异形型钢-混凝土组合柱施工工法一、前言大截面异形型钢-混凝土组合柱施工工法是近年来发展起来的一种新型施工工法，通过将钢材与混凝土有机的结合起来，形成一种新的结构形式，具有较高的抗剪能力和承载力。

本文将详细介绍该工法的特点、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析，并结合实际工程实例，向读者展示该工法的可行性以及应用前景。

二、工法特点1. 抗震性能优越：大截面异形型钢-混凝土组合柱具有较高的强度和刚度，能够有效地分担水平荷载和垂直荷载，在地震等灾害环境下具备可靠的抗震能力。

2. 施工周期短：由于采用预制构件和标准化设计，降低了施工工期，提高了施工效率。

3. 施工质量可控：预制构件和标准化设计能够有效控制施工质量，确保工程质量达到设计要求。

4. 经济效益显著：大截面异形型钢-混凝土组合柱施工工法可通过节省钢材和混凝土用量，降低了工程成本，提高了经济效益。

5. 设计灵活多样：可以根据不同的工程要求进行设计，适用于不同类型的建筑物。

三、适应范围大截面异形型钢-混凝土组合柱施工工法适用于高层建筑、桥梁、电力设备等建筑工程，尤其适用于需要较大截面尺寸的工程。

四、工艺原理该工法的基本原理是将大截面异形型钢与混凝土结合在一起，通过钢与混凝土之间的粘结作用来提高整体结构的抗剪能力和承载力。

在实际施工中，采取以下技术措施：1. 钢材的选择：选择优质的大截面异形型钢材，确保钢材的强度和刚度满足设计要求。

2. 钢材表面处理：对钢材表面进行除锈、清洗等处理，提高钢材与混凝土之间的粘结强度。

3. 钢材-混凝土粘结：采用粘结剂或粘结材料，将钢材与混凝土粘结在一起，形成一体化的结构，提高整体抗剪能力。

4. 构件预制：对钢材与混凝土构件进行预制处理，以提高施工效率和质量控制。

五、施工工艺1. 确定施工方案：根据设计要求，确定施工方案和工艺流程。

2. 施工准备：准备所需材料、机具设备、施工人员等，并进行必要的场地清理和布置。

xxxxxx工程型钢与混凝土组合结构施工方案型钢与混凝土组合结构施工方案1工程概况xxxxxx工程位于2应用部位及特点本工程28根框架柱型钢混凝土柱，截面尺寸及高度见设计图纸。

2.1框架梁钢筋与型钢柱连接型式比较复杂，现场钢筋通过连接器和连接板与十字型钢柱连接，焊接工作量大。

采用连接板连接时，当梁钢筋上铁或下铁为上下两排时。

应在现场分别将上下排钢筋与连接板上皮及下皮焊接，施工难度大。

2.2柱头部位钢筋较密，且存在多根框架梁相交于同一柱头的现象，导致多层钢筋互相重叠，钢筋与型钢柱连接及钢筋标高的控制难度很大。

3施工工艺流程4主要操作要点4.1安装钢柱柱脚埋件4.1.1钢结构的基础预埋工程非常关键，它影响第一节钢柱的安装精度乃至关系到整个工程钢结构的安装质量。

4.1.2预埋件的定位安装在基础模板支设完后，校正并加固牢固，检查合格后，安装柱脚埋件，并在四个方向加固，利用500mm高程控制线控制埋件的高度。

浇筑混凝土时，拉通线控制，专人在纵横两个方向用经纬仪看护，以避免位移。

同时安放调节螺母，用于调节钢柱埋件的标高。

4.1.3预埋件的保护埋件调整验收后，在螺栓丝头部位上涂黄油并包上油纸保护。

在浇筑基础混凝土前再次复核，确认其位置及标高准确、固定牢固后方可进行浇灌工序。

在后续施工时对地脚螺栓采取严格的保护措施，严禁碰撞和损坏；在钢柱安装前要将螺纹清理干净，对已损伤的螺牙要进行修复。

4.2型钢柱的安装4.2.1安装流程4.2.2测量定位型钢柱安装前，安装现场应测设并标识出所安装的每个型钢柱的十字轴线，作为型钢柱安装定位及控制安装参数的依据。

4.2.3钢柱吊装前检查、核对成品型钢柱进场后，技术人员按照规范及图纸要求进行复核，并检查型钢柱的外形尺寸及运输过程中的变形情况，对变形部位进行修复处理。

吊装前，技术人员应根据拟吊装的部位核对型钢柱型号。

4.2.4钢柱吊装就位用起重机械将核对无误的型钢柱垂直吊至拟安装的部位，并在型钢柱对接部位放置一圈A 6钢筋，预留出调整空间，方便后续的型钢柱校正等施工4.2.4-1型钢柱安装示意图1.1.5钢柱临时固定型钢柱吊装就位后，四周耳板用连接钢板夹紧并用螺栓临时固定。
