热工测量及仪表试卷

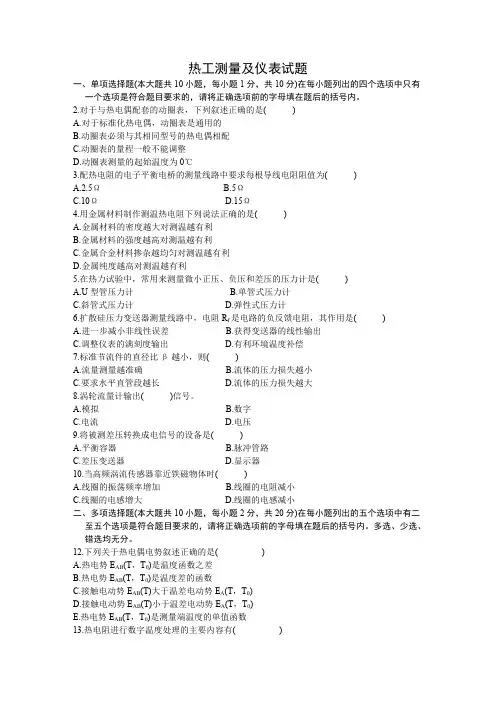

热工测量及仪表试题一、单项选择题(本大题共10小题，每小题1分，共10分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

2.对于与热电偶配套的动圈表，下列叙述正确的是( )A.对于标准化热电偶，动圈表是通用的B.动圈表必须与其相同型号的热电偶相配C.动圈表的量程一般不能调整D.动圈表测量的起始温度为0℃3.配热电阻的电子平衡电桥的测量线路中要求每根导线电阻阻值为( )A.2.5ΩB.5ΩC.10ΩD.15Ω4.用金属材料制作测温热电阻下列说法正确的是( )A.金属材料的密度越大对测温越有利B.金属材料的强度越高对测温越有利C.金属合金材料掺杂越均匀对测温越有利D.金属纯度越高对测温越有利5.在热力试验中，常用来测量微小正压、负压和差压的压力计是( )A.U型管压力计B.单管式压力计C.斜管式压力计D.弹性式压力计6.扩散硅压力变送器测量线路中，电阻R f是电路的负反馈电阻，其作用是( )A.进一步减小非线性误差B.获得变送器的线性输出C.调整仪表的满刻度输出D.有利环境温度补偿7.标准节流件的直径比β越小，则( )A.流量测量越准确B.流体的压力损失越小C.要求水平直管段越长D.流体的压力损失越大8.涡轮流量计输出( )信号。

A.模拟B.数字C.电流D.电压9.将被测差压转换成电信号的设备是( )A.平衡容器B.脉冲管路C.差压变送器D.显示器10.当高频涡流传感器靠近铁磁物体时( )A.线圈的振荡频率增加B.线圈的电阻减小C.线圈的电感增大D.线圈的电感减小二、多项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的五个选项中有二至五个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

多选、少选、错选均无分。

12.下列关于热电偶电势叙述正确的是( )A.热电势E AB(T，T0)是温度函数之差B.热电势E AB(T，T0)是温度差的函数C.接触电动势E AB(T)大于温差电动势E A(T，T0)D.接触电动势E AB(T)小于温差电动势E A(T，T0)E.热电势E AB(T，T0)是测量端温度的单值函数13.热电阻进行数字温度处理的主要内容有( )A.R/V电阻电压转换B.冷端温度自动补偿C.非线性校正D.A/D转换E.标度变换15.双波纹管差压计测量差压用于显示( )A.炉膛负压B.水位C.尾部烟道压力D.流量E.送风系统的压力16.测压仪表的标尺上限不宜取得太小，主要考虑到弹性元件有( )A.刚度B.滞后效应C.灵敏度D.温度特性E.弹性疲劳17.标准节流装置的取压方式主要有( )A.损失取压B.法兰取压C.理论取压D.角接取压E.任意取压18.涡轮流量计仪表的仪表常数ζ通过( )给出其值。

1.某测温仪表的准确度等级为1.0级，绝对误差为1 ℃，测量下限为负值（下限的绝对值为测量范围的10%），试确定该表的上限值、下限值及量程。

2.用测量范围为-50～+150kPa的压力表测量140kPa压力时，仪表示值为+142kPa，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

3.某1.5级测量范围为0～100kPa的压力表，在50kPa、80kPa、100kPa三点校验时，其示值绝对误差分别为-0.8kPa，+12kPa和+1.0kPa，试问该表是否合格？4.某0.5级测量范围为0～1000℃的测温仪表，满量程时指针转角为270°，此温度计的校验结果见表1，求：⑴各读数的绝对误差；⑵该仪表的基本误差；⑶仪表的灵敏度。

⑴用一块普通万用表测量同一电压，重复测量15次后所得结果的误差。

⑵观测者抄写记录时错写了数据造成的误差。

⑶在流量测量中，流体温度、压力偏离设计值造成的流量误差。

6.用热电偶重复8次测量某恒温箱温度，动圈式仪表的示值（以毫伏表示）见表2，当置信概率P=95%时，试确定该测量值的置信区间。

温度计示值为-20℃，裸露部分的环境温度为20℃，戊烷与玻璃的视膨胀系数为0.0012℃-1。

试确定被测介质的实际温度。

8.用两支分度号为K的热电偶测量A区和B区的温差，连接回路如图1所示。

当热电偶参比端温度t0为0℃时，仪表指示200℃。

问在参比端温度上升到25℃时，仪表的指示值为多少？为什么？图19.由三种金属材料A、B、C构成闭合回路，如图2所示。

试证明回路中的总热电势等于各分热电势之和，即E ABC=f AB(t)+f BC(t0)+f CA(t1)成立。

B图 210. 热电偶参比端温度补偿器的桥路如图3所示。

该桥路在20℃时平衡，这时R 1=R 2=R 3=R cu =1Ω，桥臂电阻除R cu 为铜电阻之外，其余的全为锰铜电阻，电源电压E=4V ，要求在50℃时达到“电势全补偿”。

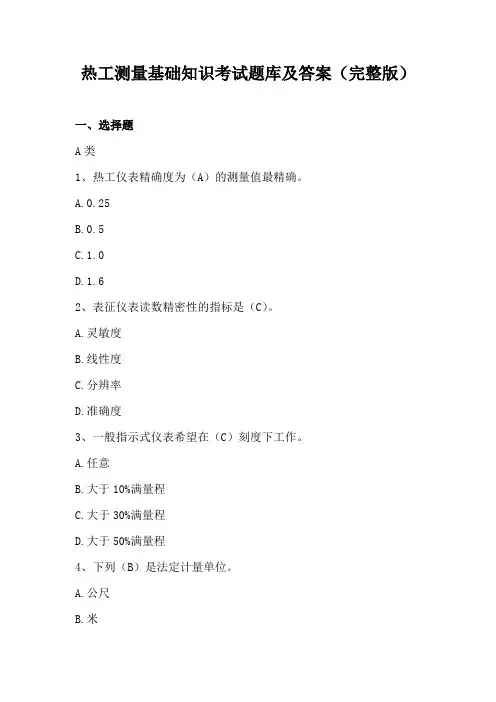

热工测量基础知识考试题库及答案（完整版）一、选择题A类1、热工仪表精确度为（A）的测量值最精确。

A.0.25B.0.5C.1.0D.1.62、表征仪表读数精密性的指标是（C）。

A.灵敏度B.线性度C.分辨率D.准确度3、一般指示式仪表希望在（C）刻度下工作。

A.任意B.大于10%满量程C.大于30%满量程D.大于50%满量程4、下列（B）是法定计量单位。

A.公尺B.米C.公分D.英尺5、选择描述性长度的正确写法是（B）。

A.425mm±5mmB.1.83mC.1M54D.2MM6、不属于SI基本单位的是（B）。

A.米B.欧（姆）C.安培D.伏特B类7、如果两物体分别与第三个物体处于热平衡，则他们彼此之间也必然处于热平衡，这一规律被称为（A）。

A.热力学第零定律B.热力学第二定律C.热力学第一定律D.热力学第三定律8、下列不属于按误差性质分类的是（B）。

A.随机误差B.相对误差C.系统误差D.绝对误差9、双积分式A/D转换器属于（B）测量法。

A.比较B.间接C.直接D.标准10、计量标准就是（C）。

A.计量基准B.计量器具C.计量标准器具D.工作标准器11、表证仪表的主要指标是（D）。

A.绝对误差B.相对误差C.引用误差D.基本误差12、下列（B）是法定计量单位。

A.公尺B.米C.工分D.公厘13、仪表的精度等级是用下面哪种误差表示的（C）。

A.系统误差B.绝对误差C.允许误差D.相对误差14、热工仪表的质量好坏通常用（B）等三项主要指标评定。

A.灵敏度、稳定性、时滞B.准确度、灵敏度、时滞C.稳定性、准确性、快速性D.精确度、稳定性、时滞15、测量时环境温度的改变造成的误差属于（C）。

A.疏失误差B.随机误差C.系统误差D.基本误差16、测量系统和测量条件不变时，增加重复测量的次数，并不能减少（B）。

A.随机误差B.系统误差C.疏忽误差D.基本误差17、对同一被测量点进行多次测量，测量的重复性程度称为（C）。

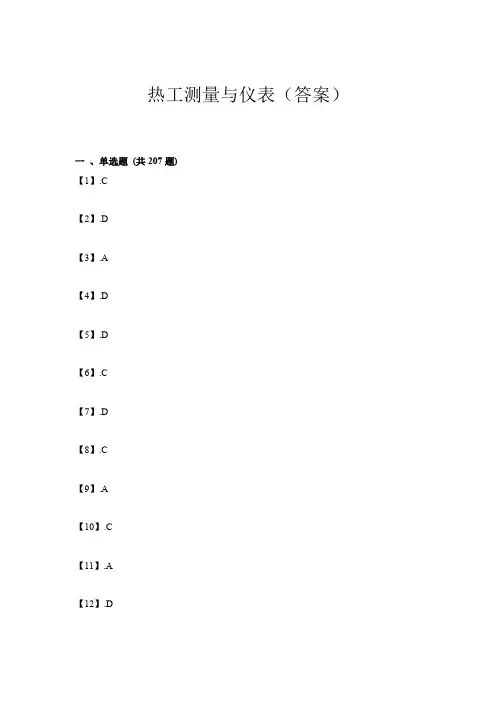

热工测量与仪表（答案）一、单选题(共207题)【1】.C【2】.D【3】.A【4】.D【5】.D【6】.C【7】.D【8】.C【9】.A【10】.C【11】.A【12】.D【14】.C 【15】.C 【16】.C 【17】.B 【18】.C 【19】.C 【20】.D 【21】.A 【22】.D 【23】.D 【24】.C 【25】.C 【26】.C 【27】.B【29】.C 【30】.B 【31】.B 【32】.D 【33】.A 【34】.B 【35】.A 【36】.C 【37】.B 【38】.B 【39】.C 【40】.A 【41】.D 【42】.B【44】.A 【45】.D 【46】.B 【47】.A 【48】.A 【49】.D 【50】.B 【51】.C 【52】.B 【53】.D 【54】.B 【55】.B 【56】.A 【57】.A【59】.B 【60】.A 【61】.D 【62】.C 【63】.A 【64】.A 【65】.C 【66】.A 【67】.C 【68】.B 【69】.A 【70】.B 【71】.A 【72】.A【74】.C 【75】.D 【76】.C 【77】.C 【78】.A 【79】.A 【80】.D 【81】.D 【82】.A 【83】.B 【84】.C 【85】.B 【86】.B 【87】.D【89】.A 【90】.B 【91】.A 【92】.B 【93】.C 【94】.C 【95】.B 【96】.A 【97】.A 【98】.B 【99】.A 【100】.C 【101】.B 【102】.B【104】.C 【105】.B 【106】.B 【107】.C 【108】.B 【109】.C 【110】.B 【111】.B 【112】.C 【113】.B 【114】.B 【115】.B 【116】.D 【117】.C【119】.B 【120】.C 【121】.D 【122】.B 【123】.B 【124】.C 【125】.A 【126】.C 【127】.C 【128】.B 【129】.D 【130】.B 【131】.A 【132】.B【134】.B 【135】.A 【136】.B 【137】.A 【138】.D 【139】.A 【140】.D 【141】.B 【142】.D 【143】.A 【144】.C 【145】.B 【146】.B 【147】.A【149】.C 【150】.B 【151】.A 【152】.C 【153】.D 【154】.B 【155】.B 【156】.B 【157】.C 【158】.D 【159】.C 【160】.D 【161】.B 【162】.A【164】.B 【165】.C 【166】.B 【167】.B 【168】.A 【169】.D 【170】.C 【171】.C 【172】.A 【173】.D 【174】.D 【175】.C 【176】.A 【177】.A【179】.B 【180】.C 【181】.B 【182】.D 【183】.A 【184】.C 【185】.D 【186】.A 【187】.B 【188】.C 【189】.C 【190】.B 【191】.D 【192】.A【194】.B 【195】.B 【196】.D 【197】.A 【198】.D 【199】.B 【200】.B 【201】.D 【202】.C 【203】.B 【204】.C 【205】.A 【206】.B 【207】.D二、多选题(共138题) 【208】.CD【209】.ABC【210】.BC【211】.AC【212】.CD【213】.CD【214】.BD【215】.ABC【216】.AC【217】.AC【218】.AB【219】.ABD【220】.CD【221】.CD【222】.AD【223】.AB 【224】.ACD 【225】.BCD 【226】.BC 【227】.BCD 【228】.ACD 【229】.ABC 【230】.BD 【231】.AC 【232】.BC 【233】.BCD 【234】.AD 【235】.ABC 【236】.AC 【237】.AC【238】.AD 【239】.AC 【240】.AC 【241】.AC 【242】.ABD 【243】.BCD 【244】.AD 【245】.AC 【246】.BCD 【247】.ABCD 【248】.BD 【249】.ABC 【250】.BC 【251】.AC 【252】.BD【253】.ABC 【254】.AC 【255】.BCD 【256】.BC 【257】.BCD 【258】.ACD 【259】.AB 【260】.ABCD 【261】.ABC 【262】.AB 【263】.AB 【264】.AB 【265】.AC 【266】.BD 【267】.CD【268】.BD 【269】.ABD 【270】.BD 【271】.ABC 【272】.BC 【273】.ABC 【274】.BD 【275】.AC 【276】.AC 【277】.ABD 【278】.BC 【279】.AC 【280】.AC 【281】.AD 【282】.BD【283】.AD 【284】.AC 【285】.AC 【286】.ACD 【287】.CD 【288】.BC 【289】.BCD 【290】.BD 【291】.BC 【292】.AC 【293】.BCD 【294】.BD 【295】.AB 【296】.BD 【297】.AD【298】.BC 【299】.BC 【300】.AB 【301】.BC 【302】.AD 【303】.ACD 【304】.AC 【305】.BC 【306】.BC 【307】.BCD 【308】.A 【309】.BC 【310】.ACD 【311】.BC 【312】.ABC【313】.CD 【314】.AC 【315】.CD 【316】.BD 【317】.AB 【318】.BC 【319】.AC 【320】.AD 【321】.BC 【322】.BCD 【323】.BD 【324】.AD 【325】.BD 【326】.AD 【327】.BCD【328】.BC 【329】.BC 【330】.ABD 【331】.BC 【332】.AB 【333】.ABCD 【334】.ACD 【335】.CD 【336】.BC 【337】.ABD 【338】.ACD 【339】.AD 【340】.BC 【341】.AB 【342】.CD【343】.AC【344】.BCD【345】.BD三、判断题(共193题) 对的打“√” 错的打“×” 【346】.×【347】.√【348】.√【349】.×【350】.√【351】.×【352】.×【353】.√【354】.×【355】.×【356】.√【357】.×【358】.√ 【359】.×【360】.×【361】.×【362】.×【363】.√ 【364】.×【365】.×【366】.×【367】.√ 【368】.√ 【369】.×【370】.×【371】.×【372】.√ 【373】.×【374】.√ 【375】.√ 【376】.√ 【377】.×【378】.×【379】.×【380】.√ 【381】.√ 【382】.×【383】.×【384】.√ 【385】.√ 【386】.N（吸光度）【387】.√ 【388】.×【389】.×【390】.√ 【391】.×【392】.√ 【393】.√ 【394】.√ 【395】.√ 【396】.×【397】.×【398】.×【399】.√ 【400】.√ 【401】.√【402】.√ 【403】.×【404】.×【405】.√ 【406】.√ 【407】.×【408】.√ 【409】.×【410】.√ 【411】.×【412】.√ 【413】.√ 【414】.×【415】.√ 【416】.×【417】.√ 【418】.×【419】.√ 【420】.√ 【421】.√ 【422】.×【423】.√ 【424】.√ 【425】.×【426】.×【427】.√ 【428】.√ 【429】.×【430】.√ 【431】.√【432】.√ 【433】.√ 【434】.√ 【435】.×【436】.√ 【437】.×【438】.√ 【439】.√ 【440】.×【441】.×【442】.√ 【443】.√ 【444】.√ 【445】.×【446】.√【447】.×【448】.×【449】.×【450】.×【451】.×【452】.√ 【453】.√ 【454】.×【455】.√ 【456】.√ 【457】.×【458】.×【459】.×【460】.√ 【461】.×【462】.×【463】.√ 【464】.×【465】.√ 【466】.√ 【467】.√ 【468】.×【469】.×【470】.√ 【471】.×【472】.×【473】.×【474】.×【475】.√ 【476】.√【477】.×【478】.×【479】.×【480】.√ 【481】.√ 【482】.×【483】.√ 【484】.×【485】.√ 【486】.√ 【487】.×【488】.×【489】.√ 【490】.×【491】.√【492】.√ 【493】.×【494】.×【495】.×【496】.×【497】.×【498】.×【499】.√ 【500】.×【501】.×【502】.√ 【503】.√ 【504】.√ 【505】.×【506】.×【507】.×【508】.×【509】.√ 【510】.×【511】.√ 【512】.√ 【513】.×【514】.√ 【515】.×【516】.×【517】.×【518】.√ 【519】.√ 【520】.√ 【521】.×【522】.×【523】.×【524】.×【525】.√ 【526】.×【527】.×【528】.√ 【529】.×【530】.×【531】.×【532】.×【533】.√ 【534】.√ 【535】.×【536】.×【537】.×【538】.×四、填空题(共141题) 【539】.一点接地屏蔽线与地【540】.15 1/10【541】.接地浮空【542】.6070【543】.杠杆杠杆【544】.40.05【545】.低压绝缘0.5【546】.动压静压【547】.中间导体热电效应【548】.单值函数非接触式【549】.1.5【550】.-200～850 -50～150【551】.降低升高【552】.线膨胀系数不同膨胀长度不相同【553】.锅炉蒸汽泄漏【554】.负载输入阻抗【555】.不燃阻燃【556】.1 5【557】.图象保护控制【558】.倒数差动电容【559】.前置器阻抗【560】.2人以上50【561】.55【562】.主管道导压管【563】.离子电子【564】.绝对表【565】.150 排污【566】.0.05；50【567】.定义固定点内插仪器【568】.接触电阻动作和释放时间【569】.20 1【570】.【571】.锰铜50Hz【572】.空气液体【573】.二硫化钼铅粉【574】.中心3【575】.1±0.3 1±0.5【576】.皮带张紧装置皮带张力【577】.0.018 0.03【578】.2 正常水位线【579】.去极化电流极谱法【580】.发电机励磁机【581】.相变平衡物质内能【582】.热电效应E(t，t0)= E(t)-E(t0)【583】.60.012【584】.冰、水和水蒸汽609.14【585】.0.0250.1【586】.150.5【587】.光电比色吸光度【588】.电磁式速度压电式加速度【589】.a%FS＋b a%FS【590】.放大器可逆电机【591】.标有数字±0.0056【592】.K 1000【593】.断偶保护【594】.标准溶液法标准电极法【595】.原电池式极谱式【596】.斜管式液柱自重【597】.KCA JX【598】.20充水法【599】.弹性变形弹性极限【600】.非线性补偿非线性补偿【601】.m/s2 米每二次方秒【602】.光电磁电【603】.0.25 0.5【604】.寻找转换点法输入基准法【605】.110【606】.增加减少【607】.0.5 1【608】.黑灰【609】.800 1【610】.完全真空大气压力【611】.1 6.3【612】.m/s 米每秒【613】.高度密度【614】.3 20～80【615】.5200【616】.800 600【617】.黑黄【618】.物体受热膨胀15【619】.小热容量小【620】.2 0.04【621】.电磁感应非饱和【622】.减小增大【623】.2 5【624】.极化较高【625】.内部结构安装尺寸【626】.1.4e 【627】.系统零位系统空气【628】.12【629】.4螺丝【630】.浓差电势氧浓度【631】.阴极，阳极【632】.500250【633】.固定点插补公式【634】.3 3【635】.-0.25；-0.15【636】.规律系统【637】.20～150 -20～150【638】.直流电压热电势【639】.绝对值1/2【640】.1 1.02【641】.0.5零点稳定性【642】.最大负荷30【643】.f=1/T 时间频率【644】.比较法0.1【645】.横装400【646】.510【647】.25.4±0.8【648】.(20±2) 实际电阻值【649】.原电池氧化银电极【650】.测频测周【651】.6 50【652】.内阻燃料电池【653】.相对绝对【654】.1050【655】.标准溶液基准测量【656】.100 R100/R0【657】.额定负载衰减【658】.1/10 1/10【659】.2/3 1/2【660】.报警温度【661】.100 20【662】.塞贝克热电效应【663】.10 10【664】.测量；示值【665】.现场时间延时【666】.活塞下端面重力【667】.三选中三选中【668】.浓差极化k＝JG 【669】.能斯特活度【670】.5-93.3【671】.膜盒波纹【672】.大气绝对【673】.浓差化学【674】.60允许误差【675】.分度线宽度2【676】.5 0.2【677】.8～10 流速的中心线【678】.二等标准铂电阻二等标准水银【679】.10300五、简答题(共70题)【680】.一个数的最大修约误差不超过其末位数字的正负半个单位，则该数的左边第一个非零数字起至右边最末一位数字，均为有效数字。

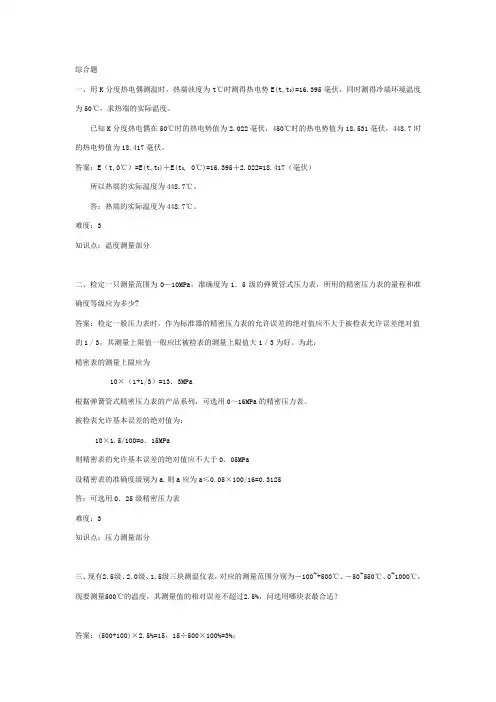

综合题一、用K分度热电偶测温时，热端浊度为t℃时测得热电势E(t,t0)=16.395毫伏，同时测得冷端环境温度为50℃，求热端的实际温度。

已知K分度热电偶在50℃时的热电势值为2.022毫伏，450℃时的热电势值为18.531毫伏，448.7时的热电势值为18.417毫伏。

答案：E（t,0℃）=E(t,t0)＋E(t0, 0℃)=16.395＋2.022=18.417（毫伏）所以热端的实际温度为448.7℃。

答：热端的实际温度为448.7℃。

难度：3知识点：温度测量部分二、检定一只测量范围为0—10MPa，准确度为1．5级的弹簧管式压力表，所用的精密压力表的量程和准确度等级应为多少?答案：检定一般压力表时，作为标准器的精密压力表的允许误差的绝对值应不大于被检表允许误差绝对值的1／3，其测量上限值一般应比被检表的测量上限值大1／3为好。

为此：精密表的测量上限应为10×（1+1/3）=13．3MPa根据弹簧管式精密压力表的产品系列，可选用0～16MPa的精密压力表。

被检表允许基本误差的绝对值为：10×1.5/100=o．15MPa则精密表的允许基本误差的绝对值应不大于0．05MPa设精密表的准确度级别为a,则a应为a≤0.05×100/16=0.3125答：可选用0．25级精密压力表难度：3知识点：压力测量部分三、现有2.5级、2.0级、1.5级三块测温仪表，对应的测量范围分别为－100~+500℃、－50~550℃、0~1000℃，现要测量500℃的温度，其测量值的相对误差不超过2.5%，问选用哪块表最合适？(550+50)×2.0%=12， 12÷500×100%=2.4%；(1000－0)×1.5%=15， 15÷500×100%=3%；所以准确度2.0级量程范围－50~550℃的测温仪表最合适。

难度：2知识点：基本知识部分四、欲测量60mV电压，要求测量误差不大于0.4％，现有两块电压表，一块量程为0-75mV，0.2级毫伏表，一块量程为0～300mV，0.1级毫伏表，问应选用哪一块毫伏表，并说明理由。

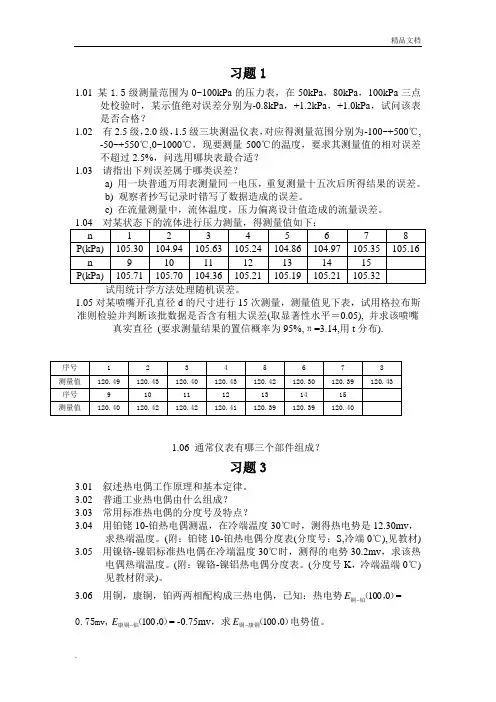

习题11.01 某1.5级测量范围为0~100kPa 的压力表，在50kPa ，80kPa ，100kPa 三点处校验时，某示值绝对误差分别为-0.8kPa ，+1.2kPa ，+1.0kPa ，试问该表是否合格？1.02 有2.5级，2.0级，1.5级三块测温仪表，对应得测量范围分别为-100~+500℃,-50~+550℃,0~1000℃，现要测量500℃的温度，要求其测量值的相对误差不超过2.5%，问选用哪块表最合适？1.03 请指出下列误差属于哪类误差？a) 用一块普通万用表测量同一电压，重复测量十五次后所得结果的误差。

b) 观察者抄写记录时错写了数据造成的误差。

c) 在流量测量中，流体温度，压力偏离设计值造成的流量误差。

1.05对某喷嘴开孔直径d 的尺寸进行15次测量，测量值见下表，试用格拉布斯准则检验并判断该批数据是否含有粗大误差(取显著性水平＝0.05), 并求该喷嘴真实直径 (要求测量结果的置信概率为95%,π=3.14,用t 分布).1.06 通常仪表有哪三个部件组成？习题33.01 叙述热电偶工作原理和基本定律。

3.02 普通工业热电偶由什么组成？3.03 常用标准热电偶的分度号及特点？3.04 用铂铑10-铂热电偶测温，在冷端温度30℃时，测得热电势是12.30mv ， 求热端温度。

(附：铂铑10-铂热电偶分度表(分度号：S,冷端0℃),见教材) 3.05 用镍铬-镍铝标准热电偶在冷端温度30℃时，测得的电势30.2mv ，求该热 电偶热端温度。

(附：镍铬-镍铝热电偶分度表。

(分度号K ，冷端温端0℃) 见教材附录)。

3.06 用铜，康铜，铂两两相配构成三热电偶，已知：热电势），（铂铜0100-E =0.75mv,），（铂康铜0100-E = -0.75mv ，求），（康铜铜0100-E 电势值。

3.07 用两支分度号为K 的热电偶测量A 区和B 区的温差，连接回路如下图所 示，当热电偶参比端温度0t 为0℃时，仪表指示200℃。

已知条件：（Ek (800,0)=33.275mV, Ek(450,0)=18.516mV, Ek(60,0)=2.436mV , Ek(50,0)=2.023Mv，E k (30,0)=1.203mV， Ek(20,0)=0.798mV, Es(800,0)=7.345mV,Es(20,0)=0.113mV）一、填空(30)1. 测量误差按照其性质可分为，，。

2. 压力式温度计的工作原理是，大气压力改变时受影响最大的是温度计，通过来减小误差。

3. 常用的与热电偶配接的显示仪表有___________、___ _____________。

电阻的测量方式有、、。

4.在壁面温度测量中，热电偶的接触方式不同，误差也存在差异，按导热误差从小到大排列依次是，应当尽量采取接触方式。

5.高温气体温度测量中减小误差的措施有：，，，。

6. 常用的将温度信号转变为电信号的传感器有和。

7. 工业上常用的流量测量方法有，其中又以中最为常用。

8.某烟道高温烟气温度大约为1200℃, 若选用热电偶来长期检测烟气温度, 应选用__________型号热电偶.9. 水位计指示值比云母水位计的示值更接近重量水位。

10.用氧化锆氧量计测量烟气中含氧量时，常用作参比气体。

11. 节流流量计的流出系数C取决于，流束膨胀系数ε取决于。

12. 标准孔板流量计的取压方式有和。

二、简答及计算题(54)1.若管道内水的压力大约为1.2MPa，且压力大小经常波动，用弹簧管压力表测量压力，要求示值误差在0.03MPa以内。

请选择压力表的量程和准确度等级（准确度等级系列0.1，0.16，0.25，0.4，1.0，1.6，2.5，4.0；量程0-1, 0-1.6, 0-2.5,0-4.0*10^n, n=-1，0，1……）。

2.比较热电偶温度计和热电阻温度的异同点。

3.在压力差压传感器中, 将弹性元件位移信号转化为电信号的方式包括哪七种？它们各自输出什么样的电信号？4.热电偶测温时，为何要对冷端温度进行补偿？补偿方法有哪些？5.用测量范围为-50~+150kPa的压力表测量120kPa压力时，仪表示值为+118 kPa, 求该示值的绝对误差，相对误差和引用误差。

热工测量复习题一、选择题1．仪表的精度等级是用下面哪种误差表示的（C ）。

A．系统误差B．绝对误差C．允许误差D．相对误差2．表征仪表读数精密性的指标是(C )A．灵敏度B．线性度C．分辨率D．准确度3．下列关于测量准确度、正确度和精密度，说法正确的是（A ）A．准确度高，正确度和精密度都一定高B．精密度高，准确度一定高C．正确度高，准确度一定高D．三者没有关系4．下列信号中不是热工信号的是（D ）。

A．主汽温度高报警B．汽包水位低报警C．炉膛压力低报警D．发电机跳闸5．热工仪表的质量好坏通常用（B ）等三项主要指标评定。

A．灵敏度、稳定性、时滞B．准确度、灵敏度、时滞C．稳定性、准确性、快速性D．精确度、稳定性、时滞6．一般来讲，仪表的灵敏度越（），测量范围越（），稳定性也越（）。

（D ）A．高、小、好B．低、小、好C．低、小、差D．高、小、差7．精度为0.5级的温度表，测量范围为50～800℃，该表的允许基本误差是（A ）。

A．±3.75 B．±4 C．±4.25 D．±0.358．测量时环境温度的改变造成的误差属于（C ）。

A．疏失误差B．随机误差C．系统误差D．基本误差9．热电偶补偿导线与热电偶连接点的温度，对热电偶热电势无影响，其依据是（C ）。

A．均质定律B．中间导体定律C．中间温度定律D．参考电极定律10．用补偿导线把热电偶电势引入测温仪表，补偿导线的长度对测量影响是：（A ）A．补偿导线越长，测量误差越大B．补偿导线越长，测量误差越小C．补偿导线越短，测量误差越大D．补偿导线的长短对测量误差无影响11．为使热电偶的热电势与被测温度间成单值函数关系，热电偶的冷端必须【C 】A．随热端温度上升B．随热端温度下降C．恒定D．随所测温场而变化12．有一压力测点，如被测量最大压力为10MPa，则所选压力表的量程应为（A ）。

A．16MPa B．10MPa C．25Mpa D．20MPa13．被测量为脉动压力时，所选压力表的量程应为被测量值的（C ）。

热工仪表试题及答案一、选择题（每题2分，共20分）1. 热电偶的热电势大小取决于（）。

A. 热电极材料B. 测量温度范围B. 热电极接点温度差D. 热电极长度答案：C2. 在热电阻温度计中，金属的电阻值随温度升高而（）。

A. 增大B. 减小C. 不变D. 先增大后减小答案：A3. 下列哪项不是热工仪表的常见故障？（）A. 零点漂移B. 灵敏度下降C. 读数不稳定D. 电源电压过高答案：D4. 压力表的精度等级通常用（）来表示。

A. 百分数B. 绝对值C. 相对值D. 以上都不是答案：A5. 热工仪表的校准周期通常由（）决定。

A. 仪表的精度B. 使用环境C. 使用频率D. 国家相关标准答案：D6. 温度测量中，使用热电偶比热电阻具有（）的优点。

A. 更高的精度B. 更快的响应速度C. 更低的成本D. 更好的稳定性答案：B7. 在测量高温物体时，通常选用（）。

A. 热电偶B. 热电阻C. 压力表D. 流量计答案：A8. 以下哪种情况下，热工仪表的读数可能会受到影响？（）A. 环境温度变化B. 电源电压波动C. 仪表内部电路老化D. 所有以上情况答案：D9. 热工仪表的安装位置应避免（）。

A. 直接日晒B. 强磁场C. 腐蚀性气体D. 所有以上情况答案：D10. 热工仪表的维护保养中，不需要进行的操作是（）。

A. 定期清洁B. 定期校准C. 更换老化部件D. 增加电源电压答案：D二、填空题（每空2分，共20分）11. 热电偶的测温原理是基于________现象。

答案：塞贝克效应12. 热电阻温度计通常采用________材料制成。

答案：金属或合金13. 在热工仪表的维护中，________是保证仪表准确度的重要措施之一。

答案：定期校准14. 热工仪表的测量误差可以分为________误差和随机误差。

答案：系统15. 热工仪表的防护等级是根据________标准来划分的。

答案：IP16. 热电偶的冷端温度补偿方法包括________和电子补偿。

热工测量仪表及自动化复习题一、填空题1、电动调节器在进行调试时有几个参数需要进行反复调试才能使系统正常工作.（P）（I ）（ D ）。

2、调节器的比例度越大，则放大倍数（越小）调节作用就（越弱）余差也（越大）。

3、热电偶冷端温度补偿的方法有（补偿导线法）（理论计算法）（冷端恒温法）（补偿电桥法）4、涡轮流量计应（水平）安装。

5、热电偶产生热电势的条件是（两种不同材质的金属丝）（两个接点的温度不同）3、温度变送器可以变送哪三种信号参数？（热电势信号）（热电阻信号）（其他毫伏信号）4、常用的调节器的调节规律有哪几种？（P, P I, P D, P I D ）二、选择题填空1) 热电偶输出的电势为：（1）1）直流2）交流3）三相交流2) 调节系统的稳定性是对调节系统最基本的要求,调节过程稳定的条件是：Ψ和n应是：（3）（7）1）Ψ=02）Ψ<03）0<Ψ<1 4）Ψ=15) n=1 6) n>17）n＜12) 调节对象的特性参数有（1 2 3 ）1）放大系数 2）时间常数 3）滞后时间 4）比例度5) 积分时间3) 标准化的节流装置的有（1 2 3）。

1）喷嘴2）孔板3）文丘利管4）锥形入口孔板5）圆缺孔板4) 1.5级仪表的精度等级在仪表面板上用（1 ）1）1.5 2）+-1.5级3）+1.5级5）用S分度号的热偶配K型显示仪表测量温度，则显示结果（2）1）偏大2）偏小3）可能大，也可能小，要视具体情况而定6）定值调节系统、程序调节系统、随动调节系统是按什么来划分的（3）1）按自动调节系统的结构2）按自动调节系统的特性3）按给定值变化的规律7）浮子流量计必须（ 2 ）安装1）水平2）垂直3）可任意安装8）在DDZ-Ⅱ型仪表中，现场与控制室之间采用（3）的信号联络。

1）4-20mADC 2）1-5VDC 3）0-10mADC 9) 在DDZ-Ⅲ型仪表中，现场与控制室之间采用（1）的信号1）4-20mADC 2）1-5V DC 3）0-10mADC10）测量结果与真值之差是（2 ）。
