人教版八年级物理上册-5.3-凸透镜成像的规律-练习题(有答案)

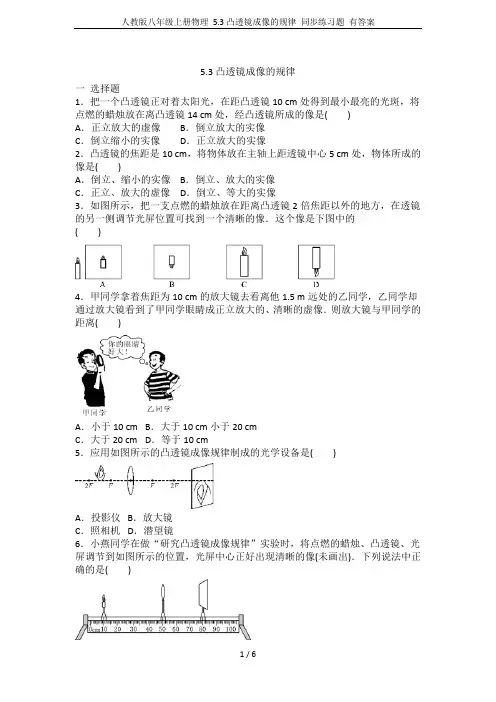

5.3凸透镜成像的规律一选择题1．把一个凸透镜正对着太阳光，在距凸透镜10 cm处得到最小最亮的光斑，将点燃的蜡烛放在离凸透镜14 cm处，经凸透镜所成的像是()A．正立放大的虚像B．倒立放大的实像C．倒立缩小的实像D．正立放大的实像2．凸透镜的焦距是10 cm，将物体放在主轴上距透镜中心5 cm处，物体所成的像是()A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．倒立、等大的实像3．如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的()4．甲同学拿着焦距为10 cm的放大镜去看离他1.5 m远处的乙同学，乙同学却通过放大镜看到了甲同学眼睛成正立放大的、清晰的虚像．则放大镜与甲同学的距离()A．小于10 cm B．大于10 cm小于20 cmC．大于20 cm D．等于10 cm5．应用如图所示的凸透镜成像规律制成的光学设备是()A．投影仪 B．放大镜C．照相机 D．潜望镜6．小燕同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像(未画出)．下列说法中正确的是()A．凸透镜的焦距为25 cmB．屏上的像是倒立缩小的实像C．蜡烛燃烧变短，屏上像的位置会下降D．取走光屏，则凸透镜不成像7．把蜡烛放在距离凸透镜50 cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是()A．5 cm B．10 cmC．20 cm D．30 cm8.两位同学用焦距相同的两照相机对小强拍照，洗出的底片分别如图甲和乙所示，则()A．甲离小强距离远B．甲和乙与小强的距离相同C．乙要使底片上的像与甲一样大，移动位置后，再减小镜头到底片的距离D．乙要使底片上的像与甲一样大，移动位置后，再增大镜头到底片的距离9．小琳用光具座探究凸透镜成像规律，她先将物体放在凸透镜前某一位置时恰在透镜后20 cm处的光屏上出现一个与该物体等大的像；若现将物体移至透镜前5 cm处时，在光屏上将出现()A．倒立放大的实像B．倒立缩小的实像C．正立放大的虚像D．光屏上接收不到像10．在某些重要会议入场时，采用人脸识别系统，识别系统的摄像机可以自动将镜头前0.5 m处的人脸拍摄成数码相片，通过信号线传递给计算机识别．摄像机的镜头()A．相当于凸透镜，焦距可为0.5 m B．相当于凹透镜，焦距可为0.5 mC．相当于凸透镜，焦距可为0.2 m D．相当于凹透镜，焦距可为0.2 m 11．如图所示，在“探究凸透镜成像规律”的实验中，当蜡烛和凸透镜之间的距离为26 cm时，在光屏上得到一个清晰缩小的实像．下列说法正确的是()A．该凸透镜的焦距大于13 cmB．只将凸透镜向左移，可以在光屏上得到清晰放大的像C．只将蜡烛和光屏互换，可以在光屏上得到清晰缩小的像D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜12．图中蜡烛在光屏上成清晰缩小的像，下列哪一项操作可能使烛焰在光屏上成清晰放大的像()A．透镜不动，蜡烛、光屏靠近透镜B．透镜不动，蜡烛、光屏向右移动C．透镜、光屏都不动，蜡烛向右移动D．蜡烛、光屏都不动，透镜靠近光屏13．“嫦娥二号”探测器与“战神”小行星擦身而过，按照从左到右的次序，探测器上的照相机先后拍摄了一组照片(镜头的焦距不变)．对此过程，下列说法中正确的是()A．小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变小B．小行星与探测器的距离逐渐变小，镜头与像的距离逐渐变大C．小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变小D．小行星与探测器的距离逐渐变大，镜头与像的距离逐渐变大14．小明用同一个相机给同一个古塔拍了四张照片，拍摄下列哪张照片时镜头伸出最长()15．在“探究凸透镜成像规律”的实验中，小聪选用了焦距为10 cm的凸透镜．他将凸透镜固定在光具座上50 cm刻度线处，将点燃的蜡烛放置在光具座上35 cm 刻度线处，当光屏移动到如图所示刻度线处时，在光屏上恰好呈现出烛焰清晰的像．如果将蜡烛从图中位置移动，关于该实验下列说法正确的是()A．蜡烛向左移动2 cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像B．蜡烛向右移动10 cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像C．蜡烛向右移动2 cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像D．蜡烛移到20 cm刻度线处，光屏应移到70 cm刻度线处才能呈现烛焰清晰的像二填空题1.小刚探究“凸透镜成像规律”的实验装置如图所示，其中焦距为15 cm的凸透镜固定在光具座上50 cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜的两侧．(1)小刚将蜡烛移至光具座上10 cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是________的实像．(2)小刚将蜡烛移至光具座上30 cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是________的实像．(3)小刚将蜡烛移至光具座上40 cm刻度线处，小刚从透镜的右侧通过透镜可以看到烛焰________的像．2.探究凸透镜成像规律的实验1)．实验目的：探究像的虚实、大小、正倒跟______的关系．2)．实验器材：______、凸透镜、______和________等．3)．物体到凸透镜的距离叫______，用字母u表示，像到凸透镜的距离叫______，用字母v表示．3.凸透镜成像的规律在“研究凸透镜成像”实验过程中，当蜡烛位于凸透镜的二倍焦距以外时，调整光屏的位置，可在光屏上出现______、______的清晰的像；当蜡烛位于二倍焦距以内焦点以外时，调整光屏的位置，可在光屏上出现______、______的清晰的像；当蜡烛位于透镜的焦点以内时，在光屏上______(填“能”或“不能”)得到蜡烛的像，透过透镜可以看到蜡烛成______、______的______像．4.小芳同学做探究凸透镜成像的规律实验，她首先按图所示完成仪器装配，图中H点是2倍焦距处．(1)经过调节，在光屏上得到了一个清晰的像，但像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向______(填“上”或“下”)调；(2)调节好蜡烛的高度后，她把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向______(填“左”或“右”)移动，这次成的是______立、______的实像；(3)再把蜡烛移到B点处，无论怎样调节光屏，光屏上始终接收不到像，是因为此时成的是正立、放大的______像，要想看到这个像，小芳观察的方法应是：_____________________________________________________________________ _____________________________________________________________________ ____________________________________________________________________.5.在“探究凸透镜成像规律”的实验中，三班学生在老师的要求下，全班分成7个小组，使用焦距都是10 cm的凸透镜做实验．最后，老师将各组实验的结果画在了图中．图中1和1′，2和2′…7和7′分别表示实验时各组的物和对应像的位置．请你根据实验的要求和图中的信息，回答下列问题：(1)实验时，光具座水平放置，位于光具座上的烛焰的中心、凸透镜的中心和光屏的中心应该处于____________．(2)从________两组可以看出，当物体位于一倍焦距和二倍焦距之间时，所成的像是______立的、______的实像．(3)从6、7两组可以看出，凸透镜成虚像时，像与物在______侧，且像是______立的．(4)由图可知成实像时，当物远离凸透镜，则像________(填“远离”或“靠近”)凸透镜，且像变______(填“大”或“小”)．6.小华用铁丝绕成一个内径约4 mm的圆环，将圆环在清水中浸一下后取出，形成一个“水透镜”．(1)通过“水透镜”看到的字如图所示，此时“水透镜”是一个______透镜，将这个“水透镜”再向字靠近一点，看到的像会______(填“变大”或“变小”)．(2)小明猜想“水透镜”的焦距与水的质量有关，为此他用牙签在“水透镜”上轻轻取走一点水，再次观察，比较前后两次所成像的大小．观察时他应该注意控制“水透镜”到字的______不变．(3)小芳用另一只内径不同的圆环制作“水透镜”，看到了倒立、缩小的像，请针对这一现象，提出一个新的探究问题：_____________________________.7.在学完凸透镜成像规律后，小明选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．(1)为测量凸透镜焦距，他让一束平行光正对射向该透镜，需调节光屏位置直到在屏上得到一个__________的光斑．图甲是调节完成的状态，该透镜的焦距f＝________cm；(2)小明按图乙组装好实验装置．在只移动透镜的情况下，他发现都不能在光屏上成清晰的像．由此，你猜想造成上述现象的原因是______________________；(3)如图丙所示，蜡烛在光具座上A处时，可在B处的光屏上成一清晰的像，所成像为__________的实像．若把蜡烛从A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向______移动，移动距离s′______s.参考答案一选择题BCBAA BDDDC BBCDC二填空题1.(1)倒立、缩小(2)倒立、放大(3)正立、放大2.1)．物距2).蜡烛光屏光具座3).物距像距3.倒立缩小倒立放大不能正立放大虚4..(1)上(2)右倒放大(3)虚从凸透镜的右侧透过凸透镜去观察5.(1)同一高度(2)1、2倒放大(3)同正(4)靠近小6.(1)凸变小(2)距离(3)“水透镜”成像性质与圆环内径之间有什么关系7.(1)最小最亮10.00(2)蜡烛和光屏间距离较小(3)倒立、放大左＞。

5.3 凸透镜成像的规律一．选择题（共7小题）1．太原市部分街道路口安装有行人闯红灯抓拍系统。

当行人闯红灯时，监控摄像头就会拍照，拍到的人像跟数据库内的有效证件照片进行对比识别，紧接着LED屏上就会出现闯红灯者的照片。

下列说法中正确的是（）A．拍照时，行人位于摄像头2倍焦距以外B．行人通过摄像头成正立的实像C．行人通过摄像头成缩小的虚像D．摄像头成像原理与投影仪相同2．李强在“探究凸透镜成像规律”的实验中，将烛焰放在凸透镜前某一位置时，恰好在凸透镜后30cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（）A．此时蜡烛离凸透镜的距离大于30cmB．该凸透镜的焦距是15cmC．当物距是10cm时，光屏上呈现倒立放大的像D．实验中蜡烛燃烧变短，屏上的像将向下移动3．如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图象。

下列说法正确的是（）A．凸透镜焦距为20cmB．物距为5cm时，可以通过移动光屏承接到清晰的像C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的4．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距透镜15cm处的光屏上得到烛焰清晰的像。

若把点燃的蜡烛放在距凸透镜15cm处，则移动光屏（）A．能承接到倒立、缩小的实像B．能承接到倒立、放大的实像C．不能承接到像D．距透镜15 cm 处才能承接到清晰的像5．在“探究凸透镜成像规律”的实验中，同学们选用多个LED灯制成字母“F“做为实验光源，用标有格子的白色板做成光屏进行实验探究，如图所示，凸透镜的焦距为10cm，此时恰能在光屏上成一个清晰的像，则下列说法正确的是（）A．将图中的光源和光屏对换，可在光屏上得到清晰、放大的实像B．将图中光源“F”向右移动5cm，再向右移动光屏得到清晰的像，这是投影仪的原理C．在图中贴近凸透镜右侧放置镜片，只向左移动光屏能得到清晰的像，该镜片是近视镜D．用焦距为12cm的凸透镜替换图中凸透镜，只向右移动光屏，就可得到清晰的像6．如图甲测凸透镜的焦距，如图乙“探究凸透镜成像的规律”，实验过程中小徐同学将蜡烛分别放在甲、乙、丙、丁不同的位置（图甲和图乙中的透镜相同），下列说法正确的是（）A．由图甲可知凸透镜的焦距是5.0cmB．图乙四个位置中，移动光屏，4个位置上的蜡烛都可以在光屏上成像C．将蜡烛放在丙位置，若凸透镜上有一个泥点，则在光屏上不会出现泥点的影子D．将蜡烛放在乙位置，光屏应向左移动才能找到清晰的像，此时成放大的像7．在探究“凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断错误的是（）A．此时成像情况符合照相机的成像原理B．此凸透镜的焦距大于20cmC．将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像D．将蜡烛移动到40cm刻度处，无论怎样移动光屏，都不会在光屏上成像二．填空题（共8小题）8．如图所示是生活中常用手机扫描二维码的情形，这相当于给二维码拍了一张照片，照相机镜头相当于一个透镜，二维码经摄像头扫描成倒立、（选填“缩小”、“等大”或“放大”）的实像。

5.3.2凸透镜成像规律的应用【A层基础必会】考点一凸透镜成像规律的应用1.某同学将凸透镜平放在物理课本的封面上,通过凸透镜看到“物”字的形状是(B)2.(实践应用)某现代体育比赛中,高清摄像器材已普遍应用,为我们清晰地展现了很多运动员在比赛中的精彩瞬间。

摄像机的镜头相当于凸透镜,其感光元件上接收到的像的性质是倒立、缩小的实像(填写像的完整性质)。

3.(跨学科·日常生活)如图所示,路引装置将路引信息投射在地面上,路引装置成像原理和投影仪(选填“照相机”“投影仪”或“放大镜”)相同,路引装置与地面的距离越大,所成的像越大(选填“大”或“小”)。

4.为倡导低碳出行,各地增设了多处共享单车取车点。

取车时,可用手机扫描车桩上的二维码来开启车锁。

手机扫描二维码时,手机镜头相当于凸透镜,当手机镜头靠近二维码扫描时,物距变小(选填“变大”或“变小”),手机屏幕上的像变大(选填“变大”或“变小”)。

5.如图所示,装满水的杯子类似一个透镜,在水杯后面放置一个小泥娃,透过水杯进行观察,看到“泥娃”变细了,可以判断泥娃处于(D)A.焦点以内B.焦点上C.一倍焦距和二倍焦距之间D.二倍焦距以外6.(2024·济宁质检)如图是我国自主研制的某新型战斗机上的光电搜索跟踪系统,该系统功能与人眼相似,能为战斗机提供感知外界的“视觉”,系统内置的光电传感器,相当于人眼的视网膜,最外层窗口和传感器之间的光学元件,相当于人眼的晶状体,关于该系统说法不正确的是(B)A.该系统的光学元件相当于一个凸透镜B.该系统在光电传感器上成的是倒立、放大的实像C.当战斗机逐渐靠近被跟踪物体时,物体所成的像会逐渐变大D.周围景物通过该系统成像时,景物到镜头的距离大于镜头的2倍焦距考点二利用凸透镜成像规律判断焦距7.(实践应用)如图是某同学制作的昆虫观察瓶。

为了便于观察瓶底小昆虫放大的像,他在瓶口安装的应是凸(选填“凸”或“凹”)透镜。

人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一凸透镜成像的规律★★ 3 314二凸透镜成像的实验★★ 4 4一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（1）光路图：如右图；（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。

【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【答案】B【解析】解：A、当u＝10cm时，u＜f＝15cm，成正立、放大的虚像，故A错误；B、当u＝20cm时，2f＞u＞f，成倒立、放大的实像，故B正确；C、当u＝35cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，故C错误；D、当物体从距凸透镜20cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小。

A. 将光屏适当左移，可得到倒立、放大的实像
B. 将光屏适当左移，可得到倒立、缩小的实像 C. 将光屏适当右移，可得到倒立、放大的实像
解析：f减小，会聚作用增强（透镜越厚）
D. 将光屏适当右移，可得到倒立、缩小的实由像于会聚作用增强，成像点左移，应左移光屏
解法一：光屏左移，像距减小，物距大于像距，成倒立缩小实像
类型四 根据像的性质、物距和像距确定焦距的范围 4. (2021·邵阳绥宁期末)小明在光具座上做“研究凸透镜成像”的实验。当光屏、透镜及 烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像。由此判断，他所用凸透镜 的焦距( D )
A. 一定大于20cm
B. 一定小于8cm
C. 一定在10cm到16cm之间 D. 一定在8cm到10cm之间
解析：与照相机成像原理相同 物远像近像变小
9. (2021·渭南韩城模拟)如图甲所易示错为字电，影不放要映写机成，“其汇成聚像”原理如图乙所示，放映机的镜 头对光线具有 会聚 作用，为让观众看到清晰的实像，应将胶片放在距离透镜 一倍焦距到二倍焦距之间的位置；当所成的像没有铺满银幕，若保持银幕位置不动，应将 放映机向 远离 (填“靠近”或“远离”)银幕的方向移动，同时适当 减小 (填 “增大”或“减小”)镜头到胶片间的距离，才能得到清晰的图像。
图所示，凸透镜固定在光具座的50cm刻度线处，通过移动蜡烛和调节光屏的位置来进
行探究实验。下列说法中，正确的是
( D)
u= 40cm>2f,倒立缩小实像 A. 将蜡烛移到10cm刻度线处，调节光屏位置，光屏上呈现倒立、放大的实像
B. 将蜡烛移到45cm刻度线处，调节光屏位置，光屏上呈现正立、放大的虚像 u= 5cm<f,虚像不能用光屏承接

C. 将蜡烛移动到光具座42cm刻度线处，烛焰所成的像是倒立、放大的；
D. 将蜡烛移动到光具座30cm刻度线处，移动光屏至适当位置，光屏上可得到等大的像
【答案】D。
【解析】A．由图可知，此时物距u=15.0cm，由凸透镜焦距可知f<u<2f
成倒立、放大的实像，投影仪及幻灯机是利用此原理制成的，故A错误；
③请在图丙中画出烛焰上的一点A在平面镜中的像 ______。
【变式2】（2023·大庆）某实验小组进行探究凸透镜成像的实验， 操作如下：
（1）实验前，调整烛焰和光屏的中心与凸透镜的光心在同一高度；
（2）正确测出凸透镜的焦距f， 当物距u<f时，烛焰成正立放大虚像；当u=f时，________（填“能”或“不能”） 观察到烛焰的像；当u>f时，烛焰成________（填“正立实像”、“正立虚像”、“倒立实像”或“倒立虚像”）。同学们分析得出：像的虚实由________大小关系决定；
（4）接着，小明保持凸透镜在光具座上的位置不动，如果仅将图乙中蜡烛和光屏的位置互换，发现光屏上仍能观察到烛焰清晰的像。这是因为在光的折射现象中，光路是___________的；
（5）在如图乙所示实验情形下，如果保持凸透镜和光屏的位置不变，将蜡烛适当远离凸透镜，发现光屏上烛焰的像变得模糊不清，此现象可以体现___________（选填“近视眼”或“远视眼”）的成像情况。
像的性质
应用举例
u＞2f
2f＞v＞f
物像
异侧
缩小、倒立、实像
照相机，眼睛
u=2f
v=2f
等大、倒立、实像
特点：实像大小转折点
2f＞u＞f
v＞2f
放大、倒立、实像
幻灯机，电影机

凸透镜成像的规律测试一．选择题1、当烛焰离凸透镜40厘米时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。

该凸透镜的焦距可能为（）A50厘米B40厘米C30厘米D10厘米2、点光源S放在焦距为8cm的凸透镜的焦点上时，在透镜另一侧离透镜16cm 处的垂直于主轴的光屏看到一个圆形光斑，若使屏上光斑面积缩小，可采用的办法是（）（A）光屏远离透镜一段距离（B）光屏向透镜移近一段距离（C）占光源远离透镜一段距离（D）点光源向透镜移近一段距离3．图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。

下列说法不正确的是（）A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间B．白墙上呈现的是手机画面倒立、放大的实像C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射4．小丽在探究“凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图时，在光屏的中央承接到了烛焰清晰的像。

则下列说法不正确的是（）A．图中光屏上的像与投影仪成像性质相同B．小丽用不透明的书挡住烛焰的上半部分，光屏上仍能成完整的像C．如果将图中光屏和蜡烛换个位置，光屏上仍能承接清晰的像，成像性质与投影仪成像相同D．小丽摘下自己戴的近视眼镜，将镜片放在图中蜡烛和透镜之间，应将光屏向右移动才能承接清晰的像5、测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（）A、100mm以外B、恰为50mmC、50mm以内D、略大于50mm6、一个人照完一张半身像后，又想照一张同样大小的全身照，摄影师应使（）A.照相机远离人，暗箱拉长B.照相机远离人，暗箱缩短C.照相机靠近人，暗箱拉长D.照相机不动，只调大光圈7.如图所示，实物投影仪的镜头相当于一个焦距为10cm的凸透镜，下列有关投影仪的分析正确的是（）A.平面镜的作用是成像B.投影仪所成的像可以是实像，也可以是虚像C.灯片离镜头的距离应该在20cm至40cm之间D.如果想要银幕上的像变大一点，应该将镜头放下一点，同时将投影仪远离一点银幕8.根据图所示，可判断出蚂蚁到放大镜的距离（）A.小于焦距B.大于焦距，小于两倍焦距C.等于两倍焦距D.大于两倍焦距9.如图所示，粗细均匀的圆柱体AB放置在凸透镜的主光轴上，P为2倍焦距处，圆柱体所成像的形状和位置应是( )A.两头细中间粗，像到镜距离都大于焦距B.A端细，B端粗，B端的像到镜的距离大于2倍焦距C.两头粗中部细，像到镜的距离都大于2倍焦距D.A端粗，B端细，A端的像到镜的距离大于2倍焦距10.小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像。

5.3凸透镜成像的规律一、选择题1．某摄影师在某次利用相机拍照时，发现被拍摄人的正面照在照片中的比例太小，很不美观。

为增加人在照片中的比例，摄像过程应该（）A．被拍摄人不动，摄影师后退，镜头向后调B．被拍摄人不动，摄影师向前，镜头向前调C．摄影师不动，被拍摄人向前，镜头向后调D．摄影师不动，被拍摄人后退，镜头向前调2．如图所示，是无锡市中小学统一安装的“一键式报警柱”。

按下按钮就可以通过摄像头进行面对面视频通话，实现校园安全事件的紧急救助。

关于此设备，下列说法中正确的是（）A．该摄像头成像原理与投影仪相同B．光经过摄像头成像利用的是光的反射定律C．“报警”时，面部应位于摄像头两倍焦距之外D．“报警”时，面部经摄像头成正立放大的虚像3．一个物体到凸透镜的距离为30cm时，在光屏上得到一个缩小的实像，如果把物体沿凸透镜主光轴移动到距离凸透镜20cm处，则成像的情况是（）A．放大的实像B．缩小的实像C．等大的实像D．三种情况都可能4．某物理兴趣小组在“探究凸透镜成像规律”的实验过程中，记录并绘制了像到凸透镜的距离v和物体到凸透镜的距离u之间关系的图象，如图所示，下列分析判断正确的是（）A．实验中所使用的的凸透镜焦距为16cmB．物体放在A点对应的位置上，成缩小倒立的实像C．物体放在C点对应的位置，放大倒立的实像D．物体从A点移到C点的过程中，所成的像逐渐变小5．凸透镜的焦距是15cm，当将一个物体放在这个透镜50cm处时，在凸透镜的另一侧可以得到（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的实像D．正立、缩小的实像6．用光具座和焦距为10cm的凸透镜做成像实验，当把点燃的蜡烛放在离凸透镜20cm处，则在透镜另一侧的光屏上得到的像是（）A．放大、倒立的实像B．放大、正立的虚像C．等大、倒立的实像D．缩小、倒立的虚像7．如图是北京时间2023年10月26日11时13分59秒，搭载神舟十七号载人飞船的长征二号F遥十七运载火箭在酒泉卫星发射中心点火发射的照片，火箭周围冒有大量的“白气”，载着空间站建造任务启动以来平均年龄最小的航天员乘组，向中国自己的太空家园飞奔而去。

5.3凸透镜成像的规律一、选择题1．当光具座上蜡烛、凸透镜和光屏的位置如图所示时，光屏上呈现出烛焰清晰的像。

下列判断正确的是（）A．该凸透镜的焦距是10cmB．光屏上能成倒立放大的虚像C．当蜡烛远离凸透镜时，光屏上成像不清晰类似远视眼D．当蜡烛远离凸透镜时，光屏需要靠近透镜才可呈现清晰的像2．如图所示为凸透镜成像实验装置。

当幻灯片与透镜的距离落在两倍焦距附近时，幻灯片在纸屏上的投影，看起来像下面的（）A．B．C．D．3．小红让凸透镜正对着太阳，调节凸透镜与白纸间的距离，使阳光通过凸透镜在白纸上形成了一个最小、最亮的光斑（如图所示），此时凸透镜到白纸的距离为20cm，用该凸透镜看清微雕作品上较小的图案，则作品到凸透镜的距离应满足（）A．小于20cm B．等于20cmC．大于20cm而小于40cm D．大于40cm4．某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像（如图所示），为使光屏上清晰的像变大些，下列调节方法可行的是（）A．将蜡烛适当靠近光屏B．将蜡烛适当远离透镜，光屏适当靠近透镜C．将透镜适当靠近光屏D．将蜡烛适当靠近透镜，光屏适当远离透镜5．物体位于凸透镜前14cm处，在透镜另一侧的光屏上可以得到清晰、放大的像，则该透镜的焦距可能是（）A．5cm B．7cm C．10cm D．15cm6．如图是某校门禁的刷脸机，师生通过“刷脸”进出校园。

下列说法正确的是（）A．“刷脸机”的摄像头对光起发散作用B．人在“摄像头”里所成的像是虚像C．“刷脸”的同学要位于摄像头二倍焦距以外D．要使屏幕上自己的像变小，需靠近“刷脸机”的摄像头7．如图所示，小明将盛满水的圆柱形透明玻璃杯贴近书本，透过玻璃杯看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），改变鹦鹉和杯子之间的距离，他所看到的像不可能是（）A．B．C．D．8．将凸透镜及蜡烛、光屏置于光具座上，完成如图甲所示的成像实验，记录每次成清晰的实像的物距u，像距v，物像间距L（u+v），绘出如图乙所示的图线（f为焦距），经查阅资料发现，在物理学中，有一个凸透镜成像的“新概念”：放大率 = ' ' = 。

5.3 凸透镜成像的规律一．选择题（共6小题）1．小丽在探究“凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图时，在光屏的中央承接到了烛焰清晰的像。

则下列说法不正确的是（）A．图中光屏上的像与投影仪成像性质相同B．小丽用不透明的书挡住烛焰的上半部分，光屏上仍能成完整的像C．如果将图中光屏和蜡烛换个位置，光屏上仍能承接清晰的像，成像性质与投影仪成像相同D．小丽摘下自己戴的近视眼镜，将镜片放在图中蜡烛和透镜之间，应将光屏向右移动才能承接清晰的像2．如图1所示是十字路口处安装的监控摄像头，图2中A、B是同一辆汽车经过十字路口时，监控摄像头先后拍下的两张照片。

下列分析中正确的是（）A．监控摄像头工作原理与投影仪相同B．摄像头的镜头拍摄的是正立，缩小的实像C．照片中几乎看不见车内的人，但车的外表却很清晰，因为车是光源D．由照片A、B可以看出汽车是迎着摄像头方向行驶3．目前，移动支付已经进入“刷脸时代”，消费者面对摄像头，摄像头相当于凸透镜，系统自动拍照，扫描面部特征，确认身份信息后，即可完成交易。

无需钱包或手机，整个交易过程不超过5s。

由此应用到的物理知识，下列说法正确的是（）A．“刷脸支付”过程，人脸是光源B．凸透镜可以成正立的实像C．扫描仪获取的信息是人脸反射的光再经过摄像头对光的折射形成的D．人体面部不同部位的肤色有差异但对各种色光的反射能力相同4．小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景。

以下说法中正确的是（）A．甲图中成的是实像；乙图中成的是虚像B．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机C．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内D．甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，成的像也变小5．如图所示是用来“探究凸透镜成像规律”的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到放大的像。

5.3 凸透镜成像的规律一．选择题（共6小题）1．在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图象，根据图象可知（）A．该凸透镜的焦距f＝20cmB．当物距u＝30cm时，成倒立、缩小的实像，照相机利用了这条规律C．当物距u＝8cm时，成倒立、放大的实像，幻灯机利用了这条规律D．若把物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会逐渐变小2．小红同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像，如图所示，下列说法正确的是（）A．利用这一成像规律可制成投影仪B．实验中，蜡烛越烧越短，光屏上烛焰的像向下移动C．如果用不透明纸将凸透镜的上半部分挡住，光屏上只能成半个烛焰的像，像的亮度减弱D．要使光屏上烛焰的像变小，应将蜡烛远离凸透镜且将光屏靠近凸透镜3．将焦距为10厘米的凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位置时，在光屏中央得到一个清晰的像。

保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是（）A．若蜡烛放置在10厘米刻度线处，移动光屏，在光屏上都不能呈清晰的像B．若蜡烛放置在35厘米刻度线处，移动光屏，可在光屏上呈清晰放大的像C．若蜡烛放置在45厘米刻度线处，移动光屏，可在光屏上呈清晰缩小的像D．若蜡烛和光屏同时向右移动相同的距离，一定不可能在光屏上呈清晰的像4．小春同学用焦距为10cm的放大镜观察《阳光学业评价》，观察到了图中的情形。

下列说法正确的是（）A．图中的成像为放大正立的虚像B．图中的透镜到书本的距离大于10cmC．图中的透镜如果靠近书本，所成的像将变小D．图中的透镜与近视眼镜镜片的透镜种类相同，均为凸透镜5．在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm 的光屏上出现一个清晰的倒立等大的像，如果将蜡烛移动到凸透镜前25cm处，则（）A．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像B．将光屏靠近凸透镜一段距离，光屏上会出现倒立放大的实像C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像D．无论怎样移动光屏，光屏上均找不到像6．将蜡烛、光屏放在如图所示的位置。

A1
A2
A3 A4
B1
B2
. B23.FB4 F o
F.BB1’22’FB. 3’
B4’
AA’2’
A3’
当u>f时，v随u减小而增大。
3
A’
（3）作图解凸透镜成虚像规律
A’
A
..
..
2F F o F 2F
B
B’
2.凹透镜成像作图
FO
F
小结：物体经凹透镜所成的像是正立、缩小、虚 像。
5
3.三条特殊光线小结
光线
透镜
凸 透 折镜 射 后凹 透 镜
平行于主光轴 通过焦点
反向延长线经过虚焦点
通过焦点 与主光轴平行
与主光轴平行
过光心 方向不变
方向不变
6
典型习题 1. 以下两图中横线为主光轴，S1为物点S的像，用
作图法求透镜的光心和焦点的位置，并画出透镜。
S
（1）
S1
（2）
S1 S
7
【答图】 S
（1）
F FO
新教材 人教版 物理 典型习题
第五章 透镜及其应用
第3节 凸透镜成像的规律
（透镜成像作图）
本节要点 1.凸透镜成像作图
(1)与主光轴平行光线折射后过焦点
（1）三条特殊光 (2)过光心的光线方向不变
(3)过焦点的光线折射后平行于主光轴
S.
. F
o
. F
. S’
凸透镜
2
（2）作图解凸透镜成实像规律
答图
5.用一条光线照射凸透镜，折射光线a恰好经过凸
透镜另一侧焦点。然后经水平地面上的平面镜反射，
在墙壁上形成一个光点A。请在图中画出：①a的入射 光线。②光点A的位置。③标出反射角度数。

初中物理人教版八年级上册5.3凸透镜成像的规律练习题一、练习题1.将一个凸透镜正对着太阳光，在距凸透镜20cm的纸上接到一个很小的亮斑．当将一个物体放在距这个透镜50cm处时，在凸透镜的另一侧可以得到（）A. 倒立、放大的实像B. 倒立、缩小的实像C. 正立、放大的实像D. 正立、缩小的实像2.凸透镜放在蜡烛和光屏之间，在屏上恰好能成一倒立放大的实像，如果用硬纸板遮住透镜的上半部分，这时屏上的像会：（）A. 只存在下半部分；B. 只存在上半部分；C. 消失；D. 仍能成完整的像，只是像稍暗些。

3.两束光线通过凸透镜后：（）A. 一定相交于一点B. 一定会聚于焦点C. 一定靠拢但不一定相交D. 一定发散4.下列光学器件中，能对光线起发散作用的是（）A. 平面镜B. 凸透镜C. 凹透镜D. 凹面镜5.手握放大镜，隔着放大镜看物体，则看到的（）A. 只能是正立放大的像B. 只能是倒立缩小的像C. 只能是倒立放大的像D. 前三种像都可以看到6.物体距凸透镜20cm处，在光屏上得到缩小的像，则应选择的凸透镜的焦距为（）A. 5cmB. 10cmC. 15cmD. 20cm7.物体距凸透镜20cm处，在光屏上得到放大的像，则应选择的凸透镜的焦距为（）A. 5cmB. 10cmC. 15cmD. 20cm8.在距凸透镜20cm的光屏上，得到缩小的像，则应选择的凸透镜的焦距为（）A. 5cmB. 10cmC. 15cmD. 20cm9.在距凸透镜20cm的光屏上，得到放大的像，则应选择的凸透镜的焦距为（）A. 5cmB. 1 0cmC. 15cmD. 20cm10.物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像。

则凸透镜的焦距为（）A. f<2cmB. 2cm<f<4cmC. 4cm<f<5cmD. 5cm<f<8cm11.在探究凸透镜成像的实验中，蜡烛到光屏的距离为50 cm保持不变，某同学将一个焦距为10 cm的透镜从光屏移向蜡烛的过程中，下列说法正确的是（）A. 能在屏上成一次清晰的像B. 能在屏上成二次清晰的像C. 能在屏上成三次清晰的像D. 不能在屏上成清晰的像12.一个焦距是10cm的凸透镜，当物体从离透镜20cm处逐渐移向30cm处的过程中（）A. 像逐渐变大，像距逐渐变小B. 像逐渐变小，像距逐渐变大C. 像逐渐变大，像距逐渐变大D. 像逐渐变小，像距逐渐变小13.在做“探究凸透镜成像的规律”的实验中：（1）所选用的仪器有蜡烛、凸透镜、光屏、光具座以及________。

《凸透镜成像的规律》练习题—、填空题1、凸透镜的成像规律：（1）当u>2f时，成倒立缩小的实像，应用于_________ ; （2）当f<u<2f时，成倒立放大的实像，应用于_________ ；（3）当uvf时，成正立放大的虚像，应用于__________ ；（4）u=f是成__________ 像的分界点；（5）u=2f是成 _______________________ 的分界点；（6）成实像时，物距增大，像距_______ 像________ （填“变大”、“变小”或“不变”）。

2、一个焦距为10cm的凸透镜，当蜡烛距它15cm时，在光屏上得到一个倒立、（填“放大”、“缩小”或“等大”）的像；将蜡烛向透镜移近7cm后，在燃的蜡烛分别放在如图所示的a3、 ______ c三点探究凸透镜成像规律，蜡烛在b、（选填“正立”点时，在凸透镜右侧光屏上成的像最大，像是_________ ）的。

或“倒立”；当物15cm4、某物体通过一凸透镜成倒立、放大的实像，此时像距为立、______ 移至该透镜前20cm处时，能够用光屏承接到的像为就是___________ 、“缩小”或“等大”）的像，__________ （填“放大”利用这一原理制成的。

、将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的5乙透镜的_______ 象，通过乙透镜成放大的像，由此推断：甲透镜的焦距。

、如图所示，在“研究凸透镜成像规律”的6如光屏上呈现了烛焰倒立清晰的像。

实验中，看到这个像，__________ （选填“能”或“不能”）果去掉光屏，眼睛在A处___________ 原因是。

__________________________________________ 时，移动光屏，在光屏上7、在探究凸透镜成像规律时，当物距为20cm时，移动光屏，可得到一得到一个倒立、等大的实像。

当物距为25cm，成像情况是___________________________ ■勺实像。

5.3 凸透镜成像的规律习题及解析（分层练习）一、探究凸透镜成像的规律1．小明在做“探究凸透镜成像的规律”实验。

（1）测量凸透镜焦距时，小明将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为 cm；（2）然后将点燃的蜡烛、凸透镜、光屏依次安装在光具座上，并调整烛焰、凸透镜及光屏三者的中心，使其大致在；（3）再将点燃的蜡烛移到10cm处，如图乙所示，移动光屏，直到在光屏上得到一个清晰的像；生活中（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理来工作的；（4）在图乙所示的实验基础上，保持凸透镜的位置不变，将蜡烛向右移动到30cm处，适当移动光屏直到再次在光屏上呈现清晰的像，所成的像将（选填“变大”、“变小”或“不变”）。

【答案】（1）10.0；（2）同一高度；（3）照相机；（4）变大。

【详解】（1）由图甲中，平行光线经凸透镜后会聚到一点，当光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以，焦距f=60.0cm-50.0cm=10.0cm（2）蜡烛烛焰的中心、凸透镜的光心、光屏的中心，三者在同一条直线上，三者的中心大致在同一高度，位于凸透镜的主光轴上，像才能呈在光屏的中心。

（3）凸透镜焦距为10.0cm，将点燃的蜡烛移到标尺10cm处，物距u=50.0cm-10.0cm=40.0cm此时u>2f，成倒立、缩小的实像，生活中照相机就是利用这一成像原理来工作的。

（4）若保持凸透镜位置不变，将蜡烛向右移动到30cm处，物距u=50.0cm-30.0cm=20.0cm此时u=2f，成倒立、等大的实像，所以成的像将变大。

2．用F为焦点，探究焦距为f的凸透镜成像规律，在实验中；（1）发光物体和凸透镜的位置如图所示，图中光屏未画出，光屏上所成清晰的像在图中（填数字序号）区域，像的箭头方向是竖直向的，像的大小比发光物体要；（2）将光屏放在凸透镜右侧，发光物体放在A处，发现无论怎样调整光屏的位置，在光屏上都无法得到发光物体的像。

5.3 凸透镜成像的规律1．(1)当u>2f时，凸透镜成、的实像；(2)当u＝2f时，凸透镜成倒立、的像；(3)当f<u<2f时，凸透镜成倒立、的实像；(4)当u<f时，凸透镜成、放大的像。

2．在“探究凸透镜成像规律”的实验中，所用凸透镜的焦距为15 cm，当物体距离凸透镜40 cm时，在光屏上得到清晰的像是()A．倒立、缩小的实像B．倒立、等大的实像C．倒立、放大的实像D．正立、放大的虚像3．如图所示是探究凸透镜成像规律时烛焰、凸透镜、光屏所处的位置示意图，在光屏上恰能看到一清晰的像。

利用这一成像原理可以制成()A．照相机B．放大镜C．投影仪D．潜望镜4．在“探究凸透镜成像规律”的实验中，所选用凸透镜的焦距为10 cm。

(1)点燃蜡烛，调节烛焰、凸透镜和光屏，使三者的中心大致在。

(2)当蜡烛与凸透镜的距离如图，烛焰在光屏上成倒立、(选填“放大”“缩小”或“等大”)的像。

照相机、投影仪和放大镜是常用的三种光学仪器，其中遵循此成像规律。

(3)若将蜡烛移到距凸透镜5 cm处时，前后移动光屏，在光屏上(选填“能”或“不能”)得到蜡烛的像。

此时凸透镜成(选填“实”或“虚”)像。

5．把一个凸透镜正对太阳光，在距凸透镜10 cm处得到一个最小、最亮的光斑，若将一物体放在此透镜前15 cm处，经此凸透镜所成的像是()A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像6．把一只点燃的蜡烛放在焦距为10 cm的凸透镜前16 cm处，在凸透镜的另一侧调节光屏的位置可找到一个清晰的烛焰的像，这个像是下图中的()7．探究烛焰通过焦距是10 cm的凸透镜成像规律时，蜡烛、透镜、光屏位置如图所示，此时()A．a为物距B．b为焦距C．凸透镜成放大的烛焰像D．若蜡烛、透镜不动，仅移动光屏，烛焰可在光屏上成清晰的像8．]如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是()A．放大镜B．电影放映机C．照相机D．投影仪9．人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息的。

第五章透镜及其应用第3节凸透镜成像的规律1．凸透镜成像动态变化规律（1）_____________是成放大实像和缩小实像的分界点；（2）_________是成实像和虚像的分界点；（3）_________是正立和倒立的分界点；（4）_________是像和物体同侧、异侧的分界点；（5）_________时，物近→像远、像变大；物远→像近、像变小；（6）_________时，物远→像远、像变大；物近→像近、像变小。

关键提醒：实像都是_________的；虚像都是_________的。

2．探究凸透镜成像规律在研究凸透镜成像特点的实验中，依次把蜡烛、凸透镜和光屏放在同一直线上，并调整它们的高度，使蜡烛、凸透镜和光屏的中心大致在同一水平高度，目的是使所成的像成在光屏中间，同时又便于我们观察。

蜡烛放在凸透镜一倍焦距以外，不能太靠近焦点，否则成的像比较远，光具座不够长，光屏接不到像；蜡烛放到一倍焦距以内时，成虚像，光屏接不到像；蜡烛放到一倍焦距处不成像。

注意：每次都要反复调节光屏的位置，直到光屏上出现的像最清晰，这样测得的像距最准确。

u=2f u=f u=f u=f u>f u<f 倒立正立一、凸透镜成像的规律1．成实像时，物近像远像变大：从图中我们可以看出，物体在D、C、B三点成的像为实像，且随着物体靠近透镜，像却远离透镜，而且像逐渐变大。

在照相时，如果我们想使像大些，那就要让物体靠近相机，同时把镜头向前推，以增大镜头和底片之间的距离，即增大像距。

2．成虚像时，物体越靠近焦点，像越大：光路图如下图所示。

3．凸透镜成的实像是所有折射光线的交点，虚像是所有折射光线反向延长线的交点：蜡烛火焰发出的光线有无数条，其中照到凸透镜上被折射的也有无数条，这无数条折射光线的交点就是实像的位置，如果折射光线不能相交，那么它们的反向延长线的交点就是虚像的位置，所以成实像时，如果把凸透镜挡住一半，它成的像依然是完整的，只不过照到光屏上的折射光线减少，像变暗。
