孤网运行火电机组调试关键技术2

浅谈热电机组厂用电孤网的控制与运行热电机组运行原则是以热定电，机组带热负荷且并入大电网稳定运行，非常态下的极端孤网体现为机组带厂用电孤网，机组频率控制及稳定运行对保证热电机组对外供热意义重大。

标签：热电;孤网;频率控制发电厂既生产电能，又利用汽轮发电机作过功的蒸汽对用户供热的生产方式。

以热电联产方式运行的火电厂称为热电厂。

目前国内小型热电机组主要定位为企业自备或区域热源，在满足热用户生产要求的前提下，同时考虑降低企业用电成本。

此类机组通常带热负荷且并入大电网稳定运行，非常态下的运行表现为脱离大电网的孤网运行，极端情况下为带厂用电孤网。

能否稳定厂用电孤网运行对保证小型热电机组对外供热的连续性意义重大。

我公司热电机组为背压式汽轮发电机组，单机容量为25MW，排气压力为1.27MPa，作为市区北部热源点的同时，所发电力在公司内部企业消纳。

本文结合机组运行特点，阐述一下小型热电联产机组孤网控制与运行。

1、厂用电孤网基本概念孤网是孤立电网的简称，一般泛指脱离大电网的小容量电网。

甩负荷带厂用电，称为孤岛运行工况，是单机带负荷的一种特例。

本机组2台25MW背压机组通过扩大单元接线方式接至一台63MV A主变低压侧，升压后以一回110KV 线路输出至公司内部企业变电站110KV母线，从而接入区域电网。

正常运行情况下，机组所发电力通过变电站消纳，一旦出现110KV线路跳电，机组甩负荷后将成为厂用电孤网运行模式，这种情况下对机组的控制和运行都将严峻的考验。

2、运行特点厂用电孤网运行是孤网运行的一种，其基本特点是稳定转速或者说是稳定频率。

在大网中，由于网频基本不变，所以汽轮机调门的增减直接控制机组的负荷。

而在孤立网中负荷只取决于公司用户，调门的变化如果不能平衡用户负荷，将直接反映到网频上，因此调节的任务由负荷控制变化为以稳定转速为主。

对于厂用电孤网而言，所有调节任务都由该机组单独承担，要求机组每时每刻都要保持良好的调节状态，因此系统稳定性差，网频率波动幅度大，经常会有超速或低周保护等动作停机、停电。

孤网的控制与运行孤网是孤立电网的简称，一般泛指脱离大电网的小容量电网。

最大单机容量小于电网总容量的8%的电网，可以称为大电网；机网容量比大于8%的电网，统称为小网；孤立运行的小网，称为孤网。

孤网运行的必要性和优势：1）采用“孤网运行的DEH系统”能提高孤网的负荷自平衡能力，改善或者消除负荷冲击的影响，孤网频率稳定性得以优化。

即使用于大电网下，也能提高机组的调频能力。

2）采用“孤网运行的DEH系统”可提高企业的经济效益。

在某些大电网不能到达或者并网成本过高的自备电厂，对孤网运行有强烈的需求。

3）从机组的安全性考虑，“孤网运行的DEH系统”配合电气快速负荷投切设备，可以应对机组负荷大范围突变的FCB工况（如甩负荷孤岛运行，带厂用电等），确保机组及用电设备安全、可靠运行。

DEH系统孤网运行的成功投运需要关注：1）孤网运行对于汽轮机的核心要求是改善调节性能，因此需要提高调速装置的响应速度，优化DEH控制逻辑。

通过提高控制实时性和优化逻辑，实现汽轮机在较大负荷冲击范围内维持转速稳定。

2）频繁快速变负荷将会影响汽轮机的寿命，需要与主设备厂家进行深入的可行性讨论。

可行的方案是汽轮机、锅炉、旁路、励磁、电网调度稳控等多专业协同进行控制和调度优化，在保证参数稳定的前提下，减少寿命损耗。

3）提高DEH伺服液压系统性能，减小调节汽阀延迟时间（或称作伺服回路的响应时间）；减小阀门从开始关闭到完全关闭的时间；提高调节汽阀和抽汽逆止阀的严密性。

具备孤网运行功能的DEH系统，通常可以采用以下结构：通过在DEH系统中增加通过快速调频装置（FFRE）的方法，可以大幅度提高DEH系统的调频能力及性能，成功实现机组的孤网运行。

独立电网孤网运行分析及控制措施建议周云霞摘要：通过运用电力系统分析软件，对电源接入较多的复合型局部电网孤网运行进行分析计算，找出孤网运行存在的问题及特性，从调度运行控制、负荷管理、继电保护和安全自动装置管理、厂网协调管理等方面提出控制措施建议，增加独立电网孤网运行的可能性、持续性，提高孤网运行的成功率。

关键词：孤网运行；频率；电压；措施建议1 前言小水电资源丰富，电源点接入较多的复合型电网，由于汛期小水电发电出力较大，当变电站发生失去系统供电电源的事故时，利用接入的电源点，采取有效的技术措施和管理措施，维持局部电网独立运行，可避免发生大面积停电或全停事故，确保供电可靠性。

2 实例分析：220kV西湖变110kV电网孤网运行分析2.1丰水期，220kV西湖变片区电力平衡分析220kV西湖变接入电源丰富，丰水期大方式，负荷低谷、平谷及部分高峰负荷时段，主变潮流上网，如220kV西湖变#1、#2主变发生N—2开断，高周问题突出。

丰期小方式，负荷低谷、平谷主变交换功率接近于0，负荷高峰时段主变潮流下网，最大下网负荷30—80MW，如发生220kV西湖变#1、#2主变发生N—2开断,存在低周问题。

针对以上问题，利用广元电站作为电源支撑点，合理配置西湖片区安全自动装置，采取有效措施，有可能维持220kV西湖变#1、#2主变N—2开断后的110kV系统孤网运行。

2.2 220kV西湖变110kV系统孤网运行模拟分析（1）计算程序中国电力科学研究院PSD电力系统软件工具：PSD-BPA潮流、暂态稳定程序。

（2）计算边界条件A、红河电网仅构建110kV及以上的线路及厂、站，35kV变电站作为负荷处理。

B、暂稳计算中的发电机模型，采用考虑次暂态过程的变化模型，模拟励磁机及PSS、原动机和调速器。

C、部分发电机同步电机参数，因未进行参数实测，故采用经典参数。

D、下级电网的发电机组总装机容量用装机容量相等的发电机进行等值模拟。

浅谈发电机组并网与孤网运行发电机组并网与孤网运行是电力系统中的两种运行模式，前者指的是将发电机组连接到电力系统中进行运行，后者指的是发电机组单独运行，不连接到电力系统中。

1. 提高发电机组的可靠性：发电机组并网运行可以利用电力系统的支持，一旦发电机组出现故障或负荷突变，电力系统会自动调整，保持供电稳定。

2. 优化负荷调度：发电机组并网运行可以根据电力系统的需求进行负荷调度，根据负荷情况和电价变化合理调节出力，最大限度地利用发电机组的发电能力。

3. 提高经济性：发电机组并网运行可以与电力系统购电卖电，通过电力市场买卖电能，实现经济效益。

发电机组并网运行也存在一些挑战和问题。

发电机组需要保持同步与电力系统，并满足电力系统的稳定性要求，这对发电机组的技术要求较高。

并网运行需要与电力系统进行通信和控制，网络通信和控制系统的安全性和可靠性也成为关键问题。

1. 独立供电能力：发电机组孤网运行可以在电力系统故障或断电的情况下，提供独立的供电能力，保障重要负荷的正常运行。

2. 灵活性：发电机组孤网运行可以根据需要独立运行，不受电力系统的限制。

对于远离电力系统的地区或临时用电需求较大的场景，孤网运行可以提供灵活的解决方案。

发电机组孤网运行也存在一些问题。

孤网运行需要发电机组具备独立运行能力，包括燃料供应、冷却系统、控制系统等，这对发电机组的运行成本和技术要求较高。

孤网运行无法利用电力系统的支持，当发电机组出现故障或负荷突变时，容易影响供电稳定性。

发电机组并网与孤网运行是电力系统中的两种重要运行模式，各有优缺点，可以根据实际需求进行选择。

发电机组并网运行可以提高供电可靠性和经济性，发电机组孤网运行可以提供独立供电能力和灵活性。

在实际应用中，可以根据电力系统的规模和负荷需求，以及经济性和可靠性的考虑进行选择和调整。

浅析火力发电厂电气安装调试要点及技术要求
火力发电厂电气安装调试是整个电站建设过程中非常重要的环节之一。

正确的电气安
装和调试能够保证电站安全、稳定运行，避免事故发生，同时也能提高电站发电效率。

本
文将针对火力发电厂电气安装调试要点及技术要求进行较为详细的分析。

一、电气安装
1.强制性规定
电气安装必须符合国家技术规定和标准，同时按照电站设计图纸，施工图纸进行施工。

在安装过程中，必须注重使用电气设备的限制和要求，确保电气设备的安全性，并防止损坏。

2.施工要点
电气安装必须进行防水、振动等措施，对电气线路、电气设备进行归档，标注清楚，
方便维护。

在安装过程中，必须注重线路的接头处理，Ensure电缆的正确铺设，电气设备的固定牢固，避免出现故障。

二、电气调试
电气调试要注意对电气设备进行绝缘测试，查看电气设备的运行状态，确保设备运行
正常。

在调试过程中，必须注重电气设备的接线和连接，确保接线牢固，避免出现接触不
良等问题。

三、技术要求
1.电站的电气设备必须采用优质的电气元件，并按照国家标准进行选购。

2.电站的电气设备必须符合国家技术要求和电站设计图纸要求，必须采用符合规范的
施工和调试方法。

3.电站必须严格按照电气设备的维护计划进行维护，保持电气设备在良好状态下运
行。

4.必须采取措施防止电气事故的发生，进行预防性检查和维护，以确保电气设备的可
靠性。

5.在电气设备的运行过程中，必须进行热负荷测试，了解电气设备的稳定性和运行效率。

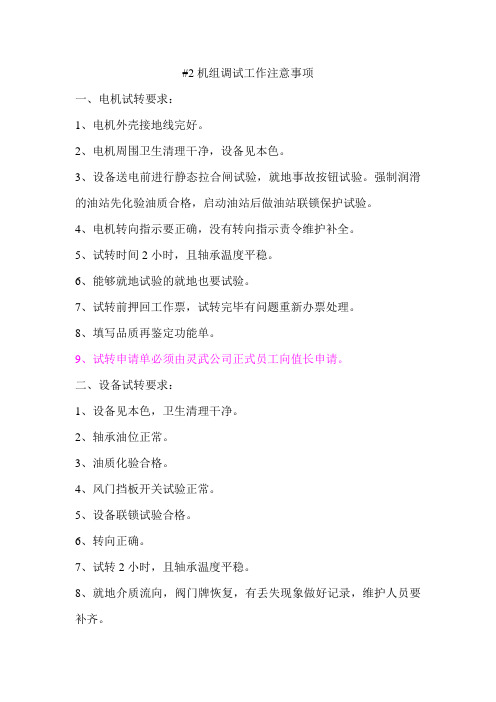

#2机组调试工作注意事项
一、电机试转要求：
1、电机外壳接地线完好。

2、电机周围卫生清理干净，设备见本色。

3、设备送电前进行静态拉合闸试验，就地事故按钮试验。

强制润滑的油站先化验油质合格，启动油站后做油站联锁保护试验。

4、电机转向指示要正确，没有转向指示责令维护补全。

5、试转时间2小时，且轴承温度平稳。

6、能够就地试验的就地也要试验。

7、试转前押回工作票，试转完毕有问题重新办票处理。

8、填写品质再鉴定功能单。

9、试转申请单必须由灵武公司正式员工向值长申请。

二、设备试转要求：
1、设备见本色，卫生清理干净。

2、轴承油位正常。

3、油质化验合格。

4、风门挡板开关试验正常。

5、设备联锁试验合格。

6、转向正确。

7、试转2小时，且轴承温度平稳。

8、就地介质流向，阀门牌恢复，有丢失现象做好记录，维护人员要补齐。

9、试转前押回工作票，试转完毕有问题重新办票处理。

10、填写功能再鉴定功能单。

11、试转申请单必须由灵武公司正式员工向值长申请。

#2机调试组
2012年7月21日。

发电机组并网与孤网运行的技术特点分析摘要：随着企业的发展，高耗能企业能源浪费的现象较为突出，企业利用余热、余气发电自发自用既符合国家节能减排的政策要求，也适应企业降耗的需求，因此在发电人才缺乏的情况下，企业鼓励员工了解和学习有关发电知识，培养技术型人才也是当务之急，鉴于此，现就发电机组并网与孤网运行的技术特点进行分析探讨。

1 发电机组的正常运行方式火力、风力发电厂及各企业自备电厂的发电机正常运行方式分为并网运行和孤网运行两种方式。

两种运行方式的运行技术特点不同，而且差异较大。

2发电机组并网运行的技术特点2.1并网的定义发电机组并网运行是指发电机组与外部常规电网连接并联运行，可以用电缆直接连接或经过升压变压器连接。

并网运行可分为“普通并网”和“并网不上网”两种。

1）普通并网运行的发电机组可以向外部电网输送多余的电能功率；2）并网不上网的机组则严格禁止发电机组的电能功率外送，即只能是从外部电网用电，因此，发电系统的“并网不上网”是指发电系统虽然与外部常规电网并网但其所发电量由企业全部自用，即所发电能并不传输到外部电网使用。

2.2发电机并列条件发电系统的汽轮发电机一般选用的是同步发电机，同步发电机要投入电网并网运行。

必须满足以下几个条件：1）发电机的电压应与电网系统的电压大小接近一致，误差不超过±5%；2）发电机的频率应和电网系统的频率接近一致，误差不超过±0.2Hz，以发电机频率稍高于电网频率为好；3）发电机的相位应和电网系统的相位接近一致，相位差不超过±10°。

4）发电机的相序和电网系统的相序必须一致。

2.3并网的方法并网的方法有两种，一种称为准同期法，另一种称为自同期法。

目前广泛采用技术先进、安全可靠、精度高的现代同步指示装置和自动化并联装置实现准同期法并网。

所谓准同期法是指同步汽轮发电机与外部电网并网时，调节其电压、频率及相位角，使待并发电机的电压、频率及相位角尽可能与外部电网一致，达到并联运行投入的条件，减少系统震荡。

孤网运行解决方案一、背景介绍在现代社会中，网络已经成为人们生活和工作中不可或缺的一部分。

然而，有些地区或场合可能存在网络信号覆盖不到或者网络连接不稳定的问题，这就被称为孤网问题。

为了解决这个问题，我们需要提供一种孤网运行解决方案，以确保在没有稳定网络连接的情况下，用户仍然能够正常使用网络服务。

二、解决方案概述我们的孤网运行解决方案基于以下几个关键技术：离线应用程序、本地服务器、数据同步和缓存机制。

通过这些技术的组合应用，我们能够提供一种可行的解决方案，使得在孤网环境下用户能够继续使用网络服务。

三、解决方案详述1. 离线应用程序：我们将开发一款离线应用程序，该应用程序能够在没有网络连接的情况下正常运行。

用户可以通过该应用程序进行各种操作，如浏览网页、发送和接收电子邮件、查看和编辑文档等。

2. 本地服务器：我们将在孤网环境中建立一个本地服务器，该服务器可以提供一些基本的网络服务，如文件共享、打印服务等。

用户可以通过离线应用程序连接到本地服务器，实现与其他用户的交互和数据共享。

3. 数据同步：为了确保用户在有网络连接时的数据与离线应用程序中的数据保持同步，我们将实现数据同步机制。

当用户重新连接到网络时，离线应用程序将自动与服务器同步数据，以保证数据的一致性。

4. 缓存机制：为了提高用户在离线应用程序中的体验，我们将引入缓存机制。

离线应用程序会缓存一些常用的数据和功能，以便用户在没有网络连接时仍然能够使用这些功能。

当用户重新连接到网络时，离线应用程序会自动更新缓存数据。

四、解决方案的优势1. 灵活性：我们的解决方案可以适应不同的孤网环境，无论是在山区、海洋、航空器、地下等特殊场合，都能提供可靠的网络服务。

2. 可扩展性：我们的解决方案可以根据用户的需求进行扩展和定制。

可以根据实际情况添加新的功能和服务，以满足不同用户的需求。

3. 数据安全性：我们的解决方案采用了多层次的安全机制，确保用户数据的安全性。

用户的数据在离线应用程序和本地服务器之间进行加密传输，防止数据泄露和被非法访问。

孤网运行解决方案一、背景介绍在现代社会中，互联网已经成为人们生活的重要组成部份。

然而，有些地区或者场所由于地理条件或者其他原因，无法接入传统的互联网网络，这就形成为了孤网现象。

孤网指的是与传统互联网隔离的网络环境，无法与外界进行正常的互联互通。

为了解决孤网运行问题，提高信息交流和资源共享的效率，我们提出了以下解决方案。

二、解决方案1. 基础设施建设为了使孤网能够正常运行，首先需要进行基础设施建设。

这包括建设通信基站、光缆路线、网络设备等。

通过建设这些基础设施，可以实现与外界的连接，为孤网提供稳定的网络环境。

2. 网络协议优化针对孤网环境下的网络特点，我们需要对网络协议进行优化。

通过优化网络协议，可以提高网络传输效率，减少数据传输延迟。

同时，还可以提高网络的稳定性和可靠性，确保数据的安全传输。

3. 数据压缩与加密为了提高孤网的数据传输效率，我们可以采用数据压缩技术。

通过对数据进行压缩处理，可以减少数据的传输量，提高传输速度。

同时，为了保护数据的安全性，我们还可以采用数据加密技术，对传输的数据进行加密处理，防止数据被非法获取或者篡改。

4. 离线数据同步由于孤网无法与外界实时同步数据，我们可以采用离线数据同步的方式来解决这一问题。

通过定期将孤网中的数据与外界进行同步，可以确保数据的及时更新，并保持与外界的数据一致性。

5. 挪移终端支持为了方便用户在孤网环境下进行信息交流和资源共享，我们可以提供挪移终端支持。

通过开辟适合于孤网环境的挪移应用程序，用户可以通过挪移设备进行信息的浏览、上传和下载等操作，实现与外界的互联互通。

6. 灾备与容灾机制在孤网运行过程中，我们需要考虑到突发情况的应对措施。

为了保证孤网的持续运行，我们可以建立灾备与容灾机制。

通过备份关键数据和设备，以及建立应急响应机制，可以在遭受自然灾害、设备故障等突发情况时，及时恢复孤网的正常运行。

三、效果与成果通过以上解决方案的实施，可以达到以下效果与成果：1. 提高信息交流效率：孤网用户可以通过优化的网络协议和数据压缩技术，更快地进行信息的传输和交流，提高工作效率。

浅谈发电机组并网与孤网运行发电机组并网与孤网运行是电力系统中两种不同的运行模式。

在实际的电力系统运行过程中，我们经常会遇到这两种模式。

本文将从发电机组并网与孤网运行的概念、特点、应用和影响等方面进行探讨。

一、发电机组并网的概念及特点发电机组并网是指多台发电机组通过联接到电网上，实现电力的共享。

在电力系统中，发电机组并网是一种普遍的形式，通过并网可以充分利用不同发电厂的发电能力，实现发电能力的相互补充和资源共享。

发电机组并网还可以提高电网的可靠性和稳定性，为用户提供更加可靠的电力供应。

发电机组并网具有以下特点：（1）资源共享：通过并网可以将不同发电机组的发电能力进行共享，充分利用各种发电资源。

（2）安全可靠：并网后，发电机组可以相互支持，当其中一台发电机组出现故障时，其他发电机组可以继续供电，保证电网的安全稳定运行。

（3）经济高效：通过发电机组并网可以有效降低发电成本，提高发电效率。

1. 孤网运行的概念孤网运行是指某个区域或系统与主电网隔离，断开与主电网的连接，实现独立运行。

在实际的电力系统中，由于一些地理位置相对偏远或者资源有限的地区，无法与主电网实现连接，因此需要采用孤网运行的方式来进行电力供应。

三、发电机组并网与孤网运行的应用1. 对电网安全稳定性的影响发电机组并网可以提高电网的安全稳定性。

通过并网可以实现发电能力的相互支持，当其中一台发电机组出现故障时，其他发电机组可以继续供电，保证电网的正常运行。

而孤网运行则具有相对独立性，需要独立的调度和控制，对电网的安全稳定性需要更高的要求。

2. 对电力负荷的影响通过发电机组并网可以提高电网的负载率和利用率，降低电力生产成本。

而孤网运行需要独立的发电设备来保证供电需求，对电网的负荷调度和控制需要更加灵活和严格。

五、结论发电机组并网和孤网运行是电力系统中两种不同的运行模式，各自具有自己的特点和应用。

发电机组并网可以提高电网的可靠性和稳定性，实现不同发电厂的发电能力共享，降低电力生产成本。
