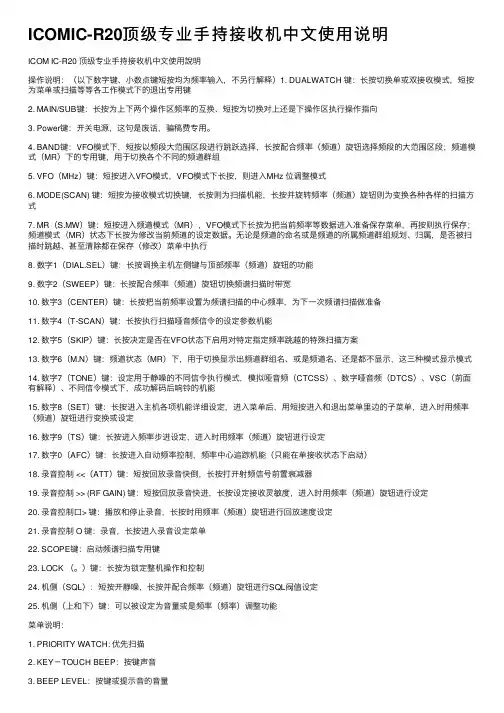

ICOMIC-R20顶级专业⼿持接收机中⽂使⽤说明ICOM IC-R20 顶级专业⼿持接收机中⽂使⽤說明操作说明：（以下数字键、⼩数点键短按均为频率输⼊，不另⾏解释）1. DUALWATCH 键：长按切换单或双接收模式，短按为菜单或扫描等等各⼯作模式下的退出专⽤键2. MAIN/SUB键：长按为上下两个操作区频率的互换、短按为切换对上还是下操作区执⾏操作指向3. Power键：开关电源，这句是废话，骗稿费专⽤。

4. BAND键：VFO模式下，短按以频段⼤范围区段进⾏跳跃选择，长按配合频率（频道）旋钮选择频段的⼤范围区段；频道模式（MR）下的专⽤键，⽤于切换各个不同的频道群组5. VFO（MHz）键：短按进⼊VFO模式，VFO模式下长按，则进⼊MHz 位调整模式6. MODE(SCAN) 键：短按为接收模式切换键，长按则为扫描机能，长按并旋转频率（频道）旋钮则为变换各种各样的扫描⽅式7. MR（S.MW）键：短按进⼊频道模式（MR），VFO模式下长按为把当前频率等数据进⼊准备保存菜单，再按则执⾏保存；频道模式（MR）状态下长按为修改当前频道的设定数据。

⽆论是频道的命名或是频道的所属频道群组规划、归属，是否被扫描时跳越、甚⾄清除都在保存（修改）菜单中执⾏8. 数字1（DIAL.SEL）键：长按调换主机左侧键与顶部频率（频道）旋钮的功能9. 数字2（SWEEP）键：长按配合频率（频道）旋钮切换频谱扫描时带宽10. 数字3（CENTER）键：长按把当前频率设置为频谱扫描的中⼼频率，为下⼀次频谱扫描做准备11. 数字4（T-SCAN）键：长按执⾏扫描哑⾳频信令的设定参数机能12. 数字5（SKIP）键：长按决定是否在VFO状态下启⽤对特定指定频率跳越的特殊扫描⽅案13. 数字6（M.N）键：频道状态（MR）下，⽤于切换显⽰出频道群组名、或是频道名、还是都不显⽰，这三种模式显⽰模式14. 数字7（TONE）键：设定⽤于静噪的不同信令执⾏模式，模拟哑⾳频（CTCSS）、数字哑⾳频（DTCS）、VSC（前⾯有解释）、不同信令模式下，成功解码后响铃的机能15. 数字8（SET）键：长按进⼊主机各项机能详细设定，进⼊菜单后，⽤短按进⼊和退出菜单⾥边的⼦菜单，进⼊时⽤频率（频道）旋钮进⾏变换或设定16. 数字9（TS）键：长按进⼊频率步进设定，进⼊时⽤频率（频道）旋钮进⾏设定17. 数字0（AFC）键：长按进⼊⾃动频率控制，频率中⼼追踪机能（只能在单接收状态下启动）18. 录⾳控制 <<（ATT）键：短按回放录⾳快倒，长按打开射频信号前置衰减器19. 录⾳控制 >> (RF GAIN) 键：短按回放录⾳快进，长按设定接收灵敏度，进⼊时⽤频率（频道）旋钮进⾏设定20. 录⾳控制⼝> 键：播放和停⽌录⾳，长按时⽤频率（频道）旋钮进⾏回放速度设定21. 录⾳控制 O 键：录⾳，长按进⼊录⾳设定菜单22. SCOPE键：启动频谱扫描专⽤键23. LOCK （。

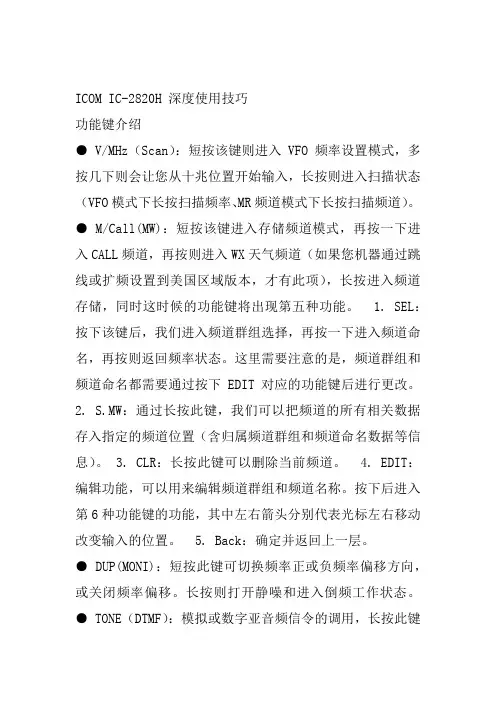

ICOM IC-2820H 深度使用技巧功能键介绍● V/MHz（Scan）：短按该键则进入VFO频率设置模式，多按几下则会让您从十兆位置开始输入，长按则进入扫描状态（VFO模式下长按扫描频率、MR频道模式下长按扫描频道）。

● M/Call(MW)：短按该键进入存储频道模式，再按一下进入CALL频道，再按则进入WX天气频道（如果您机器通过跳线或扩频设置到美国区域版本，才有此项），长按进入频道存储，同时这时候的功能键将出现第五种功能。

1. SEL：按下该键后，我们进入频道群组选择，再按一下进入频道命名，再按则返回频率状态。

这里需要注意的是，频道群组和频道命名都需要通过按下EDIT对应的功能键后进行更改。

2. S.MW：通过长按此键，我们可以把频道的所有相关数据存入指定的频道位置（含归属频道群组和频道命名数据等信息）。

3. CLR：长按此键可以删除当前频道。

4. EDIT：编辑功能，可以用来编辑频道群组和频道名称。

按下后进入第6种功能键的功能，其中左右箭头分别代表光标左右移动改变输入的位置。

5. Back：确定并返回上一层。

● DUP(MONI)：短按此键可切换频率正或负频率偏移方向，或关闭频率偏移。

长按则打开静噪和进入倒频工作状态。

● TONE（DTMF）：模拟或数字亚音频信令的调用，长按此键进入名人堂：众名人带你感受他们的驱动人生马云任志强李嘉诚柳传志史玉柱DTMF存储拨号控制菜单，这里可以打开或关闭DTMF的储存快速拨号功能，存储DTMF号码到指定储存位置中去。

● LOW（PRIO）：短按此键可切换3档输出功率，长按则启动优先扫描功能。

这个功能需要注意的是，启动该功能后，每隔几秒便会返回到优先频道，守候几秒钟后，再回到当前守候频率。

在通话时会造成好像无故掉话的现象，这时，您就要检查是否启动了优先频道扫描功能。

● F键：短按此键可切换不同功能键的功能，并让其显示在屏幕或功能键表面上，长按则能够锁定主机的主要功能。

0 键 音量电平增加
发射 1750HZ 音调
MW 取消频率输入
选择要编程的存储信道
CLR A 取消扫描及优先功能退出功 信道存储
能设置
D-0FF 进入功能设置
关闭 DTMF 存储功能
SET B 进入需更改功能设置项
T-OFF 键盘直接更改频率
关闭亚音接收/发射功能
ENT C 进入需更改功能设置项
MUTE 静噪电平增加
二、电源连接
1. 电台的供电电源可使用直流电源或 12 伏的汽车电瓶，但必须符合以下条件：输出直流电压为 13.8 伏，输出电流大于 13 安培。
2. 电台的电源线是一根平行的红黑线，红线接直流电源或 12 伏电瓶的正极极片，黑线接电源负极 极片。（电台的电源线不能接反，否则会造成烧毁机器的后果）
北京和瑞信通科技有限公司 TEL：010-88473341,13901194249 FAX：010-88436541
◇显示颜色 可选琥珀色(默认色)或绿色。
北京和瑞信通科技有限公司 TEL：010-88473341,13901194249 FAX：010-88436541
IC-2720H 简易中文操作说明
8
◇发射亚音 设置发送亚音值，共有 50 个(67.0～254.1Hz)初始值为 88.5Hz。
六、功能设置
1. 按[MAIN·BAND]键选择要设置的左、右波段。 2. 按[SET]键进入功能菜单。 3. 按[SET]或[LOW·PRIO]键选择需要设置菜单项。 4. 旋转[DIAL]旋钮改变设置值。 5. 按[TONE·DTMF]键保存并退出。
◇显示亮度 可调背光亮度，可在 1～4 档可调。
扬声器静音
SQL▲D

DO NOT expose the transceiver to rain, snow or any liquids.
DO NOT rБайду номын сангаасverse the polarities of the power supply when connecting the transceiver.
DO NOT apply an RF signal of more than 20 dBm (100 mW) to the antenna connector (J1). This could damage the transceiver’s front end.
1. 10-digit order numbers 2. Component part number and name 3. Equipment model name and unit name 4. Quantity required
<SAMPLE ORDER>
1110003491 S.IC TA31136FNG IC-2820H MAIN UNIT 5 pieces 8820001210 Screw 2438 screw IC-2820H Top cover 10 pieces
Kingdom, Germany, France, Spain, Russia and/or other countries.
CONTENTS
SECTION 1 SPECIFICATIONS
SECTION 2 INSIDE VIEWS
SECTION 3 DISASSEMBLY INSTRUCTIONS
SECTION 6 PARTS LIST
SECTION 7 MECHANICAL PARTS

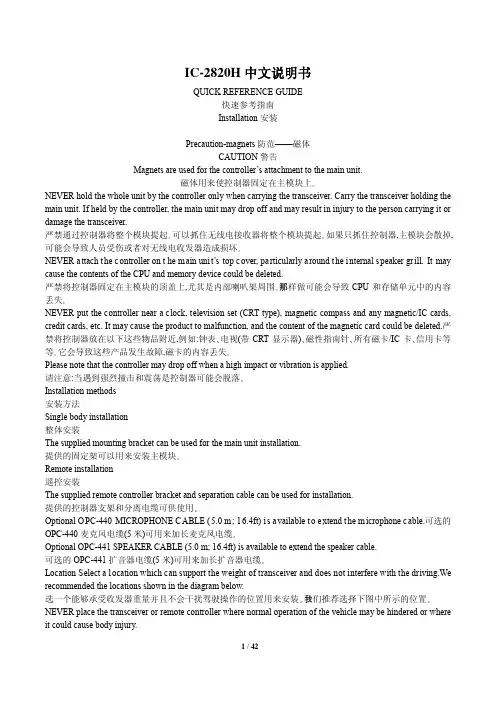

Controller/Separation cable connection 遥控/分离电缆联接 Two c onnection c ables, controller c able (10 c m; 3.9 i n) for single body installation and separation cable (3.4 m; 11.2fit) for remote installation, are supplied with the IC-2820H. 用于独立安装的两根联接电缆､一根控制电缆(10 c m; 3.9 i n)和用于遥控安装的分离电缆(3.4 m ; 11.2fit),提供 的是 IC-2820H 线｡ Connect the controller and the main unit using with supplied connection cable as follows.将主模块和控制器用提 供的电缆按如下方法进行联接｡ IMPORTANT!——number of pin 重要——针脚数目 The connectors on the ends of the connection cable have different numbers of pins – one end has 6 pins and the other end 4 pins. You should connect the 6-pin connector to the main unit, and the 4-pin connector to the controller. 联接电缆两端的接口的针脚数目并不相同,一段是 6 针的,另一端是 4 针的｡你应该用 6 针的那端联接主模块, 用 4 针的那段联接控制器｡ Microphone connection 麦克风的联接 A microphone connector is available on the main unit front panel. Connect the microphone connector as illustrated bellow. 主模块的面板上有一个麦克风接口,按下图所示进行联接｡ Attach the supplied microphone connector plate after the microphone connection, otherwise the controller will separate from the main unit when the microphone cable is pulled during single body installation. 在整体安装的情况下,将麦克风联接好以后,请将麦克风接口外的金属固定板固定好,否则,当拉动麦克风电缆 时控制器会从主模块上脱离｡ Optional GPS antenna connection 可选的 GPS 联接

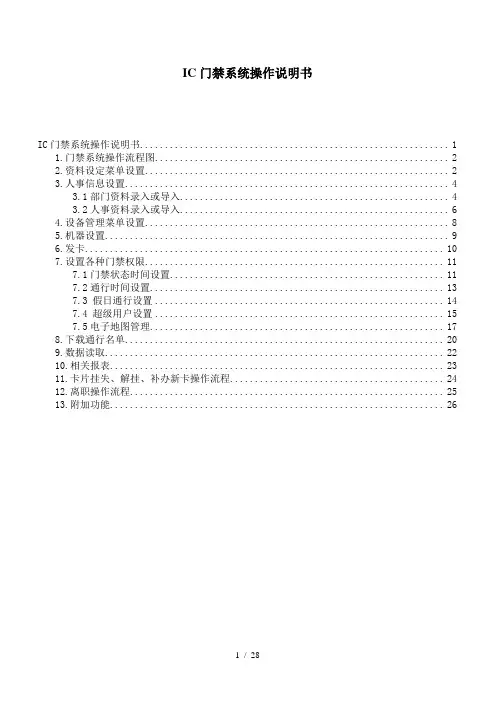

IC门禁系统操作说明书IC门禁系统操作说明书 (1)1.门禁系统操作流程图 (2)2.资料设定菜单设置 (2)3.人事信息设置 (4)3.1部门资料录入或导入 (4)3.2人事资料录入或导入 (6)4.设备管理菜单设置 (8)5.机器设置 (9)6.发卡 (10)7.设置各种门禁权限 (11)7.1门禁状态时间设置 (11)7.2通行时间设置 (13)7.3 假日通行设置 (14)7.4 超级用户设置 (15)7.5电子地图管理 (17)8.下载通行名单 (20)9.数据读取 (22)10.相关报表 (23)11.卡片挂失、解挂、补办新卡操作流程 (24)12.离职操作流程 (25)13.附加功能 (26)1.门禁系统操作流程图2.资料设定菜单设置2.1系统参数-基本参数自动生成工号（递增）：新员工建立人事资料时，在人事资料里自动生成工号，并且每个新工号数字会自动递增1位。

工号长度：设置工号的位数。

（最大12位）；自动生成卡号（递增）：新员工建立人事资料时，在人事资料里自动生成卡号，并且每个新工号数字会自动递增1位。

卡号长度：设置卡号的位数。

建议设置为5－7位卡号，卡号最长不能超过1048575。

单据需要审核生效：考勤管理里面的事务登记的单据需要通过单据审核中心审核才有效。

启用部门权限：主要决定用户权限里的部门权限分配是否启动。

启用卡钟权限：主要决定用户权限里的卡钟权限分配是否启动。

2.2系统参数-门禁参数门禁通行密码：当启用卡+密码开门的时，每个人刷卡输入的密码，密码可定义为工号，卡号，或者用户在人事资料自行定义处理提示门禁卡检测：当钩上该选项，人事资料设定启用卡终止日期的时候，到终止日期，软件会提示过期，需用户进行相应处理注：门禁卡检测只是一个软件提示，不会自动删除门禁通行权限，需手工删除权限2.3系统参数-发卡器参数读卡器验证：发卡启用此项下的各个功能后，无法手工输入卡号，卡号必须通过发卡器来读取。

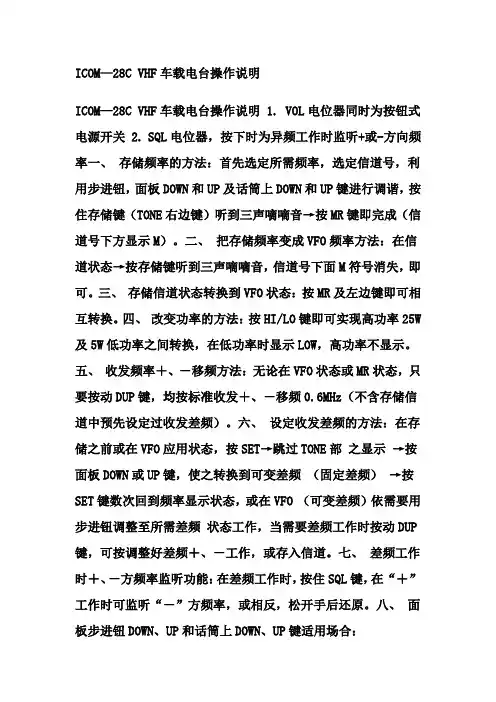

ICOM—28C VHF车载电台操作说明ICOM—28C VHF车载电台操作说明 1. VOL电位器同时为按钮式电源开关 2. SQL电位器，按下时为异频工作时监听+或-方向频率一、存储频率的方法：首先选定所需频率，选定信道号，利用步进钮，面板DOWN和UP及话筒上DOWN和UP键进行调谐，按住存储键（TONE右边键）听到三声嘀嘀音→按MR键即完成（信道号下方显示M）。

二、把存储频率变成VFO频率方法：在信道状态→按存储键听到三声嘀嘀音，信道号下面M符号消失，即可。

三、存储信道状态转换到VFO状态：按MR及左边键即可相互转换。

四、改变功率的方法：按HI/LO键即可实现高功率25W 及5W低功率之间转换，在低功率时显示LOW，高功率不显示。

五、收发频率＋、－移频方法：无论在VFO状态或MR状态，只要按动DUP键，均按标准收发＋、－移频0.6MHz（不含存储信道中预先设定过收发差频）。

六、设定收发差频的方法：在存储之前或在VFO应用状态，按SET→跳过TONE部之显示→按面板DOWN或UP键，使之转换到可变差频（固定差频）→按SET键数次回到频率显示状态，或在VFO （可变差频）依需要用步进钮调整至所需差频状态工作，当需要差频工作时按动DUP 键，可按调整好差频＋、－工作，或存入信道。

七、差频工作时＋、－方频率监听功能：在差频工作时，按住SQL键，在“＋”工作时可监听“－”方频率，或相反，松开手后还原。

八、面板步进钮DOWN、UP和话筒上DOWN、UP键适用场合：1.面板步进钮——VFO时可依步进间隙，改变收发频率，在MR 时可改变信道，在设定收发差频时可改变差频频率。

在频率步进时改变步进。

2.面板DOWN、UP键——在VFO状态时可改变1MHz步进。

在信道状态下可改变信道。

在差频固定时选择固定差频或可变差频。

3.话筒：DOWN、UP——在VFO状态时，可改变收发频率，在信道状态时可改变信道，在以上两种状态下，按住时间＞2秒可实现频率扫描和信道扫描。

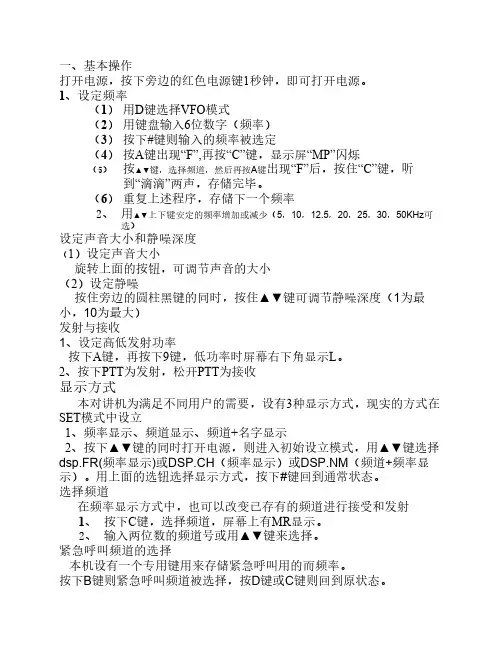

一、基本操作打开电源，按下旁边的红色电源键1秒钟，即可打开电源。

1、设定频率（1）用D键选择VFO模式（2）用键盘输入6位数字（频率）（3）按下#键则输入的频率被选定（4）按A键出现“F”,再按“C”键，显示屏“MP”闪烁（5） 按▲▼键，选择频道，然后再按A键出现“F”后，按住“C”键，听到“滴滴”两声，存储完毕。

（6）重复上述程序，存储下一个频率2、 用▲▼上下键安定的频率增加或减少（5，10，12.5，20，25，30，50KHz可选）设定声音大小和静噪深度（1）设定声音大小旋转上面的按钮，可调节声音的大小（2）设定静噪按住旁边的圆柱黑键的同时，按住▲▼键可调节静噪深度（1为最小，10为最大）发射与接收1、设定高低发射功率按下A键，再按下9键，低功率时屏幕右下角显示L。

2、按下PTT为发射，松开PTT为接收显示方式本对讲机为满足不同用户的需要，设有3种显示方式，现实的方式在SET模式中设立1、频率显示、频道显示、频道+名字显示2、按下▲▼键的同时打开电源，则进入初始设立模式，用▲▼键选择dsp.FR(频率显示)或DSP.CH（频率显示）或DSP.NM（频道+频率显示）。

用上面的选钮选择显示方式，按下#键回到通常状态。

选择频道在频率显示方式中，也可以改变已存有的频道进行接受和发射1、按下C键，选择频道，屏幕上有MR显示。

2、 输入两位数的频道号或用▲▼键来选择。

紧急呼叫频道的选择本机设有一个专用键用来存储紧急呼叫用的而频率。

按下B键则紧急呼叫频道被选择，按D键或C键则回到原状态。

键盘锁定按下A键，再按下#键1秒，则锁定键盘。

按下B键则紧急呼叫频道被选择，按D键或C键回到原态。

异频发射发射频率和接受频率不同时使用1、按下A键，而后再按下8键，进入设立模式。

2、 按下▲▼键选择±，用上面的选钮设定频率。

3、按下#键结束设定。

4、按下A键，再按4键，选择”-”(发射频率小于接收频率)或者”+”(发射频率大于接收频率)去掉已编程的本内容：按住SQL键+D键,打开电源即可（二）编程操作本机器共有100个频道可供用户使用。

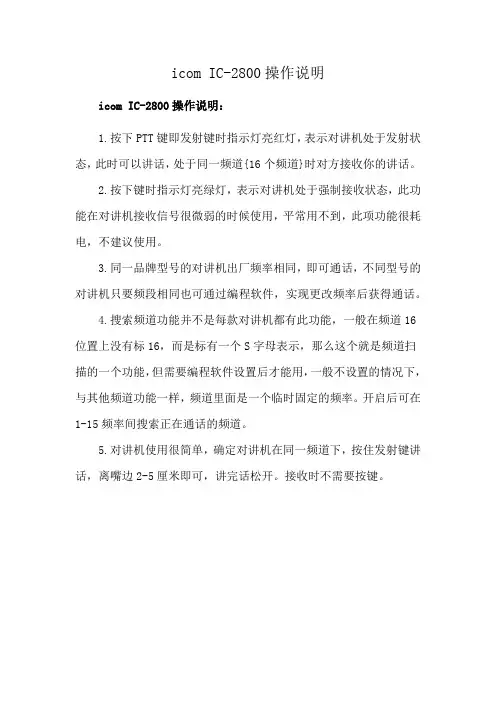

icom IC-2800操作说明
icom IC-2800操作说明：
1.按下PTT键即发射键时指示灯亮红灯，表示对讲机处于发射状态，此时可以讲话，处于同一频道{16个频道}时对方接收你的讲话。

2.按下键时指示灯亮绿灯，表示对讲机处于强制接收状态，此功能在对讲机接收信号很微弱的时候使用，平常用不到，此项功能很耗电，不建议使用。

3.同一品牌型号的对讲机出厂频率相同，即可通话，不同型号的对讲机只要频段相同也可通过编程软件，实现更改频率后获得通话。

4.搜索频道功能并不是每款对讲机都有此功能，一般在频道16位置上没有标16，而是标有一个S字母表示，那么这个就是频道扫描的一个功能，但需要编程软件设置后才能用，一般不设置的情况下，与其他频道功能一样，频道里面是一个临时固定的频率。

开启后可在1-15频率间搜索正在通话的频道。

5.对讲机使用很简单，确定对讲机在同一频道下，按住发射键讲话，离嘴边2-5厘米即可，讲完话松开。

接收时不需要按键。

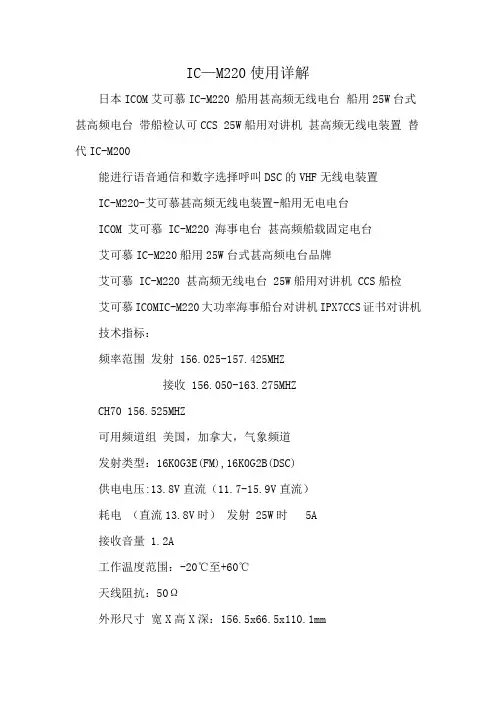

IC—M220使用详解日本ICOM艾可慕IC-M220 船用甚高频无线电台船用25W台式甚高频电台带船检认可CCS 25W船用对讲机甚高频无线电装置替代IC-M200能进行语音通信和数字选择呼叫DSC的VHF无线电装置IC-M220-艾可慕甚高频无线电装置-船用无电电台ICOM 艾可慕 IC-M220 海事电台甚高频船载固定电台艾可慕IC-M220船用25W台式甚高频电台品牌艾可慕 IC-M220 甚高频无线电台 25W船用对讲机 CCS船检艾可慕ICOMIC-M220大功率海事船台对讲机IPX7CCS证书对讲机技术指标：频率范围发射 156.025-157.425MHZ接收 156.050-163.275MHZCH70 156.525MHZ可用频道组美国，加拿大，气象频道发射类型：16K0G3E(FM),16K0G2B(DSC)供电电压:13.8V直流（11.7-15.9V直流）耗电（直流13.8V时）发射 25W时 5A接收音量 1.2A工作温度范围：-20℃至+60℃天线阻抗：50Ω外形尺寸宽X高X深：156.5x66.5x110.1mm重量（约）700g，（含HM-237B）防水：IPX7级防水艾可慕IC-M220船用甚高频无线电台体积(宽X高X深：156.5x66.5x110.1mm)更适合小空间下安装内置D级DSCIcom海事机交互界面，操作更直观内置GPS（仅IC-M220G）设计，采用可拆式手麦HM-237BXP7级防水（水下1米30分钟不进水）AquuaQuake喇叭自动除水功能，防止喇叭积水造成音质下降日本制造工作温度范围：-20℃至+60℃天线阻抗：50Ω外形尺寸宽X高X深：156.5x66.5x110.1mm重量（约）700g，（含HM-237B）防水：IPX7级防水更多功能标准NMEA接口，可连接GPS和其他设备兼容MA-500TR B级AIS收发机扫描和收藏频道功能双频/三频值守功能，工作在工作频道，也可同时收听16频道和常用呼叫频道扫描功能屏幕和按键背光可外接喇叭内置气象频道，可接受气象警报日本设计，日本制造所以ICOM产品在出厂前，都通检测和环境试验。
