江苏省名校物理高考精选实验题100题汇总

  • 格式：doc
  • 大小：2.47 MB
  • 文档页数：41

江苏省名校物理高考精选实验题100题汇总一、实验题1．某实验小组利用如图所示的装置验证动能定理，其主要步骤如下：一端系有滑块固定有一与长木板垂直的窄片的细绳，通过转轴光滑的轻质滑轮，悬挂一钩码，用垫块将长木板的右端垫起，调整垫块以改变长木板的倾角，直至轻推滑块时，滑块会沿长木板向下做匀速直线运动。

保持长木板的倾角不变，取下细绳和钩码，让滑块沿长木板下滑，记下A、B两个光电门的遮光时间、用天平分别测出滑块和钩码的质量M、m，用直尺测量A、B间的距离窄片的宽度d为已知请回答下列问题重力加速度大小为根据______判断滑块做匀速直线运动。

滑块沿长木板下滑过程中所受的合外力大小为______。

实验最终要验证的表达式为______。

2．据报道，最近已研制出一种可投入使用的电磁轨道炮，其原理如图所示，炮弹(可视为长方形导体)置于两固定的平行导轨之间，并与轨道壁接触良好，开始时炮弹在导轨的一端，通以电流后炮弹会被磁力加速，最后从位于导轨另一端的出口高速射出。

设两导轨之间的距离d = 0.10 m，导轨长L= 5.0 m，炮弹质量m = 0.30 kg，导轨上的电流I的方向如图中箭头所示，可以认为，炮弹在轨道内运动时，它所在处磁场的磁感应强度始终为B=2.0 T，方向垂直于纸面向里.若炮弹出口速度为v = 2.0×103 m/s，求通过导轨的电流I的大小，忽略摩擦力与重力的影响。

3．在“测定金属丝的电阻率”的实验中,待测金属丝的电阻R x约为5 Ω,实验室备有下列实验器材：A．电压表V1(量程3V，内阻约为15kΩ)B．电压表V2(量程15V，内阻约为75kΩ)C．电流表A1(量程3A，内阻约为0.2Ω)D．电流表A2(量程0.6A，内阻约为1Ω)E．滑动变阻器R1(0～50Ω，0.6A)F．滑动变阻器R2(0～500Ω，0.1A)G．电池E(电动势为3 V，内阻约为0.3Ω)H．开关S，导线若干(1`)为提高实验精确度,减小实验误差,电压表应选用__________．电流表应选用__________．滑动变阻器应选用__________．（选填器材前面的字母序号）(2)为减小伏安法测电阻的实验误差,应选用_________[填“甲”或“乙”]为该实验的电路图．(3)某次实验中，电表表盘如图所示，则电压表读数为________V,电流表读数为________A;(4)用千分尺测量金属丝的直径，示数如图所示，该金属丝的直径的测量值为________mm.4．在“探究弹力与弹簧伸长量的关系”的实验中，使用两根不同的轻质弹簧a和b，操作步骤完全相同，得到弹力F与弹簧长度L的关系如图所示，下列分析判断正确的是______。

A．a的截距比b的小，由此判断a的劲度系数比b的小B．a的截距比b的小，由此判断a的原长比b的小C．a的斜率比b的大，由此判断a的劲度系数比b的大D．根据图像，可以得到弹簧弹力与弹簧长度成正比5．如图所示为某次实验中拍摄到的小滑块在粗糙水平面上滑动时的闪光照片，已知闪光频率为每秒10次。

其中A、B、C、D、E分别对应每次闪光时滑块的位置，根据照片与实物的比例得到滑块位移的数据，其中BC＝2.98 cm，CD＝2.00 cm。

查得当地重力加速度值为9.80m/s2。

则(1)小滑块通过C位置时速度的大小v c=______________m/s（结果保留2位有效数字）；(2)小滑块与水平面之间的动摩擦因数μ=_____________。

6．LED灯的核心部件是发光二极管.某同学欲描绘一只发光二极管(工作电压为2.9V)的正向伏安特性曲线，所用器材有:电压表(量程3V，内阻约3kΩ)；电流表(用多用电表的直流25mA挡替代，内阻约为5Ω)；滑动变阻器(0-20Ω)；电池组，电键和导线若干，他设计的电路如图(a)所示，回答下列问题(1)根据电路图(a)，在实物图(b)上完成连线，使多用电表正确接入电路_____(2)在电键S闭合前，将多用电表选择开关拔至直流25mA挡，调节变阻器的滑片至最___端(填“左”或“右”)(3)某次测量中，多用电表示数如图(c)，则通过二极管的电流为_____mA(4)该同学得到正向伏安特性曲线如图(d)所示，请根据曲线说出通过二极管的电流与二极管两端电压的关系特点:____________________.7．某同学用如图甲所示的装置做“探究合力做的功与动能改变量之间的关系”的实验，他们将光电门固定在水平轨道上的B点，并用重物通过细线拉小车，然后保持小车和重物的质量不变，通过改变小车释放点到光电门的距离(s)进行多次实验，实验时要求小车每次都从静止释放。

（1）如果遮光条通过光电门的时间为t，小车到光电门的距离为s，该同学通过描点作出线性图象来反映合力做的功与动能改变量之间的关系，则他所作的图象关系是下列哪个时才能符合实验要求_______ A． B． C． D．（2）下列哪些实验操作能够减小实验误差________。

A．调整轨道的倾角，在未挂重物时使小车能在轨道上匀速运动B．必须满足重物的质量远小于小车的质量C．必须保证小车从静止状态开始释放8．利用图示的实验装置探究合力做功与动能变化的关系。

(1)实验开始时，他先调节木板上定滑轮的高度，使牵引小车的细绳与木板平行，他这样做的目的是下列的哪个______________(填字母代号)A．避免小车在运动过程中发生抖动B．可使打点计时器在纸带上打出的点清晰C．可以保证小车最终能够实现匀速直线运动D．可在平衡摩擦力后使细绳拉力等于小车受的合力(2)甲小组同学正确平衡了阻力，选取的砝码和盘的总质量m远小于小车的质量M，取砝码的总重力值作为绳子的拉力值，按正确操作得到图示的一条纸带。

在纸带上选取三个连续计时点A、B、C，测得它们到静止释放的起始点O的距离分别为S A、S B、S C打点计时器的工作频率为f，己知当地重力加速度为g，从O到B的运动过程中，拉力对小车做功W＝____，小车动能变化量△E k＝______________。

(3)乙小组同学也正确平衡了阻力，但并未保证选取的砝码和盘的总质量m远小于小车的质量M。

在处理数据时，他们也取砝码和盘的总重力值作为绳子的拉力值，并采用图像法进行数据分析：在纸带上选取多个计数点，测量静止释放的起始点O到每个计数点的距离，并计算出每个计数点对应的小车速度v以及从O点到该计数点对应的过程中绳子拉力所做的功W。

他们作出的图线为__________A． B．C． D．9．下图为一物理兴趣小组，探究小球做平抛运动的闪光照相照片的一部分，图中背景方格的边长均为5cm。

如果取g=10m/s2，那么（1）闪光频率是______Hz；（2）小球做平抛运动的初速度的大小是______m/s；（3）小球经过B点时的速度大小是_______m/s。

10．在“探究小车速度随时间变化规律”实验中：(1)某同学采用如图甲所示的装置进行试验，_________平衡摩擦力，_________测量小车的质量。

(均选填“需要”或“不需要”)(2)甲同学在实验中得到如图所示的一条纸带（两计数点间还有四个点没有画出），已知打点计时器采用的是频率为50Hz的交流电，根据纸带可求出第3个计数点的瞬时速度为________m/s ，小车的加速度为________m/s2（结果保留三位有效数字）。

11．如图所示，为测量匀加速直线运动的加速度，将宽度均为b的挡光片A、B固定在小车上，测得两者间距为d．（1）当小车向左匀加速直线运动时，测得A、B两挡光片先后经过光电门的时间分别为△t1和△t2，则A 挡光片经光电门时的瞬时速度v A=_____，小车的加速度a=_____．（2）本实验中为减小实验误差，可采用的方法有_____．A．增大两挡光片宽度bB．减小两挡光片宽度bC．增大两挡光片间距dD．减小两挡光片间距d．12．某实验小组设计了图甲所示的电路做“描绘小灯泡伏安特性曲线”实验。

（1）闭合电键前应将图甲中滑动变阻器的滑片移到最__________(填“左”或“右”)端。

（2）若闭合开关S，电流表、电压表均有示数，但无论怎样移动变阻器滑动片，都不能使电压表的示数调为零。

原因可能是图甲中的__________ (选填：“a”或“b”或“c”)处接触不良。

（3）排除故障重新实验，测得多组I、U的值，作出小灯泡的伏安特性曲线如图丙所示实线，小王同学想知道电压为2.0V时灯泡的电阻，于是他在图线上作出电压为2.0V对应点的切线(图中虚线所示)，求得灯泡的电阻为切线斜率的倒数，即R==3.6Ω。

试分析他的求法是否正确，如果认为正确说明理由；如果认为不正确，请求出你认为正确的电阻阻值(结果保留二位有效数字)______________________________。

13．在做研究平抛运动的实验时，让小球多次沿同一轨道运动，通过描点法画出小球平抛运动的轨迹。

（1）为了能较准确地描绘运动轨迹，下面列出一些操作要求，将你认为正确选项的前面字母填在横线上：__________。

(a)通过调节使斜槽的末端保持水平，(b)每次释放小球的位置必须不同(c)每次必须由静止释放小球(d)记录小球位置用的木条（或凹槽）每次必须严格地等距离下降(e)小球运动时不应与木板上的白纸（或方格纸）相接触(f)将球的位置记录在纸上后，取下纸，用直尺将点连成折线（2）若用一张印有小方格的纸记录轨迹，小方格的边长为L，小球在平抛运动途中的几个位置如图中的a、b、c、d所示，则小球平抛的初速度的计算式为v0= ______（用L、g表示）。

14．某同学利用如图所示的装置研究匀变速直线运动时，记录了下列实验步骤。

A．把一条细绳拴在小车上，使细绳绕过滑轮，下边挂上合适的钩码。

把纸带穿过打点计时器，并把纸带的一端固定在小车的后面。

B．把附有滑轮的长木板平放在实验桌上，并使滑轮伸出桌面。

把打点计时器固定在长木板上没有滑轮的一端，连接好电路。

C．把小车停在靠近打点计时器处，接通电源后，放开小车，让小车拖着纸带运动，打点计时器就在纸带上打下一行小点，随后立即关闭电源。

D．换上新纸带，重复操作三次。

（1）合理操作顺序是___________________。

（填写步骤前面的字母）打点计时器使用频率f=50Hz的交流电源。

在物体做匀变速直线运动过程中得到的纸带上，舍去前面较为密集的点，每隔4个计时点取一个计数点，测得相邻计数点间距离为s1=7.05cm、s2=7.68cm、s3=8.33cm、s4=8.95cm、s5=9.61cm、s6=10.26cm，如图所示。

（2）相邻计数点间的时间间隔为______s；（3）打下A点时物体瞬时速度的大小是______m/s；物体运动加速度的大小是_____m/s2。

合集下载

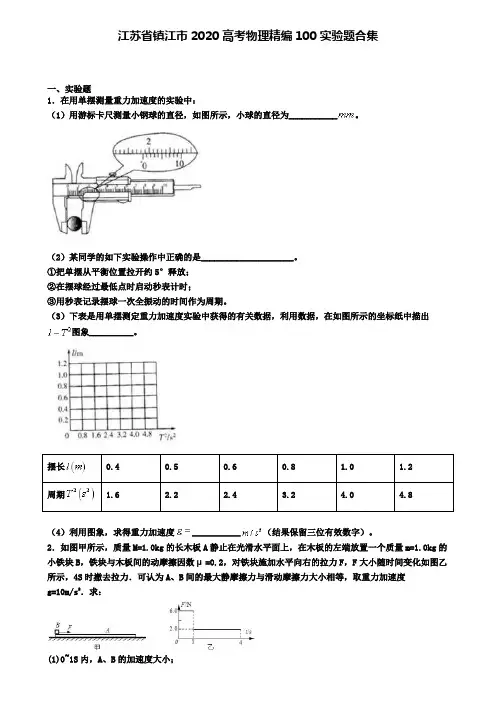

江苏省镇江市2020高考物理精编100实验题合集

江苏省镇江市2020高考物理精编100实验题合集

江苏省镇江市2020高考物理精编100实验题合集一、实验题1．在用单摆测量重力加速度的实验中：（1）用游标卡尺测量小钢球的直径，如图所示，小球的直径为___________。

（2）某同学的如下实验操作中正确的是_____________________。

①把单摆从平衡位置拉开约5°释放；②在摆球经过最低点时启动秒表计时；③用秒表记录摆球一次全振动的时间作为周期。

（3）下表是用单摆测定重力加速度实验中获得的有关数据，利用数据，在如图所示的坐标纸中描出图象__________。

摆长周期（4）利用图象，求得重力加速度___________（结果保留三位有效数字）。

2．如图甲所示，质量M=1.0kg的长木板A静止在光滑水平面上，在木板的左端放置一个质量m=1.0kg的小铁块B，铁块与木板间的动摩擦因数μ=0.2，对铁块施加水平向右的拉力F，F大小随时间变化如图乙所示，4S时撤去拉力．可认为A、B间的最大静摩擦力与滑动摩擦力大小相等，取重力加速度g=10m/s2．求：(1)0~1S内，A、B的加速度大小；(2)B相对A滑行的最大距离s；(3)0~4s内，拉力做的功W．3．某实验小组的实验电路如图（a）所示，电压表有一端接线位置待定。

（1）若电压表待定端（A）接a，利用该实验所得的U﹣I关系图线可得到电阻R的阻值（B）接b，利用该实验所得的U﹣I关系图线可得到电阻R的阻值（C）接a，利用该实验所得的U﹣I关系图线可得到电源的电动势和内阻（D）接b，利用该实验所得的U﹣I关系图线可得到电源的电动势和内阻（2）将（a）图连接成“测定电源的电动势和内阻”的电路，合上开关，将滑动变阻器的滑片由接入电路阻值最大端移向另一端，发现电压表的示数接近1.5V且几乎不变，直到当滑片滑至临近另一端时电压表的示数急剧减小，出现上述情况的原因是_____。

（3）调整合适的实验器材后，利用电压表和电流表的示数拟合出U﹣I关系图线如图（b）所示，由此得到电源电动势E＝_____V，内阻r＝_____Ω。

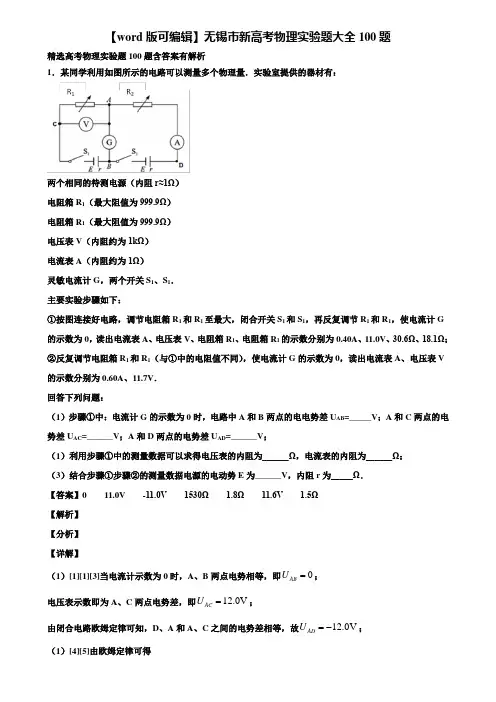

【word版可编辑】无锡市新高考物理实验题大全100题含解析
