中药废水处理工艺流程设计

目录第一章工程概述 (1)1.1项目名称及设计单位 (1)1.2 项目概况 (1)1.3 设计依据、标准、原则和范围 (1)1.3.1设计原则 (1)1.3.2设计所采用的主要标准、规范 (2)1.3.3设计依据和主要资料 (2)1.4 设计范围 (2)第二章建设规模及水质情况 (4)2.1 设计进水水量 (4)2.2 设计进水水质 (4)2.3 设计出水水质 (4)第三章设计原则及工艺方案 (5)3.1污水处理站设计原则 (5)3.1.1污水处理原则 (5)3.1.2总平面布置原则 (5)3.1.3高程布置原则 (6)3.1.4污泥处置原则 (6)3.1.5工艺设计原则 (6)3.2水质特性及工艺方案确定 (7)3.2.1水质分析 (7)3.2.2类似工程 (7)3.2.3工艺流程 (9)3.3处理效率预测表 (11)第四章工艺设计说明 (12)4.1格栅以及调节池 (12)4.2 微电解池 (12)4.3 中和沉淀池 (13)4.4中间水池及升温池 (13)4.5 UASB反应器 (13)4.6 好氧移动床生物膜处理工艺（MBBR） (14)4.7絮凝沉淀池 (15)4.8污泥处理规模 (16)4.8.1污泥处理工艺选择 (16)4.8.2污泥浓缩脱水工艺 (16)4.9 沼气利用 (17)第五章主要处理构筑物设计 (18)5.1格栅以及调节池 (18)5.2 微电解池 (19)5.3 中和沉淀池 (19)5.4中间水池及升温池 (20)5.5 UASB反应器 (21)5.6 一级好氧移动床生物膜、沉淀池1# (22)5.7 二级好氧移动床生物膜、沉淀池2# (23)5.8絮凝沉淀脱色池 (24)5.9 污泥浓缩池 (25)5.10 脱水机房 (25)5.11 综合室 (26)第六章主要处理建（构）筑物及设备 (27)6.1 主要建（构）物一览表 (27)6.2主要设备一览表 (28)第七章电气设计 (32)7.1供配电 (32)7.1.1电源及构筑物供配电形式 (32)7.1.2安全措施 (32)7.1.3负荷计算 (32)7.2仪表和自控设计 (32)7.2.1设计依据 (32)7.2.2设计范围 (32)7.2.3设计原则 (33)7.2.4电控总体设计要求 (33)7.2.5控制柜设计要求 (33)7.2.5主要技术说明 (33)第八章建筑结构设计 (34)8.1设计依据 (34)8.2工程地质情况及地基说明 (34)8.3结构设计 (34)8.4结构材料 (34)8.5建筑设计 (35)8.5.1建筑物室内外装修及作法 (35)8.5.2构筑物 (35)8.6公共工程 (35)8.6.1道路、绿化 (35)8.6.2给排水系统 (35)第九章工程概算 (36)9.1 直接投资费用 (36)9.1.1构（建）筑物工程投资 (36)9.1.2 工程设备投资 (37)9.1.3电气控制投资 (41)9.2 间接费用及总费用 (41)9.3 运行成本 (42)第十章组织机构与人员编制 (43)10.1 组织机构 (43)10.2 技术管理 (43)10.3 人员编制及劳动制度 (43)第十一章工程效益及经济评价 (44)11.1 环境效益 (44)11.2 社会效益 (44)11.3 经济效益 (44)第十二章服务承诺 (45)12.1 质量保修 (45)12.2 定期回访 (45)第一章工程概述1.1项目名称及设计单位项目名称：....药业有限公司设计单位：....1.2 项目概况公司共占地25万m2，资产3.5亿元，员工1206人，有执业药师等专业技术人才390人，主导产品双黄连注射液、双黄连口服液、盐酸氟桂利嗪胶囊畅销全国二十多个省市。

中药制药废水处理方案中药制药废水是指中药制药过程中所产生的废水，在含有大量的有机物和残留药物的情况下，对环境和生态系统造成了严重的影响。

因此，科学有效地处理中药制药废水显得尤为重要。

本文将介绍一种常用的中药制药废水处理方案。

中药制药废水处理方案通常由预处理、生物处理和深度处理三个步骤组成。

1.预处理预处理旨在去除中药制药废水中的悬浮物、沉淀物和可溶性有机物等。

常用的预处理方法有：1.1 沉淀池通过建立沉淀池来使颗粒状物质脱离废水，并形成污泥。

该方法适用于废水中有较高悬浮物含量的情况。

1.2 气浮法利用气体分离物质，通过溶气气泡在废水中浮起悬浮物，然后采用刮板或斜板机构收集上浮物。

气浮法适用于含有小颗粒悬浮物的废水处理。

1.3 药剂沉淀将适量的化学药剂(如铁盐、铝盐等)添加到废水中，与废水中的悬浮物和胶体发生化学反应使其沉淀下来，在中药制药废水处理中已得到广泛应用。

2.生物处理生物处理是将废水中的有机物通过微生物代谢分解和吸附降解为无害物质的过程。

常用的生物处理方法有：2.1 厌氧消化反应器厌氧消化反应器是一种通过微生物在无氧环境下将有机物转化为甲烷和二氧化碳的装置。

该方法适用于有机物浓度较高、有机负荷大的废水处理。

2.2 好氧生物反应器好氧生物反应器是利用好氧微生物将废水中的有机物降解为水和二氧化碳的装置。

常用的好氧生物反应器有活性污泥法和固定床法等。

2.3 植物修复法植物修复法是通过植物的吸附和代谢作用去除废水中的有机污染物。

常用的植物有菖蒲、芦苇、水蕹等。

该方法适用于废水中有机负荷较低的情况。

3.深度处理深度处理主要是通过进一步的物理和化学处理，去除生物处理后的残余有机物和微量污染物。

常用的深度处理方法有：3.1 活性炭吸附活性炭具有很强的吸附作用，可以去除废水中的有机物、色度物质和微量污染物。

该方法适用于有机物浓度较低的废水处理。

3.2 高级氧化技术高级氧化技术包括臭氧氧化、紫外光氧化和过氧化氢氧化等，可以有效地去除废水中的难降解有机物和微量污染物。

科技与创新┃Science and Technology &Innovation·48·2020年第20期文章编号：2095－6835（2020）20－0048－02中药提取废水处理工艺设计李旭（无锡市政设计研究院有限公司，江苏无锡214005）摘要：某中药生产企业是集中西医药、中药日化、中药保健产品研发、生产制造为一体的高新技术企业，为满足厂区扩建后生产废水的处理需求，新建1座废水处理站。

主要介绍了废水处理站的工艺设计，主要从设计水量、水质、工艺流程、单元去除效果、单体设计和投资与运行成本分析等方面进行叙述，为其他类似废水处理设计提供参考。

关键词：醇沉废水；微电解；Fenton 氧化；A/O 工艺中图分类号：X703文献标志码：ADOI ：10.15913/ki.kjycx.2020.20.018某中药生产厂主要产品以中药提取类及化学合成类原料药为主，新建废水处理站总处理量为600m 3/d 。

1工程概况1.1水量、水质及排放标准生产废水包括醇沉废水、乙醇废水、单效真空泵房废水、前处理废水、多效浓缩废水等，按照有机污染物浓度可分为高浓废水、杂排水两类，处理出水执行GB 8978—1996《污水综合排放标准》三级标准，水质、水量与排放标准如表1所示。

1.2工艺流程及单元去除率高浓废水以醇沉废水为主，含有树胶、果胶、粘液质、蛋白质、鞣质、色素及无机盐等多种水溶性污染物，B/C=0.17，可生化性差。

本项目采用分类收集、分质预处理的处理方式，工艺流程、单元去除率如表2所示。

表1进水水量、水质序号名称水量/（m 3·d-1）pH COD/（mg·L -1）BOD/（mg·L -1）NH 3-N/（mg·L -1）SS/（mg·L -1）1高浓废水100 5.53000052006010752杂排水500 6.3100050030400排放标准—6～950030050400表2设计各单元去除率表水质指标处理单元COD/（mg·L -1）进水出水去除率/（%）预处理300002400020生化处理水解酸化4800432010A/O432053587.60深度处理535428202单体设计2.1高浓调节池构筑物：22m×10m×6.5m ，1座。

中药类制药工业废水处理设施设计方案自古以来，中药已经是中国特色的一种医学文化，在中国传统医学里被广泛应用。

然而，中药的种类繁多，治疗的疾病也各不相同，所以中药的加工过程也不尽相同。

而中药加工过程所产生的工业废水也具有一定的特殊性，需要进行特殊的处理方案。

本文将以中药类制药工业废水处理设施的设计方案为主题。

1、中药制药工业废水的组成和特点中药制药工业废水与其他工业废水相比，具有以下的特点：①中药制药工业废水的水质复杂。

中药制药过程中，使用的材料包括药材、药品、添加剂等等，不同的中药配方需要添加不同的材料，所以其废水的成份也不尽相同。

此外还包含有多种废水污染物，如污染物的种类众多，废水处理难度较大。

②中药制药工业废水有生产季节性。

中药制药工业废水产量季节性高，特别在采药、晒药、炮制等流程反复出现。

③中药制药工业废水污染物含量高。

中药的制药过程，需要使用大量的水进行搅拌、煮制、提取等，使生产过程中产生的废水中含有大量的有机和无机污染物，其中含有一定量的大分子有机物、悬浮物、生物剂、氮化物、磷化物等等，其水质复杂。

2、中药制药工业废水处理方式对于中药制药工业废水，处理的方式有以下几种：①物理化学处理。

这种处理方式主要是采用物理方法分离水中的悬浮颗粒、有机物质和大分子有机物，采用化学方法去除水中污染物的多种元素，常用的方法主要有自由沉降、筛网过滤、悬浮液离心、简单沉淀、吸附、氧化还原等。

②生物处理。

这种方式主要依靠微生物的降解作用，对有机物质进行处理，它采用活性污泥法、生物接触氧化法、固定化微生物法等方式。

生物法处理可以达到疏水性和有机性废水处理的目的。

③综合处理。

这种方式会结合多种处理方法以达到最佳处理效果。

例如，先进行物理化学处理将废水中的颗粒物、悬浮物等物质去除，然后再进行生物处理，以达到最佳效果。

3、中药制药工业废水处理设施设计中药制药工业废水的处理设施应基于以下原则：①要根据污染物的种类进行分类处理，以降低处理设施的复杂程度。

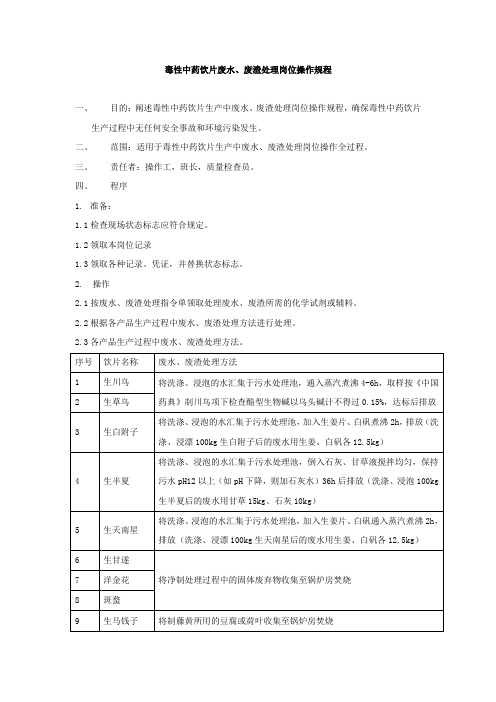

毒性中药饮片废水、废渣处理岗位操作规程
一、目的：阐述毒性中药饮片生产中废水、废渣处理岗位操作规程，确保毒性中药饮片
生产过程中无任何安全事故和环境污染发生。

二、范围：适用于毒性中药饮片生产中废水、废渣处理岗位操作全过程。

三、责任者：操作工，班长，质量检查员。

四、程序
1.准备：
1.1检查现场状态标志应符合规定。

1.2领取本岗位记录
1.3领取各种记录、凭证，并替换状态标志。

2. 操作
2.1按废水、废渣处理指令单领取处理废水、废渣所需的化学试剂或辅料。

2.2根据各产品生产过程中废水、废渣处理方法进行处理。

2.3各产品生产过程中废水、废渣处理方法。

注：a 1-5项固体废弃物收集至锅炉房焚烧
B废水解毒处理主要依据《陕西省中药饮片炮制规范》中药饮片加工方法，经解毒处理后的废水汇入中药前处理废水处理装置进一步生物降解，达到国家一级废水标准后排放。

2.4记录：废水、废渣处理过程中及时填写记录。

3. 废水、废渣处理后的清场结束工作。

3.1按清洁规程对处理工具、容器进行清洁，做好各项记录。

3.2将处理岗位现场文件、物料、记录等收集、整理、存放到指定地点。

3.3替换相关的状态标志。

【废⽔】⽔解酸化—SBR⼯艺处理中药废⽔近年来，随着中药、中成药制药企业的发展，该类企业排放的废⽔已成为严重污染源之⼀。

中药⽣产企业在原料洗涤、药物提取和冲洗过程中会产⽣⼤量废⽔，其具有有机污染物浓度⾼、悬浮物含量⾼、⾊度⾼、可⽣化性较好的特点〔1〕，如何有效处理该类废⽔成为当今环保领域⾯临的⼀个难题。

1 项⽬背景桂林某制药⼚位于漓江上游地区，主要使⽤银杏叶提取银杏黄酮，⽣产银杏叶⽚、胶囊等系列产品，是⼀个具备⼀定规模的药品⽣产基地。

由于其⽣产过程中将产⽣⼤量废⽔，若直接排放会对漓江的⽔环境造成严重影响。

因此，要求该企业排放废⽔达到《污⽔综合排放标准》（GB 8978—1996）的⼀级标准要求。

该企业委托笔者单位对⼚区的污⽔处理站进⾏设计和调试，笔者作为主要参与者参加了该污⽔处理项⽬的设计与运⾏调试。

2 废⽔来源及⽔质⽔量废⽔主要来源于中药材前处理的清洗、蒸煮，提取⼯艺中的提炼、浓缩，以及残液倾倒、设备清洗过程等。

其主要污染物为CODCr、BOD5、SS，平均排放量为200 m3/d，最⼤排⽔量为20 m3/h，⽣产废⽔与部分⽣活污⽔经⼚区污⽔下⽔道合并流⼊废⽔处理站。

由于企业受市场需求、产品销售情况以及原材料的季节性等因素影响，随时调节产品产量，因此废⽔排放⽆固定规律，⽔量⽔质随时间变化很⼤。

根据⼚⽅提供的资料，废⽔⽔质如表1 所⽰。

表1 废⽔⽔质从表1 可知，该企业产⽣废⽔的BOD5/COD＞0.3，说明该废⽔的可⽣化性较好，可采⽤⽣化⼯艺进⾏处理。

3 ⼯艺流程制药废⽔的处理⽅法很多，物化法主要有混凝沉淀法、⽓浮法、吸附法、电解法和膜分离法；化学法主要有催化铁内电解法、臭氧氧化法和Fenton 试剂法；⽣化法主要有序批式活性污泥法（SBR）、普通活性污泥法、⽣物接触氧化法、上流式厌氧污泥床法（UASB）等〔2〕。

但上述单⼀处理⽅法的效果不好，出⽔⽔质不稳定，通常采⽤多种⼯艺联合处理，才能保证稳定的处理效果。

中药制药废水处理方案中药制药废水处理是重要的环保措施之一，有助于减少对环境的污染并保护人民健康。

中药制药废水的主要特点是含有大量有机物质、高浓度悬浮物、重金属离子和微生物等。

针对这些特点，以下是几种常见的中药制药废水处理方案的参考内容。

1. 生物处理生物处理是中药制药废水处理中常用的方法之一。

将废水引入好氧生物反应器或厌氧生物反应器中，利用微生物的生长和代谢作用来降解有机物质。

好氧生物处理可以将废水中的有机物质降解为二氧化碳和水，而厌氧生物处理可以将废水中的有机物质降解为甲烷和二氧化碳。

2. 活性炭吸附活性炭是一种常用的吸附剂，可以有效去除中药制药废水中的有机物质和重金属离子。

将废水通过活性炭床层，有机物质和重金属离子会与活性炭表面发生吸附作用，从而达到净化废水的目的。

活性炭饱和后，可以进行再生使用，提高其经济性。

3. 氧化处理氧化处理是利用氧化剂来氧化和降解中药制药废水中的有机物质。

常用的氧化剂包括化学氧化剂如过硫酸盐和高锰酸钾，以及光氧化剂如紫外光和臭氧。

氧化处理可以有效降解中药制药废水中的有机物质，但需注意对副产物的处理。

4. 混凝沉淀混凝沉淀是一种物理化学方法，通过添加混凝剂使废水中的悬浮物和胶体颗粒凝聚为较大的团块，从而方便沉淀和去除。

常用的混凝剂包括铁盐和铝盐等。

混凝沉淀可以有效去除中药制药废水中的悬浮物和胶体颗粒，减少废水的浊度。

5. 膜分离技术膜分离技术包括微滤、超滤、反渗透和电渗析等方法，通过膜的特殊性质实现溶质与溶剂的分离。

膜分离技术可以有效去除中药制药废水中的悬浮物、有机物和重金属离子等，具有较高的水质处理效果。

需要注意的是，中药制药废水的处理需要根据废水的具体情况制定合适的处理方案。

不同的中药制药废水组分和浓度差异较大，因此处理工艺和设备的选取需要充分考虑废水的性质和水质要求。

此外，处理过程中需控制副产物的生成和排放，确保废水处理达到环保要求。

目录第一章概述 (2)第二章设计依据、范围及原则 (3)第三章设计规模与目标 (4)第四章处理工艺流程设计 (5)第五章主要构（建）筑物说明及报价 (10)第六章主要设备及报价 (14)第七章运行费用 (15)第八章服务承诺 (16)第一章概述制药行业是我国传统支柱产业。

随着国民经济的快速发展，制药企业迅速发展。

制药行业是工业废水的来源之一。

制药废水包括四种类型的废水，即有机合成药物废水、无机合成药物废水、抗生素废水和草药生产废水。

这些废水具有浓度高、色度深、含难降解和对生物产生抑制作用的毒性物质以及间歇排放的特点。

多数厂家未经处理就直接排放，对水体环境造成严重危害。

近年以来，我们从各种制药废水污染的环境中探索出高效降解制药废水中污染物的方法，并将它们实践于治理制药废水的项目。

XX制药厂位于西高新，主要生产中药药剂，其废水排放量在3吨/小时左右，废水来源主要是设备清洗废水和原料浸泡清洗废水，废水不含对生物有毒的物质，主要成分为糖类、淀粉、纤维素和乳酸菌等有机物。

此种废水如不加以处理，会对水体和周围环境造成一定污染。

XX制药厂在全厂奋力进取，不断跨越发展的同时，对环境保护高度重视，加强终端处理，严格达标排放，以顺应环保法规要求，体现企业的社会责任，为保护人类赖以生存的水环境作出应有的贡献。

我公司工程部应业主要求，编制了本设计方案。

第二章设计依据、范围及原则一、设计依据1、《污水综合排放标准》GB8978-1996；2、《建筑给水排水设计规范》GBJ15-88；3、工程建设的有关文件与设计资料及说明。

二、设计范围废水处理站内从废水进口至出口的工艺流程与处理设备。

三、设计原则1、设计方案严格执行有关环境保护的规定，污水处理后必须保证出水指标均达到国家污水综合排放二级标准。

2、采用经济合理的处理工艺，保证处理效果，并节省投资和运行管理费用。

3、设备选型兼顾通用性和先进性，处理稳定可靠、效率高、管理方便、维护维修工作量小、价格适中。

中药废水处理工艺流程
中药废水处理工艺流程包括以下几个步骤：
1. 水解酸化处理：将中药废水加入水解酸化池中，控制池内pH值在酸性范围内（一般为4～6），加入酸性菌群，通过菌群的代谢作用，将有机物分解为可生化降解的有机物，降低COD浓度。

2. 厌氧处理：经过水解酸化处理后的废水进入厌氧池，通过厌氧菌群的代谢作用，将废水中的有机物进一步降解，产生甲烷气体。

3. 好氧处理：将厌氧池处理后的废水进入好氧池，通过好氧菌群的代谢作用，将废水中的有机物进一步降解，产生二氧化碳和水。

4. 沉淀池处理：经过好氧处理后的废水进入沉淀池，通过慢速沉淀的方式，使池内的悬浮物沉淀到池底形成污泥，减少废水中的悬浮物含量。

5. 滤池过滤处理：将经过沉淀池处理的废水进入滤池中，通过滤介质的过滤作用，去除废水中的微小颗粒和胶体物质。

6. 活性炭吸附处理：将经过滤池处理的废水进入活性炭吸附池中，
通过活性炭的吸附作用，去除废水中的难以降解的有机物和残余药渣。

7. 紫外线消毒：将经过活性炭吸附处理的废水进入紫外线消毒池中，通过紫外线的照射作用，杀死废水中的细菌和病毒，达到消毒的目的。

以上就是中药废水处理的基本工艺流程，不同工艺的组合应根据实际情况进行选择，以达到高效、节能、环保的处理效果。
