离合器分离轴承代码含义

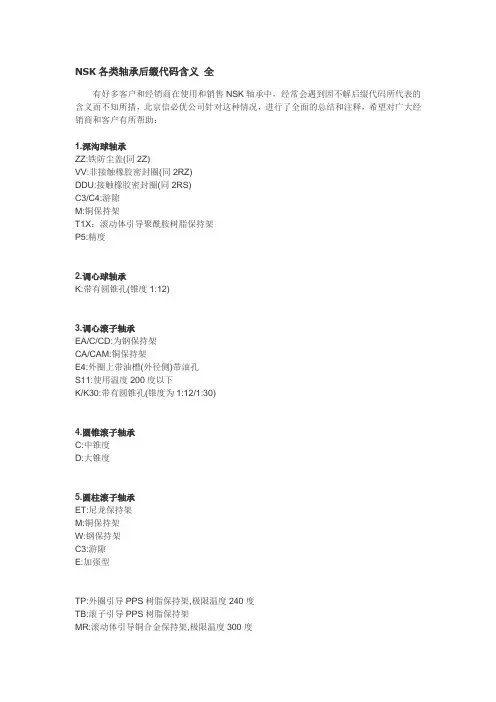

NSK各类轴承后缀代码含义全有好多客户和经销商在使用和销售NSK轴承中，经常会遇到因不解后缀代码所代表的含义而不知所措，北京信必优公司针对这种情况，进行了全面的总结和注释，希望对广大经销商和客户有所帮助：1.深沟球轴承ZZ:铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M:铜保持架T1X：滚动体引导聚酰胺树脂保持架P5:精度2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承EA/C/CD:为钢保持架CA/CAM:铜保持架E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M:铜保持架W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A/A5/C:角度30/25/15度TYN:聚酰胺树脂保持架SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承TAC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用) 相当于P48.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。

新手学习轴承快捷方式第一招：一、轴承代号介绍1.NU： NU 一般属于前置代号，是圆柱滚子轴承中的一个类型，属于内圈无挡边的圆柱滚子轴承，如 NU203等2.ECJ ：这个我没有见到过我，不过我感觉是圆柱滚子里面的，可能是和保持架有关系，应该是加强保持架的意思！3.M ：一般属于后置代号，可以代表是铜保的意思，就是轴承的保持架材质为铜的，如： 22220.M 或者 6040.M 这个M都是轴承的保持架为铜保持架，不过也有例外，每个厂家的表示方法都很不一样，要根据每个品牌厂家对轴承命名方法来看，才知道是什么意思！4.H ：H 应该属于前置代号，一般表示为不锈钢的意思，和日本不锈钢 SS 表示相同，如 H 608 ZZ！5.2Z ： 2Z 也等于 ZZ，这个一般都是说深沟球和角接触类型轴承的，是表示轴承的秘方方式是使用的：防尘盖密封，另外你也许会碰到 RS 或者 2RS等是橡胶密封圈的意思， Z 和 RS 是大面密封的意思，2Z和2RS 是双面密封的意思！6.N ： N 一般为后置代号，在深沟球上使用的比较多，表示轴承外圈一边带有沟槽7.NJ ：和NU 一样，都是圆柱滚子轴承中的一个类型，不过NJ 是表示内圈单挡边的圆柱滚子轴承， NU 就没有内挡圈！8.ECM ：这个ECM 是后置代号，一般电机轴承才有这样的代号，这类轴承价格也比普通的要高，如 6204ECM。

9. 2RS ： 2RS 也是后置代号，是轴承一种密封表示方法，是两面橡胶密封，可参照 2Z 所说的！/W33 ：这里面要分两个地方说，第一： CC是铁保的意思，一般是对调心滚子轴承来说的，保持架为铁保，另外还有一种保持架，是铜保，用 CA 来表示，第二： W33 也是对调心滚子来说的，是表示此型号外圈带有润滑油槽和三个分布均匀的注油孔。

11.K ：这个K 是锥度的意思，凡是轴承型号后边带有 K 的都是代表锥度的意思，如果单单出现一个 K ，那么这个锥度就是 K=1:12, 如果你看到某个型号后边带有 K30, 那么这个K30就等于 1:30 的锥度！待续。

轴承型号后缀字母及数字的含义轴承类型如何区分的进⼝轴承常⽤类型代号（指型号的开头的数字或者字母，⽐如6200，6开头就是深沟球轴承，NU,NJ为圆柱滚⼦轴承）：调⼼球轴承—1;调⼼滚⼦轴承—2；圆锥滚⼦轴承—3；推⼒球轴承—5深沟球轴承—6；⾓接触球轴承—7；圆柱滚⼦轴承—N；滚针轴承—NA; 如何去看懂⼀个轴承，6200轴承最右边两位数字表⽰轴承的公称内经尺⼨当内径在20~480MM范围的时候，内径乘以五就是内径尺⼨ 10~17。

右起第三位是直径系列代号：直径系列代号有7，8，9，0，1，2，3，4，5等外径尺⼨依次递增。

右起第四位是宽度系列代号，⽤8，0，1，2，3，4，5，6表⽰宽度尺⼨递增。

相同内径的同类轴承，外廓尺⼨⼤（外径，宽度）则承载能⼒强。

轴承类型对照轴承型号含义------轴承有0-9类（没有5类） 0类：双列⾓接触球轴承（通常省略）例：（0）3204 A1类：⾃调⼼球轴承例：1201 ETN9 2类：球⾯滚⼦轴承、球⾯滚⼦推⼒轴承例：22209 E 29328 E 3类：圆锥滚⼦轴承例：32016 X/Q 4类：双列深沟球轴承例：4206 ATN9 深沟球轴承尺⼨ 5类：推⼒球轴承例：51100 6类：深沟球轴承例：6213-2Z 7类：⾓接触球轴承例：7305 BECBM 8类：圆柱滚⼦推⼒轴承例：81111 TN N类：圆柱滚⼦轴承第⼆个字母，有时候第三个字母，⽤来确定法兰结构，例如： NJ，NU，NUP; 双列或多列圆柱滚⼦轴承的型号总是以NN开头。

例：NU 2317 ECJ C类： CARB轴承 C 2205 QJ类：四点接触球轴承例：QJ 217 MA。

轴承类型特点作⽤型号对照双列⾓接触球轴承：能承受较⼤的径向和轴向联合负荷和⼒矩负荷，⽤于限制轴和外壳双向轴向位移的部件中。

常见的双列⾓接触球轴承型号：3200ATN轴承、3203A-ZTN轴承、3205ATN轴承、3207ATN轴承等推⼒滚⼦轴承：推⼒圆锥滚⼦轴承，推⼒圆柱滚⼦轴承⽤于承受轴向载荷为主的轴、径向联合载荷，但径向载荷不得超过轴向载荷的 55% 。

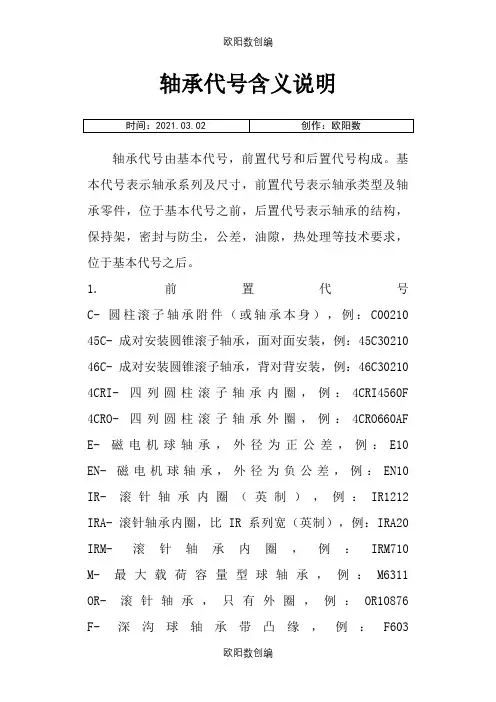

轴承代号含义说明轴承代号由基本代号，前置代号和后置代号构成。

基本代号表示轴承系列及尺寸，前置代号表示轴承类型及轴承零件，位于基本代号之前，后置代号表示轴承的结构，保持架，密封与防尘，公差，油隙，热处理等技术要求，位于基本代号之后。

1.前置代号C- 圆柱滚子轴承附件（或轴承本身），例：C00210 45C- 成对安装圆锥滚子轴承，面对面安装，例：45C30210 46C- 成对安装圆锥滚子轴承，背对背安装，例：46C30210 4CRI- 四列圆柱滚子轴承内圈，例：4CRI4560F 4CRO- 四列圆柱滚子轴承外圈，例：4CRO660AF E- 磁电机球轴承，外径为正公差，例：E10 EN- 磁电机球轴承，外径为负公差，例：EN10 IR- 滚针轴承内圈（英制），例：IR1212 IRA- 滚针轴承内圈，比IR系列宽（英制），例：IRA20 IRM- 滚针轴承内圈，例：IRM710 M- 最大载荷容量型球轴承，例：M6311 OR- 滚针轴承，只有外圈，例：OR10876 F- 深沟球轴承带凸缘，例：F603TR- 尺寸非标准的单列圆锥滚子轴承，例：TR060702 W- 宽型，深沟球轴承，例：W602ZZX2.后置代号（1）内部结构A- 角接触轴承，接触角30度（不标出），例：7210 B- 角接触轴承，接触角40度，例：7210B C- 角接触轴承，接触角15度，例：7210C C- 圆锥滚子轴承，接触角20度，例：30303C D- 圆锥滚子轴承，接触角28度30分，例：30305D G- 压缩轴向油隙的调心和圆锥滚子轴承J- 圆锥滚子轴承，符合ISO分组，例：30206J N- 圆锥滚子轴承，特殊噪声要求，例：30208N R- 加大负荷容量的调心，圆锥和圆柱滚子轴承，例：22228R（2）密封和防尘OR- 球轴承带O型密封圈，例：6201+OR RK- 单面，双唇接触式合成橡胶密封，例：6210RK 2RK- 双面，双唇接触式合成橡胶密封，例：6210.2RK RS- 单面，接触式合成橡胶密封，例：6210RS 2RS- 双面，接触式合成橡胶密封，例：6210-2RS RSA- 单面，带金属罩接触式合成橡胶密封，例：88107RSA 2RSA- 双面，带金属罩接触式合成橡胶密封，例：88107-2RSARSB- 单面，带加卡金属罩的接触式合成橡胶密封，例：88107RSB2RSB- 双面，带加卡金属罩的接触式合成橡胶密封，例：88107-2RSBRSC- 硅橡胶制RS型密封，例：6210RSCRSD- 聚丙烯橡胶制RS型密封，例：6210RSD RSE- 单面，挡边引导接触式合成橡胶密封，例：6206RSE 2RSE- 双面，挡边引导接触式合成橡胶密封，例：6206-2RSERSF- RS型氟化橡胶密封，例：6210RSF RU- 单面，非接触式合成橡胶密封，例：6205RU 2RU- 双面，非接触式合成橡胶密封，例：6205-2RU TR- 单面，三唇金属罩合成橡胶密封，例：4508B-TR 2TR- 双面，三唇金属罩合成橡胶密封，例：4508B-2TR U- 一面带接触式合成橡胶密封的滚针轴承，例：NA4916U UU- 二面带接触式合成橡胶密封的滚针轴承，例：NA4916UUZ- 单面钢制防尘盖，例：6205.Z ZZ- 双面钢制防尘盖，例：6205ZZ ZL- 单面，L型内径的钢制防尘盖，例：6207ZL ZX- 单面，由止动环压紧的钢制防尘盖，例：6205ZXZXL- 由止动环压紧L型内径单面钢制防尘盖，例：6203ZXLZZL- 钢制防尘盖，双面，L型内径，例：6203ZZL ZZX- 钢制防尘盖，双面，由止动环压紧，例：605ZZX ZZXL- 钢制防尘盖，双面，由止动环压紧，L型内径，例：6303ZZXL（3）套圈形状a- 大于标准倒角的非标准倒角，例：6205a B- 圆锥滚子轴承，外圈带凸缘，例：30210B BI- 双半内圈球轴承，例：6215BI BO- 双半外圈球轴承，例：6215BO D- 圆锥滚子轴承，双外圈或双内圈（英制），例：594/592DK- 带锥孔轴承，锥度为1：12，例：1210K K30- 带锥孔轴承，锥度为1：30，例：23026K30 N- 外圈带止动槽轴承，例：6206N C- 带锁孔的圆锥滚子轴承NR- 外圈带止动环轴承，例：6210NR Y- 小于标准倒角尺寸的非标准倒角，例：30206Y S- 圆锥滚子轴承，非标准倒角（斜倒角）SG- 内径带螺旋槽的圆锥滚子轴承T- 锥孔或锥形外径（英制）圆锥滚子轴承TD- 双列、锥孔或锥形外径（英制）圆锥滚子轴承W- 双内圈、端面带槽的圆锥滚子轴承，例：47T694625WH W- 外圈有润滑油沟槽和孔的圆柱滚子轴承，例：NU316W Wi- 圆柱滚子轴承（1-外圈有润滑油孔；2-内圈有润滑油孔和槽；3-内圈有润滑油孔；4-内、外圈有润滑油孔；5-内、外圈有润滑油孔和槽；6-外圈有润滑油孔和槽，内圈有润滑油孔；10-外圈带锁孔；11-外圈带润滑油孔和锁孔；13-外圈带锁孔，内圈带润滑油孔；14-内圈带润滑油孔，外圈带润滑油孔和锁孔；I=1,2，…）。

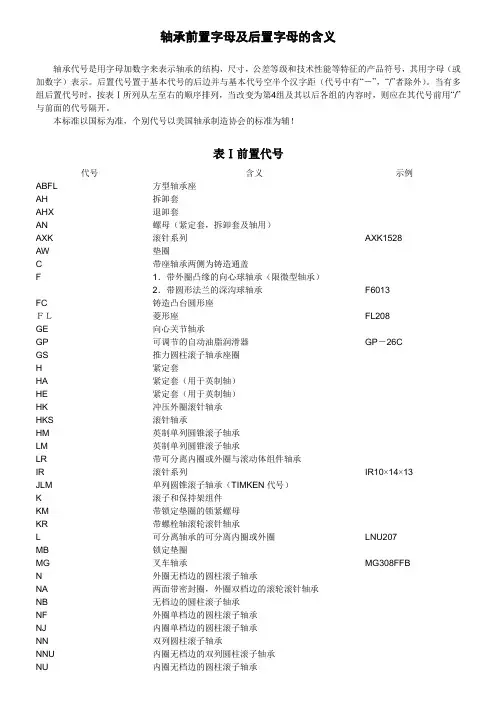

轴承前置字母及后置字母的含义轴承代号是用字母加数字来表示轴承的结构，尺寸，公差等级和技术性能等特征的产品符号，其用字母（或加数字）表示。

后置代号置于基本代号的后边并与基本代号空半个汉字距（代号中有“－”，“/”者除外）。

当有多组后置代号时，按表Ⅰ所列从左至右的顺序排列，当改变为第4组及其以后各组的内容时，则应在其代号前用“/”与前面的代号隔开。

本标准以国标为准，个别代号以美国轴承制造协会的标准为辅！表Ⅰ前置代号代号含义示例ABFL 方型轴承座AH 拆卸套AHX 退卸套AN 螺母（紧定套，拆卸套及轴用）AXK 滚针系列AXK1528AW 垫圈C 带座轴承两侧为铸造通盖F 1．带外圈凸缘的向心球轴承（限微型轴承）2．带圆形法兰的深沟球轴承F6013FC 铸造凸台圆形座ＦＬ菱形座FL208GE 向心关节轴承GP 可调节的自动油脂润滑器GP－26CGS 推力圆柱滚子轴承座圈H 紧定套HA 紧定套（用于英制轴）HE 紧定套（用于英制轴）HK 冲压外圈滚针轴承HKS 滚针轴承HM 英制单列圆锥滚子轴承LM 英制单列圆锥滚子轴承LR 带可分离内圈或外圈与滚动体组件轴承IR 滚针系列IR10×14×13JLM 单列圆锥滚子轴承（TIMKEN代号）K 滚子和保持架组件KM 带锁定垫圈的锁紧螺母KR 带螺栓轴滚轮滚针轴承L 可分离轴承的可分离内圈或外圈LNU207MB 锁定垫圈MG 叉车轴承MG308FFBN 外圈无档边的圆柱滚子轴承NA 两面带密封圈，外圈双档边的滚轮滚针轴承NB 无档边的圆柱滚子轴承NF 外圈单档边的圆柱滚子轴承NJ 内圈单档边的圆柱滚子轴承NN 双列圆柱滚子轴承NNU 内圈无档边的双列圆柱滚子轴承NU 内圈无档边的圆柱滚子轴承NUP 内圈单档边并带平档圈的圆柱滚子轴承NUTR 平档圈滚轮满装滚子轴承P 铸造立式座RNA 无内圈的滚针轴承KOW 无轴圈推力轴承KIW 无座圈推力轴承QJ 四点接触轴承QJF 双半外圈四点接触球轴承QJT 双半内圈三点接触球轴承QJT 双半外圈三点接触球轴承WS 推力圆柱滚子轴承轴圈PA 圆形立式轴承座PA205R 不带可分离内圈或外圈的轴承RNU207S 不锈钢深沟球系列S6003ＳＡ外螺纹杆端关节轴承SAPP 带立式座轴承SAPP202SB 外球面凸台轴承SB205－16SER 带凸台轴承SER208SBPF 薄园盘座凸台轴承SBPF204SL 滑车轮用SL型圆柱滚子轴承SL04－5072NR（NTN代号）SN5 轻系列轴承座SN516SNK 轴承座箱SSN 轴承箱SSN214T 推力轴承（TIMKEN代号）T130TSNG G型油封UC 带立式座顶丝外球面球轴承UCFUCFLUCHA 带悬吊式座顶丝外球面球轴承UCP 带立式座顶丝外球面球轴承UK 带圆锥孔外球面球轴承UCFB 带悬挂式座顶丝外球面球轴承UCWF 方形轴承座UCWF203UKFC 带凸台圆形座外球面球轴承W 农机轴承W208PP5表Ⅱ后置代号1 2 3 4 5 6 7 8 内部结构密封与防尘及套圈结构保持架及其材料轴承材料公差游隙配置其他其中表Ⅰ中所列1～8项中的代号及含义见表⑴～⑻表⑴内部结构后置代号代号含义示例A 经过改进或改变的内部设计。

轴承型号含义大全表示静音等级ZZ：表示轴承双侧附带铁制防尘盖CM：表示电机用径向内部游隙NS7：表示轴承内部油脂标号S:表示轴承内部油脂的填充量5：表示轴承的的包装是商业包装附件代号Z：轴承单侧钢板防尘盖ZZ：轴承两侧钢板防尘盖V：轴承单侧橡胶制非接触型防尘盖VV：轴承两侧橡胶制非接触型防尘盖DU：轴承单侧橡胶制接触性防尘盖DDU：轴承两侧橡胶制接触性防尘盖NR：轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M：铜合金车制保持架EM：滚子引导铜合金车制保持架EW：滚子引导刚保持架W：套圈引导钢制保持架ET：树脂保持架TYN：树脂保持架EA：调心滚子轴承钢制S型冲压保持架CD：钢制合金保持架CA：铜合金保持架的形制AW：30度角接触轴承/钢制保持架BW：40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号（一般轴承型号中省略）C1：比C2游隙略小的游隙C2：比标准游隙小的游隙C3：比标准游隙略大的游隙C4：比C3游隙略大的游隙C5：比C4游隙略大的游隙CM：符合电机用的内部游隙CC0：非互换性标准游隙CC1：比CC2小的非互换性游隙CC2：比非互换性标准游隙小的游隙CC3：比非互换性标准游隙略大的游隙CC4：比CC3略大的游隙CC5：比CC4略大的游隙MC3：微型轴承标准游隙MC1：小于MC2游隙MC2：小于MC3游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙精度等级代号P0：普通精度P6：优于普通精度P5：优于P6精度P4：优于P5精度P3：优于P4精度P2：优于P3精度PN7B：丝杠轴承/等于P4精度多列轴承组配代号DB：背靠背组合DF：面对面组合DT：串联组合SU：单只任意组配DU:两只轴承任意组配三联组合：DFD,DTD四联组合：DFF,DFTA角：30度接触角B角：40度接触角C角：15度接触角A5角：25度接触角QJ:四点角接触轴承35度接触角TAC：滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5：商业包装6：工业包装轴承材质代号SS：表面镀铬不锈钢轴承预紧代号L：轻预紧新标准应该是0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

轴承型号含义大全表示静音等级ZZ：表示轴承双侧附带铁制防尘盖CM：表示电机用径向内部游隙NS7：表示轴承内部油脂标号S:表示轴承内部油脂的填充量5：表示轴承的的包装是商业包装附件代号Z：轴承单侧钢板防尘盖ZZ：轴承两侧钢板防尘盖V：轴承单侧橡胶制非接触型防尘盖VV：轴承两侧橡胶制非接触型防尘盖DU：轴承单侧橡胶制接触性防尘盖DDU：轴承两侧橡胶制接触性防尘盖NR：轴承外套圈带有径向定位槽和定位环保持架材质和形制代号M：铜合金车制保持架EM：滚子引导铜合金车制保持架EW：滚子引导刚保持架W：套圈引导钢制保持架ET：树脂保持架TYN：树脂保持架EA：调心滚子轴承钢制S型冲压保持架CD：钢制合金保持架CA：铜合金保持架的形制AW：30度角接触轴承/钢制保持架BW：40度角接触轴承/钢制保持架内部游隙代号C0标准游隙代号（一般轴承型号中省略）C1：比C2游隙略小的游隙C2：比标准游隙小的游隙C3：比标准游隙略大的游隙C4：比C3游隙略大的游隙C5：比C4游隙略大的游隙CM：符合电机用的内部游隙CC0：非互换性标准游隙CC1：比CC2小的非互换性游隙CC2：比非互换性标准游隙小的游隙CC3：比非互换性标准游隙略大的游隙CC4：比CC3略大的游隙CC5：比CC4略大的游隙MC3：微型轴承标准游隙MC1：小于MC2游隙MC2：小于MC3游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙精度等级代号P0：普通精度P6：优于普通精度P5：优于P6精度P4：优于P5精度P3：优于P4精度P2：优于P3精度PN7B：丝杠轴承/等于P4精度多列轴承组配代号DB：背靠背组合DF：面对面组合DT：串联组合SU：单只任意组配DU:两只轴承任意组配三联组合：DFD,DTD四联组合：DFF,DFTA角：30度接触角B角：40度接触角C角：15度接触角A5角：25度接触角QJ:四点角接触轴承35度接触角TAC：滚珠丝杆轴承60度接触角油脂代号AV2油脂/NS7油脂/包装代号5：商业包装6：工业包装轴承材质代号SS：表面镀铬不锈钢轴承预紧代号L：轻预紧新标准应该是0双列角接触球轴承1调心球轴承2调心滚子轴承和推力调心滚子轴承3圆锥滚子轴承4双列深沟球轴承5推力球轴承6深沟球轴承7角接触轴承8推力圆柱滚子轴承N圆柱滚子轴承和双列圆柱滚子轴承NNU外球面轴承QJ四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。

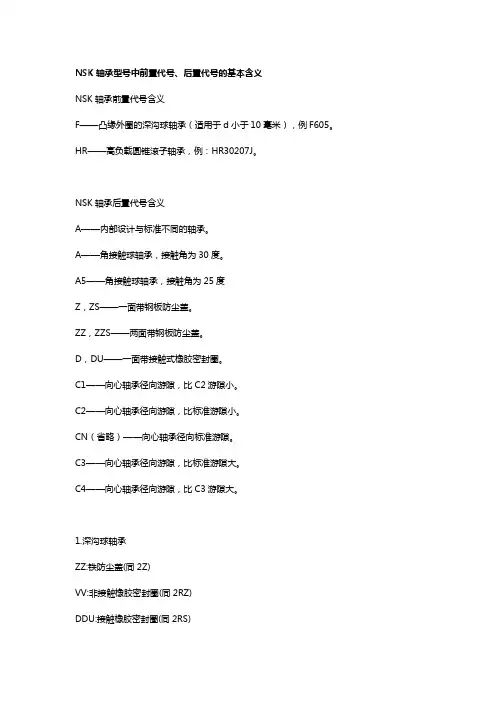

NSK轴承型号中前置代号、后置代号的基本含义NSK轴承前置代号含义F——凸缘外圈的深沟球轴承（适用于d小于10毫米），例F605。

HR——高负载圆锥滚子轴承，例：HR30207J。

NSK轴承后置代号含义A——内部设计与标准不同的轴承。

A——角接触球轴承，接触角为30度。

A5——角接触球轴承，接触角为25度Z，ZS——一面带钢板防尘盖。

ZZ，ZZS——两面带钢板防尘盖。

D，DU——一面带接触式橡胶密封圈。

C1——向心轴承径向游隙，比C2游隙小。

C2——向心轴承径向游隙，比标准游隙小。

CN（省略）——向心轴承径向标准游隙。

C3——向心轴承径向游隙，比标准游隙大。

C4——向心轴承径向游隙，比C3游隙大。

1.深沟球轴承ZZ:铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)M:铜保持架T1X：滚动体引导聚酰胺树脂保持架P5:精度2.调心球轴承K:带有圆锥孔(锥度1:12)K30：带有圆锥孔(锥度1:30)3.调心滚子轴承EA/C/CD:为钢保持架CA/CAM:铜保持架E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A/A5/C:角度30/25/15度TYN:聚酰胺树脂保持架SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重7.滚珠丝杠支撑用轴承TAC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用) 相当于P48.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。

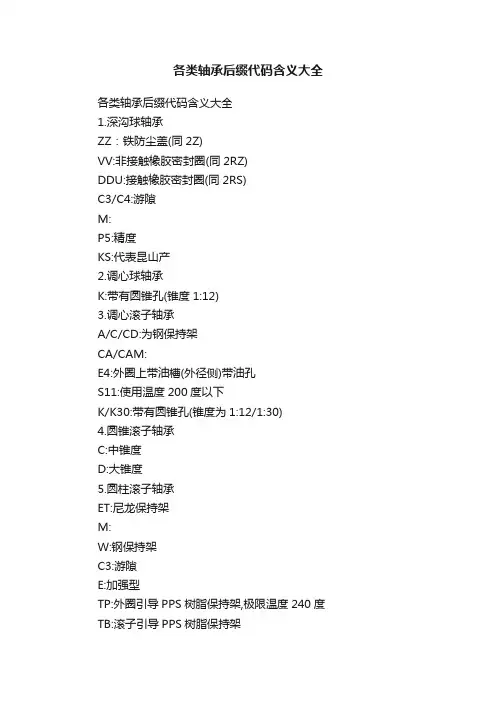

各类轴承后缀代码含义大全各类轴承后缀代码含义大全1.深沟球轴承ZZ：铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M:P5:精度KS:代表昆山产2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承A/C/CD:为钢保持架CA/CAM:E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M:W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A 30°接触角B 40°接触角C 25°接触角DT 串联配对安装DB 背对背配对安装DF 面对面配对安装E 载荷加强型设计J 冲压钢保持架M 组合式机削黄铜保持架，滚子引导P 注塑玻璃纤维增强尼龙6.6保持架，滚动体引导P5 尺寸和旋转精度符合ISO公差等级5P6 尺寸和旋转精度符合ISO公差等级6TN 注塑尼龙6.6保持架，滚动体引导TYN:聚酰胺树脂保持架U/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承AC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用)相当于P4 8.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。

轴承尺寸缩写轴承尺寸缩写是指在轴承产品中常用的尺寸代号缩写，它们用于标识轴承的尺寸、结构和特性。

下面将通过描述几个常见的轴承尺寸缩写，来展示它们的意义和用途。

1. ID（内径）：内径指轴承内圈的直径，通常由字母"D"表示。

它代表轴承内圈与轴之间的配合尺寸。

例如，一个轴承的内径为50mm，可以表示为ID50。

2. OD（外径）：外径指轴承外圈的直径，通常由字母"D"表示。

它代表轴承外圈与外壳之间的配合尺寸。

例如，一个轴承的外径为80mm，可以表示为OD80。

3. Width（宽度）：宽度指轴承的厚度或高度，通常由字母"B"表示。

它代表轴承的承载能力和稳定性。

例如，一个轴承的宽度为20mm，可以表示为Width20。

4. ABEC（精度等级）：ABEC是美国轴承工程协会制定的轴承精度等级标准。

它通过数字1-9表示，数字越大表示精度越高。

例如，ABEC-1表示最低精度级别，而ABEC-9表示最高精度级别。

5. RPM（转速）：RPM是轴承的额定转速，通常由字母"N"表示。

它代表轴承在正常运转条件下的最高转速。

例如，一个轴承的额定转速为6000转/分钟，可以表示为RPM6000。

6. C（基本动载荷）：C是指轴承的基本动载荷，通常由字母"C"表示。

它代表轴承在静态负荷下的承载能力。

例如，一个轴承的基本动载荷为1000N，可以表示为C1000。

7. P0（标准间隙）：P0是指轴承的标准间隙，通常由字母"P"和数字"0"表示。

它代表轴承在正常运转条件下的间隙大小。

例如，一个轴承的标准间隙为0.005mm，可以表示为P0.005。

这些轴承尺寸缩写对于轴承制造商和使用者来说非常重要。

它们提供了一种统一的方式来描述轴承的尺寸和特性，方便了轴承的选择和应用。

通过了解和掌握这些尺寸缩写，我们可以更好地理解和使用轴承产品，提高工作效率和质量。

各类轴承后缀代码含义大全-CAL-FENGHAI.-(YICAI)-Company One1各类轴承后缀代码含义大全1.深沟球轴承ZZ：铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M: P5:精度KS:代表昆山产2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承A/C/CD:为钢保持架CA/CAM:E4:外圈上带油槽(外径侧)带油孔 S11:使用温度200度以下 K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承 C:中锥度 D:大锥度5.圆柱滚子轴承 ET:尼龙保持架 M:W:钢保持架 C3:游隙 E:加强型 TP:外圈引导PPS树脂保持架,极限温度240度 TB:滚子引导PPS树脂保持架 MR:滚动体引导铜合金保持架,极限温度300度 KR:锥度为1/12的圆锥内孔 E44:外圈带标准油槽,油孔 CC1:圆柱内孔用标准游隙 CC0:圆锥内孔用标准游隙 CCG:特殊径向游隙 P4/P5:精度6.角接触球轴承A 30°接触角B 40°接触角C 25°接触角DT 串联配对安装DB 背对背配对安装DF 面对面配对安装E 载荷加强型设计J 冲压钢保持架M 组合式机削黄铜保持架，滚子引导P 注塑玻璃纤维增强尼龙保持架，滚动体引导P5 尺寸和旋转精度符合ISO公差等级5P6 尺寸和旋转精度符合ISO公差等级6TN 注塑尼龙保持架，滚动体引导TYN:聚酰胺树脂保持架 U/DU:万能组合单列/2列 DB/DF/DT:组合背对背/面对面/并列 DBD/DFD/DTD:3列组合 DBB/DFF/DTT:4列组合 EL/L/M/H:预紧微/轻/中/重 P4/P5:精度7.滚珠丝杠支撑用轴承 AC:接触角60度 SU/DU:万能组合单列/2列 DB/DF/DT:组合背对背/面对面/并列 DBD/DFD/DTD:3列组合 DBB/DFF/DTT:4列组合 C10/C9:标准预紧/轻预紧 PN7A/PN7B:标准精度/特殊管理精度(SU组合专用)相当于P48.推力角接触球轴承 TYN:聚酰胺树脂保持架 DB:背对背组合 EL/L:微/轻预紧 P4A:外径尺寸差特殊,其它为P4级2。

各类轴承后缀代码含义大全1.深沟球轴承ZZ：铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M: P5:精度KS:代表昆山产2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承A/C/CD:为钢保持架CA/CAM:E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M:W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A 30°接触角B 40°接触角C 25°接触角DT 串联配对安装DB 背对背配对安装DF 面对面配对安装E 载荷加强型设计J 冲压钢保持架M 组合式机削黄铜保持架，滚子引导P 注塑玻璃纤维增强尼龙保持架，滚动体引导P5 尺寸和旋转精度符合ISO公差等级5P6 尺寸和旋转精度符合ISO公差等级6TN 注塑尼龙保持架，滚动体引导TYN:聚酰胺树脂保持架U/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承AC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用)相当于P4 8.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。

LYC轴承代号LYC通用轴承代码由前置代号、基本代号和后置代号组成。

轴承的基本代号包括轴承的类型代号、尺寸系列代号三部分。

轴承的类型代号列入表2.1中。

LYC轴承代号系统中最常用的前置代号和后置代号摘录于下：前置代号：L 可分离轴承的可分离内圈或外圈R 不带可分离内圈或外圈的轴承（滚针轴承仅使用于NA型）K 滚子和保持架组件WS 推力圆柱滚子轴承轴圈GS 推力圆柱滚子轴承座圈KOW——无轴圈推力轴承KIW——无座圈推力轴承LR 带可分离的内圈或外圈与滚动体足见的轴承。

后置代号：内部结构代号A：轴承内部结构改变B：表示标准设计，其含义随不同类型结构而异C：如：B用于角接触球轴承表示公称接触角a=40。

,用于圆锥滚子轴D：承时表示接触角加大;C表示角接触球轴承公称接触角a=15。

;E又E：可表示为加强型等.AC:角接触轴承公称接触角a=25。

D:剖分式轴承密封、防护与外部变化代号:K 圆锥孔内径,锥度1:12K30 圆锥孔内径,锥度1:30R 轴承外圈有止动挡边N 轴承外圈有止动槽NR 轴承外圈有止动槽,并带止动环.-RS 轴承一面带骨架式橡胶密封圈(接触式)-2RS 轴承两面带骨架式橡胶密封圈(接触式)-RZ 轴承一面带骨架式橡胶密封圈(非接触式)-2RZ 轴承两面带骨架式橡胶密封圈(非接触式)-Z 轴承一面带防护盖-2Z 轴承两面带防护盖轴承零件材料:/HE 套圈、滚动体和保持架或仅是套圈和滚动体用电渣重熔轴承钢ZGCr15、ZGCr15SiMn制造/HA 套圈、滚动体和保持架或仅是套圈和滚动体用真空冶炼轴承钢制造/HU 套圈、滚动体和保持架或仅是套圈和滚动体用不可淬硬不锈钢1Cr18Ni9Ti制造。

/HV 套圈、滚动体和保持架或仅是套圈和滚动体用不可淬硬不锈钢（/HV-9Cr18:/HV1-9Cr18Mo）制造。

/HN 套圈、滚动体用耐热钢（/HN-Cr4Mo4V;/HN1-Cr14Mo4;/HN 2-Cr15Mo4V;/HN3-W18Cr4V）制造。

各类轴承后缀代码含义大全1.深沟球轴承ZZ：铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M:P5:精度KS:代表昆山产2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承A/C/CD:为钢保持架CA/CAM:E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M:W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A 30°接触角B 40°接触角C 25°接触角DT 串联配对安装DB 背对背配对安装DF 面对面配对安装E 载荷加强型设计J 冲压钢保持架M 组合式机削黄铜保持架，滚子引导P 注塑玻璃纤维增强尼龙6.6保持架，滚动体引导P5 尺寸和旋转精度符合ISO公差等级5P6 尺寸和旋转精度符合ISO公差等级6TN 注塑尼龙6.6保持架，滚动体引导TYN:聚酰胺树脂保持架U/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承AC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用)相当于P4 8.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。

1）轴承的内径由基本代码右边的第一个数字指示。

对于常见内径d = 20〜480mm的轴承，内径通常是5的倍数。

这两位数字表示轴承内径除以5的商，例如d = 20 mm为04，d = 60为12。

毫米等对于内径为10 mm，12 mm，15 mm和17 mm的轴承，内径代码为00、01、02和03。

对于内径小于10 mm且大于500 mm 的轴承，表达式为内径另有规定。

2）轴承的直径系列（即，具有相同结构和内径的轴承的外径和宽度的变化系列）由基本代码右边的第三位数字表示。

例如，对于向心轴承和向心推力轴承，0和1表示额外的轻系列；2代表灯系列；3代表中等系列；和4代表重系列。

推力轴承与径向轴承一致，除了用1表示超轻系列。

3）轴承宽度系列（即具有相同结构，内径和直径系列的轴承宽度的变化系列）由基本代码右边的第四个数字表示。

当图13-4中的直径系列的比较列为0系列（常规系列）时，在大多数轴承中宽度系列的代号o可能未标记，但自调心滚子轴承和圆锥滚子轴承的标记应为0。

直径系列代码和宽度系列代码统称为尺寸系列代码。

4）轴承型号代码由基本代码右边的第五位数字表示（对于圆柱滚子轴承和滚针轴承，型号代码为字母）。

滚动轴承根据载荷方向或名义接触角分为径向轴承和推力轴承。

径向接触轴承是标称接触角为0的径向轴承，径向接触轴承是标称接触角大于0到45的径向轴承。

轴向接触轴承是标称接触角为90的推力轴承，推力角接触轴承是推力额定接触角大于45但小于90的轴承。

根据滚动体的形状，可分为滚珠轴承和滚动轴承。

根据滚子的类型，滚子轴承分为圆柱滚子轴承，滚针轴承，圆锥滚子轴承和调心滚子轴承。

根据其是否可以自动调心，可以将其分为滚道为球形，可以适应两个滚道轴之间的角度偏差和角运动的调心轴承和非调心轴承（刚性轴承）-轴承。

可以抵抗滚道之间轴线的角度偏差。

根据滚动体的列数，可以分为单列轴承，双列轴承和多列轴承。

根据其组成（环），可以分为可分离轴承和不可分离轴承。

各类轴承后缀代码含义大全1.深沟球轴承ZZ：铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M: P5:精度KS:代表昆山产2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承A/C/CD:为钢保持架CA/CAM: E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M: W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A 30°接触角B 40°接触角C 25°接触角DT 串联配对安装DB 背对背配对安装DF 面对面配对安装E 载荷加强型设计J 冲压钢保持架M 组合式机削黄铜保持架，滚子引导P 注塑玻璃纤维增强尼龙保持架，滚动体引导P5 尺寸和旋转精度符合ISO公差等级5P6 尺寸和旋转精度符合ISO公差等级6TN 注塑尼龙保持架，滚动体引导TYN:聚酰胺树脂保持架U/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承AC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用)相当于P4 8.推力角接触球轴承TYN:聚酰胺树脂保持架 DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。
