蔡司体视显微镜SteREO Discovery.V20
品牌：卡尔·蔡司 型号：SteREO Discovery.V20
制造商：德国卡尔蔡司公司 经销商：北京普瑞赛司仪器有限公司
产地：德国 联系方式：800-890-0660
技术参数：
1、总放大倍率： 4.7x-1312.5x
2、变倍比为：20：1
3、工作距离为10-253mm，
4、最大行程：340mm
5、调焦精度：350nm，
6、实际视场范围：0.18-48.7mm
7、冷光源： 15V150W （ 24V250W）
8、可扩展性：可配图像分析系统(数码相机、摄像头、图像分析软件)
仪器介绍：
采用系统控制器（SyCop）和人机交互控制器（H.I.P）控制显微镜的所有动作（自动倍数切换、自动聚焦、自动色温），自动化程度高，操作极为方便、舒适。
用于产品的宏观检验,能够检验断口内的裂纹（挤压裂纹、淬火裂纹、铸造裂纹）、裂口、纵向裂纹、焊和不良、疏松、氧化膜、气孔等宏观缺陷。
图像质量： 提供最高反差、最高衬度、最高分辨率的三维图像
光学系统： 国际最先进标准的Telescope（CMO）光学原理设计
显微观察新技术(蔡司专利)： 防眩光技术
设计理念： 人机工程学原理, 模块化设计和开放式结构，保留了所有选择项，便于日后的升级和功能增强
使用寿命：60年
原产地：德国(国内无合资厂)。
重庆市农作物品种区域试验和生产试验管理办法农作物品种区域试验和生产试验（以下简称区试和生试）是育（引）种成果用于生产不可缺少的中间试验，是品种审定和实现品种布局区域化的主要依据，为了提高试验的准确性和可靠性，使试验工作科学化、规范化，根据农业部44号令《主要农作物品种审定办法》和重庆市农作物品种审定委员会有关规定，特制定本办法。
第一条组织领导1、市区试和生产试验，在重庆市农作物品种审定委员会领导下，由市种子站主持。
2、主持单位的任务：制定试验方案；组织田间考察鉴定；培训试验人员；召开试验总结会议；向市农作物品种审定委员会汇报工作，并报总结材料。
3、市区试的对象是需要进行审定的作物，经初步试验或试种已经有明显苗头的新品种（系），各育（引）种单位或个人组织的品种试验，只作为市区试推荐品种的参考。
必要时可统一安排预备试验。
4、市生产试验的对象是在市区试中表现优异的新品种（系）。
第二条参试品种（系）的条件1、参加区试品种须具备以下条件：必须是性状稳定，综合性状好的新品种（系），产量比对照种增产5％以上，或虽产量相当，但优质或具有某些特殊优良经济性状。
经过两年以上品种比较试验，或至少一年是正规试验。
对品质及主要病虫害的抗性做了初步鉴定或观察。
转基因品种按农业部有关规定办理。
2、纳入市生产试验品种的条件：经1－2年市区试，表现优异，已初步符合审定条件要求的参试品种（系）。
区试和生产试验可交叉进行。
第三条申请程序1、由育（引）种单位或个人填写《区域试验申请表》（见附件四）和有关材料，由市种子站汇同有关专家共同审查通过后，由市种子站正式通知育（引）种单位纳入区试，审查不符合区试条件的，不予受理，并书面通知申请者。
2、申请者接到通知后15日那交纳试验费和试验种子，逾期不交纳试验费和试验种子的，视同撤回申请。
第四条试验与总结1、区试年限为2－3年，对经一年区试表现严重缺点，可提前终止参试；生产试验年限为1年。
2、各作物试验布点，以我市不同的自然气候区试，设5－11个点，试验确定后保持相对稳定。
体视显微镜的操作方法及操作步骤简介体视显微镜（Stereo Microscope）也称为放大镜显微镜，是通过两个视野不同但相同焦距的镜头组成的显微系统，用于物体表面形态和结构分析。
它的使用范围很广，常用于生物、医学、工业、制造、印刷、纺织和电子等领域。
下面将介绍体视显微镜的操作方法及步骤。
操作方法1.首先要准备好耳机或插入外部扬声器以得到更好的听觉体验。
这是为了在操作过程中听取到音频信号的帮助，以检测物体是否与显微镜处于最佳位置。
2.将显微镜放置在平稳的表面上，并将电源线插入，以保证显微镜正常工作。
3.在操作前，将物体固定好在试管架上，以保证物体在操作过程中保持稳定。
4.打开显微镜后，将两个眼镜调整到适当的位置（通常为与自己的瞳距相同的距离），并调整放大倍数。
通常建议在20-40x的放大倍数下进行操作。
5. 使用放大器的顶部和侧面的控制钮进行对焦调整，直到物体变得清晰。
此时物体应该在两个眼镜中显现出恰当的大小和形状，且在深浅方面相同。
6. 移动物体使其在显微镜中不同的角度显现出来，可以进行旋转和平移。
7. 在检查过程中，如果需要，可以进行对比度调整。
通常可以调整显微镜的光源来达到更好的效果。
8. 操作完成后，轻轻地移开物体，断电并将显微镜盖好。
操作步骤1.确定要检查的物体，并将其固定到适当的支持器上。
2. 调整显微镜的放大倍数和对焦以获得清晰的图像。
3. 检查物体在显微镜中的不同角度，观察其不同的部分。
4. 如果有必要，可以调整显微镜的光源来使物体更具对比度。
5. 操作完毕后，将物体轻轻地移开，并断电并将显微镜盖好。
总结以上就是体视显微镜的操作方法及操作步骤。
操作体视显微镜时需要注意把物体固定好，然后调整显微镜的放大倍数和对焦来获得清晰的图像。
在操作过程中，要时刻注意物体是否与显微镜处于最佳的位置。
如果需要，可以适当调整光源来提高对比度。
最后，操作完成后要及时断电并将显微镜盖好，以免显微镜受到损坏。
大型仪器设备购置论证报告
仪器设备名称体视显微镜
项目名称生物学
项目负责人马伯军
填表日期2018.6.5
实验室管理处制
填表说明
1．单价10万元及以上仪器设备的申购均需填写此表，并与申购计划一起上报有关部门。
2．所在学院（部门）组织3—7人单数技术专家进行论证，并通知项目经费管理、设备管理等部门参加论证。
申请单一来源采购的需3人以上单数非本校专家参加论证；未列入全省统一论证进口产品范围的进口产品需5人以上单数非本校专家参加论证。
3．论证会由专家组组长主持，主要程序为：申购人报告、现场考察、专家质询与讨论、专家组形成论证意见并签名。
4．专家论证同意，经学院（部门）、项目经费管理部门签字并盖章后，报本科教学部（实验室管理处）网上公示一周无异议后实施。
5．此表一式1份（如设备为进口设备，请提交2份）。

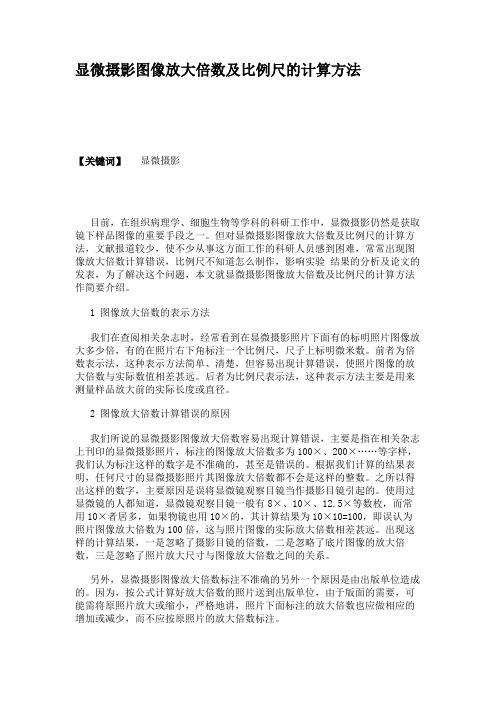

显微摄影图像放大倍数及比例尺的计算方法【关键词】显微摄影目前，在组织病理学、细胞生物等学科的科研工作中，显微摄影仍然是获取镜下样品图像的重要手段之一。
但对显微摄影图像放大倍数及比例尺的计算方法，文献报道较少，使不少从事这方面工作的科研人员感到困难，常常出现图像放大倍数计算错误，比例尺不知道怎么制作，影响实验结果的分析及论文的发表，为了解决这个问题，本文就显微摄影图像放大倍数及比例尺的计算方法作简要介绍。
1 图像放大倍数的表示方法我们在查阅相关杂志时，经常看到在显微摄影照片下面有的标明照片图像放大多少倍，有的在照片右下角标注一个比例尺，尺子上标明微米数。
前者为倍数表示法，这种表示方法简单、清楚，但容易出现计算错误，使照片图像的放大倍数与实际数值相差甚远。
后者为比例尺表示法，这种表示方法主要是用来测量样品放大前的实际长度或直径。
2 图像放大倍数计算错误的原因我们所说的显微摄影图像放大倍数容易出现计算错误，主要是指在相关杂志上刊印的显微摄影照片，标注的图像放大倍数多为100×、200×……等字样，我们认为标注这样的数字是不准确的，甚至是错误的。
根据我们计算的结果表明，任何尺寸的显微摄影照片其图像放大倍数都不会是这样的整数。
之所以得出这样的数字，主要原因是误将显微镜观察目镜当作摄影目镜引起的。
使用过显微镜的人都知道，显微镜观察目镜一般有8×、10×、12.5×等数枚，而常用10×者居多，如果物镜也用10×的，其计算结果为10×10=100，即误认为照片图像放大倍数为100倍，这与照片图像的实际放大倍数相差甚远。
出现这样的计算结果，一是忽略了摄影目镜的倍数，二是忽略了底片图像的放大倍数，三是忽略了照片放大尺寸与图像放大倍数之间的关系。
另外，显微摄影图像放大倍数标注不准确的另外一个原因是由出版单位造成的。
因为，按公式计算好放大倍数的照片送到出版单位，由于版面的需要，可能需将原照片放大或缩小，严格地讲，照片下面标注的放大倍数也应做相应的增加或减少，而不应按原照片的放大倍数标注。
国家农作物品种区域试验站建设项目可行性研究报告为了鉴定参试品种的丰产性、稳产（适应）性、抗病（逆）性，为农作物品种审定、推广利用提供科学依据，特制定该实施方案。
一、国家农作物品种区域试验供种及验收要求1．供种要求：各供种单位供种时应标明发芽率，并根据自身种子质量提供满足试验要求的种子量。
2．种子要求：试验用种要求为非包衣种子。
3．种子查验：各承试单位收到试验种子后应及时对品种名称（编号）、种子量进行检查，发现问题请及时与中国农科院油料所联系。
二、国家农作物品种区域田间试验设计与要求1．试验地选择。
试验地要求具有代表性、肥力中等且均匀一致；土地平整，三沟相通、排灌方便，前作相同的地块。
2．田间设计。
试验采用完全随机区组三次重复排列，行距0.5尺，小区净面积20平方米，重复间设走道，四周设保护行,保护行数目不少于4行。
3．播种及密度。
播种期应为各大区最佳时期,一般要求在9月中下旬-10月上旬。
移栽密度为0.8万株；直播密度为1.5万-2.0万株，早熟组密度为1.5万-2.0万株。
Δ早熟组三次重复，播种期为10月15-20日，同组试验所有参试品种应在同一天内播完，云南、贵州两省试点必须统一在4月25日前收获；其他试点必须统一在4月20日前收获。
播种密度：要求直播，密度在1.5万-2万株。
其他内容同上。
4．田间管理。
按当地大田生产中上等栽培管理水平进行田间管理，只防虫不防病，只除草不去杂，必须要施用硼肥（可用硼砂1.5千克/亩做底肥或在油菜抽苔期进行叶面喷施）。
试验地栽培管理措施要及时、一致，同一项措施要同一天内完成。
5．及时收获。
要求适时收获，做到成熟一个收获一个，单打单收，全区记产。
6．试验管理。
试验要有专人负责，田间调查记载与考种要求严格按记载本要求按标准记载，试验各项管理按试验方案要求严格执行。
在进行倒伏调查时，要记载倒伏的时间，调查角果是否易开裂、株型是否紧凑、初花期一致性等。
7．试验考察。
由各省种子管理站或主持单位及品审委员，在油菜3-4片叶时，对本省内各试点单位，不定点、不定时进行检查和收获前综合性状考察。
开普勒三定律注①是关于行星围绕太阳运动的规律，是德国天文学家开普勒认真分析了丹麦天文学家第谷·布拉赫的大量对天体运行观测资料的基础上提出的，它的内容是：开普勒第一定律（椭团轨道定律）：所有行星分别在大小不同的椭圆轨道上围绕太阳运动，太阳是在这些椭圆的一个焦点上，但行星轨道的偏心率都比较小，例如，地球轨道的偏心率只有0.0167，很接近于圆。
开普勒第二定律（面积定律）：对每个行星来说，太阳和行星的联线在相等的时间内扫过的面积相等。
开普勒第三定律（周期定律）：所有行星的椭圆轨道的半长轴的三次方跟公转周期的平方的比值都相等。
即：a3/T2 = C（常数）由于第谷·布拉赫的资料都是靠肉眼观测记录的，开普勒三定律与行星实际运行的情况有少许偏离，后来人们修正了开普勒第三定律，得到准确的表达式是：a3/T2(M+m) = G/4π2能热力学第一定律是能量守恒定律。
热力学第二定律有几种表述方式：克劳修斯表述热量可以自发地从较热的物体传递到较冷的物体，但不可能自发地从较冷的物体传递到较热的物；开尔文-普朗克表述不可能从单一热源吸取热量，并将这热量变为功，而不产生其他影响。
热力学第三定律通常表述为绝对零度时，所有纯物质的完美晶体的熵值为零。
或者绝对零度（T=0K）不可达到。
吸引铁、钴、镍等物质的性质称为磁性。
磁铁两端磁性强的区域称为磁极，一端称为北极（N 极），一端称为南极（S极）。
实验证明，同性磁极相互排斥，异性磁极相互吸引。
七大洲：亚洲、非洲、北美洲、南美洲、南极洲、欧洲、大洋洲四大洋：太平洋、大西洋、印度洋、北冰洋石油又称原油，是一种粘稠的、深褐色液体。
地壳上层部分地区有石油储存。
主要成分是各种烷烃、环烷烃、芳香烃的混合物。
天然气，是一种多组分的混合气态化石燃料，主要成分是烷烃，其中甲烷占绝大多数，另有少量的乙烷、丙烷和丁烷。
字节（Byte 发音：/‘bait/）。
数据存储是以“字节”（Byte）为单位，数据传输是以“位”（bit）为单位，一个位就代表一个0或1（即二进制），每8个位（bit）组成一个字节（Byte）。
显微镜的调焦技巧与影像分析方法显微镜是现代科学中不可或缺的工具，在生物学、医学、物理学等多个领域都发挥着重要作用。
然而，想要获得高质量的显微图像，并进行准确的影像分析，需要一定的专业知识和调焦技巧。
本文将从调焦技巧和影像分析方法两个方面探讨显微镜的应用。
一、调焦技巧调焦是获取清晰图像的关键步骤，下面将介绍几种常用的调焦技巧。
1. 初步定焦：在使用显微镜时，首先应将物镜转到低倍，以初步定焦。
这样可以确保样品在视野中的位置准确，为后续的高倍观察做准备。
2. 粗调与细调：显微镜通常配有两个调焦转轮，分别用于粗调和细调。
在初步定焦后，可以用粗调轮将物镜调到所需观察倍率，然后再用细调轮进行微调，以获得清晰的图像。
3. 透视调焦：透视调焦是一种常用的调焦技巧，通过微调物镜和调节光源的亮度，使样品不同层次的结构清晰可见。
透视调焦适用于观察染色组织切片等样品。
4. 视差调焦：视差调焦是在高倍观察下使用的一种调焦技巧。
由于高倍物镜的工作距离很短，如果直接使用细调轮进行调焦，容易触碰到样品，产生晃动。
因此，可以利用视差现象，在样品和物镜之间插入一层较厚的玻片，然后用细调轮进行调焦。
二、影像分析方法获得清晰的显微图像后，接下来就需要进行影像分析，以提取有用的信息。
下面将介绍几种常用的影像分析方法。
1. 面积测量：通过显微图像，可以使用专业的图像处理软件来测量样品的面积。
这对于物种计数、细胞大小分析等研究非常重要，可以基于测得的面积数据来进行相关的统计分析。
2. 强度测量：显微图像中的灰度值可以反映样品的光强度信息。
通过将图像转化为灰度图像，并选择感兴趣的区域进行强度测量，可以获得光强度的定量结果。
这对于比较不同组织、细胞的光强度有着重要意义。
3. 线条距离测量：图像处理软件可以对显微图像中的线条进行距离测量。
这对于观察细胞间的距离、纤维长度等研究非常重要，可以提供精确的数据支持。
4. 三维重构：对于一些三维结构的研究，需要将多个二维图像进行三维重构。
手术显微镜技术参数一、主镜：1、具有优异的光学效果，最佳对比度、清晰度和景深。
2、最大限度支持手术者的体位要求。
3、放大倍数：1.4x - 16.5x（12.5倍目镜下）；1.1x-13.2x（10倍目镜下）；4、视野直径：13- 157mm（12.5倍目镜下）；16 - 183mm（10倍目镜下）5、工作距离：210 - 415m；6、变倍系数: 1：67、电动连续变倍，手动变倍二、助手镜：三关节360度旋转助手镜，带锁控装置。
三、照明系统：1、传输方式：光导纤维；2、照明光斑可调范围：约11mm - 165mm3、主光源：≥180W氙灯4、备用灯光源：≥180W氙灯四、支架：1、落地式支架、双电磁锁设计，全关节电磁锁控制；2、支架承重：≥19KG3、最大臂展长度：≥1300mm4、参数显示：液晶显示，多功能菜单式，可储存≥9种参数，调焦,变倍,亮度参数可设定；5、系统开机自检及故障自动报警功能；五、售后服务1、属于强制检定或第三方检测验收的设备必须提供检定合格证书或由院方委托有资质部门检测验收，费用由供应商负责。
需要与医院信息系统联网的，供应商必须无偿开放接口，并协助联网。
2、对操作人员和工程技术人员进行培训，提供培训资料，考核合格。
3、提供至少2年免费保修期，终身服务。
质保期内设备完好率不小于95%。
保修期间应包含按需更换的零配件，如有不含在维保范围内的消耗品需附清单及各项报价，不进行报价则视为免费更换使用。
保修期满后，供应商应以优惠价供应维修零配件、消耗品和延续保修。
价格最高的前5项零配件、消耗品和延续保修的报价明细必须填写于《零配件、消耗品和延续保修报价明清单》中。
保修期结束后可就优惠价进行谈判，但最终价格不得高于此次供应商承诺价格。
零配件、消耗品报价明清单。
操作 规
程
2005年12月1日星期四
一、体视显微镜
体视显微镜又称“实体显微镜”或“解剖镜”，是一种具有正像立体感的目视仪器，
被广泛地应用于生物学、医学、农林、工业及海洋生物各部门。它具有以下几个
特点：
1.双目镜筒中的左右两光束不是平行的，而是具有一定的夹角----体视角（一般为
12°～15°），因此成像具有三维立体感；
2.像是直立的，便于操作和解剖，这是由于在目镜下方的棱镜把像倒转过来的缘
故；
3.虽然放大率可高达200倍左右，但其工作距离甚长，在物镜前加上附加镜后，
工作距离可达200mm；
4.焦深大，便于观察被检物体的全层，在低倍率下，焦深可达
5.6mm；
5.视场直径大，在低倍率情况下可达65.7mm左右。
体视显微镜的光学结构有两大类：一类是由两个互成12°～15°体视角的镜筒组
成，倍率的变化是换用物镜与目镜的放大倍率而获得；另一类是由一个共用的初
级物镜，对物体成像后的两光束被两组中间物镜----变焦镜分开，并成一体视角再
经各自的目镜成像，它的倍率变化是由改变中间镜组之间的距离而获得的，
MZS0745显微镜即属此种，又称“连续变倍体视显微镜”
这类体视显微镜初级物镜的倍率为1X，为了改变它的倍率还附有几种不同倍率
的附加镜，其倍率常为2X、0.75X及0.5X三种，以适应不同大小物体的镜检之
用。
体视显微镜光路示意图．
1． 被检物体
2． 工作距离
3． 初级物镜
4． 中间变焦体
5． 棱镜
6． 目镜
7． 照相光路
8． 体视角（12°～15°）
二、显微镜的组件
1.目镜
“广视场目镜”又称“广角目镜”其特点是视场角大、视野平坦、眼点高，在目镜外
侧或端面标刻有“W”或“WF”（SWH为超广角）字样，
其作用是把物镜放大的实像（中间象）再放大一次，并把物像映入观察者的眼
中，结构较物镜简单，一般由2~5片透镜分两组或三组构成。上端的一块（组）
透镜称“接目镜”，下端的透镜称“场镜”在目镜筒内有一个成像点称“目镜的物方焦
点”物镜放大后的中间像就在此位置，所以目镜中的指示标志目镜测微尺均在这
个位置上。
从目镜中透射出来的光线，在目镜的“接目镜”以上相交，这个相交点称为“眼点”
（eyepoint）。观察时眼睛应处在眼点的位置，这样才能接收从目镜射出的全部
光线看到最大市场，否则会造成图像的晃动和不适感觉，影响观察效果。
2.显微镜体
镜体是显微镜的核心组成部件，内部是由多组胶合光学镜片和机械曲线组成的一
套成像变倍光路。
观其壳体上方两个黑颜色的部分称“目镜筒”主要是用来装入目镜，并做“屈光度”
调节之用，视度调节范围±6屈光度。镜检时，每个人的视力伴随疲劳程度不同会
使眼睛的屈光度不尽都一致，总是存在一定的差别即“视差”，当甲看清视场中的
图象后，乙来观察时就不一定清晰，这就是由于两人眼睛的屈光度有所不同而造
成的，这一差别的解决就是通过调节目镜筒的微调焦齿轮就很容易使图象变的清
晰。
目镜筒所连接的下方两个“耳朵”是反射棱镜组，这两个组是可以调节的，我们把
这种调节称为“瞳距调节”，瞳距顾名思义就是指人两只眼睛之间的距离，瞳距调
节也就是根据每个人眼睛的生理特征要求所采用的一种机械式的调节装置所实施
的过程，调节范围是55mm~75mm。
在镜体的中间两侧位置有两个分别标记着数值的黑色手轮，这部分被称作“变倍
轮”，变倍范围 0.7X~4.5X，变倍轮是由一同轴齿轮连接镜体内部的曲线轴“伞齿”
以调节变倍组距离使光学倍率发生改变， 4
在计算光学放大倍率时就是变倍轮上的刻线数值乘以目镜倍率所得。
3.升降组
升降组形似一个“篮球筐”是用来固定显微镜主体并与支架连接后可进行“焦距调
节”的机械部件，调焦范围80mm。前面有一螺钉用来对放入筐内的主机进行固
定，后面两侧是调焦手轮，调焦体的连接运动装置是由同轴齿轮带动齿条所进行
的，而支撑移动块儿运动的两侧是内嵌式滚珠导轨，这一机械的改进减小了物体
在运动时的摩擦阻力，从而使调节变的更为舒适，部件更为耐用。在手轮内部还
有一小的装置是锁紧装置，在使用时根据每个人的“腕力”通过两侧手轮顺时针或
逆时针方向旋转即可调节整个装置的松紧程度。
4.支架
支架是用来固定处于升降组上显微镜主体的支撑件，台面规格300mm×400mm。
三、显微镜的调校与使用方法
显微镜在装配完毕后就可直接使用了，需注意以下使用方法：
1. 瞳距调节
用双眼观察，同时双手分别握住左右棱镜座，向内、外方向旋转棱镜座，当视场
中的两个圆形视场完全重合时，说明瞳距已调节好。
2. 屈光度调节及齐焦
先将目镜筒视度圈调至0位，再将变倍轮处于最小数值（0.7X）位置，这样做可
得到较大视场便于寻找镜检目标，然后用左眼从左目镜筒中观察调整调焦手轮至
目中图象最清晰（即小倍齐焦），然后再 5
将变焦手轮调至最大数值（4.5X）位置，继续用左眼观察，像若不清晰，需重新
调焦至图像完全清晰（即大倍齐焦）。此时再重新将变倍轮调回最低放大系数
（0.7X）位置，仍用左眼观察，像若不清晰，可调节左目镜筒上的视度圈至图像
完全清晰为止，然后换右眼从右目镜筒观察同一标本，像若不清晰，应调节右目
镜筒上的视度圈至图像完全清晰为止。至此，该显微镜的屈光度调节及齐焦调整
完毕，此时，左右视场会同时齐焦。在接下来的观察过程中根据镜检要求只调整
倍率，焦距就无须再调节了，就可实现连续变倍观察到清晰的图像。 提示：由于
每个人的视力及适应能力有所不同，因此，不同人员或者同一人员在不同的时间
使用同一台显微镜时，应分别进行齐焦及屈光度调节调整，以保证获得最佳观察
效果。
四、显微镜的清洁与保养
为了保护好显微镜，应避免灰尘、水及湿气对仪器的侵袭，如果湿气等进入显微
镜内，会滋生霉菌而损坏显微镜。另外，光学零件表面的油迹、手指印迹及灰
尘、污迹都会影响成像质量。
显微镜长期使用中难免会有尘迹，或使用中如不小心造成了镜片的污染，请先用
吹球吹掉表面污物再用脱脂棉或镜头纸蘸上少许乙醇乙醚混合液（比例1:4）轻
轻擦拭。
注意：不论在何种情况下，都不得干擦镜片表面，否则镜片会被划伤。另外，也
不得用水或其他溶液擦拭镜片。
