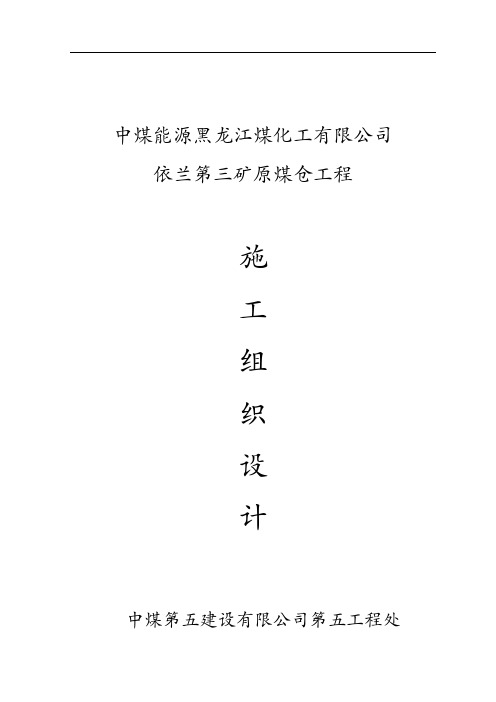

中煤能源黑龙江煤化工有限公司依兰第三矿原煤仓工程施工组织设计中煤第五建设有限公司第五工程处（依兰项目部）2016年3月27日施工组织设计目录编制依据1 工程概况 (3)2 施工部署 (4)3 施工准备与资源配置计划 (9)4 主要施工方法 (22)5 季节性施工措施 (75)6 工期管理计划 (77)7 质量管理计划 (80)8 职业健康安全管理计划 (85)9 文明施工、环境管理计划 (94)编制依据：1 施工合同（1）合同名称：中煤能源黑龙江煤化工有限公司依兰第三煤矿地面建筑主要工程施工合同。

（2）合同编号：ZMWJ（五处）2015-土建-342 施工图（1）原煤仓施工图纸S1701-621-1~243主要法规（1）《建筑法》（2）《中华人民共和国招标投标法》（3）《建设工程质量管理条例》（4）《建设工程安全生产管理条例》4主要规程、规范（1）《建筑地基基础工程施工质量验收规范》GB50202-2009；（2）《砌体结构工程施工质量验收规范》GB50203-2011；（3）《混凝土结构工程施工质量验收规范》GB50204-2015；（4）《混凝土泵送施工技术规程》JGJ/T10-2011；（5）《钢筋焊接及验收规程》JGJ 18-2012；（6）《屋面工程施工质量验收规范》GB50207-2012；（7）《建筑地面工程施工质量验收规范》GB50209-2010；（8）《建筑装饰装修工程质量验收规范》GB50210-2001；（9）《建筑工程施工质量验收统一标准》GB50300-2013；（10）《建筑施工安全检查标准》JGJ59-2011；（11）《高层建筑混凝土结构技术规程》JGJ3-2010；（12）《钢筋焊接接头试验方法标准》JGJ/T27-2014；（13）《建筑地基处理技术规范》（JGJ79-2012）；（14）《施工现场临时用电安全技术规范》(JGJ46-2012)；（15）《建筑施工高处作业安全技术规范》(JBJ80-1991)；（16）《建筑机械使用安全技术规程》(JGJ33-2012)；（17）《钢结构工程施工质量验收规范》GB50205-2001；（18）《工程测量规范》GB50026-2007；（19）《建筑桩基技术规范》JGJ94-2008；（20）《建筑基桩检测技术规范》JGJ106-2014及相应地方标准；（21）《质量管理体系质量计划指南》GB/T19015-2008（22）《环境管理体系要求及使用指南》GB/T24001-2004（23）《职业健康安全管理体系规范》GB/T28001-2011（24）《建筑基桩检测技术规范》JGJ106-2014（25）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002（26）《大体积混凝土施工规范》GB50496-2009（27）《液压滑动模板施工安全技术规程》JGJ65-2013（28）《建筑施工模板安全技术规范》JGJ162-2011（29）《扣件式钢管脚手架安全技术规范》JGJ130-2012（30）《滑动模板工程技术规范》GB50113-20055 主要施工标准（1）《建筑施工手册》第五版（2）《建筑结构可靠度设计统一标准》GB50068-2001；（3）《建筑工程施工质量验收统一标准》GB50300-2013；（4）《建筑施工安全检查标准》JGJ59-2011；6 主要图集（1）《混凝土结构施工图平面整体表示法制图规则和构造详图》11G101-3（2）《建筑物抗震构造详图》11G329-1（3）《混凝土结构施工钢筋排布规则与构造详图》12G901-1（4）《钢筋混泥土过梁》12G07（5）《钢梯做法》02J401（6）《工程作法》05J9097 其它（1）公司一体化管理体系文件及中煤第五建设有限公司管理手册（2015年修订版）（2）五建五公司五处[2012]48号1 工程概况1.1 工程情况：1.1.1本工程为中煤能源黑龙江煤化工有限公司依兰第三矿原煤仓工程，位于黑龙江省哈尔滨市依兰县达连河镇。

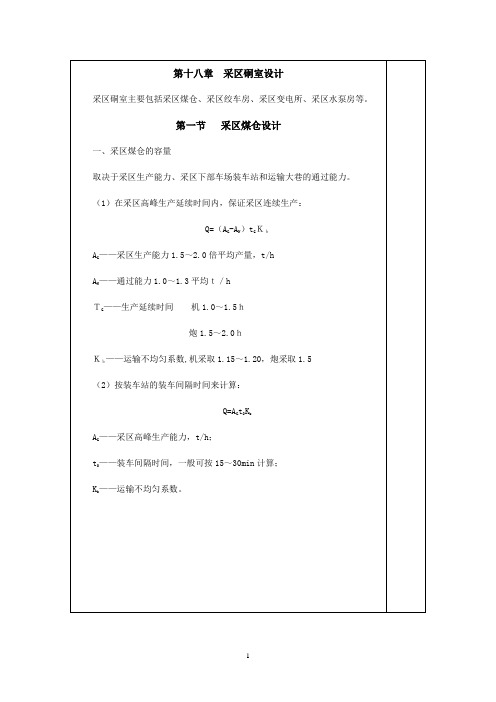

二、煤仓的形式及参数煤仓的形式按倾角分为垂直式，倾斜式和混合式；按断面形状有圆形、拱形、椭圆和矩形仓底倾角为60°～65°（主要参数：断面尺寸和高度）圆形垂直煤仓直径为2～5ｍ，个别5ｍ以上；拱形断面倾斜煤仓宽度一般为2m左右，高度可大于2m。

煤仓高度不宜超过30ｍ，以20ｍ为宜有效容积V′≥V90% ｈ≤3.5D圆形垂直煤仓应设计成“短粗”形。

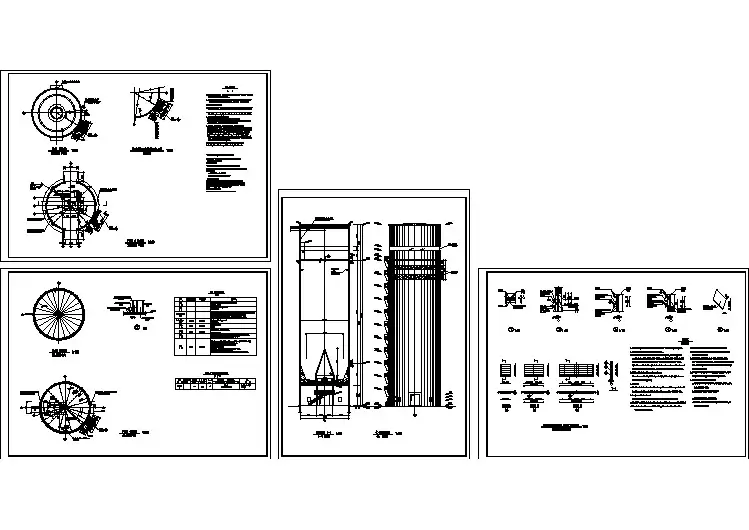

三、煤仓的结构及支护煤仓的结构包括煤仓的上部收口、仓身、下口漏斗及溜口和闸门装置等。

图18-1 煤仓结构1—上部收口；2—仓身；3—下口漏斗及漏口闸门基础；4—漏口和闸门（一）煤仓上口1、为了保证煤仓上口安全，用混凝土收口；2、为了防止大块煤、矸石、废木料等进入煤仓造成煤仓堵塞，应在煤仓上口安设铁箅子，铁箅子一般采用8～24kg/m旧钢轨或Ⅰ10～Ⅰ20号工字钢做成，铁箅子的网孔尺寸一般为200mm×200mm、250mm×250mm、300mm×300mm，如图18-2：图18—2 煤仓上口铁箅子3、煤仓上口网孔上大块煤炭的破碎和杂物的清理工作，可在煤仓上部巷道内进行，或者设置专门的破碎硐室。

图18-3图18－3 大块煤破碎硐室的布置形式（a）煤仓上口兼作破碎硐室；（b）设有人工破碎硐室的煤仓；（c）设有机械破碎硐室的煤仓1－煤仓；2－人工破碎硐室；3－机械破碎硐室4、为了防止井下水流进仓内，煤仓上口应高出巷道底板。

上口处巷道断面一般都应适当扩大，并且加强支护。

（二）仓身煤仓仓身一般应砌碹。

砌碹的壁厚可为300～400mm。

（三）下口漏斗及溜口和闸门基础1、煤仓仓身下部的收口漏斗一般为截圆锥形。

2、为了防止堵塞，下口漏斗应尽量消除死角。

3、为了安装溜口和闸门，在漏斗下方留一边长为0.7m的方形孔口，在孔口预埋安装固定溜口的螺栓。

（四）溜口及闸门装置1、煤仓的溜口一般均做成四角锥形，在溜口处安设可以启闭的闸门。

表 主要施工图设计周期及资料内容表序 号 施工图 名 称设计周期（工作日）主要资料 备 注一 采矿（井工）工业场地煤柱图 5 工业场地布置图开拓巷道系统图采区巷道布置图风井场地煤柱图 3 风井场地布置图开拓巷道系统图采区巷道布置图主井井筒井壁结构图 10井筒特征表地质剖面图井筒检查钻孔柱状图主井井筒装备图 6 井筒断面布置图设备订货图主井井筒与井底车场连接处 8 井筒断面布置图井筒装备图设备订货图主井箕斗装载硐室 10 开拓巷道系统图井筒断面布置图设备订货安装图井底煤仓与给煤机硐室 10 开拓巷道系统图箕斗装载硐室图设备订货安装图井底煤仓、配煤巷检修道 8 开拓系统方案图主井井底清理撒煤及水窝泵房 8 开拓巷道系统图井底车场布置图设备订货安装图副井井筒井壁结构图 10井筒特征表地质剖面图井筒检查钻孔柱状图副井井筒装备图 6 井筒断面布置图设备订货图副井井筒与井底车场连接处 8 井筒断面布置图井筒装备图设备订货安装图副井井底清理撒煤及水窝泵房 10 开拓巷道系统图井底车场布置图设备订货安装图矸石井井筒井壁结构图 10井筒特征表地质剖面图井筒检查钻孔柱状图矸石井井筒装备图 6 井筒断面布置图设备订货图序 号 施工图 名 称 周期（工作日）主要资料 备 注矸石井井筒与井底车场连接处 8 井筒断面布置图井筒装备图设备订货安装图注砂井井筒井壁结构图 10井筒特征表地质剖面图井筒检查钻孔柱状图注砂井井筒与井底车场连接处 8 井筒断面布置图井筒装备图设备订货安装图风井井筒井壁结构图 10井筒特征表地质剖面图井筒检查钻孔柱状图风井井筒装备图 6 井筒断面布置图设备订货图风井井筒与风道连接处 8 井筒断面布置图井筒装备图井底车场布置图 20开拓系统方案图采区布置方案图车场相关硐室布置图含断面图、巷道交岔点主变电所 10 设备订货安装图井底车场布置图主排水泵房 10 设备订货安装图井底车场布置图主排水泵房管子道 8管路安装图井底车场布置图井底水仓及沉淀池 8 设备订货安装图井底车场布置图防水闸门硐室 5 开拓巷道系统图采区巷道布置图设备订货图防火门及防火、栅栏两用门硐室 5井底车场布置图变电所、水泵房布置图密闭门硐室 5井底车场布置图变电所、水泵房布置图等候室、避灾硐室 3 井底车场布置图劳动定员表调度室、医疗室 3 井底车场布置图劳动定员表工具备品保管室 3 井底车场布置图推车机及翻车机硐室 8矿车特征表设备订货安装图井底车场布置图自卸矿车卸载站硐室 8 设备订货安装图矿车特征表井底车场布置图序 号 施工图 名 称 周期（工作日）主要资料 备 注井下材料转载站 6 井底车场布置图设备、矸石 消防材料库 5 井底车场布置图井下爆炸材料库 6 采区巷道布置图井底车场布置图井下爆炸材料发放硐室 5 采区巷道布置图井底车场布置图电机车库及修理间 8电机车特征表设备订货安装图井底车场布置图蓄电池机车及充电硐室 8电机车特征表设备订货安装图井底车场布置图柴油机车库、修理间及加油硐室 8 柴油机车特征表设备订货安装图井底车场布置图单轨吊车库、修理间及加油硐室 8 单轨吊车特征表设备订货安装图井底车场布置图开拓巷道工程图 6井筒特征表开拓巷道系统图采区巷道布置图含断面图、巷道交岔点井下运输系统图 5 开拓巷道系统图采区巷道布置图井下铺轨图 5 开拓巷道系统图采区巷道布置图井下管网布置图 8 开拓巷道系统图采区巷道布置图管路特征表井下带式输送机机头、机尾及转载硐室 8 开拓巷道系统图井底车场布置图设备订货安装图各种壁龛及机械设备硐室 5 井底车场布置图设备订货安装图井下空气压缩机硐室 5 井底车场布置图设备订货安装图井下降温硐室 5 井底车场布置图设备订货安装图采区布置及机械配备图 10 开拓巷道系统图采区巷道布置图设备订货安装图采区断面图册 10 开拓巷道系统图采区巷道布置图设备订货安装图管路特征表序 号 施工图 名 称 周期（工作日）主要资料 备 注采区上、下山布置图 8 开拓巷道系统图采区巷道布置图设备订货安装图盘区巷道布置图 8 开拓巷道系统图采区巷道布置图设备订货安装图采区中巷布置图 6 开拓巷道系统图采区巷道布置图设备订货安装图回采工作面布置图 4 开拓巷道系统图采区巷道布置图设备订货安装图采区车场布置图 6 开拓巷道系统图采区巷道布置图设备订货安装图含上、下山及盘区车场井下绞车房 8 开拓巷道系统图采区巷道布置图设备订货安装图采区变电所 8 开拓巷道系统图采区巷道布置图设备订货安装图采区水泵房 8 开拓巷道系统图采区巷道布置图设备订货安装图采区水仓及沉淀池 5 开拓巷道系统图采区巷道布置图设备订货安装图采区煤仓 矸石仓 、溜煤眼及给煤机硐室8开拓巷道系统图采区巷道布置图设备订货安装图井巷工程量汇总表 6 开拓巷道系统图采区巷道布置图井下铺轨图井巷断面图册各单项施工图矿井通风系统图 10 开拓巷道系统图采区巷道布置图井巷断面图册风量计算参数风门、风桥、密闭等硐室 8 开拓巷道系统图采区巷道布置图通风系统图井下安全监测布置图 8开拓巷道系统图采区巷道布置图通风系统图各单项设备安装图图序 号 施工图 名 称 周期（工作日）主要资料 备 注瓦斯抽放工程 8开拓巷道系统图采区巷道布置图通风系统图瓦斯抽放工程参数井巷束管监测系统及束管布置图 8 开拓巷道系统图采区巷道布置图通风系统图防灭火系统参数防水安全煤 岩 柱图 3地质剖面图开拓巷道系统图采区巷道布置图岩粉棚、防爆水棚 3 开拓巷道系统图采区巷道布置图通风系统图防爆水棚参数井下降温系统、设备安装及管路安装 5 开拓巷道系统图采区巷道布置图管路特征表。
