电工培训教材

电工基础知识培训课件完整版一、教学内容本课件依据《电工基础》教材第四章第一节内容，详细讲解电路的基本概念、电路元件的识别及电路图的绘制。

主要内容包括：电路的组成、电路的状态、电路图的基本符号、电阻、电容、电感等元件的特性及作用。

二、教学目标1. 理解电路的基本概念，掌握电路的组成和状态。

2. 学会识别电路图中的基本符号，能绘制简单的电路图。

3. 了解电阻、电容、电感等元件的特性及在电路中的作用。

三、教学难点与重点教学难点：电路图的绘制，电路元件特性的理解。

教学重点：电路的基本概念，电路图的识别，电阻、电容、电感等元件的作用。

四、教具与学具准备1. 教具：多媒体课件，电路元件模型，实验器材。

2. 学具：电工基础教材，笔记本，画图工具。

五、教学过程1. 实践情景引入：展示一个简单的电路，让学生观察并思考其工作原理。

2. 理论讲解：a. 介绍电路的基本概念，包括电路的组成和状态。

b. 讲解电路图的基本符号，让学生学会识别和绘制电路图。

c. 分析电阻、电容、电感等元件的特性及在电路中的作用。

3. 例题讲解：通过讲解具体例题，使学生加深对电路概念的理解。

4. 随堂练习：让学生绘制给定电路图的简化图，并分析电路元件的作用。

5. 实践操作：分组进行电路搭建实验，验证电路理论。

六、板书设计1. 电路的基本概念、组成和状态。

2. 电路图的基本符号。

3. 电阻、电容、电感等元件的特性及作用。

4. 例题及解答。

七、作业设计1. 作业题目：绘制给定电路图的简化图，并分析电路元件的作用。

2. 答案：电路图的简化图及各元件作用分析。

八、课后反思及拓展延伸2. 拓展延伸：a. 了解更多电路元件，如二极管、三极管等。

b. 探索电路在实际应用中的例子，如家庭电路、电子设备等。

c. 学习电路分析方法，如节点电压法、支路电流法等。

重点和难点解析1. 电路图的识别与绘制2. 电路元件特性的理解3. 教学过程中的实践操作4. 作业设计与答案解析一、电路图的识别与绘制1. 熟悉电路图的基本符号：讲解各类元件的符号表示，如电阻、电容、电感、电压源、电流源等，并通过示例进行展示。

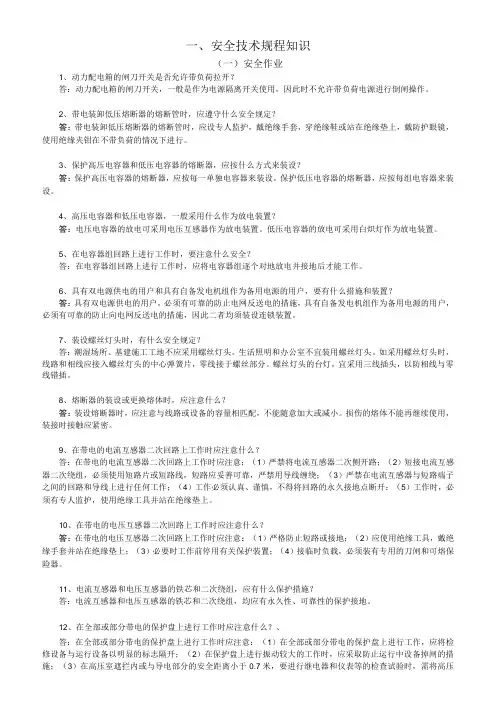

一、安全技术规程知识（一）安全作业1、动力配电箱的闸刀开关是否允许带负荷拉开？答：动力配电箱的闸刀开关，一般是作为电源隔离开关使用，因此时不允许带负荷电源进行倒闸操作。

2、带电装卸低压熔断器的熔断管时，应遵守什么安全规定？答：带电装卸低压熔断器的熔断管时，应设专人监护，戴绝缘手套，穿绝缘鞋或站在绝缘垫上，戴防护眼镜，使用绝缘夹钳在不带负荷的情况下进行。

3、保护高压电容器和低压电容器的熔断器，应按什么方式来装设？答：保护高压电容器的熔断器，应按每一单独电容器来装设。

保护低压电容器的熔断器，应按每组电容器来装设。

4、高压电容器和低压电容器，一般采用什么作为放电装置？答：电压电容器的放电可采用电压互感器作为放电装置。

低压电容器的放电可采用白炽灯作为放电装置。

5、在电容器组回路上进行工作时，要注意什么安全？答：在电容器组回路上进行工作时，应将电容器组逐个对地放电并接地后才能工作。

6、具有双电源供电的用户和具有自备发电机组作为备用电源的用户，要有什么措施和装置？答：具有双电源供电的用户，必须有可靠的防止电网反送电的措施，具有自备发电机组作为备用电源的用户，必须有可靠的防止向电网反送电的措施，因此二者均须装设连锁装置。

7、装设螺丝灯头时，有什么安全规定？答：潮湿场所、基建施工工地不应采用螺丝灯头。

生活照明和办公室不宜装用螺丝灯头。

如采用螺丝灯头时，线路和相线应接入螺丝灯头的中心弹簧片，零线接于螺丝部分。

螺丝灯头的台灯，宜采用三线插头，以防相线与零线错插。

8、熔断器的装设或更换熔体时，应注意什么？答：装设熔断器时，应注意与线路或设备的容量相匹配，不能随意加大或减小。

损伤的熔体不能再继续使用，装接时接触应紧密。

9、在带电的电流互感器二次回路上工作时应注意什么？答：在带电的电流互感器二次回路上工作时应注意；（1）严禁将电流互感器二次侧开路；（2）短接电流互感器二次绕组，必须使用短路片或短路线，短路应妥善可靠，严禁用导线缠绕；（3）严禁在电流互感器与短路端子之间的回路和导线上进行任何工作；（4）工作必须认真、谨慎，不得将回路的永久接地点断开：（5）工作时，必须有专人监护，使用绝缘工具并站在绝缘垫上。

电工作业技术安全培训教材第一章电工基础知识1.1 电能基础概念1.1.1 电能的定义1.1.2 电流的概念与特性1.1.3 电压的概念与特性1.1.4 电阻的概念与特性1.2 电路基础理论1.2.1 电路元件介绍1.2.2 串联与并联电路1.2.3 电路定律第二章电工作业安全规范2.1 电气安全知识2.1.1 电击的危害及防护措施2.1.2 触电事故的应急措施2.1.3 电气设备的维护与保养2.2 过电流与短路保护2.2.1 过电流保护的作用与原理2.2.2 短路保护的作用与原理2.2.3 不同场所的过电流与短路保护要求2.3 火灾与爆炸防护2.3.1 火灾与爆炸的危害性2.3.2 防止火灾与爆炸的措施2.3.3 急救措施与逃生技巧第三章电工作业技术与操作3.1 电工工具与设备3.1.1 常用电工工具的介绍与使用方法 3.1.2 电工设备的操作与维护3.2 电线与电缆铺设3.2.1 电线与电缆的种类与特性3.2.2 电线与电缆的正确铺设方法3.3 电气设备安装与维修3.3.1 电气设备的基本安装要求与方法 3.3.2 电气设备常见故障的排除与修复第四章电工作业案例分析4.1 电工作业事故案例分析4.1.1 电工作业事故的常见原因4.1.2 电工作业事故后的处理方法4.2 电工作业质量问题分析4.2.1 电工作业中常见的质量问题4.2.2 预防电工作业质量问题的措施第五章电工作业安全管理5.1 电工作业许可制度5.1.1 电工作业许可的意义与目的5.1.2 电工作业许可的程序与要求5.2 电工作业现场管理5.2.1 现场安全措施的制定与执行5.2.2 意外事故的应急处理与报告5.3 电工作业人员培训与考核5.3.1 电工作业人员的培训内容与方法 5.3.2 电工作业人员考核与证书管理结语通过本教材的学习，电工作业人员将掌握必要的电工基础知识、遵守电工作业安全规范、熟悉电工作业技术与操作，能够从事电气设备的安装与维修工作，并具备应对电工作业事故的处理能力。

【课件】2024最新电工安全培训教材一、教学内容本节课我们将学习《2024最新电工安全培训教材》的第三章“电工安全防护技术”部分，详细内容包括：触电防护、电火灾防护、电磁辐射防护以及电工常用安全设备的认识与使用。

二、教学目标1. 让学生掌握触电防护的基本知识，提高自我保护意识。

2. 使学生了解电火灾的产生原因及预防措施，增强火灾防控能力。

3. 让学生了解电磁辐射对人体的危害，学会基本的防护方法。

三、教学难点与重点教学难点：触电防护技术、电磁辐射防护。

教学重点：电工安全防护措施的掌握与运用。

四、教具与学具准备1. 教具：电工安全演示设备、PPT课件、实物模型。

2. 学具：电工安全防护用品（绝缘手套、绝缘鞋、防护眼镜等）。

五、教学过程1. 导入：通过展示一起触电事故案例，引发学生对电工安全的关注，激发学习兴趣。

2. 知识讲解：a. 触电防护：讲解触电的原因、防护措施以及急救方法。

b. 电火灾防护：分析电火灾产生的原因，介绍预防措施及灭火方法。

c. 电磁辐射防护：阐述电磁辐射对人体的影响，教授防护技巧。

3. 实践操作：a. 学生分组，进行电工安全防护用品的使用练习。

b. 模拟触电事故现场，进行急救操作演练。

4. 例题讲解：结合教材内容，讲解典型例题，巩固所学知识。

5. 随堂练习：布置相关习题，检验学生对知识点的掌握情况。

六、板书设计1. 触电防护：a. 原因：直接触电、间接触电b. 防护措施：绝缘、接地、隔离c. 急救方法：断电、呼叫、心肺复苏2. 电火灾防护：a. 原因：短路、过载、接触不良b. 预防措施：合理布线、定期检查、使用合格电器c. 灭火方法：断电、使用灭火器、拨打火警电话3. 电磁辐射防护：a. 危害：头痛、失眠、白细胞减少b. 防护方法：远离辐射源、使用防护用品、定期体检七、作业设计1. 作业题目：a. 请简述触电防护的三个基本原则。

b. 电火灾的预防措施有哪些？c. 如何降低电磁辐射对人体的危害？2. 答案：a. 触电防护的三个基本原则：绝缘、接地、隔离。

低压电工安全教育培训教材第一章电工安全基础知识1.1 电工的基本概念作为低压电工，你需要了解什么是电工以及电工的职责和工作范围。

电工是指从事电气设备安装、维护、运行、检修以及故障排除等工作的专业人员。

他们负责保障电气设备的正常运行，并确保工作环境的安全。

1.2 电的基本知识理解电的基本概念对于低压电工至关重要。

本节将介绍电的定义、电压、电流、电阻以及电功率等基本知识，帮助你更好地理解电路及其工作原理。

1.3 电工安全标准为了确保低压电工的安全，各国制定了一系列的电工安全标准。

本节将介绍主要国际电工安全标准，包括ISO9000系列、IEC 60364系列和NFPA 70系列，帮助你了解电工安全方面的法规要求。

第二章低压电工安全措施2.1 个人防护措施在电气作业过程中，低压电工需要采取一系列的个人防护措施。

本节将介绍个人防护装备的选择与使用，包括绝缘手套、安全鞋、护目镜等，并提供正确的佩戴和使用方法。

2.2 作业现场安全措施低压电工需要在作业现场遵守一定的安全规定，以确保电气作业的安全性。

本节将介绍作业现场的安全措施，包括拆除电源、设立防护栏杆、使用警示标志等，并提供相应的操作步骤。

2.3 电器设备维护与检修低压电工在电器设备的维护与检修过程中需要注意一系列的安全事项。

本节将介绍电气设备的定期维护与检修方法，包括断电操作、仪器仪表的使用和维护等，以确保在操作过程中的安全性。

第三章低压电工事故案例分析3.1 触电事故分析触电事故是低压电工工作中最常见的事故类型之一。

本节将通过实际案例分析，探讨触电事故的原因和防范措施，帮助低压电工在工作中避免类似事故的发生。

3.2 短路事故分析短路事故是电气设备运行过程中的常见隐患之一。

本节将通过实际案例分析，深入探讨短路事故的成因及其对人身安全和设备损坏的影响，并提供相应的预防和处理方法。

3.3 火灾事故分析电气设备故障引发火灾是低压电工面临的严重安全威胁之一。

本节将通过实际火灾事故案例分析，探讨火灾事故的原因及其对人身安全和财产造成的损失，并提供相应的火灾预防和扑救方法。

电工安全知识培训教材第一章：电工引言电能作为当今社会最基本的能源之一，广泛应用于各行各业。

然而，电能的使用不当可能会引发危险，给电工带来潜在的风险。

为了保障电工的个人安全以及工作环境的安全，本教材将介绍一些关键的电工安全知识。

第二章：电工安全意识1. 培养电工安全意识的重要性a. 电工身份的责任与义务b. 电工面临的潜在危险与风险2. 电工安全意识的培养a. 定期开展安全培训b. 建立安全意识的奖惩机制第三章：电工安全装备1. 个人防护装备a. 安全帽的使用与保养b. 绝缘手套的选择与使用c. 绝缘鞋的要求与保养2. 安全工具的选用与维护a. 绝缘工具的使用注意事项b. 定期检修与保养工具设备第四章：电工事故与预防措施1. 电击事故的原因与防范a. 直接接触电流导致的电击事故b. 绝缘损坏导致的电击事故2. 触电事故的急救处理a. 快速切断电源b. 进行人工呼吸和心脏复苏术3. 高空坠落事故的预防a. 安全上岗前的检查b. 安全操作规范第五章：电工作业安全1. 安全操作流程a. 安全与停电检查b. 作业前的安全措施2. 电气设备的维护与保养a. 定期检查设备运行状态b. 及时处理电气故障问题3. 作业现场的安全标识标线a. 标识标线的设置位置与规范b. 安全标识的主要种类与作用第六章：电工火灾防范1. 火灾风险与原因a. 短路引发的火灾b. 过载引发的火灾2. 火灾的扑救方法a. 清晰火灾报警流程b. 使用灭火器材与应对火灾第七章：电工事故案例分析1. 典型的电工事故案例a. 电工被电击致死的案例分析b. 电工高空坠落的案例分析2. 事故原因与教训a. 忽视安全警示的危害b. 缺乏安全培训与教育的影响第八章：电工安全法律法规1. 相关法律法规介绍a. 电工安全法律法规体系概述b. 电工安全法律法规的主要内容2. 电工安全法律法规的执行与监管a. 监督与检查机构的职责和权力b. 违法违规行为的处罚和责任追究结语通过本教材的学习，电工们将掌握基本的电工安全知识，提高安全防范意识，减少事故发生的可能性。

引言概述：正文内容：
一、基础知识
1.电流、电压和电阻的基本概念
2.电流电压的单位及其计算方法
3.基础电路图的理解与分析
4.基础电气元件的作用与连接方法
5.电线的种类及其特点
二、安全操作
1.电气安全的重要性及其意义
2.安全操作规程与操作流程
3.电气事故的常见原因与预防措施
4.佩戴个人防护装备的方法与注意事项
5.应急情况下的应对措施与电气救援技能
三、电气设备维护
1.电气设备的日常检查与维护方法
2.电气设备的清洁与保养
3.电气设备的故障诊断与维修方法
4.电气设备的定期维护计划制定与实施
5.电气设备的性能测试与质量控制标准
四、故障排除
1.故障排除的基本流程与方法
2.故障排除中的常见故障原因与解决方案
3.使用示波器与万用表进行故障排除的技巧与注意事项
4.故障排除的记录与报告编写
5.故障排除后的安全检查与验证措施
五、系统改进
1.电气系统的结构与组成部分
2.对电气系统进行改进的目的与意义
3.改进电气系统的方法与步骤
4.改进电气系统的效果与评估
5.电气系统改进案例研究与实践分享
总结：。

电工基础知识培训课件完整版一、教学内容1. 电工基础概念：包括电流、电压、电阻、电路等基本概念；2. 电工基本元件：介绍常用的电阻器、电容器、电感器等元器件及其特性；3. 简单电路分析：讲解电路的基本连接方式，分析串联、并联电路的特点及计算方法。

二、教学目标1. 理解并掌握电工基础概念，能正确区分电流、电压、电阻等基本参数；2. 识别并了解常见电工元器件的符号、特性及用途；3. 学会分析简单电路，掌握串联、并联电路的计算方法。

三、教学难点与重点1. 教学难点：电路分析方法、串联并联电路的计算；2. 教学重点：电工基础概念、元器件特性、电路连接方式。

四、教具与学具准备1. 教具：电工基础课件、电路图示、实验器材（电阻器、电容器、电感器等）；2. 学具：笔记本、教材、计算器。

五、教学过程1. 导入：通过介绍生活中常见的电工现象，引发学生对电工知识的学习兴趣；2. 理论讲解：（1）讲解电工基础概念，阐述电流、电压、电阻等基本参数；（2）介绍常见电工元器件的符号、特性及用途；（3）分析电路的基本连接方式，讲解串联、并联电路的特点；3. 实践操作：（1）展示电路图，让学生识别并分析电路；（2）分组进行实验，观察并记录实验数据；4. 例题讲解：讲解串联、并联电路的计算方法，引导学生学会分析电路；5. 随堂练习：布置相关练习题，巩固所学知识；六、板书设计1. 板书左侧：列出电工基础概念、元器件符号、特性等；2. 板书中间：展示电路图，标注串联、并联连接方式；3. 板书右侧：列出计算公式、例题及答案。

七、作业设计1. 作业题目：（1）简述电流、电压、电阻的定义及单位；（2）分析下列电路图，计算电路中的总电阻、总电流、各支路电压；（3）根据实验数据，绘制电阻、电流、电压之间的关系图。

2. 答案：八、课后反思及拓展延伸1. 反思：本节课学生掌握情况较好，但仍有个别学生对电路分析存在困难，需要个别辅导；2. 拓展延伸：（1）引导学生了解其他类型的电路，如混联电路、交流电路等；（2）推荐阅读相关电工知识书籍，提高学生自主学习能力；（3）组织电工技能竞赛，激发学生学习兴趣。

一电器常识1电动机电源有单相和三相之分，电动机也有单相和三相的分别。

我公司家用变频机和8KW以下的家用管道机均采用单相压缩机，其他商用机组均采用三相压缩机。

对于单相电动机，需要加启动电容（常用接法略）；三相压缩机内为三相异步电动机。

正常运行△接的三相异步电动机、起动时改接成星形，使电枢电压降至额定电压的 1/√3 ，待转速接近额定值、再改成△接、电动机全压正常运行。

Y- △换接实际起动电流和起动转矩降至直接起动的1/√3 ，只能轻载起动。

优点：起动设备结构简单，经济便宜，应优先采用；缺点：起动转矩较低，只适用于正常运行△接电动机。

我公司的压缩机一般采用了星形——三角形转换降压起动。

2.识读电气控制线路图电工的职责就是按图接线，识读电气原理图和接线图是最基本的知识技能，以下是读原理图的一般步骤：1）分清原理图的电源电路、主电路和控制电路。

(附器件代号)2 ）原理图中，各电器触头位置都按电路未通电未受外力作用时的常态位置画出，分析原理时，应从触头的常态位置出发。

一般触头为上开下闭，左开右闭；3 ）原理图中，各电器元件不画实际的外形图，而采用国家规定的统一国标符号画出。

如断路器，交流接触器和热继电器以及辅助触点的常开常闭，急停按钮的连锁控制的国标符号均应了解，在此略去。

4 ）原理图中，各电器元件不按它们的实际位置画在一起，而是按其线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。

5 ）原理图中，对有直接联系的交叉导线连接点，要用小黑点表示，无直接电联系的交叉导线连接点则不画小黑圆点。

6）对于布局图中，元器件的摆放位置可作为参考；7）对于接线图中，最主要的是标称的电线线径和上端与下端位置以及走线方式。

二操作技能培训要成为一名合格的装配电工，必须对以下方面基本了解：1.常用物料1.1电线作为电工，最基本的物料就是电线。

我公司常用的电线是多股塑铜线，还有护套线，防水线和屏蔽线。

(完整word 版)电工培训教材.doc一 .电工基础知识1. 直流电路电路电路的定义： 就是电流通过的途径电路的组成： 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载： 所有电器电源： 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1。

1 电流的形成： 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流。

1.2.1.2 电流具备的条件: 一是有电位差，二是电路一定要闭合。

1.2.1。

3 电流强度： 电流的大小用电流强度来表示，基数值等于单位时间内通过导体截面的电荷量,计算公式为tQI =其中Q 为电荷量(库仑）; t 为时间(秒/s)； I 为电流强度1.2.1.4 电流强度的单位是 “安"，用字母 “A”表示.常用单位有： 千安(KA ）、安(A ）、毫安(mA) 、微安(uA ） 1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流（恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电。

1.2.2 电压1。

2.2。

1 电压的形成: 物体带电后具有一定的电位，在电路中任意两点之间的电位差，称为该两点的电压.1。

2.2。

2 电压的方向: 一是高电位指向低电位； 二是电位随参考点不同而改变。

1。

2.2。

3 电压的单位是 “伏特”，用字母 “U ”表示。

常用单位有： 千伏(KV ） 、伏（V)、毫伏（mV ） 、微伏（uV ）1KV = 103V 1V = 103 mV 1mV = 103 uV1.2。

3 电动势1。

2.3。

1 电动势的定义: 一个电源能够使电流持续不断沿电路流动，就是因为它能使电路两端维持一定的电位差。

这种电路两端产生和维持电位差的能力就叫电源电动势。

1。

2。

3.2 电动势的单位是 “伏"，用字母 “E”表示。

计算公式为QA E =(该公式表明电源将其它形式的能转化成电能的能力）其中A 为外力所作的功,Q 为电荷量,E 为电动势。

电工岗位安全培训教材第一章：电工岗位的职责和风险认识电工作为一种专业技术职业，在各种工业和建筑现场扮演着重要的角色。

然而，由于电工工作环境复杂，风险较高，因此必须对电工岗位进行严格的安全培训。

本教材将为电工提供相关的安全培训知识和技能。

1.1 电工岗位职责概述电工的主要职责是负责安装、维护和修理电气设备，确保其正常运行。

他们还负责识别和修复故障，以确保工作场所的安全。

1.2 电工工作环境和潜在风险电工在工作中可能面临以下风险：-触电风险：误接电源或触摸带电部件可能导致电击。

-火灾风险：电气设备故障或错误的电气连接可能导致火灾。

-工具伤害：使用不当或不合适的工具可能导致人身伤害。

-高处作业风险：需要在高处进行电器安装和检修，存在坠落和其他伤害的风险。

第二章：电工岗位的安全要求和操作规程为了保证电工工作的安全性，必须遵守一系列的操作规程和安全要求。

本章将详细介绍这些规程和要求。

2.1 电气安全规程-正确使用电气设备和工具。

-禁止私拉乱接电线，避免电线老化和过载。

-定期检查电气设备的接地和绝缘。

2.2 安全操作规程-在进行维修和检修工作前，必须断开电源并使用正确的锁定和标记程序。

-使用适当的个人防护装备，如绝缘手套和安全鞋。

-遵守高处作业的安全规范，如佩戴安全带，确保工作平台的稳定等。

第三章：紧急情况和事故应急处理紧急情况和事故不可避免，但正确的应急处理和快速反应可以最大程度地减少伤害和损失。

本章将介绍一些常见的紧急情况和事故应急处理方法。

3.1 火灾应急处理-立即断开电源，通知消防部门。

-用灭火器或灭火器材尽快扑灭火焰。

-按照紧急疏散计划迅速撤离。

3.2 电击事故应急处理-立即切断电源，拔掉插头。

-用非导电物体分离受害者和电流源。

-进行心肺复苏术（CPR）和急救。

第四章：电工岗位安全培训的评估与控制为了确保电工安全培训的有效性，必须对培训内容进行评估，并采取相应的控制措施。

本章将介绍一些常用的评估和控制方法。
