大工《机械原理》课程考试模拟试卷A

机密★启用前大连理工大学网络教育学院2012年9月份《机械制造技术基础》课程考试模拟试卷答案考试形式：闭卷试卷类型：A一、单项选择题（本大题共10小题，每小题3分，共30分）1．B 2．A 3．D 4．A5．D 6．B 7．B 8．C 9．C 10．C二、判断题（本大题共5小题，每小题2分，共10分）1．×2．√3．×4．√5．√三、名词解释（本大题共4小题，每小题4分，共16分）1. 时间定额：是在一定的技术、组织条件下制订出来的完成单件产品或某项工作所必需的时间。

2．工序集中: 一个工件的加工是由许多工步组成的，如果把许多工步集中在一台机床上来完成，这就是工序集中。

3．加工精度：指的是零件在加工以后的几何参数（尺寸、形状和位置）与图纸规定的理想零件的几何参数符合的程度。

4．工艺过程：在生产过程中，凡是改变生产对象的形状、尺寸、位置和性质等，使其成为成品或半成品的过程称为工艺过程。

四、问答题（本大题共 2小题，每小题10分，共20分）1．答：对于精基面考虑的重点是如何减少误差，提高定位精度，因此选择精基面的原则是：1）应尽可能选用设计基准作为定位基准，这称为基准重合原则。

（2分）2）应尽可能选用统一的定位基准加工各表面，以保证各表面间的位置精度，称为统一基准原则。

（3分）3）有时还要遵循互为基准、反复加工的原则。

（2分）4）有些精加工工序要求加工余量小而均匀，以保证加工质量和提高生产率，这时就以加工面本身作为精基面，称为自为基准原则。

（3分）2．答：夹具工作原理的要点如下：（1）使工件在夹具中占有正确的加工位置。

这是通过工件各定位面与夹具的相应定位元件的定位工作面（定位元件上起定位作用的表面）接触、配合或对准来实现的。

（2分）（2）夹具对于机床应先保证有准确的相对位置，而夹具结构又保证定位元件的定位工作面对夹具与机床相连接的表面之间的相对准确位置，这就保证了夹具定位工作面相对机床切削运动形成表面的准确几何位置，也就达到了工件加工面对定位基准的相互位置精度要求。

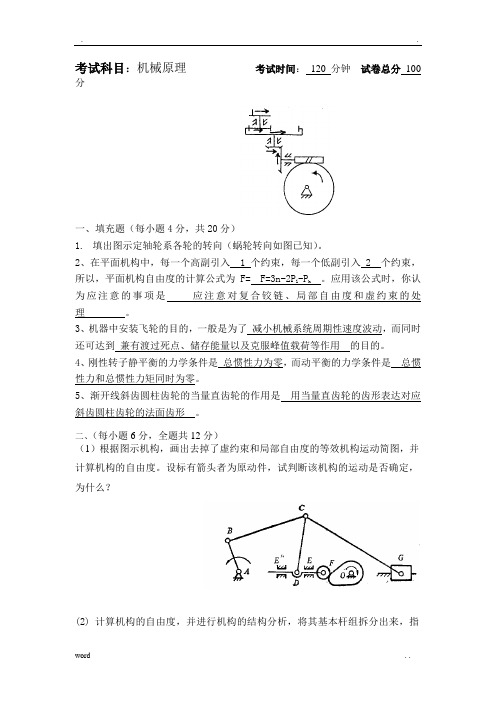

考试科目：机械原理考试时间：120 分钟试卷总分100 分一、填充题（每小题4分，共20分）1.填出图示定轴轮系各轮的转向（蜗轮转向如图已知）。

2、在平面机构中，每一个高副引入 1 个约束，每一个低副引入 2 个约束，所以，平面机构自由度的计算公式为F= F=3n-2Pl -Ph。

应用该公式时，你认为应注意的事项是应注意对复合铰链、局部自由度和虚约束的处理。

3、机器中安装飞轮的目的，一般是为了减小机械系统周期性速度波动，而同时还可达到兼有渡过死点、储存能量以及克服峰值载荷等作用的目的。

4、刚性转子静平衡的力学条件是总惯性力为零，而动平衡的力学条件是总惯性力和总惯性力矩同时为零。

5、渐开线斜齿圆柱齿轮的当量直齿轮的作用是用当量直齿轮的齿形表达对应斜齿圆柱齿轮的法面齿形。

二、（每小题6分，全题共12分）（1）根据图示机构，画出去掉了虚约束和局部自由度的等效机构运动简图，并计算机构的自由度。

设标有箭头者为原动件，试判断该机构的运动是否确定，为什么？(2)计算机构的自由度，并进行机构的结构分析，将其基本杆组拆分出来，指出各个基本杆组的级别以及机构的级别。

解（1）n = 7 ，p l = 9 ，p h = 121927323=-⨯-⨯=--=h l P P n F从图中可以看出该机构有2个原动件，而由于原动件数与机构的自由度数相等，故该机构具有确定的运动。

（2） n = 5 ，p l = 7 ，p h = 010725323=-⨯-⨯=--=h l P P n FⅡ级组 Ⅱ级组 因为该机构是由最高级别为Ⅱ级组的基本杆组构成的，所以为Ⅱ级机构。

三、已知图示机构各构件的尺寸，构件1以匀角速度ω1转动，机构在图示位置时的速度和加速度多边形如图b)、c) 所示。

（1）分别写出其速度与加速度的矢量方程，并分析每个矢量的方向与大小，（2）试在图b)、c) 上分别标出各顶点的符号，以及各边所代表的速度或加速度及其指向。

机械原理模拟试卷(一)一、选择题(每题2分，共20分)1. 两个运动构件间相对瞬心的绝对速度。

（①均为零②不相等③不为零且相等）2. 机构具有确定运动的条件是原动件数目等于的数目。

（①从动件②机构自由度③运动副）3. 若标准齿轮与正变位齿轮的参数m，Z，α，h a*均相同，则后者比前者的：齿根高，分度圆直径，分度圆齿厚，周节。

（①增大②减小③不变）4.在高速凸轮机构中，为减少冲击与振动，从动件运动规律最好选用运动规律。

（①等速②等加等减速③余弦加速度④正弦加速度）5. 静平衡的转子是动平衡的；动平衡的转子是静平衡的。

（①一定②不一定③一定不）6. 机械系统在考虑摩擦的情况下，克服相同生产阻力时，其实际驱动力P与理想驱动力P0的关系是：P P0。

（①小于②等于③大于④大于等于）7.差动轮系是指自由度。

（①为1的周转轮系②为2的定轴轮系③为2的周转轮系）8. 设计标准齿轮时，若发现重合度小于1，则修改设计时应。

（①加大模数②增加齿数③加大中心距）9. 曲柄滑块机构若存在死点时，其主动件必须是，在此位置与共线。

（①曲柄②连杆③滑块）10. 周转轮系的传动比计算应用了转化机构的概念。

对应周转轮系的转化机构乃是。

（①定轴轮系②行星轮系③混合轮系④差动轮系）二、简答题（每题5分，共25分）1. 计算图示机构自由度，若有复合铰链、局部自由度及虚约束需指出。

2. 图示楔块机构，已知：P 为驱动力，Q 为生产阻力，f 为各接触平面间的滑动摩擦系数，试作：(1) 摩擦角的计算公式ϕ= ；(2) 在图中画出楔块2的两个摩擦面上所受到的全反力R 12, R 32两个矢量。

3. 试在图上标出铰链四杆机构图示位置压力角α和传动角γ。

4. 如图所示，薄壁上有不平衡重Q 1=10N 、Q 2=20N ，所在半径分别为：r 1=200mm ，r 2=100mm 。

试求：1) 在r =100mm 半径的圆上，应加配重Q=？ 2) 配重Q 的方位与OX 轴之间的夹角α=？5. 试标注出在图示位置时机构中瞬心P 12、P 23、P 14、P 34、P 24的位置。

机械原理一、填空题（共15分,每空1分）1、为避免运动失真，凸轮机构从动件滚子半径一般要____________理论轮廓半径，而为减小凸轮机构的压力角，一般应该_____________凸轮的基圆半径。

2．相同参数下，斜齿圆柱齿轮传动重合度比直齿圆柱齿轮的_______________。

3．铰链四杆机构的基本形式有_______________机构、________________机构_______________机构4、周转轮系根据自由度不同可分为_______________和_______________两类。

5、当机械发生自锁时，其机械效率__________________。

6、一对齿轮啮合传动的重合度ε=1.35，表示在转过一个基圆齿距Pb的时间内，一对齿啮合时间占______________%，两对齿啮合时间占_____________%。

7、刚性转子动平衡的条件是________。

8、无急回运动的曲柄摇杆机构，极位夹角等于_________，行程速比系数等于__________。

9、一对斜齿圆柱齿轮正确外啮合，其两齿轮的螺旋角旋向____________。

二、单项选择题（共20分,每题2分）1、下述几种运动规律中，（）不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律 B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）2、下列机构中无急回特性的是（）。

A、双曲柄机构B、偏置曲柄滑块机构C、摆动导杆机构3、机构中速度瞬心必要条件是两构件上（）为零的重合点。

A、相对速度B、绝对速度C、加速度4、一对齿轮传动，如果中心距变化，下列哪个参数不变。

( )A、传动比B、节圆半径C、啮合角A. 增大B. 减小C. 不变D. 减小或不变6、机构具有确定运动的条件是( )A．机构的自由度大于零； B．机构的自由度大于零且自由度数等于原动件数；C．机构的自由度大于零且自由度数大于原动件数；D．前面的答案都不对7、用标准齿条型刀具加工ha*=1、a=20°的渐开线标准直齿轮时，不发生根切的最少齿数为( )。

模拟试题八（机械原理A）一、判断题（10分）[对者画√，错者画×]1、对心曲柄滑块机构都具有急回特性。

（）2、渐开线直齿圆柱齿轮的分度圆与节圆相等。

（）3、当两直齿圆柱齿轮的安装中心距大于标准中心距时，为保证无侧隙啮合，应采用正传动。

（）4、凸轮机构中当从动件的速度有有限量突变时，存在柔性冲击。

（）5、用飞轮调节周期性速度波动时，可将机械的速度波动调为零。

（）6、动平衡的转子一定满足静平衡条件。

（）7、斜齿圆柱齿轮的法面压力角大于端面压力角。

（）8、加工负变位齿轮时,齿条刀具的分度线应向远离轮坯的方向移动。

( )9、在铰链四杆机构中，固定最短杆的邻边可得曲柄摇杆机构。

（）10、平底直动从动件盘状凸轮机构的压力角为常数。

（）二、填空题（10分）1、机构具有确定运动的条件为________________________。

2、平面八杆机构共有_________瞬心。

3、渐开线齿廓上最大压力角在________圆上。

4、当行程速比系数K=1.5时，机构的极位夹角θ=__________。

5、举出两种可实现间歇运动的机构。

________________________。

6、偏置滚子（尖顶）直动从动件盘状凸轮机构的压力角表达式tgα=______。

7、渐开线齿轮的齿廓形状与哪些参数有关？_____________。

8、机械中安装飞轮的目的是_____________。

9、直齿圆锥齿轮的当量齿数Zv=__________。

10、在连杆机构中处于死点位置的γ=__________；α=__________。

三、简答题（10分）1、为了实现定传动比传动，对齿轮轮廓曲线有什么要求？2、计算机构自由度时有哪些注意事项？3、计算混合轮系传动比有哪些步骤？4、铰链四杆机构中存在双曲柄的条件是什么？5、机构等效动力学模型中的四个等效量有哪些?分别是根据何种原理求得？四、计算如图8.1发动机配气机构的自由度。

（8分）图8.1图8.2五、在图示8.2的回归轮系中，已知：Z1=20，Z2=48，m1= m2=2mm，Z3=18，Z4=36，m3= m4=2.5mm该两对齿轮均为标准渐开线直齿圆柱齿轮，且安装中心距相等。

机械原理考试模拟题（含参考答案）一、单选题（共50题，每题1分，共50分）1、蜗轮轮齿的常用材料是（）。

A、铸造锡青铜B、20Cr钢C、45钢正确答案：A2、既支承回转零件，又传递动力的轴称为（）。

A、心轴B、传动轴C、转轴正确答案：C3、（）联轴器具有良好的补偿性，允许有综合位移。

A、滑块B、套筒C、齿轮正确答案：C4、４．普通V带的楔角α为（）。

A、38︒B、36︒C、40︒正确答案：C5、在轮系中，齿轮与轴之间滑移，是指齿轮与轴周向固定，齿轮可沿（）滑移。

A、周向B、轴向C、纵向正确答案：B6、常用于轴上零件间距离较小的场合，但当轴的转速要求很高时，不宜采用的轴向固定是（）。

A、轴肩与轴环B、套筒C、轴端挡板正确答案：B7、在轴上支承传动零件的部分称为（）。

A、轴身B、轴头C、轴颈正确答案：B8、在双圆销外槽轮机构中，曲柄每旋转一周，槽轮运动（）次。

A、一B、两C、四正确答案：B9、６．V带带轮的轮槽角（）V带的楔角。

A、大于B、等于C、小于正确答案：C10、当曲柄摇杆机构出现死点位置时，可在从动曲柄上（）使其顺利通过死点位置。

A、加大主动力B、加设飞轮C、减少阻力正确答案：B11、当v＞12m/s时，闭式齿轮传动的润滑方式应采用（）。

A、油池润滑B、喷油润滑C、人工定期加油润滑正确答案：B12、（）多用于车辆转向机构及对传动精度要求较高的场合。

A、差动螺旋传动B、普通螺旋传动C、滚珠螺旋传动正确答案：C13、在阶梯轴中部装有一个齿轮，工作中承受较大的双向轴向力，对该齿轮应当采用（）方法进行轴向固定。

A、轴肩和圆螺母B、紧定螺钉C、轴肩和套筒正确答案：A14、与齿轮传动相比，蜗杆传动具有（）等优点。

A、材料便宜、互换性好B、传递功率大、效率高C、传动比大、平稳无噪声正确答案：C15、（）制动器结构简单，径向尺寸小，但制动力不大。

A、闸带式B、内涨式C、外抱块式正确答案：A16、从动件的运动规律决定了凸轮的（）。

河南机电高等专科学校《机械设计》课程试卷一、单项选择题（每小题2分，共20分）所有选择题的答案均要求填入下表中。

1、一对渐开线齿廓啮合时，啮合点处两者的压力角____C _。

A.一定相等B.一定不相等C.一般不相等D.无法判断2、机构的最小传动角γmin 可能发生在 D 位置之处。

A ．主动曲柄与连杆二次共线 B ．主动曲柄与连架杆二次共线 C ．主动曲柄与摇杆二次共线 D ．主动曲柄与机架二次共线3、铰链四杆机构传力性能的好坏能用 C 来衡量。

A ．啮合角 B ．极位夹角 C ．传动角 D ．载荷角4、自由度为1的周转轮系是 A 。

A.行星轮系B.差动轮系C.复合轮系D.定轴轮系5、凸轮机构中，基圆半径减小，会使机构压力角 A 。

A 、增大B 、减小C 、不变6、曲柄摇杆机构的极位夹角θ=30°，则该机构的行程速比系数K 等于 BA.1.3B.1.4C.1.5D.1.2 7、在一个传动系统中，有几套周转轮系，则该轮系属于 C A.定轴轮系 B.周转轮系 C.复合轮系 D.行星轮系 8、斜齿圆柱齿轮机构传动，中心距可用 C 计算。

A. )(2121z z m a +=B. )(212z q m a +=；C. )(cos 221z z m a n+=βD. 21d d a +=9、渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角 B 。

A.加大B.不变C.减小D.不能确定10、已知机构有6个构件组成，则该机构具有的瞬心总数为C 个。

A.10B.12C.15D.18二、判断题（每小题1分，共10分。

正确的打√，错误的打╳，按照题号填入下面的表格中。

）（×F）2、一切自由度不为１的机构，其各构件之间都不可能具有确定的相对运动。

（×）3、曲柄滑块机构一定具有急回运动特质。

（√）4、从动件受力点的运动方向与受力方向之间的锐角称为压力角。

(√) 5、标准齿轮与标准齿条啮合传动，当两者为非标准安装时，齿轮的分度圆与节圆重合。

机械原理模拟试卷(一)一、选择题(每题2分，共20分)1. 两个运动构件间相对瞬心的绝对速度。

（①均为零②不相等③不为零且相等）2. 机构具有确定运动的条件是原动件数目等于的数目。

（①从动件②机构自由度③运动副）3. 若标准齿轮与正变位齿轮的参数m，Z，α，h a*均相同，则后者比前者的：齿根高，分度圆直径，分度圆齿厚，周节。

（①增大②减小③不变）4.在高速凸轮机构中，为减少冲击与振动，从动件运动规律最好选用运动规律。

（①等速②等加等减速③余弦加速度④正弦加速度）5. 静平衡的转子是动平衡的；动平衡的转子是静平衡的。

（①一定②不一定③一定不）6. 机械系统在考虑摩擦的情况下，克服相同生产阻力时，其实际驱动力P与理想驱动力P0的关系是：P P0。

（①小于②等于③大于④大于等于）7.差动轮系是指自由度。

（①为1的周转轮系②为2的定轴轮系③为2的周转轮系）8. 设计标准齿轮时，若发现重合度小于1，则修改设计时应。

（①加大模数②增加齿数③加大中心距）9. 曲柄滑块机构若存在死点时，其主动件必须是，在此位置与共线。

（①曲柄②连杆③滑块）10. 周转轮系的传动比计算应用了转化机构的概念。

对应周转轮系的转化机构乃是。

（①定轴轮系②行星轮系③混合轮系④差动轮系）二、简答题（每题5分，共25分）1. 计算图示机构自由度，若有复合铰链、局部自由度及虚约束需指出。

2. 图示楔块机构，已知：P 为驱动力，Q 为生产阻力，f 为各接触平面间的滑动摩擦系数，试作：(1) 摩擦角的计算公式ϕ= ；(2) 在图中画出楔块2的两个摩擦面上所受到的全反力R 12, R 32两个矢量。

3. 试在图上标出铰链四杆机构图示位置压力角α和传动角γ。

4. 如图所示，薄壁上有不平衡重Q 1=10N 、Q 2=20N ，所在半径分别为：r 1=200mm ，r 2=100mm 。

试求：1) 在r =100mm 半径的圆上，应加配重Q=？ 2) 配重Q 的方位与OX 轴之间的夹角α=？5. 试标注出在图示位置时机构中瞬心P 12、P 23、P 14、P 34、P 24的位置。

模拟试题 A 一、单项选择题１、机构运动简图就是用来说明机构各构件间什么关系的简化图形。

( )A、相对运动关系B、受力关系C、装配关系D、位移关系２、要使机构具有确定的运动,则机构的自由度数F应。

( )A、等于原动件数B、大于原动件数C、等于1D、大于1３、下列机构中,属于铰链四杆机构的就是。

( )A、曲柄滑块机构B、双曲柄机构C、导杆机构D、双滑块机构４、为使四杆机构具有急回运动特性,应使其行程速比系数K。

( )A、=0B、＜1C、=1D、＞1５、以下四种机构,用来将主动件的连续运动改变为从动件的间歇运动的机构就是。

( )A、蜗杆传动B、带传动C、棘轮机构D、连杆机构６、齿轮传动能够连续传动的条件就是其重合度ε应。

( )A、＜B、=0C、≤1D、≥1７、用范成法切制标准渐开线齿轮时,不产生根切现象的最少齿数就是。

( )A、5个B、15个C、17个D、19个８、机械系统周期性速度波动调节的方法就是在系统的转动构件上安装。

( )。

A、棘轮B、飞轮C、凸轮D、调速器９、机械的运转速度出现波动,就是因为机械的。

( )A、驱动力不等于常数B、输入转速不等于输出转速C、驱动力不等于阻抗力D、驱动功不等于阻抗功１０、机械运转的速度不均匀系数δ就是。

( )A、B、C、D、二、判断说理题１、机械中零件就是运动的单元,构件就是加工的单元。

( )、正确、错误错误２、齿轮副与凸轮副均为高副。

( )、正确、错误正确３、机构的运动分析包括构件的位移、速度、加速度分析以及受力分析。

( )、正确、错误错误４、标准渐开线直齿圆柱齿轮传动的正确啮合条件就是:m1=m2,α1=α2。

( )、正确、错误正确５、外啮合标准圆柱齿轮传动的标准中心距等于两轮节圆半径之与,也等于两轮分度圆半径之与。

( ) 、正确、错误６、凸轮机构主要由凸轮、滚子、拨盘与机架组成。

( )、正确、错误７、回转件静平衡的条件就是:各偏心质量的离心惯性力的合力等于零。
