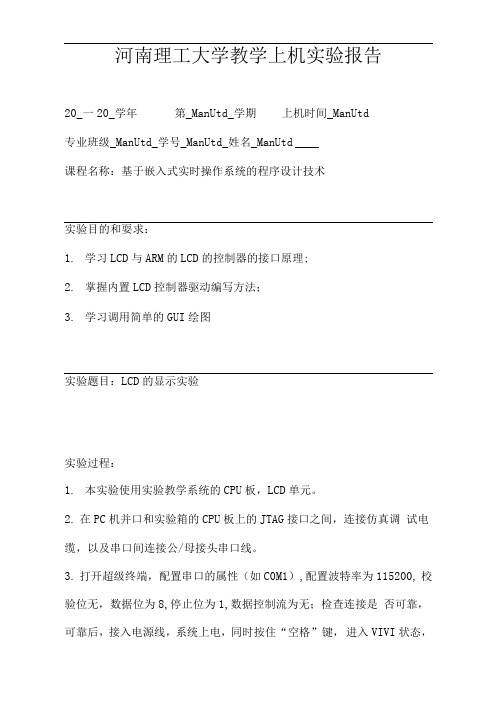

河南理工大学教学上机实验报告
20_一20_学年第_ManUtd_学期上机时间_ManUtd
专业班级_ManUtd_学号_ManUtd_姓名_ManUtd ____
课程名称：基于嵌入式实时操作系统的程序设计技术
实验目的和耍求：
1.学习LCD与ARM的LCD的控制器的接口原理;
2.掌握内置LCD控制器驱动编写方法；
3.学习调用简单的GUI绘图
实验题目：LCD的显示实验
实验过程：
1.本实验使用实验教学系统的CPU板，LCD单元。
2.在PC机并口和实验箱的CPU板上的JTAG接口之间，连接仿真调试电缆，以及串口间连接公/母接头串口线。
3.打开超级终端，配置串口的属性（如C0M1）,配置波特率为115200, 校验位无，数据位为8,停止位为1,数据控制流为无；检查连接是否可靠，可靠后，接入电源线，系统上电，同时按住“空格”键，进入VIVI状态，
打开LCD的电源开关。
实验结果:
试验成功
实验分析
通过本次试验学习LCD与ARM的LCD的控制器的接口原理，掌握
内置LCD控制器驱动编写方法，学习调用简单的GUI绘图。
任课老师评语：
签名： __________
日期____ 年_月_日。
