下载文档原格式

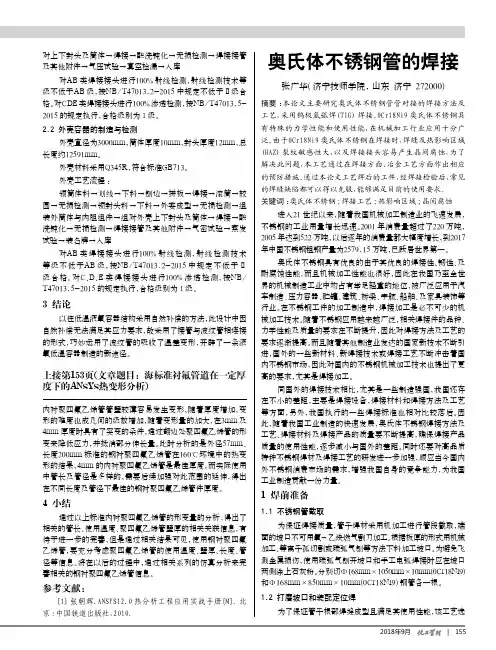

奥氏体不锈钢管的焊接张广华(济宁技师学院,山东 济宁 272000)摘要：本论文主要研究奥氏体不锈钢管管对接的焊接方法及工艺，采用钨极氩弧焊(TIG)焊接。
0Cr18Ni9奥氏体不锈钢具有特殊的力学性能和使用性能，在机械加工行业应用十分广泛。
由于0Cr18Ni9奥氏体不锈钢在焊接时，焊缝及热影响区域(HAZ)裂纹敏感性大，以及焊接接头容易产生晶间腐蚀，为了解决此问题，本工艺通过在焊接方面、冶金工艺方面作出相应的预防措施。
通过本论文工艺焊后的工件，经焊接检验后，常见的焊缝缺陷都可以得以克服，能够满足目前的使用要求。
关键词：奥氏体不锈钢；焊接工艺；热影响区域；晶间腐蚀进入21世纪以来，随着我国机械加工制造业的飞速发展，不锈钢的工业用量增长迅速。
2001年消费量超过了220万吨，2005年达到522万吨，以后逐年的消费量都大幅度增长，到2017年中国不锈钢粗钢产量为2579.15万吨，已跃居世界第一。
奥氏体不锈钢具有优良的由于其优良的焊接性、韧性、及耐腐蚀性能，而且机械加工性能也很好，因此在我国乃至全世界的机械制造工业中均占有举足轻重的地位，被广泛应用于汽车制造、压力容器、贮罐、建筑、桥梁、宇航、船舶、及家具装饰等行业。
在不锈钢工件的加工制造中，焊接加工是必不可少的机械加工技术。
随着不锈钢应用越来越广泛，相关焊接件的品种、力学性能及质量的要求在不断提升，因此对焊接方法及工艺的要求逐渐提高。
而且随着其他制造业发达的国家新技术不断引进，国外的一些新材料、新焊接技术或焊接工艺不断冲击着国内不锈钢市场，因此对国内的不锈钢机械加工技术也提出了更高的要求，尤其是焊接加工。
同国外的焊接技术相比，尤其是一些制造强国，我国还存在不小的差距，主要是焊接设备，焊接材料和焊接方法及工艺等方面，另外，我国执行的一些焊接标准也相对比较落后。
因此，随着我国工业制造的快速发展，奥氏体不锈钢焊接方法及工艺、焊接材料及焊接产品的质量要不断提高，确保焊接产品质量的使用性能，逐步减小与国外的差距。

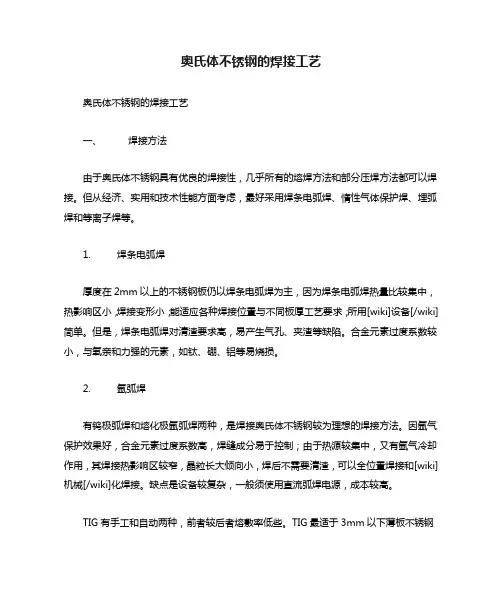

奥氏体不锈钢的焊接工艺奥氏体不锈钢的焊接工艺一、焊接方法由于奥氏体不锈钢具有优良的焊接性，几乎所有的熔焊方法和部分压焊方法都可以焊接。
但从经济、实用和技术性能方面考虑，最好采用焊条电弧焊、惰性气体保护焊、埋弧焊和等离子焊等。
1. 焊条电弧焊厚度在2mm以上的不锈钢板仍以焊条电弧焊为主，因为焊条电弧焊热量比较集中，热影响区小，焊接变形小；能适应各种焊接位置与不同板厚工艺要求；所用[wiki]设备[/wiki]简单。
但是，焊条电弧焊对清渣要求高，易产生气孔、夹渣等缺陷。
合金元素过度系数较小，与氧亲和力强的元素，如钛、硼、铝等易烧损。
2. 氩弧焊有钨极弧焊和熔化极氩弧焊两种，是焊接奥氏体不锈钢较为理想的焊接方法。
因氩气保护效果好，合金元素过度系数高，焊缝成分易于控制；由于热源较集中，又有氩气冷却作用，其焊接热影响区较窄，晶粒长大倾向小，焊后不需要清渣，可以全位置焊接和[wiki]机械[/wiki]化焊接。
缺点是设备较复杂，一般须使用直流弧焊电源，成本较高。
TIG有手工和自动两种，前者较后者熔敷率低些。
TIG最适于3mm以下薄板不锈钢焊接，在奥氏体不锈钢[wiki]压力容器[/wiki]和管道的对接和封底焊等广为应用。
对于厚度小于0.5mm的超薄板，要求用10~15A电流焊接，此时电弧不稳，宜用脉冲TIG焊。
厚度大于3mm有时须开坡口和采用多层多道焊，通常厚度大于13mm，考虑制造成本，不宜再用TIG焊。
3. 等离子弧焊是焊接厚度在10~12mm以下的奥氏体不锈钢的理想方法。
对于0.5mm以下的薄板，采用微束等离子弧焊尤为合适。
因为等离子弧热量集中，利用小孔效应技术可以不开坡口，不加填充金属单面焊一次成形，很适合于不锈钢管的纵缝焊接。
焊接工艺参数的选择焊接时，为保证焊接质量，必须选择合理的工艺参数，所选定的焊接工艺参数总称为焊接工艺规范。
例如，手工电弧焊的焊接工艺规范包括：焊接电流、焊条直径、焊接速度、电弧长度（电压）和多层焊焊接层数等，其中电弧长度和焊接速度一般由操作者在操作中视实际情况自行掌握，其他参数均在焊接前确定。
奥氏体不锈钢的焊接特点及焊接工艺【摘要】奥氏不锈钢的焊接技术在我国得到了广泛的使用，其虽然有很多的优点，但仍还存在许多的缺点，本文将从奥氏体不锈钢的化学成分、组织和性能，奥氏体不锈钢焊接方法，奥氏体不锈钢焊接问题及解决措施等方面去了解在这方面内容。
【关键词】奥氏体，不锈钢，焊接工艺，焊接特点一、前言不锈钢是一种广泛使用的金属材料，而且不锈钢使用的前景也是十分广阔的，我们应该深入的了解不锈钢焊接的本质和实在意义，为下一步发展打下坚实的基础。
本文的简单介绍和深入理解将会给读者带来全新的和全方位的视角去看待奥氏不锈钢的优缺点。
二、奥氏体不锈钢的化学成分、组织和性能奥氏体不锈钢基本成分为18%Cr、8%Ni，简称18- 8 型不锈钢。
为了调整耐腐蚀性、力学性能、工艺性能和降低成本，在奥氏体不锈钢中还常加入Mn、Cu、N、Mo、Ti、Nb 等合金元素，以此在18- 8 型不锈钢基础上发展了许多新钢种。
奥氏体不锈钢具有良好的焊接性、低温韧性和无磁性等性能，其特点是含碳量低于0.1%，利用Cr、Ni 配合获得单相奥氏体组织，具有良好的冷变形能力、较高的耐蚀性和塑性，可以冷拔成很细的钢丝、冷拔成很薄的钢带或钢管。
与此同时，经过大量变形后，钢的强度大为提高，这是因为除了冷作硬化效果外，还叠加了形变诱发马氏体转变。
奥氏体不锈钢具有良好的抗均匀腐蚀能力，但在抗局部腐蚀方面仍存在一些问题。
奥氏体不锈钢焊接的主要问题是：焊接接头晶间腐蚀、焊接接头应力腐蚀开裂、焊接接头热裂等。
三、奥氏体不锈钢焊接方法奥氏体不锈钢的焊接方法有很多，例如手工焊、气体保护焊，埋弧焊、等离子焊等等。
最常用的焊接方法是手工焊（MMA），其次是金属极气体保护焊（MIG/MAG）和钨极惰性气体保护焊（TIG）。
本文以石油化工行业管道安装施工中最常用的手工电弧焊及钨极氩气保护焊为例，简单描述其焊接施工中的注意事项。
1.手工焊条电弧焊，是焊接厚度在2 mm 以上的奥氏体不锈钢板最常用的焊接方法。
奥氏体不锈钢的焊接工艺及方法（1）手弧焊1）焊前准备当板厚>3mm时要开坡口，坡口两侧20~30mm内用丙酮擦净清理，并涂石灰粉，防止飞溅损伤金属表面。
2)点固焊点固焊焊条与焊接焊条型号相同，直径要稍细些。
点固高度不超过工件厚度的2/3，长度不超过30mm。
4)焊接工艺(A）采用小规范可防止晶间腐蚀、热裂纹及变形的产生。
焊接电流比低碳钢低20%；（B）为保证电弧稳定燃烧，可采用直流反接法；（C）短弧焊，收弧要慢，填满弧坑；(D)与腐蚀介质接触的面最后焊接；（E）多层焊时要控制层间温度；（F)焊后可采取强制冷却；(G)不要在坡口以外的地方起弧，地线要接好；(H）焊后变形只能用冷加工矫正。
（2)氩弧焊奥氏体不锈钢采用氩弧焊时，由于保护作用好，合金元素不易烧损，过渡系数比较高。
所得焊缝成形好，没有渣壳，表面光洁，因此，焊成的接头具有较高的耐热性和良好的力学性能。
1)钨极氩弧焊适宜于厚度不超过8mm的板结构，特别适宜于厚度在3mm以下的薄板，直径在60mm以下的管子以及厚件的打底焊。
钨极氩弧焊电弧的热功率低，所以焊接速度较慢，冷却速度慢。
因此，焊缝及热影响区，在危险温度区间停留的时间长，所以钨极氩弧焊焊接接头的抗腐蚀性能往往比正常的手弧焊接头差。
2）熔化极混合气体脉冲氩弧焊如Ar和0.5%～1%的O2或Ar和1%～5%的CO2，外加脉冲电流，即采用混合气体的熔化极脉冲氩弧焊，这时焊接过程稳定，熔滴呈喷射过渡，焊丝熔化速度增快，电弧热量集中，特别是采用自动焊时，质量更好。
（3）等离子弧焊已成功地应用于奥氏体不锈钢的焊接。
电弧热量集中，可采用比钨极氩弧焊高得多的焊接速度，从而可提高焊接生产率。
(4）埋弧自动焊埋弧焊由于熔池体积大，冷却速度较小，容易引起合金元素及杂质的偏析。
因此，焊接奥氏体不锈钢时，为防止裂纹的产生，而在焊缝中加入的铁素体量就要多一些，这样就容易引起焊缝脆化，因此限制了埋弧焊的应用。
（5）奥氏体不锈钢的焊后处理为增加奥氏体不锈钢的耐腐蚀性，焊后应进行表面处理，处理的方法有抛光和钝化。
奥氏体不锈钢的焊接总结奥氏体不锈钢是一种重要的金属材料，具有良好的耐腐蚀性和抗氧化性能，被广泛应用于工业制造中。
而焊接是连接金属材料的重要方式之一，也是生产过程中必不可少的环节。
在焊接奥氏体不锈钢时，需要考虑到合适的焊接方法、焊接工艺参数、焊接后的热处理等因素。
本文将从这些方面对奥氏体不锈钢的焊接进行总结。
一、焊接方法奥氏体不锈钢的焊接可以采用多种方法，常见的有手工电弧焊、氩弧焊、激光焊等。
1. 手工电弧焊：手工电弧焊是最常见的焊接方法之一。
其特点是操作简单，设备要求不高，适用于小型焊接作业。
但手工电弧焊的焊接效率较低，焊缝质量难以控制。
2. 氩弧焊：氩弧焊是目前最常用的奥氏体不锈钢焊接方法。
氩气的保护作用可以防止氧气和水分侵入焊缝，提高焊接质量。
氩弧焊还可以根据实际需要选择直流或交流。
3. 激光焊：激光焊是一种高能量密度的焊接方法，可以实现高速、高精度的焊接。
激光焊的热影响区较小，对焊接材料的变形和变质影响较小，适用于高要求的焊接作业。
但激光焊设备价格较高，操作要求较高。
二、焊接工艺参数在焊接奥氏体不锈钢时，需要合理选择和控制焊接工艺参数，以确保焊接质量。
1. 焊接电流：焊接电流直接影响熔深和焊缝质量。
对于不同规格的奥氏体不锈钢，需要根据材料的导电性和热导性选择适当的焊接电流。
2. 焊接电压：焊接电压影响焊缝形状和焊缝宽度。
一般来说，较高的焊接电压可以增加焊缝宽度，但焊接材料的变形和变质也会增加。
3. 焊接速度：焊接速度直接影响焊接效率和焊缝质量。
过高的焊接速度可能导致焊缝质量不稳定，过低的焊接速度则会影响生产效率。
4. 氩气流量：氩气是保护气体，在焊接过程中起到保护焊缝的作用。
合适的氩气流量可以防止氧气和水分污染焊缝。
三、焊接后的热处理在焊接奥氏体不锈钢后，还需要进行相应的热处理，以消除焊接过程中产生的应力和晶间腐蚀敏感性。
1. 固溶处理：奥氏体不锈钢在800-1100℃范围内进行固溶处理，可以解决焊缝和热影响区的晶间腐蚀敏感性。
奥氏体不锈钢焊接工艺目的：为规范焊工操作，保证焊接质量，顺利完成六月份全厂停车检修中的焊接任务。
1 奥氏体不锈钢的焊接工艺1.1 常用焊接接头形式1.2 随着不锈钢板厚度的增加，应采用夹角小于60°的V形坡口或U 形坡口。
1.2 常用奥氏体不锈钢焊条及焊丝选择序号旧牌号（GB）新牌号（GB）美标电焊条牌号氩弧焊丝1 0Cr18Ni9 06Cr19Ni10304A102H0Cr21Ni102 00Cr19Ni10 022Cr19Ni10304LA002H00Cr21Ni103 0Cr17N i12Mo2 06Cr17Ni12Mo2316A202H0Cr18Ni14MO24 00Cr17 Ni14Mo 022Cr17Ni12M31A02H00Cr19Ni12MO1.3 手工焊接焊接电流1.4 焊接方法选择厚度在2㎜以上的不锈钢板以焊条电弧焊为主；厚度小于0.5㎜的薄板不锈钢，要求用10～15A电流焊接，并采用脉冲TIG焊；对于重要承压管道要求氩弧焊打底，手工电弧焊填充、盖面。
2 奥氏体不锈钢焊接工艺要点2.1 减小热输入焊接奥氏体不锈钢所需的热输入比碳钢低20％～30％，应采用小电流、低电压（短弧焊）和窄道快速焊，采用必要的急冷措施可以防止接头过热的不利影响。
厚板焊接采用尽可能小的焊缝截面的坡口形式，如夹角小于60°的V形坡口。
2.2 防止焊缝污染为防止焊缝裂纹、力学性能改变、降低耐蚀性，焊前必须对焊接区表面进行彻底清理，清除全部碳氢化合物及其他污染物，操作时，可用砂轮抛光机、角磨机、或钢丝刷进行清理。
2.3 焊条电弧焊操作要领平焊时，弧长一般控制在2～3㎜，直线焊不做横向摆动，多层焊时，层间温度不宜过高，可待冷到60℃以下再清理渣和飞溅物，然后再焊，其层数不宜过多，每层焊缝接头相互错开。
焊缝收弧一定要填满弧坑，必要的时候使用引弧板和收弧板。
2.4 非熔化钨极氩弧焊操作要领氩气流量一般在10～30L/min,焊接时风速应小于0.5m/s，否则要有挡风设施；采用恒流直流电源，正接（钨极接负极）法焊接。
西安工业大教北圆疑息工程教院之阳早格格创做概括真验论文题目：不锈钢薄板（件）焊交要领及工艺安排系别机电疑息系博业金属资料工程班级B070211姓名田鹏教号B07021114导师郑曙阳王鑫年月日纲要304L不锈钢(ASTM尺度) 为奥氏体不锈钢, 属于超矮碳级不锈钢, 具备良佳的概括本能, 是暂时工业上应用最广大的不锈钢.文章通过现场本量支配, 钻研归纳了304L不锈钢焊交的工艺个性, 针对付晶间腐蚀、层间已熔合、引弧夹钨、支弧缩孔等问题提出了简曲的办理办法战注意事项, 灵验天办理了焊交品量问题.闭键词汇: 奥氏体不锈钢; 晶间腐蚀; 伤害温度区; 焊交线能量目录1 绪论 (3)序止 (3)2 真验规划及真验要领 (4)2.1 真验资料 (4)2.2 304L不锈钢的个性战焊交工艺参数 (4) (4)2.3 1 晶间腐蚀及应付于步伐 (4)2.3 2 层间已熔合的办理要领 (4)2.3 3 采与博用氩弧焊机, 克服引弧夹钨战支弧缩孔 (4)2.3 4采与单侧连绝支丝办法 (4)2.3 5采与小热量输进、小电流赶快焊 (5) (5)2.5 焊前准备 (6)2.6 注意事项 (7)2.7 力教本能考查 (8)2.8 金相构制分解 (9)3 截止与计划 (10)4 论断 (11)参照文件 (12)致开 (13)附录1 序止现正在随着石油、化工、医药及其余工业的不竭死长,对付耐腐蚀性的设备需要越去越多, 更多的不锈钢设备正在化工企业得以广大应用, 特天是18- 8 型奥氏体不锈钢以其良佳的耐腐蚀性战热宁静性, 正在工业应用上呈逐年降下的趋势.输支天然气管讲删输工程压缩机(组)中的润滑油系统、搞气稀启系统战前置加热系统的工艺管讲均为不锈钢管,18-8奥氏体不锈钢热处理工艺，由于含有较下的镍且正在室温下呈奥氏体单相构制，所以它与Cr13不锈钢相北具备下的耐蚀性，正在矮温、室温及下温下均有较下的塑归战韧性，以及较佳的热做成型战焊交性.但是室温下的强度较矮，晶间腐蚀及应力腐蚀倾背较大，切削加工性较好. 奥氏体正在加热时无相变,果此不克不迭通过热处理加强.只可以普及钢的耐腐蚀本能举止热处理：固溶处理；其手段是使碳化物充分溶解并正在常温下死存留奥氏体中，进而正在常温下获单相奥氏体构制，使钢具备最下的耐腐蚀本能.2 真验规划及真验要领2.1 真验资料原真验采用的是材量为304L 不锈钢( 好国ASTM 尺度) , 主要管讲规格为D60 mm×6 mm；原文主要以D60 mm×6 mm 管讲为例, 分解奥氏体不锈钢管讲焊交中易爆收的缺陷, 并介绍采与的防止步伐.2.2 304L 不锈钢的个性战焊交工艺参数奥氏体不锈钢304L 对付应尔国的尺度是00Cr19Ni10, 其主要化教身分战板滞本能睹表1.304L 不锈钢的热导率较矮, 约为碳钢的1/3,电阻率约为碳钢的5 倍, 线伸展系数比碳钢约大50%, 稀度大于碳钢.奥氏体不锈钢焊条大概分为酸性钛钙型战碱性矮氢型二大类：矮氢型不锈钢焊条的抗热裂性较下, 但是成型不如钛钙型焊条,抗腐蚀性也较好，钛钙型不锈钢焊条具备良佳的工艺本能，死产中用得较多.由于不锈钢存留稠稀与碳钢分歧的个性, 其焊交工艺典型也与碳钢有所分歧,对付于304L 不锈钢钢管( D60 mm×6 mm) 咱们采与的焊丝为ER308L, 焊交工艺参数睹表22.3 304L不锈钢焊交工艺个性2.3 1 晶间腐蚀及应付于步伐晶间腐蚀是正在腐蚀介量效率下, 起源于金属表面的晶界而且沿晶粒鸿沟深进金属里里爆收正在晶粒之间的一种腐蚀.晶间腐蚀是奥氏体不锈钢罕睹的焊交缺陷:Cr 是奥氏体不锈钢中具备耐腐蚀性的基原元素, 当Cr 含量矮于12%时, 便不再具备耐腐蚀性了.304L 不锈钢正在焊交历程中存留焊交伤害温度区间( 为450 ~ 850 ℃) , 睹图1.当温度达到那一范畴时, 奥氏体中过鼓战的碳背晶界处赶快扩集并正在晶粒鸿沟析出, 析出的碳战铬产死碳化铬( Cr23C6) .果为铬正在奥氏体中的扩集速度很缓, 去不迭背晶界扩集, 那样便洪量消耗了晶界处的铬,使晶界处含铬量落矮到小于12%, 那时晶界便得去了耐腐蚀本领.如果温度矮于450 ℃, 则奥氏体中的碳扩集速度不快, 不克不迭正在晶界处扩集析出而产死碳化铬, 所以不晶间腐蚀局里.如果温度下于850 ℃, 那时不但是碳正在奥氏体中的扩集速度极快, 而且铬正在奥氏体中的扩集速度也很快, 故不克不迭制成晶粒鸿沟处贫铬, 果而也不会爆收晶间腐蚀.为防止304L 不锈钢正在焊交历程中耐腐蚀本能下落, 不妨采与以下几面步伐:(1)焊交时正在管讲里里举止充氩动工, 而且保证根焊时充氩浓度达到92%以上.正在弥补、盖帽焊时, 也要举止充氩, 防止焊缝金属正在下温时举止氧化反应, 制成晶间腐蚀.(2)焊交时采与小电流, 赶快焊, 落矮焊交线能量, 支缩奥氏体不锈钢正在伤害温度区间( 450~ 850 ℃) 的停顿时间, 防止晶间腐蚀.(3)对付有条件举止热处理的焊缝, 正在焊交后不妨举止赶快热却, 使焊缝温度矮于450℃, 防止晶间腐蚀.2.3 2层间已熔合的办理要领相对付于碳钢, 不锈钢正在熔化后黏度大, 震动性好, 简单产死层间已熔合等缺陷.为此正在焊交时相映天删大焊缝坡心角度, 便于熔敷金属震动,常常坡心角度为75°±5°.其余正在根焊中尽管采与小曲径焊丝, 小电流, 落矮焊交线能量, 普及熔敷金属的震动性.2.3 3 采与博用氩弧焊机, 克服引弧夹钨战支弧缩孔不锈钢焊交易爆收引弧夹钨战支弧缩孔, 需要配备具备下频引弧战电流衰减个性的博用氩弧焊机, 下频引弧不妨缩小焊交夹钨, 电流衰减不妨缩小支弧缩孔.2.3 4采与单侧连绝支丝办法不锈钢焊交中, 对付于焊心组对付间隙较大的焊缝, 采与单侧连绝支丝办法( 睹图2) , 焊枪连绝晃动, 焊丝只正在一侧缓缓支进, 靠液态金属震动性与另一侧熔化母材分离, 那样不妨防止根焊里里的单侧咬边问题, 革新里里成型.2.3 5采与小热量输进、小电流赶快焊不锈钢焊交中采与小热量输进、小电流赶快焊.焊丝不搞横背晃动, 焊讲宜窄不宜宽, 最佳不超出焊丝曲径的3倍, 那样焊缝热却速度快,正在伤害温度区间停顿时间短, 有好处防止晶间腐蚀.小热量输进时, 焊交应力小, 有好处防止应力腐蚀战热裂纹, 而且焊交变形小.2.4 焊交设备不锈钢焊交工艺采与钨极氩弧焊，它以焚烧于非熔化电极钨棒与焊件间的电弧动做热源，使不锈钢板自熔产死焊缝. 电板战电弧区及熔化的不锈钢均由氩气呵护，使之与气氛断绝.由于氩气是惰性气体，它不与金属起化教效率，也不熔解于金属，果此不妨防止焊缝金属的氧化及合金元素的烧益.使焊交的历程简朴战易统制，正在焊交中采与氩气呵护，它导热系数矮，下温不吸支热，果此热量益坏小，其处事电压仅 8-15伏即可.2.5 焊前准备a 焊交坡心.不锈钢的焊交坡心普遍与碳钢相共，但是坡心间隙不克不迭过小.果为间隙过小，简单引起已焊透.但是也不宜过大，过大时简单引起裂纹夹渣等缺陷.果此应真止有闭确定而启坡心.b 坡心部位最佳采与板滞切削.用板滞举止切削，正在施焊的历程中不妨缩小阻力，使焊工脆持稳固匀称运条.那样既能包管不锈钢焊心的内正在品量，又能使中表的焊心品量光净仄坦.如果采与氧熔剂切割，等离子切割等要领，对付加工后的坡心应小心天用挨磨机挨光，去除渗冰里，暴露金属光芒里，为下一步扫除分歧乎施焊尺度的果素.c 焊前浑理.最先，将交头战坡心内及二侧的纯量扫浑，而后用搞净抹布将交头处，坡心处污渍揩去.其次，将交心战坡心处及坡心二侧用丙酮大概酒粗等举止除油、荡涤.再次，对付于焊交表面央供下的不锈钢结构，可正在坡心的二侧150mm范畴内涂黑栗粉糊剂，不妨缩小时的飞溅益伤不锈钢表面.d 拆焊引弧战支弧板.正在焊交仄板对付交焊缝时，焊缝二侧正在焊交前应拆与共量的引弧板战支弧板，防止正在焊件上随便引弧，益伤焊件表面，效率耐腐蚀性.2.6 注意事项(1)焊交前要查看氩气浓度.不锈钢氩弧焊的氩气浓度需达到99.9%以上, 那样不妨起到呵护效率, 防止出现焊交缺陷.(2)正在焊交前要决定管讲内充氩的浓度.不锈钢焊交前管讲内需要充氩, 且充氩浓度需达到92%以上, 充氩浓度不妨通过仪器检测大概者正在管讲焊心引弧决定.(3)焊交后要对付焊缝表面战里里举止酸洗钝化处理.通过钝化处理的焊缝表面呈雪红色, 具备较下的耐腐蚀性.2.7 力教本能尝试。
奥氏体不锈钢制作工艺规程一、原材料准备1.选用高质量的不锈钢板材作为原材料，确保其化学成分和物理性能符合相关标准。
注意检查原材料表面是否存在油污、氧化皮等缺陷。
2.对原材料进行严格的检验，包括化学成分、力学性能、表面质量等多方面的测试，确保满足产品要求。
二、材料加工1.根据产品的要求进行原材料的切割、成型、冲压等加工工艺。
注意切割和成型过程中要保持现场的清洁和整齐，避免产生毛刺和变形等质量问题。
2.进行热处理，消除内部应力和改善材料的力学性能。
热处理的时间和温度应根据具体材料而定，确保材料的结构和性能得到优化。
三、焊接1.确定适当的焊接方法和参数，根据产品要求进行焊接。
常用的焊接方法包括氩弧焊、电阻焊等。
焊接前要保证焊接部位的清洁，避免杂质和氧化物的污染。
2.做好焊缝的处理和后续加工，保证焊接部位的密封性和机械性能。
焊缝的外观应平整光滑，无瑕疵和裂纹。
四、表面处理1.采用酸洗、拋丸等方法进行表面处理，消除材料表面的污染和氧化皮。
保证制品表面的光洁度和一致性，以满足美观要求。
2.进行喷砂、抛光等工序，提高制品的质感和光泽度。
注意工艺参数的控制，避免过度加工和损坏制品表面。
五、检验和质量控制1.对制品进行严格的检验，包括外观质量、尺寸偏差、化学成分、力学性能等方面的测试。
确保制品符合设计要求和相关标准。
2.建立完善的记录和档案，追溯产品的生产流程和品质控制情况。
及时处理和反馈产品的质量问题，确保制品的一致性和可追溯性。
以上是奥氏体不锈钢制作工艺规程的主要内容，可以根据实际情况进行适当的调整和修改。
通过严格执行工艺规程，可以确保奥氏体不锈钢制品的质量稳定，满足用户的需求。
1cr13与304奥氏体不锈钢焊接工艺下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着工业的发展，不锈钢在生产中应用越来越广泛。
奥氏体不锈钢 Super304H(A213-S30432 )焊接工艺关键词：Super304H (A213-S30432) ；焊接；裂纹1 Super304H的化学成分及力学性能1.1 Super304H的化学成分Super 304H 钢是一种改良自高碳18Cr-8Ni（TP304H）类不锈钢而开发出的新型奥氏体耐热钢。
与传统的TP304H 类钢种相比，其主要的合金化措施是在材料中加入了大约3%的铜、0.4 %的铌以及少量的氮元素，同时提高了碳的含量范围；其它的微合金化还包括微量的铝和硼元素的加入。
在高温服役条件下，Super 304H钢的显微组织中会析出非常细小并弥散分布于奥氏体基底中的碳化物、碳-氮化物，如M23C6、Nb(C,N)和NbCrN 等。
1.2 Super304H的力学性能这些弥散分布的析出相的共同作用，使材料的力学性能，特别是高温蠕变性能得到了显著的提高。
大量的性能试验表明该钢的组织和力学性能稳定，而且价格便宜，是超超临界锅炉过热器、再热器的首选材料。
表1 列出了Super 304H钢母材金属的成分范围，表2为该钢种的常温拉伸性能和最高硬度，表3 是在475℃~725℃温度范围内材料的最大许用应力。
表1 Super304H的化学成分(Wt%)表2 Super304H钢管的室温力学性能2 Super304H钢的焊接性能分析2.1 晶间腐蚀倾向晶间腐蚀是奥氏体耐热钢一种极其危险的破坏形式。
在碳质量分数高于0.02%的奥氏体不锈钢中，碳与铬能生成碳化物（Cr23C6）。
这些碳化物高温淬火时呈固溶态溶于奥氏体中，铬呈均匀分布，使合金各部分铬质量分数均在钝化所需值，即12%Cr以上。
如果加热到敏化温度范围(500～850 ℃)内，晶界上就会形成敏化组织即晶界上析出的连续的、网状的碳化物（Cr23C6），铬便从晶粒边界的固溶体中分离出来。
该情况下碳化铬和晶粒呈阴极，贫铬区呈阳极，迅速被侵蚀。
奥氏体不锈钢组对及焊接要求概述：科莱恩17000T化工助剂项目中有304L和316奥氏体型不锈钢管道，奥氏体型不锈钢是现代化工行业中采用的比较多的材质，奥氏体不锈钢具有良好的可焊性，但是焊接材料或焊接工艺不正确时，会出现晶间腐蚀，热裂纹，应力腐蚀开裂，焊缝成形不良。
为保证焊接质量中核中原项目部所有管工以及焊工必须按照以下的《奥氏体不锈钢焊接工艺作业指导书》进行不锈钢的组对以及焊接工作。
不锈钢焊接工艺作业指导书1.目的为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平,特编制本指导书。
2. 编制依据2.1. 设计图纸2.2.《手工钨极氩弧焊技术及其应用》2.3.《焊工技术考核规程》3. 焊接准备3.1. 焊接材料焊丝：母材为304L材质和母材为316L时均采用ER316L焊丝焊丝直径：φ1.6，φ2.0、φ2.5焊丝应有制造厂的质量合格证，领取和发放有焊材管理员统一管理。
焊丝在使用前应清除油锈及其他污物，露出金属光泽。
3. 2. 氩气氩气瓶上应贴有出厂合格标签，其纯度≥99.99%，所用流量6-9升/分钟，气瓶中的氩气不能用尽，瓶内余压不得低于0.5MPa ，以保证充氩纯度。
3.3. 焊接工具3.3.1. 采用直流高频电焊机。
3.3.2. 选用的氩气减压流量计应开闭自如，没有漏气现象。
切记不可先开流量计、后开气瓶，造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶。
3.3.3. 输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的氧气胶皮管代用，长度不超过30米。
3.4. 其它工器具焊工应备有：焊渣锤、扁铲、锉刀、不锈钢钢丝刷、电磨工具等，以备清渣和消缺。
4．工艺参数不锈钢焊接工艺参数选取表5. 工序过程5.1. 焊工必须按照“考规”规定经相应试件考试合格后，方可上岗位焊接。
5.2. 严禁在被焊件表面随意引燃电弧、试验电流或焊接临时支撑物等。
5.3. 焊工所用的氩弧焊把、氩气减压流量计，应经常检查，确保在氩弧焊封底时氩气为层流状态。
不锈钢薄板焊接方法及工艺设计不锈钢薄板是一种常见的材料，广泛应用于建筑、制造和装饰等领域。
在不锈钢薄板的生产和加工过程中，焊接是常见的连接方法之一、本文将介绍不锈钢薄板的焊接方法和工艺设计，包括选材、预热、焊接参数的确定等方面。
首先，对于不锈钢薄板的选择，应优先考虑其耐腐蚀性能、机械性能和可焊性能。
常见的不锈钢材料有Austenitic系列(如1Cr18Ni9、0Cr19Ni10)和Ferritic系列(如0Cr17)等。
一般情况下，Austenitic系列不锈钢焊接性能较好，适合焊接工艺多样的情况，而Ferritic系列不锈钢焊接性能较差，容易产生晶间腐蚀敏感性。
然后，对于不锈钢薄板的焊接工艺设计，需考虑到以下几个方面：1.预热和后续热处理：不锈钢薄板在焊接过程中易受热变形，因此需要进行适量的预热。
预热温度一般为100-150℃，时间一般为1-2小时。
预热可降低焊接应力和减小热影响区的尺寸。
焊接完成后，还需进行后续热处理，通常为退火处理，以消除焊接产生的残余应力。
2.焊接参数的确定：焊接参数包括焊接电流、焊接电压、焊接速度和焊接气体保护等。
焊接电流和电压的选择应以实现稳定的电弧和良好的焊缝质量为目标。
焊接速度应适当控制，以确保焊缝的充实和均匀。
焊接过程中使用惰性气体(如纯氩或氩-氮混合气)对焊接区域进行保护，防止氧化和气孔的产生。
3.焊接方式的选择：常见的不锈钢薄板焊接方式有手工电弧焊、TIG焊和MIG焊等。
手工电弧焊适用于小型工件、简单的焊缝和紧急修补。
TIG焊适用于高质量要求的焊接，焊缝充实性好，焊缝外观美观。
MIG焊适用于大批量生产和较粗大的焊缝。
此外，注意不锈钢薄板焊接过程中要避免以下几个问题：1.铁粉污染：避免使用有铁粉污染的工具和材料。
铁粉会在焊接过程中熔化并污染焊缝，降低焊缝质量。
2.氧化和堆积物：在焊接前，应清洁不锈钢薄板表面的氧化和堆积物。
这些杂质会影响焊接质量。
3.焊接应力冷裂纹：焊接完成后，要及时做好热处理，避免焊接应力引起的冷裂纹。
奥氏体不锈钢焊接工艺如下：
1.焊条的选择。
正确选用焊条是保证焊接接头使用性能的关键，
选用焊条的一般原则是，应使焊缝金属与母材具有相同的使用
性能。
2.焊接工艺要点。
奥氏体不锈钢焊接环境温度一般不应低于0℃，
否则，熔化情况不好，也容易产生裂纹，但不得对工件预热。
为防止产生晶间腐蚀和热裂纹，应采用快速焊、窄焊道。
3.进行固溶处理或均匀化热处理。
焊后把焊接接头加热到1050～
1100℃，使碳化物又重新溶解到奥氏体中，然后迅速冷却，形成
稳定的单相奥氏体组织。
另外，也可以进行850～900℃保温2h
的均匀化热处理，此时奥氏体晶粒内部的Cr扩散到晶界，晶界
处Cr量又重新达到了大于12%，这样就不会产生晶间腐蚀了。
不锈钢薄板焊接方法及工艺设计一、不锈钢薄板焊接方法1.电弧焊接法：电弧焊接是一种常用的不锈钢薄板焊接方法。
通过放电产生弧光，将两个焊件连接在一起。
对于不锈钢薄板的焊接，一般采用手工电弧焊、埋弧焊和氩弧焊等方法。
2.气体焊接法：气体焊接也是一种常用的不锈钢薄板焊接方法。
其中，氧乙炔焊接是一种常用的气体焊接方法。
氧乙炔焊接的原理是通过气体燃烧产生高温火焰，使工件熔化并进行连接。
3.激光焊接法：激光焊接是一种高精度的不锈钢薄板焊接方法。
利用激光束对焊接接头进行高热能的照射，使焊接接头快速熔化并连接在一起。
激光焊接可以实现高速、高精度的焊接，适用于对焊接质量要求较高的场合。
4.点焊法：点焊是一种不锈钢薄板焊接方法。
利用电流通过两个电极，将焊件间的接触面加热至熔化。
点焊适用于不锈钢薄板的小面积焊接。
二、不锈钢薄板焊接工艺设计1.材料选择：根据实际应用需求选择合适的不锈钢薄板材料。
常用的不锈钢薄板材料有304、316等。
在选择材料时，需要考虑不锈钢的耐腐蚀性能、强度和韧性等因素。
2.清洁处理：对焊接接头进行清洁处理，去除表面的氧化物和污物，以提高焊接接头的质量。
3.设计焊接接头形式：根据不同的应用需求，设计合适的焊接接头形式。
常见的接头形式有对接接头、搭接接头、角接头等。
4.冷却措施：为了避免焊接时产生过大的热影响区和变形，可以采取适当的冷却措施。
比如，可以在焊接接头附近放置冷却器进行冷却，以减少热变形。
5.焊接参数选择：根据材料的厚度、焊接接头形式等因素，选择合适的焊接参数。
焊接参数包括焊接电流、电压、焊接速度等。
6.检测和评价：焊接完成后，需要进行焊接接头的检测和评价。
常用的检测方法有目视检查、涡流检测、X射线检测等。
以上是关于不锈钢薄板焊接方法及工艺设计的详细介绍。
在进行不锈钢薄板焊接时，需要注意材料选择、清洁处理、冷却措施等因素，并选择合适的焊接方法和参数。
只有合理设计和正确操作，才能保证焊接接头的质量和稳定性。
奥氏体不锈钢管的焊接一焊前准备1、根据板厚的形式用机械加工、等离子孤切割或碳弧气刨等方法下料加工坡口。
为避免飞溅金属损伤，使用碳弧气刨开坡口和手工电弧焊接时应在坡口二侧涂上石灰粉。
2、坡口形式及装配定位焊。
坡口形式采用V 形坡口，由于不锈钢易产生晶间腐蚀，需采用较小的焊接电流，因此熔深小，所以需要坡口的钝边比碳钢小，约为0-0.5 mm，生产中一般没有钝边。
坡口角度比碳钢大，约为65°- 70°。
3、焊接材料选用：奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循“等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体。
4、因为不锈钢易氧化的特点。
要求采用严格的定位焊。
应遵循“短而厚”、“点焊不焊透”、的原则，（也有人叫搭桥式点焊）。
对于d≤Φ89 mm 的管采用两点定位，d=Φ89-Φ219 mm 采用三点定位，d≥219 mm 的采用四点定位；定位焊缝不能焊透，必须保证坡口反面没有氧化。
5、钨极氩弧焊焊接参数。
管道规格钨极直径mm 钨极伸出度mm 焊接电流A 喷嘴直径mm 填充焊丝直径mm 氩气流量L/min小径薄管2．5 5—6 90—100 11 2．4 8—12大径厚管2．5 6—8 110-130 11 2．4 10—156、需要准备的充氩用品：10mm纸胶带、50—80mm厚海棉、三甲板、宽透明胶带、水溶纸和浆糊（一般安装焊口才需要，如焊接的管口径不大，没有可以面包或蛋糕代替），空气探测仪（如甲方没要求可不要）。
二焊接技术要求：1、手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接。
2、焊前应将焊丝用不锈钢丝刷刷掉表面的氧化皮，并用丙酮清洗；建议每焊完一层焊下一层前，都对焊缝表面进行清理。
焊条应在200-250 ℃烘干1h，随取随用。
3、焊前将工件坡口两侧25 mm 范围内的油污等清理干净，并用丙酮清洗坡口两侧25 mm 范围。
