ANSYS结构声振耦合解决方案

ANSYS是一种广泛应用于工程领域的仿真软件，它提供了多物理场耦合分析的能力，用于模拟和解决多个物理现象相互作用的问题。

以下是ANSYS多物理场耦合技术和方法的一些常见应用：1. 结构-热耦合（Thermo-Structural Coupling）：这种耦合方法用于分析结构在热载荷下的变形和应力响应。

它可以考虑热传导、热辐射、温度梯度等对结构性能的影响，并通过结构和热传导方程之间的相互作用来解决这些问题。

2. 结构-电磁耦合（Electromagnetic-Structural Coupling）：这种耦合方法用于研究结构在电磁场作用下的响应。

它可以考虑电磁场的电流、磁场、电磁感应等对结构的影响，并通过结构和电磁场方程之间的相互作用来解决这些问题。

3. 流体-结构耦合（Fluid-Structure Interaction, FSI）：这种耦合方法用于模拟流体和结构之间的相互作用。

它可以考虑流体力学中的压力、速度、湍流、流体-固体界面等对结构的影响，以及结构对流体的阻力、振动等反馈作用。

4. 流体-热耦合（Fluid-Thermal Coupling）：这种耦合方法用于模拟流体和热传导之间的相互作用。

它可以考虑流体在流动过程中的热对流、辐射等对热传导的影响，以及热传导对流体温度分布的影响。

5. 电磁-热耦合（Electromagnetic-Thermal Coupling）：这种耦合方法用于模拟电磁场和热传导之间的相互作用。

它可以考虑电磁能量的吸收、热产生和热扩散等对系统温度分布的影响，以及温度对电磁特性的影响。

以上只是ANSYS多物理场耦合技术和方法的一些例子，实际中还有其他类型的耦合分析，如声-结构耦合、声-流体耦合等。

通过使用这些耦合技术和方法，工程师可以更准确地模拟和分析不同物理场之间的相互作用，从而更好地优化设计和解决实际问题。

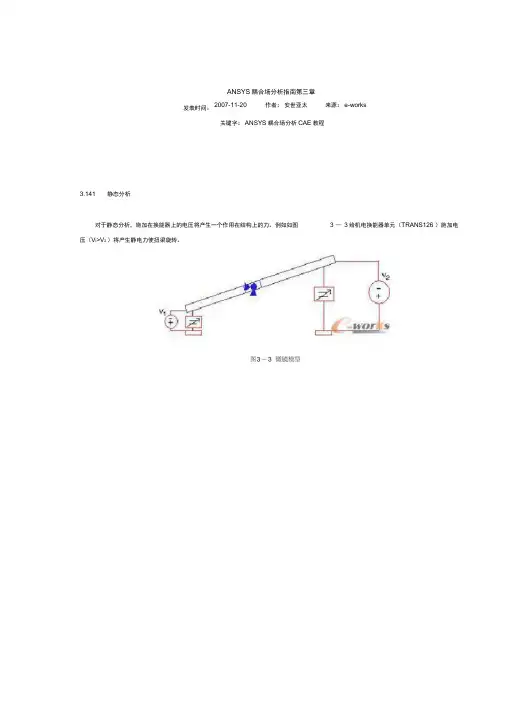

ANSYS耦合场分析指南第三章2007-11-20 作者：安世亚太来源：e-works发表时间：关键字：ANSYS耦合场分析CAE教程3.141 静态分析对于静态分析，施加在换能器上的电压将产生一个作用在结构上的力。

例如如图 3 —3给机电换能器单元（TRANS126 ）施加电压（V l>V2 ）将产生静电力使扭梁旋转。

转换器单元本身就同时具有稳定和非稳定解，根据开始位置（初始间隙值），该单元可以收敛到任一个解。

静电换能器的静平衡可能是不稳定的。

增加电压电容板间的吸力增加间隙减少。

对间隙距离d,弹簧的恢复力正比于1/d静电力正比于1/d 2。

当电容间隙减少到一定值，静电吸引力大于弹簧恢复力电容板贴在一起。

相反地，当电压减小到一定值，静电吸引力小于弹簧恢复力电容板张开。

如图3 —4换能器单元有迟滞现象。

电压渐变到牵引值然后回复到释放值。

PositionPULL-IN 陽尸RELEASE__PULL-IN 忠赫療图3 —4机电迟滞如图及3 —5换能器单元本身有稳定及非稳定解。

该单元收敛到哪一个解依赖于起始位置（初始间隙大小）Force 8PULL-INVOLTAGEPOEASEFKJLLIM RELEASE图3 —5 TRANS126 单元静态稳定特性系统刚度由结构刚度和静电刚度组成，它可能是负的。

结构刚度是正的因为当弹簧拉长力增加。

但是平行板电容器的静电刚度是负的。

随间隙增加平行板间的吸力减少。

如果系统刚度是负的，在接近不稳定解时可能有收敛问题。

如果遇到收敛问题，用增强的刚度方法（KEYOPT（6）= 1）。

这个方法静电刚度设置为零保证正的系统刚度。

达到收敛之后，静电刚度自动重新建立可以进行后处理及后续的分析。

在静态分析中，必须完整定义横跨换能器的电压。

还可以施加节点位移和力，使用IC命令来施加初始位移可有助于问题收敛。

《ANSYSStructural Analysis Guide 》第二章对静力分析有详细描述。

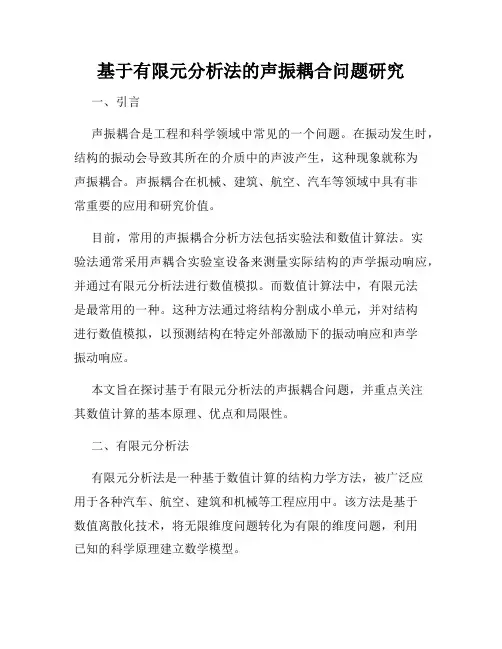

基于有限元分析法的声振耦合问题研究一、引言声振耦合是工程和科学领域中常见的一个问题。

在振动发生时，结构的振动会导致其所在的介质中的声波产生，这种现象就称为声振耦合。

声振耦合在机械、建筑、航空、汽车等领域中具有非常重要的应用和研究价值。

目前，常用的声振耦合分析方法包括实验法和数值计算法。

实验法通常采用声耦合实验室设备来测量实际结构的声学振动响应，并通过有限元分析法进行数值模拟。

而数值计算法中，有限元法是最常用的一种。

这种方法通过将结构分割成小单元，并对结构进行数值模拟，以预测结构在特定外部激励下的振动响应和声学振动响应。

本文旨在探讨基于有限元分析法的声振耦合问题，并重点关注其数值计算的基本原理、优点和局限性。

二、有限元分析法有限元分析法是一种基于数值计算的结构力学方法，被广泛应用于各种汽车、航空、建筑和机械等工程应用中。

该方法是基于数值离散化技术，将无限维度问题转化为有限的维度问题，利用已知的科学原理建立数学模型。

有限元分析法采用离散化的思想将结构分成小单元，通过计算每个小单元的特征值和特征向量，得到整个结构的振动特征。

小单元的振动特征可以以几何刚度、惯性、阻尼、刚度矩阵、质量矩阵等形式表示。

在声振耦合分析中，有限元分析法包括两个步骤。

首先，需要对待分析物进行结构动力分析和声学分析。

这种分析包括结构动力学和声学模型的建立，确定外部激励下结构和声学子系统的响应。

接着，将这些响应合并成一个总响应，然后对其进行分析。

三、声振耦合的数值模拟声振耦合的数值模拟过程通常分为以下几个步骤：1、建立有限元模型在数值模拟前，需要进行结构的建模和网格划分。

结构的建模包括对结构几何形状和材料参数的设定，网格划分可以根据结构的大小和形状进行。

2、结构动力学分析结构动力学分析是声振耦合分析中的重要步骤，其中的关键在于计算结构在外部激励下的振动响应。

这一步骤中，需要确定结构的固有频率和模态形式，并通过有限元法求出结构的振动响应。

2.6。

Solution命令这类命令加载并求解模型。

命令按功能分组：表2.48：常规分析选项 (2)表2.49：非线性选项 (4)表2.50：动态选项 (5)表2.51：频谱选项 (6)表2.52：加载步骤选项 (8)表2.53：固体约束 (8)表2.54：实体模型力 (9)表2.55：固体表面载荷 (9)表2.56：固体载荷 (9)表2.57：惯性载荷 (10)表2.58：其他负载 (11)表2.59：加载步骤操作 (12)表2.60：主自由度 (12)表2.61：间隙条件 (12)表2.62：重新分区 (12)表2.63：2-D到3-D分析 (13)表2.64：生与死选项 (13)表2.65：有限元约束 (13)表2.66：有限元节点力 (14)表2.67：有限元表面载荷 (14)表2.68：有限元体载荷 (15)表2.69：海洋载荷 (15)表2.70：状态命令 (16)表2.71：光能传递 (16)表2.72：增材制造 (17)表2.48：常规分析选项这些SOLUTION命令可设置常规分析选项。

ABEXTRACT提取用于瑞利阻尼的alpha-beta阻尼乘数。

ACCOPTION指定GPU加速器功能选项。

ADAMS执行解决方案并将弹性体信息写入模态中间文件。

ANTYPE指定分析类型和重新启动状态。

ASCRES指定声散射分析的输出类型。

ASOL激活指定的声学解决方案。

BCSOPTION设置稀疏求解器的内存选项。

CECHECK检查约束方程和刚体的耦合运动。

CHECK检查当前数据库项目的完整性。

CINT定义与轮廓积分计算相关的参数。

CMATRIX执行静电场解决方案，并计算多个导体之间的自电容和互电容。

CMSOPT指定组件模式综合（CMS）分析选项。

CNCHECK提供和/或调整接触对的初始状态。

CNKMOD修改接触单元的关键选项。

CNTR将接触对信息输出到文本文件。

CUTCONTROL在非线性解决方案中控制时间步缩减。

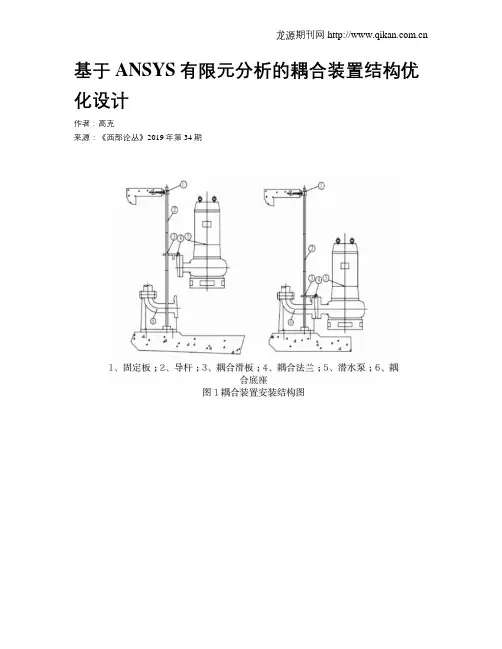

基于ANSYS有限元分析的耦合装置结构优化设计作者：高克来源：《西部论丛》2019年第34期摘要：通过分析耦合装置的工作原理，运用Pro/ENGINEER三维建模软件对耦合装置实体建模，采用ANSYS仿真技术对耦合装置进行静力学分析，为设计提供合理的数据支持。

通过优化之后，大大节约材料成本及加工成本，提高了耦合装置在使用时的可靠性，采用有限元分析技术不仅可以减轻工作量，缩短设计周期，而且能提高分析精度。

关键词：耦合装置;ANSYS;有限元分析一、前言隨着国家环保法的出台以及人们对环保的意识不断增强，潜污泵成了人们生活生产中不可或缺的排污机械设备[1]，而应用的范围也越来越广泛，带自动耦合装置安装方式的潜水泵可以让检修人员不用下水就能够对水泵进行检修和安装，然而自动耦合安装却是潜污泵最主要的安装方式，在实际设计和应用中，会有一些设计不合理的耦合装置的存在，从而导致装置漏水或者铸件断裂等问题的出现。

主要的原因就在于没有专业的人指导设计人员、经验不够丰富等等一系列的问题。

利用ANSYS有限元分析软件，在耦合装置设计阶段就可以对其受力进行分析计算，从而能够及时有效的避免缺陷，优化设计，减少人力物力的浪费，耦合装置作为潜水泵安装过程中的重要组成部分，有必要对其进行机械计算校核。

二、工作原理介绍如图1所示，传统的耦合装置包括耦合底座、导杆、耦合滑板、耦合法兰、耦合底座，使用前先将耦合底座固定在水池底部的基础上，采用地脚螺栓固定，将上固定板固定在池口，耦合底座和上固定板之间安装导杆，耦合底座出水口和水管连接，耦合滑板和潜水泵连接，然后将耦合滑板一端和导轨配合，水泵就可以上下移动，水泵放到底部时会和耦合底座配合，使水泵出水口和耦合底座出水口连通，这样在水泵通电启动后就可以将水抽出水池;当需要对水泵进行检修时，只需要提拉水泵上方的吊链就可以将水泵提出水池，检修人员无需下入水池内部。

本次分析的新设计耦合装置工作原理和传统耦合装置相同，只是将原来的刚性导杆换成柔性导链加刚性导杆的组合型导杆，具体结构如图2所示：三、有限元分析本计算利用Pro/ENGINEER软件进行三维实体模型的建立，然后将实体模型导入Ansys Workbench软件中进行有限元仿真。

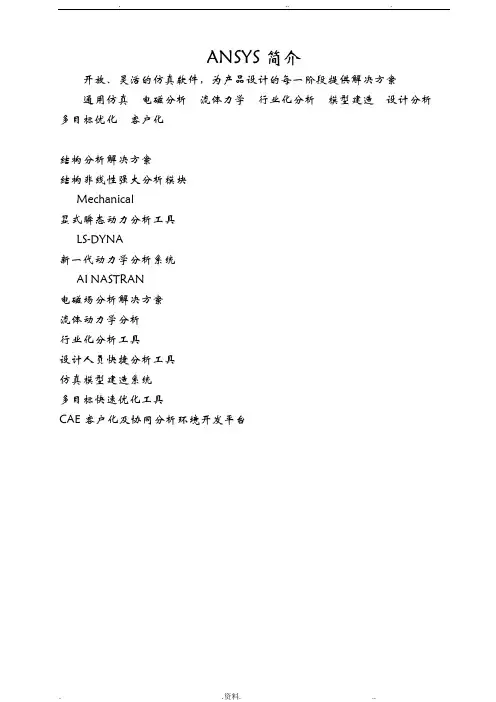

ANSYS简介开放、灵活的仿真软件，为产品设计的每一阶段提供解决方案通用仿真电磁分析流体力学行业化分析模型建造设计分析多目标优化客户化结构分析解决方案结构非线性强大分析模块Mechanical显式瞬态动力分析工具LS-DYNA新一代动力学分析系统AI NASTRAN电磁场分析解决方案流体动力学分析行业化分析工具设计人员快捷分析工具仿真模型建造系统多目标快速优化工具CAE客户化及协同分析环境开发平台ANSYS StructureANSYS Structure 是ANSYS产品家族中的结构分析模块，她秉承了ANSYS 家族产品的整体优势，更专注于结构分析技术的深入开发。

除了提供常规结构分析功能外，强劲稳健的非线性、独具特色的梁单元、高效可靠的并行求解、充满现代气息的前后处理是她的四大特色。

ANSYS Structure产品功能非线性分析·几何非线性·材料非线性·接触非线性·单元非线性动力学分析·模态分析- 自然模态- 预应力模态- 阻尼复模态- 循环模态·瞬态分析- 非线性全瞬态- 线性模态叠加法·响应谱分析- 单点谱- 模态- 谐相应- 单点谱- 多点谱·谐响应分析·随机振动叠层复合材料·非线性叠层壳单元·高阶叠层实体单元·特征- 初应力- 层间剪应力- 温度相关的材料属性- 应力梯度跟踪- 中面偏置·图形化- 图形化定义材料截面- 3D方式察看板壳结果- 逐层查看纤维排布- 逐层查看分析结果·Tsai-Wu失效准则求解器·迭代求解器- 预条件共轭梯度(PCG)- 雅可比共轭梯度(JCG)- 非完全共轭梯度(ICCG)自然模态·直接求解器- 稀疏矩阵- 波前求解器·特征值- 分块Lanczos法- 子空间法- 凝聚法- QR阻尼法(阻尼特征值)并行求解器·分布式并行求解器-DDS-自动将大型问题拆分为多个子域，分发给分布式结构并行机群不同的CPU（或节点）求解- 支持不限CPU数量的共享式并行机或机群- 求解效率与CPU个数呈线性提高·代数多重网格求解器-AMG- 支持多达8个CPU的共享式并行机- CPU每增加一倍，求解速度提高80％- 对病态矩阵的处理性能优越, ,屈曲分析·线性屈曲分析·非线性屈曲分析·热循环对称屈曲分析断裂力学分析·应力强度因子计算·J积分计算·裂纹尖端能量释放率计算大题化小·P单元技术·子结构分析技术·子模型分析技术设计优化·优化算法- 子空间迭代法- 一阶法·多种辅助工具- 随机搜索法- 等步长搜索法- 乘子计算法- 最优梯度法- 设计灵敏度分析·拓扑优化二次开发特征·ANSYS参数化设计语言(APDL) ·用户可编程特性（UPF）·用户界面设计语言(UIDL)·专用界面开发工具（TCL/TK）·外部命令概率设计系统(PDS)·十种概率输入参数·参数的相关性·两种概率计算方法- 蒙特卡罗法*直接抽样* Latin Hypercube抽样- 响应面法*中心合成*Box-Behnken设计·支持分布式并行计算·可视化概率设计结果- 输出响应参数的离散程度*Statistics* LHistogram* Sample Diagram- 输出参数的失效概率* Cumulative Function* Probabilities- 离散性灵敏度*Sensitivities* Scatter Diagram* Response Surface前后处理(AWE)·双向参数互动的CAD接口·智能网格生成器·各种结果的数据处理·各种结果的图形及动画显示·全自动生成计算报告支持的硬软件平台·Compaq Tru64 UNIX ·Hewlett-Packard HP-UX ·IBM RS/6000 AIX ·Silicon Graphics IRIX ·Sun Solaris·Windows: 2000,NT,XP ·LinuxANSYS MultiphysicsTM MultiphysicsANSYS MultiphysicsTM集结构、热、计算流体动力学、高/低频电磁仿真于一体，在统一的环境下实现多物理场及多物理场耦合的仿真分析；精确、可靠的仿真功能可用于航空航天、汽车、电子电气、国防军工、铁路、造船、石油化工、能源电力、核工业、土木工程、冶金与成形、生物医学等各个领域，功能强大的各类求解器可求解从冷却系统到发电系统、从生物力学到MEMS等各类工程结构。

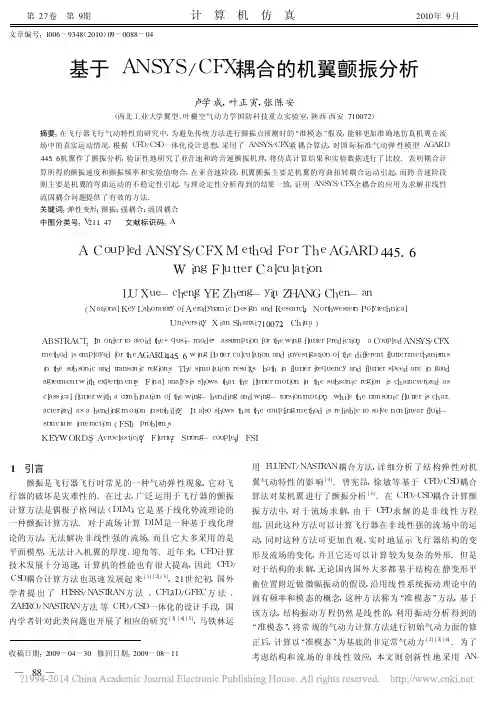

第27卷　第9期计　算　机　仿　真2010年9月 文章编号:1006-9348(2010)09-0088-04基于A N S Y S/C F X耦合的机翼颤振分析卢学成,叶正寅,张陈安(西北工业大学翼型、叶栅空气动力学国防科技重点实验室,陕西西安710072)摘要:在飞行器飞行气动特性的研究中,为避免传统方法进行颤振点预测时的“准模态”假设,能够更加准确地仿真机翼在流场中的真实运动情况,根据C F D/C S D一体化设计思想,采用了A N S Y S/C F X紧耦合算法,对国际标准气动弹性模型A G A R D445.6机翼作了颤振分析,验证性地研究了亚音速和跨音速颤振机理,将仿真计算结果和实验数据进行了比较。

表明耦合计算所得的颤振速度和颤振频率和实验值吻合,在亚音速阶段,机翼颤振主要是机翼的弯曲扭转耦合运动引起,而跨音速阶段则主要是机翼的弯曲运动的不稳定性引起,与理论定性分析得到的结果一致,证明A N S Y S/C F X全耦合的应用为求解非线性流固耦合问题提供了有效的方法。

关键词:弹性变形;颤振;强耦合;流固耦合中图分类号:V211.47 文献标识码:AAC o u p l e dA N S Y S/C F XMe t h o dF o r T h e A G A R D445.6Wi n g F l u t t e r C a l c u l a t i o nL UX u e-c h e n g,Y EZ h e n g-y i n,Z H A N GC h e n-a n(N a t i o n a l K e y L a b o r a t o r y o f A e r o d y n a m i c D e s i g na n dR e s e a r c h,N o r t h w e s t e r nP o l y t e c h n i c a lU n i v e r s i t y,X i'a nS h a n x i710072,C h i n a.)A B S T R A C T:I no r d e r t o a v o i d t h e“q u s i-m o d e”a s s u m p t i o n f o r t h e w i n g f l u t t e r p r e d i c t i o n,a C o u p l e d A N S Y S/C F Xm e t h o d i s e m p l o y e df o r t h e A G A R D445.6w i n g f l u t t e r c a l c u l a t i o n a n d i n v e s t i g a t i o n o f t h e d i f f e r e n t f l u t t e r m e c h a n i s m si nt h es u b s o n i c a n dt r a n s o n i c r e g i o n s.T h e s i m u l a t i o n r e s u l t s,b o t hi nf l u t t e r f r e q u e n c y a n df l u t t e r s p e e d a r ei ng o o da g r e e m e n t w i t h e x p e r i m e n t s.F i n a l a n a l y s i s s h o w st h a t t h ef l u t t e r m o t i o ni nt h e s ub s o n ic r e g i o ni s c h a r a c t e r i z e da sc l a s s i c a l f l u t t e r w i t h a c o m b i n a t i o no f t h e w i n g-b e nd i n g a n d w i n g-t o r s i o n m o t i o n,w h i le t h e t r a n s o n i cf l u t t e r i s c h a r-a c t e r i z e da s ab e n d i n g m o t i o ni n s t a b i l i t y.I t a l s o s h o w s t h a t t h ec o u p l i n g m e t h od i s re l i a b l e t o s o l v e n o n l i n e a rf l u i d-s t r u c t u r ei n t e r a c t i o n(F S I)p r o b l e m s.K E Y WO R D S:A e r o e l a s t i c i t y;F l u t t e r;S t r o n g-c o u p l e d;F S I1　引言颤振是飞行器飞行时常见的一种气动弹性现象,它对飞行器的破坏是灾难性的。

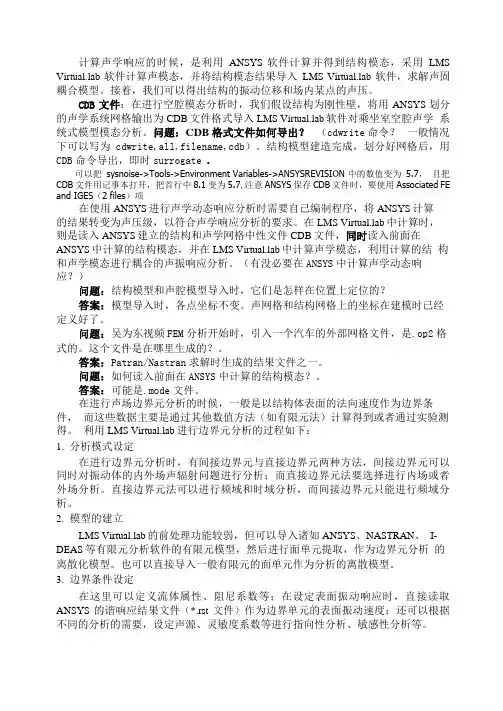

计算声学响应的时候，是利用ANSYS软件计算并得到结构模态，采用LMS b软件计算声模态，并将结构模态结果导入LMS b软件，求解声固耦合模型。

接着，我们可以得出结构的振动位移和场内某点的声压。

CDB文件：在进行空腔模态分析时，我们假设结构为刚性壁，将用ANSYS划分的声学系统网格输出为CDB文件格式导入LMS b软件对乘坐室空腔声学系统式模型模态分析。

问题：CDB格式文件如何导出？（cdwrite命令？一般情况下可以写为cdwrite,all,filename,cdb）。

结构模型建造完成，划分好网格后，用CDB命令导出，即时surrogate o可以把sysnoise->Tools->Environment Variables->ANSYSREVISION 中的数值变为 5.7，且把CDB文件用记事本打开，把首行中8.1变为5.7,注意ANSYS保存CDB文件时，要使用Associated FE and IGES（2 files）项在使用ANSYS进行声学动态响应分析时需要自己编制程序，将ANSYS计算的结果转变为声压级，以符合声学响应分析的要求。

在LMS b中计算时，则是读入ANSYS建立的结构和声学网格中性文件CDB文件，同时读入前面在ANSYS中计算的结构模态，并在LMS b中计算声学模态，利用计算的结构和声学模态进行耦合的声振响应分析。

（有没必要在ANSYS中计算声学动态响应？）问题：结构模型和声腔模型导入时，它们是怎样在位置上定位的？答案：模型导入时，各点坐标不变。

声网格和结构网格上的坐标在建模时已经定义好了。

问题：吴为东视频FEM分析开始时，引入一个汽车的外部网格文件，是.op2格式的。

这个文件是在哪里生成的？。

答案：Patran/Nastran求解时生成的结果文件之一。

问题：如何读入前面在ANSYS中计算的结构模态？。

答案：可能是.mode文件。

在进行声场边界元分析的时候，一般是以结构体表面的法向速度作为边界条件，而这些数据主要是通过其他数值方法（如有限元法）计算得到或者通过实验测得。

声固耦合模型的建立所谓声固耦合模型是指所建立的模型声场和结构场之间能够相互影响相互作用的模型。

噪声是由振动引起的，但并不是相同的振动都会产生同样的噪声，还与系统声学特性密切相关。

当空腔壁板受到外界激励后引起车身壁板振动，同时壁板的振动还要受到空腔流体介质（空气）的制约，壁板振动产生噪声，在经过驾驶室内空腔的放大或衰减，反过来产生的噪声同样在壁板上放大或抑制壁板的振动，外界激振力输入后经过这样的耦合后传到受声点，才形成最终的车内噪声。

这说明空腔四周壁板的机械振动和内部声腔空气的声振动相互耦合，相互影响的。

因此，单独考虑空腔结构本身的振动模态或单独考虑空腔声学模态都不能反映力—振动、振动—声、声—振动这样的系统耦合特性。

而必须将结构振动和空腔流体介质（空气）耦合起来考虑耦合体统的模态参数，才能跟准确、更真实的反应实际情况。

有限元软件ANSYS能够进行结构动态特性分析和耦合声场分析，但这需要建立声固耦合模型。

因此本文就建立声固耦合模型的方法结合实例做简要的介绍。

ANSYS中建立声固耦耦合有限元模型和进行结构声学分析的步骤如下：1、建立结构三维实体模型；2、建立内部流质三维实体模型；3、对结构和流质模型进行有限元网格划分；4、设置流固耦合单元；5、在求解器中进行振动模态求解和受激励的谐响应分析；6、对计算结果进行后处理。

一、长方体空腔声固耦合模型的建立：1、根据图纸定义各部分的几何形状（点、线、面和体）。

本例的空腔结构尺寸如下图1所示：图1 结构尺寸根据尺寸建立结构的骨架和三维模型（包括流体模型）如图2、图3所示：图2 结构骨架 图3 三维实体2、建立结构和空腔流体的材料特征库。

骨架与钢板密度37800m /kg =ρ，弹性模量2111012m /N .E ⨯=，泊松比30.=μ，空腔钢板厚度2mm 。

空气密度3211m /kg .=ρ，声速s /m c 344=。

3、选择和定义单元类型，并对以建立的几何要素赋以单元类型。

第一章耦合场分析1.1耦合场分析的定义耦合场分析是指考虑了两个或多个工程物理场之间相互作用的分析。

例如压电分析，考虑结构和电场间的相互作用：求解由施加位移造成的电压分布或相反过程。

其它耦合场分析的例子有热－应力分析，热－电分析，流体－结构分析。

需要进行耦合场分析的工程应用有压力容器（热－应力分析），流体流动的压缩（流体结构分析），感应加热（磁－热分析），超声波换能器（压电分析）以及磁体成形（磁－结构分析），以及微电机械系统（MEMS）等。

1.2耦合场分析的类型耦合场分析的过程依赖于所耦合的物理场，但明显可以可分为两类：顺序耦合和直接耦合。

1.2.1 顺序耦合方法顺序耦合方法包括两个或多个按一定顺序排列的分析，每一种属于不同物理场的分析。

通过将前一个分析的结果作为载荷施加到第二个分析中的方式进行耦合。

典型的例子是热－应力顺序耦合分析，热分析中得到节点温度作为“体载荷”施加到随后的应力分析中去。

1.2.2 直接耦合方法直接耦合方法一般只涉及到一次分析，利用包括所有必要自由度的耦合场类型单元。

通过计算包含所需物理量的单元矩阵或载荷向量的方式进行耦合。

例如使用了SOLID5、PLANE13或SOLID98单元的压电分析。

另外的例子如利用TRANS126单元的MEMS分析。

1.2.3 直接法与顺序法的应用场合对于耦合情况的相互作用非线性程度不是很高的情况，顺序耦合法更有效，也更灵活。

因为两个分析之间是相对独立的。

例如在热应力顺序耦合分析中，可以先进行非线性瞬态热分析，然后再进行线性静力分析。

可以将瞬态热分析中任一载荷步或时间点的节点温度作为载荷施加到应力分析中。

顺序耦合可以是不同物理场之间交替进行执行，直到收敛到一定精度为止。

当耦合场之间的相互作用是高度非线性的，直接耦合具有优势。

它使用耦合变量一次求解得到结果。

直接耦合的例子有压电分析，流体流动的共轭传热分析，电路－电磁分析。

这些分析中使用了特殊的耦合单元直接求解耦合场间的相互作用。

ANSYS耦合详解ansys学习－耦合与约束方程1 耦合当需要迫使两个或多个自由度取得相同（但未知）值，可以将这些自由度耦合在一起。

耦合自由度集包含一个主自由度和一个或多个其它自由度。

典型的耦合自由度应用包括："模型部分包含对称；"在两重复节点间形成销钉、铰链、万向节和滑动连接；"迫使模型的一部分表现为刚体。

如何生成耦合自由度集1.在给定节点处生成并修改耦合自由度集命令：CPGUI: Main Menu>Preprocessor>Coupling / Ceqn>Couple DOFs 在生成一个耦合节点集之后，通过执行一个另外的耦合操作（保证用相同的参考编号集）将更多节点加到耦合集中来。

也可用选择逻辑来耦合所选节点的相应自由度。

用CP命令输入负的节点号来删除耦合集中的节点。

要修改一耦合自由度集（即增、删节点或改变自由度标记）可用CPNGEN 命令。

（不能由GUI直接得到CPNBGEN命令）。

2.耦合重合节点。

CPINTF命令通过在每对重合节点上定义自由度标记生成一耦合集而实现对模型中重合节点的耦合。

此操作对“扣紧”几对节点（诸如一条缝处）尤为有用。

命令：CPINTFGUI: Main Menu>Preprocessor>Coupling / Ceqn>Coincident Nodes3.除耦合重复节点外，还可用下列替换方法迫使节点有相同的表现方式：o如果对重复节点所有自由度都要进行耦合，常用NUMMRG命令（GUI：MainMenu>Preprocessor>Numbering Ctrls>Merge Items）合并节点。

o可用EINTF命令（GUI：Main Menu> Preprocessor>Create> Elements >At Coincid Nd）通在重复节点对之间生成2节点单元来连接它们。
