表面结构分析

金属材料的表面结构分析金属材料作为人类使用最广泛的材料之一，其表面结构的分析对于制造工业、科研领域以及日常使用中都有重要意义。

近年来，随着技术的发展和实验手段的不断改进，金属材料表面结构的分析方法也愈加精确和丰富。

本文将从金属表面结构的重要性、表面结构分析的方法和技术，以及表面结构分析在实际应用中的意义等方面进行探讨。

一、金属表面结构的重要性金属表面结构的重要性在于，它对金属材料的性能和应用有着至关重要的影响。

通常来说，金属表面的物理、化学特性是与内部结构不一样的。

对于很多应用来说，金属的表面结构中的缺陷和不均匀性会影响到金属的使用寿命。

而在其他应用中，金属表面的特性则直接影响到金属的加工和制造技术。

在制造领域，金属表面结构的分析可以帮助生产商了解金属材料的优缺点，以及如何调整制造过程中的温度、压力和化学环境等因素。

在科学研究领域，金属表面结构的分析则可以为新型金属材料的研发和应用提供可靠的基础数据。

此外，在现代化工、地质勘探、航空航天等高科技领域中，金属表面结构的分析也被广泛应用。

二、表面结构分析的方法和技术金属材料表面结构的分析方法和技术是多种多样的。

其中，最常用的是扫描电镜和透射电镜等显微镜技术。

扫描电镜用于研究金属表面的微细形态和形貌；透射电镜用于研究金属材料内部结构的微细变化。

这两种显微镜技术对于金属表面结构的研究都至关重要。

除了显微镜技术之外，金属表面结构的分析还可以采用X射线衍射、拉曼光谱和离子束刻蚀等物理技术，以及电化学技术、光电化学技术和电子探针微区分析等化学技术。

这些技术可以提供有关金属表面化学成分、晶体结构等信息。

三、表面结构分析在实际应用中的意义金属表面结构分析的实际应用范围非常广泛。

下面，将结合实例具体阐述一下表面结构分析在不同领域的应用。

1.制造业金属材料的表面结构分析在制造业中应用较为广泛。

例如，在汽车组装中，要求汽车表面光滑无瑕疵。

通过表面结构分析，可以发现汽车表面缺陷，及时进行修整和修补，从而提高汽车的品质和舒适度。

金属材料表面的微观结构及其性能影响研究一、引言金属材料是现代工业中广泛应用的材料之一。

为了应对各种不同的使用条件和环境，金属材料的性能和结构也需要进行不断的改进和优化。

其中，微观结构对金属材料的性能影响较为显著。

本文旨在探究金属材料表面微观结构的特点及其对金属材料性能的影响。

二、金属材料表面的微观结构金属材料表面的微观结构主要包括晶粒尺寸、晶界、缺陷等。

晶粒尺寸是指晶体中由相同的原子或离子构成的小晶体。

晶界是相邻晶粒界面。

缺陷是指晶体中缺失原子或离子的位置。

这些微观结构与金属材料的性能密切相关。

1. 晶粒尺寸金属材料的晶粒尺寸会影响其塑性、硬度、强度等性能。

晶粒尺寸越小，晶粒间的晶界相对增多，这意味着晶界对应力的分散和金属材料的形变具有重要的影响。

此外，晶粒越小，晶格畸变和晶体缺陷也可能相对增多，从而对材料的强度和耐腐蚀性产生负面影响。

2. 晶界金属材料中的晶界是高度活跃的活动界面，其在强度、塑性、腐蚀等方面发挥作用。

晶界提高了金属材料的抗拉强度和硬度，但也可能影响材料的延展性。

此外，由于晶界是金属材料中的集中缺陷，因此，晶界也可能在腐蚀等方面加速材料的老化作用。

3. 缺陷金属材料中的缺陷包括位错、晶格畸变、空位等。

这些缺陷会影响金属材料的塑性、强度等基本性能，也可能在腐蚀等方面起到负面作用。

由于缺陷往往与金属材料的制备和加工有关，因此，对缺陷的研究可以指导金属材料的制备和加工工艺。

三、金属材料表面微观结构对性能的影响金属材料表面结构的微小变化，如晶粒尺寸、晶界及缺陷的变化，均会对其力学性能产生影响。

因此，微观结构是金属材料工程设计和制备过程中必须要考虑的因素。

1. 晶粒尺寸对性能的影响在金属材料的塑性变形过程中，晶界处的应力是沿晶内的。

所以，晶粒尺寸越小，晶界的数量和分布越均匀，其吸收能量的能力也越强，从而增加了金属材料的塑性变形能力和韧性。

另一方面，金属材料的强度和耐腐蚀性则会随着晶粒尺寸的减小而降低。

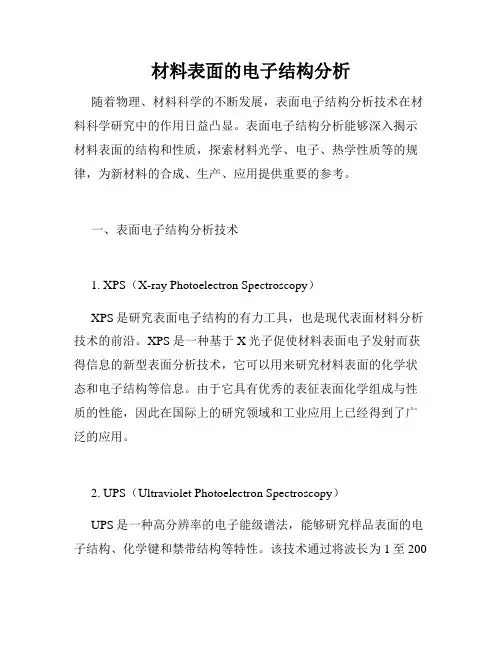

材料表面的电子结构分析随着物理、材料科学的不断发展，表面电子结构分析技术在材料科学研究中的作用日益凸显。

表面电子结构分析能够深入揭示材料表面的结构和性质，探索材料光学、电子、热学性质等的规律，为新材料的合成、生产、应用提供重要的参考。

一、表面电子结构分析技术1. XPS（X-ray Photoelectron Spectroscopy）XPS是研究表面电子结构的有力工具，也是现代表面材料分析技术的前沿。

XPS是一种基于X光子促使材料表面电子发射而获得信息的新型表面分析技术，它可以用来研究材料表面的化学状态和电子结构等信息。

由于它具有优秀的表征表面化学组成与性质的性能，因此在国际上的研究领域和工业应用上已经得到了广泛的应用。

2. UPS（Ultraviolet Photoelectron Spectroscopy）UPS是一种高分辨率的电子能级谱法，能够研究样品表面的电子结构、化学键和禁带结构等特性。

该技术通过将波长为1至200纳米的紫外线辐照到材料表面上，获得材料表面电子能谱分布和能级结构的信息。

3. AES（Auger Electron Spectroscopy）AES是一种基于材料表面电子的离子组合的表面化学分析技术。

它通过测量材料表面被激发出的能量，获得材料表面的化学成分和结构信息。

4. LEED（Low Energy Electron Diffraction）LEED是用于研究晶体表面结构的表面分析技术。

它是通过测量总能量为几电子伏的电子经过样品表面后的散射方向和强度来研究晶体表面结构。

LEED既可以表征杂质在晶体表面上的分布，还可以帮助研究晶体表面各种被扭曲的表面衍射图样的特性。

二、表面电子结构分析的实际应用材料的表面性质与表面的电子结构密切相关。

表面电子结构分析技术已被广泛应用于材料的制备、研究和应用。

以下是几个实际应用的案例：1. 金属薄膜的表面修饰目前，金属表面修饰是金属表面化学的重要研究领域。

材料表面的结构和性质研究随着科学技术的发展，材料领域的研究越来越深入。

在材料的使用和制备过程中，表面性质的重要性不言而喻。

然而，材料表面的结构和性质研究依然是一个充满挑战的领域。

这篇文章将介绍材料表面的结构和性质研究的基本概念和最新研究成果。

一、材料表面材料表面是指材料在与外界接触的界面。

通常情况下，材料表面的结构和性质与材料内部的结构和性质存在差异。

受到外部环境因素的影响，材料表面的性质对材料在生产、加工、使用和维护过程中的性能有重要影响。

例如，一些金属材料易受腐蚀、氧化和磨损等影响，表面受到损坏后可能会影响材料的强度和使用寿命。

二、表面结构和性质研究方法研究材料表面结构和性质最常用的方法是表面分析技术。

这些技术主要是通过实验手段分析和表征材料表面的物理、化学和结构特征，以此了解和控制材料表面性质的变化。

表面分析技术通常被分为非接触和接触两类。

非接触技术主要包括扫描电子显微镜（SEM）、原子力显微镜（AFM）、透射电子显微镜（TEM）等；接触技术主要包括X射线衍射（XRD）、傅里叶变换红外光谱（FTIR）和光电子能谱（XPS）等。

这些技术可以从不同角度、不同尺度和不同深度了解和表征材料表面的结构和性质。

三、表面结构和性质对材料性能的影响材料表面的结构和性质对材料的性能有很大的影响。

例如，表面粗糙度和化学成分的变化可能会影响材料的摩擦系数、磨损率、粘附性和润湿性等性质。

表面硬度和塑性也是影响材料性能的重要因素。

更深入的研究表明，材料表面还涉及到材料的动力学行为，例如晶体的生长和断裂等。

四、表面改性技术通过改变材料表面的化学成分、结构和形貌，可以改变材料的表面性质。

因此，表面改性技术成为了一种重要的技术手段，可以用于优化材料的性能。

表面改性技术可以分为物理法、化学法和生物法等。

其中，物理法主要使用物理手段改变材料表面的形貌、结构和结晶等特征，例如热处理、机械加工和等离子体处理等；化学法则是主要利用化学反应改变材料表面的化学成分和结构，例如氧化、还原、金属离子的浸渍和表面修饰等。

物理实验技术的表面分析方法随着科学技术的发展，物理实验技术扮演着不可或缺的角色，它对于我们深入了解物质性质和提高实验精确度具有重要意义。

而物理实验技术中的表面分析方法则是解析物质表面结构和性质的重要手段之一。

本文将介绍一些常见的表面分析方法，包括扫描电子显微镜(SEM)、原子力显微镜(AFM)以及X射线光电子能谱(XPS)等，这些方法可以帮助我们从微观、宏观的角度深入了解物质的表面特性。

第一种表面分析方法是扫描电子显微镜(SEM)。

SEM利用高能电子束扫描样品表面，通过探测样品表面散射出的次级电子或背散射电子的强度分布来获得样品的表面形貌信息。

SEM具有高分辨率、高深度放大倍率和高精确度的特点，可以对各种材料的表面形貌进行观察和分析。

在材料科学、纳米技术等领域中，SEM被广泛应用于表面结构的观察和分析，以及纳米材料的制备和性能研究。

第二种表面分析方法是原子力显微镜(AFM)。

AFM是一种通过探针感测样品表面的微小力的技术，通过测量探针的弯曲变形来获得样品表面的形貌信息。

与SEM相比，AFM具有更高的分辨率和更灵敏的力探测能力。

AFM可用于研究各种材料的表面形态、表面性质以及表面相互作用力的量化研究。

在生物医学领域，AFM可以用于观察细胞、蛋白质等生物分子的表面形态、力学性质和相互作用力，对于研究生物分子的功能和相互作用机制具有重要价值。

第三种表面分析方法是X射线光电子能谱(XPS)。

XPS利用X射线照射样品表面，通过测量样品表面散射出的光电子的能量分布来获得样品的元素组成、价态以及电荷态信息。

XPS具有高分辨率、非接触性和化学定量分析的特点，可以用于研究表面物种的元素组成、原子比例、元素化学价态和电荷态，以及表面化学反应、吸附和催化等表面过程。

XPS在材料科学、催化化学、界面科学等领域中得到广泛应用，并在表面催化、电子器件、薄膜材料等方面发挥了重要作用。

除了上述三种表面分析方法外，还有许多其他的表面分析方法，如透射电子显微镜(TEM)、埋地电子能谱(UPS)、近场光学显微镜(NSOM)等。

材料表面微结构的研究材料的表面微结构一直以来都是材料科学研究的热点之一。

表面微结构可以影响材料的性能和特性，因此对于包括金属、塑料、陶瓷等各类材料在内的材料研究中都具有重要的意义。

本文将从表面微结构的定义、测量方式、影响因素以及应用等方面进行探讨。

一、表面微结构的定义表面微结构是指材料表面在纳米、微米尺度上的形貌特征。

这些特征包括表面的几何形状、表面粗糙度、坡度、平整度、孔隙度、晶体结构等。

表面微结构通常是通过扫描电子显微镜（SEM）、原子力显微镜（AFM）、光学显微镜等方法观测测定。

通过观测表面微结构，可以了解材料的表面形态，从而分析材料的物性。

二、测量表面微结构的方法1、扫描电子显微镜（SEM）扫描电子显微镜是通过扫描物体表面，激发物体表面元素发生的逸出电子，从而形成显微图像。

SEM技术具有高分辨率、高真实性能、低成本等优点，已经成为表面形貌测量技术中的重要手段。

2、原子力显微镜（AFM）原子力显微镜也是一种高分辨率的表面测量技术，常用于测量材料表面的精细结构。

其基本原理是通过探针顶端对物体表面进行扫描，通过测量探针与物体表面的相互作用力，从而得出表面的信息。

AFM技术具有分辨率高、测量范围广等优点。

三、影响表面微结构的因素1、材料的制备工艺材料制备的工艺对表面微结构的形成有很大的影响。

如电镀、溅射等工艺对金属材料表面的微结构形成会有影响。

2、材料的组成及结构材料的组分和结构也是影响表面微结构的因素。

例如含有不同数量的晶格缺陷的材料其表面微结构也会不同。

3、加工工艺加工工艺是影响材料表面形态的重要因素。

加工过程中，切削、磨削等过程会对材料的表面形态产生影响。

四、应用1、材料加工表面微结构的研究对传统的材料加工有着重要的指导意义。

可以通过改变材料表面微结构来改善材料的加工性能。

2、材料的改性材料表面微结构也是影响其性质和特性的重要因素。

通过控制材料表面微结构，可以改变材料的光学、导电、磁性等性质。

材料表面结构分析技术研究及应用材料表面的结构特征是决定材料性能的重要因素，因此，表面结构分析技术的研究和应用对于材料科学和工程领域具有重要的意义。

不同的表面结构分析技术可以提供不同的表面形貌和化学成分的信息，包括扫描电镜技术、原子力显微镜技术、X射线光电子能谱分析技术等。

这些技术的优缺点和适用范围都有所不同，因此在实际应用中需要根据具体情况选择合适的技术。

扫描电镜技术是一种常用的表面结构分析技术。

扫描电镜是一种通过对样品表面进行扫描和收集电子信号的技术，可以获得不同精度的表面形貌信息。

其工作原理是利用电子束与样品表面产生相互作用，形成不同的信号，经过对这些信号进行处理可以获得关于表面形貌的信息。

扫描电镜技术可以提供高分辨率的表面形貌图像，同时也可以对样品的化学成分进行分析。

由于扫描电镜的成像分辨率很高，因此可以观察到样品表面的微观结构特征，这对于研究材料表面的结构性质和表面反应过程有重要的意义。

扫描电镜技术在材料科学和工程领域广泛应用，包括材料制备、表面工程、电子材料等。

原子力显微镜技术是一种利用原子力测量样品表面形貌和力学特征的技术。

与扫描电镜相比，原子力显微镜可以在原子尺度下对表面形貌进行观察，在材料领域具有重要的应用价值。

原子力显微镜技术基于材料表面形貌与探针之间的相互作用，通过对探针所受力的测量可以构建出样品表面的形貌和力学特性。

原子力显微镜可以同时获取表面形貌和物理力学特性，如表面硬度、粘附力等。

这种技术已经广泛应用于材料科学、物理学、生物和医学等领域。

X射线光电子能谱分析技术是一种用于分析表面化学成分的技术。

它基于样品表面吸收X射线的能量，然后通过测量样品表面发射的光电子能谱来确定表面元素的种类和含量。

这种技术可以提供材料表面化学成分信息，对于材料表面反应过程、标记和纳米材料等领域有着广泛的应用。

材料表面结构分析技术的研究和发展对于材料领域的进步具有重要的意义。

通过对表面结构的分析和理解，可以为材料设计、表面工程、薄膜制备和电子器件等领域的发展提供更精准的指导。
