12280上、下付巷掘进工作面探放水设计及安全技术措施

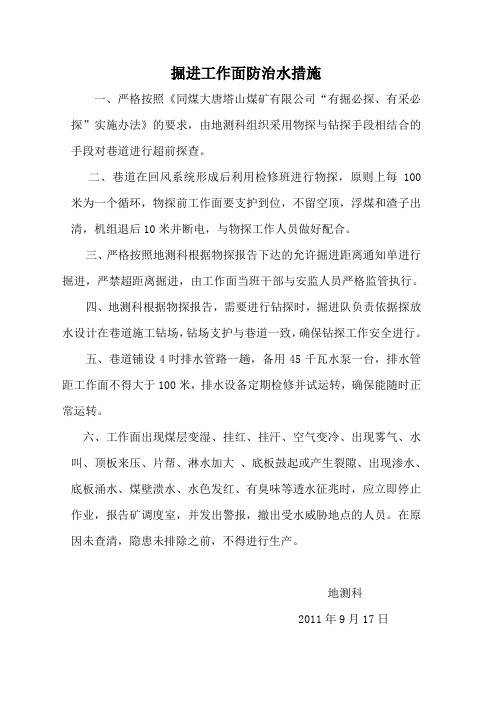

掘进工作面防治水措施
一、严格按照《同煤大唐塔山煤矿有限公司“有掘必探、有采必探”实施办法》的要求，由地测科组织采用物探与钻探手段相结合的手段对巷道进行超前探查。

二、巷道在回风系统形成后利用检修班进行物探，原则上每100米为一个循环，物探前工作面要支护到位，不留空顶，浮煤和渣子出清，机组退后10米并断电，与物探工作人员做好配合。

三、严格按照地测科根据物探报告下达的允许掘进距离通知单进行掘进，严禁超距离掘进，由工作面当班干部与安监人员严格监管执行。

四、地测科根据物探报告，需要进行钻探时，掘进队负责依据探放水设计在巷道施工钻场，钻场支护与巷道一致，确保钻探工作安全进行。

五、巷道铺设4吋排水管路一趟，备用45千瓦水泵一台，排水管距工作面不得大于100米，排水设备定期检修并试运转，确保能随时正常运转。

六、工作面出现煤层变湿、挂红、挂汗、空气变冷、出现雾气、水叫、顶板来压、片帮、淋水加大、底板鼓起或产生裂隙、出现渗水、底板涌水、煤壁溃水、水色发红、有臭味等透水征兆时，应立即停止作业，报告矿调度室，并发出警报，撤出受水威胁地点的人员。

在原因未查清，隐患未排除之前，不得进行生产。

地测科
2011年9月17日。

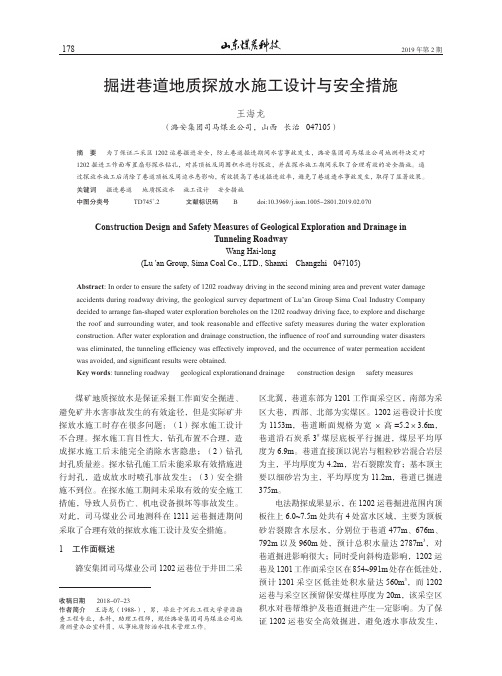

掘进巷道地质探放水施工设计与安全措施王海龙（潞安集团司马煤业公司，山西 长治 047105）摘 要为了保证二采区1202运巷掘进安全，防止巷道掘进期间水害事故发生，潞安集团司马煤业公司地测科决定对1202掘进工作面布置扇形探水钻孔，对其顶板及周围积水进行探放，并在探水施工期间采取了合理有效的安全措施。

通过探放水施工后消除了巷道顶板及周边水患影响，有效提高了巷道掘进效率，避免了巷道透水事故发生，取得了显著效果。

关键词掘进巷道 地质探放水 施工设计 安全措施中图分类号 TD745+.2 文献标识码 B doi:10.3969/j.issn.1005-2801.2019.02.070Construction Design and Safety Measures of Geological Exploration and Drainage inTunneling Roadway Wang Hai-long(Lu 'an Group, Sima Coal Co., LTD., Shanxi Changzhi 047105)Abstract : In order to ensure the safety of 1202 roadway driving in the second mining area and prevent water damage accidents during roadway driving, the geological survey department of Lu’an Group Sima Coal Industry Company decided to arrange fan-shaped water exploration boreholes on the 1202 roadway driving face, to explore and discharge the roof and surrounding water, and took reasonable and effective safety measures during the water exploration construction. After water exploration and drainage construction, the influence of roof and surrounding water disasters was eliminated, the tunneling efficiency was effectively improved, and the occurrence of water permeation accident was avoided, and significant results were obtained.Key words : tunneling roadway geological explorationand drainage construction design safety measures收稿日期 2018-07-23作者简介王海龙（1988-），男，毕业于河北工程大学资源勘查工程专业，本科，助理工程师，现任潞安集团司马煤业公司地质测量办公室科员，从事地质防治水技术管理工作。

探、放水施工安全技术措施一、说明我单位施工的XXXX斜井已进入三期井巷工程，根据钻孔柱状图及已经施工过的井底车场，调车硐室、换装硐室以及南辅助运输大巷揭露岩性推测，岩层主要以煤、炭质泥岩、煌斑岩、砂岩及为主，岩层局部有淋水现象。

为确保井下施工安全，防止水害施工的发生。

坚持“预测预报、有掘必探、先探后掘、先治后采”的方针，落实“放、堵、疏、排、截”综合防治。

特制定本措施。

二、探水方案巷道内随掘进工作面建立疏排水系统。

巷道掘进面探水采取边施工边探水的方式进行，一次探孔深度120米，钻孔超前距20m，即探水后无特殊情况时，正常向前掘进100m，再进行布孔探水。

接着按此工序反复进行探水施工，确定岩层内含水情况，制定安全合理的防治措施。

三、探水工艺1、准备工作（1）探水前必须检查排水系统，保证排水系统能够满足要求，正常运行，备足水泵配件。

将排水沟进行清理，保证流水畅通。

井下工作面探水期间设置排水系统：工作面备两至四台风泵设在巷道内，经风泵转入南辅助运输大巷水窝再由风泵经排水管路排至井底车场临时水仓，在经临时水仓大泵排至地面。

（2）永久支护紧跟工作面，掘进工作面巷道20m支护完好。

（3）将工作面迎脸活矸清理平整，按要求布置好眼位。

2、探水工具探水孔采用ZLJ350型煤矿坑道钻机，￠65mm钻头，￠42mm钻杆。

钻机最大转矩为660N.m，可钻孔深度为200m；钻杆￠42×1000mm长可接钻杆；￠65mm合金钢钻头。

3、探水孔布置每次探水时探水深度不低于120m。

在距巷道底板上500m沿巷道两侧（巷道两墙向里500mm）布置2个探水孔，在巷道拱部距顶板500mm处布置1个探水孔。

探水孔呈扇形布置，两侧探孔按巷道掘进方向分别向巷道两帮外斜插3°拱部探水孔比岩层倾角大2°，便于排水。

附图：探水孔xx4、钻机的固定巷道内没水时钻机可直接安设在巷道内；有水时应先在巷道内铺设方木，方木垫平稳后方可将钻机安设在方木之上。

掘进探眼安全技术措施一、工程概况由于南翼掘进顺槽与邻矿井田边界搭界，各工作面需经过原来房采采空区，为了保证1406、1404、1400、1402、1416及1415掘进运输顺槽及1406回风顺槽掘进的施工安全。

二、探放水原则和措施1、水灾防治实行“查、测、探、防、截、堵、疏”综合防治措施，应严格做到“先探后掘”的原则。

2、在探眼时为了防止巷道积水，距工作面不得大于10米处安装好排水力量不低于30m3/h的排水泵及管路，并到达准运行状态，备齐1～2台备用泵，确保排有水时能准时排出，同时配备木楔以便利填堵眼孔，防止水流向巷道。

3、潜水泵四周的淤煤杂物应准时清理，确保潜水泵能够正常使用。

4、潜水泵损坏后，应准时更换上备用泵，并将损坏的潜水泵准时上井修理，并重新预备备用泵。

5、当涌水量很大、现有排水设备不能满意排水需求时，要准时将工作面供水管路改为排水管路，接备用泵后进展排水，并准时向调度室及有关领导汇报。

6、涌水量很大，实行措施后，仍不能满意需要并危及人身安全时，必需马上停顿作业，组织人员根据规程规定的避灾路线撤离，并准时向调度室汇报。

三、探防火区和有害气体原则和措施1、先对南井采空区进展抽样化验，依据气样结果分析推断，火是否已经熄灭。

假如火已经熄灭，我矿打算在南井立风井处安装一台风机，恢复通风系统，这样井下探巷与采空区贯穿后，会形成负压通风，预防采空区有毒有害气体溢出，造成人员伤亡事故。

2、在施工前必需派专人和瓦斯检查员检查工作面及其回风流中的有害气体浓度，当有害气体浓度超限时必需停顿工作，然后处理，只有在工作面及回风流中有害气体浓度都到达煤矿安全规程的要求时方可打眼。

3、掘进前进方向钻探，眼深50米，然后进展掘进，当剩余深度缺乏10米时，重新布置钻探以保证钻眼深度不小于50米，工作面配备好添堵材料，防止贯穿后，有害气体泄露，准时封闭。

4、井下实行边探边掘，掘进工作面配备双风机、双电源，确保井下正常通风，保证风筒出风量。

编订：__________________单位：__________________时间：__________________工作面探放水安全技术措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6874-98 工作面探放水安全技术措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

根据矿生产安排，为排放车场大量积水，定于在轨道上山C1测点向下23米处施工泄水孔。

特编制本安全技术措施如下：一、施工技术参数：1．泄水孔位置：泄水孔位于轨道上山C1测点向下23米处2．泄水孔深度：泄水孔水平孔深12米，孔径为Ф115mm。

3．钻孔角度：泄水孔方向角：12°53′，泄水孔倾角00二、施工前的准备工作：1. 通风区到机厂检查钻机完好情况，在地面接电试验正常后方可入井。

2. 开钻前通风区安装好供水管，铺设好轨道，以便安装钻机。

3.通风区施工前必须先在施工地点下方2米处挖出水沟，水沟与轨道上山永久水沟挖通，保证施工水能顺利流入水沟。

4.生产技术部负责给定施工位置及角度。

5.打泄水孔时利用附近通讯设施与调度室保持通讯畅通。

6.通风区组织施工人员认真学习本措施。

三、钻机运送过程中的安全措施：1.装运钻机及其他材料时，严禁超宽、超高、偏离矿车重心，必须符合矿车装车规定。

2．装运钻机工作要由专人负责指挥，避免装运过程中损坏钻机，油管要保护好，防止管口被堵死；3．钻机在斜坡运送过程中必须坚持“行车不行人、行人不行车”的制度；4.信号把钩工必须持证上岗，提升前先检查信号灵敏程度，钢丝绳，挡车器，保险绳是否完好，可靠，确认无问题后，方可给信号运送钻机。

内蒙古太西煤集团兴泰四矿探放水安全技术措施井下探放水措施水文地质一、区域水文地质本区气候干燥，雨量稀少，区内沟谷平时干枯无水，山洪暴发始有流水，但区内沟谷发育，且切割较深，排泄条件良好，因此大气降水对矿井开采没有多大影响。

我矿井下煤岩层含水不大，但是在我矿井田范围内，存在浅部小窑和地表露天采坑，因此预防水灾是我矿不可忽视的工作，采掘工作面必须遵循“有疑必探，先探后掘”的原则。

防止上部小煤矿采空区积水，要及时搜集资料掌握上部小矿开采情况，对于小煤矿的采空区积水，要在石门揭煤前进行探放水，并制定探放水措施，严格按要求留设好与相邻矿井的保安煤柱，防止与其打通，造成水灾。

另外，近年来由于上部露天剥离采坑，采空区域不进行合理的处理，为山洪灌入井下造成了极大隐患。

二、井田水文地质条件1、含水层与隔水层据钻孔简易水文观测资料及岩性特征，矿区的含水层有2个，叙述如下：（1）含水层第Ⅱ含水层组：为延安组中砂岩，从一层煤顶界至七层煤底界，平均厚66m，含有2～3层较厚的粗粒砂岩。

其中二1煤层与二2煤层间的粗砂岩平均厚20m，三煤层顶砂岩平均厚22m，三煤层顶砂岩平均厚13m。

根据19号孔抽水试验资料，单位涌水量Q=0.082l/s·m，渗透系数K＝0.128m/d。

水质属淡水。

本含水层组为煤矿内较强含水岩层组。

第Ⅰ含水层组：为直罗组下岩性段砂岩层，岩性为粗粒长石石英砂岩含小砾石，含水层平均厚度为39m。

据8、19号钻孔抽水试验结果单位涌水量Q=0.038～0.069l/s·m，渗透系数K=0.074～0.178m/d。

水质属淡水。

本组亦为较强含水岩层组。

I含水层组以上局部存在短透镜状含水粗粒砂岩，变化很大，极不稳定。

第四系潜水和基岩孔隙水之间水力联系不大。

两个含水层之间通过基岩裂隙和断层破碎带起得水力联系。

（2）隔水层I、II含水层间，即延安组上部（一煤层以上至直罗组底界）岩性多为薄层状粉砂岩与泥岩互层，平均厚87m左右。
