下载文档原格式
MC 系列安全光幕MC4410光栅：光束数为44，光轴间距为10mm的MC系列安全光幕使用说明书目录1 概述1.1 用途 (1)1.2 特点 (1)1.3 标识说明 (2)1.4 客户服务 (2)1.5 更新及公告 (3)1.6 环境保护 (3)2 安全说明2.1 安全须知 (4)2.2 正确使用 (4)2.3 错误使用 (4)2.4 操作人员 (5)3 产品介绍3.1 术语 (6)3.2 检测精度与光轴间距的关系 (7)3.3 技术参数 (7)3.4 工作原理 (9)3.5 规格说明 (10)3.6 技术标牌 (11)3.7 应用案例 (11)4 部件及尺寸说明4.1 部件说明 (13)目录4.2 指示灯说明 (14)4.3 外形尺寸图及选型表 (14)5 MC系列安全光幕的安装5.1 安全距离的计算 (17)5.2 安装位置的确定 (19)5.3 相邻安装时的注意事项 (20)5.4 周围物体反射面的影响 (22)5.5 安装说明 (23)5.6 安装工具 (24)6 接线6.1 MC系列安全光幕I/O接线 (25)6.2 MC安全光幕输出结构及输出波形图 (26)6.3 MC-C安全光幕输出结构及输出波形图 (27)6.4 MC-C1安全光幕输出结构及输出波形图 (28)6.5 MC-C2安全光幕输出结构及输出波形图 (29)6.6 信号线缆 (31)7 调试7.1 安全光幕的调试 (32)7.2 试运行 (33)8 使用、检查与保养8.1 使用注意事项 (34)8.2 检查与保养 (34)9 简单故障检修 (35)1.1 用途MC 系列安全光幕用于对机器和设备周边危险区域的防护，当至少一条光束被遮挡时，MC 安全光幕将输出指定信号通知机器和设备做出相应处理。
MC 系列安全光幕一般应用于危险工作区域检测、人员或物体进入保护、机器人工作区域保护等相关领域。
1.2 特点外观小巧，节省安装空间规格品种多，适用范围广产品保护高度从140mm 到1900mm ，具有多达上百种规格型号可供选择。
灯光系统电路检修技巧灯光系统在我们的日常生活中扮演着重要的角色，无论是在家庭、工作场所还是公共设施中，我们都离不开灯光的照明。
然而，由于长时间的使用或其他原因，灯光系统的电路可能会出现故障。
本文将提供一些灯光系统电路检修的技巧，以帮助大家快速解决灯光问题。
一、安全检查在进行任何电路检修之前，确保自身安全是至关重要的。
以下是一些常见的安全检查步骤：1. 断电：在检修开始之前，确保相关电路已经断开电源。
关闭开关或拔下插头是断电的常用方法。
2. 使用工具：使用绝缘手套、绝缘工具和其他适当的安全设备来进行电路检修。
这些设备可以保护您的安全，防止触电事故的发生。
3. 工作区域：保持工作区域整洁，并确保没有水或其他导电物质存在。
避免在潮湿的环境中进行电路检修。
二、基础故障排除在开始复杂的电路检修之前，首先应该进行一些基础的故障排除步骤，以确定问题的根本原因。
以下是一些常见的基础故障排查方法：1. 更换灯泡：如果灯具无法正常亮起，首先尝试更换灯泡。
有时候问题可能仅仅是因为灯泡的破损或寿命到期。
2. 检查电源：确保电源插座正常工作。
插入其他设备来测试插座是否正常供电。
3. 检查开关：检查开关是否被正确打开或关闭。
有时候问题可能仅仅是因为开关位置不正确。
4. 过载检查：如果一组或多组灯具无法正常工作，检查是否有电路过载的情况。
断开一些灯具，重新测试，看是否能恢复正常。
三、电路故障检修如果基础故障排查无法解决问题，可能需要更深入地检查电路本身。
以下是一些电路故障检修的技巧：1. 检查接线：检查电路的接线是否牢固，没有松动或腐蚀。
重新拧紧插头或更换腐蚀的导线。
2. 测试电压：使用电压测试仪或万用表检查电路的电压是否符合标准要求。
如果电压异常，可能需要更换电源或修复电路中的损坏部分。
3. 连接器检查：检查连接器是否完好无损，没有松动或腐蚀。
重新插拔连接器，确保它们连接良好。
4. 修复断路器：如果灯光电路配备了断路器，当灯光无法正常工作时，检查是否有触发的断路器。
目的：

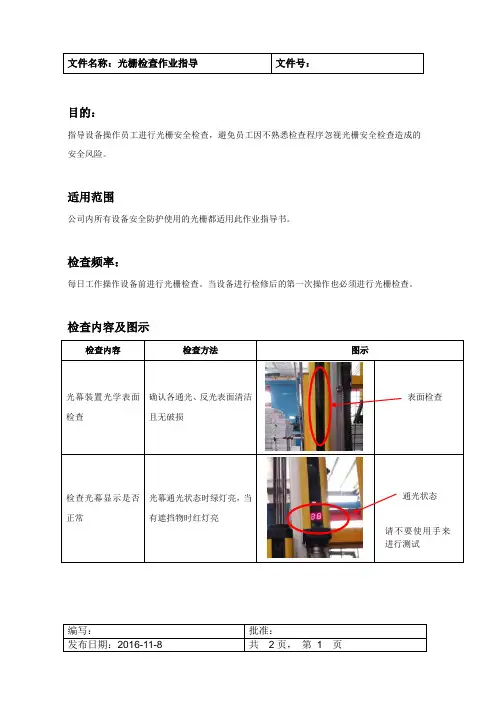

指导设备操作员工进行光栅安全检查，避免员工因不熟悉检查程序忽视光栅安全检查造成的安全风险。
适用范围
公司内所有设备安全防护使用的光栅都适用此作业指导书。
检查频率：
每日工作操作设备前进行光栅检查。
当设备进行检修后的第一次操作也必须进行光栅检查。
检查内容及图示
批准：
批准：
检查结果处理
当员工光栅检查未发现问题时方可进行下一步工作。
当员工发现光栅有安全问题或怀疑有安全问题时，应立即停止进行下一步工作。
并联系你的主管将问题汇报设备维修部门进行维修。
常用仪表故障检查方法及注意事项一、直观检查法。
不用任何测试仪器，通过人的感官（眼、耳、鼻、手）去观察发现故障的方法。
直观检查法分外观检查和开机检查两种。
外观检查内容主要包括：①仪器仪表外壳及表盘玻璃是否完好，指针有否变形或与刻度盘相碰，装配紧固件是否牢固，各开关旋钮的位置是否正确，活动部分是否转动灵活，调整部位有无明显变动；②连线有无断开，各接插件是否正常连接，电路板插座上的簧片是否弹力不足、接触不良，对于采用单元组合装配的仪表，特别要注意各单元板连接螺丝是否拧紧；③各继电器、接触器的接点，是否有错位、卡住、氧化、烧焦粘死等现象；④电源保险丝是否熔断，电子管是否裂碎、漏气（漏气后管子内壁附着一层白色粉末）、损坏，晶体管外壳涂漆是否变色、断极，电阻有否烧焦，线圈是否断丝，电容器外壳是否膨胀、漏液、爆裂；⑤印刷板敷铜条是否断裂、搭锡、短路，各元件焊点是否良好，有无虚焊、漏焊、脱焊现象；⑥各零部件排列和布线是否歪斜、错位、脱落、相碰。
开机检查主要包括：①机内电源指示灯、各电子管及其他发光元件是否通电发亮；②机内有无高压打火、放电、冒烟现象；③有无振动并发出噼啪声、摩擦声、碰击声；④变压器、电机、功放管等易发热元器件及电阻、集成块温升是否正常，有无烫手现象；⑤机内有无特殊气味，如变压器电阻等因绝缘层烧坏而发出的焦糊味，示波管高压漏电打火使空气电离所产生的自氧气味；⑥机械传动部分是否运转正常，有无齿轮啮合不好、卡死及严重磨损、打滑变形、传动不灵等现象。
直观检查一定要十分仔细认真，切忌粗心急躁。
在检查元件和连线时只能轻轻摇拨，不能用力过猛，以防拗断元件、连线和印刷板铜箔。
开机检查接通电源时手不要离开电源开关，如发现异常应及时关闭。
要特别注意人身安全，绝对避免两只手同时接触带电设备。
电源电路中的大容量滤波电容在电路中带有充电电荷，要防止触电。
二、调查法。
通过对故障现象和它产生发展过程的调查了解，分析判断故障原因的方法。

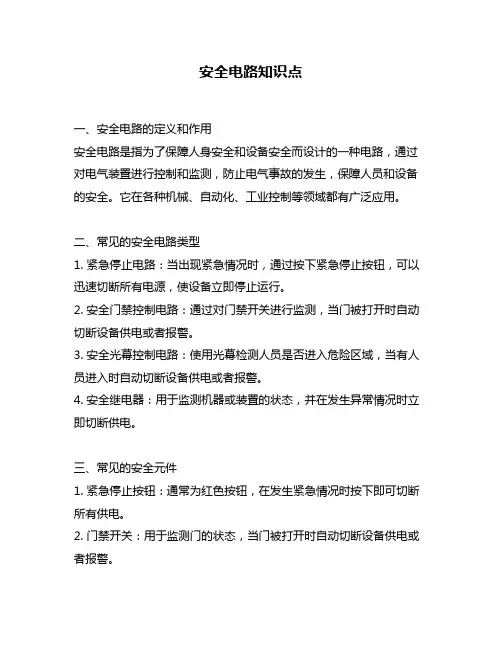

安全电路知识点一、安全电路的定义和作用安全电路是指为了保障人身安全和设备安全而设计的一种电路，通过对电气装置进行控制和监测，防止电气事故的发生，保障人员和设备的安全。
它在各种机械、自动化、工业控制等领域都有广泛应用。
二、常见的安全电路类型1. 紧急停止电路：当出现紧急情况时，通过按下紧急停止按钮，可以迅速切断所有电源，使设备立即停止运行。
2. 安全门禁控制电路：通过对门禁开关进行监测，当门被打开时自动切断设备供电或者报警。
3. 安全光幕控制电路：使用光幕检测人员是否进入危险区域，当有人员进入时自动切断设备供电或者报警。
4. 安全继电器：用于监测机器或装置的状态，并在发生异常情况时立即切断供电。
三、常见的安全元件1. 紧急停止按钮：通常为红色按钮，在发生紧急情况时按下即可切断所有供电。
2. 门禁开关：用于监测门的状态，当门被打开时自动切断设备供电或者报警。
3. 光幕：使用红外线或激光束监测人员是否进入危险区域，当有人员进入时自动切断设备供电或者报警。
4. 安全继电器：用于监测机器或装置的状态，并在发生异常情况时立即切断供电。
四、安全电路设计原则1. 安全优先原则：在设计安全电路时，必须把人身安全放在第一位。
2. 可靠性原则：安全电路必须具有高可靠性，能够保证在任何情况下都能正常工作。
3. 灵敏度原则：安全电路必须具有高灵敏度，能够及时检测到危险信号并迅速采取措施。
4. 简单性原则：安全电路必须尽可能简单，以减少出错的可能性。
五、常见的安全电路故障排除方法1. 检查元件是否损坏或松动；2. 检查接线是否正确；3. 检查控制器是否正常工作；4. 检查信号传输线路是否受到干扰。
六、安全电路的应用1. 机械设备：在机械设备中，安全电路可以用于监测设备状态，避免意外伤害。
2. 自动化生产线：在自动化生产线中，安全电路可以用于监测工人是否进入危险区域，以保证工人的安全。
3. 工业控制系统：在工业控制系统中，安全电路可以用于监测各种传感器和执行器的状态，以保证系统的稳定性和可靠性。

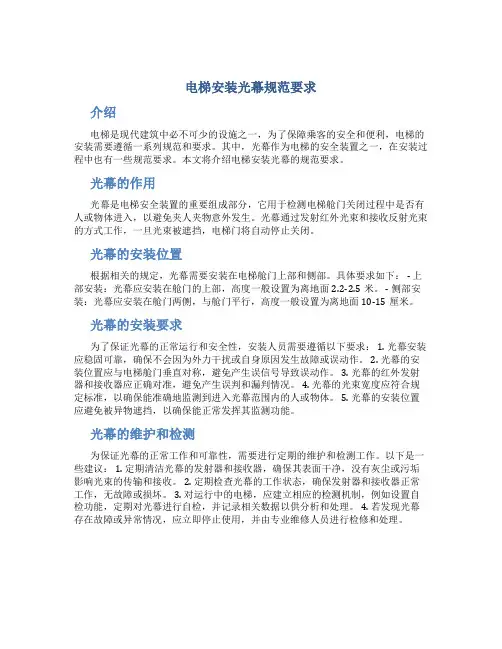

电梯安装光幕规范要求介绍电梯是现代建筑中必不可少的设施之一，为了保障乘客的安全和便利，电梯的安装需要遵循一系列规范和要求。
其中，光幕作为电梯的安全装置之一，在安装过程中也有一些规范要求。
本文将介绍电梯安装光幕的规范要求。
光幕的作用光幕是电梯安全装置的重要组成部分，它用于检测电梯舱门关闭过程中是否有人或物体进入，以避免夹人夹物意外发生。
光幕通过发射红外光束和接收反射光束的方式工作，一旦光束被遮挡，电梯门将自动停止关闭。
光幕的安装位置根据相关的规定，光幕需要安装在电梯舱门上部和侧部。
具体要求如下： - 上部安装：光幕应安装在舱门的上部，高度一般设置为离地面2.2-2.5米。
- 侧部安装：光幕应安装在舱门两侧，与舱门平行，高度一般设置为离地面10-15厘米。
光幕的安装要求为了保证光幕的正常运行和安全性，安装人员需要遵循以下要求： 1. 光幕安装应稳固可靠，确保不会因为外力干扰或自身原因发生故障或误动作。
2. 光幕的安装位置应与电梯舱门垂直对称，避免产生误信号导致误动作。
3. 光幕的红外发射器和接收器应正确对准，避免产生误判和漏判情况。
4. 光幕的光束宽度应符合规定标准，以确保能准确地监测到进入光幕范围内的人或物体。
5. 光幕的安装位置应避免被异物遮挡，以确保能正常发挥其监测功能。
光幕的维护和检测为保证光幕的正常工作和可靠性，需要进行定期的维护和检测工作。
以下是一些建议： 1. 定期清洁光幕的发射器和接收器，确保其表面干净，没有灰尘或污垢影响光束的传输和接收。
2. 定期检查光幕的工作状态，确保发射器和接收器正常工作，无故障或损坏。
3. 对运行中的电梯，应建立相应的检测机制，例如设置自检功能，定期对光幕进行自检，并记录相关数据以供分析和处理。
4. 若发现光幕存在故障或异常情况，应立即停止使用，并由专业维修人员进行检修和处理。
结论光幕是电梯安装中的重要安全装置，其正确安装和维护对于乘客的安全至关重要。
EZ-SCREEN TM2一种具备30mm 分辨率和15m 保护距离的低成本保护系统在危险低的区域保护采用EZ-SCREEN ®2级安全光幕，这是一种比较经济的解决方案。
危险低的环境是指意外事故的发生只会引起一些小的伤害，像肿伤、撞伤、跌伤、夹伤（但没有骨折）、割伤及擦伤。
具备30mm 的分辨率，可以检测小的物体，诸如手掌或脚踝，工作距离可达到15m ，具有广泛的应用。
符合二级的设计标准EZ-SCREEN ®2级满足抗震动、冲击试验、光性能及使用安全标准（IEC61496-1/-2与EN954-1）的二级应用的所有需求，具有连续的自诊断功能和外围设备控制的故障检测功能，是专为低危险程度保护而设计应用的，不建议用在手工危险操作的保护应用。
小巧、简单的两件式系统EZ-SCREEN ®2级是一种小巧的两件式系统，不需要单独的控制器，仅需包含了各自电源和光学同步功能的发射器和接收器即可，除去了DIP 开关功能选择或程序设定的调试功能，只要安装后就可使用。
可选手动或自动复位输出，响应速度快采用EZ-SCREEN ®2级，当遮挡光束消除时，需要自动复位输出可选择带T 的接收器型号，需要手动复位输出（如典型的安全门应用）可选择带L 的接收器型号。
优秀的2级设计具有极快的响应速度，11ms 到25ms 就可使设备迅速停机。
简单明了的诊断EZ-SCREEN ®2级具有非常明显的LED 状态指示灯：• 电源指示• 故障指示（LED 闪烁）• 顶部和底部光束接受指示• 光束或输出状态：遮挡或对准Trip 接收器Latch 接收器发射器3EZ-SCREEN 系统30mm 分辨率、8针M12（Euro 型）针式连接器接线的EZ-SCREEN 二级安全光幕各型号如下：单件或成对采购都可EZ-SCREEN 二级电缆4EZ-SCREEN TM 2级系统套装型号解析安全继电器模块EZ-SCREEN ®2级系统，可以单独购买，成对购买或套装购买，套装型号解析请看以下图示。

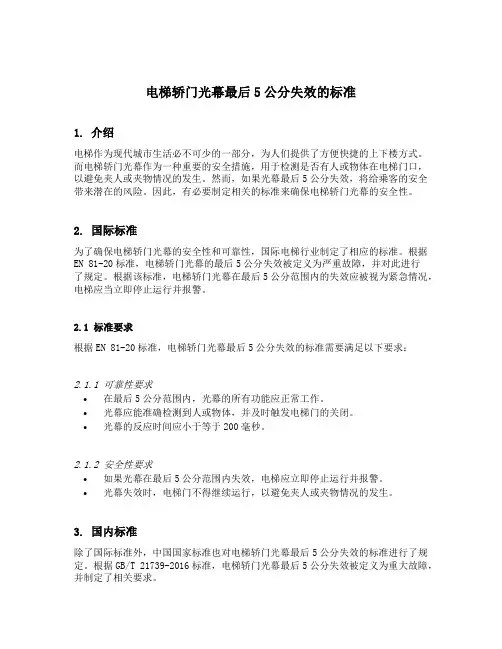

电梯轿门光幕最后5公分失效的标准1. 介绍电梯作为现代城市生活必不可少的一部分，为人们提供了方便快捷的上下楼方式。
而电梯轿门光幕作为一种重要的安全措施，用于检测是否有人或物体在电梯门口，以避免夹人或夹物情况的发生。
然而，如果光幕最后5公分失效，将给乘客的安全带来潜在的风险。
因此，有必要制定相关的标准来确保电梯轿门光幕的安全性。
2. 国际标准为了确保电梯轿门光幕的安全性和可靠性，国际电梯行业制定了相应的标准。
根据EN 81-20标准，电梯轿门光幕的最后5公分失效被定义为严重故障，并对此进行了规定。
根据该标准，电梯轿门光幕在最后5公分范围内的失效应被视为紧急情况，电梯应当立即停止运行并报警。
2.1 标准要求根据EN 81-20标准，电梯轿门光幕最后5公分失效的标准需要满足以下要求：2.1.1 可靠性要求•在最后5公分范围内，光幕的所有功能应正常工作。
•光幕应能准确检测到人或物体，并及时触发电梯门的关闭。
•光幕的反应时间应小于等于200毫秒。
2.1.2 安全性要求•如果光幕在最后5公分范围内失效，电梯应立即停止运行并报警。
•光幕失效时，电梯门不得继续运行，以避免夹人或夹物情况的发生。
3. 国内标准除了国际标准外，中国国家标准也对电梯轿门光幕最后5公分失效的标准进行了规定。
根据GB/T 21739-2016标准，电梯轿门光幕最后5公分失效被定义为重大故障，并制定了相关要求。
3.1 标准要求根据GB/T 21739-2016标准，电梯轿门光幕最后5公分失效的标准需要满足以下要求：3.1.1 技术要求•在最后5公分范围内，光幕的所有功能应正常工作。
•光幕应能准确检测到人或物体，并及时触发电梯门的关闭。
•光幕的触发灵敏度应符合设计要求。
3.1.2 安全要求•如果光幕在最后5公分范围内失效，电梯应立即停止运行并报警。
•光幕失效时，电梯门不得继续运行，以避免夹人或夹物情况的发生。
3.2 设备检测要求根据GB/T 21739-2016标准，电梯轿门光幕最后5公分失效的检测要求如下：1.光幕失效时，电梯应能自动记录故障信息，并通过远程监控系统发送给相关人员。
安全光幕原理安全光幕是一种用于工业自动化领域的安全设备，它通过使用红外光束来创建一道看不见的光幕，用于监测和保护人员免受机器运行过程中可能发生的意外伤害。
安全光幕的原理是基于红外传感技术，通过测量光束的属性来检测是否有物体进入受保护区域，并及时触发相应的安全措施。
安全光幕的工作原理可以简单概括为两个阶段：发射和接收。
首先，发射器发出一束红外光束。
红外光是一种无形的电磁辐射，不会对人体产生任何伤害。
光束通常由红外发射器产生，它会产生一连串快速闪烁的红外光脉冲，形成光幕。
这个红外光幕可以是水平的或垂直的，根据具体的应用需求进行配置。
接下来，光束会被接收器捕捉。
接收器会持续接收光束，并通过红外传感器检测光束的强弱和其他属性。
当没有物体或人员进入光束所覆盖的区域时，接收器接收到的光束强度会处于一个稳定的状态。
然而，当有物体或人员进入光束所覆盖的区域时，光束会在物体上产生反射或散射。
这会导致接收器接收到的光束强度发生变化。
接收器内部的红外传感器能够感知到这种变化，并将其转化为电信号。
接收器会将产生的电信号发送给控制器。
控制器会分析电信号的属性，并根据预设的安全参数进行判定。
如果物体或人员进入了受保护区域，控制器将立即触发紧急停止功能，停止与光幕相关的设备的运行，以防止潜在的危险和伤害发生。
安全光幕的精度和灵敏度是非常高的。
红外传感器能够精确地感知光束的强度变化，即使是微小的变化也能被捕捉到。
这使得安全光幕能够在恶劣的工作环境中可靠地工作，如湿润、尘土飞扬或需要高速运动的场景。
安全光幕的应用十分广泛。
它常用于自动化生产线、机器人操作、包装行业、材料搬运等领域，以保护操作人员免受机器或设备运行过程中的伤害。
与传统的物理防护设备相比，安全光幕无需实体障碍物，可实现更大范围的保护，并提供更高的安全性和灵活性。
然而，安全光幕也有其局限性。
在某些特殊情况下，例如极度强光的环境或部分不透明的物体，光束可能会被干扰或阻挡，导致光幕无法正常工作。
