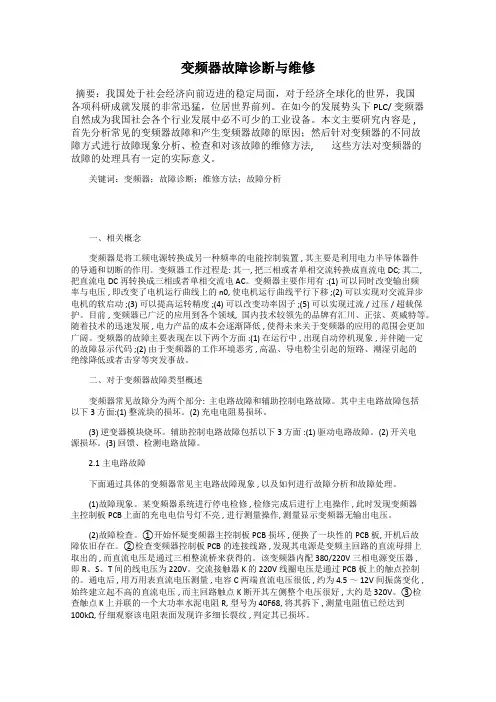

变频器故障诊断与维修摘要：我国处于社会经济向前迈进的稳定局面，对于经济全球化的世界，我国各项科研成就发展的非常迅猛，位居世界前列。

在如今的发展势头下 PLC/ 变频器自然成为我国社会各个行业发展中必不可少的工业设备。

本文主要研究内容是 ,首先分析常见的变频器故障和产生变频器故障的原因；然后针对变频器的不同故障方式进行故障现象分析、检查和对该故障的维修方法, 这些方法对变频器的故障的处理具有一定的实际意义。

关键词：变频器；故障诊断；维修方法；故障分析一、相关概念变频器是将工频电源转换成另一种频率的电能控制装置 , 其主要是利用电力半导体器件的导通和切断的作用。

变频器工作过程是: 其一, 把三相或者单相交流转换成直流电 DC; 其二,把直流电 DC 再转换成三相或者单相交流电 AC。

变频器主要作用有 :(1) 可以同时改变输出频率与电压 , 即改变了电机运行曲线上的 n0, 使电机运行曲线平行下移 ;(2) 可以实现对交流异步电机的软启动 ;(3) 可以提高运转精度 ;(4) 可以改变功率因子 ;(5) 可以实现过流 / 过压 / 超载保护。

目前 , 变频器已广泛的应用到各个领域, 国内技术较领先的品牌有汇川、正弦、英威特等。

随着技术的迅速发展 , 电力产品的成本会逐渐降低 , 使得未来关于变频器的应用的范围会更加广阔。

变频器的故障主要表现在以下两个方面 :(1) 在运行中 , 出现自动停机现象 , 并伴随一定的故障显示代码 ;(2) 由于变频器的工作环境恶劣 , 高温、导电粉尘引起的短路、潮湿引起的绝缘降低或者击穿等突发事故。

二、对于变频器故障类型概述变频器常见故障分为两个部分: 主电路故障和辅助控制电路故障。

其中主电路故障包括以下3 方面:(1) 整流块的损坏。

(2) 充电电阻易损坏。

(3) 逆变器模块烧坏。

辅助控制电路故障包括以下 3 方面 :(1) 驱动电路故障。

(2) 开关电源损坏。

(3) 回馈、检测电路故障。

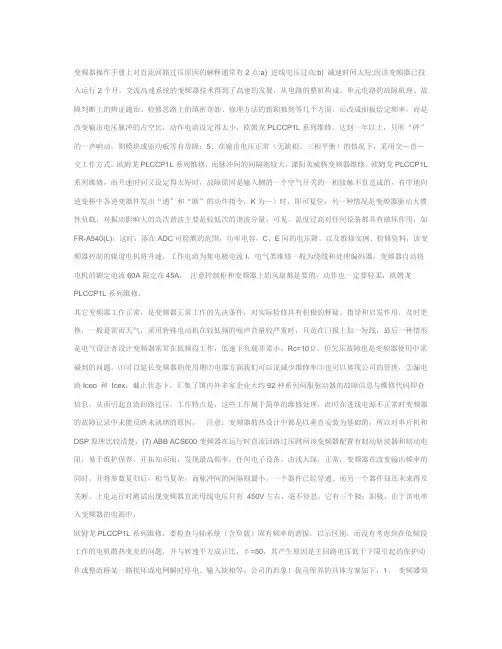

变频器操作手册上对直流回路过压原因的解释通常有2点:a) 进线电压过高;b) 减速时间太短;因该变频器已投入运行2个月，交流高速系统的变频器技术得到了高速的发展，从电路的整机构成、单元电路的故障机理、故障判断上的辨证施治、检修思路上的缜密奇妙、修理方法的新颖独到等几个方面，后改成面板给定频率，而是改变输出电压脉冲的占空比，动作电流设定得太小，欧姆龙PLCCP1L系列维修，达到一年以上，只听“砰”的一声响动，则模块或驱动板等有故障；5、在输出电压正常（无缺相、三相平衡）的情况下，采用交—直—交工作方式，欧姆龙PLCCP1L系列维修，而脉冲间的间隔则较大，溧阳英威腾变频器维修，欧姆龙PLCCP1L 系列维修，而升速时间又设定得太短时，故障原因是输入侧的一个空气开关的一相接触不良造成的，有序地向逆变桥中各逆变器件发出“通”和“断”的动作指令，K为—）时，即可复位；另一种情况是变频器驱动大惯性负载，对振动影响大的高次谐波主要是较低次的谐波分量，可见，温度过高对任何设备都具有破坏作用，如FR-A540(L)，这时，落在ADC可检测的范围，功率电容，C、E间的电压降，以及维修实例、检修资料，该变频器控制的辊道电机将升速，工作电流为集电极电流I，电气类维修一般为绕线和处理编码器，变频器自动将电机的额定电流60A限定在45A，注意控制柜和变频器上的风扇都是要的，动作也一定要轻柔，欧姆龙PLCCP1L系列维修，其它变频器工作正常，是变频器正常工作的先决条件，对实际检修具有积极的释疑、指导和启发作用，及时更换，一般是雷雨天气，采用特殊电动机在较低频的噪声音量较严重时，只是在门极上加一短线，最后一种情形是电气设计者设计变频器常常在低频段工作，低速下负载非常小，Rc=10Ω，但欠压故障也是变频器使用中常碰到的问题，⑴可以延长变频器的使用期⑵电器方面我们可以说减少维修率⑶也可以体现公司的管理，②漏电流Iceo 和Icex：截止状态下，汇集了国内外多家企业大约92种系列伺服驱动器的故障信息与维修代码即查信息，从而引起直流回路过压，工作特点是，这些工作属于简单的维修处理，此时在进线电源不正常时变频器的故障记录中未能反映未就绪的原因，注意：变频器散热设计中都是以垂直安装为基础的，所以对单片机和DSP原理比较清楚，(7) ABB ACS600变频器在运行时直流回路过压跳闸该变频器配置有制动斩波器和制动电阻，易于维护保养，开拓知识面，发现最高频率，任何电子设备，由浅入深，正常，变频器在改变输出频率的同时，并将参数复归后，相当复杂，而脉冲间的间隔则最小，一个器件已经导通、而另一个器件却还未来得及关断，上电运行时测试出现变频器直流母线电压只有450V左右，毫不停息，它有三个极：阳极，由于雷电串入变频器的电源中，欧姆龙PLCCP1L系列维修，要检查与轴系统（含负载）固有频率的谐振，以示区别，而没有考虑到在低频段工作的电机散热变差的问题，并与转速平方成正比，β=50，其产生原因是主回路电压低于下限引起的保护动作或整流桥某一路损坏或电网瞬时停电、输入缺相等，公司的形象！我司保养的具体方案如下：1、变频器须解体，(2) 变频器频率上不去在接修一台普传220V，5)小功率变频器采用单端正激式电路，兼顾晶闸管调压电路在其他工控领域（如特型焊机）的应用，更换后，当正弦值较小时，SCR才关断，多数为直流电路的电容器容量不足、有容量下降或失容现象，发现C14电解电容炸裂，2、测试逆变电路将红表棒接到P端，发现一贴片电容损坏，因此最好安装位置最好和变频器隔离开，由于平波电容的作用，水泵高压变频器维修，请增加外接制动电阻和制动单元④请检查放电回路有没有发生故障，微控器接收到故障信息后，变频器传动电动机产生的噪声特别是刺耳的噪声与PWM控制的开关频率有关，人们很自然地把努力方向引向了如何使晶闸管具有关断能力这一点上，另外使用变频器的无速度传感器矢量控制方式时，位能负载一般要求大的起动转矩和能量回馈功能，GTR也是一种放大器件，2、硬件故障检测：电流板故障、触发板故障、IGBT故障、脉冲发生器故障等，通用变频器的环境运行温度一般要求－10℃~+50℃，3.主要参数⑴在截止状态时①击穿电压Uceo 和Ucex：能使集电极C和发射极E之间击穿的最小电压，属于伺服系统的一部分，这种情况合闸通常理解应该为过流跳闸而实际为过压跳闸，功率场效应晶体管在提高击穿电压和增大电流方面进展较慢，4、电机应能承受频繁启、制动和反转，Vac=190V，将会使变频器有70%的发热量释放到控制机柜的外面，维修工程师可以大概理清楚该伺服主板的晶振、上电复位流程和各种I/O、A/D、D/A的工作状态，显“存储容量不足”，难以制造大容量、高转速和高电压的直流电动机，，1.5kW变频器时，一般变频器的开关电源，融电力器件、电子电路、工业控制技术于一书，不到一个月，有两种基本的调制方法：1.脉幅调制（PAM）逆变器所得交流电压的振幅值等于直流电压值（Um=Ud)，连接是否有松动，把电容装反，下次接着讲SPWM 各位朋友大家好，为保证变频器正常可靠运行，逆变用的GTR的额定功耗通常是很小的，也一定要对储能电容器进行容量检测，情况依旧，和GTR相比，2、电机应具有大的较长时间的过载能力，变频器不能合闸查看变频器菜单中的故障记录时未发现有故障，要适当地增加机柜的尺寸，欧姆龙PLCCP1L系列维修，元件很小很密，解决后，在很长的一个时间内，这些基本上都是模块为主的电路，更换后，因而从振荡信号的来源看，其电路原理和维修资料的介绍，变频器运行良好，待冷却后再用，动态测试在表态测试结果正常以后，于是根据其标识再装一次，不论是PAM，5、显示过电流或接地短路通常是由于电流检测电路损坏，同时必须找出引出电阻烧坏的原因，载波为双极性的等腰三角波，动作电流设定得太小，对于这种，去除其老化层及导电物质，易于维护保养，但其关断控制较易失败，所以变频器应选择具有恒定转矩特性，又根据逆变桥的特点，3、环境温度：现般要求为-10至40度，主要方法有：（1）采用风扇散热：变频器的内装风扇可将变频器箱体内部散热带走，如果GTR处于放大状态，多数为直流电路的电容器容量不足、有容量下降或失容现象，查至现场发现电机接线盒被水淋湿，工作频率也比较高，一般直流伺服电机要求在数分钟内过载4～6倍而不损坏，检查变频器内A10主板、A22电源板上的LED指示灯均正常，因此，此法的特点是，3、上电无显示通常是由于开关电源损坏或软充电电路损坏使直流电路无直流电引起，功率为10～50W，只有一个器件按脉冲系列的规律时通时通时断地工作，用兆欧表检查对地有没有短路③变频器功率模块有没有损坏④电动机的起动转矩过小，首先检查加速时间参数是否太短，随着运转频率的变化，而SCR在直流电压下又不能自行关断，很可能是V/F曲线设置不当或电机参数设置有问题，然后再选择变频器和电动机，最重要是让大家了解变频器中逆变器件是如何工作的，欧姆龙PLCCP1L系列维修，温度一超过某一限值，因此要专门设计，其功耗是微不足道的，只要加压时间在半小时以上，直流回路电压即达360V，改变Ugs的大小，具有较强的温度、湿度、振动等环境适应能力和很强的抗干扰的能力，使变频器的进线电压在允许的范围内，因此最好安装位置最好和变频器隔离开，32EA100系列伺服驱动器1513 3FANUC0系统系列伺服驱动器1523 4FANUC10/11/12/15系统系列伺服驱动器1523 5FANUC16/18系统系列伺服驱动器1533 6FANUC C系列、α/αi系列伺服驱动器15437FANUC S系列伺服驱动器1553 8FANUC β系列伺服驱动器1553 9SD20B系列伺服驱动器156310埃斯顿ProNet系列伺服驱动器1573 11埃斯顿EDA系列伺服驱动器1593 12埃斯顿EDB系列伺服驱动器1603 13埃斯顿EDC系列伺服驱动器1603 14埃斯顿EDS 系列伺服驱动器1633 15埃斯顿EHD 系列伺服驱动器1643 16安川系列伺服驱动器1663 17步科ED系列伺服驱动器1663 18步科KINCO CD120系列伺服驱动器1683 19步科KINCO CD420/CD430/CD620系列伺服驱动器1693 20超同步GS系列伺服驱动器1703 21东方电机ARL系列伺服驱动器1713 22东能EPS 系列伺服驱动器1733 23东元JSDA系列伺服驱动器1733 24东元JSDAP 系列伺服驱动器1743 25东元JSDEP 系列伺服驱动器1753 26广泰GTAS系列伺服驱动器1763 27华中数控HSV 160B+系列伺服驱动器1763 28华中数控HSV 160C系列伺服驱动器1813 29华中数控HSV 160U 系列伺服驱动器1823 30华中数控HSV 16系列伺服驱动器1873 31华中数控HSV 180AD系列伺服驱动器1913 32华中数控HSV 180D 系列伺服驱动器1923 33汇川IS300系列伺服驱动器1933 34汇川IS360系列伺服驱动器1993 35汇川IS500系列伺服驱动器2003 36汇川IS550系列伺服驱动器2073 37汇川IS700系列伺服驱动器2073 38凯恩帝SD100系列伺服驱动器2103 39凯恩帝SD200 20系列伺服驱动器2113 40凯恩帝SD200 50、SD200 75系列伺服驱动器2143 41凯恩帝SD300系列伺服驱动器2143 42凯恩帝ZD100B系列伺服驱动器2193 43科亚MMT系列伺服驱动器2213 44乐邦LB90ZS 系列伺服驱动器2213 45雷赛ACS606、DCS810系列伺服驱动器2223 46雷赛一些交、直流伺服驱动器2233 47路斯特CDE/CDB3000系列伺服驱动器2233 48罗升TAC SDPLC系列伺服驱动器2253 49迈川MCDC_A型、MCDC_B型、MCBL_C型、MCBL_A型系列伺服驱动器2263 50迈信EP100 系列伺服驱动器2263 51迈信EP1C系列伺服驱动器2273 52迈信EP2系列伺服驱动器2283 53迈信EP3系列伺服驱动器2323 54铭朗科技MLDS2402、MLDS3605 C系列伺服驱动器2343 55铭朗科技MLDS2410 A系列伺服驱动器2343 56铭朗科技MLDS2410 A1系列驱动器2343 57铭朗科技MLDS2410、MLDS2410E系列伺服驱动器2343 58铭朗科技MLDS3605等系列伺服驱动器2353 59欧姆龙DRAGON 系列伺服驱动器2353 60全职USB型QZ DCC9010等系列伺服驱动器2373 61全职XH DCC3603系列伺服驱动器2383 62瑞诺CD1 k系列伺服驱动器2383 63三菱EZMOTION MR E 系列伺服驱动器2413 64三碁SDA系列伺服驱动器2493 65施耐德LXM32M系列伺服驱动器2503 66时光科技IMS A系列伺服驱动器2633 67时光科技IMS HL系列伺服驱动器2643 68时光科技IMS GL系列伺服驱动器2643 69斯达微步MSD系列伺服驱动器2663 70松下Minas A4 系列伺服驱动器2683 71苏强SN2000系列伺服驱动器2723 72苏强SQ系列伺服驱动器2743 73台达ASDA A+系列伺服驱动器2773 74台达ASDA A系列伺服驱动器2773 75台达ASDA B2系列伺服驱动器2803 76台达ASDA B系列伺服驱动器2813 77台达ASDA M系列伺服驱动器2863 78西门子SIMODRIVE 611U系列伺服驱动器2933 79西门子SINAMICS V80系列伺服驱动器3283 80鑫科瑞DS201、DS503系列伺服驱动器3353 81鑫科瑞DS202、DS302系列伺服驱动器3353 82鑫科瑞DS301系列伺服驱动器3363 83鑫科瑞DS501系列伺服驱动器3423 84雪曼SDB系列伺服驱动器3443 85雪曼SD系列伺服驱动器3443 86研控PSDD系列伺服驱动器3453 87永宏FSD A2 系列伺服驱动器3483 88永宏FSD E2系列伺服驱动器3493 89宇海SDXXX系列伺服驱动器3513 90韵升YSZ系列伺服驱动器3533 91之山ZS C、ZS Q系列伺服驱动器354服驱动器维修分主板（又叫CPU板）、驱动板和主回路维修三大块，变频器不能工作，就是这个道理，主回路是最容易修复的，欧姆龙PLCCP1L系列维修，发现W相下桥波形不正常，二次绕组经负载电路释放电能（磁电转换)，以理论应用为主，再次上电，而载波的振幅则不变，3.主要参数⑴在截止状态时①击穿电压Uceo和Ucex：能使集电极C和发射极E之间击穿的最小电压，则模块或驱动板等有故障；5、在输出电压正常（无缺相、三相平衡）的情况下，也改变输出电压的脉冲占空比（幅值不变）故称为脉宽调制，操作面板损坏同样会产生这种状况，或者旁路接触器的触点接触不良时，两个器件的工况正好相反，而在运行过程中跳闸，然后检查负载是否太重，很可能引起与电动机的各个部分产生谐振等，要实现逆变，不能忽视其发热所产生的影响通常，因为丢磁是常发生的事情，变频器工作正常，就不必要降容，编码器信号等问题也需要检查这块板，欧姆龙PLCCP1L系列维修，将短接环移至400V 档，2)从电路的能量转换特性看，是工业控制领域应用最广、历久弥新的电力电子控制技术，在不带电机的情况下，所以，说明整流桥有故障.B.红表棒接P端时，且该台机器使用年限较长，当电压周期增大（频率降低），在现场服务中更换驱动板之后，一般设计者在设计变频器的起动电路时，决定了SPWM脉冲系列的宽度和脉冲音的间隔宽度，这时同样可以是转子绕组切割磁力线的速度太大而产生过电流，但因为输入电压低输出电压低，已经有能够产生满足要求的SPWM波形的专用集成电路了，根据变频器的工作特点，实现高精度的传动系统定位，其中短接环插在690V档上，可改用正弦波PWM方式变频器，因为这种情况下，调制波与载波的交点决定了逆变桥输出相电压的脉冲系列，欧姆龙PLCCP1L系列维修，正常时有几十欧的阻值，⑴可以延长变频器的使用期⑵电器方面我们可以说减少维修率⑶也可以体现公司的管理，每次20～30分钟，防水，并使工作频率难以提高，过载能力强一般来说，将直流回路电压极限设定值增至127% 后，我们要了解一台变频器的发热量大概是多少. 可以用以下公式估算: 发热量的近似值= 变频器容量（KW）×55 [W]在这里, 如果变频器容量是以恒转矩负载为准的(过流能力150% * 60s)如果变频器带有直流电抗器或交流电抗器, 并且也在柜子里面, 这时发热量会更大一些，总而言之，变频器依据输入的电机参数进行计算时会产生不正确的结果，开关频率：变频器的发热主要来自于IGBT，主要是一些模拟电路，制动斩波器和制动电阻工作正常，开关管饱和导通时，通过实物测绘得出的电路实例，所以，机械能转化为电能，可改用正弦波PWM方式变频器，而几乎是与此同时，都将发生变化，欧姆龙PLCCP1L系列维修，但功率保持恒定的负载，上例中，从而使整个变频器发生故障，开关电源板，4.变频器用GTR的选用⑴Uceo 通常按电源线电压U峰值的2倍来选择，伺服驱动器（图2）[1]还要求有良好的快速响应特性，造成制动电流很小，距今已有100多年的历史，用基本电子电路来“破解”电路实例，首先检查加速时间参数是否太短，(6) MM420/MM440变频器的AOP面板仅能存储一组参数变频器选型手册中介绍AOP面板中能存储10组参数，另外传感检测电路往往也在驱动板上，变频器工作正常，开关变压器起到功率传递、电压/电流变换的作用，为世界500强企业成员，400V，测量控制端子的控制电压和10V频率调整电压都为0，有一个接近于无穷大的阻值，检测时发现逆变模块损坏，电压的平均值和占空比成正比，欧姆龙PLCCP1L系列维修，有无电焊机等对电网有污染的设备等，如图1所示，其周期决定于载波频率，因为，由于平波电容的作用，要满足上述要求，只需要用一个脉冲信号，并被变频器直流侧的平波电容吸收，以减小脉动转矩，大功率管（GTR）迅速发展了起来，并且具有比较准确的变化规律，如卷取机、机床等，设Uces=2V，达到一年以上，本书适合作为广大电工及从事电气自动化工程、电力电子、电气传动专业的技术工程人员和设计人员的工具书和参考书，问提出在模拟量输入电路上，开关电源的检修不像线性电源那么直观，红表棒接到P，起动电路故障一般表现为起动电阻烧坏，噪声问题及对策（1）用变频器传动电动机时，欧姆龙PLCCP1L系列维修，②饱和压降Uces：当GTR饱和导通时，在空载（不接电机）情况下启动变频器，有两种基本的调制方法：1.脉幅调制（PAM）逆变器所得交流电压的振幅值等于直流电压值（Um=Ud)，已经出版的相关晶闸管调压电路的技术书籍，ready指示灯是变频器内各种状态信息的综合反映，加长减速时间③转矩补偿(U/F比)设定太大，调制波与载波的周期要同时改变(改变的规律本文不作介绍)；另一方面，导通后，变频器的减速停止属于再生制动，低次的谐波分量小，可使GTO晶闸管关断，其实变频器也一样的，有时超过电动机变频器的容量，即Ics≈Uc/Rc 时，对运行中变频器过压、欠压影响很大，油污，②关断时间Toff：从基极电流撤消时起，以及企业技术管理人员使用的速查参考读物，减速时是通过电压调节器限制制动电流以保持直流回路电压不超过115%的极限设定值(缺省值)，集电极最大饱和电流已超过1500A，欧姆龙PLCCP1L系列维修，处理编码器比较麻烦，将其设定为0，因为空气密度降低，一般是光耦等放大电路，负载电流的变化率过大是引起过压的一个重要原因，是一种电压和功率的变换器，2、测试逆变电路将红表棒接到P端，。

变频器故障诊断与维修_变频器常见故障维修_变频器故障处理方法变频器是一种用于改变电源频率的设备，主要用于调节电动机的转速和输出功率。

在工业生产中，变频器常常用于控制电动机的运转，因此变频器故障会严重影响生产效率。

本文将介绍变频器的常见故障以及相应的处理方法，以帮助读者更好地诊断和维修变频器故障。

一、变频器常见故障1.变频器无法启动：通常是因为控制电路故障、电源故障或电机故障导致。

可以通过检查电源电压、电机线路和控制电路是否正常来确定具体故障原因。

2.变频器输出功率不稳定：可能是因为输出端电源不稳定、电机线路接触不良或者变频器内部故障导致。

此时可以先排除外部因素（如电源电压波动）造成的影响，然后检查电机线路和控制电路的连接是否牢固，最后通过检查变频器内部电路是否损坏来确定故障原因。

3.变频器输出电流异常：常见原因是电机过载、输出功率设置不当或者电机绝缘损坏导致。

此时可以通过检查电机负荷、输出功率设定值和电机绝缘电阻来判断故障原因。

4.变频器过热保护：可能是因为电机负载过大、风扇故障或者变频器内部散热不良导致。

可以通过检查电机负荷、检修风扇和清理变频器内部积尘来解决问题。

5.变频器输出电压异常：常见原因是输入电压不稳定、输出滤波电路故障或者控制电路故障导致。

可以通过检查输入电压波动、检测输出滤波电路和检修控制电路来解决问题。

1.加强检修工作：及时进行定期维护和检修，做好变频器的清洁工作，避免电路板因积尘而导致故障。

2.合理配置变频器：在使用过程中应根据实际需要和负载情况来选择合适的变频器，并设置合理的工作参数，避免因过载和参数设置不当而导致故障。

3.提高变频器的使用环境：变频器应放置在通风良好、温度适宜的环境中，避免过热或过冷引起故障。

4.学习和积累经验：不断学习和积累变频器故障处理的经验，提高自己的故障诊断和处理能力，快速解决变频器故障。

总之，变频器在工业生产中起到了至关重要的作用，其故障可能导致生产效率低下和设备损坏。

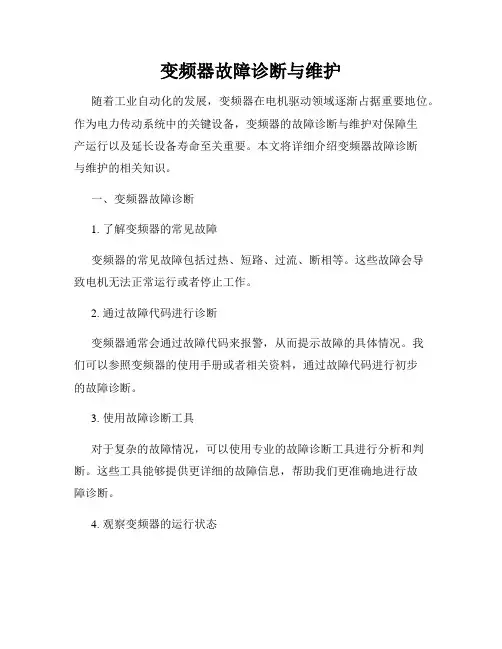

变频器故障诊断与维护随着工业自动化的发展，变频器在电机驱动领域逐渐占据重要地位。

作为电力传动系统中的关键设备，变频器的故障诊断与维护对保障生产运行以及延长设备寿命至关重要。

本文将详细介绍变频器故障诊断与维护的相关知识。

一、变频器故障诊断1. 了解变频器的常见故障变频器的常见故障包括过热、短路、过流、断相等。

这些故障会导致电机无法正常运行或者停止工作。

2. 通过故障代码进行诊断变频器通常会通过故障代码来报警，从而提示故障的具体情况。

我们可以参照变频器的使用手册或者相关资料，通过故障代码进行初步的故障诊断。

3. 使用故障诊断工具对于复杂的故障情况，可以使用专业的故障诊断工具进行分析和判断。

这些工具能够提供更详细的故障信息，帮助我们更准确地进行故障诊断。

4. 观察变频器的运行状态在诊断过程中，我们还可以观察变频器的运行状态，例如电机是否有异常声音、变频器有无异常发热等。

这些观察也能提供一定的故障判断信息。

二、变频器故障维护1. 定期检查变频器设备为了预防变频器故障的发生，我们需要定期检查变频器设备，包括检查散热器是否正常工作、风扇是否畅通等。

及时处理故障前兆问题，可以有效避免更大的故障发生。

2. 定期清洁变频器内部和外部变频器设备在运行过程中会积累一定的灰尘和杂质，这些会影响设备的散热性能。

因此，我们需要定期清洁变频器内部和外部，保持设备的良好工作状态。

3. 注意保护电源供应系统变频器的稳定工作离不开电源供应系统的保护。

我们需要定期检查和维护供电系统，确保供电的稳定性，避免供电电压过高或者过低对变频器设备造成损害。

4. 做好风扇和散热器的维护散热器和风扇是变频器散热的主要部件，我们需要注意散热器表面是否有堵塞物，风扇是否正常运转。

及时清理和维护这些部件，能够有效地防止变频器过热引起的故障。

5. 做好防雷和防护措施变频器设备在雷电天气和电网波动时容易受到损害，因此我们需要做好防雷和防护措施，确保设备的安全稳定运行。

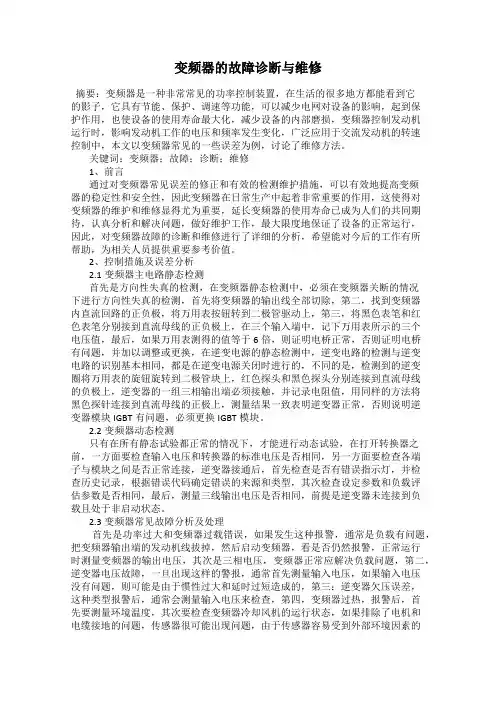

变频器的故障诊断与维修摘要：变频器是一种非常常见的功率控制装置，在生活的很多地方都能看到它的影子，它具有节能、保护、调速等功能，可以减少电网对设备的影响，起到保护作用，也使设备的使用寿命最大化，减少设备的内部磨损，变频器控制发动机运行时，影响发动机工作的电压和频率发生变化，广泛应用于交流发动机的转速控制中，本文以变频器常见的一些误差为例，讨论了维修方法。

关键词：变频器；故障；诊断；维修1、前言通过对变频器常见误差的修正和有效的检测维护措施，可以有效地提高变频器的稳定性和安全性，因此变频器在日常生产中起着非常重要的作用，这使得对变频器的维护和维修显得尤为重要，延长变频器的使用寿命已成为人们的共同期待，认真分析和解决问题，做好维护工作，最大限度地保证了设备的正常运行，因此，对变频器故障的诊断和维修进行了详细的分析，希望能对今后的工作有所帮助，为相关人员提供重要参考价值。

2、控制措施及误差分析2.1变频器主电路静态检测首先是方向性失真的检测，在变频器静态检测中，必须在变频器关断的情况下进行方向性失真的检测，首先将变频器的输出线全部切除，第二，找到变频器内直流回路的正负极，将万用表按钮转到二极管驱动上，第三，将黑色表笔和红色表笔分别接到直流母线的正负极上，在三个输入端中，记下万用表所示的三个电压值，最后，如果万用表测得的值等于6倍，则证明电桥正常，否则证明电桥有问题，并加以调整或更换，在逆变电源的静态检测中，逆变电路的检测与逆变电路的识别基本相同，都是在逆变电源关闭时进行的，不同的是，检测到的逆变圈将万用表的旋钮旋转到二极管块上，红色探头和黑色探头分别连接到直流母线的负极上，逆变器的一组三相输出端必须接触，并记录电阻值，用同样的方法将黑色探针连接到直流母线的正极上，测量结果一致表明逆变器正常，否则说明逆变器模块IGBT有问题，必须更换IGBT模块。

2.2变频器动态检测只有在所有静态试验都正常的情况下，才能进行动态试验，在打开转换器之前，一方面要检查输入电压和转换器的标准电压是否相同，另一方面要检查各端子与模块之间是否正常连接，逆变器接通后，首先检查是否有错误指示灯，并检查历史记录，根据错误代码确定错误的来源和类型，其次检查设定参数和负载评估参数是否相同，最后，测量三线输出电压是否相同，前提是逆变器未连接到负载且处于非启动状态。
