User'sManual 杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司U-PH1-LCCN 3酸碱度氧化还原在线分析仪使用说明书前言感谢您购买本公司的pH/ORP控制器。
本说明书简明地介绍了pH/ORP控制器的操作步骤。
为了确保正确使用本产品，请在使用前先阅读说明书。
注意因本产品的性能和功能会不断改进，本手册内容如有更改，恕不另行通知。
在本手册制作过程中，我们努力确保其内容的准确性。
如果您发现有不妥或错误的地方，请与我们联系。
版本U-PH1-LCCN3第三版2019年4月安全注意事项为了安全使用本产品，操作时请务必遵守此处描述的安全注意事项。
关于本手册请将本手册交于操作者阅读。
在操作之前，请熟读本手册，并对产品有深入了解。
本手册只对产品的功能进行阐述，本公司不保证该产品将适合于用户的某一特殊用途。
本产品保护，安全及改造相关注意事项为了确保安全使用本产品以及由其控制的系统，操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程，则有可能会损坏本产品所提供的保护功能。
对由以上情况产生的质量、性能、功能和产品的安全问题，本公司不承担任何责任。
为本产品及其控制系统安装防雷装置，或为本产品及其控制系统设计安装单独的安全保护电路时，需要借助其他的设备来实现。
如果需要更换产品的零部件，请使用本公司指定的型号规格。
本产品不适用于直接关系到人身安全的系统。
如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶设备、航空设备和医疗器械等。
如有应用，用户有责任使用额外的设备或系统确保人身安全。
请勿改造本产品。
在本手册中使用以下几种安全标志：危险标志，若不采取适当的预防措施，将导致严重的人身伤害、产品损坏或重大财产损失等事故。
警示标志，提醒您对产品有关的重要信息或本手册的特别部分格外注意。
在接通本产品的电源之前，请先确认产品的电源电压是否与供给电源电压一致。

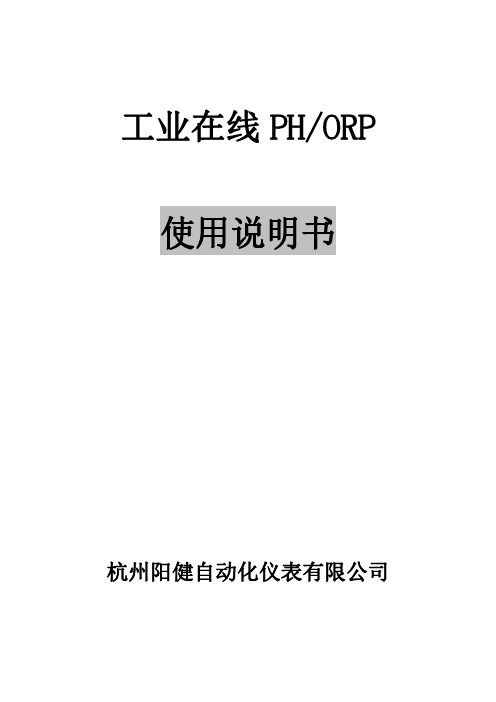

工业在线PH/ORP 使用说明书杭州阳健自动化仪表有限公司目录一技术指标 (1)二仪表安装说明 (2)三电极安装方式 (3)四接线说明 (4)五按键和菜单说明 (5)六仪表设置 (6)七模拟测试 (10)八恢复出厂设置 (10)九注意事项 (10)十电极保养 (11)士出错解答 (12)一、技术指标测量对象pH ORP量程0~14pH-1999~1999mV分辨率0.01pH1mV精确度±0.05pH±1mV稳定性＜0.02pH/24H＜2mV/24H电极校准两点自动校准/温度补偿方式手动或自动温度补偿/开关控制高点、低点两路继电器继电器规格AC250V/3A模拟信号4-20mA输出，最大负载500Ω(可选配第二路4-20mA输出，变送温度值)通讯接口RS485(选配)电源AC220V或DC24V额定功率5W输入阻抗＞1x1012Ω尺寸96x96x97mm开孔尺寸86x86mm显示方式高性能中文液晶，阳光下可视工作条件环境温度:-25~75℃空气相对湿度:≤90%除地球磁场外周围无强磁场干扰二、仪表安装说明在仪表柜或安装面板上开出一个86x86mm的安装方孔，将仪表插入安装孔，固定螺丝，如图2-1所示。
图2-1仪表固定方式三、电极安装方式常见安装方式示意图：图3-1注意事项:1、请不要把PH电极直接投入水中，应使用电极安装支架或流通杯。
（适用于沉入式安装或流通式安装）。
2、安装前请务必使用生料带（3/4螺纹处）做好防水封闭工作，避免水进入PH电极中，造成PH电极电缆线短路。
3、如需接长电极的电缆线，请选用专用的电极缆线，加长时注意小心剥线和接线（切勿用普通线延长电极线，否则会造成测量错误）。
电极线结构如图3-2所示，注意接线的时候一定要剥除3号黑色导电橡胶，防止2号参比线和5号测量线短路，同时要做好接线处的密封和防水处理。
图3-2四、接线说明1测量电极（透明线）11低点控制常闭端2空12低点控制公共端3空13低点控制常开端4参比电极（黑色线）14高点控制常闭端5温补15高点控制公共端6温补16高点控制常开端7B8A17电源AC220V(L)94-20MA-18空104-20MA+19电源AC220V(N)五、按键和菜单说明5.1按键说明“SET”键：用于进入菜单。

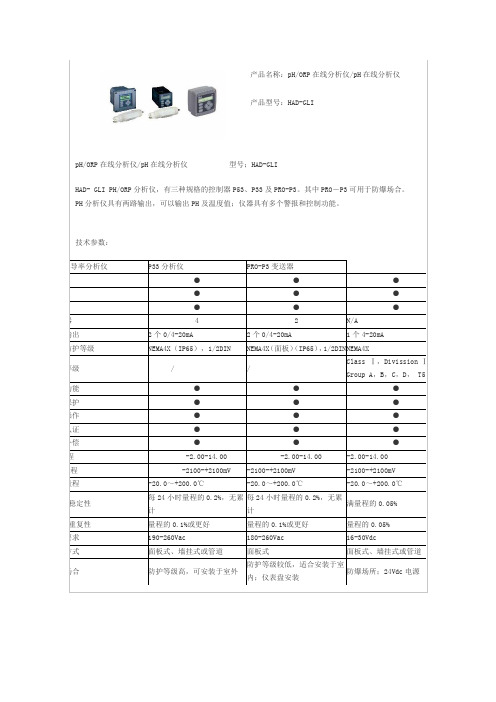

GLI－P53－C仪器操作手册P53型pH/ORP 分析仪© 哈希公司，版权所有．当使用Adobe的免费Acrobat浏览器阅读时，可从GLI的网址获得该仪器操作手册和其他GLI仪器手册。
浏览器可以通过GLI网站链接到Adobe或访问Adobe网站重要安全信息该分析仪符合下列安全标准：FMRC 分类号码 3600、3611和3810（美国）CSA C22.2 编号142和C22.2 编号213（加拿大）EN 61010-1（欧共体）请阅读和遵守下列各项：• 打开分析仪机箱后，用户可能会触摸到机箱内的TB2和TB3电源电压。
这会导致出现危险。
在进入分析仪的这个区域前，务必断开线路电源。
然而，分析仪壳门组件仅维持低电压，操作时是安全的。
• 接线或修理应由专业人员来完成，并且只对断电的分析仪进行操作。
• 一旦分析仪安全出现问题，立即将分析仪断电，以防止任何无意操作。
例如，当出现下列情况时可能为非安全状态：1）分析仪出现明显的损坏2）分析仪无法正常运行或提供指定的测量3）分析仪在温度超过70℃的环境中存放了较长时间。
• 该分析仪必须按照当地相关的规范由专业人员来安装，指导说明包括在该操作指导手册中。
遵守该分析仪的技术说明书和输入等级。
如果不能确定主电源线中的哪一根是零线，使用双刀开关给分析仪断电。
有用的标识符除了安装和操作方面的信息，该指导手册还包括与用户安全有关的警告，与可能的仪器故障有关的小心，以及与重要的和有用的操作指导有关的注意。
小心：小心的标识如上所示，它提醒用户仪器可能出现故障或损坏注意：注意标识如左所示，它告诫用户重要的操作信息设备符号定义该符号是指小心，并提醒用户可能的危险或仪器故障。
在运行前参考该手册。
该符号表明这是一个保护接地接线端子，并提醒用户将该接线端子接地。
该符号是指此处为交流电设置，并提醒用户注意。
保证GLI国际公司保证P53型分析仪从出厂之日起一年内在材料或制作质量方面不会出现问题。
PH/ORP4.0酸碱度/氧化还原在线分析仪使用说明书前言非常感谢贵公司购买我公司生产的酸碱度/氧化还原在线分析仪。
本说明书对仪表可实现的各项功能、接线方法、设置方法、操作方法、故障处理方法进行了详尽的介绍。
在仪表投入运行之前，需详细阅读本说明书，正确掌握使用方法后再进行具体操作，避免由于错误操作造成不必要的损失，如果用本手册上所讲述的以外的方法操作，有时会损坏本仪表提供的保护，如果是因为违反这些注意事项而产生的故障及事故，我公司不承担责任。
使用仪表之前，请仔细阅读本说明书。
在充分理解的前提下，必须由现场相关电气专业类人员才能对仪表进行安装、操作和维护。
错误的安装或操作会导致仪表损坏或人身伤害。
本公司向用户承诺，本仪表供货时所应提供的硬件、附件在材质和制造工艺上都不存在任何缺陷。
从仪表购买之日起开始计算，在质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。
本公司对所有产品一律保证终身维修。
为遵循可持续发展的原则，本公司保留在事先不告知的情况下，对本说明书中所描述的各项性能参数进行修改的权利。
保留在事先不告知的情况下，修订或废止本说明书的权利。
当仪表某些性能参数的修改可能导致严重事故时，本公司必定预先告知用户。
对改进后的仪表，本公司将有新版的使用说明书或改进说明。
若本说明书中的描述与实物存在偏差，请以实物为准。
严禁对仪表进行任何改造！由于擅自改造本产品所造成的事故，本公司概不负责。
本说明书使用的标志说明标志——————————————————————————————————————————1危险请勿在易燃易爆气体或有蒸汽的场所使用仪表。
仪表可正常工作于一般场合，若仪表的故障可能导致重大事故或损坏其它设备，需设置紧急停止电路和保护回路。
运行前务必确认供给电压是否与额定电压一致。
为防止触电、误操作、显示不正常或测量出现较大误差，务必进行良好的接地保护。
务必做好防雷工程设施：共用接地网进行等电位接地、屏蔽、合理布线、适当使用SPD浪涌保护器等。
DMA110 pH/ORP分析仪使用说明书目录1 简介 (2)2 技术指标 (3)3 安装说明 (4)3.1 柜装方法 (4)3.2 接线方法 (4)3.3 操作方法 (5)4 快速标定 (6)5 详细设置 (6)5.1 零点标定 (6)5.2 斜率标定 (7)5.3 报警设定 (7)5.4 4~20mA设定 (7)5.5 485通讯设置（选配） (8)5.6 pH-ORP转换 (8)5.7 本机诊断 (9)6 维护保养 (10)7 附件与备件 (10)8 质量保证 (10)1简介DMA110系列pH/ORP智能分析仪采用功能强大且稳定的工业级微处理器。
可配合各种玻璃电极以及锑电极使用。
DMA110可接收普通电极的mV信号，也可接收数字灵巧电极（选配）的数字信号。
与数字灵巧电极搭配时，可实现两线制数字通讯，维护简单、抗干扰强、传输距离远。
DMA110可广泛应用于水处理、化学工业过程、造纸行业以及食品行业。
内置点阵式LCD，可同时显示当前pH值和温度值，配置菜单简单灵活，使用方便。
本公司的数字灵巧电极（选配）采用了内置的数字模块，将电极的模拟信号与温度信号转换成数字信号传输。
适用于干扰严重的工业现场以及需要长距离连接电极的场合。
数字灵巧电极传输距离可超过300米，且可使用普通线缆。
数字灵巧电极内置专利技术的芯片，可预标定，电极即插即用。
在使用方面，选配安装的数字电极还有以下优点：●预标定功能。
典型应用：更换电极时，实验室只需一台分析仪为新电极标定。
标定后的电极直接装入现场即可，无需将现场已安装的原分析仪拆下放到实验室重新标定。
●即插即用功能。
预标定后的电极直接连接分析仪即可工作，无需重启分析仪。
但需注意数字电极的连接方式：先将前置电路与电极相连，后将前置电路与分析仪相连。
连接顺序错误的话可能会损坏前置电路或电极。
●两线制连接。
数字电极与分析仪之间采用两线制连接，可同时收发电极测量值和温度值。
节省线缆成本。
2技术指标注：“可选”表示该功能属于定制功能。
电气指标3安装说明3.1 柜装方法在仪表柜的面板上开出一个90+1 x 90+1 mm的矩形口。
将仪器从尾部放入矩形切口中，使仪表前部紧靠仪表柜面板。
将本仪表附属的两对金属支架装在仪表壳的上下两面，固定以后拧紧螺丝，将仪表卡在仪表柜上即可。
3.2 接线方法接线图：3.3 操作方法前面板上有如下5个按键。
具体操作方法请见<5 详细设置>。
菜单键，也称为配置键。
在主界面下（即测量界面）按此键进入配置菜单。
在配置界面按此键表示取消配置参数设置退回上一级菜单，每按一次往上退一级直至主界面为止。
标定/选项切换键。
在主界面下按此键进入标定界面。
在配置界面按此键切换要修改的选项或参数。
向上键。
在主界面不起作用。
在配置界面可以数字加一或改变参数。
向下键。
在主界面不起作用。
在配置界面可以数字减一或改变参数。
确认键（或称回车键）。
在主界面不起作用。
在配置界面为确认配置信息。
4快速标定快速标定功能可经过两点标定来确定电极零点、斜率。
本仪表使用25℃时pH为4.00、6.86、9.18的标准缓冲溶液进行标定。
标定前请确保所有接线端子连接正确。
接通电源后稍等片刻，仪表进入主界面（测量界面）。
零点标定前先将电极放入零点标定缓冲溶液。
在仪表面板上按标定键进入快速标定界面，首先出现的是电极零点标定。
屏幕显示当前pH值，以及标准缓冲液的pH值。
标准缓冲液的pH值随温度自动微调（仪表测得的溶液温度或用户设定的温度），如25℃时标准液pH值为6.86的话，在40℃时显示为6.84。
在屏幕显示的实测pH值稳定后，按确定键后会出现“零点标定成功”的提示。
如有问题会在出现提示后返回测量显示主界面，检查问题请见<5.7 本机诊断>。
零点标定成功后自动进入斜率标定界面。
将电极放入斜率标定缓冲液，斜率标定界面显示当前仪表测得的pH值（此值经过零点标定修正过）。
通过向上或向下键选择标准溶液的pH值，此值是与温度对应的标准值。
在屏幕显示的实测pH值稳定后，按确定键后正常情况下会出现“斜率标定成功”的提示，此后返回测量显示主界面。
如有问题会在出现提示后返回测量显示主界面，检查问题请见<5.7 本机诊断>。
注意：为了准确标定仪表，应使用新鲜的标准缓冲液，在标定过程前冲洗电极并用滤纸吸干水分，然后将电极放入标准缓冲液中，轻轻搅拌几下，待读数稳定后再进行标定。
5详细设置5.1 零点标定本仪表使用25℃时pH为6.86的标准缓冲溶液进行零点标定。
接通电源仪表正常显示主界面后（测量界面），按面板的菜单键进入第一级配置界面。
零点标定前先将电极放入零点标定缓冲溶液。
在仪表面板上按上下键选择零点标定，按确定键进入零点标定界面。
屏幕显示当前pH值，以及标准缓冲液的pH值。
标准缓冲液的pH值随温度自动微调（仪表测得的溶液温度或用户设定的温度），如25℃时标准液pH值为6.86的话，在40℃时显示为6.84。
在屏幕显示的实测pH值稳定后，按确定键后正常情况下会出现“零点标定成功”的提示，此后返回第一级配置界面。
如有问题会在出现提示后返回第一级配置界面，检查问题请见<5.7 本机诊断>。
5.2 斜率标定本仪表使用25℃时pH为4.00或9.18的标准缓冲溶液进行斜率标定。
接通电源仪表正常显示主界面后（测量界面），按面板的菜单键进入第一级配置界面。
斜率标定前请确保零点标定已完成。
进行斜率标定操作前请将电极放入斜率标定缓冲液。
在仪表面板上按上下键选择斜率标定，按确定键进入斜率标定界面。
屏幕显示当前仪表测得的pH值（此值经过零点标定修正过）。
通过向上或向下键选择标准溶液的pH值，此值是与温度对应的标准值。
在屏幕显示的实测pH值稳定后，按确定键后正常情况下会出现“斜率标定成功”的提示，此后返回第一级配置界面。
如有问题会在出现提示后返回第一级配置界面，检查问题请见<5.7 本机诊断>。
5.3 报警设定在测量显示主界面下，按面板的菜单键进入第一级配置界面。
按上下键在主配置界面中选择“报警设定”，按确定键进入报警设定界面。
进入报警设定界面后，按上下键改变报警点的值（pH值或ORP 的mV值）。
按选项切换键选择另外的配置项。
本仪表可以设定2组报警点，并可设定回差值。
●上限报警：测量值高于报警设定值时继电器吸合，测量值降低到低于高报警设定值减回差值时继电器释放。
●下限报警：测量值低于报警设定值时继电器吸合，测量值升高到高于低报警设定值加回差值时继电器释放。
设置完成后按确定键保存设置数据并退回到第一级配置界面。
按菜单键则放弃已修改的配置，直接退回第一级配置界面。
5.4 4~20mA设定在测量显示主界面下，按面板的菜单键进入第一级配置界面。
按上下键在主配置界面中选择“4~20mA设定”，按确定键进入4~20mA设定界面。
进入4~20mA设定界面后，按上下键可以改变4mA或20mA对应的值（pH值或ORP mV值）。
按选项切换键在4mA和20mA配置间切换。
仪表会对4mA和20mA的值加以限制，使20mA的设定值始终大于4mA的设定值。
出厂时4~20mA输出对应的pH值范围为0~14pH，用户可以根据实际需求任意设定。
设置完成后按确定键保存设置数据并退回到第一级配置界面。
按菜单键则放弃已修改的配置，直接退回第一级配置界面。
5.5 485通讯设置（选配）在测量显示主界面下，按面板的菜单键进入第一级配置界面。
按上下键在主配置界面中选择“485通讯设置”，按确定键进入485通讯设置界面。
按选项切换键可以在波特率设置和通讯地址设置之间切换。
按向上或向下键可以改变通讯地址或波特率。
设置完成后按确定键保存设置数据并退回到第一级配置界面。
按菜单键则放弃已修改的配置，直接退回第一级配置界面。
5.6 pH-ORP转换本分析仪默认情况下为pH测量分析仪。
本分析仪可将测量对象设置成ORP（须在订货时说明），主测量显示界面和各配置界面将显示ORP的mV值。
在测量显示主界面下，按面板的菜单键进入第一级配置界面。
按上下键在第一级配置界面中选择“pH-ORP 转换”，按确定键进入pH-ORP转换设置界面。
进入pH-ORP转换设置界面后，按上下键在pH和ORP之间变换。
设置完成后按确定键保存设置数据并退回到第一级配置界面。
按菜单键则放弃已修改的配置，直接退回第一级配置界面。
5.7 本机诊断本机诊断功能可以诊断电极输出的mV信号；可以诊断4~20mA模块是否工作及其输出是否准确；可以诊断RS485通讯是否正常（选配）。
另外，在使用数字灵巧电极的情况下，还可以诊断本分析仪与数字灵巧电极的通讯是否正常。
在测量显示主界面下，按菜单键进入第一级配置界面。
按上下键在第一级配置界面中选择“本机诊断”，按确定键进入本机诊断界面。
进入本机诊断界面后，按上下键可以选择和电极信号诊断、4~20mA诊断和485诊断。
选择电极信号诊断选项，进入电极mV信号诊断界面，显示如下。
用户可以观察电极mV信号变化。
第二行显示被测液pH值；第三行显示电极实测mV值；第四行显示被测液温度。
选择4~20mA诊断选项，进入4~20mA诊断界面，显示如下。
准备一台高显示精度的4~20mA显示仪表作为标定表，将本仪表的4~20mA输出端与标定表连接。
进入4~20mA功能诊断界面后，屏幕显示的pH值将从0.00开始以0.01的步进值一直累加至14.00，同时显示与当前pH值对应的4~20mA电流输出值。
观察标定表的4~20mA显示值与本仪表显示的电流值可以计算出电流输出误差。
按确定键可以暂停电流值的变化，再按确定键则电流值继续逐步增大。
6维护保养请在环境温度和空气湿度符合本产品规定的场合使用。
可以使用软布擦除仪表显示屏和表壳其它部位的灰尘和污物。
DMA110分析仪表具有自诊断功能。
在4~20mA输出异常或者数字电极使用异常的情况下，请先使用自诊断功能对故障有个初步的了解。
本产品不包含可由用户维修的部件。
在无法解决故障的情况下，请联系本公司的售后服务部门。
7附件与备件本产品包括一套共3袋pH缓冲剂，在25℃时可调出pH值为4.00、6.86、9.18的标准缓冲溶液。
pH缓冲剂属于易耗品，不在质保范围内。
玻璃电极的使用寿命与现场环境相关，不在质保范围内。
8质量保证本产品提供一年质保，自销售合同签订日起。
产品质保不包括由于使用不当所造成的损坏。
如需维修，请寄回本公司并承担运费。
寄回时需确定包装良好以避免运输途中损坏。
