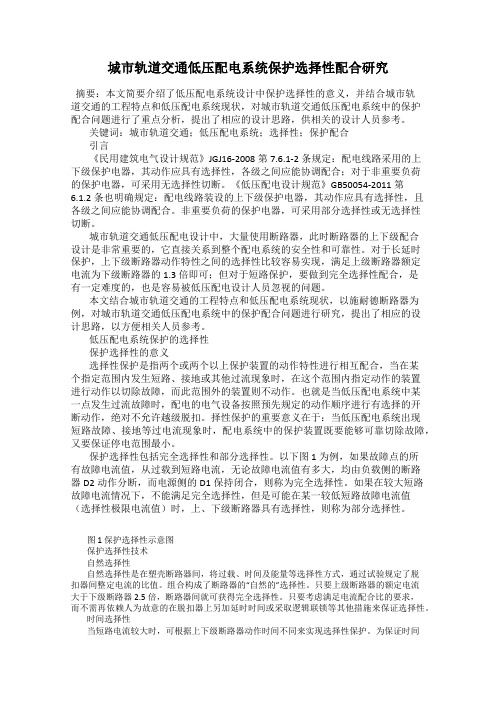

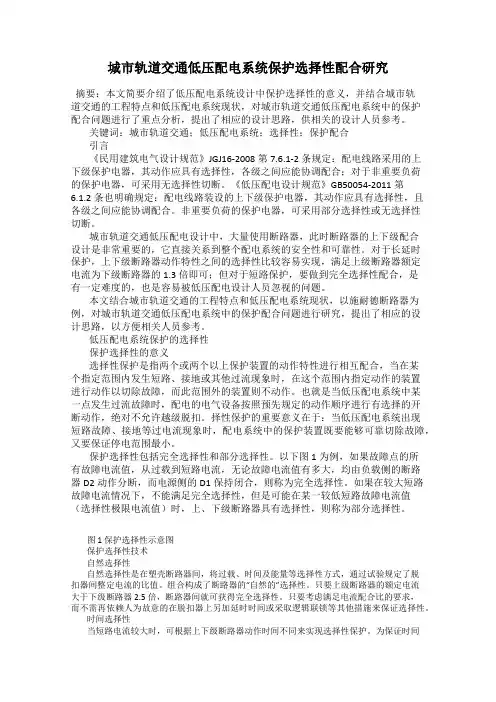

城市轨道交通低压配电系统保护选择性配合研究
城市轨道交通低压配电系统保护选择性配合研究摘要：本文简要介绍了低压配电系统设计中保护选择性的意义，并结合城市轨道交通的工程特点和低压配电系统现状，对城市轨道交通低压配电系统中的保护配合问题进行了重点分析，提出了相应的设计思路，供相关的设计人员参考。
关键词：城市轨道交通；低压配电系统；选择性；保护配合引言《民用建筑电气设计规范》JGJ16-2008第7.6.1-2条规定：配电线路采用的上下级保护电器，其动作应具有选择性，各级之间应能协调配合；对于非重要负荷的保护电器，可采用无选择性切断。
《低压配电设计规范》GB50054-2011第6.1.2条也明确规定：配电线路装设的上下级保护电器，其动作应具有选择性，且各级之间应能协调配合。
非重要负荷的保护电器，可采用部分选择性或无选择性切断。
城市轨道交通低压配电设计中，大量使用断路器，此时断路器的上下级配合设计是非常重要的，它直接关系到整个配电系统的安全性和可靠性。
对于长延时保护，上下级断路器动作特性之间的选择性比较容易实现，满足上级断路器额定电流为下级断路器的1.3倍即可；但对于短路保护，要做到完全选择性配合，是有一定难度的，也是容易被低压配电设计人员忽视的问题。
本文结合城市轨道交通的工程特点和低压配电系统现状，以施耐德断路器为例，对城市轨道交通低压配电系统中的保护配合问题进行研究，提出了相应的设计思路，以方便相关人员参考。
低压配电系统保护的选择性保护选择性的意义选择性保护是指两个或两个以上保护装置的动作特性进行相互配合，当在某个指定范围内发生短路、接地或其他过流现象时，在这个范围内指定动作的装置进行动作以切除故障，而此范围外的装置则不动作。
也就是当低压配电系统中某一点发生过流故障时，配电的电气设备按照预先规定的动作顺序进行有选择的开断动作，绝对不允许越级脱扣。
择性保护的重要意义在于：当低压配电系统出现短路故障、接地等过电流现象时，配电系统中的保护装置既要能够可靠切除故障，又要保证停电范围最小。
低压断路器的选型和整定
低压断路器的选型和整定低压断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。
断路器的分类（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。
框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。
在正常的条件下，可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。
框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。
（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
塑壳式断路器一般用于配电馈线控制和保护，小型配电变压器的低压侧出线总开关，动力配电终端控制，也可用于各种生产机械的电源开关。
低压配电系统
K =
al 0' al 0
多种导线旳允许载流量可查有关设计手册。
2.中性线截面旳选择 在三相四线制系统（TN或TT系统）中，正
常情况下中性线经过旳电流仅为三相不平衡电流、 零序电流及三次谐波电流，一般都很小，所以中 性线旳截面可按下列条件选择:
① 一般三相四线制线路旳中性线截面AN应 不不大于相线截面Aφ旳50%，即
会产生电压损失（又称电压损耗）。所谓电压损 失，是指线路首末端线电压旳代数差，即
ΔU=U1-U2 如以百分值表达，则 ΔU%=(U1-U2)/UN×100%
为确保供电质量，高下压输配电线路电压损
失一般不超出线路额定电压旳5%（即 ΔUal%≤5%）；对视觉要求较高旳照明线路， ΔUal%≤2%。假如线路旳电压损耗值超出了允许 值，应合适加大导线旳截面，减小配电线路旳电
（2） 配电设备集中，检修比较以便。 （3）有色金属（线路）消耗量较多，需要 旳开关设备较多。
2.放射式接线旳合用范围 这种接线方式多用于设备容量大或对供电可
靠性要求高旳设备配电。 （1） 容量大、负荷集中或主要旳用电设备。 （2） 需要集中控制旳设备。 （3） 有腐蚀性介质和爆炸危险等场合不宜
将配电及保护开启设备放在现场旳场合。
线路总旳电压损失为
ΔU=ΔU1+ΔU2 =（P1R1+P2R2+Q1X1+Q2X2）/UN =∑(PiRi+QiXi)/UN
【例7-2 】试校验例7-2所选线路旳电压损失.
7.3 低压配电系统及电气开关设备、保护装 置旳选择计算
一.低压熔路器旳选择与校验
熔体电流旳选择如下所述。
1 对于保护电力变压器旳熔断器，其熔体电流可 按下式选定:IN，T=(1.5～2)IN，T
低压断路器和熔断器的选择及应用
低压断路器和熔断器的选择及应用作者：王刚周罡檀心来源：《科技视界》2014年第29期近年来随着科学技术的发展和人民生活水平的提高，低压断路器和熔断器在电力配电系统中被广泛应用，为了保证其可靠性和安全性，低压断路器和熔断器的选型已成为终端低压配电系统设计的一项重要内容。
作为电力配电线路的一种常用保护设备，低压断路器和熔断器是一种不仅可以直接接通和断开电源，正常用电负荷电流和过负荷电流，还可以接通和断开短路电流的开关电器。
断路器和熔断器都具有短路保护及过负载保护功能。
但是由于保护原理不同，断路器是通过电流的磁效应作用于电磁脱扣器来实现对配电线路的短路保护功能，通过电流热效作用于热脱扣实规对配电线路的过载保护，断路器的两种保护功能均是对电路中瞬间电流加大的保护；熔断器则是利用电流流经导体使导体发热，直到热量超过导体熔点后融化导体而断开电路保护电器和线路不被烧坏。
熔断器的熔断是电流和时间共同作用的结果。
1 低压断路器和熔断器的结构及其各自的特点低压断路器的外壳、框架采用塑胶压制而成，将触头、灭弧室、各种脱扣器，辅助触头与操作机构等附件都封闭于塑料绝缘壳中，具有结构紧凑，解除防护好，操作容易，安装使用方便，基本不需维护等特点。
一般多采用手动操作，大容量可选择电动分合闸。
额定电流10-1600A，短路分断能力为15-150kA。
过电流脱扣器分为电磁式和电子式两种。
一般电磁式脱扣器，仅有过载长延时及短路瞬时二段保护方式；电子式脱扣器，有过载长延时、短路短延时、短路瞬时及接地故障三段或四段保护方式，现已正朝着智能化的方向发展，并具有较好的分段能力、动稳定性和较完善的选择性保护功能，被广泛应用于低压配电系统和各级线路的保护。
另外，微型断路器也出现了，具有体积小、分断能力高、限流性能好、操作灵便、型号规格齐全及模块化结构等优点，可以方便地在单极基础上组合成二极、三极和四极微型断路器，广泛使用在100A以下的分支干线及末端配电支路中。
低压配电柜上SPD的选择和安装
低压配电柜上SPD的选择和安装为防止或减少雷击电涌或暂时过电压造成低压配电柜设备的损坏，一般安装电涌保护器，即SPD，本文将列述SPD的选择与配置要点及安装方式。
标签低压配电柜；SPD；参数SPD，又名电涌保护器，是目前在限制瞬态过电压和分走电涌电流的器件，也被称为“避雷器”或“过电压保护器”。
一般用于防止和减少建筑物雷击或暂时过电压造成的低压电气设备的损坏，尤其是在建筑物内低压配电柜上安装SPD，以防止与减少雷击等问题。
国际标准中，对共用接地系统、信息系统的等电位连接、特殊装置或场所的等电位联结、SPD安装都有要求与规范标准。
1 SPD的选择用于低压配电器的SPD可分为电压开关型SPD、限压型SPD、组合型SPD 等三大类，这三类SPD的型式试验也对应地分为Ⅰ级Iimp、Ⅱ级In和Imax、Ⅲ级Uoc，其是Ⅰ级试验中的冲击电流使用波形为10/350µs，是首次雷击的雷电流参数，已被IEC（国际电工委员会）和GB50057所采用。
除此之外，SPD还可按使用地点、是否可接触、安装方式、脱离器的情况、有无串联阻抗等条件对其进行分类。
1.1 SPD的性能参数1.1.1 最大持续运行电压Uc：SPD的额定电压，可以持续加在SPD上，不会使SPD动作的最大交流电压有效值或直流电压值，这一数值是根据SPD所在的低压配电柜型式和供电质量来进行选择的，如果选低了会出现经常性误动作，对配电柜系统产生一定的影响，反之则可能带来残压或电压保护水平偏高，使保持功能受到影响。
1.1.2 电压保护水平Up：SPD能起到限制电压的性能参数。
电压开关型的SPD为电压保护水平，简称保护电平；限压型SPD为残压，此值的选择主要是根据被保护电气线路和设备的绝缘耐冲击过电压额定值而言。
1.1.3 冲击电流Iimp、标称放电电流In：SPD必须能够承受预期通过冲击电流Iimp、标称放电电流In的雷电流，Iimp冲击电流Iimp值适用于Ⅰ型SPD，即电压开关型SPD；In标称放电电流则适用于Ⅱ级和Ⅲ级SPD，即限制级与组合级。
低压配电设计规范
低压配电设计规范一、引言低压配电设计是电力系统中至关重要的一环，其合理性和安全性直接影响着电力供应的可靠性和稳定性。
为了确保低压配电系统的设计满足相关标准和要求，本文将详细介绍低压配电设计规范。
二、设计准则1. 设计依据低压配电设计的依据包括国家、地方和行业的相关标准规范，以及现场工程的具体需求。
设计人员应仔细研究、理解并合理应用这些标准，确保设计方案的合理性和安全性。
2. 设计原则（1）安全性原则：确保配电系统的安全运行，避免火灾、电击和其它事故的发生。
包括选择合适的设备、合理布置回路、设置过载和短路保护等。
（2）可靠性原则：确保配电系统的供电可靠性，避免因电力中断导致生产损失。
包括备份供电方案、可靠的设备选择、合理的回路布置等。
（3）经济性原则：在满足安全和可靠要求的前提下，尽量节约成本，提高投资效益。
包括适当选用经济实用的设备、优化回路布置和减少线路损耗等。
三、基本设计要求1. 设计输入（1）供电方式：明确供电方式，如市电供电、发电机供电等。
（2）用电负荷：准确估计用电负荷，包括峰值负荷、平衡负荷等。
（3）供电可靠性要求：根据用电设备的重要性和特殊要求，确定供电可靠性等级。
（4）电源容量：根据用电负荷和供电可靠性要求，确定电源容量和备用容量。
2. 线路设计（1）导线材料选择：根据电流负荷、线路长度等因素，选择合适的线材材料和规格。
（2）线路布置：根据现场条件和安全要求，合理布置线路，避免干扰和交叉。
（3）线路保护：设置过载保护和短路保护装置，确保线路的安全运行。
3. 设备选择（1）开关设备：选择符合国家标准的开关设备，确保其质量和可靠性。
（2）配电箱和配电柜：根据用电负荷和供电可靠性要求，选择合适的配电箱和配电柜。
（3）其他设备：如交流电源、UPS电源等，根据需求合理选择。
4. 配电变压器（1）容量选择：根据用电负荷和供电可靠性要求，选择合适的配电变压器容量。
（2）变压器布置：根据现场条件和变压器的运行要求，合理布置变压器。
低压配电中断路器的选型方法
低压配电中断路器的选型方法摘要：现阶段数据中心、医院、养老院、交通、旅游、酒店等第三产业将快速发展，配套相应低压配电将再次迎来高速发展阶段，而在低压配电中断路器的选型是否科学合理经济，当设备中任何一点发生的故障位于故障上游的保护装置应立即清除，则所有其它保护装置均不受影响，一条线路上的一个故障不会导致其它线路供电中断，这些关系到整个供电系统的安全可靠运行，从而直接和间接的影响着以上行业的健康发展，本文将对低压配电中断路器的选型进行浅析，以供电气相关设计人员参考。
关键词：数据中心；医院；养老院；酒店；轨道及高速公路；低压配电；断路器；选型1 低压断路器介绍IEC 60947-2 定义：能接通、承载和分断正常电路条件下的电流，也能在规定的非正常条件下(如短路)接通、承载电流一定时间和分断电流的一种机械开关电器。
1.1.低压断路器一般分类低压断路器分类方法较多，其中应用较为广泛的分类有：按用途、按设计型式分类、按安装形式、按IEC建议、按灭弧介质、按保护性能等分类。
1.1.1低压断路器按用途分类可分为配电用低压断路器、电动机保护用断路器、照明用微型断路器、剩余电流保护器，详见图1。
图1 低压断路器按用途分类1.1.2 按设计型式分类按设计型式分为开启式(原万能式或框架式)和塑料外壳式或模压外壳式。
1.1.1.按安装形式分类（1）框架低压断路器按安装形式分固定式和抽屉式两种。
（2）塑壳低压断路器安装形式分固定式和抽屉式、插入式三种。
1.1.4 按IEC对断路器分类，见图2图2 按IEC对断路器分类1.1.5 按灭弧介质分类低压断路器按灭弧介质分为空气断路器和真空断路器。
1.1.6 按保护性能分类按保护性能分为选择性保护和后备保护两种。
一般而言，一个有效的保护系统必须达到：检测事件发生的内容和位置、识别区域内选择性异常，但可接受的情况和故障情况，避免不必要跳闸，以防系统内正常部分设备被不合理地中断快速做出反应，以限制损害(设备毁坏、缩短寿命等)、保障供电的连续性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压配电系统保护的选择性和设备选择摘要：系统保护的选择性是连续供电的重要保证，本文对实现系统保护选择性的条件，确定保护选择性的方式，正确选择断路器和负荷开关等间题进行了探讨。
关键词：“自然的”选择性, 准延时选择性, 能量选择性,具有隔离开关功能的负荷开关(Switch disconnector)1 系统保护选择性的现状保护的选择性是配电系统质量的一个重要标准。
现在如果看看工程的设计图纸，不难看到许多配电系统保护的选择性是不合格的。
这是有其历史原因的。
以前低压配电系统的保护电器以采用熔断器为主的时期，系统保护选择性的设计是比较容易的。
核算两级间的熔体额定电流比是否合格就可以了。
以后，配电系统的保护电器广泛采用了断路器，由于客观条件的限制，当时我国断路器的制造水平有限，具有选择性的断路器品种很少。
要满足保护选择性要求，只有靠有短路短延时保护的断路器。
在这种情况下，全系统要实现选择性保护是困难的。
因此只好重点保证重要负荷的连续供电，实现部分环节的保护选择性了。
从低压配电设计规范及大众广为使用的低压配电各级间应选择性分护选择性就可以了。
长期以来，大家习惯了这种模式。
对配电系统的保护选择性间题未作深究。
也无人要求必须保证系统的选择性。
因此表现在配电系统设计图纸上保护选择性不合格就是自然的事了。
现在，由于电器制造技术不断进步，断路器保护选择性技术的提高，各种选择性型技术的推出，使得我们可以重新认识讨论这一间题。
目前我们可以说，采用断路器的配电系统实现保护选择性已具备条件了。
本文拟就这一间题提出一些建议，以供有关人士研究讨论。
2 现代断路器与各型保护选择性技术现代电器制造技术的发展，断路器不断更新，保护选择性技术不断改进，推出了各种保护选择性技术。
准延时选择性(pseudo—time discrimnation，另有译为虚拟时间选择性)当上下两级均为断路器级联时，大的短路电流受到了下级限流型断路器的限流。
实际的短路电流和持续时间大大地减小。
上级断路器脱扣器检测到的电流比没有限流型下级断路器值小得多。
将此实际的短路电流在上、下两断路器的时间/电流曲线上进行比较，相当于在两断路器之间具有一等效的短的时间差。
使得下级断路器快速跳闸，而上级断路器保持闭合，上下级断路器之间达到保护选择性配合。
此时间差随预期短路电流增大而大大减小。
它不是人为有意设置的延时时间，这个时间称为准延时(pseudo—time)。
当上、下两级均采用限流型断路器时，由于上级断路器限流对下级断路器限流的增强作用，提高了下级断路器的分断能力。
下级断路器的分断电流比其原所规定的分断电流要大。
这种做法是符合IEC364—4—条规定的。
对于选择性来说，由于级联，提高了选择极限电流值，相应于增大了选择性的准延时，提高了保护选择性。
2 2逻辑选择性(亦称为ZSI区域选择性联锁)上下级断路器之间设置逻辑联锁。
当下级断路器保护区发生故障，电流大于脱扣器整定值时，给上级断路器发出逻辑等待命令，使上级脱扣器延迟脱扣，而下级断路器立即脱扣跳闸，切除故障。
当上级断路器保护区内发生故障时，不会接收到等待命令，断路器立即跳闸，迅速切除故障。
这就可保证各级间保护的选择性。
ZSI也可附加于时间选择性系统，用以减少或消除故障的时间，有利于减小故障电流热应力和电动应力造成的损害。
2 3 能量选择性(Ener——based disc discrimination)若上、下级均采用普通断路器，当短路电流超过两断路器脱扣器的整定值时，断路器同时动作，保护无选择性。
如果断路器设了能反映短路电流能量(fR尚t)的脱扣器，而且下级断路器的额定电流小于上级断路器，启动下级断路器脱扣器所需的能量也小于上级断路器。
凶此在故障时两断路器都检测到短路电流，下级断路器限流非常快，上级断路器产生的能量使脱扣器动作所需的时间大于下级断路器，故下级断路器迅速先行跳闸，上级断路器保持闭合，两断路器的保护得到了配合。
施耐德公司开发的Compact Ns 100～630 A塑壳断路器就实现了这一目标。
断路器采用双旋转触头，当短路电流达到某值时，由于磁斥力使触头在外壳内转动，并产生强大电弧能量，使壳内气体膨胀产生很大压力，推动活塞以极快的速度使断路器瞬动脱扣。
在触头斥开大约3ms就将断路器分断：这就是能量脱扣。
它有很强的限流能力，例如Compac t Ns l00A塑壳断路器的分断能力可达150kA。
这种断路器非常有利于保护选择性的配合。
2 4“自然的”选择性断路器间的保护选择性是比较复杂的。
为了使用方便，施耐德公司推出了断路器“自然的”选择性概念，以便用户使用。
它是在Compact Ns100～630A塑壳断路器间，将过载、时间及能量等选择性方式，通过试验规定了脱扣器间整定电流的比值。
组合构成了断路器的“自然的”选择性。
粗略地说，只要上级断路器的额定电流大于下级断路器倍，断路器间就可获得完全选择性。
即在下级断路器保护区发生故障短路的电流一直大到下级断路器的极限分断电流值的范围内。
断路器都能有选择性的切除故障，这就保证了完全选择性。
这好像与在采用熔断器保护的配电系统内，只要上下级熔体电流的比值大于某值，就可获得选择性是相似的。
所以说这是一种简单的“自然的”选择性概念。
只要考虑满足电流配合比的要求，而不需再依赖人为故意的在脱扣器上另加延时时间或采取逻辑联锁等其他措施来保证选择性。
但是，在具体设计配电系统时，仍要进行一些核算选择性工作，要根据脱扣器的类型与其所在的位置核算断路器脱扣器的整定电流比。
例如上下两级断路器均采用Compact Ns塑壳断路器时，当上级脱扣器为热磁式，对下级为热磁(TM)或电子式(STR)的过载脱扣整定电流I，的比值应≥;而对下级热磁式短路脱扣整定电流Im的比值应≥2，对下级电子式短路脱扣整定电流Im的比值应≥。
当上级脱扣器为电子式(STR)时;对下级为热磁式或电子式的短路脱扣整定电流Im的比值应≥;而对下级热磁式的过载脱扣整定电流Ir的比值应≥，对下级电子式的过载脱扣整定电流Ir 的比值应≥。
如果上下级断路器为其他类型的断路器，其相互配合则为其他比值。
从以上叙述，“自然的”选择性是很简便，对配电系统设计配置方案是很有用的。
但在具体设计时，核算选择性的工作也是烦琐的。
最实用的方法是制造厂按照试验结果，提供断路器保护选择性配合表，设计时按表查用就可以了。
例如施耐德公司提供的Compact NS塑壳断路器应用技术资料就是实例。
选择型断路器(selective type circuit-breaker)性能不断完善IEC947-2中选择断路器的定义是：“在短路情况下，明确用作负载侧另一短路保护电器的选择性保护的断路器，有人为的延时”。
它是实现系统选择性保护的主要手段。
随着制造技术的进步，选择型断路器较之老产品已有不少改进，例如，短时耐受电流提高;短路延时保护精度提高;断路器瞬动保护可便利地根据需要投入或解除;超过耐受电流阈值自保护脱扣动作等。
这些都是有利于选择保护的完善。
确定选择型断路器上下两级的延时级差是很重要的。
它与断路器性能有关，可要求制造厂提供。
如果具有产品有关的技术数据，可按下式求得。
式中：td(两级间时间差)≥tc+tr+2△t;tc——断路器的分断时间，s;tr——断路器恢复到静止状态的时间，s;△t——定时限的延时容差，s。
3 系统选择性保护的实施要点精心设计配电系统，合理分配负荷设计时适当分配负荷，使上下级负荷的比值加大，满足选择性所需的保护器额定电流比的要求。
而且比值越大，越容易满足选择性要求。
无论是采用熔断器或者是断路器保护，都需要上下级保护器额定电流比大于某一比值，才能达到选择性保护配合要求。
因此在进行配电系统设计时，不要听其自然随意分配，而要有意地调整分配负荷，以便给选择性保护提供便利，尽量采用“自然的”选择性保护来满足要求。
否则要采取其他选择性保护方式才能满足选择性保护要求，既麻烦费事又不经济。
关于完全选择性与部分选择性的确定完全选择性的定义是，在上下级断路器间，下级断路器保护范围内，产生从大于过载整定值电流一直到三相短路电流(不超过断路器的极限分断电流)的故障，都由下级断路器切除，而上级断路器保持闭合，达到了保护选择性的配合。
这就称为完全选择性。
部分选择性的定义是，如果上述的完全选择性得不到满足，而在某一较低的故障电流值(选择性极限值)以下，上下级间能达到选择性配合，则称这种选择性为部分选择性。
如果按节所述配电系统配置的断路器，上下级间能获得完全选择性，这是最理想的。
如果不能获得完全选择性，只能得到部分选择性的配合。
这时我们选择与调整配电线路路径、结构和截面，并计算短路故障电流，若是小于选择性极限电流值(为保护选择性所允许的最大故障电流值)，则全系统也是具有选择性的。
若短路电流大于选择性极限电流值，则上级断路器将无选择性跳闸。
这时若其所供电负荷不允许断电，则应重新配置，以保证其选择性;但若对其所供电负荷影响不大，这种无选择断电是在可接受范围之内的，则表明部分选择性系统，在一定条件下也是可行的。
断路器保护的选择性方式的一般要求断路器保护选择性的方式与配电网特性、供电负荷容量及断路器配置等因素有关。
较大的配电系统，一般可按三级配电来说明。
电源端：无论向工厂厂房或民用建筑供电，一般都设置总(主)配电盘。
其特点是额定电流大，要求断路器分断能力高。
因为是控制总电源，任何分支配出回路发生故障，不应无选择性地切断总电源，必然保证选择性。
一般选用具有短路短延时保护的选择性断路器。
当有特殊要求，或与中压侧保护连锁，也可采用逻辑选择性方式。
常采用框架式的空气断路器(ACB)。
符合功能要求的大电流塑壳断路器(MCCB)也可采用。
末端配电：因处于末梢，短路电流一般较小。
最末端直接接用电设备的断路器，无需选择性。
保护可瞬时脱扣切断保障。
与最末端上级配电断路器间的配合，宜采用具有限流特性的准延时选择性方式配合。
末端多采用小型短路器(MCB)基本上属限流性。
中间级配电：从总配电盘至末端配电之间，均为中间级配电。
中间级配电可多于1级，但以少为佳。
其配电断路器以采用塑壳断路器为主，各种选择性方式均可应用，其中以准延时选择性、能量选择性和短路短延时选择性方式使用最多。
下面列出法国Jean-pierre提出的断路器各种选择性方式组合使用表，(本文将其中准延时选择性方式的使用延伸到末端配电)。
以供参改。
断路器各种选择性方式组合使用表：空白部分参照下表一般说来，全系统都采用短路短延时选择性方式，或是全系统都采用“自然的”选择性方式，都是少见的。
而混合采用相互组合的方式是最多的，而且也是合理的。
对于“自然的”选择性方式，只要条件具备，就可尽量采用。
它往往是在局部的部分系统采用，特别是在末端配电和中间级配电中采用最多。
