状态监测系统

时间：2019/03/20Underground tunnel integrated management systemUnderground gallery目录1智慧供热概述2供热管道状态监测系统3后续计划01智慧供热概述智慧供热概述目前全国整体热网监控及供热运行管理能力尚未达到理想水平，对整个热网的监控及平衡手段薄弱，不能动态地监测热网的热力工况，进而不能进行有效地控制和调节。

全面提高热网监控水平，实现供热线全程的参数的采集，管道、换热站以及管网节点的数据实时通讯和控制，有效提高供热系统的自动化控制水平，并且提高热网的运行管理水平。

02供热管道状态监测系统系统建设意义供热管道状态监测系统是将供热管网的各供处管道内实时参数通过测量仪表实时采集，借助4G无线通讯技术将数据传输到服务器，实现集中存储。

对于收集到的数据进行集中展示、共计、分析，为实施调度策略的制定等提供资料和工具，障热力供应安全生产，辅助节能降耗工作。

对存储的数据进行深度挖掘和AI分析，得出智能的控制优化以及对后期项目建设都可提供参考性意见。

图解监测系统架构供热管道状态监测系统平台数据驾驶舱指挥调度手机发布WEB发布监控中心实时监控统计分析设备管理调度管理巡检管理系统管理传感器采集模块远程控制模块远程通信模块历史数据库数据库接口空间信息库设备数据库实时数据库智能大数据分析平台传感器采集数据传输应用平台远程控制智能优化传感器数据采集供热管道状态监测底层数据来源于加装的各类传感器，在供热管道的特殊环境下，稳定工作智能优化针对供热管道状态监测采集的数据进行大数据分析，寻找最佳工艺路线和控制策略，整体服务于节能减排。

应用平台供热管道状态监测系统平台主要处理数据、分析数据、呈现数据和远程管理四大功能，通过统计报表分析相关能源、设备状态信息。

远程控制供热管道状态监测系统中如在本地进行相关控制策略设计，可实现平台下发指令进行阀门控制。

设备调整等。

储罐运行状态监测系统
一、工艺技术装备简介
储罐运行状态监测系统主要包括浮盘状态监测系统和罐基础沉降监测系统、浮仓积液监测系统和密封圈分布式测温系统，其中浮盘状态监测系统主要监测参数为浮盘倾斜角度、浮盘上方积液和浮盘上方空气温度。

监测传感器本质无源，可应用在爆炸0区，不会输入安全隐患。

二、主要技术特点
1、浮盘状态监测系统：对储罐（内浮顶、外浮顶）浮盘倾角、表面积液、温度进行实时监测，浮盘表面积水液面实现0-100mm的液位监测，精度为1mm；浮盘表面温度实现-40-150℃监测，精度1℃；浮盘倾角实现±10°的监测，且精度为0.05°。

三者集成到同一传感器。

2、储罐基础沉降监测系统：可对储罐（内浮顶、外浮顶）储罐的均匀沉降、不均匀沉降进行实时监测，同时可对长输管线进行沉降监测，基础沉降量程可调，监测精度达1mm。

3、浮仓积液监测系统：可对外浮顶储罐浮仓内积液进行实时监测，量程可调，监测精度达1mm。

4、密封圈分布式测温系统：对外浮顶储罐密封圈温度进行实时监测，量程-40-150℃，监测精度达1℃，空间分
辨率为1m。

通过检测浮盘和密封圈温度变化，实现对浮盘表面火灾和密封圈火灾的提前感知。

5、所有的传感器均采用光纤光栅无源传感器，实现了传感器的本安防爆，可应用在爆炸0区，不会输入安全隐患。

6、维护量少，因检测原理为采用光纤自身特性，出厂前对系统进行了标定与测试，后续使用过程中无需进行维护。

7、安装便捷，可对在役储罐进行改造（内浮顶浮盘状态监测除外），工期约7天。

三、有关技术资料
液位传感器
倾角传感器
温度传感器。

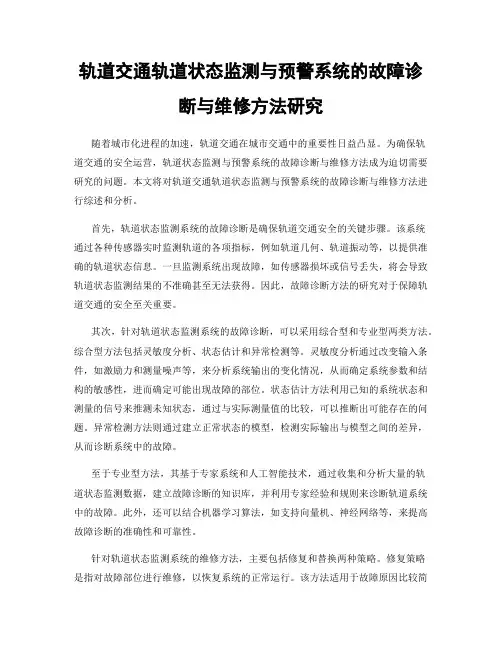

轨道交通轨道状态监测与预警系统的故障诊断与维修方法研究随着城市化进程的加速，轨道交通在城市交通中的重要性日益凸显。

为确保轨道交通的安全运营，轨道状态监测与预警系统的故障诊断与维修方法成为迫切需要研究的问题。

本文将对轨道交通轨道状态监测与预警系统的故障诊断与维修方法进行综述和分析。

首先，轨道状态监测系统的故障诊断是确保轨道交通安全的关键步骤。

该系统通过各种传感器实时监测轨道的各项指标，例如轨道几何、轨道振动等，以提供准确的轨道状态信息。

一旦监测系统出现故障，如传感器损坏或信号丢失，将会导致轨道状态监测结果的不准确甚至无法获得。

因此，故障诊断方法的研究对于保障轨道交通的安全至关重要。

其次，针对轨道状态监测系统的故障诊断，可以采用综合型和专业型两类方法。

综合型方法包括灵敏度分析、状态估计和异常检测等。

灵敏度分析通过改变输入条件，如激励力和测量噪声等，来分析系统输出的变化情况，从而确定系统参数和结构的敏感性，进而确定可能出现故障的部位。

状态估计方法利用已知的系统状态和测量的信号来推测未知状态，通过与实际测量值的比较，可以推断出可能存在的问题。

异常检测方法则通过建立正常状态的模型，检测实际输出与模型之间的差异，从而诊断系统中的故障。

至于专业型方法，其基于专家系统和人工智能技术，通过收集和分析大量的轨道状态监测数据，建立故障诊断的知识库，并利用专家经验和规则来诊断轨道系统中的故障。

此外，还可以结合机器学习算法，如支持向量机、神经网络等，来提高故障诊断的准确性和可靠性。

针对轨道状态监测系统的维修方法，主要包括修复和替换两种策略。

修复策略是指对故障部位进行维修，以恢复系统的正常运行。

该方法适用于故障原因比较简单、修复成本较低的情况。

替换策略则是将故障部件或传感器进行更换，以保障系统的稳定和可靠运行。

在实际应用中，维修方法的选择会根据故障的类型、严重程度以及修复成本等因素进行综合考虑。

除了故障诊断和维修方法之外，还有一些需要考虑的关键问题。

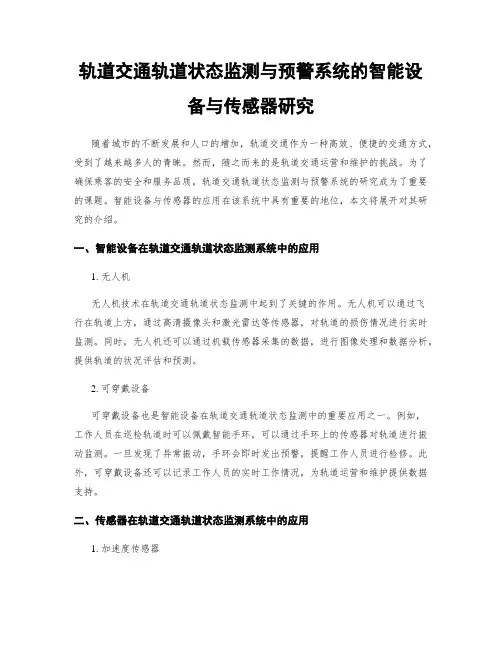

轨道交通轨道状态监测与预警系统的智能设备与传感器研究随着城市的不断发展和人口的增加，轨道交通作为一种高效、便捷的交通方式，受到了越来越多人的青睐。

然而，随之而来的是轨道交通运营和维护的挑战。

为了确保乘客的安全和服务品质，轨道交通轨道状态监测与预警系统的研究成为了重要的课题。

智能设备与传感器的应用在该系统中具有重要的地位，本文将展开对其研究的介绍。

一、智能设备在轨道交通轨道状态监测系统中的应用1. 无人机无人机技术在轨道交通轨道状态监测中起到了关键的作用。

无人机可以通过飞行在轨道上方，通过高清摄像头和激光雷达等传感器，对轨道的损伤情况进行实时监测。

同时，无人机还可以通过机载传感器采集的数据，进行图像处理和数据分析，提供轨道的状况评估和预测。

2. 可穿戴设备可穿戴设备也是智能设备在轨道交通轨道状态监测中的重要应用之一。

例如，工作人员在巡检轨道时可以佩戴智能手环，可以通过手环上的传感器对轨道进行振动监测。

一旦发现了异常振动，手环会即时发出预警，提醒工作人员进行检修。

此外，可穿戴设备还可以记录工作人员的实时工作情况，为轨道运营和维护提供数据支持。

二、传感器在轨道交通轨道状态监测系统中的应用1. 加速度传感器加速度传感器是轨道交通轨道状态监测系统中最常用的传感器之一。

它可以测量轨道上的振动和冲击，帮助监测轨道的稳定性和结构完整性。

当加速度传感器检测到异常的振动或冲击时，系统可以通过警报或自动停车等措施来保证乘客的安全。

2. 光纤传感器光纤传感器也广泛应用于轨道交通轨道状态监测系统中。

通过在光纤中注入激光光源，光纤传感器可以检测轨道上的应力和应变，从而得出轨道的结构状态和变形情况。

光纤传感器具有高精度和实时性的优点，可以提供更准确的轨道监测结果。

3. 高温传感器由于轨道交通系统的长时间运行和高负荷，轨道的温度变化是一个需要关注的问题。

高温传感器可以实时监测轨道的温度变化，一旦超出安全范围，系统可以及时发出预警，防止轨道变形或膨胀导致的事故发生。

工业装备状态在线监测与预警系统设计与应用工业装备是生产过程中不可或缺的关键组成部分，其状态的稳定与安全对于生产效率和质量至关重要。

而工业装备的故障往往难以预测和及时排查，给企业带来了巨大的经济损失和安全隐患。

为了解决这一问题，工业装备状态在线监测与预警系统应运而生，通过实时监测工业装备的状态，准确判断装备的健康状况，及时预警和防范可能发生的故障，提高生产效率和安全性。

一、工业装备状态在线监测系统的设计与原理工业装备状态在线监测系统主要由传感器、数据采集与传输模块、数据处理与分析模块以及报警与预警模块组成。

1. 传感器：传感器用于感知工业装备的各种参数，如温度、压力、振动等。

不同种类的装备可能需要不同类型的传感器来捕捉装备运行时的各种信息。

2. 数据采集与传输模块：数据采集与传输模块负责将传感器采集的信息进行数字化和传输。

常见的传输方式包括有线传输和无线传输，选择适合系统的传输方式可以提高数据传输效率和方便性。

3. 数据处理与分析模块：数据处理与分析模块对传感器采集到的数据进行实时分析和处理。

该模块可以使用专门的数据分析算法和模型，通过对数据进行实时监测和比对，判断工业装备的运行状态，并对异常情况进行预警。

4. 报警与预警模块：报警与预警模块根据数据处理与分析模块的结果进行预警和报警。

预警信息可以通过邮件、短信、APP等方式及时传递给工程师和相关人员，以便他们能够及时采取措施解决问题。

二、工业装备状态在线监测系统的应用价值1. 故障预测与预防：通过对工业装备的状态进行在线监测，系统可以分析出装备的运行趋势和异常情况，提前预测并预防装备可能发生的故障。

这可以避免因装备故障带来的停工和修复时间，提高生产效率并降低维修成本。

2. 安全性提升：工业装备状态在线监测系统可以及时发现装备出现的异常情况，如过热、过压等，及时预警并采取措施，保障操作人员的安全。

此外，它还可以检测装备是否操作正常，降低事故发生的概率，减少人员伤亡和财产损失。

系统运行状态异常监测与处理：如何实时监测系统运行状态，及时发现并处理系统异常和故障引言在当今信息技术快速发展的时代，各个行业都离不开系统的运行和维护。

系统异常和故障对于企业来说是非常严重的问题，因为这可能会导致业务中断，损失巨大。

因此，实时监测系统运行状态，及时发现并处理系统异常和故障是至关重要的。

在本文中，我们将讨论如何有效地进行系统运行状态的异常监测与处理。

系统运行状态监测1. 概述系统运行状态监测是指通过实时监控系统的各项指标，以便及时发现系统的异常和故障。

这些指标可能包括系统的性能、资源利用率、网络连接状态等。

2. 监测指标在进行系统运行状态监测时，我们需要选择合适的监测指标，以反映系统的运行状况。

以下是一些常见的监测指标：2.1 CPU 利用率CPU 利用率是衡量系统性能的重要指标之一。

通过监测 CPU 利用率，我们可以了解系统的繁忙程度，及时发现 CPU 负载过高的情况。

2.2 内存利用率内存利用率是反映系统内存使用情况的指标。

当内存利用率过高时，可能会导致系统运行缓慢或者出现崩溃的情况。

2.3 磁盘空间利用率磁盘空间利用率是指磁盘上已使用空间与总空间的比值。

通过监测磁盘空间利用率，我们可以及时发现磁盘空间紧张的情况，避免因为磁盘空间不足导致系统异常和故障。

2.4 网络连接状态网络连接状态是指系统与外部网络的连接情况。

通过监测网络连接状态，我们可以及时发现网络中断或者连接异常的情况。

3. 监测工具为了有效地进行系统运行状态监测，我们可以借助一些监测工具。

以下是一些常用的监测工具：3.1 ZabbixZabbix 是一个开源的网络监控系统，可以通过监控各种网络服务、服务器和网络设备的运行状态来实时掌握系统的运行状况。

3.2 NagiosNagios 是另一个广泛使用的网络监控工具，可以实时监控网络服务和主机设备的状态。

3.3 GrafanaGrafana 是一个开源的数据可视化工具，可以将各种监测指标以图表的形式展现，方便用户实时了解系统的运行状态。

风力发电机组状态监测与故障诊断系统风力发电机组状态监测与故障诊断系统风力发电机组是一种利用风能产生电能的设备，近年来得到了广泛的应用和发展。

然而，由于长时间的运行和恶劣的环境条件，风力发电机组容易出现各种故障和损坏。

为了有效监测风力发电机组的运行状态，并及时发现和诊断潜在的故障问题，研发风力发电机组状态监测与故障诊断系统变得尤为重要。

风力发电机组状态监测与故障诊断系统是一种利用传感器、数据采集和分析等技术手段，对风力发电机组的各种参数进行实时监测和分析，以实现对风力发电机组运行状态和故障情况的诊断与预测。

下面将从系统概述、监测参数和故障诊断方法几个方面来介绍该系统。

一、系统概述风力发电机组状态监测与故障诊断系统主要由硬件和软件两部分组成。

硬件部分包括传感器、数据采集模块、数据传输模块和数据存储模块等。

传感器用于实时采集风力发电机组的运行参数，如转速、温度、振动等。

数据采集模块将传感器采集到的数据进行处理和转换，然后通过数据传输模块将数据传输给软件部分。

软件部分包括数据分析和故障诊断模块。

数据分析模块对传感器采集到的数据进行处理和分析，生成相关的运行状态指标和故障诊断依据。

故障诊断模块根据数据分析模块生成的指标和依据，对风力发电机组的故障进行诊断和预测。

二、监测参数风力发电机组的状态监测需要采集多个参数进行分析。

首先是转速参数，通过监测风力发电机组的转速变化，可以判断转子的运行情况和负荷情况。

其次是温度参数，通过监测风力发电机组的温度变化，可以判断发电机组内部的温度是否正常，是否存在过热现象。

再次是振动参数，通过监测风力发电机组的振动情况，可以判断是否存在机械故障和失衡情况。

此外，还可以采集电流、电压等参数进行分析。

三、故障诊断方法针对风力发电机组可能出现的故障情况，可以采用多种方法进行诊断。

首先是基于规则的方法，该方法通过事先设定一系列规则和阈值，当监测到的参数超出规定范围时，系统会发出警报，提示可能存在故障。

工程机械运行状态监测与诊断系统设计一、引言工程机械作为现代工业生产的重要组成部分，其运行状态的可靠性直接影响到生产效率和产品质量。

因此，对于工程机械的运行状态进行实时监测和诊断显得尤为重要。

本文将从系统设计的角度出发，介绍工程机械运行状态监测与诊断系统的设计。

二、工程机械运行状态的监测与诊断1. 工程机械的运行状态工程机械的运行状态包括机械状态、传动状态、液压状态、电气状态等各方面的状态。

其中，机械状态是最基本的状态，包括发动机、轮胎、油耗、华氏度等运行参数的监测。

传动状态包括传动轴、齿轮箱等关键部件的状态监测。

液压状态包括液压系统的压力、流量等参数的监测。

电气状态包括发电机、蓄电池等电气装置的状态监测。

2. 工程机械运行状态的监测与诊断方法常见的工程机械运行状态监测与诊断方法包括仪表监测法、经验监测法、信号分析法、数据挖掘法等。

其中，仪表监测法是基于工程机械设备上安装的各种传感器，对工程机械的运行状态进行实时监测。

经验监测法是利用专业技术人员的经验和感官直觉对工程机械的运行状态进行监测和诊断。

信号分析法是基于信号处理的技术手段，对工程机械的各种传感器采集的信号进行分析，从而获取工程机械的运行状态。

数据挖掘法是基于大数据分析技术，从海量数据中提取关键信息，对工程机械的运行状态进行实时监测和诊断。

三、工程机械运行状态监测与诊断系统设计1. 系统整体架构设计工程机械运行状态监测与诊断系统包括采集层、传输层、处理层、应用层四个模块。

其中，采集层主要负责数据采集和信号传输；传输层主要负责数据流的传输和转换；处理层主要负责信号处理和数据挖掘；应用层主要负责结果显示和告警输出。

2. 系统模块设计（1）采集层采集层包括各种传感器和数据采集设备，负责采集工程机械的各项运行参数信息。

传感器应根据工程机械的类型和所监测的参数信息进行选择，采集设备应兼容多种不同类型的传感器。

（2）传输层传输层主要负责将采集的数据流传输到处理层进行处理。

城市轨道交通设备状态监测与预警系统随着城市轨道交通系统的发展和扩大规模，确保设备的正常运行以及及时发现和处理设备故障变得尤为重要。

城市轨道交通设备状态监测与预警系统应运而生。

该系统通过监测和分析城市轨道交通设备的运行状态，实时预警设备故障，并提供相应的解决方案，以保障城市轨道交通系统的正常运行和乘客的安全。

城市轨道交通设备状态监测与预警系统主要包括以下几个方面的功能。

首先，系统需要实时监测城市轨道交通设备的运行状态，包括但不限于列车运行速度、车辆位置、轨道温度、设备振动情况等。

通过传感器等技术手段，可以收集设备运行时的相关数据，以实现对设备状态的实时监测。

其次，系统需要对收集到的数据进行分析和处理。

通过对设备运行数据进行分析，可以依据既定的运行指标和经验规律，判断设备是否存在异常情况，并对可能出现的故障进行事前预测。

通过运用数据挖掘和机器学习等技术，可以在数据中发现潜在的故障模式，并及时预警。

第三，对于预警的设备故障，系统需要提供相应的解决方案。

系统可以根据设备所处的位置和既有的紧急处理方案，提供多种应对措施，包括但不限于调度车辆维修人员、更换设备零部件等。

同时，为了确保城市轨道交通设备状态监测与预警系统的有效运行，系统应具备以下几个特点。

首先，系统需要具备高度可靠性和实时性，确保实时监测设备状态并及时预警。

其次，系统需要具备一定的智能化和自动化程度，提高数据分析和预警的准确度和效率。

此外，系统还需要具备良好的数据管理和存储能力，以支持后续对设备运行数据的分析和评估。

城市轨道交通设备状态监测与预警系统的应用带来了许多优势。

首先，通过对设备状态的实时监测和预警，可以提前预防和减少设备故障的发生，减少设备维修成本和停运时间，并提高设备的使用寿命。

其次，系统可以提供实时的运行数据和分析结果，为管理者决策提供有力支持，优化轨道交通系统的运维工作。

此外，城市轨道交通设备状态监测与预警系统还可以提高城市轨道交通的安全性。
