脱盐水处理工艺共25页文档

除盐水处理工艺除盐水处理工艺介绍1 前言目前除盐水处理工艺主要有蒸馏法、离子交换法及膜分离法等，除盐水处理工艺是根据不同的入水水质和出水要求而设计的，针对不同的原水水质特点而设计水处理方案才是最经济有效的方案,同时也是出水水质长期稳定达到要求的保证。

本文就除盐水处理工艺（离子交换法和RO膜分离法)对比介绍各自的特点：在70年到80年代末离子交换法在我国除盐水处理领域得到广泛应用.离子交换法处理有以下特点：优点：◇预处理要求简单、工艺成熟,出水水质稳定、设备初期投入低；◇由于制水原理类同于用酸碱置换水中离子，所以在原水低含盐量的应用区域运行成本较低。

缺点：◇由于离子交换床阀门众多,操作复杂烦琐；◇离子交换法自动化操作难度大，投资高;◇需要酸碱再生，再生废水必须经处理合格后排放，存在环境污染隐患；◇细菌易在床层中繁殖，且离子交换树脂会长期向纯水中渗溶有机物◇在含盐量高的区域，运行成本高从80年末开始，膜法水处理在我国得到了广泛应用，反渗透就是除盐处理工艺的膜法水处理工艺之一。

反渗透法处理有以下特点:优点：◇反渗透技术是当今较先进、稳定、有效的除盐技术;◇与传统的水处理技术相比，膜技术具有工艺简单、操作方便、易于自动控制、无污染、运行成本低等优点，特别是几种膜技术的配合使用，再辅之经其他水处理工艺，如石英砂、活性炭吸附、脱气、离子交换、UV杀菌等◇原水含盐量较高时对运行成本影响不大◇缺点：◇预处理要求较高、初期投资较大本文以地下水为原水，生产250m3/h除盐水(5MΩ.cm)为例，就离子交换和反渗透两种处理方法在工艺、占地方面、和运行成本作简要比较。

2 除盐水处理工艺比较2。

1离子交换法1)离子交换处理工艺流程：2）流程简介：原水首先进入无阀滤池进行预处理直流入过滤水槽，再通过过滤水泵送水至阳床上部，在床中与强酸阳树脂接触，树脂将Ca2+、Mg2+、Na+、K+、等阳离子从水中置换到树脂上，除去阳离子后的水从塔下流出并送入脱CO2塔上部,在塔内与塑料多面空心球接触形成水膜,HCO3—很快分解成CO2和H2O，通过风机将CO2从塔顶吹除，从而大大减轻阴床的负荷。

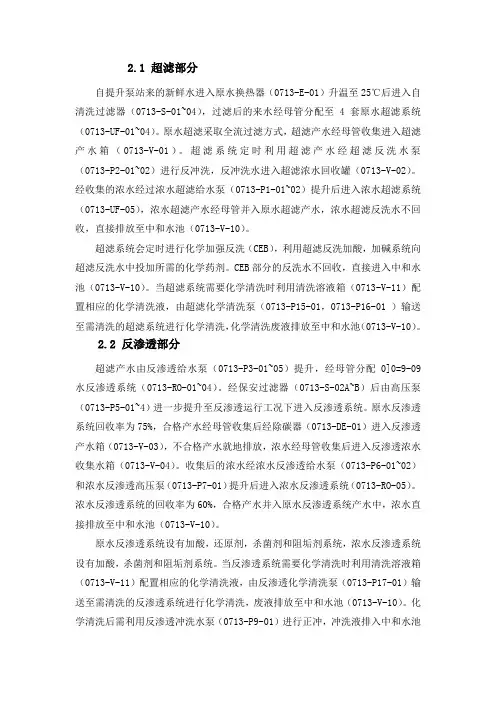

2.1 超滤部分自提升泵站来的新鲜水进入原水换热器（0713-E-01）升温至25℃后进入自清洗过滤器（0713-S-01~04），过滤后的来水经母管分配至4套原水超滤系统（0713-UF-01~04）。

原水超滤采取全流过滤方式，超滤产水经母管收集进入超滤产水箱（0713-V-01）。

超滤系统定时利用超滤产水经超滤反洗水泵（0713-P2-01~02）进行反冲洗，反冲洗水进入超滤浓水回收罐（0713-V-02）。

经收集的浓水经过浓水超滤给水泵（0713-P1-01~02）提升后进入浓水超滤系统（0713-UF-05），浓水超滤产水经母管并入原水超滤产水，浓水超滤反洗水不回收，直接排放至中和水池（0713-V-10）。

超滤系统会定时进行化学加强反洗（CEB），利用超滤反洗加酸，加碱系统向超滤反洗水中投加所需的化学药剂。

CEB部分的反洗水不回收，直接进入中和水池（0713-V-10）。

当超滤系统需要化学清洗时利用清洗溶液箱（0713-V-11）配置相应的化学清洗液，由超滤化学清洗泵（0713-P15-01，0713-P16-01 ）输送至需清洗的超滤系统进行化学清洗，化学清洗废液排放至中和水池（0713-V-10）。

2.2 反渗透部分超滤产水由反渗透给水泵（0713-P3-01~05）提升，经母管分配0]0=9-09水反渗透系统（0713-RO-01~04）。

经保安过滤器（0713-S-02A~B）后由高压泵（0713-P5-01~4）进一步提升至反渗透运行工况下进入反渗透系统。

原水反渗透系统回收率为75%，合格产水经母管收集后经除碳器（0713-DE-01）进入反渗透产水箱（0713-V-03），不合格产水就地排放，浓水经母管收集后进入反渗透浓水收集水箱（0713-V-04）。

收集后的浓水经浓水反渗透给水泵（0713-P6-01~02）和浓水反渗透高压泵（0713-P7-01）提升后进入浓水反渗透系统（0713-RO-05）。

除盐水处理工艺除盐水处理工艺介绍1 前言目前除盐水处理工艺主要有蒸馏法、离子交换法及膜分离法等，除盐水处理工艺是根据不同的入水水质和出水要求而设计的，针对不同的原水水质特点而设计水处理方案才是最经济有效的方案，同时也是出水水质长期稳定达到要求的保证。

本文就除盐水处理工艺（离子交换法和RO膜分离法）对比介绍各自的特点：在70年到80年代末离子交换法在我国除盐水处理领域得到广泛应用。

离子交换法处理有以下特点：优点：◇预处理要求简单、工艺成熟，出水水质稳定、设备初期投入低；◇由于制水原理类同于用酸碱置换水中离子，所以在原水低含盐量的应用区域运行成本较低。

缺点：◇由于离子交换床阀门众多，操作复杂烦琐；◇离子交换法自动化操作难度大，投资高；◇需要酸碱再生，再生废水必须经处理合格后排放，存在环境污染隐患；◇细菌易在床层中繁殖，且离子交换树脂会长期向纯水中渗溶有机物◇在含盐量高的区域，运行成本高从80年末开始，膜法水处理在我国得到了广泛应用，反渗透就是除盐处理工艺的膜法水处理工艺之一。

反渗透法处理有以下特点：优点：◇反渗透技术是当今较先进、稳定、有效的除盐技术；◇与传统的水处理技术相比，膜技术具有工艺简单、操作方便、易于自动控制、无污染、运行成本低等优点，特别是几种膜技术的配合使用，再辅之经其他水处理工艺，如石英砂、活性炭吸附、脱气、离子交换、UV杀菌等◇原水含盐量较高时对运行成本影响不大◇缺点：◇预处理要求较高、初期投资较大本文以地下水为原水，生产250m3/h除盐水（5MΩ.cm）为例，就离子交换和反渗透两种处理方法在工艺、占地方面、和运行成本作简要比较。

2 除盐水处理工艺比较2.1离子交换法1）离子交换处理工艺流程：2）流程简介：原水首先进入无阀滤池进行预处理直流入过滤水槽，再通过过滤水泵送水至阳床上部，在床中与强酸阳树脂接触，树脂将Ca2+、Mg2+、Na+、K+、等阳离子从水中置换到树脂上，除去阳离子后的水从塔下流出并送入脱CO2塔上部，在塔内与塑料多面空心球接触形成水膜，HCO3-很快分解成CO2和H2O，通过风机将CO2从塔顶吹除，从而大大减轻阴床的负荷。

目录第一章：水处理主要设备及装置结构第一节：水处理概述第二节：双室固定床系统主要设备及装置结构第三节：双室浮动床系统主要设备及装置结构第二章：水处理及主要装置工作原理第一节：离子工作原理第二节：双室固定床主要装置工作原理第三节：双室浮动床主要装置工作原理第三章：水处理系统工艺流程及控制参数第一节：双室固定床系统工艺流程及控制参数第二节：双室固定床系统工艺流程及控制参数第四章：水处理系统开停机第一节：双室固定床系统开机前的准备及开停机第二节：双室浮动床系统开机前的准备及开停机第五章：水处理正常操作要点第一节：双室固定床系统操作要点第二节：双室浮动床系统操作要点第六章：常见故障排除第七章：水处理主要设备及装置一览（列表）第一章：水处理主要设备及装置结构第一节：水处理概述自然界中的水可分为地面水和地下水。

无论是何种水源都不可避免的带有悬浮物质、胶体物质和溶解物质，为了使水中的这些物质有效的除去，必须对水进行处理。

为了满足锅炉用水的需要，对水进行净化、软化和脱盐处理的方法称之为水处理。

目前我们主要使用的水处理装置有离子交换器和反渗透装置。

第二节：双室固定床系统主要设备及装置结构双室双层固定床设有上、中、下三层多孔板，将交换器分为上、下两室。

上室装填弱酸(碱)树脂，下室装填强酸(碱)树脂。

为了防止细碎的树脂堵塞水帽，在强型树脂的上面填充惰性树脂（白球）。

1、无阀过滤器：直径5600mm，它由筒体、进水分配箱、滤料层、承托层、格栅、集水箱、虹吸管等组成。

内填有石英砂、无烟煤、橡胶粒等滤料。

（结构见图纸）2、纤维过滤器：直径3000mm，它由筒体、多孔板、视镜、人孔、进水管和出水管、排汽管等组成，内填纤维绳过滤物。

（结构见图纸）3、阳离子交换器：直径3000mm，它由筒体、双头水帽、中间多孔板、下部多孔板、单头水帽、排汽管、进出水管、人孔、视镜等组成。

上部装填弱酸树脂、下部装有强酸树脂。

（结构见图纸）4、阴离子交换器：直径3000mm，它由筒体、双头水帽、中间多孔板、下部多孔板、单头水帽、排汽管、进出水管、人孔、视镜等组成。

新建污水处理厂项目脱盐水站系统设备秦皇岛禹王环境工程有限公司二00九年十月一日目录一、系统设计说明1、总则2、工艺流程说明3、设备与材料4、控制说明5、工艺设备表6、自动阀门表二、设备操作说明1、预处理设备1.1、计量泵加药装置1.2、多介质过滤器1.3、保安过滤器2、反渗透装置2.1、反渗透系统概述2.2、反渗透装置的操作运行2.3、反渗透装置的使用维护、储运、和化学清洗2.4、常见的故障分析及排除方法附录： 1、污染密度指数SDI的测定方法2、盐酸液碱浓度与比重对照表3、难溶盐的溶解度乘积和溶解度4.水中主要离子的电导率5．产水量的温度校正系数6.不同温度下绝对纯水的理论电导率、电阻率和PH值7、反渗透设备运行数据记录样式8、Signet8550-1流量表调试9、Signet8850-1电导表调试新建污水处理厂项目脱盐水站系统设备设计说明书（工艺专业）设计： 2009 年 1 月 10 日校核： 2009 年1 月 20 日审核： 2009 年1月 22 日批准： 2009 年 1 月22 日秦皇岛禹王环境工程有限公司二00九年一月二十二日第一章总则1、设计依据1.1工设计依艺据1.1.1 秦皇岛禹王环境工程有限公司与湖北新冶钢有限公司签订的《化学水处理系统买卖合同》；1.1.2秦皇岛禹王环境工程有限公司与湖北新冶钢有限公司签订的《技术协议》1.1.3双方在技术协议中确认的原水水质分析报告；1.1.4 其他会议记要及来往传真。

1.2 仪表与控制设计依据1.2.1秦皇岛禹王环境工程有限公司与湖北新冶钢有限公司签订的《化学水处理系统买卖合同》；1.2.2秦皇岛禹王环境工程有限公司与湖北新冶钢有限公司签订的《技术协议》；1.2.3工艺、配管及设计院给自控系统所提条件；1.2.4相关标准规范；1.3工程概况本工程是湖北新冶钢有限公司发电项目的脱盐水装置。

本着合理利用水资源、保护环境的宗旨，脱盐水装置界区的生产水源将采用处理后的污水，通过脱盐水装置对上述水质经处理成为除盐水，满足工艺装置工艺和生产用脱盐水水质和水量要求。

工艺方法——脱盐水处理工艺工艺简介一、离子交换法我国自上个世纪50年代就开始使用离子交换树脂的技术进行脱盐水的处理，可以说积累了丰富的经验，经过这些年的不断发展进步逐步实现了由间歇式工艺、固定床工艺向离子交换工艺的转变。

其工艺流程主要是：首先通过过滤系统将废水进行预处理，然后将废水注入过滤水槽，接着让原水与强酸阳树脂发生反应，将原水中的阳离子如钙离子，钠离子，镁离子等去除，接着将原水中的碳酸氢根离子分解成二氧化碳和水，以此二氧化碳被排出了，这样阴离子的在后面的去除中就更加便利了。

最后将经过一系列处理后的水与强碱阴树脂反应，水中的阴离子被去除了。

在整个过程中，离子交换系统可以让阴阳树脂不断再生，从而使周期不断的交替进行，直至废水达到排放标准。

优势：（1）设备初期成本较低，工艺流程比较简单，同时又便于操作。

（2）这种方式通过采用阴、阳树脂与废水中的阴、阳离子发生置换反应达到脱盐的目的，有点类似于化学实验中强酸、强碱与水中的阴阳离子发生的反应。

（3）在进行脱盐处理时，如果废水中盐的含量相对较低的情况下，这种离子交换的方法可以达到非常理想的脱盐效果，有利于水资源的充分利用。

不足：（1）这种方法在脱盐处理过程中产生的废液含盐量极高，且由于其酸碱值远远超出污水排放的标准，如果随意排放不但会造成管道的腐蚀，又会造成土壤的污染。

（2）由于废水成分的复杂性，往往会造成树脂被废水中的有机物或者杂质污染的情况，如果出现这种情况不但处理困难而且还影响了工作的顺利展开。

（3）在生产过程中，由于各种因素的影响树脂难免会有损伤、破碎的情况，另外随着阴阳树脂的不断再生，使用年限必将缩短。

二、膜分离技术虽然我国很早就对膜分离技术展开研究了，但由于成本过高和专业技术不完善膜分离技术一直没有得到广泛的应用。

目前在脱盐水处理中最常见的膜分离技术主要是反渗透法，其工艺流程主要是：首先将原水通过过滤器进行过滤，这样大大降低了浑浊的程度，除去了其中的大量杂质，然后利用活性炭吸收水中的有机高分子，难溶胶体以近一步去除水中的难溶物，以便达到反渗透用水的进水标准。
