下载文档原格式
pe管规格型号尺寸表PE管是聚乙烯制成的塑料管道，具有耐腐蚀、耐磨损、耐高压等优点，广泛应用于城市自来水、给排水、燃气、石油、化工、工业管道等领域。
下面是PE管规格型号尺寸表：一、符合国家标准的PE管规格型号及尺寸1. GB/T 13663-2000《通用的聚乙烯（PE）管材》公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 560630 710 800 900 1000 1200壁厚（mm）：2.0 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6 16.4 18.2 20.5 22.7 25.4 28.6 32.2 36.3 40.9 45.5 50.8 57.1 63.5 71.4 80.0 90.9 109.12. CJ/T 136-2007《城市给水管道工程聚乙烯（PE）管材》公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6 16.4 18.2 20.5 22.7 25.4 28.6 32.2 36.340.9 45.5二、常用PE管外径、壁厚及公称压力1. 给水用PE管PE80管材外径、壁厚及公称压力公称外径（mm）：110 125 140 160 180 200 225 250 280 315 400壁厚（mm）：3.0 3.5 4.0 4.6 5.2 5.8 6.5 7.2 8.1 9.2 11.5公称压力（Mpa）：0.6 0.6 0.6 0.6/0.8 0.6/0.80.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8PE100管材外径、壁厚及公称压力公称外径（mm）：110 125 140 160 180 200 225 250 280 315 400壁厚（mm）：4.2 4.8 5.4 6.2 6.9 7.7 8.6 9.6 10.7 12.1 15.1公称压力（Mpa）：0.6/0.8 0.6/0.8 0.6/0.8 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.00.8/1.02. 燃气用PE管PE80管材外径、壁厚及公称压力公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7公称压力（Mpa）：0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4PE100管材外径、壁厚及公称压力公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7公称压力（Mpa）：0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6三、PE管内径、容积及重量计算公式1. PE管内径（mm）=公称外径（mm）-2×壁厚（mm）2. PE管容积（m³）=π×（公称外径（mm）÷2）²×管长（m）3. PE管重量（kg）=PE管容积（m³）× PE管比重（0.95）四、PE管连接方式PE管的连接方式包括电熔连接、热插连接、机械连接和管带连接等。
pe管规格型号尺寸表PE（聚乙烯）管是一种常见的塑料管道，具有优良的耐腐蚀性、耐低温性等特点，在各种领域有着广泛的使用。
PE管的规格型号尺寸表是PE管应用中非常重要的资料，下面我们将为大家介绍PE管规格型号尺寸表。
一、PE管的材料和性能PE管主要由聚乙烯树脂制成，其优良的耐腐蚀性、耐低温性等特点使其在化工、石油、天然气、水利、电力等领域得到广泛应用。
PE管的主要性能有以下几方面：1.优良的耐腐蚀性：PE管能够耐受多种腐蚀性介质的侵蚀，包括许多酸碱、盐类和有机化合物。
2.优良的耐低温性：PE管能够在-60℃的低温环境下使用，不会出现脆性断裂。
3.高强度：PE管的拉伸强度高，它能够承受较大的拉伸和挤压力，具有良好的抗冲击性能。
4.耐磨性：PE管表面较坚硬，具有良好的耐磨性。
5.耐老化性：PE管能够长期稳定地使用，不会因为老化失去其性能。
二、PE管规格型号尺寸表PE管的规格型号尺寸表是PE管应用中非常重要的资料，它可以描述PE管的各项尺寸参数，实现PE管的标准化和规范化。
下面我们将为大家介绍PE管规格型号尺寸表的具体内容。
1.PE管的公称压力和公称直径PE管的公称压力是指在一定的温度和条件下，PE管能够承受的最大压力。
PE管的公称直径是指它的外径或内径。
PE 管的公称压力和公称直径由国际标准化组织（ISO）制定，下面是PE管公称压力和公称直径规格型号尺寸表：公称压力（MPa）公称直径（mm）0.25 20～12000.6 20～12001.0 20～12001.6 20～8002.0 20～8002.5 20～8003.2 20～8002.PE管连接方式PE管的连接方式有热熔连接（热熔焊接）和机械连接两种方式。
（1）热熔连接热熔连接是PE管连接的主要方式，也是PE管连接中最牢固的方式。
常用的热熔连接有壁厚相同的两种管子的融合连接、直接把管子与管件熔融连接等。
热熔连接需要使用专用的热熔设备，由于PE管在熔融状态下易自黏，所以连接好的管子需要保持一定时间的静止，让融合的结构坚固稳定，否则很容易发生因自黏而导致的脱落和漏水。
油管哪个品牌好？油管的十个品牌厂商油管的牌子主要有：浩发 ATLAS COPCO/阿特拉斯科普柯金星力众山推荣高 JINFU - 鸿祥不同的油管品牌之间各有差异、各有各的优势和不足点，在选择油管的时候，不同的买家会从不同的侧重点进行考虑，从而进行决策选择。
那么，哪些企业主营的产品更适合呢？下面小编就来为大家介绍值得我们参考的十个油管品牌厂商，供大家进行选购。
一、衡水橡胶一厂主营产品:高压胶管,止水带止水条止水圈,橡胶管金属软管,橡胶扳,橡胶套橡胶制品,橡胶垫块,橡胶垫橡胶圈,桥粱支坐企业成立:?2003-12-17 员工规模:?10 - 20人经营类型:?生产型注册资金:?100万以下生产规模:10000件商铺状态:?开通第7年衡水橡胶一厂（简称“程林橡胶”）成立于2006年，位于河北省衡水市。
是一家专业生产销售各种橡胶产品的厂家。
主要产品有：橡胶垫。
橡胶扳，橡胶圈，橡胶套，止水带，桥梁支坐及各种橡胶制品丶公司目前旗下有员工100人，年产销500吨，年销售收入近2000万元。
详情查看企业商铺产品展示如下：南京市排水井橡胶垫南京排水井橡胶缓冲垫南京市排水井橡胶垫圈公路排水井橡胶垫,公路排水井橡胶缓冲垫,公路排水井橡胶垫圈道路排水井盖橡胶垫，道路排水井盖橡胶垫厂，道路排水井橡胶垫二、河北鼎丰橡塑管业有限公司主营产品:高压钢丝缠绕胶管,高压钢丝编织胶管,高压胶管,胶管,硅胶管,液压胶管,夹布胶管,大口径胶管企业成立:?2007-06-06 员工规模:?50 - 100人经营类型:?生产型注册资金:?1000万-5000万生产规模:1000000m/年商铺状态:?开通第6年河北鼎丰橡塑管业有限公司是生产销售各种规格高压钢丝编织胶管，高压钢丝缠绕胶管，高压石油钻探胶管，海洋高压输油胶管，耐高温蒸汽胶管，高耐磨喷砂胶管，夹布胶管系列，大口径钢丝胶管，尼龙树脂管，膨胀胶管，伸缩软管，橡胶软接头，金属软管，硅胶管，四氟管，油管，胶管接头，补偿器系列，橡胶制品及密封件等产品的科技型生产厂家。

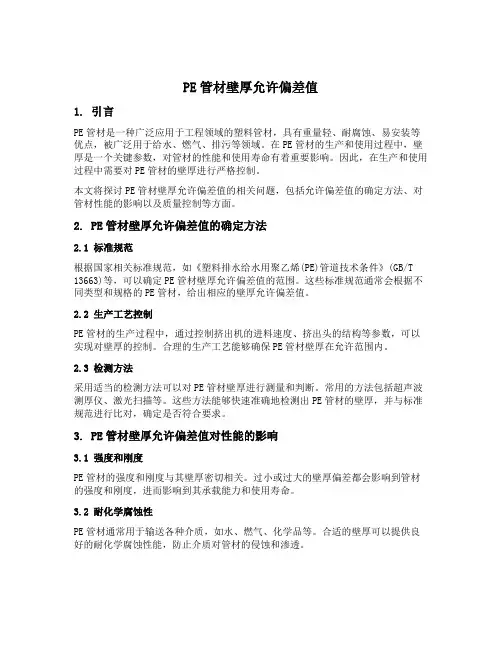

PE管材壁厚允许偏差值1. 引言PE管材是一种广泛应用于工程领域的塑料管材，具有重量轻、耐腐蚀、易安装等优点，被广泛用于给水、燃气、排污等领域。
在PE管材的生产和使用过程中，壁厚是一个关键参数，对管材的性能和使用寿命有着重要影响。
因此，在生产和使用过程中需要对PE管材的壁厚进行严格控制。
本文将探讨PE管材壁厚允许偏差值的相关问题，包括允许偏差值的确定方法、对管材性能的影响以及质量控制等方面。
2. PE管材壁厚允许偏差值的确定方法2.1 标准规范根据国家相关标准规范，如《塑料排水给水用聚乙烯(PE)管道技术条件》(GB/T 13663)等，可以确定PE管材壁厚允许偏差值的范围。
这些标准规范通常会根据不同类型和规格的PE管材，给出相应的壁厚允许偏差值。
2.2 生产工艺控制PE管材的生产过程中，通过控制挤出机的进料速度、挤出头的结构等参数，可以实现对壁厚的控制。
合理的生产工艺能够确保PE管材壁厚在允许范围内。
2.3 检测方法采用适当的检测方法可以对PE管材壁厚进行测量和判断。
常用的方法包括超声波测厚仪、激光扫描等。
这些方法能够快速准确地检测出PE管材的壁厚，并与标准规范进行比对，确定是否符合要求。
3. PE管材壁厚允许偏差值对性能的影响3.1 强度和刚度PE管材的强度和刚度与其壁厚密切相关。
过小或过大的壁厚偏差都会影响到管材的强度和刚度，进而影响到其承载能力和使用寿命。
3.2 耐化学腐蚀性PE管材通常用于输送各种介质，如水、燃气、化学品等。
合适的壁厚可以提供良好的耐化学腐蚀性能，防止介质对管材的侵蚀和渗透。
3.3 密封性能PE管材在使用过程中需要保持良好的密封性能，以防止介质泄漏。
合理控制壁厚偏差可以确保管材连接处的密封性，并提高整体系统的安全可靠性。
4. PE管材壁厚允许偏差值的质量控制4.1 原材料选择选择优质的原料是确保PE管材壁厚允许偏差值符合要求的基础。
合格的原料能够提供均匀、稳定的挤出过程，有利于控制壁厚。
PE管材挤出成型作业指导书一混配料的配置及烘干配料员应严格按照生产计划单的配方进行配置，不得混入绳头、纸屑、铁屑等杂物。
严格按照工艺单的要求进行搅拌烘干。
二挤出成型1挤出机管胚挤出1.1管材挤出温度参照如下工艺温度。
既：a.下料段温度控制在60--120。
C范围内;b.料筒温度控制在180--200。
C范围内;c.机头温度控制在190--210。
C范围内;&口模温度控制在200--220。
C范围内；e.熔体温度一般不得超过200℃f.停机后重新升温开机，应分段加热；第一段将各区温度设置在与工艺温度相差50-6(ΓC,满值后稳定60min进行第二段加热，将各区温度设置在工艺温度范围，满值后稳定30minβ1.2螺杆a.螺杆转速应匹配生产速度，满足管材的尺寸要求。
扭矩不得高于85%ob.料筒应不定时予以清洗。
c.开机时挤出机转速应设置为零启动，主机加速过程中应缓慢提速，密切注意管胚和主机扭矩的变化，确保管胚稳定，严禁超出扭矩限制。
1.3模头口模及芯模尺寸a.严格按照生产实际选择模具。
b.模头生产时不允许漏料。
2真空定径及冷却2.1真空定径设备中心必须与挤出机中心线一致；2.2水质清洁，无颗粒杂物等；2.3定径套、真空箱及冷却水箱每月彻底清洗一次，去掉各类杂物；2.4高位水箱及到定径套的水路每季度清洗一次，对照开机验证表严格逐条验证：a.重点检杳真空定径水槽托轮和其他转动部分及水泵、真空泵是否工作正常；b.真空度根据不同管材规格在∙0.06~0.015MPa之间调节；c.PE管管坯从模头挤出，经由定径套进入真空箱，管材的外径，壁厚，表面质量初步定型。
所以定径套一定要保持水路畅通，无堵塞，表面无损伤、杂物。
不漏气；d.PE管管坯从熔融状态转为固态，需要释放出大量的热，因此冷却效果的好坏直接关系到生产效率的高低和产品性能的好坏。
根据成型调节水量大小，确保成型稳定、冷却充分。
3标识严格按照生产计划单的要求打印管材标识，标识必须清晰、完整，标识间距离符合标准。

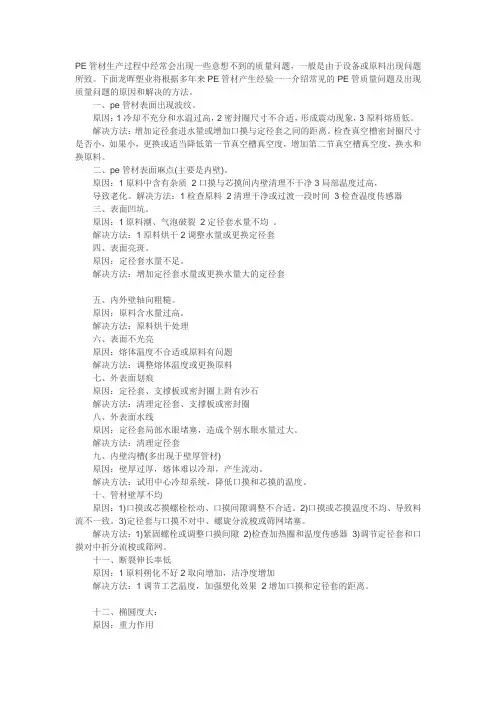

PE管材生产过程中经常会出现一些意想不到的质量问题，一般是由于设备或原料出现问题所致。
下面龙晖塑业将根据多年来PE管材产生经验一一介绍常见的PE管质量问题及出现质量问题的原因和解决的方法。
一、pe管材表面出现波纹。
原因：1冷却不充分和水温过高，2密封圈尺寸不合适，形成震动现象，3原料熔质低。
解决方法：增加定径套进水量或增加口摸与定径套之间的距离。
检查真空槽密封圈尺寸是否小，如果小，更换或适当降低第一节真空槽真空度，增加第二节真空槽真空度，换水和换原料。
二、pe管材表面麻点(主要是内壁)。
原因：1原料中含有杂质2口摸与芯摸间内壁清理不干净3局部温度过高，导致老化。
解决方法：1检查原料2清理干净或过渡一段时间3检查温度传感器三、表面凹坑。
原因：1原料潮、气泡破裂2定径套水量不均。
解决方法：1原料烘干2调整水量或更换定径套四、表面亮斑。
原因：定径套水量不足。
解决方法：增加定径套水量或更换水量大的定径套五、内外壁轴向粗糙。
原因：原料含水量过高。
解决方法：原料烘干处理六、表面不光亮原因：熔体温度不合适或原料有问题解决方法：调整熔体温度或更换原料七、外表面划痕原因：定径套、支撑板或密封圈上附有沙石解决方法：清理定径套、支撑板或密封圈八、外表面水线原因：定径套局部水眼堵塞，造成个别水眼水量过大。
解决方法：清理定径套九、内壁沟槽(多出现于壁厚管材)原因：壁厚过厚，熔体难以冷却，产生流动。
解决方法：试用中心冷却系统，降低口摸和芯摸的温度。
十、管材壁厚不均原因：1)口摸或芯摸螺栓松动、口摸间隙调整不合适。
2)口摸或芯摸温度不均、导致料流不一致。
3)定径套与口摸不对中、螺旋分流梭或筛网堵塞。
解决方法：1)紧固螺栓或调整口摸间隙2)检查加热圈和温度传感器3)调节定径套和口摸对中折分流梭或筛网。
十一、断裂伸长率低原因：1原料朔化不好2取向增加，洁净度增加解决方法：1调节工艺温度，加强塑化效果2增加口摸和定径套的距离。
十二、椭圆度大：原因：重力作用解决方法：增加校正装置PE管生产厂家必须建立严格的原料供方评价程序，选择合适的原料并根据原料的检测情况进行恰当的处理。

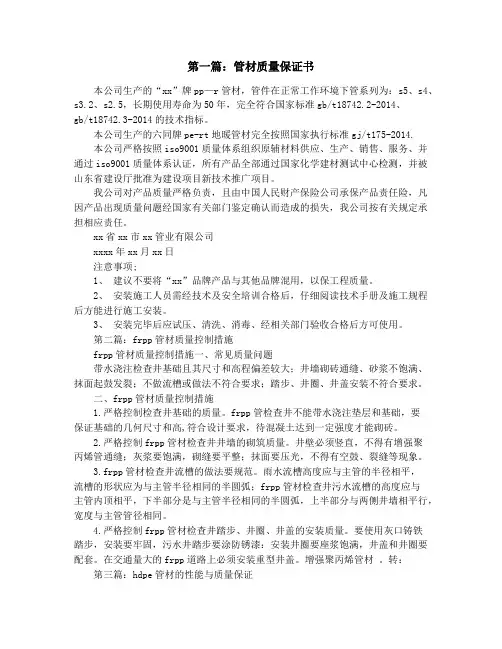

第一篇：管材质量保证书本公司生产的“xx”牌pp—r管材，管件在正常工作环境下管系列为：s5、s4、s3.2、s2.5，长期使用寿命为50年，完全符合国家标准gb/t18742.2-2014、gb/t18742.3-2014的技术指标。
本公司生产的六同牌pe-rt地暖管材完全按照国家执行标准gj/t175-2014.本公司严格按照iso9001质量体系组织原辅材料供应、生产、销售、服务、并通过iso9001质量体系认证，所有产品全部通过国家化学建材测试中心检测，并被山东省建设厅批准为建设项目新技术推广项目。
我公司对产品质量严格负责，且由中国人民财产保险公司承保产品责任险，凡因产品出现质量问题经国家有关部门鉴定确认而造成的损失，我公司按有关规定承担相应责任。
xx省xx市xx管业有限公司xxxx年xx月xx日注意事项;1、建议不要将“xx”品牌产品与其他品牌混用，以保工程质量。
2、安装施工人员需经技术及安全培训合格后，仔细阅读技术手册及施工规程后方能进行施工安装。
3、安装完毕后应试压、清洗、消毒、经相关部门验收合格后方可使用。
第二篇：frpp管材质量控制措施frpp管材质量控制措施一、常见质量问题带水浇注检查井基础且其尺寸和高程偏差较大；井墙砌砖通缝、砂浆不饱满、抹面起鼓发裂；不做流槽或做法不符合要求；踏步、井圈、井盖安装不符合要求。
二、frpp管材质量控制措施1.严格控制检查井基础的质量。
frpp管检查井不能带水浇注垫层和基础，要保证基础的几何尺寸和高,符合设计要求，待混凝土达到一定强度才能砌砖。
2.严格控制frpp管材检查井井墙的砌筑质量。
井壁必须竖直，不得有增强聚丙烯管通缝；灰浆要饱满，砌缝要平整；抹面要压光，不得有空鼓、裂缝等现象。
3.frpp管材检查井流槽的做法要规范。
雨水流槽高度应与主管的半径相平，流槽的形状应为与主管半径相同的半圆弧；frpp管材检查井污水流槽的高度应与主管内顶相平，下半部分是与主管半径相同的半圆弧，上半部分与两侧井墙相平行，宽度与主管管径相同。
1.PE80级聚乙烯管材公称压力和规格尺寸2.饮水用PVC-U管材的性能技术指标饮水管材技术说明饮水管材0.63MPa 饮水管材1.0MPa 饮水管材1.6MPa 编号规格编号规格编号规格ZCVC-GS-1-1 20 ZCVC-GS-2-1 20 ZCVC-GS-3-1 20 ZCVC-GS-1-2 25 ZCVC-GS-2-2 25 ZCVC-GS-3-2 25 ZCVC-GS-1-3 32 ZCVC-GS-2-3 32 ZCVC-GS-3-3 32 ZCVC-GS-1-4 40 ZCVC-GS-2-4 40 ZCVC-GS-3-4 40 ZCVC-GS-1-5 50 ZCVC-GS-2-5 50 ZCVC-GS-3-5 50 ZCVC-GS-1-6 63 ZCVC-GS-2-6 63 ZCVC-GS-3-6 63 ZCVC-GS-1-7 75 ZCVC-GS-2-7 75 ZCVC-GS-3-7 75 ZCVC-GS-1-8 90 ZCVC-GS-2-8 90 ZCVC-GS-3-8 90 ZCVC-GS-1-9 110 ZCVC-GS-2-9 110 ZCVC-GS-3-9 110 ZCVC-GS-1-10 125 ZCVC-GS-2-10 125 ZCVC-GS-3-10 160 ZCVC-GS-1-11 160 ZCVC-GS-2-11 160ZCVC-GS-1-12 180 ZCVC-GS-2-12 180ZCVC-GS-1-13 200 ZCVC-GS-2-13 200ZCVC-GS-1-14 225 ZCVC-GS-2-14 225ZCVC-GS-1-15 250 ZCVC-GS-2-15 250ZCVC-GS-1-16 315 ZCVC-GS-2-16 315ZCVC-GS-1-17 355 ZCVC-GS-2-17 355ZCVC-GS-1-18 400 ZCVC-GS-2-18 400饮水用PVC-U管材的性能技术指标序号项目性能要求1 执行标准GB/T10002.1-20062 外观管材内外表面应光滑，无明显划痕、无凹陷、可见杂质和其他影响本部分要求的表面缺陷。
【圣大百科】分析市面上常用的PE-RT地暖管材质量影响因素！【地暖疑问】地暖PE-RT管材质量影响因素分析？【解答】耐热聚乙烯（PE-RT）管材主要用于低温地板辐射采暖系统，近年来在国内得到迅速发展。
经过合格论证的原材料从第一代的PE-RTI型陶氏Dowlex2344，SKDX800、LGSP980、大林XP9000，发展到强度更高、长期耐热性能更佳的PE-RTII型原料：Dowlex2388、巴塞尔4731B．欧洲道达尔XRT70、LG988、SKDX900.目前国内石化企业开发的PE-RT原料也在论证之中。
共聚单体也不再局限于辛烯共聚，现在共聚单体有己烯、丁烯。
PE-RT管材年产量在国内近10万吨，生产线近千条。
耐热聚乙烯（PE-RT）管材由于用于隐蔽工程，用户倍加重视其质量。
如何控制质量？如何正确选用耐热聚乙烯（PE-RT）地暖管？圣大管业希望通过就影响产品质量相关因素分析，为同行及用户提供参考！影响耐热聚乙烯（PE-RT）地暖管的使用及安装性能主要有强度，尤其高温下的长期静液压强度；热稳定性；管材外径、壁厚；管材外观等，其中热稳定性以及高温下长期静液压强度最为重要。
影响这些因素的有原材料、设备、模具、生产工艺等。
一、原材料原材料是管材高温下长期静液压强度及热稳定性两项重要性能的决定性因素。
高分子物理有个重要原理：结构决定性能。
高分子材料专业人员都清楚，普通聚乙烯管道包括PE100管材，虽然其分子量很高，熔指也很低，但它的应用温度范围限制在45℃以下，这是由普通聚乙烯的线性分子结构决定的。
耐热聚乙烯是通过分子设计，在聚乙烯的线性分子链段上按一定规律分布相应长度的共聚单体支链，在分子结晶中无定型区域中形成一定数量的“网状接点”，类似于热塑性橡胶，从而使得耐热聚乙烯即使其分子量不一定高于PE100，但大幅提高聚乙烯高温下的蠕变性能，提高其高温下的长期耐压性能。
合格的PE-RTI型和PE-RTII型耐热聚乙烯必须通过相关论证，其长期静液压蠕变曲线必须符合相关标准曲线。
【凯德塑机】对于PE管材单听名字可能很多人不知道是干什么用的，但只要看到实物基本上大家会了解一二。
PE是一种安全指数比较高的基础塑料，目前塑料袋、保鲜膜等都是PE塑料,PE具有优良的耐大多数生活和工业用化学品的特性。
而PE管材生产设备可用于生产建筑给排水、农用给排水、燃气输送管道、通信线缆套管等，那么我们在选购PE管材生产设备需要注意哪几个方面呢？其实选对厂家很重要！
（PE管材生产设备-图例）
PE管材生产设备厂家优势
①我公司生产的PE管材生产设备是采用本公司独立开发的冷却和定径系统，使用水循环冷却HDPE(PP,ABS)原料。
这样的特殊设计可以使挤出管材拥有稳定的直径尺寸和圆整度，可适合生产厚壁管。
②PE管材生产设备选用本公司专用高效挤出机，它的螺杆带有混炼头和屏障，并且机筒做成带有新型沟槽的结构。
这些全新设计可以增加挤出管材的塑化和混练效果。
再加上特殊设计的HDPE(PP,ABS)模具，就可使熔点更低，拥有更好的混合效果，低的机头压力，保证的稳定的高产量，延长主机使用寿命。
③特殊设计的全不锈钢加长型真空定径箱，可以确保稳定的直径尺寸和圆整度，使用速度控制系统，使牵引速度稳定。
（PE管材生产设备-图例）
PE管材生产设备主要构造
1、设备采用全不锈钢真空定径水箱，保证设备的耐用性。
2、设备使用低能耗，高效率单螺杆挤出机。
3、模具均可根据客户实际情况量身定制。
4、挤出机采用长径比为33：1的高速螺杆，氮化深度达到0.08毫米以上。
PE管材生产设备特点和型号：
①PE管材直径范围20mm-1200mm。
②配合单螺杆挤出机，适合PE颗粒料的挤出，产量高，最高产量可达到1吨每小时。
③本生产线采用合理的设计，实惠，耐用。
