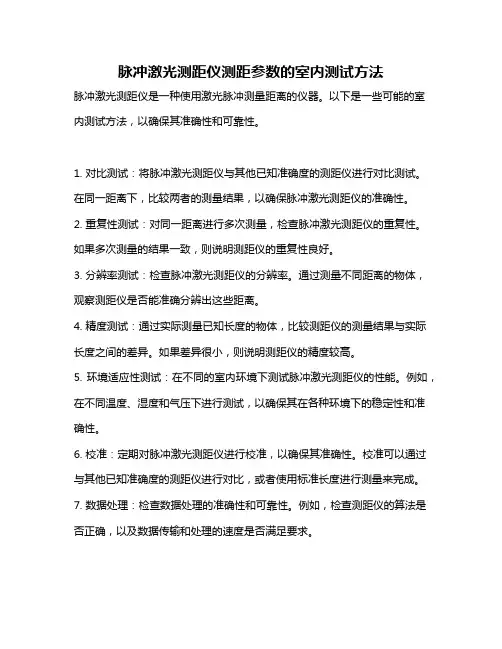

脉冲激光测距仪测距参数的室内测试方法
脉冲激光测距仪是一种使用激光脉冲测量距离的仪器。
以下是一些可能的室内测试方法，以确保其准确性和可靠性。
1. 对比测试：将脉冲激光测距仪与其他已知准确度的测距仪进行对比测试。
在同一距离下，比较两者的测量结果，以确保脉冲激光测距仪的准确性。
2. 重复性测试：对同一距离进行多次测量，检查脉冲激光测距仪的重复性。
如果多次测量的结果一致，则说明测距仪的重复性良好。
3. 分辨率测试：检查脉冲激光测距仪的分辨率。
通过测量不同距离的物体，观察测距仪是否能准确分辨出这些距离。
4. 精度测试：通过实际测量已知长度的物体，比较测距仪的测量结果与实际长度之间的差异。
如果差异很小，则说明测距仪的精度较高。
5. 环境适应性测试：在不同的室内环境下测试脉冲激光测距仪的性能。
例如，在不同温度、湿度和气压下进行测试，以确保其在各种环境下的稳定性和准确性。
6. 校准：定期对脉冲激光测距仪进行校准，以确保其准确性。
校准可以通过与其他已知准确度的测距仪进行对比，或者使用标准长度进行测量来完成。
7. 数据处理：检查数据处理的准确性和可靠性。
例如，检查测距仪的算法是否正确，以及数据传输和处理的速度是否满足要求。
通过以上室内测试方法，可以评估脉冲激光测距仪的性能，并确保其在各种应用中的准确性和可靠性。
脉冲测距原理脉冲测距技术是一种常用的测距方法，它利用电磁波在空间中传播的特性，通过发送和接收脉冲信号来实现测距。
脉冲测距原理主要包括脉冲信号的发射、传播时间的测量和距离计算三个基本步骤。
首先，脉冲测距系统会发送一个短脉冲信号，这个信号会以光速在空间中传播。
当这个信号遇到目标物体时，部分信号会被目标物体反射回来，然后由接收器接收到。
接收到的信号会经过放大和处理，最终转化为电信号。
其次，测量传播时间是脉冲测距的关键步骤。
通过记录脉冲信号发射和接收的时间差，可以计算出信号在空间中传播的时间。
这个时间差乘以光速就可以得到信号的传播距离。
最后，根据传播距离可以计算出目标物体与脉冲测距系统的距离。
在实际应用中，通常会进行多次脉冲测距并取平均值，以提高测距的准确性和稳定性。
脉冲测距原理的关键在于精确测量信号的传播时间，因此需要高精度的时钟和快速的信号处理电路。
同时，对于不同的应用场景，脉冲测距系统的工作频率、脉冲宽度和脉冲重复频率等参数也需要进行调整和优化。
脉冲测距技术在激光测距、雷达测距、超声波测距等领域有着广泛的应用。
例如，激光测距仪利用脉冲激光进行测距，可以实现对目标物体的高精度测量；雷达系统利用脉冲雷达信号进行目标探测和距离测量；超声波测距系统则利用脉冲超声波进行测距，常用于车辆倒车雷达和无人机避障等场景。
总之，脉冲测距原理是一种基础而重要的测距方法，它通过脉冲信号的发射、传播时间的测量和距离计算来实现对目标物体的准确测距。
随着技术的不断进步，脉冲测距技术将在更多领域得到应用，并为各行各业带来更多便利和可能性。
脉冲激光测距接收电路与计时方法研究脉冲激光测距技术广泛应用于工业测量、环境监测、地质勘探等领域。
接收电路和计时方法是测距系统中至关重要的部分。
本文将对脉冲激光测距接收电路和计时方法进行研究。
脉冲激光测距接收电路通常由光电二极管、放大器和滤波器组成。
当激光脉冲照射到目标物体上并反射回来时，光电二极管将接收到光信号，并将其转换为电信号。
然后，信号通过放大器进行增益，以便后续处理。
为了滤除噪声和杂散信号，需采用滤波器对接收信号进行滤波。
通常，高通滤波器可以滤除直流分量，低通滤波器可以滤除高频噪声。
通过这样的接收电路设计，可以提高脉冲激光测距系统的信噪比和测距精度。
在计时方法方面，常用的方法有单点测时法、相位测时法和频率测时法。
单点测时法是指通过测量发射光脉冲和接收光脉冲之间的时间差来计算测距值。
这种方法简单直观，但对系统时钟稳定性要求较高。
相位测时法则是根据光信号的频率差异来计算测距值。
这种方法对系统时钟的稳定性要求较低，但需要较长的测量时间。
频率测时法是通过测量光信号的频率来计算测距值。
这种方法对系统时钟稳定性要求相对较低，且测量时间较短，但需要较高的运算速度。
为了提高脉冲激光测距系统的测距精度和稳定性，还可以采用多点测时法和多面测时法。
多点测时法是指在一次测量中采用多个测时点来增加测距值的准确性。
可以通过分析接收到的多个光脉冲的时间差来计算目标物体的距离。
而多面测时法则是指在一次测量中使用多个接收器或激光源来实现测距。
通过测量多个方向上的光脉冲的时间差，可以得到更准确的测距结果。
脉冲激光测距接收电路和计时方法是脉冲激光测距技术中至关重要的环节。
通过合理设计接收电路和选择适当的计时方法，可以提高脉冲激光测距系统的测距精度和稳定性。
智能激光测距仪的测量方法和测距原理2018-03-15 14:21:29智能激光测距仪是利用激光对目标的距离进行准确测定的仪器。
激光测距仪在工作时向目标射出一束很细的激光，由光电元件接收目标反射的激光束，计时器测定激光束从发射到接收的时间，计算出从观测者到目标的距离。
若激光是连续发射的，测程可达40公里左右，并可昼夜进行作业。
若激光是脉冲发射的，一般精度较低，但用于远距离测量，可以达到很好的相对精度。
1、脉冲测距法：利用脉冲激光器发射单次激光脉冲或激光脉冲串，测量激光脉冲到达目标并由目标返回到接收器的往返时间，由此运算目标距离。
此方法误差较大，适用于远距离测量。
2、干涉测距法：利用光的干涉原理，通过测量激光发射与接收这间的干涉条纹来测量距离。
此方法精度非常高，但只能测量相对距离。
3、相位式测距法：采用连续调制的激光光束照射实测目标，通过测量光束往返中产生的相位变化，换算出目标的距离。
此方法在采用合作目标反射器，多把尺的情况下，可实现高精度的远距离测量。
1.利用红外线测距或激光测距的原理测距原理基本可以归结为测量光往返目标所需要时间，然后通过光速和大气折射系数 计算出距离。
由于直接测量时间比较困难，通常是测定连续波的相位，称为测相式测距仪。
当然，也有脉冲式测距仪。
需要注意，测相并不是测量红外或者激光的相位，而是测量调制在红外或者激光上面的信号相位。
建筑行业有一种手持式的激光测距仪，用于房屋测量，其工作原理与此相同。
2.测物体平面须与光线垂直通常测距需要全反射棱镜配合，而房屋量测用的测距仪，直接以光滑的墙面反射测量，主要是因为距离比较近，光反射回来的信号强度够大。
与此可以知道，一定要垂直，否则返回信号过于微弱将无法智能准确的距离。
3.可以测物体平面为漫反射通常也是可以的，实际工程中会采用薄塑料板作为反射面以解决漫反射严重的问题。
4.脉冲法激光测距仪娱乐级产品可以达到显示精度1米，测量精度±1米，测量级产品显示精度0.1米，测量精度±0.15米。
激光测距传感器工作原理脉冲和相位的区别
脉冲和相位法测距的区别是什么？
脉冲式激光测距传感器通过发送一束激光脉冲到目标物体，然后测量脉冲往返所需的时间来计算距离。
激光脉冲在发射后经过目标物体反射，返回传感器。
传感器根据脉冲往返的时间计算出目标物体的距离。
脉冲式激光测距传感器适用于长距离测量，其精度受限于脉冲持续时间和计时器的精度。
主要用于机载激光雷达、测距望远镜等远距离测场景。
相位式激光测距传感器通过发送连续激光束，并比较发射和接收激光束的相位差来计算距离。
相位式激光测距传感器在测量过程中，通过调整发射激光的频率或相位，并与接收到的反射激光进行相位比较，从而计算出目标物体的距离。
相位式激光测距传感器适用于中短距离测量，具有较高的精度。
主要用在工业自动化、机器人导航等精度要求高的场景。
在实际应用中，可以根据需求选择适合的激光测距传感器。

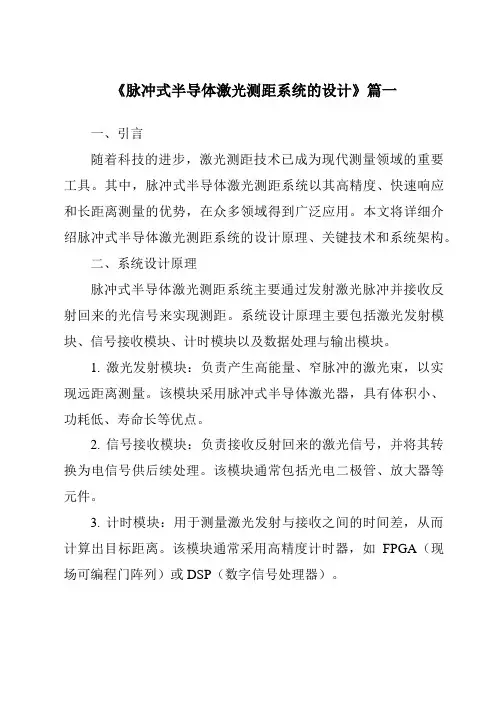

《脉冲式半导体激光测距系统的设计》篇一一、引言随着科技的进步，激光测距技术已成为现代测量领域的重要工具。
其中，脉冲式半导体激光测距系统以其高精度、快速响应和长距离测量的优势，在众多领域得到广泛应用。
本文将详细介绍脉冲式半导体激光测距系统的设计原理、关键技术和系统架构。
二、系统设计原理脉冲式半导体激光测距系统主要通过发射激光脉冲并接收反射回来的光信号来实现测距。
系统设计原理主要包括激光发射模块、信号接收模块、计时模块以及数据处理与输出模块。
1. 激光发射模块：负责产生高能量、窄脉冲的激光束，以实现远距离测量。
该模块采用脉冲式半导体激光器，具有体积小、功耗低、寿命长等优点。
2. 信号接收模块：负责接收反射回来的激光信号，并将其转换为电信号供后续处理。
该模块通常包括光电二极管、放大器等元件。
3. 计时模块：用于测量激光发射与接收之间的时间差，从而计算出目标距离。
该模块通常采用高精度计时器，如FPGA（现场可编程门阵列）或DSP（数字信号处理器）。
4. 数据处理与输出模块：对计时模块得到的数据进行处理，如去噪、滤波、计算等，最终以数字或模拟信号的形式输出测距结果。
三、关键技术1. 激光脉冲调制技术：为了实现远距离测量，需要产生高能量、窄脉冲的激光束。
调制技术能够有效地控制激光的脉冲宽度、能量和频率，从而提高测距精度和测量范围。
2. 信号处理与识别技术：由于环境噪声和干扰因素的影响，接收到的信号可能存在失真和噪声。
因此，需要采用信号处理与识别技术对接收到的信号进行去噪、滤波和识别，以提高测距的准确性和可靠性。
3. 高精度计时技术：计时模块是测距系统的核心部分，其精度直接影响到测距结果的准确性。
因此，需要采用高精度计时技术，如采用FPGA或DSP等硬件设备进行计时，以提高计时精度和稳定性。
4. 系统集成与优化：将各个模块进行集成和优化，以实现系统的整体性能提升。
这包括硬件电路设计、软件算法优化以及系统调试等方面的工作。
脉冲激光测距系统的原理脉冲激光测距系统是一种利用激光脉冲测量目标物体距离的技术。
该系统通过发射一个短暂而高能量的脉冲激光束，并测量从发射到接收激光返回的时间来计算目标物体距离。
下面将详细介绍脉冲激光测距系统的原理。
脉冲激光测距系统由脉冲激光发射器、接收器、时钟计时装置和信号处理系统等组成。
首先，脉冲激光发射器发出一个高能量的短脉冲激光束，传输至目标物体表面。
随后，激光束与目标物体表面发生相互作用，部分激光能量被反射回来。
接收器接收到反射的激光，并将其转换为电信号。
接收器中的光电探测器负责将反射的激光转化为电信号。
光电探测器通常使用光电二极管或光电倍增管等设备，能够将光能有效地转化为电能。
收到的电信号的强度与激光的入射能量和目标物体的反射特性有关。
时钟计时装置用于记录从激光发射到接收激光返回的时间。
它通常使用高精度的计时器或时钟来测量发射和返回激光之间的时间间隔。
通过计算时间间隔，可以确定激光从发射到返回的时间，从而计算出目标物体与测距系统之间的距离。
信号处理系统负责处理接收到的电信号，并计算目标物体的距离。
该系统通常包括放大器、滤波器和模数转换器等设备，用于放大、滤除噪声和数字化电信号。
信号处理系统还可以对接收到的信号进行分析和处理，例如提取出激光返回的特征信号，通过波形分析等方法计算出目标物体的距离。
脉冲激光测距系统的原理基于光信号的传播速度恒定不变，光在真空中的传播速度约为每秒299,792,458米。
因此，通过测量激光发射和反射之间的时间间隔，可以计算出目标物体与测距系统之间的距离。
根据光的速度，时间间隔可以通过以下公式计算：距离= （光速×时间间隔）/ 2其中，时间间隔是激光从发射到返回的时间。
由于激光在往返过程中需要通过大气中的空气等介质，因此通常需要考虑激光在介质中传播速度的影响。
综上所述，脉冲激光测距系统通过发射和接收激光束，并测量激光返回的时间间隔，可以计算出目标物体与测距系统之间的距离。

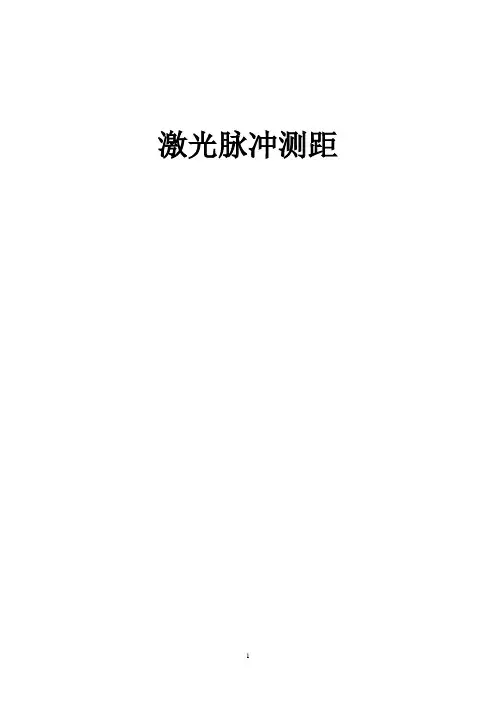

激光脉冲测距目录一工作原理 (3)（1）测距仪工作原理 (3)（2）激光脉冲测距仪光学原理结构 (3)（3）测距仪的大致结构组成 (4)（4）主要的工作过程 (4)（5）激光脉冲发射、接收电路板组成及工作原理 (5)二激光脉冲测距的应用领域 (5)三关键问题及解决方法 (6)（1）优点 (6)（2）问题及解决方案 (7)一工作原理（1）测距仪工作原理现在就脉测距仪冲激光测距简要叙述其工作原理。
简单地讲，脉冲法测距的过程是这样的：测距仪发射出的激光经被测量物体的反射后又被测距仪接收，测距仪同时记录激光往返的时间t，光速 c 和往返时间t 的乘积的一半，就是测距仪和被测量物体之间的距离。
一般一个典型的激光测距系统应具备以下四个模块：激光发射模块；激光接收模块；距离计算与显示模块；激光准直与聚焦模块，如图2-1 所示。
系统工作时，由发射单元发出一束激光，到达待测目标物后漫反射回来，经接收单元接收、放大、整形后到距离计算单元计算完毕后显示目标物距离。
在测距点向被测目标发射一束强窄激光脉冲，光脉冲传输到目标上以后，其中一小部分激光反射回测距点被测距系统光功能接收器所接受。
假定光脉冲在发射点与目标间来回一次所经历的时间间隔为t，那么被测目标的距离 D 为：式中：c 为激光在大气中的传播速度；D 为待测距离；t为激光在待测距离上的往返时间。
R=C*T/2 (公式1)图一脉冲激光测距系统原理框图（2）激光脉冲测距仪光学原理结构图二（3）测距仪的大致结构组成脉冲激光测距仪主要由脉冲激光发射系统、光电接收系统、门控电路、时钟脉冲振荡器以及计数显示电路组成（4）主要的工作过程其工作过程大致如下：首先接通电源，复原电路给出复原信号，使整机复原，准备进行测量；同时触发脉冲激光发生器，产生激光脉冲。
该激光脉冲有一小部分能量由参考信号取样器直接送到接收系统，作为计时的起始点。
大部分光脉冲能量射向待测目标，由目标反射回测距仪的光脉冲能量被接收系统接收，这就是回波信号。
有关“激光测距”的实验报告有关“激光测距”的实验报告如下：一、实验目的本实验旨在通过激光测距的方法，测量目标物体与测距仪之间的距离，并验证激光测距的原理及精度。
二、实验原理1.激光测距的基本原理是利用激光的快速、单色、相干性好等特点，通过测量激光发射器发出激光信号到目标物体再反射回来的时间，计算出目标物体与测距仪之间的距离。
具体而言，激光测距仪通常采用脉冲法或相位法进行测距。
2.脉冲法测距是通过测量激光发射器发出激光脉冲信号到目标物体再反射回来的时间，计算出目标物体与测距仪之间的距离。
其计算公式为：d=2c×t，其中d为目标物体与测距仪之间的距离，c为光速，t为激光脉冲信号往返时间。
3.相位法测距则是通过测量调制后的激光信号在目标物体上反射后与原信号的相位差，计算出目标物体与测距仪之间的距离。
其计算公式为：d=2×Δφλ，其中λ为调制波长，Δφ为相位差。
三、实验步骤1.准备实验器材：激光测距仪、标定板、尺子、三脚架等。
2.将标定板放置在平整的地面上，用三脚架固定激光测距仪，调整激光测距仪的高度和角度，使激光束对准标定板中心。
3.按下激光测距仪的测量按钮，记录标定板的距离读数。
4.用尺子测量标定板的实际距离，并与激光测距仪的读数进行比较。
5.重复步骤3和4多次，记录数据并分析误差。
四、实验结果与分析1.激光测距仪的测量精度较高，误差在±1cm以内。
2.在不同距离下，激光测距仪的误差略有不同，但总体来说表现良好。
3.在实际应用中，需要注意环境因素对激光测距的影响，如烟雾、尘埃等可能会影响激光信号的传播和反射。
五、结论与展望本实验通过激光测距的方法测量了目标物体与测距仪之间的距离，验证了激光测距的原理及精度。
实验结果表明，激光测距仪具有较高的测量精度和可靠性，适用于各种需要高精度距离测量的场合。
未来，随着技术的不断发展，激光测距的应用领域将更加广泛，如无人驾驶、机器人导航、地形测绘等。
脉冲激光测距接收电路与计时方法研究脉冲激光测距是一种常用的距离测量方法，它利用激光光束在发射和接收之间来回传播的时间来计算被测物体的距离。
在脉冲激光测距系统中，接收电路和计时方法是至关重要的组成部分，它对系统的性能和测量精度起着至关重要的作用。
本文将针对脉冲激光测距接收电路与计时方法进行研究，探讨其设计原理和优化方法。
一、脉冲激光测距原理脉冲激光测距系统一般由激光发射装置、接收装置和信号处理器组成。
发射装置发射一束短脉冲激光束，激光束照射到被测物体上后，被测物体会反射一部分激光回接收装置。
接收装置接收反射回来的激光信号，并通过信号处理器对接收到的信号进行处理，从而得到被测物体与测距系统之间的距离。
二、脉冲激光测距接收电路设计1. 光电探测器光电探测器是脉冲激光测距系统中的关键部件之一，它能够将接收到的光信号转换为电信号。
常用的光电探测器包括光电二极管（PD）和光电倍增管（PMT）。
光电二极管结构简单，响应速度快，适合用于高速测距系统；光电倍增管具有较高的增益和灵敏度，适用于低光功率条件下的测距系统。
在设计脉冲激光测距系统的接收电路时，需要根据具体的测距要求选择合适的光电探测器，并考虑其灵敏度、频响特性和抗干扰能力等因素。
2. 前置放大器光电探测器输出的电信号较小，需要经过前置放大器进行放大处理，以提高信噪比和灵敏度。
前置放大器的设计需要考虑其输入阻抗、增益和带宽等参数，以确保能够有效地放大光电探测器输出的信号，并保持其波形和幅度的稳定性。
3. 带通滤波器脉冲激光测距系统中的接收信号通常受到环境光、背景光和其他干扰的影响，因此需要通过带通滤波器对接收信号进行滤波处理，去除不必要的干扰成分。
带通滤波器的设计需要根据激光的脉冲频率和接收信号的频谱特性进行选择，以保证滤波效果和系统的抗干扰能力。
4. 信号整形接收到的激光信号可能存在不稳定的脉冲波形和噪声，在信号整形电路中需要进行信号整形和去噪处理，以确保接收到的信号能够被后续的计时电路准确地识别和处理。
