袋装砂井施工技术交底

一、工程概况1. 工程名称：______工程2. 工程地点：______地区3. 施工单位：______公司4. 施工项目负责人：______5. 施工时间：______年______月______日至______年______月______二、施工工艺及安全注意事项1. 施工工艺：（1）现场准备：清理施工区域，确保无障碍物，施工材料堆放整齐。

（2）砂袋制作：砂袋采用防水、耐磨材料制作，规格为______cm×______cm。

（3）围堰搭设：根据设计要求，按照先外后内、先深后浅的原则进行搭设。

（4）填筑：采用分层填筑，每层厚度控制在______cm左右，确保填筑密实。

（5）连接：砂袋之间连接采用拉环连接，确保连接牢固。

2. 安全注意事项：（1）施工人员必须穿戴好安全帽、安全带、防滑鞋等个人防护用品。

（2）施工过程中，严禁酒后作业、疲劳作业。

（3）施工现场应设专人负责指挥，确保施工秩序井然。

（4）施工区域设置警示标志，严禁无关人员进入。

（5）施工过程中，注意观察围堰稳定性，发现异常情况立即停止施工，报告项目负责人。

（6）施工现场配备消防器材，定期检查，确保消防设施完好。

（7）施工过程中，注意防水、防暑、防中毒等，确保施工人员身体健康。

三、施工过程中的安全风险及应对措施1. 安全风险：（1）围堰稳定性风险：施工过程中，由于围堰搭设不牢固，可能导致围堰坍塌。

（2）高空坠落风险：施工过程中，施工人员在高空作业时，存在坠落风险。

（3）机械伤害风险：施工过程中，使用机械设备时，存在机械伤害风险。

2. 应对措施：（1）加强围堰搭设过程中的质量控制，确保围堰搭设牢固。

（2）在高空作业时，施工人员必须佩戴安全带，并设置安全防护措施。

（3）施工过程中，加强对机械设备的检查和维护，确保机械设备运行正常。

四、施工结束后的安全措施1. 施工结束后，对施工现场进行全面清理，确保无残留物。

2. 对围堰进行检测，确保围堰稳定性。

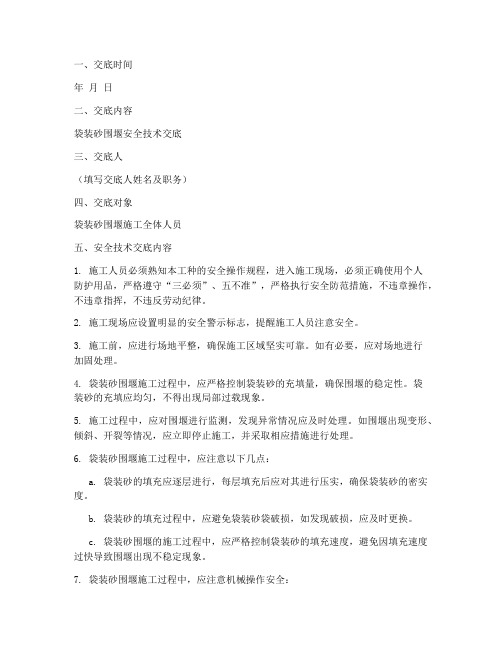

一、交底时间年月日二、交底内容袋装砂围堰安全技术交底三、交底人（填写交底人姓名及职务）四、交底对象袋装砂围堰施工全体人员五、安全技术交底内容1. 施工人员必须熟知本工种的安全操作规程，进入施工现场，必须正确使用个人防护用品，严格遵守“三必须”、五不准”，严格执行安全防范措施，不违章操作，不违章指挥，不违反劳动纪律。

2. 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

3. 施工前，应进行场地平整，确保施工区域坚实可靠。

如有必要，应对场地进行加固处理。

4. 袋装砂围堰施工过程中，应严格控制袋装砂的充填量，确保围堰的稳定性。

袋装砂的充填应均匀，不得出现局部过载现象。

5. 施工过程中，应对围堰进行监测，发现异常情况应及时处理。

如围堰出现变形、倾斜、开裂等情况，应立即停止施工，并采取相应措施进行处理。

6. 袋装砂围堰施工过程中，应注意以下几点：a. 袋装砂的填充应逐层进行，每层填充后应对其进行压实，确保袋装砂的密实度。

b. 袋装砂的填充过程中，应避免袋装砂袋破损，如发现破损，应及时更换。

c. 袋装砂围堰的施工过程中，应严格控制袋装砂的填充速度，避免因填充速度过快导致围堰出现不稳定现象。

7. 袋装砂围堰施工过程中，应注意机械操作安全：a. 机械操作人员必须经过专业培训，取得相应操作资格证书。

b. 机械操作前，应检查机械设备的完好情况，确保机械设备运行正常。

c. 机械操作过程中，应注意机械设备的运行状态，发现异常情况应及时停车检查。

8. 施工过程中，应加强施工现场的管理，确保施工区域安全有序。

施工现场应设立专门的安全生产管理人员，负责施工现场的安全监督和管理工作。

9. 施工过程中，如遇恶劣天气（如强风、大雨等），应暂停施工，确保施工人员安全。

10. 施工完成后，应对围堰进行验收，确保围堰质量符合设计要求。

六、注意事项1. 施工人员应加强安全意识，严格遵守安全操作规程。

2. 施工现场应保持整洁，及时清理施工垃圾。

施工工艺及施工措施施工工艺如下图所示：详细施工措施为：1、将钢套管打入土中，至设计规定深度；2、将预先准备好旳比砂井长2m左右旳聚丙烯编织袋底部装入大概20cm旳砂，并将底子扎紧，然后放入孔内；3、将袋旳上端固定在装砂漏斗上，从漏斗口将干砂边振动边流入砂袋，装实装满为止，然后卸下砂袋，拧紧套管上盖，然后一边把压缩空气送进套管，一边提高套管直至地面。

4、机具移位，埋砂袋头，并摊铺砂垫层。

（三）、袋装砂井旳质量控制1、为保证砂井打设质量，使之起到良好排水作用，施工前一定要对砂袋提出质量规定并进行性能检测，工地按进货数量分批抽检；2、砂袋灌入砂后，露天要有遮盖，切忌长时间暴晒，以免老化；3、砂井用振动法施工时，导轨应垂直，钢套管不得弯曲，沉桩时用经纬仪控制其垂直度；4、灌入砂袋旳砂，应捣固密实；5、每根砂井旳长度均须保证伸入砂垫层至少30cm，并不得卧倒；6、砂垫层起到横向排水旳作用，其砂料质量、施工工序直接影响到排水固结旳效果，须严格控制。

7、施工员要认真记录每天施工状况，如每根桩旳位置与进尺，注意控制好施插和拨管速度，防止对土层扰坳太大；8、加强施工前材料检查，施工过程旳中间控制和最终验收，防止漏打、短桩或打不到位等状况发生；9、每班都派施工员、质检员进行仔细检查、指导和监督，掌握每个工序质量，包括检查砂袋质量，与否有损坏、老化、污染；检查灌装旳砂袋与否符合设计长度与灌砂饱满率规定，与否有漏砂现象等等；10、施工中要深入核定设计规定旳施工区域及桩体位置，防止间距拉大或布置不均匀，同步应检查桩机垂直度，以免砂井打设倾斜度过大，垂直度旳容许偏差取桩长1.5%；11、拔钢套管时，应注意垂直起吊，以防带出或磨损砂袋。

12、施工过程中定期跟踪观测路堤沉降，并控制路堤最大沉降量不不小于10mm/d,水平位移量应控制在5mm/d以内，坡脚以外旳地面不应出现隆起。

13、持续两个月旳实际沉降速率不不小于3mm/月后方可填筑路面基层及面层。

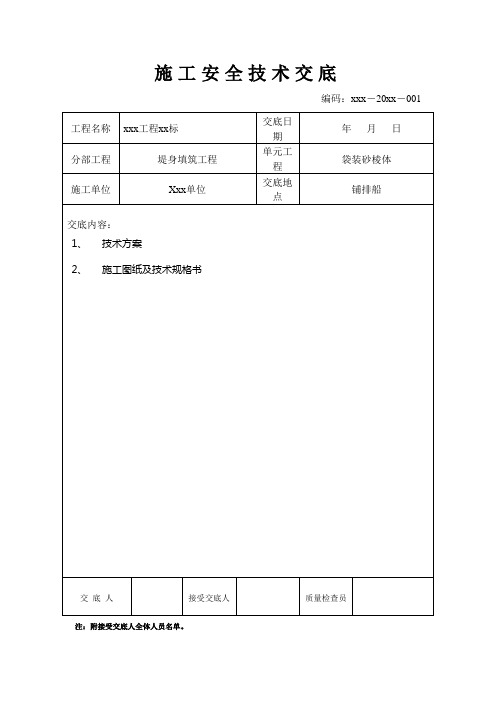

施工安全技术交底编码：xxx－20xx－001注：附接受交底人全体人员名单。

附：接受交底人全体人员名单袋装砂填筑安全技术交底一、工程概况潜堤堤身－4.0m以下堤身全部采用袋装砂填筑，袋装砂充填袋采用150g/m2扁丝编织土工布，外形尺寸为：厚0.5m，宽度为22～50m，袋装砂长度30m。

二、施工准备（1）及时组织施工所需的船机设备进场，收集满足要求的船舶、人员证书办理水上水下作业许可证、采砂证；（2）根据施工进度安排，提前制定土工材料采购计划，及时提供给土工材料供应商组织生产；（3）及时组织施工放样、水下地形测量。

三、船机设备根据现场的施工要求以及施工强度，配置以下施工机械设备进行现场施工任务。

具体的施工设备配置如下：主要设备配置表四、施工方法袋装砂施工总体顺序为潜堤0+000→潜堤2+068，遵循由深水向浅水、由下游向上游，首先潜堤堤头深水部分进行铺设，待填平深坑达到一定基准线后逐层来回铺设直至达到技术要求。

划分为两个工作面，分别为0+000→1+000、1+000→2+068两段进行施工。

本工程袋装砂铺设采用水上作业、水下成型的施工工艺，底层袋装砂垂直于堤轴线方向进行铺设，待袋装砂充填袋宽度小于铺排船作业面宽度时，则平行于堤轴线进行袋装砂铺设施工。

图3袋装砂施工工艺流程图五、质量控制（1）袋装砂选择在砂源区选取排水性较好的砂性土、粉细砂类料，粒径大于0.05mm以上的颗粒超过50%，粘粒（粒径小于0.005mm）含量小于10%。

（3）袋装砂袋进场后，及时通知业主、总包及监理进行现场见证取样，并将试样送至检测单位进行检验。

袋装砂袋按50000m2/次的检验频率进行抽检。

（4）砂袋分层铺设的上、下砂袋应错缝，不得出现贯通缝隙，在设计各层砂袋位置时，充分考虑将各层砂袋搭接处错开排列，避免形成垂直通缝。

(5)保证袋体无破损。

袋装砂袋卷上卷筒前应检查有无破损，发现破损处经修补后才能使用。

（6）施工过程中及时测量充灌厚度，保证袋体充灌的厚度及平整度，袋装砂（冲泥管袋）充填饱满度为85%，充填后充填料的干密度大于14.5KN/m2。

袋装砂井施工流程一、概述袋装砂井是一种土工合成材料，主要用于软土地基的加固处理。

它通过在土体中设置一定间距的砂井，形成竖向排水通道，从而加速土体的固结，提高地基承载力和抗沉降能力。

袋装砂井施工具有施工简便、成本低、效果好等优点，广泛应用于道路、建筑、水利等工程领域。

二、施工准备1. 技术准备：施工前应熟悉设计图纸、技术规范和相关标准，编制施工方案，并进行技术交底。

2. 材料准备：根据设计要求，提前采购合格的砂井袋、砂料、连接管等材料，并进行检查验收。

3. 机械准备：准备好打桩机、挖掘机、吊车等施工机械，并进行维护保养。

4. 人员准备：组织施工人员进行技术培训，确保施工人员具备相应的操作技能。

5. 现场准备：对施工现场进行勘察，了解地形地貌、地质条件等情况，制定施工布置图，并进行场地平整、排水等工作。

三、施工流程1. 定位放线：根据设计要求和现场实际情况，确定砂井的位置、间距和深度，并用白灰或木桩进行标记。

2. 开孔：使用挖掘机或人工开挖，按照设计要求的深度和直径开挖砂井孔。

开挖过程中应注意保持孔壁稳定，避免塌孔。

3. 下砂井袋：将砂井袋放入砂井孔中，底部应与孔底保持一定的间隙，以便后续填充砂料。

砂井袋应垂直放置，上下两端应固定牢固。

4. 填充砂料：将砂料通过连接管输送到砂井袋中，填充至设计高度。

填充过程中应注意控制砂料的粒径和含水量，以保证砂井的质量。

5. 拔出连接管：当砂料填充至设计高度后，拔出连接管，并对砂井袋口进行密封处理。

密封方法可以采用绑扎、焊接等方式。

6. 埋设连接管：在砂井袋周围埋设连接管，连接管的上端应露出地面，以便于后续的排水系统连接。

埋设过程中应注意保护连接管，避免损坏。

7. 压实填土：对砂井周围的填土进行压实处理，以提高地基的稳定性。

压实过程中应注意控制压实度，避免对砂井造成破坏。

8. 铺设排水系统：根据设计要求，铺设排水管道，将各个砂井连接起来，形成一个完整的排水系统。

铺设过程中应注意管道的坡度、连接方式等问题。

袋装砂井施工要点
1.施工前应清除原地面的各种杂物，并按设计要求填筑工作垫层。

施工场地应排水畅通。

2.砂袋的材料性能应符合现行《铁路路基土工合成材料应用技术规范》的规定和设计要求。

砂袋头应露出地面不小于0.5m；砂袋在井孔中弯曲、沉缩的增长量，可按井深的2%预留。

3.砂料应采用含泥量不大于3%的中、粗砂，湿砂应风干或烘干至松散状态，砂袋灌砂率不应小于95%.
4.套管上端砂袋人口处应设滚轮，避免磨破砂袋。

5.当地面软弱时宜先铺设0.3m厚的砂垫层。

6.宜顺线路方向分段逐排打设，分段长度不宜大于100m.
7.必须按照设计位置、井深和井数施工，井位允许偏差为+1Ocm，井深不应小于设计值。

8.装入砂袋时必须防止砂袋扭结、磨损、断裂。

9.施工中应经常检查套管下端活门的密封情况，避免管内进泥造成拔管跟袋；当跟袋长度大于0.5m时应重新补打。

10.拔管后孔口稀泥应及时清除干净，避免污染砂垫层。

11.袋装砂井施打后一周内应经常检查袋中砂的沉缩情况，及时进行补砂。

汕梅高速公路汕头至揭阳段工程技术交底书
汕梅高速公路汕头至揭阳段第 3 合同段
编号：JSJD- 工程技术交底书第1 页共10 页
汕梅高速公路汕头至揭阳段第 3 合同段
编号：JSJD- 工程技术交底书第2 页共10 页
汕梅高速公路汕头至揭阳段第 3 合同段
编号：JSJD- 工程技术交底书第3 页共10 页
汕梅高速公路汕头至揭阳段第 3 合同段
编号：JSJD- 工程技术交底书第4 页共10 页
汕梅高速公路汕头至揭阳段第 3 合同段
编号：JSJD- 工程技术交底书第5 页共10 页
汕梅高速公路汕头至揭阳段第 3 合同段
编号：JSJD- 工程技术交底书第6 页共10 页
汕梅高速公路汕头至揭阳段第 3 合同段
编号：JSJD-01 工程技术交底书第7 页共10 页
汕梅高速公路汕头至揭阳段第 3 合同段
编号：JSJD-01 工程技术交底书第8 页共10 页
汕梅高速公路汕头至揭阳段第 3 合同段
编号：JSJD-01 工程技术交底书第9 页共10 页
汕梅高速公路汕头至揭阳段第 3 合同段
编号：JSJD- 工程技术交底书第10 页共10 页。

一、工程名称：_________项目二、交底日期：____年__月__日三、施工单位：________________四、分项工程名称：袋装砂井施工五、交底内容：1. 工程概况（1）工程名称：________________（2）工程地点：________________（3）工程规模：________________（4）施工期限：____年__月__日至____年__月__日2. 安全生产目标（1）确保施工过程中不发生重大安全事故；（2）实现“零伤害、零事故、零污染”的目标。

3. 袋装砂井施工工艺及要求（1）袋装砂井施工工艺流程：施工准备→场地平整→砂袋铺设→砂袋固定→砂袋填充→砂袋压实→检测验收。

（2）砂袋选用应符合设计要求，质量合格。

（3）砂袋铺设应平整、均匀，确保袋装砂井的稳定性。

4. 安全技术措施（1）施工人员应佩戴安全帽、工作服、手套等个人防护用品。

（2）施工现场应设置警示标志，提醒施工人员注意安全。

（3）施工现场应配备必要的消防设施，如灭火器、消防沙等。

（4）施工过程中，严禁酒后作业、疲劳作业。

（5）施工机械操作人员应经过专业培训，持证上岗。

（6）施工过程中，应严格遵守操作规程，确保施工安全。

5. 施工注意事项（1）袋装砂井施工前，应对施工现场进行勘察，了解地下管线、地下设施等情况。

（2）施工过程中，应密切关注施工环境变化，发现异常情况立即停止施工，采取措施消除隐患。

（3）施工过程中，应保持施工现场整洁，不得随意堆放杂物。

（4）施工结束后，应对施工现场进行清理，恢复原状。

六、安全教育培训（1）施工单位应对施工人员进行安全教育培训，提高施工人员的安全意识。

（2）施工单位应定期组织安全检查，及时发现并整改安全隐患。

七、应急措施（1）发生安全事故时，应立即启动应急预案，采取有效措施，减少人员伤亡和财产损失。

（2）事故发生后，应立即上报相关部门，配合事故调查。

八、接受交底人员（1）项目部管理人员（2）施工负责人（3）施工班组九、交底人：________________十、备注：（1）本安全技术交底模板仅供参考，具体施工过程中，应根据实际情况进行调整。
