浅析县城配电网主网架规划

城市配电网网格化规划方法研究随着城市化建设的进程不断加快，城市配电网络体系，也逐渐朝着完善化的方向发展，城市配电网体系的完善能够确保，城市生产生活的水平，提升到更高层次，因此需要对城市配网工作予以重视。

但是细致分析城市配网建设工作的实际情况可知，在某些角度上还存在着一定的问题，比如配电网线路过于繁杂、运行机制还不够成熟等，这些问题大大降低了城市配电网建设的质量。

正是在这样的前提条件之下，城市配电网网格化规划方案得到了制定，因为它能够有效解决这类型的问题。

标签：城市建设;配电网;网格规划;方法分析引言在接下来的内容中，将会分析城市配电网网格化规划的思路、主要原则以及具体步骤。

根据相关专业人士的分析得知，通过网格化规划，将会使得配电网供电区域，按照科学区域合理划分为供电网格，将复杂无序的城市配电网简化，以供电网格作为基本的单位开展规划工作，并且构建出相对完善的目标网架，以希望能够为有关部门，提供科学有效的参考建议。

1城市配电网网格化规划的基本内涵在进一步展开城市配电网网格规划的研究方法之前，我们应当对配电网网格化规划的基本概念作出科学的把握，如此才能为后续方法的研究，提供科学有效的建议。

网格化配网的规划，主要是依照“自上而下”的模式，同时以地块用电需求为主要导向，并且依据地区控规对不同用地性质，以及开发深度的地域，展开有针对性的归类，同时还能够结合典型的负荷预测模型，开展最为系统化的负荷预测。

除此之外，还需要按照差异化的规划标准，尽可能的提升供电企业可靠性，分地域的开展10千伏一次网架布局，并且不断延伸规划110千伏电网与管沟布局，通过这些方面才能最终形成多元化的规划成果，并且还会与地区发展规划工作展开更为有效的对接。

由此可见，展开城市配电网网络化规划工作的研究，是非常具有现实意义的。

2关于城市配电网网格化规划方法分析根据本文第一部分的内容分析得知，城市配电网网格化规划工作，是当前城市建设整体工作中较为重要的一环，做好该环节的工作才能有效确保城市建设的最终质量。

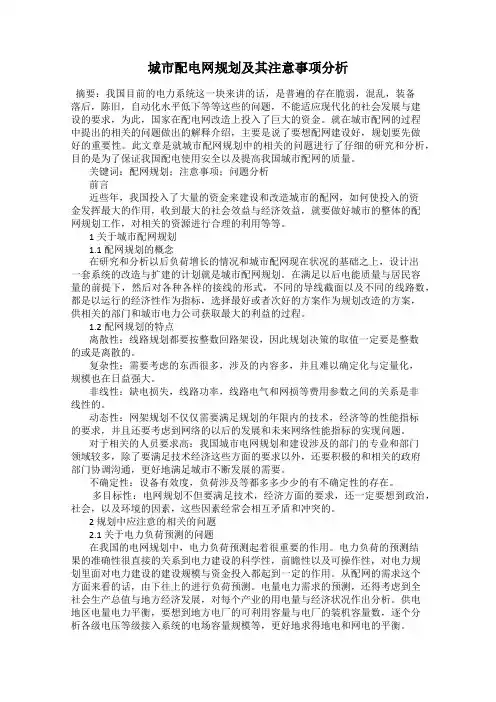

城市配电网规划及其注意事项分析摘要：我国目前的电力系统这一块来讲的话，是普遍的存在脆弱，混乱，装备落后，陈旧，自动化水平低下等等这些的问题，不能适应现代化的社会发展与建设的要求，为此，国家在配电网改造上投入了巨大的资金。

就在城市配网的过程中提出的相关的问题做出的解释介绍，主要是说了要想配网建设好，规划要先做好的重要性。

此文章是就城市配网规划中的相关的问题进行了仔细的研究和分析，目的是为了保证我国配电使用安全以及提高我国城市配网的质量。

关键词：配网规划；注意事项；问题分析前言近些年，我国投入了大量的资金来建设和改造城市的配网，如何使投入的资金发挥最大的作用，收到最大的社会效益与经济效益，就要做好城市的整体的配网规划工作，对相关的资源进行合理的利用等等。

1关于城市配网规划1.1 配网规划的概念在研究和分析以后负荷增长的情况和城市配网现在状况的基础之上，设计出一套系统的改造与扩建的计划就是城市配网规划。

在满足以后电能质量与居民容量的前提下，然后对各种各样的接线的形式，不同的导线截面以及不同的线路数，都是以运行的经济性作为指标，选择最好或者次好的方案作为规划改造的方案，供相关的部门和城市电力公司获取最大的利益的过程。

1.2配网规划的特点离散性：线路规划都要按整数回路架设，因此规划决策的取值一定要是整数的或是离散的。

复杂性：需要考虑的东西很多，涉及的内容多，并且难以确定化与定量化，规模也在日益强大。

非线性：缺电损失，线路功率，线路电气和网损等费用参数之间的关系是非线性的。

动态性：网架规划不仅仅需要满足规划的年限内的技术，经济等的性能指标的要求，并且还要考虑到网络的以后的发展和未来网络性能指标的实现问题。

对于相关的人员要求高：我国城市电网规划和建设涉及的部门的专业和部门领域较多，除了要满足技术经济这些方面的要求以外，还要积极的和相关的政府部门协调沟通，更好地满足城市不断发展的需要。

不确定性：设备有效度，负荷涉及等都多多少少的有不确定性的存在。

Ｃ Ｈ Ｎ ０ Ｌ ｏ ＧＹ Ａ ＮＤ ＭＡ Ｒ Ｋ Ｅ Ｔ

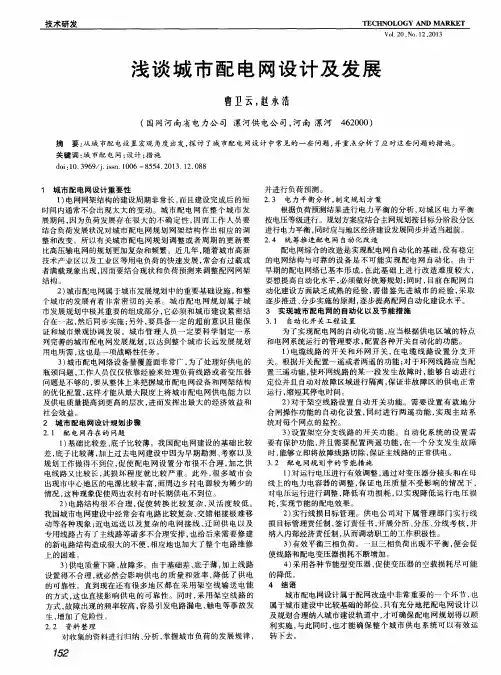

浅 谈 城 市 配 电 网设 计 及 发 展
曹卫云， 赵永浩
（ 国网河南 省 电力公 司 漯河供 电公 司， 河 南 漯河
摘
４ ６ ２ ０ ０ ０ ）
要： 从 城 市配 电设 置 宏 观 角 度 出发 ， 探 讨 了城 市 配 电 网 设 计 中常 见 的 一 些 问题 ， 并 重 点 分 析 了应 对 这 些 问题 的措 施 。
３ ． １ 自动化 开 关 工程 设 置
为了实现配 电网的 自动化功能 ， 应 当根据供 电区域 的特点 和电网系统运行的管理要求 ， 配置各种开关 自动化的功能。 １ ） 电缆线路 的开关 和环 网开关 ， 在 电缆线 路设 置 分支 开 关。根据 开关 配置一遥或者两遥 的功能 ； 对 于环网线路应 当配 置三遥功能 ， 使环网线路 的某 一段 发生故 障时 ， 能够 自动进 行 定位并且 自动对故 障区域进行隔离 ， 保证 非故 障 区的供 电正常 运行 ， 缩 短 其 停 电时 间 。 ２ ） 对 于 架 空线 路设 置 自动 开 关 功 能 。需 要 设 置 有 就 地 分 合 闸操作功能 的 自动化设 置 ， 同时进行 两遥 功能 ， 实现 主站 系 统 对 每 个 网点 的监 控 。 ３ ） 设 置 架 空 分 支 线 路 的 开 关 功 能 。 自动 化 系 统 的设 置 需 要有保护 功能 ， 并且需要配置 两遥 功能 ， 在一个 分支 发生故 障 时， 能够立 即将故障线路切除 ， 保证主线路 的正常供电 。
关键词 ： 城 市配电网； 设计 ； 措 施
ｄ ｏ ｉ ： １ ０． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ６—８ ５ ５ ４ ． ２ ０ １ ３ ． １ ２ ． ０ ８ ８

现在 以下几 点 ：
（ １ ）不可抗 拒 的 自然 灾害 的影 响 （ 主要 指 雷 、 雪、 地震 等发 生） ， 自然 老化 线 路设 备 所 造 成 的 高空 裸 导 及线 路距 离不够 等线 路故 障 。
变 电 站 母 线
（ ２ ）现有 配 电 网 １ ０ ｋ Ｖ 线 路 电缆 化 和 绝缘 化 程 度不 高 ， 以辐射 供 电 为主 ， 联络过少 ， 分段 不 合 理 ， 所 接用 户较 多 ， 即使是 环 网接线 的 开关 线 路 ， 在 较大 负 荷 时期 每条 线 路 都 处 于 满 载 状 态 ， 转 移 负 荷 能 力 低 下， 造成 接地 和短路 故 障频发 。 （ ３ ）由于投资主体不 同和技 改资金 的不足 ， 配 网使 用 了不 同的设备 ， 其 规格 型号、 设 备等级 及 质量均 不相
指标 。

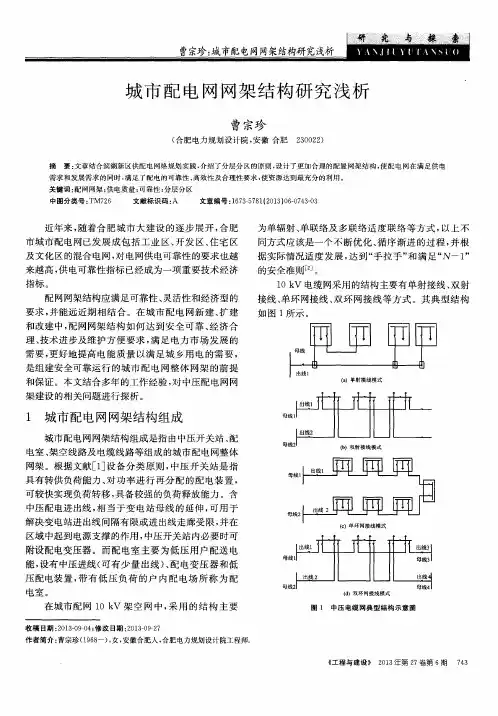

ｌ ０ ｋ Ｖ 电缆 网采用 的结 构主 要有 单射 接线 、 双 射
配 网网架结 构应 满足 可靠 性 、 灵 活性 和经 济 型 的 要求 ， 并能 远近 期 相 结合 。在 城 市配 电 网新 建 、 扩 建 和改建 中 ， 配 网网架 结 构 如何 达 到安 全 可 靠 、 经 济 合 理、 技 术进 步及 维护 方 便 要 求 ， 满 足 电力 市 场 发 展 的 需要 ， 更 好 地提 高 电能 质 量 以 满 足城 乡用 电 的需 要 ， 是组建 安全 可靠 运 行 的城 市 配 电 网整体 网架 的前 提
具 有转 供负 荷 能力 、 对 功 率进 行再 分 配 的配 电装 置 ， 可 较快 实现 负荷 转移 ， 具备 较强 的负 荷 释放能 力 。含
母线 １
母 线２
中压配 电进 出线 ， 相 当于 变 电 站母 线 的延 伸 ， 可 用 于

电力系统规划设计：主网规划设计和配网规划设计
电力系统规划设计，里面内容非常多，设计电力系统的方方面面，大致分为以下几个部分，仅谈一次部分。

一、主网规划设计1）网架和方案
网架和方案是电力系统规划设计的核心。

电网经过简化分析可分为9种网架结构。

容量有余额的系统与互联系统中更大容量的部分相联接
对于此种电网结构，应避免功角稳定事故的发生。

其引起的原因是，重负荷联络线故障跳开，引起其它联络线过载，送端功率输出受阻，导致送端系统频率升高，而受端如果调节容量足够大，则频率降低可能相对不大，但会造成联络线两端发电机群的功角和功率的振荡，严重时会引起稳定破坏。

为了防止稳定事故的发生，在受端应采取切负荷的措施，在送端采取切机或减少发电功率，或采取联络线解列的策略，将部分电源解列到受端，或将部分受端负荷解列到送端，以平息振荡。

互联系统中具有功率缺额的部分从大容量部分获得功率
此种结构，应避免功角稳定和电压稳定的事故发生。

引起的原因是：有功功率缺额的部分中，引起频率急剧降低使受端系统与送端系统功角稳定失步。

也可能会在受端系统由于无功功率的严重缺额造成受端电网电压崩溃。

此时，应迅速切断联络线，并在受端电网中切除不重要的负荷。

因此，须加装低频减负荷、低压减负荷装置，在条件许可时，加装发电机组自起动装置。

两个功率相当的系统经较强联络线相连接
此种结构具有稳定运行水平高，网架结构坚强的特点，不容易发生稳定破坏事故。

但在严重的联锁故障中，可能会发生联络线过载或功角失步。

此种情况应采取发电机减出力和切。

农村配电网现状及规划改造措施探讨摘要：文章结合某县级供电企业配网现状，分析配电网规划建设薄弱环节，提出配电网规划与改造措施，确保电网的安全、稳定和经济运行。

关键词：配电网；现状；规划改造；措施引言伴随着社会经济的飞速发展及人民生活水平的不断提高，全社会用电量与日俱增，用户对电力企业供电的可靠性和连续性提出了更高的要求。

辨识系统供电可靠性薄弱环节，有针对性地采取供电可靠性提升策略，能起到事半功倍的作用。

下文开展基于薄弱环节的可靠性提升策略优选、优化电网架构等方面综合给出切实可行的工作建议。

1配网现状分析某县级供电企业供电区域涉及11个乡（镇）共计2334平方公里，供电人口24.48万人。

该县级供电企业共有4个110kV变电站、8个35kV变电站。

然而该县供电企业电网薄弱，设备年久失修，供电可靠性低的特点十分突出，电网供电能力不能满足当地经济社会日益发展对电力的需求。

、2配电网规划建设薄弱环节2.1 农村配电网环境较为复杂由于农村相比城市来讲确实少了很多优势，导致其在地理配电方面更复杂。

首先便是农村的交通情况不容乐观，大多数要不就是山间小路，要不就是人直接走田埂上过，而且农村的道路并不像城市进行了有效的规划，更多的还是纵横交错，且分布没有一定的规律。

村民在建造房屋时由于比较分散，供电线路一般都比较杂乱无章，且线路过长，还有一些直接缠绕在树木之间，使得具体的用电线路不清不楚，用电线路在规划时与抢险时也比较困难。

加上农村天然的自然环境影响，在一些特殊的天气状态下，大规模停电或者严重引起火灾时有发生，且农村的电网一般都比较多且密，便会存在许多的安全隐患。

2.2配电网网架十分薄弱（1）单线单变供电情况突出，例如该县东部7个乡镇，仅有一个110kV变电站为中心变供电，该变电站也仅有一条110kV线路联络供电，由该变电出线的一条35kV线路串联供其中4个乡镇35kV变电站，如联络该110kV变电站的这条110kV线路因故中断供电，那么7个乡（镇）将全部停供电，如串联供其中4个乡（镇）35kV变电站的这条35kV线路因故中断供电，那么四个乡（镇）将全部停供电，所以单线单边网架特点十分突出，电网运行风险等级高。

浅谈县域配电网规划存在的问题及提升措施摘要：经济发展电力先行。

特别是在新形势下，电网适度超前能够为招商引资和经济结构调整创造良好的环境。

电网规划是电网发展的龙头，指导着电网建设的方向，做好电网规划对于供电企业电网建设意义重大。

关键词：配电网；规划；问题；措施一、配电网规划存在的问题1 目前而言县域电网规划存在的问题1.1 网架结构薄弱根据调查数据而言，目前的县域电网的发展当中就存在一个较为凸出的问题，便是网架供电的能力不够，其供电的可靠性比较低下。

一旦部分线路出现了问题的时候，其负荷就无法进行有效的转移工作，这也就直接导致了配网的供电可靠性的指标收到严重的影响。

而且，随着县域经济的不断前进，负荷也在不断的增长，这更加导致了负荷过重的现象得不到有效的控制。

并且对于这些问题还得不到一个有效的解决措施，使得已经出现的问题一拖再拖，迟迟得不到有效的解决，而且对于问题的解决还得不到一个有效的统一的解决方式，这都导致了很多问题的滞留。

这对于电网当中的问题而言是及其需要解决的一个现存现象。

1.2 电网设计规划的标准比较低下由于政府相关管理部门对于县域电网的重视度不够，导致了其管控的力度低下，这些都最终影响了我国电网的设计以及规划的整体水平不够。

在近些年来，我国政府的一些相关部门虽然以及开始陆陆续续对县域的电网的规划以及设计投入了一些关注度，但是依旧存在一系列的问题需要解决，特别是电网的设计规划的标准比较低下，并且还存在不一致的现象。

除此之外，县域电网的覆盖面积比较广泛，其所处的情况相对而言也是相当复杂的，这时候政府的投资力度又不足以支撑，这些原因都最终导致了电网的规划以及管控方面出现了相当多的漏洞。

1.3 电网建设体制不尽完善对于县域电网的设计和规划任务并不是某一个单一的部门可以进行的工作，该工作需要的是多个部门相互之间的协作力量才能够进行。

可是在我们的实际工作之中，供电企业和县政府的规划建设等相关部门之间存在一些沟通的问题，沟通程度远远不够，这就导致了近期或是远期的规划设计不能够直接有效的传达给地方政府部门，从而导致了县级政府部门对于电网的规划和设计的支持力度也达不到最佳的程度。

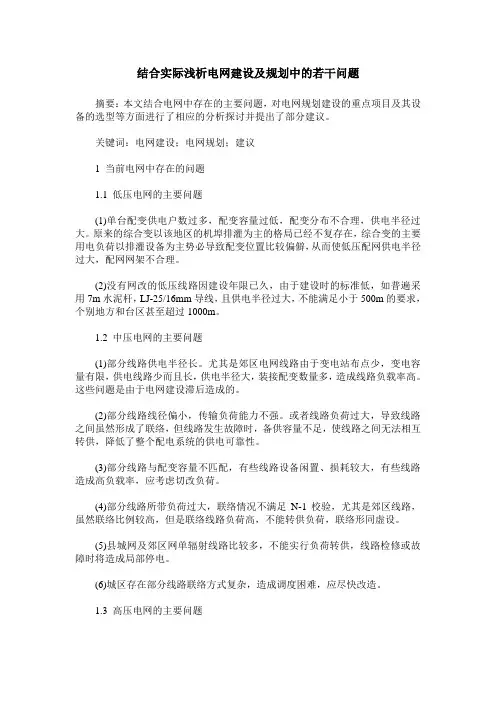

结合实际浅析电网建设及规划中的若干问题摘要：本文结合电网中存在的主要问题，对电网规划建设的重点项目及其设备的选型等方面进行了相应的分析探讨并提出了部分建议。

关键词：电网建设；电网规划；建议1 当前电网中存在的问题1.1 低压电网的主要问题(1)单台配变供电户数过多，配变容量过低，配变分布不合理，供电半径过大。

原来的综合变以该地区的机埠排灌为主的格局已经不复存在，综合变的主要用电负荷以排灌设备为主势必导致配变位置比较偏僻，从而使低压配网供电半径过大，配网网架不合理。

(2)没有网改的低压线路因建设年限已久，由于建设时的标准低，如普遍采用7m水泥杆，LJ-25/16mm导线，且供电半径过大，不能满足小于500m的要求，个别地方和台区甚至超过1000m。

1.2 中压电网的主要问题(1)部分线路供电半径长。

尤其是郊区电网线路由于变电站布点少，变电容量有限，供电线路少而且长，供电半径大，装接配变数量多，造成线路负载率高。

这些问题是由于电网建设滞后造成的。

(2)部分线路线径偏小，传输负荷能力不强。

或者线路负荷过大，导致线路之间虽然形成了联络，但线路发生故障时，备供容量不足，使线路之间无法相互转供，降低了整个配电系统的供电可靠性。

(3)部分线路与配变容量不匹配，有些线路设备闲置、损耗较大，有些线路造成高负载率，应考虑切改负荷。

(4)部分线路所带负荷过大，联络情况不满足N-1校验，尤其是郊区线路，虽然联络比例较高，但是联络线路负荷高，不能转供负荷，联络形同虚设。

(5)县城网及郊区网单辐射线路比较多，不能实行负荷转供，线路检修或故障时将造成局部停电。

(6)城区存在部分线路联络方式复杂，造成调度困难，应尽快改造。

1.3 高压电网的主要问题(1)超远距离输送。

不管是交流还是直流输电，特别是直流输电线路都是超过几百公里，输电线路又置于野外，环境复杂，外力和自然的不确定因素太多，输电的可靠性受外界和自然环境的影响较大。

(2)电网安全稳定。

城区10kV配电网的网架结构优化分析摘要：随着我国城市化进程的加快，各大、中城市城区10kV配电网网架结构已难以适应日益增长的负荷需求，亟待对城区配电网网架结构进行优化改造。

针对城区负荷密度高、增长迅速等特点，提出主变压器互联结构模型，并考虑以K型站为主的接线模式，构建了适合城区的10kV配电网网架模型。

城区10kV配网架构存在一定的局限性，无法有效满足不断增加的用电负荷量，必须加大城区10kV配电网网架结构的优化力度，优化配网架构。

本文重点分析了城区10kV配电网网架结构优化方法。

关键词：城区；10kV配电网；网架结构；网架模型；K型站；优化引言文章选择主变压器互联的方法，接线模式选择混合接线法，同时打造出了10kV配网目标网架构造，这种架构方式可以极大地满足用电需求，缓解城区用电负荷压力，从而有效确保了配网的安全、有效供电。

主变互联的方式，能够有效提升主变负载率，保证10kV配网能够安全、稳定地供电，同时，能够优化平衡不同变电站之间负荷的合理转移，其中二供一备K型站的启动，具有更加显著的优势，能够有效提升供电容量，确保负荷能够有效转移。

一、10kV配电网网络架构现状分析现阶段，我国10kV配电网主要选择以下几种接线模式，具体体现为：环形接线、放射状接线、混合状。

多种接线模式各自都有属于自己的优势和不足，具体体现在：（1）放射式：接线构造相对简单、成本低，该接线模式能够促进电荷发展，然而，该接线模式只适合配置于城区配网分支线路。

（2）混合状：一般用在城区配网接线，电网建设成本低、通过增设线路、转移电荷的方法，能够满足城区高负荷、高需求的用电量，而且适合发展新用户，确保电网的安全性、稳定性，受到高品质电压。

缺点：构造繁琐、线路易遭受腐蚀发生老化，不利于配网自动化运转。

（3）环形接线：构造基础、简单，线损却相对严重，有利于自动化运行，成本低、容易进行统一控制。

二、进行城区10kv配电网网架结构优化分析的重要意义及注意问题2.1进行城区10kv配电网网架结构优化分析的重要意义随着我国现代城镇化建设的逐步加快，为了满足城市居民日益增长的用电量需求，各大中型城市配电网结构正在进行大规模升级改造。

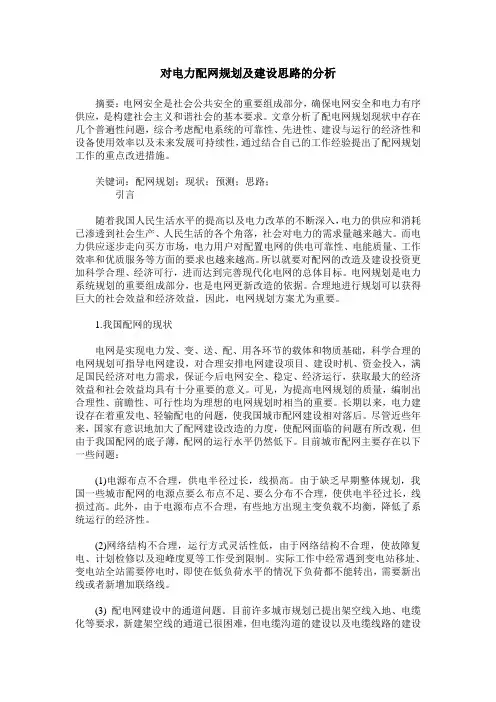

对电力配网规划及建设思路的分析摘要：电网安全是社会公共安全的重要组成部分，确保电网安全和电力有序供应，是构建社会主义和谐社会的基本要求。

文章分析了配电网规划现状中存在几个普遍性问题，综合考虑配电系统的可靠性、先进性、建设与运行的经济性和设备使用效率以及未来发展可持续性，通过结合自己的工作经验提出了配网规划工作的重点改进措施。

关键词：配网规划；现状；预测；思路；引言随着我国人民生活水平的提高以及电力改革的不断深入，电力的供应和消耗已渗透到社会生产、人民生活的各个角落，社会对电力的需求量越来越大。

而电力供应逐步走向买方市场，电力用户对配置电网的供电可靠性、电能质量、工作效率和优质服务等方面的要求也越来越高。

所以就要对配网的改造及建设投资更加科学合理、经济可行，进而达到完善现代化电网的总体目标。

电网规划是电力系统规划的重要组成部分，也是电网更新改造的依据。

合理地进行规划可以获得巨大的社会效益和经济效益，因此，电网规划方案尤为重要。

1.我国配网的现状电网是实现电力发、变、送、配、用各环节的载体和物质基础，科学合理的电网规划可指导电网建设，对合理安排电网建设项目、建设时机、资金投入，满足国民经济对电力需求，保证今后电网安全、稳定、经济运行，获取最大的经济效益和社会效益均具有十分重要的意义。

可见，为提高电网规划的质量，编制出合理性、前瞻性、可行性均为理想的电网规划时相当的重要。

长期以来，电力建设存在着重发电、轻输配电的问题，使我国城市配网建设相对落后。

尽管近些年来，国家有意识地加大了配网建设改造的力度，使配网面临的问题有所改观，但由于我国配网的底子薄，配网的运行水平仍然低下。

目前城市配网主要存在以下一些问题：(1)电源布点不合理，供电半径过长，线损高。

由于缺乏早期整体规划，我国一些城市配网的电源点要么布点不足、要么分布不合理，使供电半径过长，线损过高。

此外，由于电源布点不合理，有些地方出现主变负载不均衡，降低了系统运行的经济性。

10kV配电网线路网架规划分析摘要：文章首先分析配电网网架规划标准，对几种典型配网网络结线方式进行分析，最后对10kV配网规划建设的提出建议，希望能够对配网运行起到积极的参考作用。

关键词：配电网；网架规划；结线方式；网架结构引言配电网是电力系统的重要组成部分,配电网网架起着输送电能的关键作用,科学合理的网架结构不仅能提高系统运行的经济性和可靠性,满足用户日益增长的负荷需求,保证供电质量,还能为配电网运营商节省大量的投资、运行和维护费用。

随着城市发展，用电负荷不断增长、配电线路逐步延伸，为了避免出现界线重叠、线路迂回，科学、合理地处理配电网建设中用地和空间之间日益突出的矛盾，以“网格”为单位开展配电网目标网架规划，更好地指导配电网规划实施、强化目标网架引领、推进现代化配电网的建设。

1 配电网网架规划标准1.1配电网结构配电网规划的设计应以安全可靠、运行方便的结构为最终目的。

应该重点关注每回 10kV线路主干线上的分段合理性，以及分段设置合理。

充分考虑各段环网之间供电可靠性及转供电能力。

10kV线路的电压在保证可靠性足够的前提下，线路上的结构其实可以相对的做简单一些。

如可以减少一些支路，同时支路上的一些配电站、开关站、电缆分接箱、等并到线路主干上来。

如果线路可靠性不够时，应该通过加强配电网的结构来增强供电可靠，线路上增设自动化分段开关，如架空线路改造为电缆供电，增设线路环网。

配电网电缆供电方式按照地区供电分区要求采用的环网结构开环或者N供一备的供电方式。

每条10kV 线可在适当的位置根据报装需求来设置对应的开关箱、分接箱等，一般来说每一个配电房开关站、电缆分接箱接入的的容量一般不要超过3000kVA。

中压架空线网供电方式一般采用多分段多联络的供电方式。

每回架空线应在合理的位置设置分段，分段数量不宜大于6，分段容量一般不应超过 3000 千伏安；联络数不应超过3。

1.2开关站、配电站10kV 配网线路上的配电站宜采用小容量、密布点、短半径的原则规划，配电变压器应布置在负荷中心。

浅谈配电网网格化规划方法及其技术原则摘要：本文主要围绕近年来配电网发展存在的几类问题，论述配电网网格化规划的必要性，提出配网网格化的层级模型和分类，针对不同种类网格和每一层级，有针对性制定相关技术原则及典型问题解决思路。

关键词：配电网；网格化；规划1.网格化规划方法1.1网格分层的必要性配电网涵盖高、中、低压电网三部分，各层级之间相互关联。

配电网一般存在以下问题：一是在高压配电网方面，存在变电站布点不能满足配网负荷的实际需求、变电站负载不均衡、变电容量利用率低等问题；二是在中压配电网方面，存在供电区重叠、分界模糊，远景目标网架不明确，主干节点过多，供电范围不清晰，支线多级辐射等问题，导致后期的管理维护难度加大；三是在低压配电网方面，用户信息、用电信息、负荷特性等方面还未形成精细化管理。

基于上述问题，按照高、中、低三个电压等级进行分层，相应地将配电网进行网格化。

1.2网格层级结构按照电压等级进行分层，建立配网网格层级模型，实现不同电压等级配网管理的统一协调。

各层级网格地理边界和电气接线相互独立，且地理上层层包含，物理上形成标准接线，形成清晰统一的供电结构和管理主体。

具体如下：高压网格（L1）由2-4个源变电站形成，边界上指由若干条主干道路或自然屏障合围成的区域网格，原则上不宜超过100平方公里。

中压网格（L2）由若干组标准接线直接、独立供电，每个L2级网格地理上由若干个街区组成，由市政道路合围而成的供电格子。

每个网格内的负荷发展特性（负荷成熟、快速发展或发展不确定）应相对接近。

低压网格（L3）由每个配变台区组成的低压配电网供电范围。

1.3网格化分类根据网格负荷发展情况，将网格分为以下四类：1、发展成熟型网格：过去5年内负荷年均增长小于5%；2、快速发展型网格：过去5年内负荷年均增长超过18%；3、平稳发展型网格：过去5年内负荷年均增长介于5%~18%之间；4、不确定型网格：未发展区域或城市规划不明确区域。

制定县级中低压配电网的规划设计方案 ，考虑各方面原因后做出出至少 两个完整的规划方案 ，最后依据县级 中低压配电网的规划 目标选出最合 理的方案 ， 而非草率行事。因为全国各处县乡的经济发展水平参差不齐 ， 县级 中低压配电网的建设规划也有所 区别。要根据每个县乡的现状 ， 制 定出符合当地经济发展水平 的规划 。
二、县级 中低压配 电网规划和设计 中应注意的几个问题
在县级 中低压配电网规划 中， 如何预测负荷 中心、 如何选择变电站地 址 和如何规划输电网络是其中的重 中之重 ，难 之难。如何预测负荷 中
心是县级中低压配电网规划的基本前提 ，是所有规划 的前提， 如果能够准
参考文献
［ １ 】 高赐威 程浩 电力市场环境 下电网规划的若干 问题研 究 【 Ｊ 】华
结 语
县级中低压配电网是县乡电力系统的重要组成部分 ，其安全性 、可
靠性直接影响到全 国各处县乡居民的 Ｅ ｌ 常生活、工作。正确 、合理合理 的县级 中低压配电网规划与设计是配 电网能够安全 、可靠地运行的重要 基础 。通过科学 的中低压配 电网络规划 ，为各处供电企业乃至整个 国家
以及社会带来多方面的效益 。
做好县域电网规划工作。
一
首先要掌握县乡本来 的供电状况和用户分布情况 ， 然后才能合理规 划设计公用配电变压器的安装位置，合理增加 、移动电源点 。配电变压 器应安装在负荷 中心附近，可根据供 电区域情况 ，将就近几 台公用配 电 变压器构成 的独立低压配电网络进行互联， 形成较小范围内的环 网配电。
实施配网管理的 自动化。 （ 一 ）确叠＿ 正确的县级配电网规划设计、改进观念
电网的负荷也越来越大’ ， Ｊ 、 规模的停 电、限电的现象在全国各处都屡见不 鲜。 其中 ， 此类问题在广大县城和部分 中小城市尤其 突出， 。 其原因众多 ，

一
管理 的需要划分成若 干相对独立的供电分 区，通常分区以高压变电站为
中心 ，分区之间不应交叉供 电。
、
电 网 规 划 的 目标
（ ２ ） 配网建设与改造要符合环保要求 ， 应做到配电网建筑物与环境
协调一致。线路杆塔 ！ 配电站等的外形！ 色调应与周 围环境协调。
根据社会经济发展情况 、总体规划 和用 电负荷发展预测 ， 并结合 电 网现状，确定地区电网规划建设 目 标： （ １ 腹 地 区电网各项运行指标力争达到 国际先进水平 ：电网供 电可靠 性指标达到 ９ ９ ． ９ ９ ％以上 ；１ ｌ Ｏ ｋ Ｖ及以下电网理论线损率控制在 ４ ％以下 ， 达到国际先进水平 ；逐步实现 自 动化 ，实现包括负荷控制系统 、用 电管
有小型开闭所及配电站功能的中心配电站。
二 、电网状况存在 的问题
（ 一 ）网架结构薄弱
网架结构薄弱 ，负荷转供的能力较差 ，不能提供正常 的事故！ 检修备 用， 调度运行 的灵活性较低 ，给检修 、事故处理及管理带来诸多不便 。
２ ２ ０ 千伏电源布点的不足 一 造成了 １ １ ０ 千伏线路供 电半径大 ， 线路故 障率
电网的长期发展 ，是电网发展 的基础 ，网络的规划 和设计可 以分为长期
配电网规划 的一个特点是其期限一般较短。一方面它与用户 的实际 分布有关 ，另一方面配电规划的实施期也 比较短 。配电网规划的另一个
特点是配电设施面广 、点多，每个设施单位较小但数量很 多，设施场所 与居民、用户有直接接触。
（ ９ ） 对防火安全要求较 高的场所 ， 可使用高燃点 油配电变压器； 当不 满足防火安全要求时 ， 应考虑安装干式变压器 。 （ １ Ｏ ）电缆线路的组 网原则 ①对环网接线方式 ，为减少主回路成环的建设周期 ，减少主回路电 缆迂 回，节约电缆投资 。环网节点一般为开闭所 、环 网节点配电站或具

目录
1 2 3 4 5 6
城市配电网规划的概念 城市配电网规划的目标和内容 城市配电网规划的特点 城市配电网规划的研究现状 规划软件的研究应用情况 城市配电网规划中应该注意的问题 新时期城市配电网规划面临的新问题
7
规划软件的研究和应用情况

目前，电力企业的规划编制大多都是采用Word、Excel、 AutoCAD等文字处理、电子表格、绘图等软件和商业化电 气计算软件（如中国电力科学研究院的PSASP等）相结合。 国内的大学和研究机构也开发了专业的城网规划软件。 天大求实公司开发的《城市电网规划计算机辅助决 策系统》 基于GIS系统的电网规划软件。具有现状电网分析、负 荷预测、变电站站址和容量优化、网络规划、无功电 源优化规划、配电系统可靠性分析等较为完整的规划 功能。据悉该软件已应用于全国许多城市的城网规划 项目中，取得了较好效果。
程序主要界面展示—交互式高压网规划1
拖拽到绘图区中，完成电网地理结线图绘制
程序主要界面展示—交互式高压网规划2
规划线路数据 现有变电站数据 规划变电站数据
现有线路数据
程序主要界面展示—交互式高压网规划3
在绘制完成高压电网地理接线图，输入有关电网改造和新建数据后，执行汇总与制表程序，即自动形成 这里的各种规划表格，可以直接打印附到规划文档中。 本软件做到了集绘图、自动统计汇总、自动制表格为一体，图形、数据、表格统一联动。规划方案的修 改仅仅是在图上进行局部的修改与数据录入，重新执行程序后，又将自动形成新的表格，十分方便。
7
城市配电网规划的目标
为城市经济发展和人民生产生活提供优质可 靠的电能，适应社会发展和人民生活对电力 的需求
配电网指标达到一流标准为国家 和电力企业带来经济效益和社会 效益 完善和优化配电网络结构，降低电 能损耗、提高供电可靠性

浅谈配电网“网格化”规划与“三型两网”建设【摘要】本文介绍了配电网“网格化”规划与“三型两网”建设的相关内容。

在我们概述了这两个概念的重要性。

接着在我们分别探讨了配电网网格化规划和三型两网建设的具体内容，包括相关案例分析和意义。

在我们对本文进行了总结。

配电网的“网格化”规划是为了提高电网稳定性和安全性，而“三型两网”建设则是为了推动电力系统向高质量、智能化、绿色化发展。

这两个概念的实施不仅带来了挑战，也为电力行业带来了巨大的机遇。

随着技术的不断进步和政策的支持，我相信配电网“网格化”规划与“三型两网”建设会为我国的电力行业发展带来新的活力和动力。

【关键词】配电网、网格化规划、三型两网、案例分析、意义、挑战、机遇、结论1. 引言1.1 引言概述配电网作为城市电力系统的重要组成部分，承担着将电能从电站输送至终端用户的重要功能。

随着城市化进程的加快和能源消费结构的调整，配电网的规划和建设也面临着新的挑战和机遇。

配电网“网格化”规划和“三型两网”建设成为了当前配电行业的热点话题。

配电网“网格化”规划是指在配电网建设和运行中，通过合理划分区域、优化网络结构、提高供电可靠性和灵活性，实现对电力资源的有效配置和利用。

而“三型两网”建设则是指按照电力系统的不同运行要求分为强电网、微电网和互联网，以及配电网和智能电网。

这种多层次、多类型的电力系统结构，有助于提高电网的安全性和经济性，推动能源转型和可持续发展。

本文将通过对配电网“网格化”规划和“三型两网”建设的深入探讨，结合实际案例分析，探讨其在电力系统中的重要意义和作用，同时也对当前面临的挑战和未来的发展机遇进行了分析和展望。

通过本文的研究，希望能够为配电网规划与建设提供一定的借鉴和参考，推动我国配电行业的发展和进步。

2. 正文2.1 配电网网格化规划配电网网格化规划是指根据电力系统的需求和特点，采用现代信息技术和智能设备，将配电网划分为多个网格，实现对电力负荷、故障等情况的监测和管理。

县城电网现状及规划要点分析要求作者：罗永明来源：《华中电力》2013年第11期摘要：县城电力电网稳步发展不仅对县城用电企业起着重大推进作用，还可以更科学有效的对县城进行电网供电。

目前我国的电力电网事业正稳步的发展，为了更科学的指导县城电网事业的发展，有必要作出对县城电网规划的课题，本文针对我国县城电网现状及规划要点作出分析，并对存在的问题提出解决的办法。

关键词：电网；县城电网；电网规划一、引言在县城电网中，电力系统扮演着十分关键的角色，优化过的电力系统是保证整个县城电网正常运行的关键，因此在县城电力事业发展中，必须对县城电网进行科学合理的规划，在规划设计的过程中，结合县城的实际情况，参考历史相关的供电数据，系统性的对县城电网进行全面规划，拆除过去电网中多余投资，建立一个智能化、科学化的新城镇电网系统，这对县城的生活条件乃至经济发展都具有重大影响。

二、县城电网现状及存在的问题目前我国大部分县城的电网都没有进行更新，很多设备过于陈旧，有些地区的供电半径变大，电网架构造较为脆弱，配电变压器容量不匹配，这些现状及存在的问题不能为县城经济快速发展起到铺垫作用，下面具体的分析几个存在较为严重的问题。

（一）电源及电压等级县城在某些方面具有城市的特点，是地区的经济文化的中心区域，为了促进经济的快速发展，往往就增长了电力负荷和持续上升的用电量，因此提高电源的可靠性尤为重要，另一方面，县城电网和农村电力网关系紧密，普遍情况下，我国县城向周围农村供电的110KV变电站拥有35KV的电压等级，县城电网一般具有四级电压体系，即110KV、35KV、10KV、0.4KV。

这几年来，县城和农村的发展较为快速，县城电力电网应该加强县城电网投资，保证县城至少拥有1座220KV的变电站，这是保证县城电网良好供电的关键。

（二）负荷县城电网的负荷特点是具有农村电网和城市电网的所共有的负荷特性。

县城是地区的行政所在地，负荷重要集中在企业用电、政府办公用电、居民日常生活用电、科学研究用电等，而这些用电负荷是通过10KV的线路接带，由于当下城镇居民生活水平不断提高，各种用电电器出现在居民的家中，这使得居民日常用电是县城电网主要的供电对象，是负荷的主体。
