竭诚为您提供优质文档/双击可除1,wire,协议篇一：单总线(1-wiRebus)技术及其应用单总线（1-wirebus）技术及其应用摘要：介绍了美dallas公司推出的单总线技术的原理和信号传输方式，说明了单总线通信协议，最后以单总线器件ibutton在安防系统中的应用为例，给出了单总线的数据传输方法。
关键词：单总线单总线协议ibutton1引言目前常用的微机与外设之间进行数据传输的串行总线主要有i2c总线、spi总线和sci 总线。
其中i2c总线以同步串行2线方式进行通信（一条时钟线，一条数据线），spi总线则以同步串行3线方式进行通信（一条时钟线，一条数据输入线，一条数据输出线），而sci总线是以异步方式进行通信（一条数据输入线，一条数据输出线）的。
这些总线至少需要两条或两条以上的信号线。
近年来，美国的达拉斯半导体公司（dallassemiconductoR）推出了一项特有的单总线（1-wirebus）技术。
该技术与上述总线不同，它采用单根信号线，既可传输时钟，又能传输数据，而且数据传输是双向的，因而这种单总线技术具有线路简单，硬件开销少，成本低廉，便于总线扩展和维护等优点。
单总线适用于单主机系统，能够控制一个或多个从机设备。
主机可以是微控制器，从机可以是单总线器件，它们之间的数据交换只通过一条信号线。
当只有一个从机设备时，系统可按单节点系统操作；当有多个从设备时，系统则按多节点系统操作。
图1所示是单总线多节点系统的示意图。
2单总线的工作原理顾名思义，单总线即只有一根数据线，系统中的数据交换、控制都由这根线完成。
设备（主机或从机）通过一个漏极开路或三态端口连至该数据线，以允许设备在不发送数据时能够释放总线，而让其它设备使用总线，其内部等效电路如图2所示。
单总线通常要求外接一个约为4.7k Ω的上拉电阻，这样，当总线闲置时，其状态为高电平。
主机和从机之间的通信可通过3个步骤完成，分别为初始化1-wire器件、识别1-wire器件和交换数据。
由于它们是主从结构，只有主机呼叫从机时，从机才能应答，因此主机访问1-wire器件都必须严格遵循单总线命令序列，即初始化、Rom、命令功能命令。
如果出现序列混乱，1-wire器件将不响应主机（搜索Rom命令，报警搜索命令除外）。
表1是列为ΔΙΩ命令的说明，而功能命令则根据具体1-wire器件所支持的功能来确定。
表1Rom命令说明Rom命令说明搜索Rom（F0h）识别单总线上所有的1-wire器件的Rom编码读Rom（33h）（仅适合单节点）直接读1-wire器件的序列号匹配Rom（55h）寻找与指定序列号相匹配的1-wire器件跳跃Rom（cch)（仅适合单节点）使用该命令可直接访问总线上的从机设备报警搜索Rom（ech）（仅少数器件支持）搜索有报警的从机设备3信号方式所有的单总线器件都要遵循严格的通信协议，以保证数据的完整性。

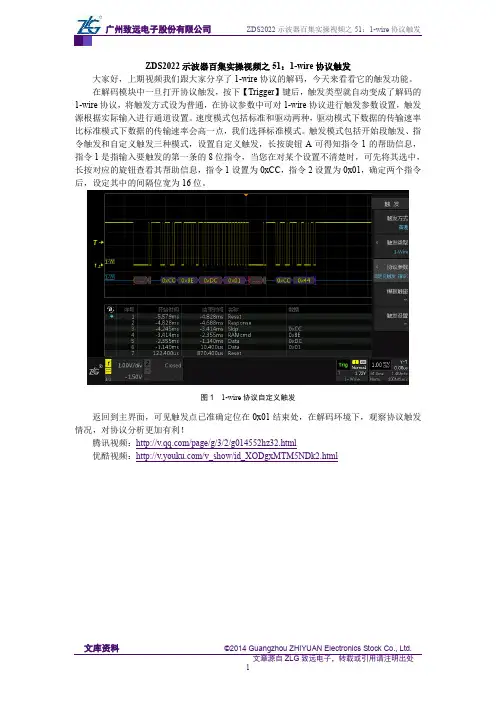

1-wire协议定义了复位脉冲、应答脉冲、写0、读0和读1时序等几种信号类型。
所有的单总线命令序列（初始化，Rom命令，功能命令）都是由这些基本的信号类型组成的。
在这些信号中，除了应答脉冲外，其它均由主机发出同步信号，并且发送的所有命令和数据都是字节的低位在前。
图3是这些信号的时序图。
其中，图3(a)是初始化时序，初始化时序包括主机发出的复位脉冲和从机发出的应答脉冲。
主机通过拉低单总线至少480μs产生tx复位脉冲；然后由主机释放总线，并进入Rx接收模式。
主机释放总线时，会产生一由低电平跳变为高电平的上升沿，单总线器件检测到该上升沿后，延时15～60μs，接着单总线器件通过拉低总线60～240μsμ来产生应答脉冲。
主机接收到从机的以应答脉冲后，说明有单总线器件在线，然后主机就可以开始对从机进行Rom命令和功能命令操作。
图3中的（b）、（c）、（d）分别是写1、写0和读时序。
在每一个时序中，总线只能传输一位数据。
所有的读、写时序至少需要60μs，且每两个独立的时序之间至少需要1μs的恢复时间。
图中，读、写时序均始于主机拉低总线。
在写时序中，主机将在拉低总线15μs之内释放总线，并向单总线器件写1；若主机拉低总线后能保持至少60μs的低电平，则向单总线器件写0。
单总线器件仅在主机发出读时序时才向主机传输数据，所以，当主机向单总线器件发出读数据命令后，必须马上产生读时序，以便单总线器件能传输数据。
在主机发出读时序之后，单总线器件才开始在总线上发送0或1。
若单总线器件发送1，则总线保持高电平，若发送0，则拉低总线。
由于单总线器件发送数据后可保持15μs有效时间，因此，主机在读时序期间必须释放总线，且须在15μs的采样总线状态，以便接收从机发送的数据。
[!--empirenews.page--]图3单总线的几种信号时序4单总线器件通常把挂在单总线上的器件称之为单总线器件，单总线器件内一般都具有控制、收*发、存储等电路。
为了区分不同的单总线器件，厂家生产单总线器件时都要刻录一个64位的二进制Rom代码，以标志其id号。

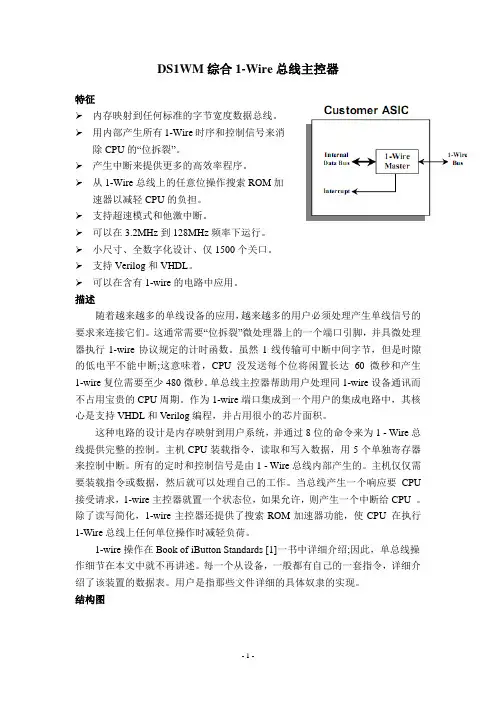

目前，单总线器件主要有数字温度传感器（如ds18b20）、a/d转换器（如ds2450）、门标、身份识别器（如ds1990a）、单总线控制器（如ds1wm）等。
这里介绍一种ibutton形式的单总线器件，它是利用瞬间接触来进行数字通信的，这些器件的应用已经渗透到货币交易和高度安全的认证系统之中。
ibutton是采用纽扣状不锈钢外壳封装的微型计算机晶片，它具有抗撞击、防水渍、耐腐蚀、抗磁扰、防折叠、价格便宜等特点，能较好的解决传统识别器存在的不足，同时又可满足系统在可靠性、稳定性方面的要求。
ibutton主要有三种类型，分别是memoryibutton（存储器）；java-poweredcryptographicibutton（加密型）；thermochronibutton（温度型）。
存储型ibutton最大存储空间为64kb，可以存储文本或数字照片。
加密型ibutton是一种微处理器和高速算法加速器，可以产生大量需要加密和解密的数据信息，它的运行速度非常快，可与internet应用相结合，并可应用于远程鉴定识别。
温度型ibutton可以测量温度变化，它内含温度计、时钟、热记录和存储单元等。
图4安防系统硬件原理图5单总线器件的应用现以单总线器件ibutton在安防系统上的应用为例来进行说明，该安防系统就是利用ibutton来进行门禁识别的。
其门禁识别部分的硬件原理图如图4所示，它由主机微控制器、从机（包括ibutton信息读取头和ibutton）、主机通过Rs485进行远程通信（或通过microweb连上internet）等三部分组成。
微控制器采用microchip公司的pic16F873芯片，而api8108a 语音芯片则用来告诉用户系统[1][2]下一页信息；ibutton 采用ds1990a，信息读取头被读取并同时送到主机微控制器，然后由主机把收到的标识码与原先存储的ibutton标识码进行比较判断，若吻合，则系统按设定要求程序工作，否则，系统给出语音提示。
ds1990a与主机微控制器之间的通信软件设计流程图如图5所示。
通常主机与单总线器件的通信都是通过初始化、写0、写1、读0、读1时序来的完成的，下面给出用汇编语言编写的子程序，需要说明的是，这些程序虽然是针对ibutton所写的，但适用于所有的单总线器件，且简单易懂，现予给出，以供大家参考。
篇二：1-wire程序ds18b20程序－超详细注释#include#include#defineucharunsignedchar#defineuintunsignedintsbitdq=p2^2;//数据口defineinterfacesbitdula=p2^6;//数码管段选sbitwela=p2^7;//数码管位选uinttemp;//温度值variableoftemperature//不带小数点unsignedcharcodetable[]={0x3f,0x06,0x5b,0x4f,0x66,0 x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x 71};//带小数点unsignedcharcodetable1[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef};/*************精确延时函数*****************/voiddelay(unsignedchari){while(--i);}/******************************************此延时函数针对的是12mhz的晶振delay(0):延时518us误差:518-2*256=6delay(1):延时7us（原帖写"5us"是错的）delay(10):延时25us误差:25-20=5delay(20):延时45us误差:45-40=5delay(100):延时205us误差:205-200=5delay(200):延时405us误差:405-400=5*******************************************//*****************ds18b20******************/voidinit_ds18b20(void)//ds18b20初始化sendresetandinitializationcommand{dq=1;//dq复位,不要也可行。
delay(1);//稍做延时dq=0;//单片机拉低总线delay(250);//精确延时，维持至少480usdq=1;//释放总线，即拉高了总线delay(100);//此处延时有足够,确保能让ds18b20发出存在脉冲。
}ucharRead_one_byte()//读取一个字节的数据readabytedate//读数据时,数据以字节的最低有效位先从总线移出{uchari=0;uchardat=0;for(i=8;i>0;i--){dq=0;//将总线拉低，要在1us之后释放总线//单片机要在此下降沿后的15us内读数据才会有效。
_nop_();//至少维持了1us,表示读时序开始dat>>=1;//让从总线上读到的位数据，依次从高位移动到低位。
dq=1;//释放总线，此后ds18b20会控制总线,把数据传输到总线上delay(1);//延时7us,此处参照推荐的读时序图，尽量把控制器采样时间放到读时序后的15us内的最后部分if(dq)//控制器进行采样{dat|=0x80;//若总线为1,即dq为1,那就把dat的最高位置1;若为0,则不进行处理,保持为0}delay(10);//此延时不能少，确保读时序的长度60us。
