电能质量考题答案

电能质量基础知识试题（100分）1、请填写以下信息【横向填空】姓名：________部门：__________ 入职日期：___________填空1填空2填空32、写出国内理想电压模型的三要素（6分）【多选题】A.完美正弦波（2分）B.电压幅值为额定电压Un（2分）C.电流幅值为额定电流LnD.频率恒定为50Hz（2分）E.频率恒定为60Hz正确答案: 每个选项都可自定义分值3、根据如下图形，分别写出对应电压畸变名称。

（12分）【选词填空】1、____2、____3、____4、____5、____6、____A.频率偏差B.瞬变C.谐波D.电压波动F.电压暂降填空1（2分）填空2（2分）填空3（2分）填空4（2分）填空5（2分）填空6（2分）4、请列出电能质量的九大问题。

（18分）【多选题】A.电压偏差（2分）B.电流偏差C.频率偏差（2分）D.谐波（2分）E.简谐波（2分）F.闪波（2分）G.三相不平衡度（2分）H.电压骤降（2分）I.电压骤升J.电源骤升（2分）K.电压短时中断L.电源骤降M.电压长时中断（2分）正确答案: 每个选项都可自定义分值5、根据下图，写出很可能出现电能质量问题的地方（8分）【多选题】A.发电厂B.电气化铁路（2分）C.居民用户D.新能源发电（2分）E.变电站F.城市用电G.枢纽变电站H.中型工厂（2分）I.大型工厂（2分）正确答案: 每个选项都可自定义分值6、请选出属于电压偏差产生的危害（6分）【多选题】A.变压器发热严重、温度提升、损耗增大（2分）B.并联电容器无功出力、寿命降低（2分）C.串联电容器无功出力、寿命降低D.家用电器如电视视感，寿命降低（2分）正确答案: ABD（少选得部分分；错选得0分）7、谐波电流产生的原因是整流负载的非线性。

（4分）【单选题】（4分）A.是B.否正确答案: A8、谐波电压产生的原因是流过用户线性负载的谐波电流，导致谐波电压的产生（4分）【单选题】（4分）A.是B.否正确答案: B9、什么叫简谐波（4分）【完形填空】指处于供电频率的谐波之间的频率分量，为 1 的 2填空1（2分）A.基波;B.非基波正确答案: B填空2（2分）A.整数倍;B.非整数倍正确答案: A10、什么是闪变？（4分）【填空题】（4分）________________________11、三相不平衡产生的原因是什么？（4分）【填空题】（4分）________________________12、电压骤降产生的原因是什么（4分）【填空题】（4分）________________________13、简述一下三相不平衡带来的影响（10分）【填空题】（10分）________________________14、简述一下公司电能质量系列产品的体系（16分）【横向填空】（16分）服务类：电能质量________、________、____________ 设备类：_______________、__________________、_________、_______________、____________。

电能质量考试题及答案一、单选题（每题2分，共10分）1. 电能质量包括哪些方面？A. 电压质量、电流质量、频率质量B. 电压质量、电流质量、功率质量C. 电压质量、频率质量、功率质量D. 电流质量、频率质量、功率质量答案：C2. 电压暂降是指电压突然下降后在多长时间内恢复？A. 0.5个周期内B. 1个周期内C. 2个周期内D. 3个周期内答案：C3. 谐波污染会对电力系统产生什么影响？A. 增加线路损耗B. 降低设备寿命C. 增加设备噪音D. 以上都是答案：D4. 电能质量的测量中，以下哪项不是必须测量的参数？A. 电压B. 电流C. 功率因数D. 电阻答案：D5. 电能质量的改善措施中，以下哪项不是常用的技术？A. 无功补偿B. 谐波滤波C. 电压调节D. 电阻匹配答案：D二、多选题（每题3分，共15分）6. 电能质量的评估指标包括哪些？A. 电压偏差B. 频率偏差C. 电压波动D. 谐波含量答案：A、B、C、D7. 电压暂降可能由哪些因素引起？A. 雷击B. 线路故障C. 负荷突变D. 电网操作答案：A、B、C、D8. 电能质量的改善措施中，以下哪些是有效的？A. 动态电压恢复器B. 有源滤波器C. 无功补偿装置D. 谐波抑制器答案：A、B、C、D9. 以下哪些属于电能质量的监测设备？A. 电压监测仪B. 电流监测仪C. 功率质量分析仪D. 谐波分析仪答案：A、B、C、D10. 电能质量的改善对以下哪些方面有积极影响？A. 提高电能效率B. 减少设备故障C. 提升供电可靠性D. 降低运营成本答案：A、B、C、D三、判断题（每题1分，共10分）11. 电能质量的改善可以完全消除电压暂降现象。

（）答案：×12. 谐波污染会导致电能表读数偏小。

（）答案：√13. 电能质量的改善不需要考虑成本因素。

（）答案：×14. 电能质量的监测应该覆盖整个电力系统的各个环节。

（）答案：√15. 电能质量的改善措施中，无功补偿可以提高功率因数。

14. C
15. C
第二部分多选题
1. ABCD
2. ABC
3. ABCD
4. ABCD
5. ABC
6. ABC
7. BD
8. ABCD
9. ABC
10. ABC
11. ABC
12. ABCD
13. BD
14. ABC
15. ABC
第三部分判断题
1. √
2. ×
3. √
4. ×
5. √
6. ×
7. ×
C.电容
D.电子设备
5.在电力系统中，对电能质量要求最高的用户是：( )
A.工业用户
B.商业用户
C.居民用户
D.医疗用户
6.电力系统中，哪种现象会导致电能质量下降：( )
A.系统过载
B.系统短路
C.系统接地
D.系统负荷变化
7.下列哪种方法可以降低电压暂降的影响：( )
A.增加线路长度
B.提高系统电压
1.以下哪些因素可能导致电力系统电能质量下降：( )
A.负荷的非线性特性
B.系统的过载运行
C.设备的老化
D.环境温度变化
2.电力系统电能质量包括以下哪些方面：( )
A.电压幅值
B.电流波形
C.频率稳定性
D.系统的可靠性
3.以下哪些设备可以用来改善电力系统的电能质量：( )
A.静止无功发生器
B.有源滤波器
C.有功功率
D.无功功率
2.下列哪种现象属于电压暂降：( )
A.短时电压中断
B.长时电压下降
C.电压波动
D.电压闪变
3.在提高电能质量的措施中，采用SVC（静止无功补偿装置）的目的是：( )

短时电压变动
跌落 升高
2.按照电压值的变化情况， 瞬时电压变动可分为几种？它们的电压幅值分别为多 大？ 答：瞬时电压变动可分为三种：中断（电压幅值<0.1 （p.u.)） 、跌落（电压幅值 为 0.1~0.9（p.u.） ） 、升高（电压幅值为 1.1~1.8（p.u.） ） 。 3.按电压值的变化情况，长期电压变动可分为几种？它们的电压幅值分别为多 大？ 答：
第3章
电力系统频率偏差
1.当电力系统的负荷增大时，通过功频静态特性曲线，在有、无二次调频两种情 况下，分析系统是如何达到新的有功平衡的，并指出频率的变化。 答： ①只有一次调频时： 在这种情况下，负荷和发电机组的 静态特性曲线如图 1 所示。在原始运行 状态下，负荷的功率特性为 PD （ f）它 同发电机组静特性的交点 A 确定了系 统的频率为 f1，发电机组的功率（也就 是负荷功率）为 P1，此时，在频率为 f1 时达到了发电机组有功输出与系统的 有功需求之间的平衡。 假定系统的负荷增加了△PD0， 其特 性曲线变为 P’ D（ f） 。发电机组仍是原
2
《电能质量概论》考试题库
编辑：B 电气 081 班“一帮一”学习型互助组
1.按照持续时间的长短，短时电压变动可分为几种？它们的持续时间分别为多 长？
持续时间
中断 瞬时 跌落 升高
0.5~30 周波 0.5~30 周波 0.5~30 周波
中断 暂时 跌落 升高 中断 短时
30 周波~3s 30 周波~3s 30 周波~3s 3s~1min 3s~1min 3s~1min
电压幅值
持续中断 欠电压
0.1（p.u.） 0.8~0.9（p.u.） 1.1~1.2（p.u.）
长期电压变动

发电厂电能质量技术监督试题（附答案）一、填空题（每题1分，共20分）1.构成传统电能质量的主要内容：电压偏差、频率偏差、电压三相不平衡、供电可靠性。

2.电力系统中枢点调压方式有三种，即逆调压、顺调压、恒调压。

3.对称三相系统是指三相电量（电动势、电压或电流）数值相同、频率相同、相位互差120°。

4.电能质量问题主要的分析方法可分为时域、频域和基于数字变换的分析方法三种。

5.根据用电设备负荷的特性及不同的用电负荷对电能质量的要求与敏感度，一般将用电负荷分为三大类：普通负荷、敏感负荷、重要负荷。

6.发电机采用氢气冷却的目的是比热值大，冷却效果好。

7.同步发电机的转子绕组中通入直流电产生磁场。

8.作为电网频率控制的主体发电机安装有响应电网频率变化的保护，如失磁保护、过励磁保护、高频率保护、失步保护等，用于保护发电机设备。

9.为了将频率维持在目标值，需要对产生或消耗的有功功率进行控制以保持负荷和发电的平衡。

10.GB/T 156-2007《标准电压》规定：我国民用标准电压是220/380V。

11.GB/T 12326-2008《电能质量电压波动和闪变》规定：闪变合格率都取最大值为合格判据。

12.公用电网谐波电压总谐波畸变率中，一般奇次谐波电压含有率数值高。

13.大中型发电机组均有过频保护跳闸装置，以免机组超速而损坏。

14.在电力系统发生事故出现功率缺额引起频率急剧大幅度下降时，自动切除部分用电负荷使频率迅速恢复正常以避免频率崩溃，这种装置是低频减载装置。

15.电力系统中因运行操作、雷击和故障等原因，过电压是经常发生的。

16.DL/T 1040-2007《电网运行准则》规定：当系统频率高于正常频率范围的上限时，电网调度机构可采取调低发电机功率、解列部分发电机组等措施。

17.GB/T 24337-2009《电能质量公用电网间谐波》规定：间谐波的主要危害之一是引起照明闪烁。

18.GB/T 24337-2009《电能质量公用电网间谐波》规定：傅立叶分析的基本特点在于频率的分辨率与时间的分辨率成反比。

最后页：谢谢!
母版采用公司统一的Asia net格式
培训测试题模版
题号
题类
题数量/
分数
实得分
阅卷人
总得分
-一-
单选题
10/10
-二
多选题
20/20
判断题
10/10
四
填空题
10/10
五
简答题
10/50
、ห้องสมุดไป่ตู้
六
分析题
5/30
七
案例分析
2/30
八
初步方案设计
2/40
（共计
10分，每题1分）
（共计20分，每题2分）
产品培训
课程题目：有源电谐士PWAP应用讲座
课程目的： 对电能质量产品有深入了解，熟悉产品性能及特点。
能够正确使用仪表，详实采集数据，顺利完成谐波治理初步建议书, 培训目标：亚太公司前端技术工程师、产品制造及调试工程师。
第一页：课程题目、讲师、时间 第二页：课程目的 第三页：培训目标 第四页：课程目录 第五页：课程内容（依据WOR文档）
1.[Al
【Bl [Cl [Dl2.[Al [Bl [Cl
【Dl
3.
【Al
【Bl[Cl[Dl
4.
【Al
【Bl
【Cl
[Dl

A.系统短路
B.设备过载
C.外部干扰
D.操作失误
19.在电能质量监测中，以下哪些技术可以用于数据传输和处理（）
A.无线通信
B.光纤通信
C.有线通信
D.卫星通信
20.以下哪些因素会影响电力系统的供电质量（）
A.供电电压
B.供电频率
C.电网阻抗
D.系统运行方式
（以下为答题纸，请将答案填写在括号内）：
1. ( )
D.系统故障率
（以下为答题纸，请将答案填写在括号内）：
1. ( )
2. ( )
3. ( )
4. ( )
5. ( )
6. ( )
7. ( )
8. ( )
9. ( )
10. ( )
11. ( )
12. ( )
13. ( )
14. ( )
15. ( )
16. ( )
17. ( )
18. ( )
19. ( )
10. AC
11. ABC
12. ABCD
13. BC
14. ABC
15. BCD
16. ABCD
17. ABC
18. ABCD
19. ABC
20. ABCD
三、填空题
1.稳定性；波动性
2. n倍（n为非负整数）
3.比值
4.电压波动；电压闪变
5.滤波；补偿
6.发电机；调频器
7.电压表；电流表；功率分析仪
1.请简述电力系统中电压暂降产生的原因及其对用电设备的影响。
答案：____________________________
2.描述电能质量监测的基本流程，并说明在监测过程中可能会遇到哪些挑战。

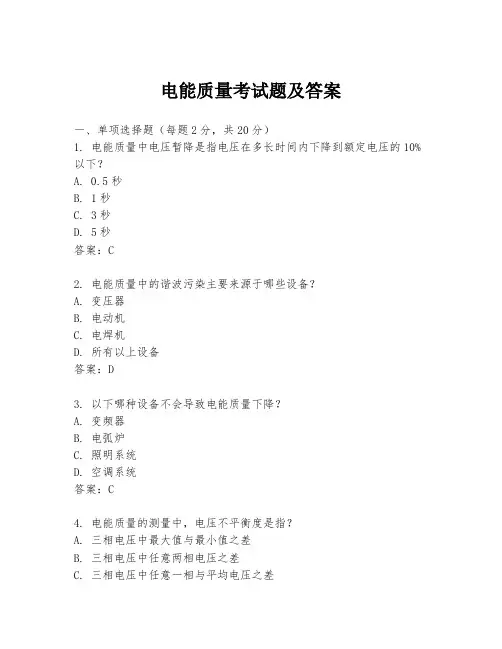

电能质量考试题及答案一、单项选择题（每题2分，共20分）1. 电能质量中电压暂降是指电压在多长时间内下降到额定电压的10%以下？A. 0.5秒B. 1秒C. 3秒D. 5秒答案：C2. 电能质量中的谐波污染主要来源于哪些设备？A. 变压器B. 电动机C. 电焊机D. 所有以上设备答案：D3. 以下哪种设备不会导致电能质量下降？A. 变频器B. 电弧炉C. 照明系统D. 空调系统答案：C4. 电能质量的测量中，电压不平衡度是指？A. 三相电压中最大值与最小值之差B. 三相电压中任意两相电压之差C. 三相电压中任意一相与平均电压之差D. 三相电压中任意两相电压之比答案：C5. 电能质量的改善措施中，使用无功补偿装置的主要目的是？A. 提高电压B. 减少谐波C. 降低功率因数D. 减少电压暂降答案：A6. 电能质量监测系统的主要功能不包括以下哪项？A. 实时监测电压和电流B. 记录电能质量事件C. 预测电能质量趋势D. 直接改善电能质量答案：D7. 电能质量中的电压波动是指电压在多长时间内的变化？A. 0.5秒B. 10分钟C. 1小时D. 1天答案：B8. 电能质量中的瞬时电压跌落是指电压在多长时间内下降到额定电压的90%以下？A. 0.5秒B. 1秒C. 3秒D. 5秒答案：A9. 电能质量中的电压暂升是指电压在多长时间内上升到额定电压的110%以上？A. 0.5秒B. 1秒C. 3秒D. 5秒答案：A10. 电能质量中的瞬时电压中断是指电压在多长时间内下降到0？A. 0.5秒B. 1秒C. 3秒D. 5秒答案：B二、多项选择题（每题3分，共15分）1. 电能质量的改善措施包括以下哪些？A. 增加变压器容量B. 使用谐波滤波器C. 优化供电网络结构D. 增加无功补偿装置答案：BCD2. 电能质量监测系统可以监测以下哪些参数？A. 电压B. 电流C. 功率因数D. 频率答案：ABCD3. 电能质量中的谐波污染可能导致以下哪些后果？A. 增加线损B. 降低设备寿命C. 影响设备性能D. 增加设备故障率答案：ABCD4. 电能质量中的电压不平衡可能导致以下哪些问题？A. 电动机效率降低B. 变压器过热C. 电容器损坏D. 电能表读数不准确答案：ABC5. 电能质量中的电压暂降可能导致以下哪些影响？A. 计算机系统重启B. 工业机器人停止工作C. 照明系统闪烁D. 通信系统中断答案：ABD三、判断题（每题1分，共10分）1. 电能质量中的电压暂降和电压暂升是同一现象的不同表述。

川大2021年9月《电能质量》作业考核试题及答案参考1. GB/T 15543-1995规定，电力系统公共连接点的正常电压不平衡度允许值为( )。

GB/T 15543-1995规定，电力系统公共连接点的正常电压不平衡度允许值为( )。

A、4B、3C、2D、1参考答案：C2. 电气主接线图是反映电气一次设备连接情况的图纸。

( )A、正确B、错误参考答案：A3. 槽形母线与同截面的矩形母线相比，其冷却条件好，集肤效应( )。

A.小B.大C.相同D.相近参考答案：A4. 现代风力机主要通过风吹过叶片时产生的升力来驱动风轮旋转。

( )A、正确B、错误参考答案：A5. 我国国家标准已经规定的电能质量有( )A.短时电压中断B.电压波动与闪变C.谐波D.电压凹陷参考答案：BC6. 衡量系统不平衡水平的指标是( )。

衡量系统不平衡水平的指标是( )。

A、负序分量B、不平衡度C、正序分量D、正负序之差参考答案：B7. 电磁式电流互感器二次侧不允许开路主要是因为一旦二次侧开路，会造成二次侧仪表信号紊乱。

( )A.正确B.错误参考答案：B8. 下列属于二次能源的为( )。

A、天然气B、石油C、油页岩D、柴油参考答案：D9. 由于交流电流的波形具有对称性，因而一个周期内交流电弧的燃弧波形与熄弧波形相同。

( )A.正确B.错误参考答案：B10. 衡量停电次数与停电持续时间的指标是供电稳定性。

( )衡量停电次数与停电持续时间的指标是供电稳定性。

( )A、错误B、正确参考答案：A11. GB/T 15945-1995规定，电力系统正常频率偏差允许值为( )。

GB/T 15945-1995规定，电力系统正常频率偏差允许值为( )。

A、0.5HzB、0.4HzC、0.3HzD、0.2Hz参考答案：D12. 电力系统中枢点的调压方式有( )A.逆调压B.顺调压C.恒调压D.季节性调压参考答案：ABC13. 静止无功补偿器的英文缩写是( )。

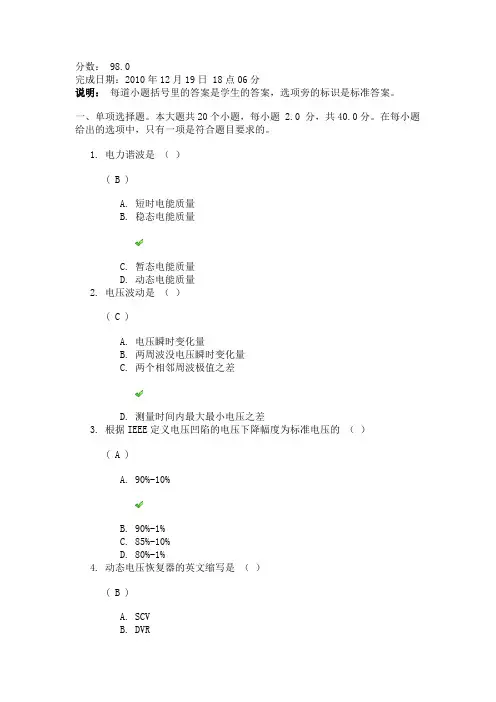

分数： 98.0完成日期：2010年12月19日 18点06分说明：每道小题括号里的答案是学生的答案，选项旁的标识是标准答案。

一、单项选择题。

本大题共20个小题，每小题 2.0 分，共40.0分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.电力谐波是（）( B )A.短时电能质量B.稳态电能质量C.暂态电能质量D.动态电能质量2.电压波动是（）( C )A.电压瞬时变化量B.两周波没电压瞬时变化量C.两个相邻周波极值之差D.测量时间内最大最小电压之差3.根据IEEE定义电压凹陷的电压下降幅度为标准电压的（）( A )A.90%-10%B.90%-1%C.85%-10%D.80%-1%4.动态电压恢复器的英文缩写是（）( B )A.SCVB.DVRC.APFD.UPFC5.频率低于工频的间谐波称为（）( C )A.分数谐波B.高次谐波C.次谐波D.间谐波6.我国电力系统的额定工频是（）( D )A.65HzB.60HzC.55HzD.50Hz7.6脉波整流装置的特征谐波主要有（）( C )A.2、3、5、7次B.3、5、7、9次C.5、7、11、13次D.11、13、23、25次8.脉波数为k的整流装置的特征谐波h为（） ( D )A.h=kp+1,(k=1,2,3,…)B.h=kp±1,(k=1,2,3,…)C.h=k+p±1,(k=1,2,3,…)D.h=k-p±1,(k=1,2,3,…)9.在谐波分析中经常采用的傅里叶变换属于（）( B )A.时域变换B.频域变换C.时频域变换D.综合分析变换10.三相瞬时总功率与时间无关，这样的系统称为（）( A )A.平衡系统B.不平衡系统C.对称系统D.不对称系统11.三相电量（电动势、电压或电流）数值相等、频率相同、相位相差1200的系统称为（）( B )A.平衡系统B.对称系统C.不平衡系统D.不对称系统12.GB/T 15543-1995规定，电力系统公共连接点的正常电压不平衡度允许值为（）( C )A.4%B.3%C.2%D.1%13.GB/T 15543-1995规定，电力系统公共连接点短时电压不平衡度允许值为（）( A )A.4%B.3%C.2%D.1%14.GB/T 15543-1995规定，接于公共连接点的每个用户引起的正常电压不平衡度允许值一般为（）( C )A. 1.1%B. 1.2%C. 1.3%D. 1.4%15.衡量系统不平衡水平的指标是（）( B )A.负序分量B.不平衡度C.正序分量D.正负序之差16.闪变是（）( C )A.电压变动B.电压偏差C.电压波动D.电压变化17.GB12326-2000规定低压系统的短时闪变限值为（）( A )A. 1B. 1.1C.0.9D.0.818.GB12326-2000规定高压系统的短时闪变限值为（）( D )A. 1B. 1.1C.0.9D.0.819.GB12326-2000规定高压系统的长时闪变限值为（）( D )A. 1B.0.9C.0.8D. 0.620.电压偏差是（）( D )A.（实测电压-标准电压）/平均电压B.（实测电压-平均电压）/平均电压C.（最大电压-最小电压）/平均电压D.（实测电压-标准电压）/标准电压二、多项选择题。

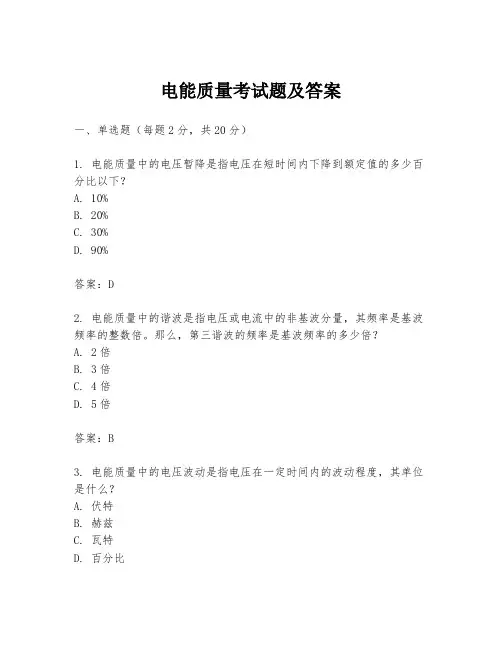

电能质量考试题及答案一、单选题（每题2分，共20分）1. 电能质量中的电压暂降是指电压在短时间内下降到额定值的多少百分比以下？A. 10%B. 20%C. 30%D. 90%答案：D2. 电能质量中的谐波是指电压或电流中的非基波分量，其频率是基波频率的整数倍。

那么，第三谐波的频率是基波频率的多少倍？A. 2倍B. 3倍C. 4倍D. 5倍答案：B3. 电能质量中的电压波动是指电压在一定时间内的波动程度，其单位是什么？A. 伏特B. 赫兹C. 瓦特D. 百分比4. 电能质量中的瞬时停电是指电力供应中断的时间长度，通常这个时间长度不超过多少秒？A. 0.5秒B. 1秒C. 2秒D. 5秒答案：B5. 电能质量中的电压不平衡是指三相系统中三相电压的不平衡程度，其最大不平衡度通常不超过多少百分比？A. 5%B. 10%C. 15%D. 20%答案：B6. 电能质量中的电压暂升是指电压在短时间内上升到额定值的多少百分比以上？A. 10%B. 20%C. 30%D. 50%答案：C7. 电能质量中的瞬时过电压是指电压在短时间内上升到额定值的多少百分比以上？B. 20%C. 30%D. 50%答案：D8. 电能质量中的电压闪变是指电压快速变化引起的照明闪烁，其测量单位是什么？A. 伏特B. 赫兹C. 瓦特D. 百分比答案：D9. 电能质量中的电力系统稳定性是指系统在受到干扰后能够恢复到正常运行状态的能力，其主要影响因素不包括以下哪一项？A. 发电机的动态特性B. 电力系统的结构C. 电力系统的负荷D. 电力系统的绝缘材料答案：D10. 电能质量中的电力谐波治理措施不包括以下哪一项？A. 谐波滤波器B. 无功补偿装置C. 谐波抑制器D. 电力系统的扩容二、多选题（每题3分，共15分）1. 电能质量的影响因素包括以下哪些？A. 电力系统的运行方式B. 电力系统的负荷特性C. 电力设备的绝缘性能D. 电力系统的保护装置答案：A、B、C2. 电能质量的测量方法包括以下哪些？A. 电压测量B. 电流测量C. 功率因数测量D. 频率测量答案：A、B、D3. 电能质量的改善措施包括以下哪些？A. 增加无功补偿装置B. 使用谐波滤波器C. 提高电力系统的运行电压D. 优化电力系统的结构答案：A、B、D4. 电能质量中的瞬时过电压可能由以下哪些因素引起？A. 雷击B. 电力系统的短路故障C. 电力系统的过载D. 电力系统的接地不良答案：A、B、D5. 电能质量中的电压不平衡可能由以下哪些因素引起？A. 三相负载不平衡B. 电力线路的不对称C. 电力设备的故障D. 电力系统的不对称接地答案：A、B、C、D三、判断题（每题1分，共10分）1. 电能质量中的电压暂降对敏感设备的影响比电压暂升要小。

一、填空题1、瞬变现象两种：冲击性瞬变和振荡瞬变。

2、电压中断：电压降到，持续时间不超过。

3、无功功率不平衡是电压偏差的主要原因。

4、频率质量由有功功率决定，电压质量由无功功率决定。

5、频率偏差正常允许范围是 0.2Hz 。

6、闪变：电光源的电压波动造成灯光照度不稳定的人眼视感反应。

7、奇对称波形关于原点对称，函数中只含正弦项。

二、简答题1、简述电能质量特点。

答：1、始终处于动态变化中。

2、电能不易储存，其产生、输出、消耗同时进行。

3、扰动具有危害性和广泛的传播性。

4、用户是保证电能质量的主体。

2、简述电压偏差与频率偏差的区别。

答：1、全系统的频率一致，但各节点的电压可能不同。

2、频率质量由有功功率决定，电压质量由无功功率决定。

3、频率调节只有一种方法是改变发电机原动机功率，而无功功率调节方式有很多种。

3、简述频率偏差改善措施。

答：1、将不对称负荷合理分布于三相中。

2、将不对称负荷分散接于不同供电点，减少集中连接造成的不平衡度过大。

3、将不对称负荷接入高一级电压供电，电压等级越高，系统短路容量越大。

4、将不对称负荷采用单独的变压器供电。

5、采用特殊接线的不平衡变压器供电。

6、加装三相平衡装置。

4、常见的电压波动有哪些？答：1、周期性等幅矩形电压波动。

2、不规则时间间隔阶跃电压波动。

3、非全阶跃式可明显分离的电压波动。

4、随机的或连续电压波动。

5、简述波动性负荷的分类并分别举例。

答：1、由于频繁的启动和间歇通电时常引起电压按一定规律周期变动的负荷。

如电动机、电焊机、轧钢机和绞车。

2、引起供电点出现连续的不规则的随机电压变动的负荷。

如炼钢电弧。

三、综合题1、基于p、q方法求三相电路的无功电流。

U表达式，并根据表达式简述改善电压偏差的措施。

2、电路图如下，写出L解:11S U K U 11221L S U U PR QX U K U K K U改善措施：1、改善无功功率分配Q 。

2、改变发电机端电压S U 。

电能质量习题答案电能质量习题答案在现代社会中，电能质量成为了一个备受关注的话题。

随着科技的不断发展，人们对电能质量的要求也越来越高。

然而，对于电能质量的理解和认识却并不广泛。

本文将针对一些常见的电能质量习题，给出详细的解答。

1. 什么是电能质量？电能质量是指电能在传输和使用过程中的稳定性和纯净度。

一个良好的电能质量应该具备以下几个特点：稳定的电压和频率、低的谐波含量、无电压暂降和瞬间中断、无电压波动和闪变、低的电压不平衡度等。

2. 什么是电压暂降和瞬间中断？电压暂降是指电网中电压短时间内下降到低于标准值的现象。

瞬间中断则是指电网中电压在极短时间内完全中断的现象。

这两种现象都会对电力设备和电子设备造成不良影响，甚至导致设备的损坏。

3. 什么是电压波动和闪变？电压波动是指电网中电压在一段时间内频繁地波动的现象。

而电压闪变则是指电网中电压短时间内剧烈变化的现象。

这两种现象都会对电力设备和电子设备的正常运行造成干扰，严重时甚至会导致设备的故障。

4. 什么是谐波？谐波是指电网中频率为基波频率整数倍的波形成分。

电网中的谐波主要来自于非线性负载设备，如电子设备、变频器等。

谐波会导致电网中电压和电流的畸变，进而影响设备的正常运行。

5. 如何评估电能质量？评估电能质量可以从多个方面进行，包括电压稳定性、频率稳定性、谐波含量、电压暂降和瞬间中断、电压波动和闪变、电压不平衡度等。

通过对这些指标的测量和分析，可以得出一个电能质量的评估结果。

6. 如何改善电能质量？改善电能质量可以从多个方面入手。

首先，可以通过合理规划和设计电力系统，减少谐波的产生。

其次，可以采用滤波器和电压稳定器等设备来消除谐波和稳定电压。

此外，也可以加强对电力设备的维护和管理，及时发现和解决电能质量问题。

7. 电能质量问题对社会的影响是什么？电能质量问题不仅会对个人和企业的正常生产和生活造成困扰，还会对整个社会产生一系列的负面影响。

例如，电能质量问题会导致电力设备的故障和损坏，增加了设备维修和更换的成本。

电网电能质量控制--本科山大20年考试题库及答案电网电能质量控制--本-.综合题（70分）1、简述电压波动的含义、引起电压波动的原因。

学生答案：电压均方根值一系列相对快速变动或连续改变的现象，其变化周期大于工频周期（20ms）。

电压波动是指电网电压有效值（方均根值）的快速变动。

电压波动值以用户公共供电点在时间上相邻的最大与最小电压方均根值之差对电网额定电压的百分值来表示；电压波动的频率用单位时间内电压波动（变动）的次数来表示。

原因：（1）用电设备具有冲击负荷或波动负荷，如电弧炉、炼钢炉、轧钢机、电焊机、轨道交通、电气化铁路、以及短路试验负荷等。

（2）系统发生短路故障，引起电网波动和闪变。

（3）系统设备自动投切时产生操作波的影响，如备用电源自动投切、自动重合闸动作等。

（4）系统遭受雷击引起的电网电压波动等。

2.电压波动与闪变存在的影响电压闪变主要是表征人眼对灯闪主观感觉的参数。

它一般是由开关动作或与系统的短路容量相比出现足够大的负荷变动引起的。

2、统一电能质量调节器的功能？学生答案：且会产生衰减，如果配上放大器（运放、晶体管），利用放大、反馈等手段，可以取得比较理想的幅频响应，并且可抵消3、什么是电力系统频率的一次调解和二次调解？学生答案：电力系统的负荷时刻都在变化，对系统实际负荷变化曲线的分析表明，系统负荷可以看做三种具有不同变化规律的变动负荷所组成：第一种是变化幅度很小，变化周期相对较短，一般是几秒就会变化的；第二种是变化幅度较大，变化周期较长，一般是几分钟；第三种是变化缓慢的持续变动负荷，引起负荷变化的原因主要是工厂的作息制度，人民的生活规律，气象条件的变化等。

第一种变化负荷引起的频率偏移将由发电机组的调速器进行调整，这种调整通常称为频率的一次调整。

第二种变化负荷引起的频率变动仅靠调速器的作用往往不能将频率偏移限制在容许的范围之内，这是必须要有调频器参与频率调整，这种调整通常称为频率的二次调整。

火力发电厂电能质量专业技术监督考试卷（附答案）部门：姓名：考试时间：一、填空题（每题1分，共20分）1.构成传统电能质量的主要内容：、频率偏差、电压三相不平衡、供电可靠性。

2.电力系统中枢点调压方式有三种，即、顺调压、恒调压。

3.对称三相系统是指三相电量（电动势、电压或电流）数值相同、频率相同、。

4.电能质量问题主要的分析方法可分为时域、频域和基于的分析方法三种。

5.根据用电设备负荷的特性及不同的用电负荷对电能质量的要求与敏感度，一般将用电负荷分为三大类：普通负荷、、重要负荷。

6.发电机采用氢气冷却的目的是。

7.同步发电机的转子绕组中产生磁场。

8.作为电网频率控制的主体发电机安装有响应电网频率变化的保护，如、过励磁保护、高频率保护、失步保护等，用于保护发电机设备。

9.为了将频率维持在目标值，需要对产生或消耗的进行控制以保持负荷和发电的平衡。

10.GB/T 156-2007《标准电压》规定：我国民用标准电压是。

11.GB/T 12326-2008《电能质量电压波动和闪变》规定：闪变合格率都取为合格判据。

12.公用电网谐波电压总谐波畸变率中，一般谐波电压含有率数值高。

13.大中型发电机组均有保护跳闸装置，以免机组超速而损坏。

14.在电力系统发生事故出现功率缺额引起频率急剧大幅度下降时，自动切除部分用电负荷使频率迅速恢复正常以避免频率崩溃，这种装置是。

15.电力系统中因运行操作、雷击和故障等原因，是经常发生的。

16.DL/T 1040-2007《电网运行准则》规定：当系统频率高于正常频率范围的上限时，电网调度机构可采取调低发电机功率、等措施。

17.GB/T 24337-2009《电能质量公用电网间谐波》规定：间谐波的主要危害之一是引起。

18.GB/T 24337-2009《电能质量公用电网间谐波》规定：傅立叶分析的基本特点在于频率的分辨率与时间的分辨率。

19.用电环节的元件不对称主要由引起。

20.电网在受到瞬时短路等冲击较大的故障后，在频率下降的过程中，不同地点观测的频率变化有不同的动态过程，且具有。
