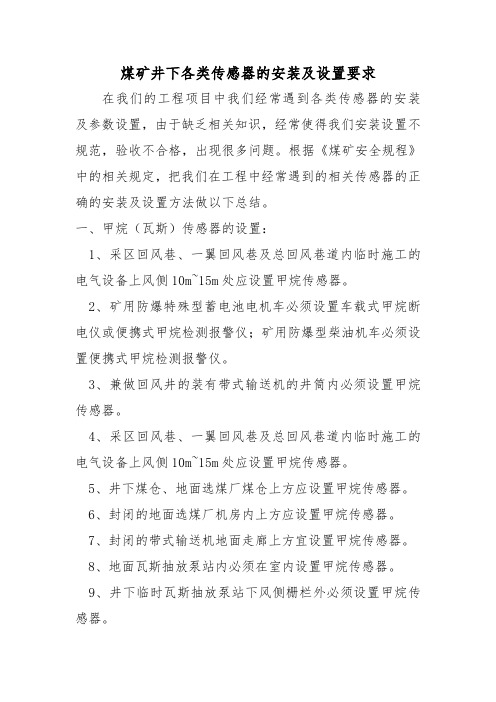

煤矿井下各类传感器的安装及设置要求在我们的工程项目中我们经常遇到各类传感器的安装及参数设置，由于缺乏相关知识，经常使得我们安装设置不规范，验收不合格，出现很多问题。
根据《煤矿安全规程》中的相关规定，把我们在工程中经常遇到的相关传感器的正确的安装及设置方法做以下总结。
一、甲烷（瓦斯）传感器的设置：1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。
2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。
3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。
4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m~15m处应设置甲烷传感器。
5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。
6、封闭的地面选煤厂机房内上方应设置甲烷传感器。
7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。
8、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。
9、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。
10、抽放泵输入管路中应设置甲烷传感器。
利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。
二、一氧化碳传感器的设置1、一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%。
带式输送机滚筒下风侧10m~15m处宜设置一氧化碳传感器，报警浓度为0.0024%。
3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%。
4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%。
ISO9001:2008认证企业中煤科工集团重庆研究院产品使用说明书GD3型插入式矿用瓦斯抽放多参数传感器感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
仪器制造厂家对本说明书相关内容作出改动时，保留不另行通知的权力。
仪器制造厂家对本说明书的各条款内容保留最终解释权。
执行标准：GB 3836-2010Q/MKC 776-2011 版 本 号：VER1.0出版日期：2012.09.01前 言本说明书详细地介绍了GD3型插入式矿用瓦斯抽放多参数传感器的使用方法及使用注意事项，使用者在使用前请务必仔细阅读。
GD3型矿用插入式瓦斯抽放多参数传感器在生产过程中执行的是中煤科工集团重庆研究院发布的企业标准Q/MKC 776-2011 。
目 次前 言 (I)1 概述 (1)2 结构特征与工作原理 (2)3 技术特性 (3)4 尺寸、重量及材质 (4)5 安装、使用操作 (4)6 使用注意事项 (13)7 常见故障分析与排除 (13)8保养、维修 (14)9 运输、贮存 (15)10 开箱及检查 (15)11资质编号 (15)12 传感器关联、配接设备表 (15)13 订货须知 (16)警示语：1、本安关联设备未经联检不得与传感器连接！2、严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！3、传感器长时间过载运行可能会导致永久性损坏！GD3型插入式矿用瓦斯抽放多参数传感器1 概述1.1 产品特点GD3型插入式矿用瓦斯抽放多参数传感器（以下简称传感器），为矿用本质安全型设备，适用于煤矿有瓦斯及煤尘爆炸危险的场所，实现管道参数监测（包括流量、压力、温度等），如与KJ30型瓦斯抽放监控系统配套使用，能增强管道监测能力。
1.2 品种、规格a) 品种：矿用瓦斯抽放多参数传感器；b) 规格：GD3型。
1.3 型号的组成及其代表意义1.4 环境条件1.4.1工作条件a) 工作温度：0 ℃ ～ 40 ℃ ；b) 湿度：≤ 98 % ；c) 大气压力：80 kPa ～ 110 kPa ；d) 机械环境：无显著振动和冲击的场合；e) 有煤尘和瓦斯存在的场所。

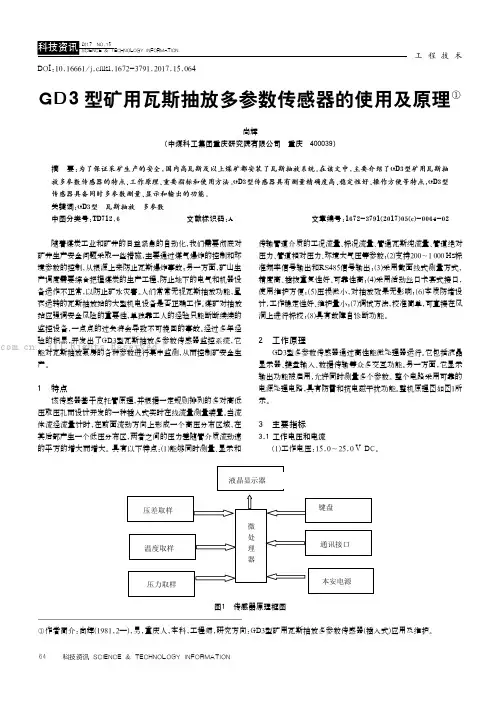

科技资讯2017 NO.15SCIENCE & TECHNOLOGY INFORMATION工 程 技 术64科技资讯 SCIENCE & TECHNOLOGY INFORMATION随着煤炭工业和矿井的日益紧急的自动化,我们需要彻底对矿井生产安全问题采取一些措施,主要通过煤气爆炸的控制和环境参数的控制,从根源上来防止瓦斯爆炸事故;另一方面,矿山生产调度需要综合把握煤炭的生产工程,防止地下的电气和机器设备运作不正常,以防止矿水灾害。
人们常常无视瓦斯抽放功能,昼夜运转的瓦斯抽放站的大型机电设备是否正确工作。
煤矿对抽放站应强调安全风险的重要性,单独靠工人的经验只能断断续续的监控设备,一点点的过失将会导致不可挽回的事故。
经过多年经验的积累,开发出了GD3型瓦斯抽放多参数传感器监控系统,它能对瓦斯抽放泵房的各种参数进行集中监测,从而控制矿安全生产。
1 特点该传感器基于皮托管原理,并根据一定规则排列的多对高低压取压孔而设计开发的一种插入式实时在线流量测量装置。
当流体流经流量计时,在前面流动方向上形成一个高压分布区域,在其后部产生一个低压分布区,两者之间的压力差随管介质流动速的平方的增大而增大。
具有以下特点:(1)能够同时测量、显示和传输管道介质的工况流量、标况流量、管通瓦斯纯流量、管道绝对压力、管道相对压力、环境大气压等参数;(2)支持200～1000Hz标准频率信号输出和RS485信号输出;(3)采用截面线式测量方式,精度高、插拔重复性好、可靠性高;(4)采用活动丝口卡套式接口,使用维护方便;(5)压损微小,对抽放效果无影响;(6)本质防堵设计,工作稳定性好、维护量小;(7)调试方法,校准简单,可直接在风洞上进行标校;(8)具有故障自诊断功能。
2 工作原理GD3型多参数传感器通过高性能微处理器运行。
它包括液晶显示器、键盘输入、数据传输等众多交互功能。
另一方面,它显示输出功能被启用,允许同时测量多个参数。
煤矿传感器的设置与调校1. 引言煤矿作为一种重要的能源资源，对于我们的日常生活和工业生产起着至关重要的作用。
然而，煤矿工作环境的复杂性以及煤矿安全风险的存在使得煤矿工作成为一项高危职业。
为了确保煤矿工作环境的安全，需要使用传感器来监测和检测煤矿中的各种物理和化学参数。
本文将介绍煤矿传感器的设置与调校的相关内容。
2. 煤矿传感器的选择在选择煤矿传感器时，需要考虑传感器的类型、工作原理、测量范围、精度等因素。
常用的煤矿传感器包括温度传感器、湿度传感器、气体传感器和振动传感器等。
根据具体的监测要求和矿井环境的特点来选择适合的传感器。
3.1 安装位置煤矿传感器的设置需要考虑到监测的需求以及矿井的特点。
传感器的安装位置应该选择在矿井中容易受到影响的区域，以便及时发现异常情况并采取措施进行处理。
3.2 连接方式传感器与监测设备的连接方式也需要注意。
一般而言，采用有线连接或者无线连接方式。
有线连接方式可以保证稳定的数据传输，但需要进行布线，对于一些难以布线的场合可以采用无线连接方式。
3.3 参数设置在安装传感器之前，需要进行参数设置。
根据监测要求，对传感器的测量范围、采样频率等参数进行设置。
参数设置的合理性直接影响到传感器的监测效果，需要根据实际情况进行调整。
煤矿传感器的调校是确保传感器测量结果准确和可靠的重要环节。
在调校过程中，需要进行零点校准和斜率调整。
4.1 零点校准零点校准是指将传感器的输出调整为无信号输入时的状态。
在煤矿传感器中，可以通过将传感器暴露在特定环境条件下，比如温度为零度、湿度为零等，然后调整传感器的零点偏差，使得输出为零。
零点校准可以消除传感器的初始误差，提高测量的准确性。
4.2 斜率调整斜率调整是指传感器的输出与输入之间的线性关系调整。
通过在已知输入条件下对传感器进行校准，使得传感器的输出与实际输入呈线性关系。
根据不同的传感器类型和测量参数，斜率调整的方法也各有不同。
5. 煤矿传感器的性能验证与维护设置与调校完成后，还需要对煤矿传感器的性能进行验证和维护，以确保其正常运行和准确度。
2023年第5期品牌与标准化1差压示值误差测量结果不确定度1.1测量模型1.1.1模型公式Δx =x i -x 0式中，Δx 为传感器各测量点示值误差，kPa ；x i 为传感器各测量点的显示值，kPa ；x 0为标准器示值，kPa 。
1.1.2传播律和灵敏系数各分量间彼此独立，传播律公式为：u 2c =u 2(Δx )=c 21u 2(x i )+c 22u 2(x 0)灵敏系数为：c 1=∂Δx /∂x i =1;c 2=∂Δx /∂x 0=-11.1.3不确定度主要来源传感器校准结果的不确定度来源：重复性引入的标准不确定度，分辨力引入的标准不确定度，数字压力计引入的标准不确定度。
1.2各标准不确定度分量的评定1.2.1由数字压力计引入的标准不确定度u 10.05级的数字压力计，测量范围0~10kPa ，用B 类评定，半区间宽度a =0.05%×10kPa ，假设为均匀分布k =3，则：u 1=ak=0.0029kPa 1.2.2被校仪器的分辨力引入的标准不确定度u 2仪器的分辨力为0.001kPa ，用B 类评定，假设为均匀分布k =3，则：u 2=0.00029kPa1.2.3测量重复性引入的标准不确定度u 3选一台0~6kPa 的矿用瓦斯抽放多参数传感器，在5kPa测量点重复测量10次，测量结果数据为（单位：kPa ）：5.001、5.002、5.002、5.000、5.003、5.001、5.005、5.002、5.005、5.005。
在实际测量过程中，每个测量点测量1次，则：u 3=0.0018kPaEvaluation of Uncertainty in Measurement Resultsof Indication Error of Multi Parameter Sensors for Mine Gas DrainageWAN Jinbi,LU Kuishu *(Zunyi Product Quality Inspection and Testing Institute,Zunyi 563000,China)Abstract :The multi parameter sensor for mining gas drainage is suitable for places with gas and coal dust explosion hazards in coal mines,achieving pipeline parameter monitoring (including differential pressure,temperature,gas concentration,etc.).This article provides a detailed introduction to the uncertainty evaluation of differential pressure,temperature,and gas concentration indication errors of multi parameter sensors for mining gas drainage through specific examples.Key words :multi-parameter sensor for mine gas drainage;differential pressure;temperature;gas concentration;uncertainty evaluation矿用瓦斯抽放多参数传感器示值误差测量结果的不确定度评定万金笔，陆馗枢*（遵义市产品质量检验检测院，贵州遵义563000）【摘要】矿用瓦斯抽放多参数传感器适用于煤矿有瓦斯及煤尘爆炸危险的场所，实现管道参数监测（包括差压、温度、瓦斯浓度等）。

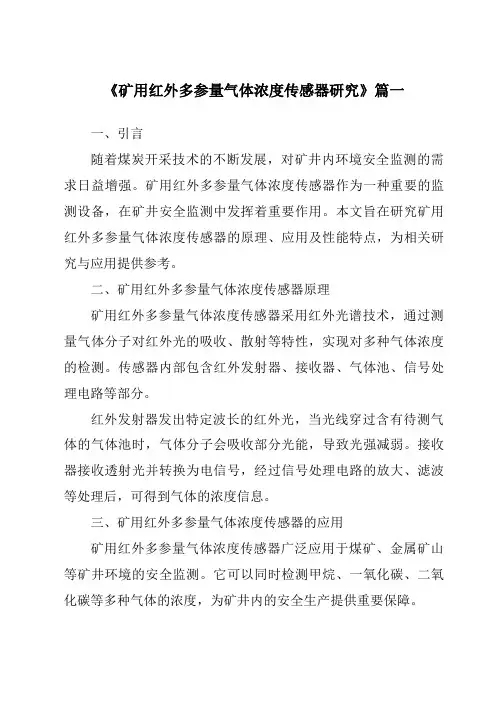

《矿用红外多参量气体浓度传感器研究》篇一一、引言随着煤炭开采技术的不断发展，对矿井内环境安全监测的需求日益增强。
矿用红外多参量气体浓度传感器作为一种重要的监测设备，在矿井安全监测中发挥着重要作用。
本文旨在研究矿用红外多参量气体浓度传感器的原理、应用及性能特点，为相关研究与应用提供参考。
二、矿用红外多参量气体浓度传感器原理矿用红外多参量气体浓度传感器采用红外光谱技术，通过测量气体分子对红外光的吸收、散射等特性，实现对多种气体浓度的检测。
传感器内部包含红外发射器、接收器、气体池、信号处理电路等部分。
红外发射器发出特定波长的红外光，当光线穿过含有待测气体的气体池时，气体分子会吸收部分光能，导致光强减弱。
接收器接收透射光并转换为电信号，经过信号处理电路的放大、滤波等处理后，可得到气体的浓度信息。
三、矿用红外多参量气体浓度传感器的应用矿用红外多参量气体浓度传感器广泛应用于煤矿、金属矿山等矿井环境的安全监测。
它可以同时检测甲烷、一氧化碳、二氧化碳等多种气体的浓度，为矿井内的安全生产提供重要保障。
在煤矿中，甲烷是一种常见的危险气体，其浓度过高可能导致爆炸事故。
通过使用矿用红外多参量气体浓度传感器，可以实时监测甲烷浓度，及时发现并采取措施，有效预防事故的发生。
此外，该传感器还可以检测其他有害气体，如一氧化碳和二氧化碳，为矿工提供一个安全的作业环境。
四、矿用红外多参量气体浓度传感器的性能特点矿用红外多参量气体浓度传感器具有以下性能特点：1. 高精度：传感器采用先进的红外光谱技术，具有较高的测量精度和稳定性。
2. 多参量检测：传感器可同时检测多种气体，提高监测效率。
3. 抗干扰能力强：传感器具有良好的抗电磁干扰和温度漂移性能，适用于复杂的矿井环境。
4. 响应速度快：传感器具有较快的响应速度，能实时反映气体浓度的变化。
5. 维护方便：传感器结构简单，易于维护和更换。
五、结论矿用红外多参量气体浓度传感器作为一种重要的矿井安全监测设备，具有广泛的应用前景。

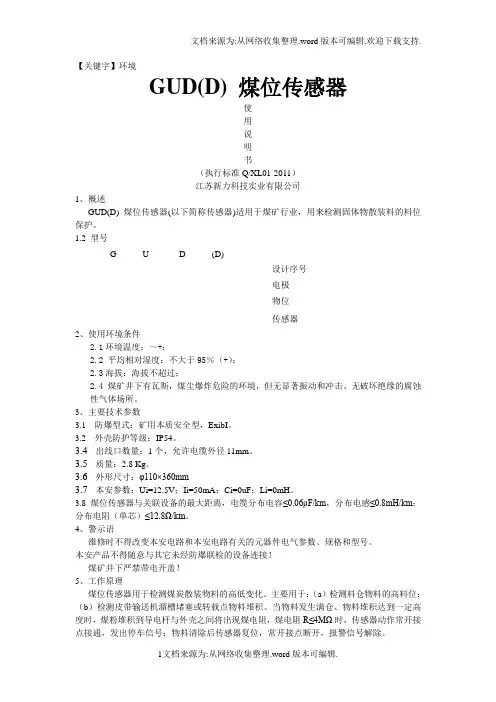

【关键字】环境GUD(D) 煤位传感器使用说明书（执行标准Q/XL01-2011）江苏新力科技实业有限公司1、概述GUD(D) 煤位传感器(以下简称传感器)适用于煤矿行业，用来检测固体物散装料的料位保护。
1.2 型号G U D (D)设计序号电极物位传感器2、使用环境条件2.1环境温度：～+；2.2 平均相对湿度：不大于95％（+）；2.3海拔：海拔不超过；2.4 煤矿井下有瓦斯，煤尘爆炸危险的环境，但无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。
3、主要技术参数3.1 防爆型式：矿用本质安全型，ExibI。
3.2 外壳防护等级：IP54。
3.4出线口数量：1个，允许电缆外径11mm。
3.5质量：2.8 Kg。
3.6外形尺寸：φ110×360mm3.7本安参数：Ui=12.5V；Ii=50mA；Ci=0uF；Li=0mH。
3.8 煤位传感器与关联设备的最大距离，电缆分布电容≤0.06μF/km，分布电感≤0.8mH/km；分布电阻（单芯）≤12.8Ω/km。
4、警示语维修时不得改变本安电路和本安电路有关的元器件电气参数、规格和型号。
本安产品不得随意与其它未经防爆联检的设备连接！煤矿井下严禁带电开盖！5、工作原理煤位传感器用于检测煤炭散装物料的高低变化。
主要用于：（a）检测料仓物料的高料位；（b）检测皮带输送机溜槽堵塞或转载点物料堆积。
当物料发生满仓、物料堆积达到一定高度时，煤粉堆积到导电杆与外壳之间将出现煤电阻，煤电阻R≤4MΩ时，传感器动作常开接点接通，发出停车信号；物料清除后传感器复位，常开接点断开，报警信号解除。
6、安装和使用注意事项6.1 传感器吊装要牢靠，确保传感器可靠工作。
6.2 传感器安装在下落物料不直接冲击的地方，或在传感器上加保护管或保护板，防止砸坏和误动作。
7、外型和安装尺寸7.1 外形尺寸：φ110×360mm ；质量：2.8Kg。
图1 传感器外形尺寸8、接线方式9、保养、维护9.1 维修时，影响原件绝缘的地方，必须重新涂两遍绝缘漆，必须保证绝缘性能。
