投影仪成像原理投影仪是一种常见的显示设备，广泛应用于教育、商业和娱乐等领域。
它将图像或视频信号转化为可投射的光线，使其呈现在屏幕或其他平面上。
投影仪的成像原理主要包括光源、光学成像系统以及投影屏幕等关键组件。
本文将对投影仪的成像原理进行详细介绍。
光源投影仪通常使用的光源有多种类型，例如白炽灯、气体放电灯、激光等。
这些光源发出的光线经过适当的处理后，成为投影仪所需的光源。
光学成像系统光学成像系统是投影仪中最重要的组成部分之一。
它包括了一系列的透镜、反射镜和光学器件，用于将光线聚焦成一个可见的图像。
投影仪的光学成像系统通常采用的是透镜组合的方式。
透镜组合由凸透镜和凹透镜组成，通过凸透镜将发散光聚焦成平行光，再通过凹透镜将平行光聚焦成一个点。
这种方式可以有效地减小光线的散射和畸变，提高图像的清晰度和亮度。
在光学成像系统中，还会使用一些反射镜来改变光线的传播方向。
反射镜可以将光线反射到适当的位置，使图像能够正确地显示在屏幕上。
投影屏幕投影屏幕是投影仪的最终显示介质。
它是一种特殊的屏幕，具有高反射率和低散射特性，可以将投影仪发出的光线有效地反射出来，形成清晰的图像。
投影屏幕一般采用高反射率的材料制成，例如聚酯薄膜或涂有金属反射层的玻璃。
这些材料可以增加光线的反射效果，使得图像更加明亮和清晰。
成像过程投影仪的成像过程可以简单描述为以下几个步骤：1.光源发出的光线通过光学系统进行聚焦和反射，形成一个可见的图像。
2.聚焦后的光线通过投影镜头进一步调整，使其适应投影屏幕的大小和距离。
3.调整后的光线通过镜头投射到投影屏幕上，形成最终的图像。
图像质量投影仪的成像原理直接关系到图像质量的好坏。
图像质量可以通过以下几个因素来衡量：1.对比度：投影仪的成像原理决定了图像的对比度，即图像中黑色和白色之间的明暗程度。
较高的对比度能够使图像更加鲜明和清晰。
2.分辨率：投影仪的成像原理决定了图像的分辨率，即图像中可见细节的数量和清晰度。
一、系统简介多功能电教室是多种系统的有机结合,它主要是由以下几大部分组成：(一）、大屏幕投影系统大屏幕投影系统从安装方式上可分为前投式和背投式两种类型。
前投式系统价格较低,安装方便，且其画面效果不易受环境光影响，是多媒体电教室采用较普遍的投影方式;背投式系统画面均匀度较好，画面质量较高，但易受环境光影响（室内光线须作一定的控制)。
而且其安装受空间限制，安装难度较大,价格也较高。
大屏幕投影系统从工作原理上主要分为三类:CＲＴ三枪投影机、LCD液晶投影机和ＤLP数字投影机。
LCD液晶投影机亮度高,操作简便，成像效果好且价格较便宜,因此是现在市场上的主流产品, 市场份额达到70％以上。
结合用户实际情况我方建议使用亮度较高的（２00０ANSI以上）液晶投影机较为理想。
（二)、中央控制系统多媒体电教室内各种音频、视频设备较多,整体操作比较困难。
为此,我们推荐配备中央控制系统对设备进行集中控制。
中央控制系统是—种基于总线形式工作的控制系统，一般由四大部分组成:控制面板、中央控制单元、总线控制单元、控制软件。
用户通过控制界面实现对电教室内各种电教设备进行控制和操作(如投影机、影碟机的控制、音量控制、多路视频信号和电脑信号的切换、电气开关的开闭等)。
以其应用范围广、智能控制性能好、操作简单,将电教室带入到一个全新的智能环境。
(三）、音响系统单位多媒体电教室是进行电教活动的场所，对音响效果的要求比较高。
因此我们建议采用进口品牌的设备进行配置,在人声时,还原性好,在音乐播放时也能达到一个相对完美的境界，整个电教室可以作为一小电影厅使用,其效果也很完美。
(四）、多媒体电脑系统制作各种多媒体软件,可以登陆单位内网调资料,也可登陆英特网进行查资料,还可以扩展实现远程电教、技术等的交流培训等。
二、多功能电教室设备选型1、投影机:SONY VPL-CX80高亮度３000ANSI流明保证在环境光很强的情也能完美表现,1024＊76８的分辨率，含断电保护功能,开关机无须等待。

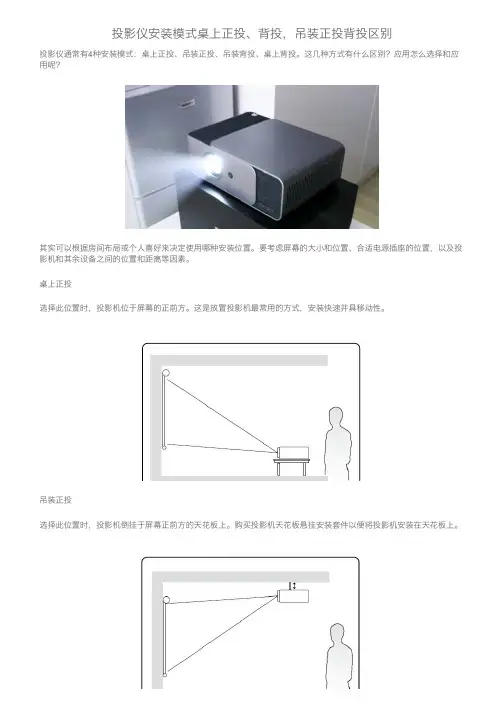

投影仪安装模式桌上正投、背投，吊装正投背投区别
投影仪通常有4种安装模式：桌上正投、吊装正投、吊装背投、桌上背投。
这⼏种⽅式有什么区别？应⽤怎么选择和应⽤呢？
其实可以根据房间布局或个⼈喜好来决定使⽤哪种安装位置。
要考虑屏幕的⼤⼩和位置、合适电源插座的位置，以及投影机和其余设备之间的位置和距离等因素。
桌上正投
选择此位置时，投影机位于屏幕的正前⽅。
这是放置投影机最常⽤的⽅式，安装快速并具移动性。
吊装正投
选择此位置时，投影机倒挂于屏幕正前⽅的天花板上。
购买投影机天花板悬挂安装套件以便将投影机安装在天花板上。
吊装背投
选择此位置时，投影机倒挂于屏幕正后⽅的天花板上。
此安装位置需要⼀个专⽤的投影屏幕和投影机天花板悬挂安装套件。
桌上背投
选择此位置时，投影机位于屏幕的正后⽅。
请注意，这时也需要⼀个专⽤的背投屏幕。
以上就是投影仪的四种安装安装⽅式！。

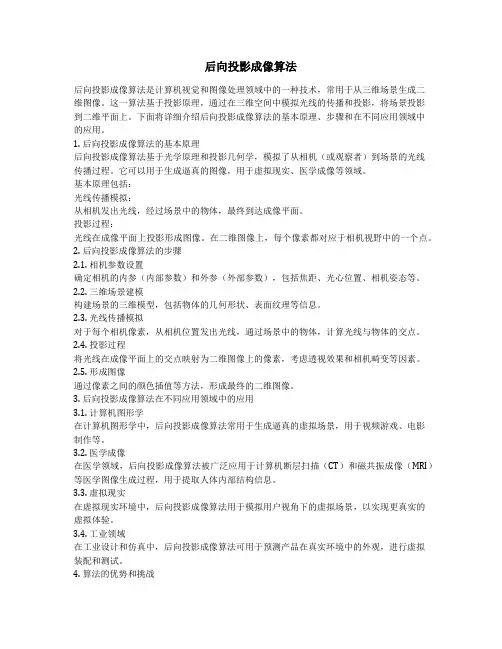

后向投影成像算法后向投影成像算法是计算机视觉和图像处理领域中的一种技术，常用于从三维场景生成二维图像。
这一算法基于投影原理，通过在三维空间中模拟光线的传播和投影，将场景投影到二维平面上。
下面将详细介绍后向投影成像算法的基本原理、步骤和在不同应用领域中的应用。
1. 后向投影成像算法的基本原理后向投影成像算法基于光学原理和投影几何学，模拟了从相机（或观察者）到场景的光线传播过程。
它可以用于生成逼真的图像，用于虚拟现实、医学成像等领域。
基本原理包括：光线传播模拟：从相机发出光线，经过场景中的物体，最终到达成像平面。
投影过程：光线在成像平面上投影形成图像。
在二维图像上，每个像素都对应于相机视野中的一个点。
2. 后向投影成像算法的步骤2.1. 相机参数设置确定相机的内参（内部参数）和外参（外部参数），包括焦距、光心位置、相机姿态等。
2.2. 三维场景建模构建场景的三维模型，包括物体的几何形状、表面纹理等信息。
2.3. 光线传播模拟对于每个相机像素，从相机位置发出光线，通过场景中的物体，计算光线与物体的交点。
2.4. 投影过程将光线在成像平面上的交点映射为二维图像上的像素，考虑透视效果和相机畸变等因素。
2.5. 形成图像通过像素之间的颜色插值等方法，形成最终的二维图像。
3. 后向投影成像算法在不同应用领域中的应用3.1. 计算机图形学在计算机图形学中，后向投影成像算法常用于生成逼真的虚拟场景，用于视频游戏、电影制作等。
3.2. 医学成像在医学领域，后向投影成像算法被广泛应用于计算机断层扫描（CT）和磁共振成像（MRI）等医学图像生成过程，用于提取人体内部结构信息。
3.3. 虚拟现实在虚拟现实环境中，后向投影成像算法用于模拟用户视角下的虚拟场景，以实现更真实的虚拟体验。
3.4. 工业领域在工业设计和仿真中，后向投影成像算法可用于预测产品在真实环境中的外观，进行虚拟装配和测试。
4. 算法的优势和挑战4.1. 优势逼真度高：后向投影成像算法能够生成逼真的图像，模拟真实场景。

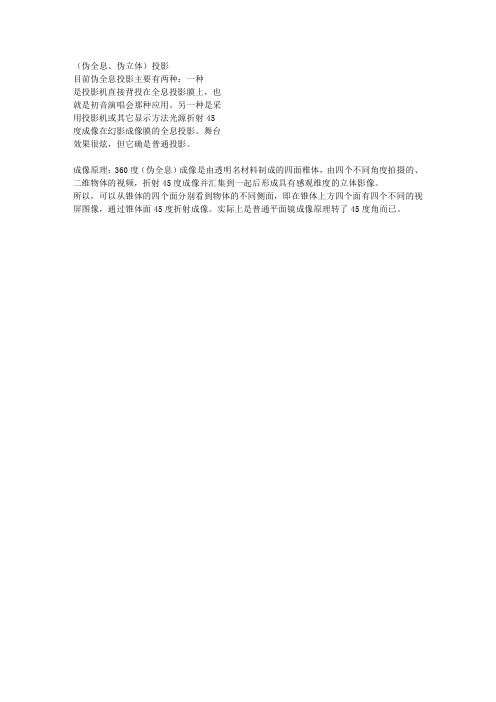

（伪全息、伪立体）投影
目前伪全息投影主要有两种：一种
是投影机直接背投在全息投影膜上，也
就是初音演唱会那种应用。
另一种是采
用投影机或其它显示方法光源折射45
度成像在幻影成像膜的全息投影。
舞台
效果很炫，但它确是普通投影。
成像原理：360度（伪全息）成像是由透明名材料制成的四面椎体，由四个不同角度拍摄的、二维物体的视频，折射45度成像并汇集到一起后形成具有感观维度的立体影像。
所以，可以从锥体的四个面分别看到物体的不同侧面，即在锥体上方四个面有四个不同的视屏图像，通过锥体面45度折射成像。
实际上是普通平面镜成像原理转了45度角而已。
投影仪的成像原理投影仪是一种可以将图像或视频投射到屏幕或平面上的设备。
它的成像原理主要基于光学和电子技术的原理，并且有多种不同的技术和工作原理。
下面将介绍三种常用的投影仪成像原理。
1.反射式液晶投影仪（LCD）反射式液晶投影仪使用了液晶面板和光学反射镜的组合来创建图像。
基本工作原理如下：首先，光源通过一个聚光系统，产生高强度的白光。
然后，这束白光经过一个色轮系统，将白光分解成红、绿和蓝三原色的光。
接下来，这三种颜色的光线依次通过三块液晶面板，每块面板控制一种颜色的光线。
液晶面板是由许多微小的液晶单元组成的，通过对液晶单元的调节，可以控制光线的透射或反射。
当需要显示的图像通过输入信号传送给投影仪时，每块液晶面板会相应地调整液晶单元的状态，从而控制不同颜色的光线的透射或反射。
然后，这三种颜色的光线通过一个合并系统合并在一起，形成完整的彩色图像。
最后，这束彩色光线通过一个投射透镜，将图像投射到屏幕或平面上。
2.数码投影仪（DLP）数码投影仪使用了数字微镜技术来创建图像。
基本工作原理如下：首先，光源通过一个聚光系统，产生高强度的白光。
然后，这束白光经过一个色轮系统，将白光分解成红、绿和蓝三原色的光。
接下来，这三种颜色的光线依次通过一个微镜芯片。
微镜芯片上有许多微小的镜面，每个镜面控制一个像素。
通过微镜芯片上镜面的倾斜或不倾斜，来控制光线的反射或透射。
然后，这三种颜色的光线通过一个合并系统合并在一起，形成完整的彩色图像。
最后，这束彩色光线通过一个投射透镜，将图像投射到屏幕或平面上。
3.激光投影仪激光投影仪使用了激光光源来创建图像。
基本工作原理如下：首先，激光器产生出高强度的激光光束。
这束激光光束通过一个波分复用系统，将其分解成红、绿和蓝三种颜色的激光光束。
接下来，这三种颜色的激光光束通过一个扫描系统，扫描整个图像。
扫描系统通常由一个微镜芯片和一个镜面阵列组成，微镜芯片上的镜面根据输入信号的控制进行倾斜或不倾斜，从而控制激光光束的反射或透射。

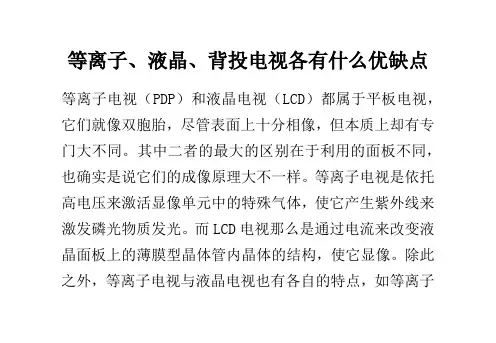

等离子、液晶、背投电视各有什么优缺点等离子电视（PDP）和液晶电视（LCD）都属于平板电视，它们就像双胞胎，尽管表面上十分相像，但本质上却有专门大不同。
其中二者的最大的区别在于利用的面板不同，也确实是说它们的成像原理大不一样。
等离子电视是依托高电压来激活显像单元中的特殊气体，使它产生紫外线来激发磷光物质发光。
而LCD电视那么是通过电流来改变液晶面板上的薄膜型晶体管内晶体的结构，使它显像。
除此之外，等离子电视与液晶电视也有各自的特点，如等离子电视在一样尺寸下比液晶电视廉价，而液晶电视在节电性能与显示分辨率方面具有优势关于清楚度生产液晶电视的企业往往宣称在清楚度上要高等离子电视一筹，并宣称目前等离子电视宣称的最高物理分辨力只是1024×1024，而几乎所有的液晶电视都能够达到1024×768的高分辨力，最高的已达1920×1080。
事实上，市场销售的等离子电视的物理分辨力大部份只有852×480，只有少数等离子电视的物理分辨力达到1024×768。
但决定平板电视清楚度不只是屏的物理分辨力，电路对高清信号处置的好坏也直接阻碍清楚度，单纯从屏的物理分辨力来判定还不够充分。
因此，液晶电视生产企业单纯从屏的物理分辨力解决等离子电视不够科学。
关于视角不管液晶电视如何辩白，等离子电视在视角方面要好于液晶电视，固然等离子电视也不是“没有视角问题”。
关于客厅、卧房用的电视机，很少有人会在超过120度的角度去看电视，因此从那个角度来讲，两边关于视角的解决没有必要。
关于响应速度响应速度曾是液晶电视的软肋，近期尽管在技术上已有专门大改良，但有时也被生产等离子电视的企业作为解决液晶电视的对象。
有企业宣称，他们的液晶电视响应时刻已降低到8毫秒，但事实上，市场上销售的液晶电视响应时刻大部份在12毫秒左右。
即便已宣称响应时刻降到8毫秒的液晶电视，在播放快速运动图像时仍有拖尾现象，因为企业所宣称的8毫秒响应时刻是在播放静止图像的情形下测算的。
背投方案背投技术概述背投（Rear projection）是一种投影技术，其中投影仪位于被投影物的背面，将图像透过半透明的投影屏幕反射投射到观众的视野中。
与传统的正射投影技术相比，背投具有更高的亮度、更大的投影尺寸和更好的视觉效果，因此在大型活动、展览和演示等场合得到广泛应用。
背投方案的优势背投方案相对于其他投影方案有以下几个优势：1.高亮度：背投方案使用反射投影屏幕，能够反射更多的光线，从而实现更高的亮度。
这对于大型场合和明亮环境下的投影非常重要，可以确保图像清晰可见。
2.大投影尺寸：背投方案可以实现更大的投影尺寸，而不会因为投影距离的限制而影响到图像的清晰度和明亮度。
这对于需要展示大量内容或提供沉浸式视觉体验的场合非常有用。
3.视觉效果优越：背投方案的投影屏幕通常采用高质量的材料，可以提供更准确的色彩和对比度，使得投影的图像更加鲜艳、细腻和逼真。
4.灵活性和可定制性：背投方案可以根据具体需求进行定制，可以选择不同型号的投影仪和投影屏幕，以满足不同场合和应用的要求。
同时，背投方案还可以与其他技术（如交互式投影、虚拟现实等）结合使用，创造更丰富的视觉体验。
背投方案的应用领域背投方案广泛应用于以下几个领域：活动和演出背投方案在大型活动和演出中得到广泛应用，如音乐会、演唱会、体育赛事等。
背投方案可以实现大型投影幕布，将动感、震撼的图像投射到观众的面前，增强视觉冲击力，提升观赏体验。
商业展示在商场、展览会和博物馆等场合，背投方案可以用于展示广告、产品信息、艺术作品等内容。
采用背投方案可以实现大型、高亮度的投影屏幕，吸引顾客的注意力，吸引他们进一步了解产品或服务。
会议和教育在会议和教育场合，背投方案可以用于投影演示文稿、讲解视频、教学内容等。
背投方案能够提供更大的投影尺寸，使得参会人员或学生能够更清晰地看到投影内容，提高信息的传递效果。
娱乐和游戏对于娱乐场所和游戏厅来说，背投方案可以创造出更加沉浸式的游戏体验。
背投立体成像方案比较
实现立体投影成像有几种方法，例如红蓝眼镜、偏振光分像、液晶开关眼镜和光谱分色。
目前我们使用的是偏振光方式，此方式较红蓝眼镜色彩还原性好，较液晶开关眼镜运营成本低，此法也是运用较为普遍的一个方案。
光谱分色立体成像介绍
INFITEC（Interference Filter Technology）历史
光谱分色式滤片3D 技术的研发始于德国顶级汽车制造商戴姆勒.奔驰公司的对于汽车研发所需要的一个立体可视化预研项目。
经过了项目的立项和 3 年多的研发，该项目因未能达到戴姆勒.奔驰公司的期望值，被停了下来。
INFITEC 公司从戴姆勒.奔驰公司买下了知识产权，并开始更加系统的研发，终于开发出了稳定的光谱分色3D 滤片和配套眼镜。
INFITEC 公司12 年前将先进的其专业3D 投影显示技术的使用权独家受让给了比利时BARCO 公司，BARCO 公司利用INFITEC 独门专业3D 技术垄断高端专业3D 投影显示市场。
2006 年中通过谈判将INFITEC 技术在3D 电影院的使用权和命名权授让给杜比数字公司（Dolby Digital）。
INFITEC 在收回INFTTEC 干涉式滤片3D 投影显示技术的使用权后，致力于同多个重点投影机生产厂商进行合作，支持他们的工程投影机适配应用INFITEC 的光谱分色滤片专业3D 投影显示技术。
从而为INFITEC 这一专业3D投影显示技术的市场推广和降低成本铺平道路。
INFITEC光谱分色滤片3D 投影显示技术原理
在INFITEC 各种工程的应用中一般采用每通道双机模式，光谱分色式3D 滤片组件位于投影机灯泡和投影镜头之间。
滤片是由耐高温的石英玻璃制成，因此可以经受高流明投影机灯泡的长时间烧烤而不退色、不变形。
由于图像在进入镜头之前已完成分色，所以不会降低图像质量;旋转的滤光轮分出光谱信息不同的两份红、绿、蓝，经过特殊设计的眼镜则在左右眼只能分别接收到各自发来的光谱信号。
INFITEC 光谱式滤片技术是通过滤片和配套眼镜红、绿、蓝主色分离成不同的基色频
段。
在这之前我们知道全色是由三基色组成：它们是红色、绿色、蓝色。
通过干涉式3D 滤片，现在的三基色：红色、绿色和蓝色根据光谱色段被分为：红色1、红色2、绿色1、绿色2、蓝色1、蓝色2 来分别输送给两台投影机。
特殊的光谱分色眼镜，允许左眼只看到标记为“1”的片段而右眼只看到标记为“2”的片段。
3D 眼镜使用额外的滤波器来纠正对色彩的感知，因此眼睛所看到的东西是尽可能地接近原始电影的。
INFITEC 光谱分色滤片3D 技术的另一个重大优越性就是它不需要银灰金属屏幕来作为投影图像的载体。
只需要普通的白幕或就可以。
光谱分色滤片3D 技术不需要使用偏振光片，不需要银灰金属幕屏幕，从而改善了每一个观众的观赏体验。
其视角更宽，没有鬼影（交互干扰），没有视角的差别，屏幕两边的人能够获得更为一致的屏幕亮度，所有的观众都能获得和非3D 影片播放时的同样的色彩保真度。
Da-Lite背投银幕
美国DA-Lite公司介绍
美国DA-Lite屏幕公司是世界上最大最早的高质量影视屏幕制造商。
创始于1909年，已近100年历史，目前通过各地的授权经销商在全球100多个国家销售。
DA-Lite以投影屏幕为核心产品。
世界上第一块三角支架屏幕、第一块电动屏幕、第一块后投影屏幕均为DA-Lite屏幕公司首创，并拥有众多屏幕专利技术。
目前DA-Lite产品广泛应用于各种领域，如教育、宗教、医院、商业、工业及家庭影院等。
DA-Lite公司总部位于美国印第安那州，在俄亥俄州、堪萨斯州、加州以及荷兰、法国拥有5个制造工厂和技术中心。
公司以不断创新，团队前进的理念保持着快速发展。
可以提供屏幕产品包括手动挂幕、电动屏幕、三脚支架屏幕、镶墙式屏幕、快速折叠屏幕、地拉便携式屏幕、座式桌幕以及大型工程屏幕等，并研发制造多达30种不同特性的屏幕面料可供选择。
共有数百个系列，上千个品种的屏幕，同时还提供各种专业的投影装置及演示用具，完全能够满足种种所需。
3D Virtual Black（3D虚拟黑幕）介绍
投影方式：背投增益：3.0
最佳可视角度：20°
采用液态乙烯作为幕面基板，
柔韧度非常好，可以根据客户需求
组成球面或其他特殊形状。
幕面中间含有偏振膜，可控制
光线方向，能够过滤99%的偏振光，
同时消除“鬼影”，形成完美的3D
效果。
3.0的增益可以适应各类工程环境。
作为工程幕布，3D VIRTUAL BLACK可水洗，同时也是一种耐火材料。
方案比较说明
为何需要使用背投3D成像
目前使用的正投3D成像为偏振光，金属银幕容易受到环境特效灯的干扰，影响画面效果，背投方式能减少外部因素对影片的不良影响。
Infitec光谱分色
使用Infitec的光谱分色技术，需要在每台投影机内安装一片滤镜，滤镜需成对使用，游客/观众佩戴专用眼镜后即可欣赏到3D。
Da-Lite背投幕
由于普通背投幕材料会对偏振光形成干涉，目前国内市面上销售的背投3D银幕都为硬质幕，只能支持线性偏振光，而且在尺寸上也受到很大的限制。
Da-Lite背投幕不仅能使用线偏立体成像，同时也支持圆偏；另外一点由于Da-lite是软幕，在安装、运输方面与我们之前使用的金属银幕相似。
两种方案比较
Infitec的光谱分色技术对银幕要求不高，几乎可以在所有介质上投射立体画面，但因其技术特性，左右眼的画面略有色偏（分别偏红和偏蓝）。
Infitec光谱分色需要专用的滤片和眼镜，滤片价格大约为人民币30000元/片，眼镜的价格大约为人民币300～400元/副，该项技术产品目前只有进口并无国产替代品。
还有一点需要注意的是目前眼镜的尺寸只有以下两种规格。
如采用Infitec光谱分色立体成像，意味着我们所有的投影机都需要增加滤片并购买专用眼镜。
Da-Lite的银幕与我们使用的普通银幕类似，运输、安装方法也较为简单，可以直接和我们的圆偏立体成像兼容。
Da-Lite的3D Virtual Black背投幕估计价格在人民币4000元/
平米左右，由于兼容性好，我们可以只在必要的地方更换银幕即可，项目的整体成本增加不多。
Da-Lite的3D Virtual Black背投幕的缺点是最佳视角较窄，官方的数据是20°，这在一定程度上也会影响到我们影片的观看效果。
结论
按目前我们Dark Ride项目来计算，如果使用Infitec光谱分色立体成像，假设整体需要投影机约50台（实际目前项目使用投影机都少于50台），100副眼镜，单单在设备成本方面将增加30000×50+400×100=154万；如果使用Da-Lite的3D Virtual Black背投幕，项目中有大约500平米的直幕，若全部使用此款背投幕，则需增加4000×500=200万元的成本，若只将一半的直幕使用背投，则成本要增加约100万。
对于光线利用率，有数据表示Infitec技术会低于偏振光方式，但偏振光所使用的金属银幕容易产生太阳效应，且偏振眼镜或多或少都会有漏光导致的鬼影。
因此观看效果Infitec 技术较偏振光的好。
对于后期运营维护，由于Infitec技术所使用的眼镜为专业制作，镜片材质为光学玻璃，在运营过程中如果因游客原因发生损坏或丢失，可能会产生一些不必要的麻烦，所以需要客服人员格外注意。
综合以上因素，Infitec光谱分色技术在银幕面积大时比较适用；若项目整体规模小，投影机相对较多的情况下，可以考虑部分采用Da-Lite的3D Virtual Black背投幕。
