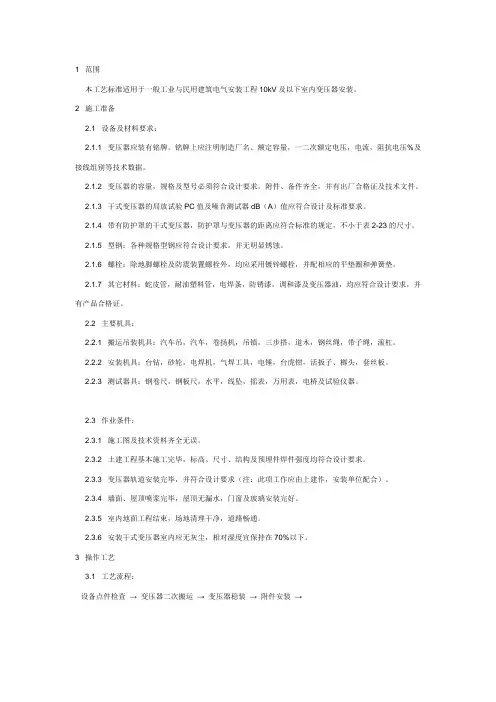

1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。

2 施工准备2.1 设备及材料要求：2.1.1 变压器应装有铭牌。

铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。

2.1.2 变压器的容量，规格及型号必须符合设计要求。

附件、备件齐全，并有出厂合格证及技术文件。

2.1.3 干式变压器的局放试验PC值及噪音测试器dB（A）值应符合设计及标准要求。

2.1.4 带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表2-23的尺寸。

2.1.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

2.1.6 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

2.1.7 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。

2.2 主要机具：2.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。

2.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。

2.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。

2.3 作业条件：2.3.1 施工图及技术资料齐全无误。

2.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

2.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由上建作，安装单位配合）。

2.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

2.3.5 室内地面工程结束，场地清理干净，道路畅通。

2.3.6 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

3 操作工艺3.1 工艺流程：设备点件检查→ 变压器二次搬运→ 变压器稳装→ 附件安装→变压器吊芯检查及交接试验→ 送电前的检查→ 送电运行验收3.2 设备点件检查：3.2.1 设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。

电力系统的各种组成
电力系统是由各种设备和组件组成的复杂系统，主要分为以下几
个组成部分：
1. 电源系统：包括火力发电厂、核电站、水电站等各种发电设备，其作用是转化能源为电能。

2. 输变电系统：由高压输电线路、变电站、配电站、变压器等设
备组成，其作用是将电能从发电厂输送到消费者。

3. 配电系统：由配电变压器、低压开关、保护装置等设备组成，
其作用是将高压电能转换为低压电能配送到各个用户。

4. 监测与控制系统：由自动化控制设备、计算机、通讯系统等组成，其作用是对电力系统进行实时监测、管理和控制。

5. 消费者端：包括各种家庭用电器、工业生产设备、商业建筑等，其作用是使用电力系统输出的电能。

综上所述，电力系统的各种组成部分相互协调合作，构成了一个
完整的能源供应和消费系统。

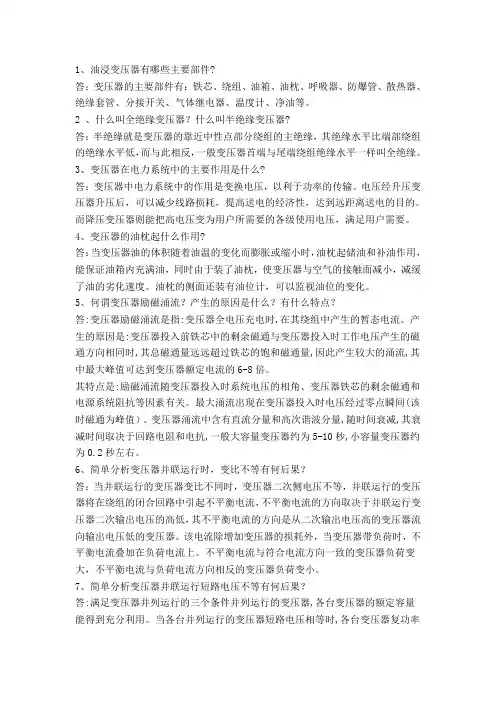

1、油浸变压器有哪些主要部件?答：变压器的主要部件有：铁芯、绕组、油箱、油枕、呼吸器、防爆管、散热器、绝缘套管、分接开关、气体继电器、温度计、净油等。

2 、什么叫全绝缘变压器？什么叫半绝缘变压器?答：半绝缘就是变压器的靠近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。

3、变压器在电力系统中的主要作用是什么?答：变压器中电力系统中的作用是变换电压，以利于功率的传输。

电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。

而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。

4、变压器的油枕起什么作用?答：当变压器油的体积随着油温的变化而膨胀或缩小时，油枕起储油和补油作用，能保证油箱内充满油，同时由于装了油枕，使变压器与空气的接触面减小，减缓了油的劣化速度。

油枕的侧面还装有油位计，可以监视油位的变化。

5、何谓变压器励磁涌流？产生的原因是什么？有什么特点？答:变压器励磁涌流是指:变压器全电压充电时,在其绕组中产生的暂态电流。

产生的原因是:变压器投入前铁芯中的剩余磁通与变压器投入时工作电压产生的磁通方向相同时,其总磁通量远远超过铁芯的饱和磁通量,因此产生较大的涌流,其中最大峰值可达到变压器额定电流的6-8倍。

其特点是:励磁涌流随变压器投入时系统电压的相角、变压器铁芯的剩余磁通和电源系统阻抗等因素有关。

最大涌流出现在变压器投入时电压经过零点瞬间(该时磁通为峰值）。

变压器涌流中含有直流分量和高次谐波分量,随时间衰减,其衰减时间取决于回路电阻和电抗,一般大容量变压器约为5-10秒,小容量变压器约为0.2秒左右。

6、简单分析变压器并联运行时，变比不等有何后果？答：当并联运行的变压器变比不同时，变压器二次侧电压不等，并联运行的变压器将在绕组的闭合回路中引起不平衡电流，不平衡电流的方向取决于并联运行变压器二次输出电压的高低，其不平衡电流的方向是从二次输出电压高的变压器流向输出电压低的变压器。

中国常用变压器的类型变压器是一种将交流电能从一个电路传输到另一个电路的电气设备，广泛应用于电力系统、工业生产以及民用家庭等领域。

根据不同的用途和工作原理，中国常用的变压器可以分为多种类型。

一、配电变压器配电变压器是用于城市、农村及工矿企事业单位的电力供应系统中，将高压电能变成低压电能的一种变压器。

它广泛应用于电力系统的输配电环节，常见的有油浸式配电变压器和干式配电变压器两种。

油浸式配电变压器具有容量大、体积小、运行可靠等优点，而干式配电变压器则具有无油、无污染、易于维护等特点。

二、电力变压器电力变压器是电力系统中主要的能量转换设备，用于将高压电能变成低压电能或低压电能变成高压电能。

电力变压器主要分为油浸式电力变压器和干式电力变压器两种。

油浸式电力变压器具有容量大、运行可靠、散热好等特点，适用于大型电力系统；而干式电力变压器则具有无油、无污染、节能环保等优点，适用于城市及工矿企事业单位的电气系统。

三、整流变压器整流变压器是一种特殊的变压器，主要用于直流电源系统。

它能够将交流电转换为直流电，常用于电力变频器、电力电子设备以及一些特殊的工业生产设备中。

整流变压器具有高效、稳定、可靠的特点，能够满足对直流电能的需求。

四、焊接变压器焊接变压器是用于电弧焊接设备中的一种特殊变压器。

它能够将电网供应的高压电能转换为适合焊接的低压电能，并提供稳定的电流输出。

焊接变压器具有输出电流稳定、负载适应能力强等特点，能够满足不同焊接工艺的需求。

五、电感变压器电感变压器是一种用于电力电子设备中的特殊变压器，主要用于调节电流、电压和功率因数。

它具有调节范围广、响应快速、能量损耗小等特点，广泛应用于电力电子器件、变频器、电力调节等领域。

六、特殊变压器除了以上常见的变压器类型，中国还有一些特殊用途的变压器。

例如，火花线圈变压器用于产生高压电场，用于科学研究、医疗设备等领域；医用变压器用于医疗设备中，提供安全可靠的电源供应；特高频变压器用于无线通信设备中，提供稳定的电源。

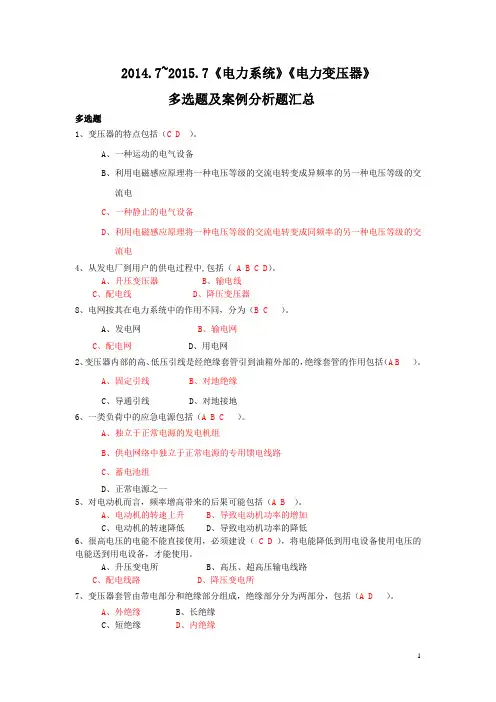

2014.7~2015.7《电力系统》《电力变压器》多选题及案例分析题汇总多选题1、变压器的特点包括（C D）。

A、一种运动的电气设备B、利用电磁感应原理将一种电压等级的交流电转变成异频率的另一种电压等级的交流电C、一种静止的电气设备D、利用电磁感应原理将一种电压等级的交流电转变成同频率的另一种电压等级的交流电4、从发电厂到用户的供电过程中,包括（A B C D）。

A、升压变压器B、输电线C、配电线D、降压变压器8、电网按其在电力系统中的作用不同，分为（B C）。

A、发电网B、输电网C、配电网D、用电网2、变压器内部的高、低压引线是经绝缘套管引到油箱外部的，绝缘套管的作用包括（A B ）。

A、固定引线B、对地绝缘C、导通引线D、对地接地6、一类负荷中的应急电源包括（A B C ）。

A、独立于正常电源的发电机组B、供电网络中独立于正常电源的专用馈电线路C、蓄电池组D、正常电源之一5、对电动机而言，频率增高带来的后果可能包括（A B）。

A、电动机的转速上升B、导致电动机功率的增加C、电动机的转速降低D、导致电动机功率的降低6、很高电压的电能不能直接使用，必须建设（C D），将电能降低到用电设备使用电压的电能送到用电设备，才能使用。

A、升压变电所B、高压、超高压输电线路C、配电线路D、降压变电所7、变压器套管由带电部分和绝缘部分组成，绝缘部分分为两部分，包括（A D）。

A、外绝缘B、长绝缘C、短绝缘D、内绝缘7、下列属于变、配电所常用的一次电气设备的有（A B C D）。

A、主变压器B、高压断路器C、电压互感器D、电流互感器1、关于变压器过负载能力，描述正确的包括（A C D）。

A、在不损害变压器绝缘和降低变压器使用寿命的前提下，变压器在较短时间内所能输出的最大容量为变压器的过负载能力B、一般以变压器所能输出的最小容量与额定容量之比表示C、一般以变压器所能输出的最大容量与额定容量之比表示D、变压器过负载能力可分为正常情况下的过负载能力和事故情况下的过负载能力2、当变压器吸湿器受潮到一定程度时，其颜色变化一般是（A B）。

一、输电线路继电保护配置1、220KV线路通常配置：两套纵联保护和快速距离Ⅰ段作为主保护，三段式相间和接地距离、四段式零序方向电流保护作为后备保护，并配有综合重合闸装置。

一般采用近后备方式。

2、110kV线路保护配置：三段式相间距离保护，三段式接地距离保护和四段式零序方向电流保护；三相一次重合闸。

3、10kV线路保护配置：二段（三段）式相间（方向）电流保护；三相一次重合闸。

应采用远后备保护方式。

二、变压器保护配置气体保护（容量为户内400kV A及以上，户外800 kV A及以上变压器），电流速断保护（容量小于1500kV A的变压器）纵差动保护（容量为1500kV A及以上的变压器或装设电流速断保护灵敏度不能满足要求的变压器），相间后备保护（过流、复压启动过流、负序电流、阻抗），接地后备保护（零序电流、零序电压、间隙零序电流），过负荷保护，温度保护、压力释放保护。

三、母线保护配置1、母线保护配置原则：1）在110KV及以上的双母线和单母线分段情况下，为保证有选择性地切除任一组（或段）母线上所发生的故障，而另一组（或段）无故障的母线仍能继续进行，应装设专门的母线保护(母线差动保护)。

2）110KV及以上的单母线，重要发电厂的35KV母线或高压侧为110KV及以上的重要降压变电所的35KV母线，按照装设全线速动保护的要求必须快速切除母线上的故障时，应装设专用的母线保护(母线差动保护)。

3）35KV及以下变电所母线一般利用供电元件自身的保护装置切除母线故障。

2、微机母线保护装置配置的保护：母线差动保护，母联充电保护，母联过流保护，母联失灵保护，母联死区保护，母联非全相以及断路器失灵保护。

3.各电压等级母线保护配置：500KV3/2接线方式的母线配置母线差动保护（3/2接线母线相当于单母线），断路器失灵保护置于断路器保护中。

220KV级以上各电压等级母线配置双套微机母线保护装置。

110KV母线配置一套微机母线保护装置。

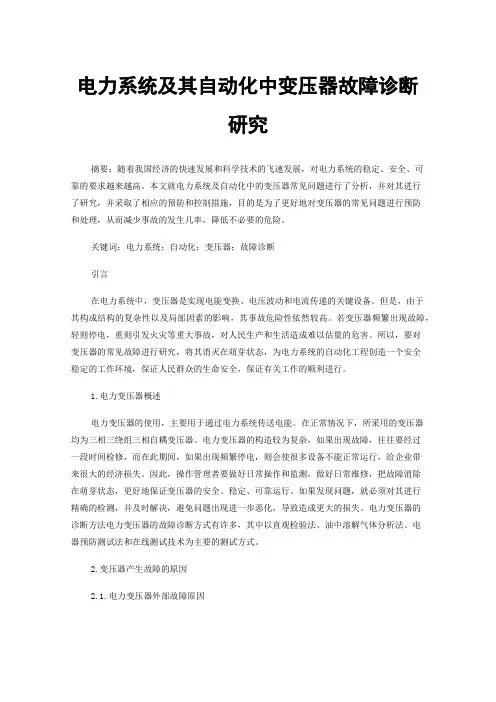

电力系统及其自动化中变压器故障诊断研究摘要：随着我国经济的快速发展和科学技术的飞速发展，对电力系统的稳定、安全、可靠的要求越来越高。

本文就电力系统及自动化中的变压器常见问题进行了分析，并对其进行了研究，并采取了相应的预防和控制措施，目的是为了更好地对变压器的常见问题进行预防和处理，从而减少事故的发生几率，降低不必要的危险。

关键词：电力系统；自动化；变压器；故障诊断引言在电力系统中，变压器是实现电能变换、电压波动和电流传递的关键设备。

但是，由于其构成结构的复杂性以及局部因素的影响，其事故危险性依然较高。

若变压器频繁出现故障，轻则停电，重则引发火灾等重大事故，对人民生产和生活造成难以估量的危害。

所以，要对变压器的常见故障进行研究，将其消灭在萌芽状态，为电力系统的自动化工程创造一个安全稳定的工作环境，保证人民群众的生命安全，保证有关工作的顺利进行。

1.电力变压器概述电力变压器的使用，主要用于通过电力系统传送电能。

在正常情况下，所采用的变压器均为三相三绕组三相自耦变压器。

电力变压器的构造较为复杂，如果出现故障，往往要经过一段时间检修，而在此期间，如果出现频繁停电，则会使很多设备不能正常运行，给企业带来很大的经济损失。

因此，操作管理者要做好日常操作和监测，做好日常维修，把故障消除在萌芽状态，更好地保证变压器的安全、稳定、可靠运行。

如果发现问题，就必须对其进行精确的检测，并及时解决，避免问题出现进一步恶化，导致造成更大的损失。

电力变压器的诊断方法电力变压器的故障诊断方式有许多，其中以直观检验法、油中溶解气体分析法、电器预防测试法和在线测试技术为主要的测试方式。

2.变压器产生故障的原因2.1.电力变压器外部故障原因分析了影响功率变压器外观质量的因素，认为其主要原因为：在工作时，瓷套内部出现过热。

电力变压器高低压侧套管是电力变压器壳体的主要绝缘体，而在通过瓷套管之后，从盒外引出的电力变压器绕组导线，是内部的固定电线和外部导线的电器元件。

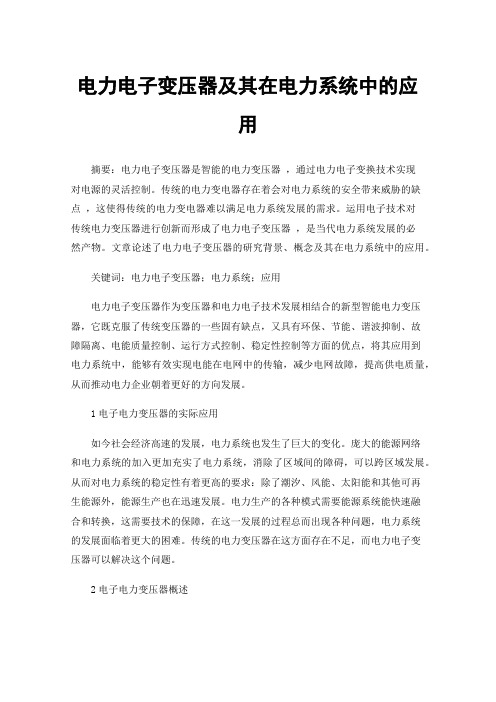

电力电子变压器及其在电力系统中的应用摘要：电力电子变压器是智能的电力变压器，通过电力电子变换技术实现对电源的灵活控制。

传统的电力变电器存在着会对电力系统的安全带来威胁的缺点，这使得传统的电力变电器难以满足电力系统发展的需求。

运用电子技术对传统电力变压器进行创新而形成了电力电子变压器，是当代电力系统发展的必然产物。

文章论述了电力电子变压器的研究背景、概念及其在电力系统中的应用。

关键词：电力电子变压器；电力系统；应用电力电子变压器作为变压器和电力电子技术发展相结合的新型智能电力变压器，它既克服了传统变压器的一些固有缺点，又具有环保、节能、谐波抑制、故障隔离、电能质量控制、运行方式控制、稳定性控制等方面的优点，将其应用到电力系统中，能够有效实现电能在电网中的传输，减少电网故障，提高供电质量，从而推动电力企业朝着更好的方向发展。

1电子电力变压器的实际应用如今社会经济高速的发展，电力系统也发生了巨大的变化。

庞大的能源网络和电力系统的加入更加充实了电力系统，消除了区域间的障碍，可以跨区域发展。

从而对电力系统的稳定性有着更高的要求：除了潮汐、风能、太阳能和其他可再生能源外，能源生产也在迅速发展。

电力生产的各种模式需要能源系统能快速融合和转换，这需要技术的保障，在这一发展的过程总而出现各种问题，电力系统的发展面临着更大的困难。

传统的电力变压器在这方面存在不足，而电力电子变压器可以解决这个问题。

2电子电力变压器概述功率转换技术电力电子变压器的基本原理，将一种供电装置的能量特性(电流频率、振幅、电压等)转换为另一种供电装置。

相对于传统电力变压器，电力电子变压器在于引入了电力电子转换技术。

因此，电力电子变压器可以实现一次侧和二次侧电压的实时监测，使供电系统的电流、功率和电压监测更加方便。

电力电子变压器不光具备相同功能的传统，在这一基础上他们又增添新功能，满足了现代电力系统的稳定性，改进、优化配置各种电源、改进电能质量。

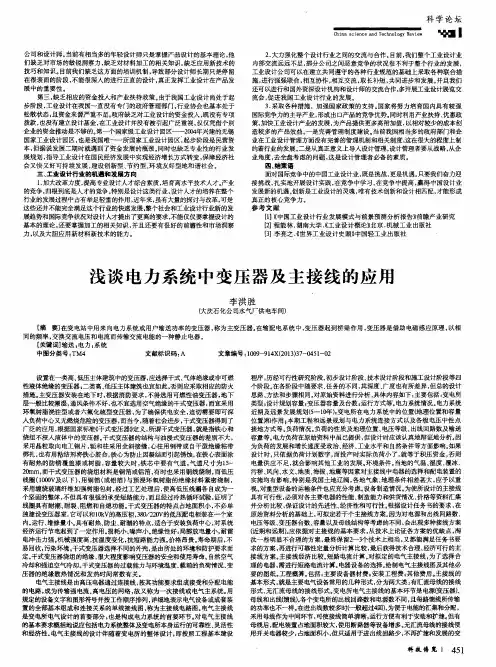

变压器分类方式变压器是一种广泛应用于电力系统中的电气设备，用于改变交流电的电压。

根据其用途和结构特点，可以将变压器分为多种类型。

一、按用途分类1. 功率变压器：主要用于电力系统中的电能传输和分配，将高压电能变压为低压电能，或将低压电能变压为高压电能。

功率变压器广泛应用于电网输配电系统中，是电力系统的核心设备之一。

2. 线路变压器：用于电力系统中的输电线路，将电力输送到远离发电厂的用户。

线路变压器通常安装在变电站中，将输电线路的高压电能变压为低压电能，然后供给用户使用。

3. 隔离变压器：主要用于隔离电路，防止电流相互干扰。

隔离变压器通常具有较高的绝缘等级，可以有效保护电路和设备免受电压波动和干扰。

4. 自耦变压器：自耦变压器也称为自变压器，是一种在原、副绕组之间通过共享部分匝数而形成的变压器。

自耦变压器通常用于较小功率的应用，如电子设备、计算机等。

二、按结构分类1. 干式变压器：干式变压器的绕组和铁芯之间不使用绝缘油，而是使用绝缘材料固定绕组和铁芯。

干式变压器不需要进行绝缘油的维护和检测，具有较好的防火性能，适用于室内环境。

2. 油浸式变压器：油浸式变压器的绕组和铁芯被浸泡在绝缘油中，绝缘油不仅具有绝缘性能，还能起到冷却和保护绕组的作用。

油浸式变压器通常用于室外环境或较大容量的应用，需要定期检测和维护绝缘油的性能。

3. 背靠背变压器：背靠背变压器是将两个变压器背靠背地安装在一起，共用一个铁芯。

背靠背变压器可以实现多种电压的变换，节省空间，并提高系统的可靠性。

4. 互感器：互感器是一种特殊的变压器，主要用于测量和保护电力系统中的电流和电压。

互感器通常具有较小的容量，用于将高电流或高电压变换为适宜的测量范围和保护范围。

三、按工作原理分类1. 双绕组变压器：双绕组变压器是最常见的一种变压器类型，由一个或多个原、副绕组构成。

通过改变绕组的匝数比，可以实现不同的电压变换。

2. 自耦变压器：自耦变压器通过共享部分绕组来实现电压变换，具有较高的效率和较小的尺寸。

发电机和变压器的工作原理发电机和变压器是电力系统中至关重要的设备，它们都起到了电能转换和传输的关键作用。

本文将详细介绍发电机和变压器的工作原理。

一、发电机的工作原理发电机是将机械能转化为电能的装置。

它的工作原理基于法拉第电磁感应定律。

根据此定律，当导体在磁场中运动时，导体两端会产生感应电动势。

发电机的主要组成部分包括转子和定子。

转子是由磁场和导体组成的，旋转时会产生旋转磁场。

定子则包含导线绕组，当转子旋转时，磁场作用于定子绕组上，感应出电流。

发电机的原理可以用以下步骤来解析：1. 定子绕组通电，形成磁场。

2. 转子通过机械能驱动旋转，生成旋转磁场。

3. 旋转磁场与定子绕组产生磁通量交变。

4. 磁通量的交变导致定子绕组产生感应电动势。

5. 通过外部电路，将感应电动势输出为电能。

二、变压器的工作原理变压器是一种基于电磁感应原理的设备，用于改变交流电的电压大小。

它主要由两个或多个线圈（绕组）和一个磁路铁芯构成。

变压器的工作原理基于法拉第电磁感应定律。

当变压器的一侧线圈通电时，电流在铁芯中产生磁场。

由于磁通量的变化，另一侧的线圈中也会感应出电动势。

变压器的原理可以归纳如下：1. 主线圈（又称为初级线圈）通电，产生一个交变电流，形成一个交变磁场。

2. 交变磁场经过铁芯传导到副线圈（又称为次级线圈）。

3. 副线圈中的磁场再次通过铁芯传回到主线圈。

4. 交变磁场通过铁芯的传导，使得次级线圈中感应出电动势。

5. 通过变压器的绝缘耦合，电能从主线圈传输到副线圈。

变压器的工作原理实现了电能的变换。

当主线圈的绕组匝数（回数）大于副线圈时，称为升压变压器，可以将低电压提升为高电压。

反之，当主线圈的绕组匝数小于副线圈时，称为降压变压器，可以将高电压降低为低电压。

结论发电机和变压器是电力系统中不可或缺的设备。

发电机通过机械能转化为电能，利用电磁感应原理实现能量的转换。

变压器则通过改变电压大小来实现电能的传输和分配。

了解它们的工作原理有助于我们更好地理解电力系统中电能的产生和传输过程。

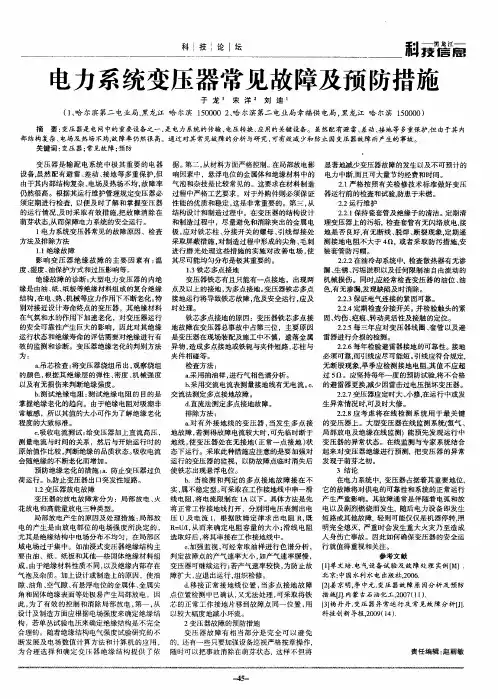

电力系统变压器常见故障及处理措施分析摘要：随着社会的发展，电在我们日常生活中扮演着越来越重要的角色。

变压器作为发电厂与变电站重要设备之一，能够有效的降低及提升电压标准，才能够确保电厂把电能传送到各个不同用电地区，还能够有效的降低送电损失。

因此电力变压器是否安全运行，直接关系着整个电力系统的正常运转。

文章就电力系统中变压器常见故障进行阐述，并提出相关的处理措施。

关键词：电力系统变压器常见故障措施一、电力变压器产生故障的原因要研究电力变压器常见故障，就必须要明确产生这些故障的根源所在，这样处理起来才具有针对性。

总而言之，产生故障的原因体现在如下几个方面：1运行原因电力变压器长时间超负荷运转，就好像一个人过度承重势必造成伤害，变压器超负荷必然导致内部各个零件因温度高，致使冷却装置无法正常的运行，零部件因温度过高而损坏;同时一些工作人员使用方法、方式不当，或变压器出现问题却没有及时进行处理、维护，都会导致变压器快速老化。

2外界因素变压器处于外界，必然受到温度、空气以及水等各种自然因素影响，或受到顶盖泄露、管道泄露等各种外界环境影响，必将导致内部的配件受了潮气而浸人水分，进而影响到设备正常使用。

而且变压器置放在野外，必然要承受雷击、风雨等现象，这些自然因素也易导致变压器出现故障。

3线路干扰这种原因在导致变压器出现故障的重要原因，也是常见故障中较为常见的。

比如低负荷时出线的线路故障、过压，合闸之时出现过电压或者其他异常的现象等。

4变压器自身原因在生产时，因材料或者人为原因，导致变压器自身存在问题，比如焊接不良、垫块松动、端头松动、抗短路强度不足以及铁心绝缘不良等。

二、电力变压器常见故障处理电力变压器出现的故障现象比较多，对各种故障现象进行分析发现，比较常见的故障有如下几个方面：1电力变压器自身常见故障处理变压器运行之时因为电流发热等原因，可能造成变压器出现各种故障。

但是从发现故障的原因综合分析可以发现，有一些故障问题还是电力变压器自身之问题。

电力电子变压器及其在电力系统中的应用摘要：电力电子变压器属于一种智能的电力变压器，这种变压器通过实用电力电子变换技术实现对于电源的良好控制与管理。

传统的电力变电器在使用的过程中存在一定的弊端，那就是会对电力系统的安全造成影响与威胁，这导致传统电力变电器难以满足电力系统发展的整体需求。

使用电子技术来对传统的电力变压器进行创新，可以形成较为新颖的电力电子变压器，这属于当代电力系统发展过程中带来的一项必然产物。

本文主要针对于电力电子变压器的研究背景、相关概念、整体结构、实际应用进行分析，明确电力电子变压器在电子系统当中的实际应用效果。

关键词：电力电子变压器；电力系统；整体应用电力变压器的作用在于维持电压的稳定，保障不同系统之间处于隔离状态，这是电力系统当中最重要的输变电设备。

传统的电力变电器存在一定的问题和障碍，将会对电力系统的安全运行带来一定的影响与威胁，这势必会导致传统电力变电器难以满足电力系统发展的整体需求。

使用电力电子变压器，可以对传统的电力变压器进行改进，满足电力系统的整体需求，这也是未来技术发展带来的一种必然选择。

本文针对于电力电子变压器的相关概念进行分析，明确电力电子变压器在电力系统当中的实际应用，明确电力电子变压器与当代电力系统之间的关系。

1电力电子变压器在电力系统中应用的背景随着经济以及社会的发展，电力系统拥有了非常巨大的变化与发展。

大型电力系统甚至是超大型电力系统的出现，让电力系统规模在不断的扩大与发展，这打破了地域之间的垄断性，实现不断的跨地域发展，这种发展模式很多时候对于电力系统也带来了一定的要求，尤其是稳定性方面，一旦不达标那么将会导致电力系统最终崩溃。

除了传统的发电方式之外，风能发电、太阳能发电、潮汐能发电等等新能源发电方式也逐渐得到关注与利用，这些多种发电方式的使用让当下的电力系统实现了多方面并联与转换，多种技术的快速发展，也让原本稳定的电力系统出现了一些微小的质量问题。
