预算员手工算量图文详解

造价必备手工算量知识在工程量计算中有一些反复使用的基数。

对于这些基数，我们应在计算各分部分项工程量以前先计算出来，供在后面计算时直接利用，而不必每次都计算，以节约时间，提高计算的速度和准确性。

这些基数主要为“三线一面”，即“外墙外边线”、“外墙中心线”、“内墙净长线”和“建筑面积”。

对于“三线”的长度，如遇墙厚不一或各层平面布局不同时，应按墙厚、层分别统计。

另外“室内净面积”“首层建筑面积”和“内墙面净长线”也是经常利用的基数。

1.建筑面积（S建筑面积）和首层建筑面积（S首层建筑面积）。

建筑面积本身也是一些分部分项的计算指标，如脚手架项目、垂直运输项目等，在一般情况下，它们的工程量都为S建筑面积。

S首层建筑面积可以作为平整场地、地面垫层、找平层、面层、防水层等项目工程量的基数，如北京市建筑工程预算定额中，曾经把平整场地的工程量按S=1.4S首层建筑面积计算。

2.室内净面积（S室内净面积）。

室内净面积可以作为室内回填土方、地面找平层、垫层、面层和天棚抹灰等的基数。

利用这个基数有两点要注意：一是，如果地面是做块料面层时，地面面层的工程量S应在S室内净面积的基础上，加门口处的块料面积；二是，天棚若为斜天棚，则应在室内净面积的基础上乘坡度系数。

3.外墙外边线的长（L外墙外边线）。

（1）散水的计算。

按国家预算定额规定的工程量计算规则，散水是按实际面积计算，如果建筑物的外形是一种非四边形的多边线，而我们仍按逐块累加的方法计算的话，则很难计算。

在实际工程中，我们可以这样计算，如散水宽度为B，则散水面积工程量S散水=L外墙外边线×B+4B2，这个公式不但适用于矩形（2）外墙面（裙）装饰面积计算。

如建筑物外墙面（裙）高度为H，则外墙面（裙）装饰面积S=L外墙外边线×H.（3）外脚手架的工程量计算。

外脚手架的工程量S=L外墙外边线×H，H为檐高。

外墙中心线是外墙基础沟槽土方、外墙基础体积、外墙基础防潮层等项目工程量的计算基数。

预算员必须掌握的安装工程手算要点拿到图纸以后先核对一下图纸是不是齐全，齐全在进行下一步符号认识：所有未标注的数字除标高的单位是m外，其他的都是mm。

（附表1）所有安装从室外进来的水平管都称做干管，从干管上立起来的称为立管，从立管上接出来的称为支管。

切记要核实图上的比例是否是正确的。

（一）电气工程（包括强电部分、弱电部分及防雷接地部分）一、强电部分：1、熟悉图纸：①先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；②看系统图时应对上平面图，了解管子的走向。

系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线45度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；2、工程量计算流程：首先从室外→→→总配电箱→→→单元配电箱→→→户内配电箱→→→各个回路（照明、插座等）。

3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。

4、有关规定：室外进线图纸上未标注的情况下，室外预留1.5m（室外至外墙皮）；电缆进箱长度加2m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为0.3m。

所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量）计算电气工程应撑握以下的计算规律：1）、照明灯具支线一般是两根导线，要求带接地的则是三根导线，一根火线与一根零线形成回路，灯就可以亮了，但为了确保安全用电，规范要求安装高度在距地2.4米以下的金属灯具必须连接PE专用保护线（从配电箱引来），应该注意卫生间或走廓上的壁灯安装高度2）、N联开关共有（N+1）根导线，照明灯具的开关必须接在相线（也称火线）上，无论是几联开关，只接进去一根相线，再从开关接出来控制线，几联开关就应该有几条控制线，所以，双联开关有三根导线，三联开关有四根导线，以此类堆。

干货工程造价预算的20项手算技巧一、外墙中心线1、外墙的体积={（外墙的中心线*外墙的高度）—门窗洞口面积}*墙的厚度2、外墙上的圈梁混凝土体积=外墙的中心线*外墙圈梁的高度*外墙圈梁的宽度外墙上圈梁的模板面积=外墙的中心线*外墙圈梁的高度*2面3、外墙上的过梁混凝土体积=外墙的中心线*外墙过梁的高度*外墙过梁的宽度外墙上过梁的模板面积=外墙的中心线*外墙过梁的高度*2面4、外墙下的基础体积=外墙的中心线*基础的断面积（如是混凝土构件应计算体积、模板面积）二、外墙外边线1、外墙装修工程量：=（外墙长*外墙高）-门窗洞口的面积（如外墙装修为贴墙和做保温时外墙的面积需要量加上洞口的侧壁面积，其它的外装修不需考虑）2、外墙的脚手架面积=外墙长*外墙高（外墙高=室外地坪的高至房屋的檐口高度）3、散水面积=（外墙外边线+4*散水宽）*散水宽4、散水、台阶、坡道全部按投影面积计算三、内墙的净长线1、内墙的体积=内墙净长线*内墙的断面积-门洞口的面积*墙的厚度（内墙的断面积=内墙的高度*内墙的厚度）2、内墙的圈、过梁混凝土体积=内墙净长线*内墙圈梁的断面积（内墙圈梁的断面积=内墙圈梁的高度*内墙圈梁的厚度）内墙的圈、过梁模板面积=内墙净长线*内墙圈梁的高度*2面（如果是框架结构中的梁模板面积=内墙净长线*内墙圈梁的高度*2面+内墙净长线*梁的宽度）为什么砖混结构与框架结构的梁模板计算不一样呢？？？因为：砖混结构是先砌墙后浇筑柱、梁、板框架结构是先浇柱、梁、板等后砌墙3、房间的装修工程量的计算（房间内的地面、墙面、天棚面积）=内墙的净长*内墙的高度（高度=层高-板的厚度）四、建筑面积建筑面积=首层的面积+二---------顶层的面积+机房层面积（其中：机房层计算建筑面积但不计算层数）首层建筑面积=平整场地=基础钎探平整场地：是为了考虑工程在测量放线时方便才给考虑的基础钎探：目的是为了检查基底的土质是否均匀密实。

精心整理建筑工程设计说明一、建筑层数：三层结构形式：框架结构建设总高度：12.45m安全等级：二级室内外高差：450mm屋面防水等级：二级耐火等级：二级设计抗震烈度：8度二、1.2.3.4.。

5.6.7.8.1.2.3.4.5.6.天棚：顶16＃.彩钢板吊顶吊顶采用50厚彩钢复合析，内填不燃材料顶26＃.水泥砂浆顶棚要求耐火等级不低于1.0小时，用于净化区，吊顶高2.2m。

7.外墙面：外墙16＃涂料外墙面见立面图涂料16＃乳胶漆8.屋面：屋16＃.高聚改性沥青卷材防水层面9.台阶：台16＃.地砖面层台阶10.散水：散16＃.混凝土散水该工程为一制药厂生产车间及办公大数，共三层，请根据以上说明及所附图纸，按甲方提供清单工程量，乙方核对工程量组清单单价的方法，对该工程工程量及所需建筑安装工程费进行计算汇总，得出定额单价汇总表、清单单价分析表及清单单价汇总表等工作。

门窗表地基承3.混凝土强度等级：梁、板柱采用C30楼梯采用C30基础采用C30基础垫层采用C10其它混凝土构件采用C204.钢筋（￠)HPB235(￠)HRB3355.墙体：本工程墙体±0.000以下采用MU10机别砖，M10水泥砂浆砌筑，±0.000以上框架部分采用A3.5，B06加气混凝土砌块，M5混合砂浆砌筑，砖混部分采用MU10机制砖，M10混合砂浆砌筑。

6.构造柱设置：填充墙长大于5m时，应沿墙长每4m处设构造柱，当墙体洞口宽度大于2000mm 时，洞口两侧应设构造柱，如图所示（构造柱详图）。

7.过梁：所有墙体洞口均设钢筋混凝土过梁。

8.防潮层做法：在墙体0.060处铺设20厚1∶2水泥砂浆加5%防水粉，见下详图。

9.化验室部分采用彩钢复合板隔墙及吊顶装配而成，要求生产部位房间内，光滑平整，墙面与地面，天棚，墙面与墙面之间的阴、阳角做R50圆弧处理。

且需按要求采用净化门、10.11.12.180中距500预制钢筋混凝土板（4钢筋双向中距水泥砂浆填缝。

工程预算20项手算技巧！素材来源于网络随着造价软件的开发与运用，工程量计算已逐渐电化，越来越多的人不重视也不会手算。

事实上，手算是造价人应掌握的最基本技能，那么手算过程中我们应该注意哪些问题？三线一面1外墙中心线1、外墙的体积={（外墙的中心线*外墙的高度）—门窗洞口面积}*墙的厚度2、外墙上的圈梁混凝土体积=外墙的中心线*外墙圈梁的高度*外墙圈梁的宽度外墙上圈梁的模板面积=外墙的中心线*外墙圈梁的高度*2面3、外墙上的过梁混凝土体积=外墙的中心线*外墙过梁的高度*外墙过梁的宽度外墙上过梁的模板面积=外墙的中心线*外墙过梁的高度*2面4、外墙下的基础体积=外墙的中心线*基础的断面积（如是混凝土构件应计算体积、模板面积）2外墙外边线1、外墙装修工程量：=（外墙长*外墙高）-门窗洞口的面积（如外墙装修为贴墙和做保温时外墙的面积需要量加上洞口的侧壁面积，其它的外装修不需考虑）2、外墙的脚手架面积=外墙长*外墙高（外墙高=室外地坪的高至房屋的檐口高度）3、散水面积=（外墙外边线+4*散水宽）*散水宽4、散水、台阶、坡道全部按投影面积计算3内墙的净长线1、内墙的体积=内墙净长线*内墙的断面积-门洞口的面积*墙的厚度（内墙的断面积=内墙的高度*内墙的厚度）2、内墙的圈、过梁混凝土体积=内墙净长线*内墙圈梁的断面积（内墙圈梁的断面积=内墙圈梁的高度*内墙圈梁的厚度）内墙的圈、过梁模板面积=内墙净长线*内墙圈梁的高度*2面（如果是框架结构中的梁模板面积=内墙净长线*内墙圈梁的高度*2面+内墙净长线*梁的宽度）为什么砖混结构与框架结构的梁模板计算不一样呢？？？因为：砖混结构是先砌墙后浇筑柱、梁、板框架结构是先浇柱、梁、板等后砌墙3、房间的装修工程量的计算（房间内的地面、墙面、天棚面积）=内墙的净长*内墙的高度（高度=层高-板的厚度）4建筑面积建筑面积=首层的面积+二---------顶层的面积+机房层面积（其中：机房层计算建筑面积但不计算层数）首层建筑面积=平整场地=基础钎探平整场地：是为了考虑工程在测量放线时方便才给考虑的基础钎探：目的是为了检查基底的土质是否均匀密实。

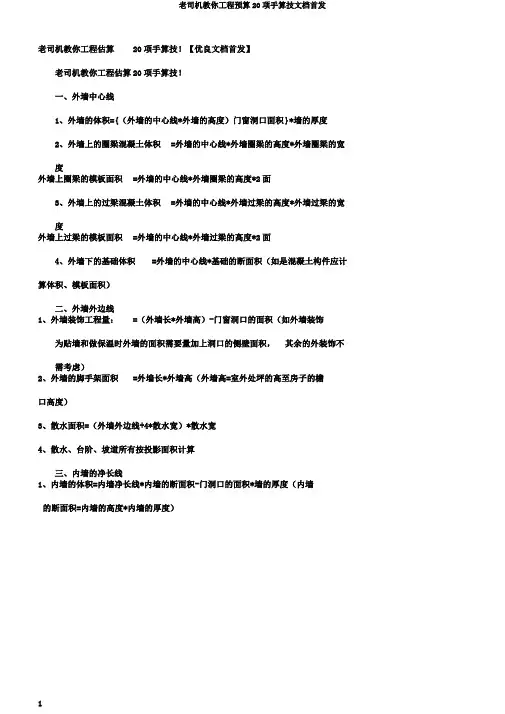

老司机教你工程估算20项手算技！【优良文档首发】老司机教你工程估算20项手算技！一、外墙中心线1、外墙的体积={（外墙的中心线*外墙的高度）门窗洞口面积}*墙的厚度2、外墙上的圈梁混凝土体积=外墙的中心线*外墙圈梁的高度*外墙圈梁的宽度外墙上圈梁的模板面积=外墙的中心线*外墙圈梁的高度*2面3、外墙上的过梁混凝土体积=外墙的中心线*外墙过梁的高度*外墙过梁的宽度外墙上过梁的模板面积=外墙的中心线*外墙过梁的高度*2面4、外墙下的基础体积=外墙的中心线*基础的断面积（如是混凝土构件应计算体积、模板面积）二、外墙外边线1、外墙装饰工程量：=（外墙长*外墙高）-门窗洞口的面积（如外墙装饰为贴墙和做保温时外墙的面积需要量加上洞口的侧壁面积，其余的外装饰不需考虑）2、外墙的脚手架面积=外墙长*外墙高（外墙高=室外处坪的高至房子的檐口高度）3、散水面积=（外墙外边线+4*散水宽）*散水宽4、散水、台阶、坡道所有按投影面积计算三、内墙的净长线1、内墙的体积=内墙净长线*内墙的断面积-门洞口的面积*墙的厚度（内墙的断面积=内墙的高度*内墙的厚度）2、内墙的圈、过梁混凝土体积=内墙净长线*内墙圈梁的断面积（内墙圈梁的断面积=内墙圈梁的高度*内墙圈梁的厚度）内墙的圈、过梁模板面积=内墙净长线*内墙圈梁的高度*2面（假如是框架结构中的梁模板面积=内墙净长线*内墙圈梁的高度*2面+内墙净长线*梁的宽度）为何砖混构造与框架构造的梁模板计算不同样呢？？？由于：砖混构造是先砌墙后浇筑柱、梁、板框架构造是先浇柱、梁、板等后砌墙3、房间的装饰工程量的计算（房间内的地面、墙面、天棚面积）=内墙的净长*内墙的高度（高度=层高-板的厚度）四、建筑面积建筑面积=首层的面积+二--------- 顶层的面积+机房层面积（此中：机房层计算建筑面积但不计算层数）首层建筑面积=平坦场所=基础钎探平坦场所：是为了考虑工程在丈量放线时方便才给考虑的基础钎探：目的是为了检查基底的土质能否均匀密实。
