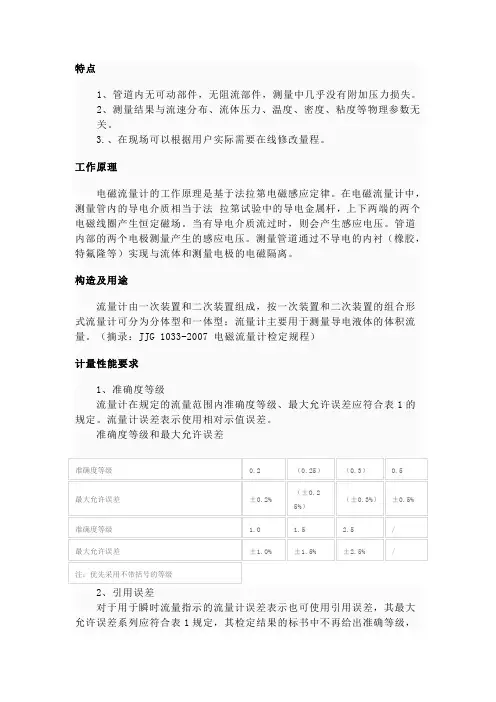

而使用其最大允许误差表示,且还应在最大允许误差后标注FS,如±0.5%FS。
3、误差表示方法和选取原则在一台流量计的一次检定中,应按照准确度等级和引用误差之中的一种给出流量计误差表示方法;对于使用相对示值误差和引用误差组合表示误差的流量计,一次检定中也应统一使用一种方法表示其误差。
4、重复性流量计的重复性不得超过相应准确度等级规定的最大允许误差绝对值的1/3。
特点测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
转换器采用国际最新最先进的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。
点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
双向测量系统,可测正向流量、反向流量。
采用特殊的生产工艺和优质材料,确保产品的性能在长时候内保持稳定。
电磁流量计分类:分体型电磁流量计,一体型电磁流量计分体型电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总线,属国内首创,技术达到国内领先水平。
分体型电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
分体型电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。
性能特点仪表结构简单、可靠,无可动部件,工作寿命长。

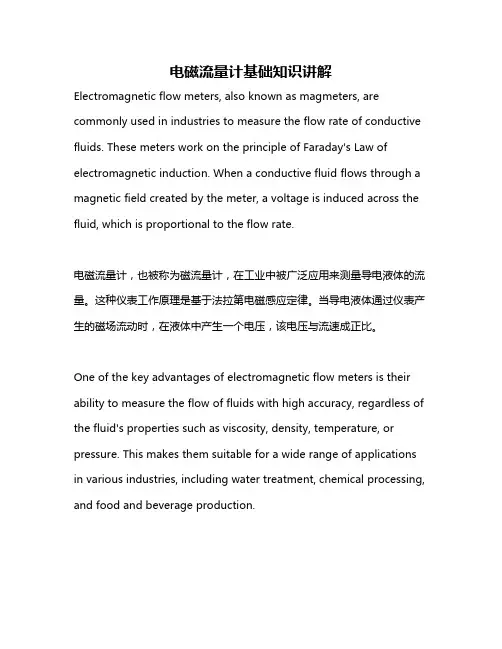

电磁流量计基础知识讲解Electromagnetic flow meters, also known as magmeters, are commonly used in industries to measure the flow rate of conductive fluids. These meters work on the principle of Faraday's Law of electromagnetic induction. When a conductive fluid flows through a magnetic field created by the meter, a voltage is induced across the fluid, which is proportional to the flow rate.电磁流量计,也被称为磁流量计,在工业中被广泛应用来测量导电液体的流量。
这种仪表工作原理是基于法拉第电磁感应定律。
当导电液体通过仪表产生的磁场流动时,在液体中产生一个电压,该电压与流速成正比。
One of the key advantages of electromagnetic flow meters is their ability to measure the flow of fluids with high accuracy, regardless of the fluid's properties such as viscosity, density, temperature, or pressure. This makes them suitable for a wide range of applications in various industries, including water treatment, chemical processing, and food and beverage production.电磁流量计的一个关键优点是其能够高精度地测量各种流体的流量,无论流体的性质如粘度、密度、温度或压力如何。

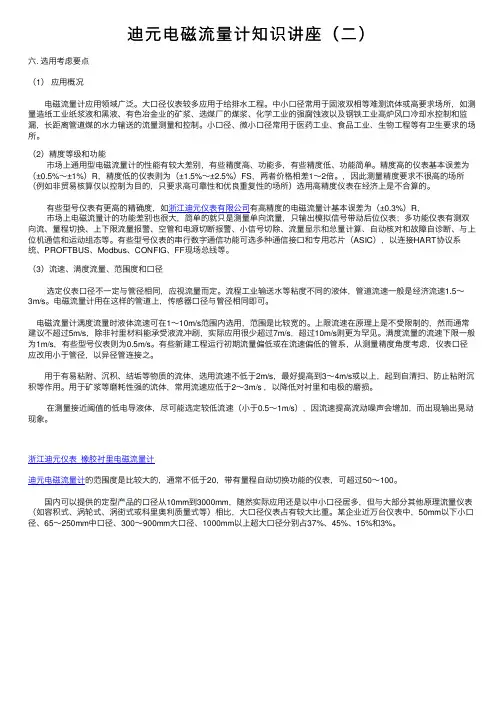

迪元电磁流量计知识讲座(⼆)六. 选⽤考虑要点(1)应⽤概况 电磁流量计应⽤领域⼴泛。
⼤⼝径仪表较多应⽤于给排⽔⼯程。
中⼩⼝径常⽤于固液双相等难测流体或⾼要求场所,如测量造纸⼯业纸浆液和⿊液、有⾊冶⾦业的矿浆、选煤⼚的煤浆、化学⼯业的强腐蚀液以及钢铁⼯业⾼炉风⼝冷却⽔控制和监漏,长距离管道煤的⽔⼒输送的流量测量和控制。
⼩⼝径、微⼩⼝径常⽤于医药⼯业、⾷品⼯业、⽣物⼯程等有卫⽣要求的场所。
(2)精度等级和功能 市场上通⽤型电磁流量计的性能有较⼤差别,有些精度⾼、功能多,有些精度低、功能简单。
精度⾼的仪表基本误差为(±0.5%~±1%)R,精度低的仪表则为(±1.5%~±2.5%)FS,两者价格相差1~2倍。
,因此测量精度要求不很⾼的场所(例如⾮贸易核算仅以控制为⽬的,只要求⾼可靠性和优良重复性的场所)选⽤⾼精度仪表在经济上是不合算的。
有些型号仪表有更⾼的精确度,如浙江迪元仪表有限公司有⾼精度的电磁流量计基本误差为(±0.3%)R, 市场上电磁流量计的功能差别也很⼤,简单的就只是测量单向流量,只输出模拟信号带动后位仪表;多功能仪表有测双向流、量程切换、上下限流量报警、空管和电源切断报警、⼩信号切除、流量显⽰和总量计算、⾃动核对和故障⾃诊断、与上位机通信和运动组态等。
有些型号仪表的串⾏数字通信功能可选多种通信接⼝和专⽤芯⽚(ASIC),以连接HART协议系统、PROFTBUS、Modbus、CONFIG、FF现场总线等。
(3)流速、满度流量、范围度和⼝径 选定仪表⼝径不⼀定与管径相同,应视流量⽽定。
流程⼯业输送⽔等粘度不同的液体,管道流速⼀般是经济流速1.5~3m/s。
电磁流量计⽤在这样的管道上,传感器⼝径与管径相同即可。
电磁流量计满度流量时液体流速可在1~10m/s范围内选⽤,范围是⽐较宽的。
上限流速在原理上是不受限制的,然⽽通常建议不超过5m/s,除⾮衬⾥材料能承受液流冲刷,实际应⽤很少超过7m/s,超过10m/s则更为罕见。
电磁流量计1.工作原理1.1 传感器电磁流量计是一种应用法拉第电磁感应定律的流量计,用于测量封闭管道中导电液体和浆液的体积流量。
电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成。
图1为传感器工作原理图示:图1 电磁流量计工作原理示意图中: B:磁通密度,和励磁线圈中通过的双向脉冲恒定励磁电流成正比,是一常数。
D :导管内径,常数。
U E:信号电压v :导电介质的平均流速如图1所示,根据电磁感应定律,导电性液体介质在垂直于磁场的非磁性测量管内流动,在与流动方向垂直的方向上产生与流速成比例的感应电势,即在信号电极上产生信号电压U E。
U=BLV U可测,B一定,L一定.U E∝ B * D * v D,B均为常数,故可计算出流速,进而计算出流量Q v :s=πR2Q v = (π/4) * D2 * v1.2 转换器工作原理通用的仪器仪表不能检测电极上感应的信号,只能由配套转换器完成。
从传感器电极输出的流量信号有以下特点:①是以介质为参考点(0V)的差动信号。
故必须把介质电位作为信号地(0V)传输到转换器。
传感器法兰和管道法兰必须“电气“连通,流量计在塑料管道等非金属管道使用时,必须加接地环或接地发兰,或传感器加接地电极。
②信号微弱。
U E∝ B * D * v D为常数;B∝In In为励磁线圈的安匝数;在一定流速下,欲增大流量信号,仅能增大磁通密度B.而B又正比于励磁电流I和励磁线圈n. 但增大励磁电流I不符合节能的原则,增加励磁线圈匝数n会使传感器变得笨重,线圈电阻的增加又影响励磁电流的恒流性能。
现在厂家通常用几百mA~几十mA的励磁电流产生0.X~0.0X mV(V=1m/s时)信号。
而电子技术和电子元件的发展使接收如此微弱的信号成为可能。
③信号内阻大。
传感器作为流量信号的电压源,其内阻R0为:1R0,传感器的信号内阻,Ω;R0=σdσ,介质电导率,S/cm ;d,电极直径,cm ,通常d=1cm.自来水:σ≈200μs/cm =2×10-4 s/cm, R0=5KΩ高档电磁流量计允许的电导率下限:σ≈5μs/cm =5×10-6 s/cm,R0=200KΩ传感器作为流量信号的电压源有如此之高的内阻,对信号的传输和接收都提出了较高的要求.④干扰多,幅度大。
电磁流量计的原理和应用电磁流量计是一种常用的流量测量仪表,广泛应用于工业自动化领域。
本文将详细介绍电磁流量计的工作原理及其应用。
一、原理电磁流量计通过测量液体流过导电管道时的电磁感应来确定流量大小。
其基本原理是根据法拉第电磁感应定律,当导电管道内流过导电液体时,液体在磁场中的运动会产生感应电动势。
通过测量感应电动势的大小,就可以确定流经管道的液体体积。
电磁流量计主要由传感器和变送器两部分组成。
传感器包括电磁铁圈、电极和电线圈等组件,其作用是产生磁场,并感应液体流动产生的电动势。
变送器则负责接收传感器的信号并进行放大、滤波、线性化等处理,最终输出经过校正的流量信号。
二、应用1. 工业领域电磁流量计在工业领域中广泛应用于流体控制和计量。
例如,在化工、石油、冶金等行业,电磁流量计可用于原料输送、产品计量以及工艺流程控制等方面。
由于电磁流量计具有耐腐蚀、抗震动、可靠性高等特点,因此在恶劣的工业环境下也能正常工作。
2. 环境监测电磁流量计可以应用于水处理、供水管网和排水系统等环境监测中。
通过对流经管道的液体进行流量测量,可以实时监测水的流量变化情况,为环境治理和水资源管理提供重要依据。
3. 污水处理电磁流量计广泛应用于污水处理系统中,用于测量和监控污水流量。
准确测量污水流量可以有效地控制和管理污水处理过程,提高污水处理效率,保护环境。
4. 水力学研究电磁流量计还被广泛用于水力学研究领域。
通过测量河流、湖泊等水体的实时流量变化,可以了解水资源的分布、变化情况,为水文学和水资源管理提供重要数据支持。
5. 其他领域除了以上应用领域,电磁流量计还可以应用于各种液体流量测量场合,包括冷热水计量、煤气计量、石油天然气输送等。
由于电磁流量计具有测量范围宽、精度高、稳定性好等特点,因此在各种工业流程中都有广泛的应用价值。
综上所述,电磁流量计是一种重要的流量测量仪表,其原理基于电磁感应定律,通过测量感应电动势来确定液体的流量。
E+H电磁流量计培训资料一、电磁流量计的工作原理E+H 电磁流量计是基于法拉第电磁感应定律工作的。
当导电液体在磁场中垂直于磁力线方向流动而切割磁力线时,会在液体两侧产生感应电动势。
这个感应电动势的大小与液体的流速成正比,通过测量感应电动势的大小,就可以计算出液体的流量。
具体来说,电磁流量计由传感器和转换器两部分组成。
传感器主要包括测量管、励磁线圈、电极等。
励磁线圈产生磁场,当液体流过测量管时,切割磁力线产生感应电动势,电极检测到这个电动势并传输给转换器。
转换器将接收到的信号进行放大、处理和转换,最终以流量值的形式显示出来。
二、E+H 电磁流量计的特点1、测量精度高E+H 电磁流量计的测量精度通常可以达到 ±05%甚至更高,能够满足大多数工业应用的需求。
2、测量范围宽其测量范围可以从每秒几毫升到每秒几十米,适用于不同规模的流量测量。
3、不受流体性质影响电磁流量计对于被测液体的物理性质,如温度、压力、粘度、密度等的变化不敏感,只要液体具有一定的导电性,就可以进行准确测量。
4、无压力损失由于测量过程中没有阻碍流体流动的部件,所以电磁流量计不会产生压力损失,节省了能源。
5、可靠性高结构简单,且没有可动部件,因此具有较长的使用寿命和较高的可靠性。
三、E+H 电磁流量计的安装要求1、安装位置选择应选择在直管段较长的地方,一般要求上游直管段长度不小于 5 倍管径,下游直管段长度不小于 3 倍管径。
避免安装在弯头、阀门、泵等附近,以免影响测量精度。
2、安装方向电磁流量计的安装方向应与流体流动方向一致,并且要保证测量管内充满液体。
3、接地为了减少电磁干扰,电磁流量计必须良好接地。
接地电阻应小于10Ω。
4、避免强磁场干扰应远离强磁场源,如大型电机、变压器等,以免影响测量结果。
四、E+H 电磁流量计的调试与操作1、通电前检查在通电之前,需要检查仪表的接线是否正确,接地是否良好,管道内是否充满液体等。
2、参数设置根据实际测量需求,设置仪表的参数,如管径、流量单位、量程等。
《电磁流量计》说课稿尊敬的各位评委、老师:大家好!今天我说课的题目是《电磁流量计》。
下面我将从教材分析、学情分析、教学目标、教学重难点、教法与学法、教学过程以及教学反思这几个方面来展开我的说课。
一、教材分析本次课所选用的教材是_____出版社出版的《_____》。
电磁流量计作为流量测量的重要仪器,在工业生产、环境保护、能源管理等领域有着广泛的应用。
教材中对电磁流量计的工作原理、结构组成、特点及应用等方面进行了较为系统的介绍,为本节课的教学提供了重要的理论基础。
在教材的编排上,先介绍了流量测量的基本概念和常见的流量测量方法,为电磁流量计的引入做了铺垫。
然后详细阐述了电磁流量计的工作原理和结构特点,使学生能够逐步理解其工作机制。
最后通过实际应用案例,让学生了解电磁流量计在工程实践中的具体应用,增强了学生对知识的实际运用能力。
二、学情分析本次授课的对象是_____专业的学生。
他们已经具备了一定的物理、电子电路等基础知识,具备了一定的分析问题和解决问题的能力。
但是,对于电磁流量计这种较为复杂的测量仪器,学生可能在理解其工作原理和实际应用方面存在一定的困难。
此外,学生在学习过程中可能存在理论与实践脱节的问题,对知识的实际应用能力有待提高。
因此,在教学过程中,需要注重引导学生将理论知识与实际应用相结合,培养学生的实践能力和创新思维。
三、教学目标基于以上对教材和学情的分析,我制定了以下教学目标:1、知识目标(1)学生能够理解电磁流量计的工作原理,包括法拉第电磁感应定律在其中的应用。
(2)掌握电磁流量计的结构组成和各部分的作用。
(3)了解电磁流量计的特点和适用范围。
2、能力目标(1)通过对电磁流量计工作原理的分析,培养学生的逻辑思维能力和分析问题的能力。
(2)能够根据实际需求,正确选择和使用电磁流量计,并进行简单的故障诊断和排除。
(3)培养学生的实践动手能力和创新意识,能够设计简单的电磁流量计实验。
3、情感目标(1)激发学生对流量测量技术的兴趣,培养学生的科学态度和严谨的工作作风。
电磁流量计1.工作原理1.1 传感器电磁流量计是一种应用法拉第电磁感应定律的流量计,用于测量封闭管道中导电液体和浆液的体积流量。
电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成。
图1为传感器工作原理图示:图1 电磁流量计工作原理示意图中: B:磁通密度,和励磁线圈中通过的双向脉冲恒定励磁电流成正比,是一常数。
D :导管内径,常数。
U E:信号电压v :导电介质的平均流速如图1所示,根据电磁感应定律,导电性液体介质在垂直于磁场的非磁性测量管内流动,在与流动方向垂直的方向上产生与流速成比例的感应电势,即在信号电极上产生信号电压U E。
U=BLV U可测,B一定,L一定.U E∝ B * D * v D,B均为常数,故可计算出流速,进而计算出流量Q v :s=πR2Q v = (π/4) * D2 * v1.2 转换器工作原理通用的仪器仪表不能检测电极上感应的信号,只能由配套转换器完成。
从传感器电极输出的流量信号有以下特点:①是以介质为参考点(0V)的差动信号。
故必须把介质电位作为信号地(0V)传输到转换器。
传感器法兰和管道法兰必须“电气“连通,流量计在塑料管道等非金属管道使用时,必须加接地环或接地发兰,或传感器加接地电极。
②信号微弱。
U E∝ B * D * v D为常数;B∝In In为励磁线圈的安匝数;在一定流速下,欲增大流量信号,仅能增大磁通密度B.而B又正比于励磁电流I和励磁线圈n. 但增大励磁电流I不符合节能的原则,增加励磁线圈匝数n会使传感器变得笨重,线圈电阻的增加又影响励磁电流的恒流性能。
现在厂家通常用几百mA~几十mA的励磁电流产生0.X~0.0X mV(V=1m/s时)信号。
而电子技术和电子元件的发展使接收如此微弱的信号成为可能。
③信号内阻大。
传感器作为流量信号的电压源,其内阻R0为:1R0,传感器的信号内阻,Ω;R0=σdσ,介质电导率,S/cm ;d,电极直径,cm ,通常d=1cm.自来水:σ≈200μs/cm =2×10-4 s/cm, R0=5KΩ高档电磁流量计允许的电导率下限:σ≈5μs/cm =5×10-6 s/cm,R0=200KΩ传感器作为流量信号的电压源有如此之高的内阻,对信号的传输和接收都提出了较高的要求.④干扰多,幅度大。
如: 共摸干扰, 微分干扰等。
共摸干扰: 由静电感应引起的在两个电极上产生的大小相等,方向相同的干扰电压:a. 励磁线圈对电极存在绝缘电阻和分布电容,此分布阻抗和流体内阻构成了分压回路,两电极上就产生了励磁电压的分压值; b. 在传感器与转换器地线之间存在着接地电阻, 杂散电流在接地电阻上的压降,使两电极对转换器输入端形成电位差,即共摸干扰. 杂散电流以50Hz工频电流居多.微分干扰: 变压器效应引起的. 由一电极引线--一电极---流体内阻--另一电极--另一电极引线构成了一匝回路;而通过电极的测量管假想剖面不可能完全垂直,总有少许磁力线通过这个剖面,即通过上述一匝回路,感应出电压.此电压沿两引线传输至转换器输入端,但它并不反映流量变化,是一种干扰,并与励磁电干扰有的是外部引入的,如. 杂散电流引起的共摸干扰;有的是电磁流量计结构特点和工作原理引起的,如微分干扰.根据上述电磁流量传感器的工作原理和信号特点,电磁流量转换器的电子线路通常包含以下几部分:①抑制干扰,接收,放大,转换流量信号。
根据流量信号为差动信号,且内阻大,具有共摸干扰的特点, 输入级采用高输入阻抗,高共摸抑制比,低噪声,低飘移的运算放大器,构成差动放大输入电路。
高档的转换器可达到输入阻抗Ri=1010Ω,共模抑制比CMRR=120db。
图3 传感器内阻图3表示: 传感器可以看成具有内阻Ro的信号电压源 ,当转换器输入放大级的输入阻抗Ri>>Ro时,才能精确检测信号电压Ue。
分离型信号传输采用多重屏蔽电缆,且内层屏蔽采用屏蔽驱动技术,使内层屏蔽与芯线等电位,外层屏蔽接地以防止干扰。
如此,内层屏蔽与芯线间的分布电容对信号不分流,防止信号的衰减。
更重要的是,避免了两路信号不对称的衰减,使共摸干扰变为差动干扰.而差动干扰信号更难抑制。
如开封厂E-mag E 型转换器上标有“DS1“和“DS2“的端子,意即“屏蔽驱动“,“DRIVE SCREEN“之缩写;又因为存在微分干扰及励磁线圈电感的积分作用,每半个励磁周期的起始阶段不稳定,所以对流量信号沿每半周期的后半段取样,即所谓同步采样技术(图5)。
图5 同步采样转换器将流量信号放大转换后,在经相应的电路处理,可显示流量、总量等参数,并能输出脉冲、模拟电流等信号。
②向传感器提供励磁电流的高效恒流源。
励磁波形的改进是电磁流量计更新换代的标志之一.由原来的工频正旋波励磁发展到现在的矩形波励磁,三值波励磁,双频励磁,以至多频励磁,使功耗降低,零点稳定性提高,干扰减少,并更能适应桨液测量。
励磁电源为双向脉冲恒流源,稳定性要求较高,长期工作电流值的漂移不应超过万分之五; 而不同仪表恒流源的不一致性,可以用转换器增益系数补偿; 此为工厂系数,用户不可访问。
③智能化的转换器一般还包括:a.对信号进行智能化的处理,转换和显示,如自诊断,自动增益控制,自稳零,自动剔除粗大误差等。
b.提供智能化的操作界面:参数设臵,输出信号智能化-----不用多个电位器,开关等,用几个按键,磁键设臵所有参数,选择范围宽。
磁键设臵可以不开盖,适于防爆仪表现场带电操作。
图6 E-mag E智能转换器c.数字通讯-----RS232,RS485, HART , PROFIBUS等。
图7 E-mag E转换器的RS232通讯接口下面是E-mag E型电磁流量转换器的框图,具有一定的代表性:输入部分的局部放大图:图8 E-mag E型电磁流量转换器的框图转换器采用新颖励磁方式,使得流量计具有优越的零点稳定性和测量精确度。
转换器向传感器提供精确的、频率可变的、双向恒流驱动电流,以驱动传感器励磁线圈。
本身工作频率由单片机计算机控,不受电源频率变化的影响。
励磁电路在磁场倒向时由能量恢复系统提供一个高的反向电压,加速克服反向时的磁场阻力,降低功耗。
流经流量计的流量在传感器电极上产生一个微弱的差分信号,输入至转换器的测量系统。
经高输入阻抗放大器放大、滤波和自动零点调整及增益控制后,再经高性能、高精度SVFC转换,将模拟信号转换为数字量。
单片机计算机将数字信号采样后,计算出流速以及期望得到的各测量值、模拟输出、脉冲输出值等。
LCD液晶显示器显示各测量值。
2.电磁流量计的特点根据上述电磁流量计的工作原理和结构特点,可以看出:电磁流量计的测量通道是一段无阻流检测件的光滑直管,因不易阻塞,适用于测量含有固体颗粒或纤维的液固二相流体,如纸浆、煤水浆、矿浆、泥浆和污水等。
电磁流量计不产生因检测流量所形成的压力损失,仪表的阻力仅是同一长度管道的沿程阻力,节能效果显著,对于要求低阻力损失的大管径供水管道最为适合。
电磁流量计所测得的体积流量,实际上不受流体密度、粘度、温度、压力和电导率(只要在某阈值以上)变化明显的影响。
与其他大部分流量仪表相比,前置直管段要求较低。
测量范围度大,可选流量范围宽。
满度值液体流速可在0.5~10m/s内选定,有些可达15m/s。
智能仪表在出厂标定后,可在现场根据需要扩大和缩小流量范围,不必取下再作离线实流标定。
仪表输出本质上是线性的。
电磁流量计的口径范围比其他品种流量仪表宽,从几毫米到3m (图9)。
可测正反双向流量,也可测脉动流量,只要脉动频率低于激磁频率很多。
图9 开封仪表厂生产的2600mm电磁流量计易于选择与流体接触件的材料品种,即电极材料,衬里材料和接地法兰材料,可应用于腐蚀性及具有一定磨蚀型流体。
电磁流量计不能测量电导率低于5μs/cm的液体,如石油制品, 有机溶剂等。
不能测量气体、蒸汽和含有较多较大气泡的液体。
3. 电磁流量计的技术数据厂家在说明书和选型样本中有详细叙述,下面仅选几项解释。
3.1 产品技术标准我国的产品标准是JB/T9248-1999《电磁流量计》,JB/T57196-1999《电磁流量计产品质量分等》开封仪表厂执行该标准及其他相关标准。
3.2精确度精度高的电磁流量计基本误差为(±0.2%~±0.5%)R,精度低的则为(±1%~±2.5%)FS。
后跟R的是用仪表的示值误差除以被测量约定真值,并以的百分数表示的基本误差限,也称相对误差;后跟FS的是用仪表的示值误差除以范围上限值,并以的百分数表示的基本误差限, 也称引用误差。
比较正规的制造厂都有自己受控的产品实流校验规程,如开封仪表有限公司规程规定,0.3级的流量计其测量精度为±0.3%R,在参比工作条件下,流量计实流校验测量精度控制在±0.28% R内,优于行业标准。
测量精度可用误差曲线直观地表示,制造厂给出的误差曲线表示流量计在其测量范围内线性度变化的趋势,与给出的精确度指标是相对应的。
以开封仪表厂的DN15~DN600电磁流量计为例:(见图10)图10 误差曲线精确度为:示值的±0.3%(流速≥ 1m/s);或±3 mm/s (流速 < 1m/s)。
显然,曲线在1 mm/s处存在一拐点,当流速小于1m/s时,误差用±3 mm/s的测速误差表示,如折算成相对误差,则随流速的减小而增大,如:在0.5m/s时,流量计允许±0.6%R的误差;在0.3 m/s时,流量计允许±1.0%R的误差。
故在小流速(< 1m/s)时,用相对误差或引用误差表示的基本误差是一个变数;而用测速误差则可以简洁地用一常数表示。
此种表示方法符合国家标准GB/T 13283-91的规定,称为“示值误差”,同时也是国内外知名厂商的惯例。
如ROSEMOUNT的8700系列,在低流速时的误差提为±0.005ft/s或0.015ft/s。
电磁流量计制造厂所给出的流量计精度与误差曲线均指参比工作条件下的技术指标,用户应注意到与实际应用工况条件是有所区别的。
按行业标准规定的参比工作条件是:环境温度:20℃±2℃;相对湿度:60%~70%;供电电源:额定电压±1%;安装条件:上游直管段长度>10D;下游直管段长度>5D;预热时间:>15min。
流量计在工况条件下,因各种因素的影响,测量精度可能与制造厂在参比条件下给出的实流校验精度有所区别。
如按照行业标准,温度每变化10℃,输出变化不应大于仪表基本误差限的1/2,当温度变化20℃时,精度±0.3%的仪表可允许再有±0.3%的附加误差。
