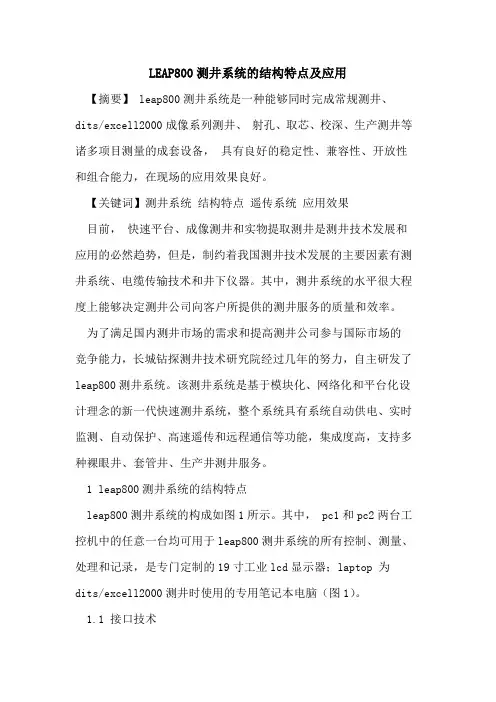

LEAP800测井系统的结构特点及应用【摘要】 leap800测井系统是一种能够同时完成常规测井、dits/excell2000成像系列测井、射孔、取芯、校深、生产测井等诸多项目测量的成套设备，具有良好的稳定性、兼容性、开放性和组合能力，在现场的应用效果良好。
【关键词】测井系统结构特点遥传系统应用效果目前，快速平台、成像测井和实物提取测井是测井技术发展和应用的必然趋势，但是，制约着我国测井技术发展的主要因素有测井系统、电缆传输技术和井下仪器。
其中，测井系统的水平很大程度上能够决定测井公司向客户所提供的测井服务的质量和效率。
为了满足国内测井市场的需求和提高测井公司参与国际市场的竞争能力，长城钻探测井技术研究院经过几年的努力，自主研发了leap800测井系统。
该测井系统是基于模块化、网络化和平台化设计理念的新一代快速测井系统，整个系统具有系统自动供电、实时监测、自动保护、高速遥传和远程通信等功能，集成度高，支持多种裸眼井、套管井、生产井测井服务。
1 leap800测井系统的结构特点leap800测井系统的构成如图1所示。
其中， pc1和pc2两台工控机中的任意一台均可用于leap800测井系统的所有控制、测量、处理和记录，是专门定制的19寸工业lcd显示器；laptop 为dits/excell2000测井时使用的专用笔记本电脑（图1）。
1.1 接口技术leap800测井系统接口电路的设计从功能上讲，可分为leap800平台接口（stp）、dits/excell2000成像系列仪器接口（dimp）和生产测井平台接口（cap），这三部分在结构上通过接线控制和网络通讯联系在一起，但在功能上又相互独立。
这种特点既增强了系统的开放性，提高了系统的兼容性，又最大限度地保证了系统的稳定性和可靠性。
1.1.1？leap800平台接口stp此接口通过以太网与测井主机进行通讯，主要完成leap800测井项目信号的传输、采集和控制。
地层测试地层测试测井FMT它的用途主要是：在裸眼井中对目的层位进行压力测试及流体采样。
FMT一次下井可独立采到两个地层流体样品，每个最多可采到约10升样品。
利用所记录的压力曲线可求取地层渗透率，估计产能。
根据同一层系的压力变化情况，可进行油藏动态分析。
根据压力与深度之间关系建立起来的压力剖面，又可定性划分油、气、水三种流体的界面。
根据所采到的地层流体样品，在实验室内可进行直观定量分析解释，为描述油气藏提供最直接而准确的数据。
一、电缆地层测试器测量原理简介：电缆地层测试器由三大部分构成：1、地面控制和记录系统，它们与系列化组合化的测井地面仪器一起配用，使用照相记录和数字磁带记录。
2、井下仪器；3、转样、样品分析和仪器维修等附属设备。
1、重复式地层测试器FMT的取样系统如图所示。
它有两个预测试室（1、2），容量各为10毫升，而流量不同。
当仪器推靠到井壁之后，平衡筏（3）关闭，两个预测试室顺序打开，压力计（4）显示预测试压力，由压力计读数可以判明仪器取样口密封是否成功，也可以判断测试点地层是否有渗透性。
如果有渗透性，则压力逐渐恢复，地层流体将以一定的流量进入预测试室，通过压力变化及充满时间可以定性估计渗透率。
如果操作者认为该测试点的流体有必要选取，则打开一个密封筏（5、6），让流体进入一个取样筒。
如果预测试后认为不必取样，就打开平衡筏，收拢仪器，移至下一个测试点。
收拢仪器的同时，能够自动地抽空预测试室，为测试下一层作好准备。
1、 静液柱压力分析证明测量系统的稳定性仪器推靠前后静压不应超过1~2psi422.13⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛m psi cm g 压力梯度流体密度 2、 利用模拟压力曲线判断地层的渗透率好渗透层：预测试室活塞抽动时引起的压降很小，而关井后很快又恢复到地层压力差渗透层：预测试室活塞抽动时引起的压降很大，而关井后恢复到地层压力所需时间长地层渗透率计算公式：pq K d ∆=μ5660 其中：d K —压力下降渗透率，×310 3m μq —预测试室的流量，S cm3 μ—流体的粘度S mPa ⋅P ∆—下降压力，Pa 88.473、 利用压力梯度线鉴别油藏的流体性质相界面及垂向连通性在中、高渗透层中，预测试记录的地层关井压力基本上就是地层静压；而低渗透层的测试往往未达到稳定，需要用压力恢复曲线图外推求出地层压力地层静压力就是地层孔隙中流体的压力，根据流体压力就可以计算出地层流体密度⎪⎭⎫ ⎝⎛3cm g ρ ()()θρcos 2121d d p p C --= θ—井斜角，°1d 、2d —测井深度，m1p 、2p —对应深度1d 、2d 处的地层压力，psiC —单位换算系数，0.70324、 根据压力剖面变化分析油藏生产动态压力分布平行于原始流体梯度，压力递减是均匀的5、 根据测压结果分析裂缝性储层的生产特征。
电缆地层测试技术的发展及其在地层和油藏评价中的角色演变孙华峰;陶果;周艳敏;陈宝;杜瑞芳【摘要】分析了电缆地层测试技术的现状和发展,探讨其在国内外的应用前景和我国电缆地层测试技术的发展目标.电缆地层测试器(WFT)可以完成地层流体取样、储层压力以及地层压力梯度测试、确定储层油水界面以及进行储层渗透率解释和产能评价,能够将测井评价提升到油藏评价.井底流体分析仪器(DAF)可以实时测量井下流体详细的组分、pH值、温度压力和密度黏度等;人工神经网络(ANN)、NMR 测井和实验室PVT测量同井底流体分析(DAF)技术结合可以得到更准确更详细的地下流体的信息;双封隔器的改进可以使得2个流体进入口同时监测流体污染情况,以便快速取得较纯净地层流体;管线过滤器可以有效阻止细小颗粒进入仪器管线,避免了探针阻塞和仪器毁坏;探针形状的改进增加了测试区域,提高了测试的成功率.新的测试方法及其应用可以在一些当前认为比较复杂的储层如碳酸盐储层、裂缝性储层和薄互层等进行测试.新的方法和技术节省了时间和成本,其测量精度也明显提高.【期刊名称】《测井技术》【年(卷),期】2010(034)004【总页数】9页(P314-322)【关键词】测井技术;电缆地层测试;油藏评价;方法;应用;进展【作者】孙华峰;陶果;周艳敏;陈宝;杜瑞芳【作者单位】中国石油大学油气资源与探测国家重点实验室,北京102249;中国石油大学北京市地球探测与信息技术重点实验室,北京,102249;中国石油大学油气资源与探测国家重点实验室,北京102249;中国石油大学北京市地球探测与信息技术重点实验室,北京,102249;中国石油大学油气资源与探测国家重点实验室,北京102249;中国石油大学北京市地球探测与信息技术重点实验室,北京,102249;中国石油集团测井有限公司技术中心,陕西,西安,710021;中国石油集团测井有限公司技术中心,陕西,西安,710021【正文语种】中文【中图分类】P631.83电缆地层测试可以完成地层流体取样、储层压力以及地层压力梯度测试、确定储层油水界面以及进行储层渗透率解释和产能评价。
LEAP800测井系统在水平井中的应用[摘要]本文重点介绍LEAP800测井系统的主要特点，总结了在水平井测井过程中的应用经验，旨在提高LEAP800测井系统在水平井测井作业中的效率和质量。
[关键词]LEAP800 水平井特点经验LEAP800测井系统是长城钻探测井技术研究院自主研发的新一代网络化测井系统。
将当今快速平台测井技术和成像测井技术集于一体，是一套测井功能齐全、组合方便、开放性强、性能稳定、高效实用的测井系统。
1水平井测井简介水平井技术是通过增加井眼与油层的接触面积而提高油气采收率、实现难动用储量的高效开发的钻井技术，对于开发断块、薄层、（超）稠油、（超）低渗透、边缘、特殊岩性等油藏，起到了重要作用。
随着水平井技术的不断完善和钻井成本不断降低，其投入产出比高，经济效益好。
目前，水平井测井主要采用钻具输送方式，将测井仪器连接到钻具下端，通过起下钻具而完成测井数据采集。
仪器在井内停留时间长，受井温影响大，并且受力复杂，这对井下仪器的技术指标，如耐温、承压、抗冲击、抗震动等性能指标提出更高要求。
2 LEAP800测井系统的功能及特点2.1 LEAP800测井系统的功能LEAP800测井系统是长城钻探测井技术研究院在LEAP600的基础上自主研发的，能够完成自然电位、自然伽马/自然伽马能谱、双侧向、微球、双感应、高分辨率阵列感应、高分辨率数字声波、相控声波、补偿中子、补偿密度/岩性密度、四臂井径、井温、张力、泥浆电阻率、连续测斜等常规测井及成像测井、地层倾角、地层测试、生产测井、射孔、取芯、校深、工程测井、辅助测井，测井项目齐全，传输速率高，集成度高，开放性和可靠性强，适合裸眼井、套管井的测井施工，能够为用户提供优质服务。
2.2 LEAP800测井系统的特点LEAP800测井系统采用正交频分复用（OFDM）和全双工通信技术，数据上传速率高达1035kbps；应用嵌入式操作系统实现TCP/IP以太网通讯协议，下井仪器总线实现了网络化，井下仪器同轴电缆联接，地面设备及井下仪器完全依靠网络IP连接，实现计算机对设备的监控、配置、自动控制切换，提高了系统的工作效率、可靠性、灵敏度和扩展能力；智能化接口、信号数字化处理技术、电路集成化、模块化电路设计，仪器维修方便。
LEAP800测井系统的结构特点及应用【摘要】 leap800测井系统是一种能够同时完成常规测井、dits/excell2000成像系列测井、射孔、取芯、校深、生产测井等诸多项目测量的成套设备，具有良好的稳定性、兼容性、开放性和组合能力，在现场的应用效果良好。
【关键词】测井系统结构特点遥传系统应用效果目前，快速平台、成像测井和实物提取测井是测井技术发展和应用的必然趋势，但是，制约着我国测井技术发展的主要因素有测井系统、电缆传输技术和井下仪器。
其中，测井系统的水平很大程度上能够决定测井公司向客户所提供的测井服务的质量和效率。
为了满足国内测井市场的需求和提高测井公司参与国际市场的竞争能力，长城钻探测井技术研究院经过几年的努力，自主研发了leap800测井系统。
该测井系统是基于模块化、网络化和平台化设计理念的新一代快速测井系统，整个系统具有系统自动供电、实时监测、自动保护、高速遥传和远程通信等功能，集成度高，支持多种裸眼井、套管井、生产井测井服务。
1 leap800测井系统的结构特点leap800测井系统的构成如图1所示。
其中， pc1和pc2两台工控机中的任意一台均可用于leap800测井系统的所有控制、测量、处理和记录，是专门定制的19寸工业lcd显示器；laptop 为dits/excell2000测井时使用的专用笔记本电脑（图1）。
1.1 接口技术leap800测井系统接口电路的设计从功能上讲，可分为leap800平台接口（stp）、dits/excell2000成像系列仪器接口（dimp）和生产测井平台接口（cap），这三部分在结构上通过接线控制和网络通讯联系在一起，但在功能上又相互独立。
这种特点既增强了系统的开放性，提高了系统的兼容性，又最大限度地保证了系统的稳定性和可靠性。
1.1.1？leap800平台接口stp此接口通过以太网与测井主机进行通讯，主要完成leap800测井项目信号的传输、采集和控制。
