裂缝宽度计算公式共22页文档

混凝土裂缝宽度计算公式简介混凝土裂缝宽度是评估混凝土结构强度和稳定性的重要指标。

准确计算混凝土裂缝宽度可以帮助工程师提前发现潜在问题并采取相应的预防和修补措施。

本文档将介绍一种常用的混凝土裂缝宽度计算公式，供工程师参考使用。

计算公式根据国内外研究和实践，混凝土裂缝宽度可通过以下公式进行计算：w = (K × f_ck × c_s) / (sqrt(f_t × E_s) × (d - c_w))其中，w代表混凝土裂缝宽度（mm），K为修正系数，f_ck 为混凝土抗压强度（MPa），c_s为混凝土应力矩引起的裂缝宽度影响系数，f_t为钢筋抗拉强度（MPa），E_s为钢筋弹性模量（MPa），d为截面受拉方向上的混凝土到钢筋中心距离（mm），c_w为保护层厚度（mm）。

参数说明以下是各参数的详细说明：- 修正系数K：随环境、材料和结构特性的不同而变化，具体数值需根据实际情况进行确定。

- 混凝土抗压强度f_ck：根据混凝土的质量和配比进行实测或参考相关标准。

- 混凝土应力矩引起的裂缝宽度影响系数c_s：根据结构的几何形状和荷载条件进行计算或根据相关经验值选择合适的数值。

- 钢筋抗拉强度f_t：根据所使用的钢筋型号和相关标准进行查询或实测。

- 钢筋弹性模量E_s：根据所使用的钢筋型号和相关标准进行查询或实测。

- 混凝土到钢筋中心距离d：根据结构设计图纸或实测取得。

- 保护层厚度c_w：根据结构设计图纸或实测取得。

注意事项在使用该计算公式进行混凝土裂缝宽度计算时，需注意以下事项：1. 参数的准确性：确保各参数数值的准确性，尽量从相关实测数据或权威标准中获取。

2. 环境和材料特性：修正系数K的值受环境和材料特性的影响，需根据具体情况进行修正。

3. 结构设计相关：提供参数值的结构设计图纸或实测数据应符合相关规范和标准。

4. 其他因素考虑：该计算公式只考虑了一些基本因素，对于特殊情况或特定结构需进行适当的修正或采用其他计算方法。

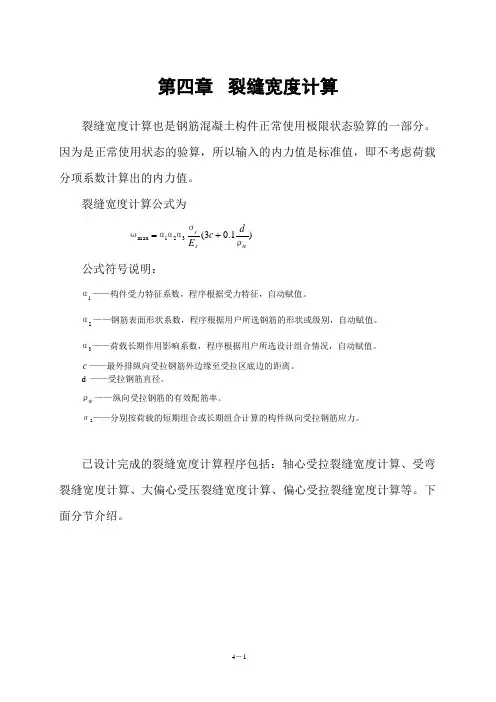

第四章 裂缝宽度计算裂缝宽度计算也是钢筋混凝土构件正常使用极限状态验算的一部分。

因为是正常使用状态的验算，所以输入的内力值是标准值，即不考虑荷载分项系数计算出的内力值。

裂缝宽度计算公式为)1.03(321max tes s d c E ρσαααω+= 公式符号说明：1α——构件受力特征系数，程序根据受力特征，自动赋值。

2α——钢筋表面形状系数，程序根据用户所选钢筋的形状或级别，自动赋值。

3α——荷载长期作用影响系数，程序根据用户所选设计组合情况，自动赋值。

c ——最外排纵向受拉钢筋外边缘至受拉区底边的距离。

d ——受拉钢筋直径。

te ρ——纵向受拉钢筋的有效配筋率。

σs ——分别按荷载的短期组合或长期组合计算的构件纵向受拉钢筋应力。

已设计完成的裂缝宽度计算程序包括：轴心受拉裂缝宽度计算、受弯裂缝宽度计算、大偏心受压裂缝宽度计算、偏心受拉裂缝宽度计算等。

下面分节介绍。

第一节 轴心受拉裂缝宽度计算一、 采用公式该程序可计算矩形截面轴心受拉构件的裂缝宽度，纵向受拉钢筋的应力σs ，采用以下公式：ss A N σ 其中：N ——长期组合或短期组合下的轴向拉力值；s A ——受拉钢筋截面积。

二、 操作方法图 4-1 矩形截面轴心受拉裂缝宽度计算对话框使用时，用户点“轴心受拉裂缝宽度计算”菜单项，弹出如图4-1所示的对话框。

在该对话框中，输入项目名称，选定结构安全级别（Ⅰ级、Ⅱ级、Ⅲ级，则结构重要性系数0γ的值会自动变化），选择钢筋的表面形状（螺纹钢筋或光面钢筋，则表面形状系数的值会自动变化，螺纹钢筋对应1.0，光面钢筋对应1.4），选择设计组合形式（长期组合或短期组合，则荷载作用影响系数的值会自动变化，长期组合对应1.6，短期组合对应1.5），输入拉力标准值，设定钢筋的级别（则钢筋的弹性模量会自动变化），另外再输入混凝土构件截面尺寸值等信息，就可点取“裂缝宽度计算” 按钮，程序会立即计算出裂缝宽度值，如果用户点“保存文件”按钮，程序就会把已知条件和计算结果保存成一个文件，用户点“退出”按钮，程序退出当前的计算。

混凝土结构变形裂缝宽度及混凝土结构耐久性计算
一、混凝土结构变形裂缝宽度计算
变形裂缝宽度是混凝土结构设计中需要考虑的一个重要参数。

混凝土
结构在受到荷载作用时，会产生变形，如果此时混凝土受力过大，就会发
生裂缝。

变形裂缝宽度是用来评估混凝土结构的变形程度和结构的安全性。

1.收缩和膨胀引起的裂缝宽度计算
混凝土的收缩和膨胀是由于水化反应引起的，当混凝土的含水量发生
变化时，就会引起收缩和膨胀。

收缩引起的裂缝宽度一般不会超过0.3mm，膨胀引起的裂缝宽度一般不会超过0.1mm。

2.温度引起的裂缝宽度计算
W=αLΔT
1.混凝土的质量
混凝土的质量对混凝土结构的耐久性有着重要的影响。

混凝土应具有
足够的抗压强度和耐久性，可以通过混凝土的抗压强度和氯离子渗透性试
验等进行评估。

2.混凝土结构的设计
3.混凝土结构的施工和维护
总结起来，混凝土结构变形裂缝宽度及耐久性的计算是混凝土结构设
计中不可或缺的一部分。

通过合理的设计、施工和维护，可以确保混凝土
结构的变形裂缝宽度和耐久性满足设计要求，保证结构的安全性和可靠性。

4,持久状况正常使用极限状态下裂缝宽度验算按《公预规》的规定，最大裂缝宽度按下式计算：12330()0.2810ss fK S d W C C C E σρ+=+ 0()s f fA bh b b h ρ=- 式中：1C ：钢筋表面形状系数，取1C =1.0；2C ：作用长期效应影响系数，长期荷载作用时，2C =1+0.5l sN N ，l N 和s N 分别按作用长期效应组合和短期组合效应计算的内力值； 3C —与构件受力有关的系数，取3C =1.0；d —受拉钢筋的直径，若直径不同可用换算直径代替；ρ—纵向受拉钢筋的配筋率；S E —钢筋的弹性模量；f b —构件的翼缘宽度f h —构件的受拉翼缘厚度ss σ—受拉钢筋在使用荷载下的应力，按《公预规》公式计算：0.87S s S M A h σ= 式中：S M —按构件长期效应组合计算的弯矩值；S A —受拉钢筋纵向受拉钢筋截面面积； 由0()s f fA bh b b h ρ=-得到： 56800.1641801057(1600180)110ρ==⨯+-⨯ 根据前文计算，取1号梁的跨中弯矩效应进行组合212110.7 1.0(587.10.7579.8/1.31)896.9m n s GiK j QjK G Q K Q K i j M S S M M M kN mφ===+=++=+⨯=⋅∑∑长期效应组合：212110.40.4587.1(0.4579.8/1.31)765.5m n s GiK j QjK G Q K Q K i j M S S M M M kN mψ===+=++=+⨯=⋅∑∑受拉钢筋在短期效应组合作用下的应力为：60896.910171.70.87568010570.87S s S MPa M A h σ⨯==⨯⨯= 20.50.5765.511 1.43896.3s t N C N ⨯=+=+= 钢筋为HRB335，52.010s MPa E =⨯，代入12330()0.2810ss fK S d W C C C E σρ+=+后得： 5171.730311.0 1.43 1.0()0.20.28100.1642.010LK mm W +=⨯⨯⨯⨯<+⨯⨯ 满足《公预规》“在一般正常大气作用下，钢筋混凝土受弯构件不超过最大裂缝宽度”要求，还满足《公预规》规定“在梁腹高的两侧设置直径为φ6-φ8的纵向防裂钢筋，以防止裂缝的产生”本例中采用6φ8，则：'''301.8301.8,0.00141801200s S s A mm bh A μ====⨯，介于0.0012-0.002之间，可行。

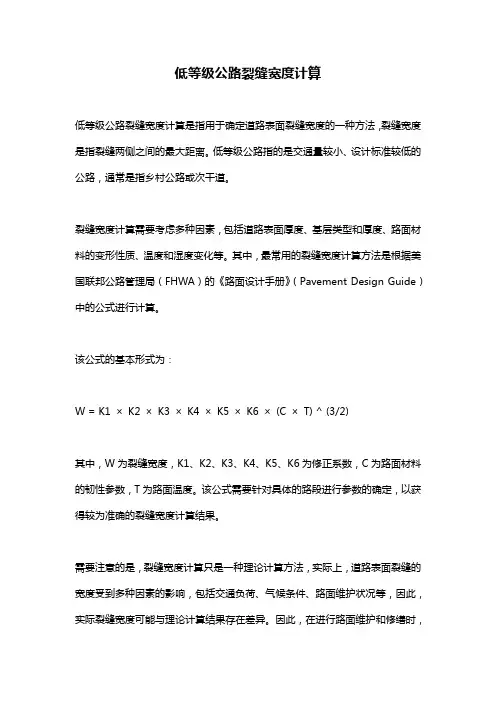

低等级公路裂缝宽度计算
低等级公路裂缝宽度计算是指用于确定道路表面裂缝宽度的一种方法，裂缝宽度是指裂缝两侧之间的最大距离。

低等级公路指的是交通量较小、设计标准较低的公路，通常是指乡村公路或次干道。

裂缝宽度计算需要考虑多种因素，包括道路表面厚度、基层类型和厚度、路面材料的变形性质、温度和湿度变化等。

其中，最常用的裂缝宽度计算方法是根据美国联邦公路管理局（FHWA）的《路面设计手册》（Pavement Design Guide）中的公式进行计算。

该公式的基本形式为：
W = K1 ×K2 ×K3 ×K4 ×K5 ×K6 ×(C ×T) ^ (3/2)
其中，W为裂缝宽度，K1、K2、K3、K4、K5、K6为修正系数，C为路面材料的韧性参数，T为路面温度。

该公式需要针对具体的路段进行参数的确定，以获得较为准确的裂缝宽度计算结果。

需要注意的是，裂缝宽度计算只是一种理论计算方法，实际上，道路表面裂缝的宽度受到多种因素的影响，包括交通负荷、气候条件、路面维护状况等，因此，实际裂缝宽度可能与理论计算结果存在差异。

因此，在进行路面维护和修缮时，
需要根据实际情况进行裂缝宽度的测量和评估，以确保道路的安全和稳定性。

【钢筋混凝土受弯构件的裂缝宽度和挠度计算】一、引言钢筋混凝土结构是现代建筑中常见的结构形式之一，而受弯构件作为其重要组成部分，其裂缝宽度和挠度的计算是设计过程中的关键内容。

在本文中，我将分析钢筋混凝土受弯构件的裂缝宽度和挠度计算，并对其进行深度探讨，希望能为您提供有价值的信息。

二、裂缝宽度计算1.裂缝宽度计算公式钢筋混凝土受弯构件的裂缝宽度计算可以使用以下公式进行：\[w_k = k \times \frac{f_s}{f_y} \times \frac{M_s}{b \times d}\]其中，\(w_k\)为裂缝宽度，\(k\)为调整系数，\(f_s\)为梁内应力，\(f_y\)为钢筋的屈服强度，\(M_s\)为抗弯强度矩，\(b\)为截面宽度，\(d\)为截面有效高度。

2.裂缝宽度计算包含的因素在裂缝宽度计算中，需要考虑梁内应力、钢筋的屈服强度以及抗弯强度矩等因素。

通过对这些因素的综合考虑，可以准确计算出钢筋混凝土受弯构件的裂缝宽度，从而确保结构的安全性。

三、挠度计算1.挠度计算公式钢筋混凝土受弯构件的挠度计算可以使用以下公式进行：\[f = \frac{5 \times q \times l^4}{384 \times E \times I}\]其中，\(f\)为挠度，\(q\)为荷载，\(l\)为构件长度，\(E\)为弹性模量，\(I\)为惯性矩。

2.挠度计算的影响因素在挠度计算中，荷载、构件长度、弹性模量和惯性矩等因素都会对挠度产生影响。

通过对这些因素进行综合考虑，并结合实际工程情况，可以准确计算出钢筋混凝土受弯构件的挠度，从而满足设计要求。

四、个人观点和理解钢筋混凝土受弯构件的裂缝宽度和挠度计算是结构设计中的重要内容，它直接关系到结构的安全性和稳定性。

在实际工程中，我们需要充分理解裂缝宽度和挠度计算的原理和方法，结合设计规范和实际情况，确保结构设计的合理性和可行性。

五、总结与展望通过本文的分析，我们深入探讨了钢筋混凝土受弯构件的裂缝宽度和挠度计算，并对其进行了详细介绍。
