第一部分语音信号处理第一章·绪论一···考核知识点1·语音信号处理的基本概念2·语音信号处理的发展概况二···考核要点一·语音信号处理的基本概念1．识记：（1）语音信号对人类的重要性。
（2）数字语音的优点。
（3）语音学的基本概念。
（4）语音信号处理的应用领域。
二·语音信号处理的发展概况1.识记：（1）语音信号处理的发展历史。
（2）语音编码、语音合成、语音识别的基本概念。
语音编码技术是伴随着语音的数字化而产生的，目前主要应用在数字语音通信领域。
语音合成的目的是使计算机能象人一样说话说话，而语音识别使能够听懂人说的话。

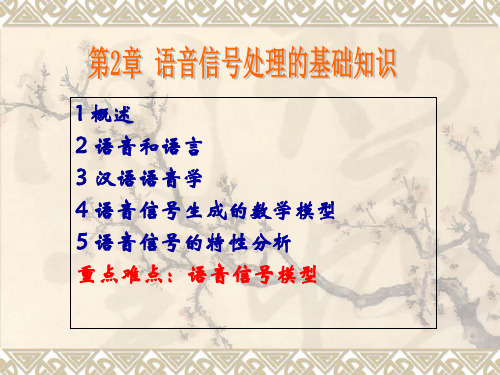

第二章·基础知识一···考核知识点一·语音产生的过程二·语音信号的特性三·语音信号产生的数字模型四·人耳的听觉特性二···考核要求一·语音产生的过程1.识记：声音是一种波，能被人耳听到，振动频率在20Hz~20kHz之间。
自然界中包含各种各样的声音，而语音是声音的一种，它是由人的发音器官发出的，具有一定语法和意义的声音。
2.领会：（1）语音产生的过程与人类发声的基本原理。
（2）清音、浊音、共振峰的基本概念。
语音由声带震动或不经声带震动产生，其中由声带震动产生的音统称为浊音，而不由声带震动而产生的音统称为清音。
声道是一个分布参数系统，它是一个谐振腔，有许多谐振频率，称为共振峰，它是声道的重要声学特征。
二·语音信号的特性1.识记：（1）语音的物理性质，包括音质、音调、音强、音长等特性。
语音是人的发音器官发出的一种声波，具有声音的物理属性。
其中音质是一种声音区别于其它声音的基本特征。
音调就是声音的高低，取决于声波的频率：频率高则音调高，频率低则音调低。
响度就是声音的强弱，又称音量。
语音信号处理Speech Signal Processing长春工业大学图像工程研究所 史东承教授dcshi@ 2010.8第二章 语音信号的产生、特征 与人耳的听觉特性§2.1 语音信号的产生鼻腔 软腭 口腔 鼻子嘴巴气管 声带人类发音器官示意图发音器官：产生语音的器官1)肺和气管：能源与能量传输； 2)咽喉：振动源，包括声带和声门； 3)声道（声门到嘴唇的呼气通道）：谐振腔 (包括口腔、鼻腔等)； 4)其他发音器官：包括嘴唇、齿、舌、面颊 等，使谐振腔改变形状。
1发音机理• 喉位于气管的上端，实际 上是气管末端一圈软骨构 成的一个框架，前方稍高 处的软骨称为甲状软骨， 前后方环成一圈的称为喉 部环形软骨，喉中两片肌 肉称为声带，声带之间的 空隙为声门。
• 当声带张开时，声门打 开，空气可自由呼出，正 常呼吸就处于这种情况； 当声带闭合，声门关闭。
当说话时，声带在软骨的作用下相互靠 近但不完全闭合，声门变成一条窄缝，当气 流通过窄缝时压力减小，外界压力大，从而 两片声带完全闭合使得气流不能通过，当气 声带靠拢 流阻断时压力恢复正常，推开两片声带，声 门再次打开，气流再次流过。
声带的开启和闭合称 为振动。
这一振动过程周 而复始，形成了一串周期 性脉冲气流送入声道。
这 个过程发出的音称为浊音。
如汉语发音的[a]、[i]、 [u]和[o]等。
Tp 基音周期男声发音“我的语音”的时域波形和语谱图2第二章 语音信号的产生、特征 与人耳的听觉特性§2.2 语音信号的分类 声学语音学，根据激励方式划分：（1）浊音(Voiced Speech)，又称为有声语音基音（pitch）： 声道打开，声带在先打开后关闭，气流经过使声带要发生张 驰振动，变为准周期振动气流。
浊音的激励源被等效为准周 期的脉冲信号。
（2）清音(Unvoiced Speech)，又称为无声语音：声带不振 动，而在某处保持收缩，气流在声道里收缩后高速通过产生 湍流，再经过主声道（咽、口腔）的调整最终形成清音。
语音信号处理Speech Signal Processing长春工业大学图像工程研究所 史东承教授dcshi@ 2010.8第二章 语音信号的产生、特征 与人耳的听觉特性§2.1 语音信号的产生鼻腔 软腭 口腔 鼻子嘴巴气管 声带人类发音器官示意图发音器官：产生语音的器官1)肺和气管：能源与能量传输； 2)咽喉：振动源，包括声带和声门； 3)声道（声门到嘴唇的呼气通道）：谐振腔 (包括口腔、鼻腔等)； 4)其他发音器官：包括嘴唇、齿、舌、面颊 等，使谐振腔改变形状。
1发音机理• 喉位于气管的上端，实际 上是气管末端一圈软骨构 成的一个框架，前方稍高 处的软骨称为甲状软骨， 前后方环成一圈的称为喉 部环形软骨，喉中两片肌 肉称为声带，声带之间的 空隙为声门。
• 当声带张开时，声门打 开，空气可自由呼出，正 常呼吸就处于这种情况； 当声带闭合，声门关闭。
当说话时，声带在软骨的作用下相互靠 近但不完全闭合，声门变成一条窄缝，当气 流通过窄缝时压力减小，外界压力大，从而 两片声带完全闭合使得气流不能通过，当气 声带靠拢 流阻断时压力恢复正常，推开两片声带，声 门再次打开，气流再次流过。
声带的开启和闭合称 为振动。
这一振动过程周 而复始，形成了一串周期 性脉冲气流送入声道。
这 个过程发出的音称为浊音。
如汉语发音的[a]、[i]、 [u]和[o]等。
Tp 基音周期男声发音“我的语音”的时域波形和语谱图2第二章 语音信号的产生、特征 与人耳的听觉特性§2.2 语音信号的分类 声学语音学，根据激励方式划分：（1）浊音(Voiced Speech)，又称为有声语音基音（pitch）： 声道打开，声带在先打开后关闭，气流经过使声带要发生张 驰振动，变为准周期振动气流。
浊音的激励源被等效为准周 期的脉冲信号。
（2）清音(Unvoiced Speech)，又称为无声语音：声带不振 动，而在某处保持收缩，气流在声道里收缩后高速通过产生 湍流，再经过主声道（咽、口腔）的调整最终形成清音。
清 音的激励源被等效为一种白噪声信号。
（3）爆破音（Plosive Speech）：声道关闭之后产生压缩空气 然后突然打开声道所发出的声音。
语音的形成原理• 肺中的空气受到挤压形成气流，气流通过声 门（Vocal Cords)（声带）沿着声道(Vocal Tract) （由咽-Pharynx、喉-Throat、口腔Cavity等组成）释放出去，就形成了语音。
• 气流Stream、声门（Glottis）可以等效为一 个激励源Excitation，声道可以等效为一个 时变滤波器（共振峰）。
• 语音信号具有很强的相关性（长期相关、短 期相关）。
浊音• 激励脉冲的周期值称为“基音周期”，用Tp表示。
1 • Tp fp发音语音学•⎨⎧音素：构成语音流的最小单位⎫ ⎬ ⎩音节：发声的最小单位 ⎭都是基本单位，二者等同。
称为“基因频率” 。
fs与声带尺寸与特性有关。
f⎧男性说话者 f 在60 − −200 Hz范围内 p ⎪ :⎨ p ⎪女性说话者和小孩 f p在200 − −450 Hz之间 ⎩• 由音节构成词，由词构成“节奏群”或“句子”；音素 的各种不同发音方式称为“音素变体”。
• 音节=元音Vowel+ 辅音Consonant • 辅音在元音前或后端（声母） • 元音是音节主干（长度和能量占主要部分）（是浊 音）（韵母） • 音节结构：C-V结构，V-C结构，C-V-C结构• 由周期脉冲串产生的语音称为“浊音” 。
3汉语普通话音节结构框架发音语音学• • • • • 韵母a,i,u,o为浊音； 声母s,sh,h,x,f为清音； 声母z,zh,j既有清音又有浊音。
鼻音韵母n,ng. 鼻音声母m,n,l.• Phoneme (smallest)音素:清音，浊音 • Morpheme 词素 • Syllable 音节：元音和辅音构成； （声母和韵母） • Word 单词 • Phrase 短语 • Sentence 句子 • Paragraph 段落 • Topics, Articles, Stories 主题文章4语音信号时频特性第二章 语音信号的产生、特征 与人耳的听觉特性§2.3 语音信号产生的模型 语音生成模型常用的有： （1）声管模型：波动方程描述 （2）LPC模型：数学模型描述 （3）共振峰模型：谐振腔描述32毫秒女声的时域波形及其功率谱一.无损声管模型• 短期内，声道可以表示为形状稳定的管道 • 各段管子截面积的和差比，称为反射系数一.无损声管模型13cm 8.5cm17cm声道的无损模型 • • 声道为一变截面积的声管。
声道的频率特性主要取决于声道截面最小值出 现的位置（该点称为收紧点）。
收紧点位置由 舌来控制。
5气流从喉向上经过口腔或鼻腔后从嘴或鼻孔向 外辐射。
气流流过声道时犹如通过了一个具有某种 谐振特性的腔体，放大某些频率，在频谱上形成相 应位置的峰起，称为共振峰。
讲话时，由于舌和唇 的连续运动，使声道形 输出气流 声带振动频率 状改变，随即改变谐振 的频率 频率，使得发不同的音。
声道的谐振特性 声道的不同的形状，对 应不同的谐振频率。
谐振频率的计算谐振频率发生在：Fn= 2n-1 c （声道的横截面是均匀的，发元音e时，声道近 似是均匀的。
） L = 17cm，声道的长度，c = 340 m/s n = 1,2,3 … 称为第一共振峰F1=500Hz 、 第二共振峰F2=1500Hz 、 第三共振峰F3=2500Hz ， …4L二．离散时域模型语音信号产生的离散时域数字模型• a ．声道模型 ： V ( Z ) =H ( Z ) =G 1 − ∑ ai Z − ii =1 P⎧ ⎧浊音激励+激励形成 ⎪激励源 ⎨ ⎩清音激励 ⎪ 由四部分组成： ⎪声道模型V(Z) ⎨ ⎪ ⎪辐射模型R(Z) ⎪增益参数G和清浊音标识U/V ⎩• 把连续变化的声管，近似为由P段截面不变的声 管的串接。
当P=8~12时可以满足一般精度要 求，一般取P=10。
• P取偶数，此时V(Z)有P/2对共轭极点。
其共轭极 点为 exp ( ± j ) , k = 1, 2... prkωk2• 各ωk= 2π F k称为语音信号的共振峰。
6语音信号产生的离散时域数字模型• b．基音系数 • 设：语音信号采样频率为 fs，基音频率 F0，则 N0=fs/F0 • 当 fs=8kHz(8000样/秒)，F0=50~450Hz时 有 N0=18~160 • 取样周期Ts=1/fs，即每隔Ts时长取一个样。
• N0的意义：系统要求每隔N0*Ts时间产生一 个冲激脉冲。
基音频率F0 （Fundamental Frequency）• ☆基音频率F0 =1/Tp由声带的质量来决定。
• ☆ F0的大小决定了声音的高低，称为音高。
• ☆ 男性的F0大致分布在： 60~200Hz • ☆ 女性和儿童的F0大致分布在：200~450Hz语音信号产生的离散时域数字模型• c．脉冲激励形成模型 • 取： {G ( z ) = ⎡ 1 − g 1 z ⎣语音信号产生的离散时域数字模型• d．辐射模型 −1 • R(z)= 1 − r z ，表示嘴型对语音的影响 • e．声道面积函数()(−1)(1 − g z )⎤ ⎦−1 2−1• 其中g1,g2为接近1的小数，Av用于调节浊音 的幅度或能量；Au用于调节清音的幅度或 能量；G(Z)按12dB每倍频程速度下降。
• ▲ 上述模型中G(Z)和R(Z)始终保持不变。
Fp, Av, Au和浊/清开关及a1~ap随时间变化。
但变化速度受限，一般认为在10~30ms内保 持不变，常取语音分析帧长为20ms，但对塞 音和爆破音取帧长为5ms。
7语音信号产生的离散时域数字模型• f．激励源修正模型 • 把浊/清开关改为按权相加操作。
激励模型三．共振峰模型H1 H2 H3 H4 H5 辐射模型 语 音级联型共振峰模型A1 H1A2H2激励模型GA3H3混合辐射模型语 音• 以上模型的缺点：传输函数不含零点（全 极点模型）A4 A5H4并联型共振峰模型H5周期脉冲 激励模型GuH1H2H3H4H5第二章 语音信号的产生、特征 与人耳的听觉特性§2.4 人耳的听觉特征语音听觉系统（一个十分巧妙的音频信号处理器）混 合 语 辐射模型 音浊音增益 基音周期T 清音增益A1H1A2 随机噪声 激励模型H2人类接收语音由人耳来完成，空气振动由耳廓收 集，经外耳道而抵达鼓膜，鼓膜随之振动，使鼓室 中的空气和听骨链也发生振动，听骨链的振动经前 庭窗（卵圆窗）激励前庭淋巴，变为液波，液波使 位于基底膜上的螺旋器受到刺激，将神经冲动经听 神经传到中枢而产生听觉。
GvA3H3A4H4 H5混合型共振峰模型A58• 听阈：• 指人进入声场后能听到的自由场最低声压级，即可 听声的最小声压级(dB) 。
• 正常人的听阈介于-5 130dB之间，对低频和高频 是不敏感的，听阈为60dB，在1kHz附近最敏感。
• 听觉范围– 频率： 0.02Hz-20kHz – 强度： -5 ~130dB SPL(声压级)• 响度• 人耳对于频率不同的纯音的听辩灵敏度，在数 值上等于1KHz纯音的声强级，单位:方(Phon) • 主观值 – 强度 – 频率 – 波形 • 单位: 宋(Sone) – 频率为1KHz、在听阈之上40dB的纯音所具 有的响度为1Sone.• 纯音听阈与频率有关 40Hz 1kHz 4dB 50dB15kHz 24dB常规声场的声压级表声 源 飞机附近 织布车间 地 铁 繁华街道 普通谈话 安静房间 耳 语 树叶沙沙声 农村静夜 声压/Pa 200 20 0.63 0.063 0.02 0.002 0.00063 0.0002 0.000063 声压级/dB 140 100 90 70 60 40 30 20 10Fletcher-Munson 人耳听觉等响度级曲线9• 音调：• 音调是听觉分辩声音高低时，用于描述这 种感受的一种特性。
– 对于频率低的声音，听起来感觉它的音调”低”• 主观值– 频率，声强及波形• 单位:Mel– 一个高于听阈40dB、频率为1KHz的纯音所产 生的音调为1000Mel.人耳结构和功能• 1. 外耳：有对声源定位和对声音放大的作用，由 耳廓和外耳道组成。
• 耳 廓：呈漏斗型，其作用是收集声音。
• 外耳道：直至鼓膜，其中充满空气，是一谐振 腔，使谐振频率附近的频率成分有某些放大作 用，导致声音有某些失真。
