GSM射频测试基础知识
- 格式：ppt
- 大小：1.80 MB
- 文档页数：31
下载文档原格式
合集下载

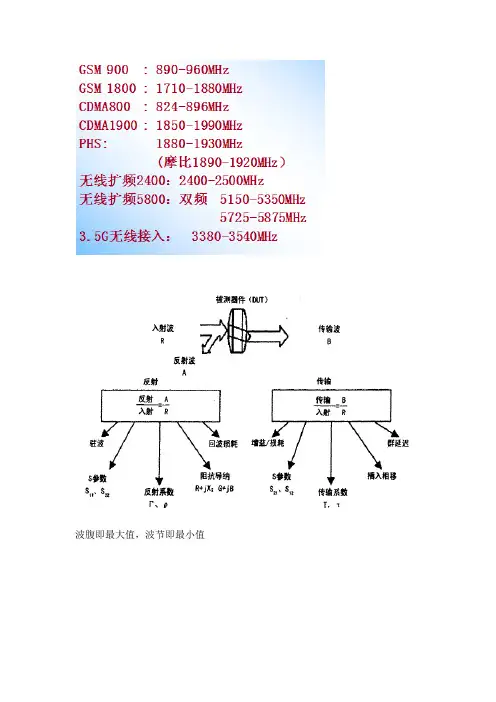

射频基础知识整理
波腹即最大值，波节即最小值回损：LR=10log(Pi/Pr)= -20log(Vr/Vi) S11= b1/a1=Vr/Vi插损：LA=10log(Pi/P L)= -20log(V L/Vi) S21=b2/a1=V L/ViPi为器件入射功率Pr为器件反射功率P L 为输出端传递给负载的功率（传输功率）RL=-20lgS11（当双端口网络输出端与负载匹配时，S11即反射系数Γ）Г1/7.9100mW ——20dBm ——3.16V1。
交调和互调如果有两个频率F1，F2，经过非线性器件，会有2F1－F2和2F2－F1，叫三阶～调。
如果有个强干扰（通常是邻信道〕，再加上收发隔离不好，由于LNA的非线性，会对有用信道产生AM调制，这个似乎就是另一个”调“了。
互，意思是“相互”。
交，意思是“交叉”（废话，谁不知！〕E文正好也有INTER MODULAION（相互调）和CROSS MODULATION（交叉调），如果互调与交调是泊来的，那么以上第一个应该叫三阶互调，后者叫交调。
但我们很多人都习惯叫三阶交调。
那三阶互调怎么办？这就象电感为色么要用”L“来表示，只是个名，不必认真，只要明白其意义就是了微波天线用波导3G以下频率，波长大于10cm时，采用同轴线，矩形波导与圆波导尺寸太大本机IP 10.53.1.132声音频率，20HZ-20KHZ3G宽频1710—2170（1710—1880、1850—1990、1920—2170）3FCDMA800 806-896 806、824、860、896GSM900 870-960 870、885、915、960DCS1800 1710-1880PHS1900 1850-1990中国3G划分电信1920-1935、2110-2125联通1940-1955、2130-2145移动1880-1990、2010-2025Global System for Mobile Communications（GSM）全球移动通讯系统Digital Cellular System at 1800MHz 1800 MHz数字蜂窝系统1800MHz数字蜂窝系统和900MHz GSM系统并称双频网目前我国主要的两大GSM系统为GSM 900及GSM1800，由于采用了不同频率，因此适用的手机也不尽相同。
手机射频基础知识
4
射频基础知识
射频= Radio Frequency (RF) → 无线
中波广播 短波广播 RFID 调频广播 (无线)电视 遥控模型 个人移动通信 WLAN, Bluetooth(ISM Band)
530-1700 kHz 5.9-26.1 MHz 13 MHz 88-108 MHz 54-88, 174-220 MHz 72 MHz 900MHz, 1.8, 1.9, 2 GHz 2.4-2.5GHz, 5-6GHz
DCS1800 手机发：1710～1785MHz；手机收：1805～1880MHz。
• GSM的调制方式是BT=0.3的GMSK，调制速率为 270.833千波特，0.3表示了高斯滤波器的带宽和比特率 之间的关系。 • 在GSM中，数据的比特率被选择为正好是频偏的4倍， 这可以减小频谱的扩散，增加信道的有效性。
7
传输线
• 同轴线或同轴电缆(coaxial cable) • 平行双线(twin-lead, two wire) • 微带线(microstrip)
8
波动方程和特性阻抗
9
元器件和寄生参数
– 分立无源元件的高频模型 电阻、电容和电感的阻抗在高频时往往与它们的标称值有很大的 偏差，这时寄生元件造成的，它们降低了元件的品质因数和自谐 振频率 – 自谐振频率 频率高到一定的程度，元件的阻 抗会由原来的感性变成容性或由 容性变成感性，这说明寄生效应 已经占据主导地位，元件无法再 工作。例如右图中一个电感电抗 随频率的变化。
1 复帧 = 26 TDMA帧（120ms） 0 1 24 25 0
1 复帧 = 51 TDMA帧（3060/13ms) 1 49 50
1 TDMA帧 = 8 时隙（120/26 = 4.615ms） 0 1 2 3 4 5 6 7
GSM手机射频指标介绍
•
1.4开关频谱（Spectrum Due to Switching）
1.4开关频谱（Spectrum Due to Switching）
1.5频率误差（Frequency Error）
• 定义 GSM调制方案是高斯最小移频键控（GMSK），归一化 带宽BT＝0.3。测量发射信号的频率和相位误差是检验发 信机调制信号的质量。 频率误差定义为考虑了调制和相位误差的影响以后，发射 信号的频率与该绝对射频频道号对应的标称频率之间的差。 它可通过对相位误差做线性回归，计算该回归线的斜率即 可得到频率误差。 • 目的 通过测量发射信号的频率误差可以检验发射机调制信号的 质量和频率稳定度。频率误差小，则表示频率合成器能很 快切换频率，并且产生出来的信号足够稳定。只有信号频 率稳定，手机才能与基站保持同步。若频率稳定达不到要 求（±0.1ppm），手机将出现信号弱甚至无信号的故障， 若基准频率调节范围不够，还会出现在某一地方可以通话 但在另一地方不能正常通话的故障。
由于信道误码率的随机性，因此对收信机 误码率的测量常采用统计测量法。即时 每—信道采取多次抽样测量，在—定的抽 样测量数目下，每个测量得到的误码率在 一定的测试误码限制范围内，则认为该信 道的误码率达到规定的误码率要求。 因此，测量收信机灵敏度可通过在收信机 输入灵敏度电平时测量收信机的误码率是 否达到规定的要求方法来测试
1.1 发射载波峰值功率
• 技术要求
1.1 发射载波峰值功率
表1.2
GSM900发射功率等级表
1.1 发射载波峰值功率
表1.3
DCS1800发射功率等级表
1.2 发射载频包络
• 定义： 发信载频包络是指发信载频功率相对于时间的关 系。（Power RAMP） 由于GSM系统是一个TDMA的系统，八个用户 共用一个频点，手机只在分配给它的时间内打 开，然后必须及时关闭，以免影响相邻时隙的 用户。由于这一原因，GSM规范对一个时隙中 的RF突发的幅度包络作了规定，对于时隙中间 有用信号的平坦度也作了相应的规定，这个幅 度包络在577us的一个时隙内，其动态范围大于 70dB，而时隙有用部分平坦度应小于±1dB。

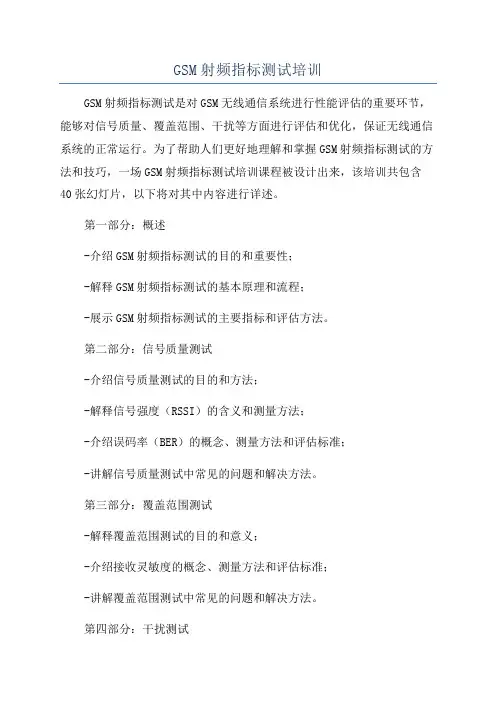

GSM射频指标测试培训
GSM射频指标测试培训GSM射频指标测试是对GSM无线通信系统进行性能评估的重要环节，能够对信号质量、覆盖范围、干扰等方面进行评估和优化，保证无线通信系统的正常运行。
为了帮助人们更好地理解和掌握GSM射频指标测试的方法和技巧，一场GSM射频指标测试培训课程被设计出来，该培训共包含40张幻灯片，以下将对其中内容进行详述。
第一部分：概述-介绍GSM射频指标测试的目的和重要性；-解释GSM射频指标测试的基本原理和流程；-展示GSM射频指标测试的主要指标和评估方法。
第二部分：信号质量测试-介绍信号质量测试的目的和方法；-解释信号强度（RSSI）的含义和测量方法；-介绍误码率（BER）的概念、测量方法和评估标准；-讲解信号质量测试中常见的问题和解决方法。
第三部分：覆盖范围测试-解释覆盖范围测试的目的和意义；-介绍接收灵敏度的概念、测量方法和评估标准；-讲解覆盖范围测试中常见的问题和解决方法。
第四部分：干扰测试-介绍干扰测试的目的和意义；-解释干扰功率的概念、测量方法和评估标准；-介绍干扰源定位的方法和技巧；-讲解干扰测试中常见的问题和解决方法。
第五部分：实际操作演示-运用示波器、频谱仪等工具，进行信号质量、覆盖范围和干扰等方面的实际测试；-演示测试数据的处理和分析方法；-提供实际操作时的注意事项和技巧。
第六部分：案例分析-分析真实的GSM无线通信系统中在射频指标测试中遇到的问题和解决方法；-提供实际案例的分析和讨论，帮助学员更好地理解和应用所学知识。
第七部分：总结与评估-总结培训内容，强调重点和难点；-进行培训效果评估，收集学员的反馈意见；-对GSM射频指标测试的进一步研究和应用提供建议。
以上就是GSM射频指标测试培训的大致内容和安排，该培训旨在帮助学员全面了解和掌握GSM射频指标测试的方法和技巧，提高其在无线通信系统性能评估方面的能力。
通过该培训，学员将能够更加熟练地进行GSM射频指标测试，并能够进行相关问题的处理和优化，确保GSM无线通信系统的正常运行。
高通GSM手机RF知识讨论
GTMobile手机RF专题培训教材
语音传输 过程
GTMobile手机RF专题培训教材
GSM系统的信道编码与调制解调
无线发射经过若干处理才能把原始数据变成最终的发射信号，反之， 接收端也要进行一系列这样的逆处理直至恢复原始数据
GTMobile手机RF专题培训教材
RF部分的工作
射频单元包括从调制器、发信到天线合路器及接收到解调输出部分电路， 其主要功能是将基带单元所形成的TDMA帧调制到射频及其相反过程。 射频单元发射频率为890~915MHz，收信频率为935~960MHz，频道间 隔为200kHz。
GT Mobile
GTMobile手机RF专题培训教材
前言
射频部分是通信设备的重要组成部分，是进行双 向沟通的桥梁。了解该部分的组成和工作原理对我们 开展工作有很重要的意义。为此进行此讨论，包括 GSM基础知识、几种形式的接收机、SI4210+RF3166 的电路结构、RF关键性能及测试等。编写这个资料的 目的是为了扩展大家的思维，起到抛砖引玉的作用。 由于时间仓促，加上水平有限，因此其中可能有所缺 漏，欢迎大家批评指正。
GTMobile手机RF专题培训教材
高频放大部分的作用：
高频放大部分由输入电路、高频放大器、混频器成。 以下是高频放大部分的作用和必要条件。
1）提高接收机的信噪比 在调幅接收机中，若对高频放大器和变频器的噪声
指数进行比较时，后者大。为此，通过使用第一级噪声指 数小、增益高的高频放大器，可以改善接收机的总噪声指 数。
Abis接口是基站系统中基站控制器BSC与基站收发信台BTS之间的无线接口，支持 所有向用户提供的服务，着重支持对BTS无线设备的控制和分配的无线资源管理。
GTMobile手机RF专题培训教材
GSM射频指标详解
1 射频(RF)指标的定义和要求1.1 接收灵敏度（Rx sensitivity）(1)定义接收灵敏度是指收信机在满足一定的误码率性能条件下收信机输入端需输入的最小信号电平。
衡量收信机误码性能主要有帧删除率(FER)、残余误比特率(RBER)和误比特率(BER)三个参数。
这里只介绍用残余误比特率(RBER)来测量接收灵敏度。
残余误比特率(RBER)的定义为接收到的错误比特与所有发送的的数据比特之比。
(2)技术要求●对于GSM900MHz频段接收灵敏度要求：当RF输入电平为一102dBm时，RBER不超过2％。
测量时可测试实际灵敏度指标。
根据多款移动电话的测试结果来看：当RBER＝2％时，若RF输入电平为-l09一l07dBm，则接收灵敏度为优；若RF输入电平为-l07一l05dBm，则接收灵敏度为良好；若RF输入电平为-105一l02dBm，则接收灵敏度为一般；若RF输入电平＞-l02dBm，则接收灵敏度为不合格。
●对于DCSl800MHz频段接收灵敏度要求：当RF输入电平为-l00dBm，RBER不超过2％。
测量时可测试实际灵敏度指标。
根据多款移动电话的测试结果来看：当RBER＝2％时，若RF输入电平为一l08一-105dBm，则接收灵敏度为优；若RF输入电平为一105-- -l03dBm，则接收灵敏度为良好；若RF输入电平为-l03一-100dBm，则接收灵敏度为一般；若RF 输入电平为＞-l00 dB mm，则接收灵敏度为不合格。
1．2频率误差Fe、相位误差峰值Pepeak、相位误差有效值PeRMS(1)定义测量发射信号的频率和相位误差是检验发信机调制信号的质量。
GSM调制方案是高斯最小移频键控(GMSK)，归一化带宽为BT＝0．3。
发射信号的相位误差定义为：发信机发射信号的相位与理论上最好信号的相位之差。
理论上的相位轨迹可根据一个己知的伪随机比特流通过GMSK脉冲成形滤波器得到。
频率误差定义为考虑了调制和相位误差的影响以后，发射信号的频率与该绝对射频频道号(ARFCH)对应的标称频率之间的差。
13-GSM基础及测试标准
MS报告测量
HK WA CHING ELECTRONIC (GROUP) LIMITED
RSSI（接收强度指示）
RX Level Rx Quality
HK WA CHING ELECTRONIC (GROUP) LIMITED
MS测量报告
HK WA CHING ELECTRONIC (GROUP) LIMITED
调制频谱和开关频谱
由调制引起的频谱扩散 由脉冲上升和下降引起的频谱扩散
HK WA CHING ELECTRONIC (GROUP) LIMITED
频谱测量（ACP）
HK WA CHING ELECTRONIC (GROUP) LIMITED
RX-接收机灵敏度测量（误码率）
HK WA CHING ELECTRONIC (GROUP) LIMITED
GSM射频测试项目
HK WA CHING ELECTRONIC (GROUP) LIMITED
dB & dBm & dBc
dB是一个相对值，它是针对一定参考而言的，它通常用于表示 衰减或增益的量。 对电压比： P V 对功率比：
20 lg
10 lg
Vo
Po
P1 (dBc) = 10 lg P2
dBm是一个绝对功率值，它是一定功率与一毫瓦的相对值。
HK WA CHING ELECTRONIC (GROUP) LIMITED
TX-功率测量（Power VS PCL）
HK WA CHING ELECTRONIC (GROUP) LIMITED
TX-调制质量测量（相位误差、频率误差）
HK WA CHING ELECTRONIC (GROUP) LIMITED
GSM手机射频测试指导(正式)
GSM手机射频测试指导目录序言 (2)第一章测试条件 (3)1.1 正常测试条件 (3)1.2 极限测试条件 (3)1.3 震动条件 (3)1.4 其它测试条件及规定 (4)1.5 附件要求 (5)第二章发射机指标及其测试 (6)2.1 发射载波峰值功率 (6)2.2 发射载频包络 (11)2.3调制频谱（Spectrum Due to Modulation） (15)2.4开关频谱（Spectrum Due to Switching） (18)2.5频率误差（Frequency Error） (20)2.6相位误差（Phase Error） (22)2.7传导杂散骚扰（Conduct Spurious Emissions） (24)2.8发射峰值电流和平均电流 (27)第三章接收机指标及其测试 (29)3.1接收灵敏度（Rx Sensitivity） (29)3.2接收信号指示电平（RX Level） (33)3.3接收信号指示质量（RX Quality） (35)第四章其余测试补充 (38)4.1 RC滤波电路对PA－RAMP的影响 (38)4.2 PA匹配调整 (42)4.3天线开关指标测试 (42)第五章附录 (44)序言目前国家对手机的质量问题越来越重视，公司对于手机质量的客户满意度和返修率也一致关注。
其中，GSM手机的射频问题仍然是一个影响手机质量、开发进度和生产效率的重要因素。
为了保证产品的品质和性能符合GSM规范和国家标准，需要在手机测试方面建立一套完整、科学的测试体系。
为此我们参照GSM规范欧洲标准、国家邮电部移动通信技术规范、国家信息产业部通信行业标准以及日常积累的测试经验编写了这份射频测试规程。
本规范的目的是针对研发阶段的GSM手机提供一个较全面测试和校准的指标依据，尽量保证研发阶段GSM手机的点测指标满足FTA、CTA与批量生产点测指标要求，使手机的射频问题尽可能在研发阶段暴露出来并在量产前解决，同时为评估手机的RF点测性能、指标余量、一致性、稳定性提供参考依据，另外为不熟悉测试的新员工提供一些指导。
手机射频测试指导
第四章 其余测试补充 ..................................................................................................38
4.1 RC 滤波电路对 PA－RAMP 的影响 .....................................................................38 4.2 PA 匹配调整 .................................................................................................................42 4.3 天线开关指标测试 .....................................................................................................42
GSM 手机射频测试指导
GSM 手机射频测试指导
目录
目录
序 言 .........................................................................................................................................2
第二章 发射机指标及其测试 ...................................................................................6
2.1 发射载波峰值功率 ......................................................................................................6 2.2 发射载频包络 .............................................................................................................11 2.3 调制频谱（Spectrum Due to Modulation） .........................................................15 2.4 开关频谱（Spectrum Due to Switching） ............................................................18 2.5 频率误差（Frequency Error） ................................................................................20 2.6 相位误差（Phase Error） .........................................................................................22 2.7 传导杂散骚扰（Conduct Spurious Emissions）.................................................24 2.8 发射峰值电流和平均电流........................................................................................27
4.1 RC 滤波电路对 PA－RAMP 的影响 .....................................................................38 4.2 PA 匹配调整 .................................................................................................................42 4.3 天线开关指标测试 .....................................................................................................42
GSM 手机射频测试指导
GSM 手机射频测试指导
目录
目录
序 言 .........................................................................................................................................2
第二章 发射机指标及其测试 ...................................................................................6
2.1 发射载波峰值功率 ......................................................................................................6 2.2 发射载频包络 .............................................................................................................11 2.3 调制频谱（Spectrum Due to Modulation） .........................................................15 2.4 开关频谱（Spectrum Due to Switching） ............................................................18 2.5 频率误差（Frequency Error） ................................................................................20 2.6 相位误差（Phase Error） .........................................................................................22 2.7 传导杂散骚扰（Conduct Spurious Emissions）.................................................24 2.8 发射峰值电流和平均电流........................................................................................27
射频基础知识
36dBμv=-71dBm
如： 0dBμv=0-107= -107dBm
15dBμv=15-107= -92dBm
0dBm=0+107= 107dBμv
15dBm=15+107=122dBμv
射频基础知识培训
先把0dBμv化成（反对数）1μv=0.000001V, 并在50Ω负载上求出功率P=V*V/R 10log(0.000001)*(0.000001)/50=107dBm
射频基础知识培训
光端机中激光器输出光功率一般在0-5dBm，低于-5dBm告 警。接收光功率可达+5dBm，最小接收光功率一般在
-10dBm左右，低于此值便告警，但不等于不工作，低于此 值后输出噪声会大一些，这个门槛的设置是人为的，可 以按照不同的要求去设置，我们要求厂家设置在
-12dBm左右。
射频基础知识培训
G1——直放站施主天线增益（dBi）
G2——基站上行收天线增益（dBi）
LR——空间传输衰减（dB）
LR=32.4+20 log+(MHz)+20 logR(Km)
LS------衰落中值23d
射频基础知识培训
引入噪声= PNo-有效路径损耗
=10logKBT+NF+G-有效路径损耗
=10logKBT+NF+基站和直放站的输出功率差 式中：10logKBT---系统底噪声
射频基础知识培训
4、互调（交调）
由于器件的非线性，当两个或两个以上信号通过时， 信号间相互作用会产生其它信号，这些信号统称为互调 信号。
f= (M*f1 ±Nf2) 或 (Nf2 ± M*f1)
(M、N为整数）

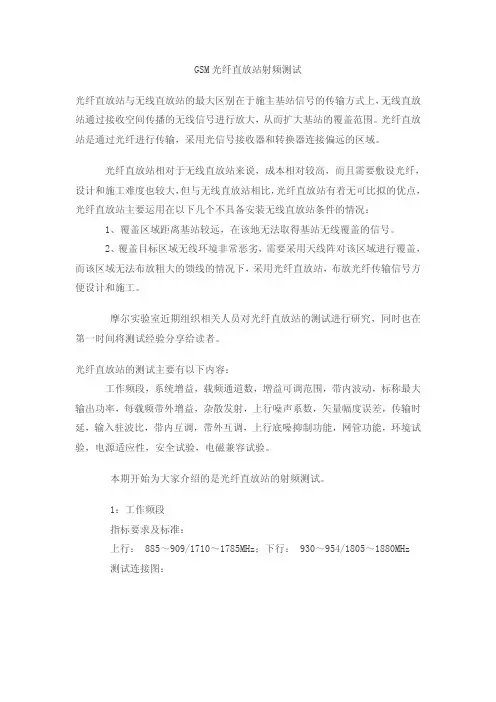

GSM数字光纤直放站射频测试简介
测试频点如下： 载频带外：
F±100kHz (896.9MHz、897.1MHz) F±200kHz(896.8MHz、897.2MHz) F±400kHz(896.6 MHz、897.4 MHz) F±600kHz(897.4 MHz、897.6 MHz) 工作带内： 882.5 MHz-891 MHz； 891 MHz-895.2 MHz； 898.8 MHz-903 MHz； 903 MHz-911.5 MHz；
注：隔离器的作用是保护信号源，避免 DUT 产生自激损坏仪表；衰减器的作 用是保护频谱仪，避免输入频谱的信号功率过大。
2：每载频带外增益
f_offset≤ 指标要求： 400 KHz < 600 KHz：≤50dB
f_offset≤
600 KHz < 1MHz：≤40dB
f_offset≤
1MHz < 5 MHz：≤35dB
1：工作频段 指标要求及标准： 上行： 885～909/1710～1785MHz；下行： 930～954/1805～1880MHz 测试连接图：
测试步骤： 900MHz： 上行：
1、 将仪器和设备按照图进行连接； 2、 在设备上依次设置 885MHz、890 MHz、897MHz、909MHz 信道号； 3、 从信号源上依次加入 885MHz、890 MHz、897MHz、909MHz 信号，观察 频谱仪上是否有信号输出。 下行： 1、 将仪器和设备按照图进行连接； 2、 在设备上依次设置 930MHz、938MHz 、946MHz、954MHz 信道号； 3、 从信号源上依次加入 930MHz、938MHz、946MHz 、954MHz 信号，观察 频谱仪上是否有信号输出。
平 Loutmax； 4、 增益调节范围ΔG=Loutmax-Loutmin（dB）；
F±100kHz (896.9MHz、897.1MHz) F±200kHz(896.8MHz、897.2MHz) F±400kHz(896.6 MHz、897.4 MHz) F±600kHz(897.4 MHz、897.6 MHz) 工作带内： 882.5 MHz-891 MHz； 891 MHz-895.2 MHz； 898.8 MHz-903 MHz； 903 MHz-911.5 MHz；
注：隔离器的作用是保护信号源，避免 DUT 产生自激损坏仪表；衰减器的作 用是保护频谱仪，避免输入频谱的信号功率过大。
2：每载频带外增益
f_offset≤ 指标要求： 400 KHz < 600 KHz：≤50dB
f_offset≤
600 KHz < 1MHz：≤40dB
f_offset≤
1MHz < 5 MHz：≤35dB
1：工作频段 指标要求及标准： 上行： 885～909/1710～1785MHz；下行： 930～954/1805～1880MHz 测试连接图：
测试步骤： 900MHz： 上行：
1、 将仪器和设备按照图进行连接； 2、 在设备上依次设置 885MHz、890 MHz、897MHz、909MHz 信道号； 3、 从信号源上依次加入 885MHz、890 MHz、897MHz、909MHz 信号，观察 频谱仪上是否有信号输出。 下行： 1、 将仪器和设备按照图进行连接； 2、 在设备上依次设置 930MHz、938MHz 、946MHz、954MHz 信道号； 3、 从信号源上依次加入 930MHz、938MHz、946MHz 、954MHz 信号，观察 频谱仪上是否有信号输出。
平 Loutmax； 4、 增益调节范围ΔG=Loutmax-Loutmin（dB）；
(完整版)射频指标测试介绍
目录1GSM部分 (1)1。
1常用频段介绍 (1)1。
2发射（transmitter）指标 (2)1.2.1发射功率 (2)1。
2。
2发射频谱（Output RF spectrum〈ORFS〉) (4)1。
2。
2.1调制频谱 (4)1.2.2。
2开关频谱 (5)1.2.3杂散（spurious emission） (5)1。
2.4频率误差（Frequency Error） (6)1.2。
5相位误差（Phase Error） (6)1.2.6功率时间模板（PVT） (7)1。
2接收（receiver）指标 (8)1。
2。
1接收误码率(BER) (8)2 WCDMA (9)2。
1常用频段介绍 (9)2。
2发射（Transmitter)指标 (9)2。
3接收(receiver)指标 (15)3 CDMA2000 (15)3。
1常用频段介绍 (15)3。
2发射(transmitter）指标 (16)3.3接收（receiver）指标 (19)4 TD-SCDMA部分 (20)4。
1常用频段介绍 (20)4.2发射(transmitter）指标 (20)4。
3接收指标（Receiver） (26)1GSM部分1.1常用频段介绍1.2发射（transmitter）指标1。
2。
1发射功率定义:发射机载波功率是指在一个突发脉冲的有用信息比特时间上内，基站传送到手机天线或收集及其天线发射的功率的平均值.测量目的:测量发射机的载波输出功率是否符合GSM规范的指标。
如果发射功率在相应的级别达不到指标要求，会造成很难打出电话的毛病，即离基站近时容易打出而离基站远时打出困难，往往表现出发射时总是提示用户重拨号码。
如果发射功率在相应的级别超出指标的要求，则会造成邻道干扰.测试方法：手机发射部分由发射信号形成电路、功率放大电路、功率控制电路三个单元组成。
GSM频段分为124个信道，功率级别为5—-—-33dBm,即LEVEL5-—-—LEVEL19共15个级别；DCS频段分为373个信道（512——--885）,功率级别为0————30dBm，即LEVEL0————LEVEL15共15个级别；每个信道有15个功率等级,测试时选上、中、下三个信道对每个功率等级进行测试，每个功率等级以2dBm增减。
GSM手机射频指标及测试之二
GSM手机射频指标及测试之二1)接收报告电平和接受质量定义接收报告电平和接收报告质量是指手机在业务信道（TCH）上不同功率级别时接收信号的强度。
它是由移动台产生的对接收信号质量的评价，在移动通信中作为射频功率控制和切换依据。
测试目的检验手机的接收性能。
当手机在小区移动时，由于传播路径衰耗的影响，手机接收下行连链路的信号电平也将发生变化，基站将利用手机的RX Lev 报告了解手机接收信号的强度。
如果报告显示TCH信道的RXLeV（接收信号功率）偏低，基站就会在相应时隙中加大功率进行补偿。
如果临近小区的RXLEV比当前的RXLEV高，则预示着手机将越区切换到另一个信号更强的相邻小区，以便得到更好的通信质量。
如果RXQUAL很低，但RXLEV却不低的话，则预示着可能存在着一个外来干扰信号影响正常通信。
此时基站需要给手机分配一个新的频点或启用跳频模式.如果手机汇报的RXLEV和RX QUAL不准确，则网络有可能会对手机发出一些错误的指令。
过低的RXLEV 值将产生不必要的越区切换，而过高的RX LEV值则会推迟越区切换的时间，造成通话中断。
测试方法及原理与接收误码率测试相同。
条件参数GSM频段选1、62、124三个频道，功率级别选最大LEVEL5，RX Amplitude分别设置为-102dBm，-80dBm，-60dBm；DCS频段选512、698、885三个频道，功率级别选最大LEVEL0, RX Amplitude分别设置为-100dBm，-80dBm，-60dBM进行测试。
2）多径衰落定义在城市和丘陵地区，基站和手机之间的无线传播路径通常不是直达的。
手机接收到的信号往往经过了建筑物或其它障碍物的多次反射，反射信号形成了三维空间驻波，被称为瑞利衰落。
当手机从同相干涉区域进入到反相干涉区域时，信号强度的变化可能达到40dB。
手机的速度决定了手机穿越驻波衰落区域的速度。
手机在移动时还会引起多普勒频移。
GSM射频测试介绍
±4.0
±5.0
±4.0
±5.0
±4.0
±5.0
±4.0
±5.0
±4.0
±5.0
±5.0 ±5.0
±6.0
±6.0
12
突发脉冲定时
上升沿10μs处≤XdBc，18μs 处≤-30dBc，28μs 处≤6dBc，下降沿与上升沿对称。平坦度≤±1dB
147 bits 542.8μs
13
14
调制频谱
接收机在其标称频率上存在一个无用的调制信号的情 况下，接收一个有用调制信号时其性能不低于给定指 标的能力。
25
-----GSM05.05 -for cochannel interference : C/Ic = 9 dB - for adjacent (200 kHz) interference : C/Ia1 = -9 dB - for adjacent (400 kHz) interference : C/Ia2 = -41 dB - for adjacent (600 kHz) interference : C/Ia3 = -49 dB
在DCS1800下，综测仪发送消息，强度为-96dBm，第一干扰信号未调 制频率高出载频800kHz，强度为-49dBm，第二干扰信号随机数调制频率 高出载频1600kHz，强度为-49dBm。
在DCS1800下，综测仪发送消息，强度为-98dBm，第一干扰信号未调 制频率低于载频800kHz，强度为-49dBm，第二干扰信号随机数调制频率 低于载频1600kHz，强度为-49dBm。
大多数接收机都要求信道内存在干扰信号时能够维持 规定的BER。对于GSM系统，这一参数测量如下：存 在衰落和GMSK调制干扰，同信道测试，信号大于灵 敏度20dB。数字调制信号功率设为高于接收机灵敏度 20dB，频率位于接收机通带中心，存在GMSK调制干 扰(在相同的频率)和经过衰落的特征。将此混合信号注 入接收机的天线端。将干扰信号功率设置为使接收机 的BER不超过接收机灵敏度规范的额定值。两个信号 的功率之差就是干扰比例。
GSM手机射频测试
GSM手机射频测试指导发射机指标及其测试2.1 发射载波峰值功率1、定义：指发射机载波功率在一个突发脉冲的有用信息比特时间上的平均值。
即对该载频时隙突发脉冲串的有用信息比特部分（即时隙中段突发的有用信息比特部分，对常规信道为 147比特，对允许接入信道（RACH）为 87 比特）测量的功率的平均值。
2、目的：如果发射功率在相应的级别达不到指标要求，会造成很难打出电话的毛病，即离基站近时容易打出而离基站远时不易打出困难，往往表现出发射时总是提示用户重拨号码。
如果发射功率在相应的级别超出指标的要求，一方面可以客服空中损耗，降低对接收机接收灵敏度的要求，但则会造成电池损耗大，待机时间短；另外扩大小区覆盖范围，引入邻道干扰。
则需测量发射机的载波输出功率是否符合 GSM 规范的指标。
3、测量：（1）、仪器连接如图一，点测或耦合测试；（2）、测试原理：手机发射部分由发射信号形成电路、功率放大电路、功率控制电路三个单元组成。
GSM 频段分为 124 个信道，功率级别为5－33dBm，即 LEVEL5-LEVEL19共15 个级别；DCS 频段分为 373 个信道（512－885），功率级别为0－30dBm，即 LEVEL0-LEVEL15共 15 个级别；每个信道有 15 个功率等级，测试时选上、中、下三个信道对每个功率等级进行测试，每个功率等级以 2dBm增减。
由于手机不断移动，手机和基站之间的距离在不断变化，因此手机的发射功率不是固定不变的，基站根据距离远近的不同向手机发出功率级别信号，手机收到功率级别信号后会自动调整自身的功率，离基站远时发射功率大，离基站近时发射功率小。
具体过程如下：手机中的数据存储器存放有功率级别表，当手机收到基站发出的功率级别要求时，在 CPU 的控制下，从功率表中调出相应的功率级别数据，经数／模转换后变成标准的功率电平值，而手机的实际发射功率经取样后也转换成一个相应的电平值，两个电平比较产生出功率误差控制电压，去调节发射机激励放大电路、预放、功放电路的放大量，从而使手机的发射功率调整到要求的功率级别上。
GSM测试基础
33 31 29 27 25 23 21 19 17 15 13 11 9 7 5
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
二、测试指标
频段与信道分配 GSM （P-GSM，标准的GSM）： 890－915MHz：手机发，基站收。简记为（MS→BX） 935－960MHz：基站发，手机收。简记为（BS→MX） E-GSM 频段，包含原有的标准GSM频段，另增加以下频率范围： 880－890MHz：手机发，基站收。 925－935MHz：基站发，手机收。 DCS1800频段 1710－1785MHz：手机发，基站收。 1805－1880MHz：基站发，手机收。 PCS1900频段 1850-1910MHz: 手机发，基站收。 1930-1990MHz: 基站发，手机收。
满足规范要求 满足规范要求
1.1.10
共信道抑制能力
正常条件 同上 满足规范要求
1.1.11
邻信道抑制能力 同上 满足规范要求
1．常规射 频测试
1.1.12
互调抑制能力 同上 满足规范要求
1.1.13
阻塞和杂散响应 同上 满足规范要求
1.1.14
AM抑制能力 同上
1.1.15
传导杂散发射
小于标准限值2dB
功率控制级 DCS
发射机载频峰 值 功率dBm 30 28 26 24 22 20 18 16 14 12 10 8 6 4 2 0
容限 一般测试条 件 ±2.0dB ±3dB ±3dB ±3dB* ±3dB ±3dB ±3dB ±3dB ±3dB ±4dB ±4dB ±4dB ±4dB ±4dB ±5dB ±5dB 极端测试条 件 ±2.5dB ±4dB ±4dB ±4dB* ±4dB ±4dB ±4dB ±4dB ±4dB ±5dB ±5dB ±5dB ±5dB ±5dB ±6dB ±6dB
GSM手机射频指标及测试
GSM手机射频指标及测试GSM（全球系统移动通信）手机是一种移动通信技术标准，它使用数字的、无线的通信方式，能够在全球范围内进行通信。
在实际应用中，GSM手机需要满足一定的射频指标，同时需要进行相应的测试来保证其正常运行。
本文将详细介绍GSM手机的射频指标以及相关测试。
GSM手机的射频指标包括发送功率、接收灵敏度、频谱纯净度、误码率等。
首先是发送功率，它指的是GSM手机在通话时发射的电功率。
根据GSM标准，GSM手机的最大发送功率应不超过2瓦，并且根据不同的环境需求可以进行相应的调整。
发送功率的测量主要通过功率传感器和功率计等设备进行。
接收灵敏度是指GSM手机在接收信号时所能接收到的最小电磁信号强度。
较高的接收灵敏度表明GSM手机可以在弱信号环境下保持通话质量，这对于用户在较远距离或信号不佳的地方使用手机非常重要。
接收灵敏度的测试主要依靠网路分析仪等专业仪器进行。
频谱纯净度是指GSM手机在发射信号时所产生的杂散频率、谐波等对其他无线设备造成的干扰程度。
频谱纯净度的测试是通过频谱分析仪等设备进行的，主要目的是确保GSM手机的发射信号不会对其他设备造成干扰，同时保证通信的稳定性。
误码率是指GSM手机在通信过程中所产生的误码比率。
误码率反映了GSM手机通话质量的稳定性，通常用10的负次方来表示。
误码率的测试主要使用误码率仪等设备进行，它们通过对接收到的信号进行分析，可以精确测量误码率。
为了确保GSM手机符合射频指标，需要进行一系列的测试。
这些测试主要包括发射功率、接收灵敏度、频谱纯净度、误码率等方面。
测试过程中需要使用到多种专业仪器，如功率传感器、功率计、网路分析仪、频谱分析仪、误码率仪等。
同时，测试应该覆盖不同的频率、功率、通话质量等条件。
根据测试结果，可以对GSM手机的射频性能进行评估，并根据需要进行相应的调整和改进。
总而言之，GSM手机的射频指标及测试是保证手机正常工作的重要环节。
通过对发送功率、接收灵敏度、频谱纯净度、误码率等指标进行测试，可以评估手机的性能，并依据测试结果进行相应的调整和改进。
