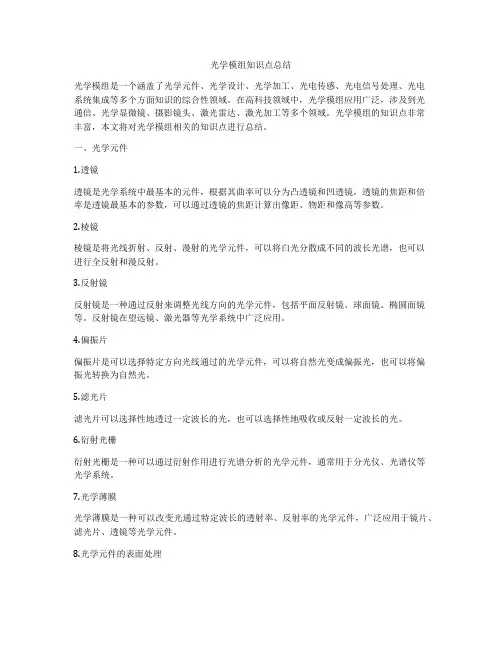

光学模组知识点总结光学模组是一个涵盖了光学元件、光学设计、光学加工、光电传感、光电信号处理、光电系统集成等多个方面知识的综合性领域。
在高科技领域中，光学模组应用广泛，涉及到光通信、光学显微镜、摄影镜头、激光雷达、激光加工等多个领域。
光学模组的知识点非常丰富，本文将对光学模组相关的知识点进行总结。
一、光学元件1.透镜透镜是光学系统中最基本的元件，根据其曲率可以分为凸透镜和凹透镜。
透镜的焦距和倍率是透镜最基本的参数，可以通过透镜的焦距计算出像距、物距和像高等参数。
2.棱镜棱镜是将光线折射、反射、漫射的光学元件，可以将白光分散成不同的波长光谱，也可以进行全反射和漫反射。
3.反射镜反射镜是一种通过反射来调整光线方向的光学元件，包括平面反射镜、球面镜、椭圆面镜等。
反射镜在望远镜、激光器等光学系统中广泛应用。
4.偏振片偏振片是可以选择特定方向光线通过的光学元件，可以将自然光变成偏振光，也可以将偏振光转换为自然光。
5.滤光片滤光片可以选择性地透过一定波长的光，也可以选择性地吸收或反射一定波长的光。
6.衍射光栅衍射光栅是一种可以通过衍射作用进行光谱分析的光学元件，通常用于分光仪、光谱仪等光学系统。
7.光学薄膜光学薄膜是一种可以改变光通过特定波长的透射率、反射率的光学元件，广泛应用于镜片、滤光片、透镜等光学元件。
8.光学元件的表面处理光学元件的表面处理包括抛光、镀膜、防刮花、防反射等工艺，是保证光学元件质量的关键。
二、光学设计1.光学系统的设计原理光学系统的设计原理主要包括光线追迹、光束传输、光学系统的布局、颗粒光学等多个方面的知识。
2.光学系统的优化光学系统的优化包括了光学系统的结构优化、元件参数的优化、光学系统的工作模式优化等多个方面的内容。
3.光学系统的仿真光学系统的仿真是借助计算机进行光学系统的模拟和分析，可以通过仿真对光学系统进行性能评估和改进。
4.光学系统的成像原理光学系统的成像原理是光学设计的核心内容，包括了像差、色差、成像质量、分辨率、变视角等多个方面的知识。
精密光学元组件产品分类精密光学元组件产品在光学系统中扮演着重要角色，这些产品包括光学元件、光学系统、光学仪器、光学传感器、光学测试设备、激光器件、光电探测器、光纤及光缆和光学材料等。
1、光学元件光学元件包括透镜、反射镜、棱镜、光栅、全息盘、窗口、光阑、滤光片、波片、偏振片、增透膜、减反膜等。
这些元件是光学系统的基本组成部分，用于实现光束的传输、调制、分离、聚焦、反射、折射等光学行为。
2、光学系统光学系统是指由多个光学元件组成的系统，用于实现特定的光学功能。
例如显微镜、望远镜、照相机、投影仪、光谱仪、干涉仪等都是常见的光学系统。
这些系统利用各种光学元件的不同组合，实现对光束的整形、放大、缩小、分束、合束、调制等复杂的光学行为。
3、光学仪器光学仪器是指利用光学原理进行测量或观察的设备。
例如放大镜、显微镜、望远镜、照相机、光谱仪、干涉仪等均属于光学仪器。
这些仪器广泛应用于科学研究和日常生活中，用于对微小物体的观察、对材料特性的测量以及对光谱的分析等。
4、光学传感器光学传感器是用于检测和测量光学信号的装置，它们利用光学原理来获取信息。
例如光电池、光电管、光电倍增管、光敏电阻、CCD等都是常见的光学传感器。
这些传感器广泛应用于光谱分析、物质检测、图像识别等领域，用于对光的强度、波长、相位等信息进行测量和识别。
5、光学测试设备光学测试设备是用于检测和测量光学元件或光学系统的性能的装置。
例如光度计、干涉仪、光谱分析仪、椭偏仪等都是常见的光学测试设备。
这些设备用于对光学元件的表面质量、折射率、吸收系数等进行测量，以及对光学系统的成像质量、光谱分辨率等进行评估。
6、激光器件激光器件是指产生激光的装置，例如激光器、放大器、激光调制器等。
这些器件利用原子或分子在特定能级间跃迁时释放出光子的原理，产生具有高度相干性、高强度和高方向性的激光束。
激光器件广泛应用于工业制造、医疗手术、通讯传输、科学研究等领域。
7、光电探测器光电探测器是用于检测光子并转换为电信号的装置。
光学元器件分类光学元器件是光学系统中的重要组成部分，广泛应用于光通信、光电子技术、光学传感器等领域。
按照其功能和特性的不同，光学元器件可以分为几大类。
一、光源类光源是光学系统中产生光的装置，常见的光源包括激光器、LED、激光二极管等。
其中，激光器是一种将电能转化为光能的器件，具有高亮度、高单色性和方向性好的特点，广泛应用于光通信、材料加工、医疗美容等领域。
LED作为一种半导体光源，具有体积小、寿命长、能耗低等优点，在照明、显示、信息传输等方面有着广泛的应用。

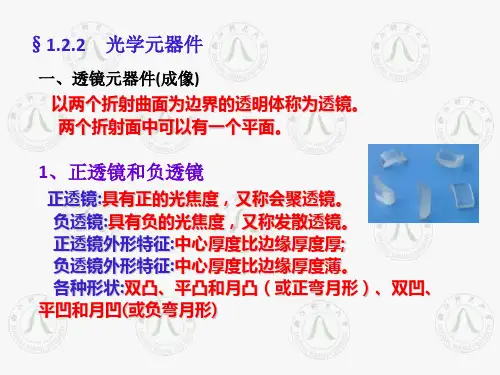

二、光学透镜类光学透镜是光学系统中最常见的元器件之一，主要用于光线的聚焦和分散。
根据透镜的形状和功能，可以分为凸透镜和凹透镜。
凸透镜可以使光线会聚，常用于放大物体、成像等应用；凹透镜则可以使光线发散，常用于矫正近视眼镜、分散光线等应用。
透镜在光学系统中起到了至关重要的作用，能够改变光线的传播方向和光线的特性，使其成为光学系统中不可或缺的元素。
三、光学滤波器类光学滤波器是一种能够选择性地透过或反射特定波长的光的器件。
根据其工作原理和结构特点，光学滤波器主要分为吸收滤光器、干涉滤光器和衍射滤光器。
吸收滤光器通过选择性吸收特定波长的光来实现滤波效果，常用于光学系统中的滤光片、滤光镜等元件；干涉滤光器则是利用薄膜的干涉效应来实现滤光功能，广泛应用于光学仪器中的滤光器、分光镜等元件；衍射滤光器则是利用衍射原理实现滤光效果，常用于光学显微镜中的滤光镜、彩色滤光片等元件。
四、光学分束器类光学分束器是一种能够将入射光线按照一定比例分割成多个光束的元器件。
常见的光学分束器包括分光镜、棱镜和光栅等。
分光镜是利用光的反射和折射原理，将入射光线分割成反射光和透射光的元件，常用于光学系统中的光路分割和信号检测等应用；棱镜是利用光的色散效应，将入射光线按照波长分割成不同的光束，常用于光谱仪、分光计等光学仪器中；光栅则是利用光的衍射效应，将入射光线按照一定的角度分割成多个光束，常用于激光干涉仪、光栅光谱仪等应用。

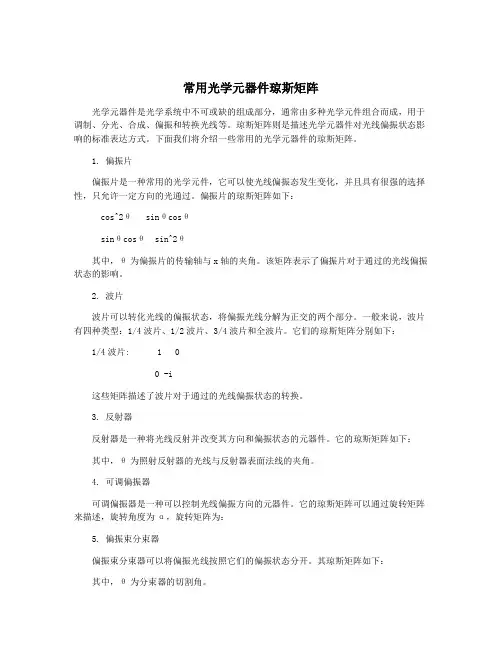

常用光学元器件琼斯矩阵
光学元器件是光学系统中不可或缺的组成部分，通常由多种光学元件组合而成，用于调制、分光、合成、偏振和转换光线等。
琼斯矩阵则是描述光学元器件对光线偏振状态影响的标准表达方式。
下面我们将介绍一些常用的光学元器件的琼斯矩阵。
1. 偏振片
偏振片是一种常用的光学元件，它可以使光线偏振态发生变化，并且具有很强的选择性，只允许一定方向的光通过。
偏振片的琼斯矩阵如下：
⎡cos^2θ sinθcosθ⎡
⎡sinθcosθ sin^2θ ⎡
其中，θ为偏振片的传输轴与x轴的夹角。
该矩阵表示了偏振片对于通过的光线偏振状态的影响。
2. 波片
波片可以转化光线的偏振状态，将偏振光线分解为正交的两个部分。
一般来说，波片有四种类型：1/4波片、1/2波片、3/4波片和全波片。
它们的琼斯矩阵分别如下：
1/4波片: ⎡1 0 ⎡
⎡0 -i ⎡
这些矩阵描述了波片对于通过的光线偏振状态的转换。
3. 反射器
反射器是一种将光线反射并改变其方向和偏振状态的元器件。
它的琼斯矩阵如下：
其中，θ为照射反射器的光线与反射器表面法线的夹角。
4. 可调偏振器
可调偏振器是一种可以控制光线偏振方向的元器件。
它的琼斯矩阵可以通过旋转矩阵来描述，旋转角度为α，旋转矩阵为：
5. 偏振束分束器
偏振束分束器可以将偏振光线按照它们的偏振状态分开。
其琼斯矩阵如下：
其中，θ为分束器的切割角。
光学元器件的英语摘要：1.光学元器件的定义和重要性2.光学元器件的英语表达3.常见光学元器件及其英文名称4.光学元器件在英语中的应用实例正文：光学元器件的英语是"optical components"，它是指用于光学系统和仪器中的各种元件，包括透镜、反射镜、光栅、光纤等。
光学元器件在现代科技领域中具有举足轻重的地位，被广泛应用于通讯、医疗、科研、军事等多个领域。
常见的光学元器件及其英文名称如下：1.透镜(Lens)：它是一种透明的玻璃或塑料片，能够使光线聚焦或发散。
2.反射镜(Mirror)：它是一种能够反射光线的平面镜或曲面镜。
3.光栅(Grating)：它是一种具有规则条纹的光学元件，能够使光线发生衍射。
4.光纤(Fiber)：它是一种用玻璃或塑料制成的细丝，能够传输光线。
光学元器件在英语中的应用实例也非常广泛。
例如，在光学仪器的使用说明书中，我们会看到"install the optical components carefully"（仔细安装光学元器件）这样的表述。
在学术论文中，也会用到"study the optical properties of the components"（研究光学元器件的光学性质）这样的表述。
在科技新闻报道中，我们也会看到"advanced optical components"（先进光学元器件）这样的表述。
总的来说，光学元器件的英语是"optical components"，它是指用于光学系统和仪器中的各种元件，包括透镜、反射镜、光栅、光纤等。
光学元器件分类光学元器件是指用于控制、调节、转换和操控光信号的器件。
根据其功能和性质的不同，光学元器件可以分为光源器件、光电探测器、光调制器和光传输器件等几大类。
一、光源器件光源器件是产生光信号的器件，常见的有激光器和发光二极管（LED）。
激光器是一种产生高强度、单色、相干光的器件。
其工作原理是通过激发介质中的原子或分子，使其处于高能级，然后通过受激辐射产生一束相干光。
激光器广泛应用于通信、材料加工、医疗和科学研究等领域。
发光二极管是一种将电能直接转换为光能的器件。
其工作原理是通过正向偏置电压驱动半导体结，使其发生复合辐射，产生光信号。
发光二极管在照明、显示、通信等领域有着广泛的应用。
二、光电探测器光电探测器是将光信号转换为电信号的器件，常见的有光电二极管（PD）和光电倍增管（PMT）。
光电二极管是一种将光能转换为电能的器件。
其工作原理是通过光照射到PN结上，产生光电效应，使得光电二极管产生电流。
光电二极管广泛应用于光通信、光测量和光电子学等领域。
光电倍增管是一种利用光电效应和倍增效应将弱光信号放大的器件。
其工作原理是通过光电效应将光信号转换为电信号，然后通过倍增效应将电信号放大。
光电倍增管在光谱分析、核物理实验和夜视仪器等领域有着重要的应用。
三、光调制器光调制器是一种能够调节光信号的器件，常见的有电吸收调制器（EAM）和电光调制器（EOM）。
电吸收调制器是一种利用光吸收效应调节光信号的器件。
其工作原理是通过改变电场引起光吸收系数的变化，从而实现对光信号的调制。
电吸收调制器广泛应用于光通信和光传输系统中。
电光调制器是一种利用光的电光效应调节光信号的器件。
其工作原理是通过改变电场引起折射率的变化，从而实现对光信号的调制。
电光调制器在光通信和光传输系统中具有重要的作用。
四、光传输器件光传输器件是用于控制和传输光信号的器件，常见的有光纤和光波导器件。
光纤是一种能够传输光信号的光导波结构。
其工作原理是通过光的全反射效应使光信号在光纤中传输。
微光学器件总结微光学器件是指尺寸在微米到毫米级别的光学元件，其尺寸比传统光学器件小很多。
微光学器件利用了微纳加工技术，将光学器件的功能集成到微米尺寸的芯片中，具有小型化、集成化、高效率、低成本等特点。
本文将对常见的微光学器件进行总结，并探讨其应用前景。
1.微透镜阵列微透镜阵列是由多个微米级透镜按照特定排列方式组成的器件。
微透镜阵列可以用于成像、光纤耦合、光束整形等应用。
其中最常见的应用是在光学通信中，用于实现光纤耦合。
微透镜阵列可以将光纤的发射光束聚焦到光学芯片上，实现更高的能量传输效率和数据传输速率。
2.微波导微波导是一种用于在微米尺度内导引和控制光的器件。
它可以实现光的折射、反射、干涉等光学效应，在光学通信和光学信息处理中有着广泛的应用。
微波导的设计和制备需要考虑光的传输特性、损耗、模式匹配等问题，同时还需要考虑光的极化、色散、非线性效应等问题。
3.微光栅微光栅是一种微米级的光学元件，通过在材料上制备周期性的结构，实现对光的衍射和干涉效应。
微光栅可以用于光谱分析、波长选择、激光衍射、光波前调制等应用。
其中最重要的应用之一是光纤传感，通过在光纤表面制备微光栅，可以实现对光纤周围介质的物理和化学参数的高灵敏度检测。
4.微反射镜微反射镜是一种微米级的光反射元件，能够在微米尺度上改变光的传播方向。
微反射镜可以用于光学交换、光学缆路、可调光学器件等应用。
其中最常见的应用是在光学芯片中，通过微反射镜的控制，实现光的路由和调制，从而实现光学信号的处理和传输。
5.微滤波器微滤波器是一种用于选择性地传递或屏蔽特定波长光的器件。
微滤波器可以用于光谱分析、波长分复用、信号处理等应用。
微滤波器的制备通常采用光刻、薄膜沉积等技术，可以制备出高精度、低损耗的滤波器。
6.微极化器件微极化器件是一种用于控制光的偏振状态的器件，可以实现对光的偏振调制、偏振选择等功能。
微极化器件可以用于光通信、光调制、光传感等应用。
常见的微极化器件包括偏振分束器、偏振转换器、偏振控制器等。
中国光学元器件产业全分析光学元器件是一类非常重要的电子元器件，广泛应用于通信、医疗、工业、军事等领域。
在中国的光学元器件产业中，主要包括光电子元器件、光学传感器、光学通信器件等。
光电子元器件是光电转换器件的统称，包括光电二极管、光电三极管、光电晶体管等。
这些元器件主要用于光电转换，将光信号转换为电信号或将电信号转换为光信号。
在中国，光电子元器件产业发展较为迅速，尤其在LED领域取得了较大突破。
中国的光电子元器件企业数量众多，技术实力不断提升，产品质量也在不断改善。
随着人们对绿色环保产品的需求增加，光电子元器件市场前景非常广阔。
光学传感器是一类能够将光信号转换为电信号的元器件，主要应用于光学测量、自动化控制以及环境监测等领域。
中国的光学传感器产业起步较晚，但近年来取得了快速发展。
随着物联网、智能制造等新兴产业的兴起，光学传感器市场需求不断增加。
中国的光学传感器企业在技术研发、产品制造等方面不断创新，取得了一定的市场份额。
光学通信器件是光纤通信系统中的重要组成部分，主要包括光纤连接器、光纤适配器、光纤集线器等。
中国的光学通信器件产业非常发达，拥有众多世界知名的光学通信器件制造企业，市场份额较大。
随着全球范围内光纤通信的普及，中国光学通信器件市场需求也在逐年增长。
总体而言，中国的光学元器件产业发展较快，市场规模不断扩大。
中国的光学元器件企业不断加大技术研发和创新力度，提高产品质量，提升竞争力。
同时，光学元器件产业在推动其他相关产业发展方面具有重要作用，促进了整个科技创新和经济发展的进程。
然而，中国的光学元器件产业也面临一些挑战。
首先，技术水平相对落后，与国际先进水平还有一定的差距。
其次，企业竞争激烈，市场份额分散，导致行业整体效益不高。
最后，市场需求不断变化，需要企业不断进行技术创新和产品升级，以满足市场需求。
因此，为了进一步发展光学元器件产业，中国需要加大对技术研发的投入，提高自主创新能力。
同时，加强企业之间的合作，实现资源共享和优势互补，提升整体竞争力。
