1．大地电磁测深应用范围、面临问题及解决方法大地电磁测深（MT ）已成功的应用于油气田勘探、矿产资源勘查、地热资源调查、工程勘察、地壳和上地幔深部地质构造的研究中，取得了明显的地质效果，已成为这些领域的主要应用手段之一。

但由于天然电磁场某些频段振幅弱（图1）、某些地区工频信号及谐波干扰又很强（图2），导致信噪比低，使某些频点的视电阻率和相位值失真。

另一方面，在传统的MT 方法中都是在频带的每个量级中取8-12个目标频率计算视电阻率和相位值，然后将其连成曲线。

由于频点稀可能使某些薄层被圆滑掉了，降低了MT 法的分辨能力。

德国Metronix 公司研发的GMS-07e 综合大地电磁仪所携带的Mapros 数据处理软件成功的解决了上述的两个难题，显著提高了MT 法的应用效果。

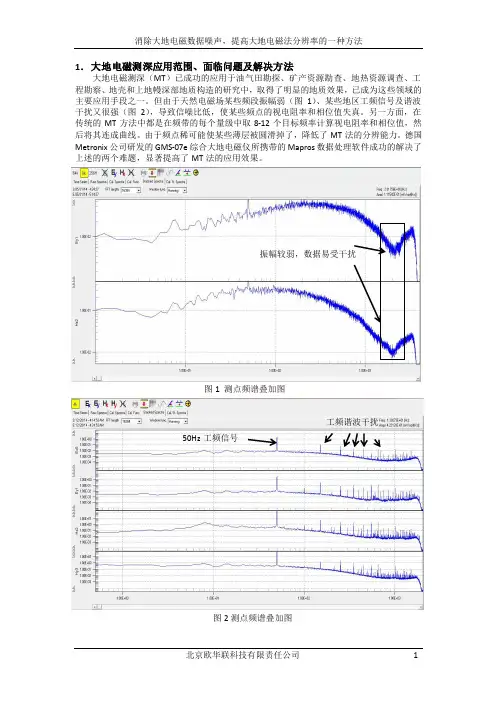

`图2测点频谱叠加图50Hz 工频信号 工频谐波干扰 图1 测点频谱叠加图振幅较弱，数据易受干扰2．抑制工频信号及谐波干扰德国metronix 公司研发的综合大地电磁仪GMS-07e 是目前最先进的频率域电磁法勘探仪器，它采集的是天然电磁场时间域信号，而反映地下电性结构的视电阻率和相位值是在频率域中求得的，因此需通过傅里叶变换将时间域信号转换成频率域信号。

若数据采集时存在工频干扰，它也会记录到采集的数据中。

由于工频信号不满足平面电磁波垂直入射的条件，导致视电阻率和相位值失真。

为了抑制工频干扰，在Mapros 预处理软件中可调节目标频率的窗口宽度，避开工频信号及其谐波对数据的干扰，可极大程度的提高数据信噪比，从而提高观测精度。

Mapros 不仅可以通过筛选时间序列、改变目标频率窗口宽度避开噪声频率，而且也可以自定义输出频点个数提高大地电磁法的分辨率。

现举例如下：为了比较目标频率窗口宽度的选择对数据质量的影响，在其他处理参数相同的前提下，对同一频谱数据采用不同窗口宽度计算视电阻率和相位值，其中窗口宽度公式为2f t C r /π，f t 为目标频率，C r 为parzen 半径。
