24种海绵城市设计措施全图解海绵城市，指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的“弹性”，下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。
海绵城市建设遵循生态优先等原则，将自然途径与人工措施相结合，在确保城市排水防涝安全的前提下，最大限度地实现雨水在城市区域的积存、渗透和净化，促进雨水资源的利用和生态环境保护。
一、城市住宅区海绵策略随着城市居住用地面积不断增加，城市自然地表被居住区域的不透水硬质材料替代，雨水自然下渗、净化和收集面临很大挑战。
住宅区的景观用地应考虑结合海绵城市设计方法，在有限的绿化面积里，采用下渗、滞留、净化的策略，缓解城市居住区洪涝灾害。
1、传统住宅区——宅间雨水花园传统住宅区中的绿地可以改造成下沉式宅间雨水花园，用来收集周边硬质铺装的雨水。
2、传统住宅区——停车场雨水花园传统住宅区中的停车场可以改造成透水植草砖生物滞留带，用来收集周围雨水。
3、传统住宅区——活动场地传统住宅区中的树池可以改造成滞留式生态树池，用来收集开放场地中的雨水。
4、传统住宅区——宅间道路传统住宅区中的宅间道路和绿化带可以改造成透水路面和生物滞留池，用来收集道路上的雨水，避免路面雨水沉积对居民生活造成影响。
5、传统住宅区——车行道传统住宅区中的车行道考虑机动车荷载，一般不建议使用透水路面，而是利用道路两侧绿化带收集、消纳路面雨水径流。
6、新型住宅区——地库顶板小区园路7、新型住宅区——地库顶板小区广场高层住宅区中的硬质广场可以结合透水铺装、排水明沟及生物滞留设施，设计成一个集收集、净化、储存雨水于一体的良性循环系统。
8、新型住宅区——地库顶板小区绿地二、绿色屋顶海绵策略雨洪来临时，建筑屋顶产生的径流是导致城市内涝的重要原因之一。
因此，将城市的建筑屋顶改造为绿色屋顶能有效缓解城市雨水径流压力。
一方面，通过海绵城市结构来收集、储存雨水，并利用雨水进行浇灌，可以节省各种能耗；另一方面，绿色屋顶将形成良好的城市景观，提升城市的整体绿化率。
24种海绵城市设计措施全图解标签：景观实景景观设计海绵城市一、城市住宅区海绵策略随着城市居住用地面积不断增加，城市自然地表被居住区域的不透水硬质材料替代，雨水自然下渗、净化和收集面临很大挑战。
住宅区的景观用地应考虑结合海绵城市设计方法，在有限的绿化面积里，采用下渗、滞留、净化的策略，缓解城市居住区洪涝灾害。
1、传统住宅区——宅间雨水花园传统住宅区中的绿地可以改造成下沉式宅间雨水花园，用来收集周边硬质铺装的雨水。
2、传统住宅区——停车场雨水花园传统住宅区中的停车场可以改造成透水植草砖生物滞留带，用来收集周围雨水。
3、传统住宅区——活动场地传统住宅区中的树池可以改造成滞留式生态树池，用来收集开放场地中的雨水。
4、传统住宅区——宅间道路传统住宅区中的宅间道路和绿化带可以改造成透水路面和生物滞留池，用来收集道路上的雨水，避免路面雨水沉积对居民生活造成影响。
5、传统住宅区——车行道传统住宅区中的车行道考虑机动车荷载，一般不建议使用透水路面，而是利用道路两侧绿化带收集、消纳路面雨水径流。
6、新型住宅区——地库顶板小区园路7、新型住宅区——地库顶板小区广场高层住宅区中的硬质广场可以结合透水铺装、排水明沟及生物滞留设施，设计成一个集收集、净化、储存雨水于一体的良性循环系统。
8、新型住宅区——地库顶板小区绿地二、绿色屋顶海绵策略雨洪来临时，建筑屋顶产生的径流是导致城市内涝的重要原因之一。
因此，将城市的建筑屋顶改造为绿色屋顶能有效缓解城市雨水径流压力。
一方面，通过海绵城市结构来收集、储存雨水，并利用雨水进行浇灌，可以节省各种能耗；另一方面，绿色屋顶将形成良好的城市景观，提升城市的整体绿化率。
绿色屋顶策略中，表面种植绿色植被，用以吸收雨洪期间多余的雨水径流，通过植物根系净化过滤，将雨水收集到雨水桶进行存储回用；绿色屋顶底层有轻质土层、防根系穿透层、排水层以及防水层等多层结构保护，同时能保护建筑表层，多样植物搭配的绿色植被层可以吸收建筑热量，缓解城市热岛效应。
海绵城市设计（一）、海绵城市概况1、海绵城市理念海绵城市建设理念是指通过加强城市规划建设管理，充分发挥建筑、道路和绿地、水系等生态系统对雨水的吸纳、蓄渗和缓释作用，有效控制雨水径流，实现自然积存、自然渗透、自然净化的城市发展方式。
图1-1 海绵城市年径流总量控制率概念示意图海绵城市建设统筹低影响开发雨水系统、城市雨水管渠系统及超标雨水径流排放系统。
低影响开发雨水系统可以通过对雨水的渗透、储存、调节、转输与截污净化等功能，有效控制径流总量、径流峰值和径流污染；城市雨水管渠系统即传统排水系统，应与低影响开发雨水系统共同组织径流雨水的收集、转输与排放。
超标雨水径流排放系统，用来应对超过雨水管渠系统设计标准的雨水径流，一般通过综合选择自然水体、多功能调蓄水体、行泄通道、调蓄池、深层隧道等自然途径或人工设施构建。
以上三个系统并不是孤立的，也没有严格的界限，三者相互补充、相互依存，是海绵城市建设的重要基础元素。
海绵城市建设将“渗”、“滞”、“蓄”、“净”、“用”、“排”融为一体，建立尊重自然、顺应自然的低影响开发模式，是系统解决水安全、水资源和水环境等问题的有效措施。
自然渗透：恢复生态、自然循环；变城市不透硬化铺装为生态透水铺装，在保证其使用功能的前提下，减少路面径流压力，最大限度实现自然模式的水循环。
自然存积：削峰调蓄、控制径流；生态透水铺装结合雨洪调蓄设施，削峰减排，控制径流。
自然净化：减少污染、改善水质；雨水通过土壤自然渗透、净化，截留路面污染物，减少泥沙混入雨水进入自然水体。
基于低影响开发的道路雨水系统是指由花坛、绿地、草沟等开放式绿色基础设施和传统排水管网相互关联的雨水利用排放系统，能够以贴近自然的方式对地面雨水径流的量和质进行控制和处理从而降低内涝风险、控制径流面源污染和保护地表水环境。
2、道路低影响开发规划设计指引表1-1 道路低影响开发规划设计指引表机动车路面非机动车道路面（人行道、自行车道）道路附属绿地路牙排水系统适宜路段可试验采用多孔沥青路面或透水型混凝土路面。

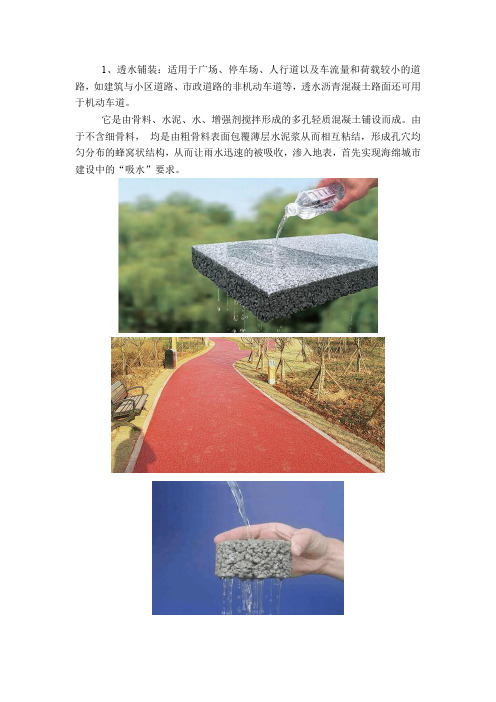

1、透水铺装：适用于广场、停车场、人行道以及车流量和荷载较小的道路，如建筑与小区道路、市政道路的非机动车道等，透水沥青混凝土路面还可用于机动车道。
它是由骨料、水泥、水、增强剂搅拌形成的多孔轻质混凝土铺设而成。
由于不含细骨料，均是由粗骨料表面包覆薄层水泥浆从而相互粘结，形成孔穴均匀分布的蜂窝状结构，从而让雨水迅速的被吸收，渗入地表，首先实现海绵城市建设中的“吸水”要求。
2、绿色屋顶：暴雨时减少雨水地表径流量，改善雨洪来临排水管道的承受压力；屋顶植物的蒸腾作用能吸收粉尘、净化雨水污染物、改良空气和水质环境；为建筑穿上绿色外衣，从而吸收建筑热量，减轻城市的热岛效应；吸引昆虫鸟类加入，增加生物多样性。
3、下凹式绿地：可广泛应用于城市建筑与小区、道路、绿地和广场内。
在城市小区建设中采用下凹式绿地对于增加雨水蓄渗和地下水补给量、削减暴雨径流的峰值及减少小区绿地灌溉用量等方面都具有十分重要的意义。
具有一定的调蓄容积，且可用于调蓄和净化径流雨水的绿地，包括生物滞留设施、渗透塘、湿塘、雨水湿地、调节塘等。
4、生物滞留设施（雨水花园）：主要适用于建筑与小区内建筑、道路及停车场的周边绿地，以及城市道路绿化带等城市绿地内。
在地势较低的区域，通过植物、土壤和微生物系统蓄渗、净化径流雨水的设施。
5、渗透塘：渗透塘是一种用于雨水下渗补充地下水的洼地，具有一定的净化雨水和削减峰值流量的作用。
6、渗井：主要适用于建筑与小区内建筑、道路及停车场的周边绿地内。
7、湿塘：湿塘适用于建筑与小区、城市绿地、广场等具有空间条件的场地。
湿塘指具有雨水调蓄和净化功能的景观水体，雨水同时作为其主要的补水水源。
湿塘有时可结合绿地、开放空间等场地条件设计为多功能调蓄水体，即平时发挥正常的景观及休闲、娱乐功能，暴雨发生时发挥调蓄功能，实现土地资源的多功能利用。
8、雨水湿地：雨水湿地适用于具有一定空间条件的建筑与小区、城市道路、城市绿地、滨水带等区域。
雨水湿地利用物理、水生植物及微生物等作用净化雨水，是一种高效的径流污染控制设施。
惠州市海绵城市示范区建设方案
图集
2017年3月
图纸目录
图纸编号图名数量
1 示范区区位图 1
2 示范区下垫面用地分析图 1
3 示范区高程坡度分析图 1
4 示范区建设分区图 1
5 示范区重点建设项目分布图 1
6 居住小区典型设计图-金山湖花园2区 2
7 居住小区典型设计图-金山湖花园3区 3
8 公共建筑典型设计图-河南岸汽车站 1
9 公共建筑典型设计图-河南岸中心小学 4
10 市政道路典型设计平面及断面图 4
11 市政道路典型设计大样图 5
12 金山湖公园典型海绵设计图 2
13 金山湖景观改造总平面布置图 1
14 示范区新建雨水管网平面布置图 1
15 示范区新建污水管网平面布置图 1
16 示范区海绵城市建设图则25
I 修复改进区
A-A 断面
A B-
B 断面
B
B
C-C 断面
C
C。
海绵城市，指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的“弹性”，下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。
海绵城市建设遵循生态优先等原则，将自然途径与人工措施相结合，在确保城市排水防涝安全的前提下，
最大限度地实现雨水在城市区域的积存、渗透和净化，促进雨水资源的利用和生态环境保护。
一、城市住宅区海绵策略
随着城市居住用地面积不断增加，城市自然地表被居住区域的不透水硬质材料替代，雨水自
然下渗、净化和收集面临很大挑战。
住宅区的景观用地应考虑结合海绵城市设计方法，在有限的绿化面积里，采用下渗、滞留、
净化的策略，缓解城市居住区洪涝灾害。
1、传统住宅区——宅间雨水花园
传统住宅区中的绿地可以改造成下沉式宅间雨水花园，用来收集周边硬质铺装的雨水。
2、传统住宅区——停车场雨水花园
传统住宅区中的停车场可以改造成透水植草砖生物滞留带，用来收集周围雨水。
3、传统住宅区——活动场地
传统住宅区中的树池可以改造成滞留式生态树池，用来收集开放场地中的雨水。
4、传统住宅区——宅间道路
传统住宅区中的宅间道路和绿化带可以改造成透水路面和生物滞留池，用来收集道路上的雨水，避免路面雨水沉积对居民生活造成影响。
5、传统住宅区——车行道
传统住宅区中的车行道考虑机动车荷载，一般不建议使用透水路面，而是利用道路两侧绿化
带收集、消纳路面雨水径流。
6、新型住宅区——地库顶板小区园路
7、新型住宅区——地库顶板小区广场
高层住宅区中的硬质广场可以结合透水铺装、排水明沟及生物滞留设施，设计成一个集收集、净化、储存雨水于一体的良性循环系统。
8、新型住宅区——地库顶板小区绿地
二、绿色屋顶海绵策略
雨洪来临时，建筑屋顶产生的径流是导致城市内涝的重要原因之一。
因此，将城市的建筑屋顶改造为绿色屋顶能有效缓解城市雨水径流压力。
一方面，通过海绵城市结构来收集、储存雨水，并利用雨水进行浇灌，可以节省各种能耗；另一方面，绿色屋顶将形成良好的城市景观，提升城市的整体绿化率。
绿色屋顶策略中，表面种植绿色植被，用以吸收雨洪期间多余的雨水径流，通过植物根系净化过滤，将雨水收集到雨水桶进行存储回用；绿色屋顶底层有轻质土层、防根系穿透层、排水层以及防水层等多层结构保护，同时能保护建筑表层，多样植物搭配的绿色植被层可以吸收建筑热量，缓解城市热岛效应。
1、开敞型绿色屋顶
绿色屋顶设计有基本结构层，同时屋面坡度大于2度，以有效汇聚、收集雨水。
2、密集型绿色屋顶
密集型绿色屋顶荷载承受能力较高，能够种植覆土较高的乔木、灌木，打造景观体验丰富的
屋顶花园。
3、低荷载坡屋顶
屋顶结构顶板荷载不能满足绿色屋顶结构和植物荷载，其坡度较大，绿色屋顶结构容易滑落，抗风性较低，不能实施绿色屋顶。
雨洪期间雨水排放至建筑周边，增加内涝风险，雨水浸泡
危害建筑地基。
坡屋顶长期受到雨水冲刷，屋檐、屋脊结构损坏，加剧建筑老化。
可以增加屋檐排水槽、雨水管、雨水桶等结构，组成坡屋顶雨水收集系统。
三、城市道路海绵策略
目前，我国正处在城市化快速发展的关键时期，城市不透水面积急剧增加。
城市道路作为城市主要不透水下垫面之一，占建设用地的比例超过了30%。
与此同时，传统管道排水方式导致道路排涝压力大、路面污染严重等突出问题，难以满足现代城市建设对生态环境的需求。
城市道路运用海绵城市设计策略，在收集利用道路雨水径流、污染排放等方面可产生巨大的经济、生态和美学效益。
1、生态树池
树池的标高一般比路面低一些，用以收集、初步过滤雨水径流。
就行道树而言，一系列连贯的树池可以被设计成潜在的收水装置，最大限度地发挥收集、过滤雨水径流的作用。
2、生物滞留池
生物滞留池是一种窄的、线性的、配置丰富景观植物、具有规则形状（常为长方形或正方形）的下凹式景观空间，具有垂直的池壁和平缓的纵向坡。
3、道路渗井
在空间极为受限的邻里街道，因为没有有利条件设置生物滞留设施，通常采用设置渗井的方式来实现海绵城市。
4、道路中心隔离带
道路中心绿化作为常见的道路绿化形式，在海绵城市建设上有很大的潜在利用价值。
道路两侧的滞留池和中心绿化在本来没有联系的情况下，结合道路横坡的现状，可整合为一个新的排水绿化生态系统，是一个可以用来应对道路积水的新策略。
5、立体交通
采用入水口初期弃流、入水口拦截装置、高架下滞留池设计等方式。
6、生态停车场
生态停车场是一种具备环保、低碳功能的停车场，具有高绿化、高承载的特点，同时使用年限也长于传统停车场，生态停车场可与生物滞留池及植草沟结合设计。
四、城市公园绿地海绵策略
把城市公园绿地中的海绵设施连成系统能够有效传输和消纳雨水，在强降雨时能有条理进行处理、消化雨水径流，同时层级净化雨水径流中的污染物。
在收集绿地周边区域雨水时，若植草沟不能直接引流，可以通过设计地下管道，引流至绿地公园进行雨水消纳，地下管道与海绵设施相互结合。
1、城市公园道路
2、雨水花园
3、大型下凹绿地
4、斑块绿地
五、大面积硬质场地海绵策略
现存硬质场地基本为灰色建筑，土壤经反复夯实硬化，几乎丧失透水性能。
常规硬质工程雨水管理，并未对雨水有害后果做出相关回应，排放方式仅是简单地将污染问题从一个地方转移到另一个地方。
根据海绵城市相关理论，城市内部大面积硬质场地在暴雨期间，应有效解决快速排水问题，减少地表径流，在一定情况下，增加净水与蓄水功能，增加生态效益。
