(完整word版)洁净室FFU控制系统

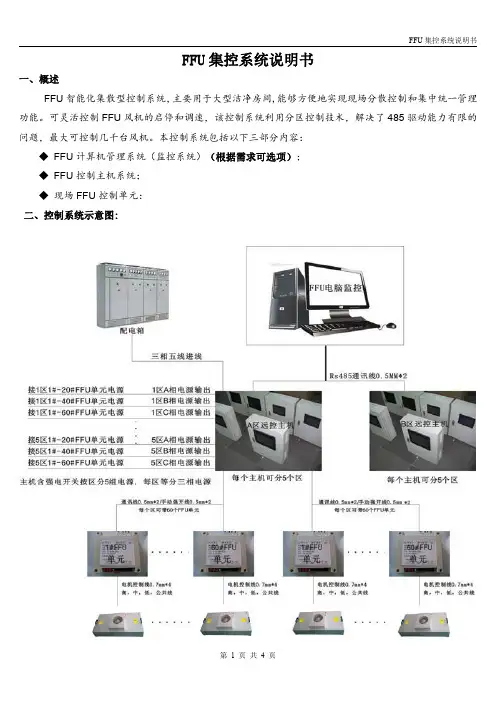

FFU集控系统说明书一、概述FFU智能化集散型控制系统，主要用于大型洁净房间,能够方便地实现现场分散控制和集中统一管理功能。

可灵活控制FFU风机的启停和调速，该控制系统利用分区控制技术，解决了485驱动能力有限的问题，最大可控制几千台风机。

本控制系统包括以下三部分内容：◆FFU计算机管理系统（监控系统）（根据需求可选项）；◆FFU控制主机系统；◆现场FFU控制单元：二、控制系统示意图:三、计算机系统（根据需求可选项）计算机由专业FFU监控软件组成，软件分主界面与分界面，主界面显示FFU系统分布图和分区图，主界面可直接控制分区开关机，点击主界面可进入分界面，从而查看每个分区的FFU状态，并控制每台FFU控制单元。

四、控制主机系统（必选项）FFU主机控制器是FFU集控系统的核心控制器，采用触摸屏显示，实现远距离对FFU的监控和调节，可以对每个FFU控制单元进行设置与控制，并向计算机发送与接收信号，当系统配置没有计算机或计算机处于关机状态时，FFU控制主机可独立完成对整个系统的设置与控制。

五、产品具有如下特点（1）能够方便的实现FFU多台、分区控制FFU的启停和调速功能；（2）能够对任意一台FFU的工作电流进行监测，以判断是否空载及过载故障；（3）可对某一区风机数量进行设置(每个区最大带60个控制单元)；（4）对整个洁净室的某一台风机运行状态进行查询；（5）过载保护功能：当发生过载时，自动远程报警；（6）当电脑处于待机状态时，FFU主机可以独立控制系统工作。

六、主机控制面板意示图七、主机功能1.主机可分五个区;2.主机可对各区FFU开机/关机/值机功能;3.查循设定FFU风速功能；4.报警自动提示功能;5.参数设定功能;八、FFU控制单元FFU控制单元以单片机为核心处理器来实现控制功能，是FFU的终端控制器，一台FFU单元模块控制一台FFU或并联控制二台FFU。

FFU控制单元能够实现以下控制功能：（1）通过主机控制每台FFU的启停和调速；（2）可实现远程集中控制和故障诊断：（3）每个控制单元模块有一个可设定ID地址（4）具有过载和空载报警功能：过载和空载时，提示FFU控制单元报警。

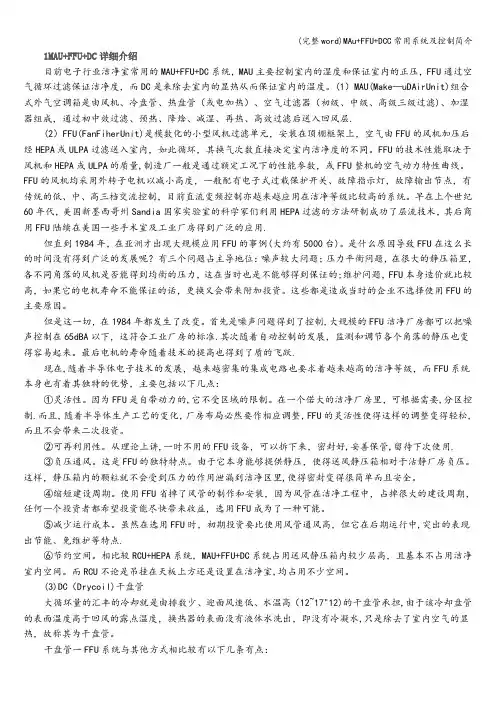

1MAU+FFU+DC详细介绍‎目前电子行业‎洁净室常用的‎M AU+FFU+DC系统，MAU主要控‎制室内的湿度‎和保证室内的‎正压，FFU通过空‎气循环过滤保‎证洁净度，而DC是来除‎去室内的显热‎从而保证室内‎的温度。

(1)MAU(Make—uDAirU‎n it)组合式外气空‎调箱是由风机‎、冷盘管、热盘管(或电加热)、空气过滤器(初级、中级、高级三级过滤‎)、加湿器组成，通过初中效过‎滤、预热、降焓、减湿、再热、高效过滤后送‎入回风层。

(2)FFU(FanFih‎e rUnit‎)是模数化的小‎型风机过滤单‎元，安装在顶棚框‎架上，空气由FFU‎的风机加压后‎经HEPA或‎U LPA过滤‎送入室内，如此循环，其换气次数直‎接决定室内洁‎净度的不同。

FFU的技术‎性能取决于风‎机和HEPA‎或ULPA的‎质量，制造厂一般是‎通过额定工况‎下的性能参数‎，或FFU整机‎的空气动力特‎性曲线。

FFU的风机‎均采用外转子‎电机以减小高‎度，一般配有电子‎式过载保护开‎关、故障指示灯，故障输出节点‎，有传统的低、中、高三档交流控‎制，目前直流变频‎控制亦越来越‎应用在洁净等‎级比较高的系‎统。

早在上个世纪‎6O年代，美国新墨西哥‎州Sandi‎a国家实验室‎的科学家们利‎用HEPA过‎滤的方法研制‎成功了层流技‎术，其后商用FF‎U陆续在美国‎一些手术室及‎工业厂房得到‎广泛的应用。

但直到198‎4年，在亚洲才出现‎大规模应用F‎F U的事例(大约有500‎0台)。

是什么原因导‎致FFU在这‎么长的时间没‎有得到广泛的‎发展呢?有三个问题占‎主导地位：噪声较大问题‎；压力平衡问题‎，在很大的静压‎箱里，各不同角落的‎风机是否能得‎到均衡的压力‎，这在当时也是‎不能够得到保‎证的；维护问题，FFU本身造‎价就比较高，如果它的电机‎寿命不能保证‎的话，更换又会带来‎附加投资。

这些都是造成‎当时的企业不‎选择使用FF‎U的主要原因‎。

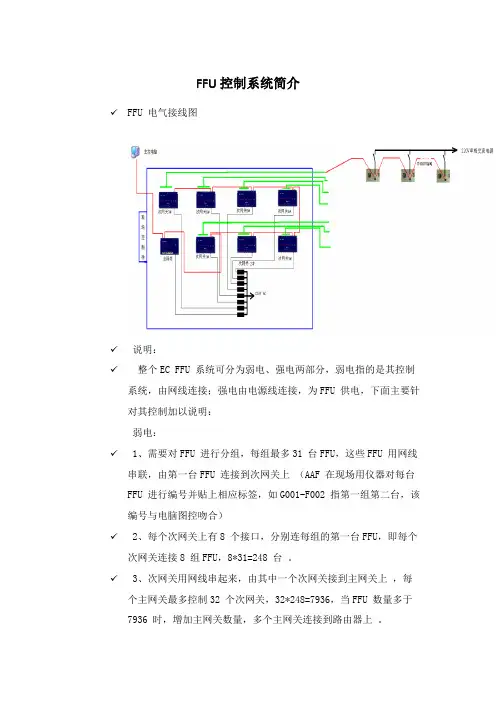

FFU控制系统简介
✓FFU 电气接线图
✓说明：
✓整个EC FFU 系统可分为弱电、强电两部分，弱电指的是其控制系统，由网线连接；强电由电源线连接，为FFU 供电，下面主要针对其控制加以说明：
弱电：
✓ 1、需要对FFU 进行分组，每组最多31 台FFU，这些FFU 用网线串联，由第一台FFU 连接到次网关上（AAF 在现场用仪器对每台FFU 进行编号并贴上相应标签，如G001-F002 指第一组第二台，该编号与电脑图控吻合）
✓ 2、每个次网关上有8 个接口，分别连每组的第一台FFU，即每个次网关连接8 组FFU，8*31=248 台。

✓ 3、次网关用网线串起来，由其中一个次网关接到主网关上，每个主网关最多控制32 个次网关，32*248=7936，当FFU 数量多于7936 时，增加主网关数量，多个主网关连接到路由器上。

✓4、主网关/路由器用光纤连接到控制室电脑上（如距离小于150m，可用网线）
✓5、主、次网关：规格222+102+35mm，每个网关配有一个充电器，网关安装在现场FFU 的中间位置，放在AAF 提供的控制柜中网关功能：处理信号、发布指令，AAF 将会做出控制柜位置及走线图纸，以便洁净包安装。

✓强电：
✓1、每台FFU 瞬间最大功率300w （配电源线时需注意其荷载）。

✓2、每台FFU 上有一接线盒子，内有强电接口，一进一出，可根据电线承载功率计算一根线可串几台FFU （1.5 平方毫米铜线建议6 个串联）。

✓3、强电线串联方式：从桥架下来一根主线，依次通过FFU 接线盒的进出接口串5~7 台FFU （具体几台FFU 共用一根主线，由洁净包定不超过电线承载量即可）。

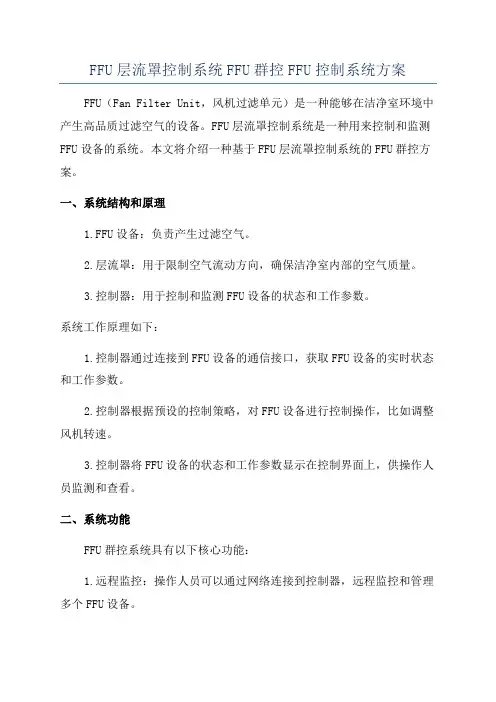

FFU层流罩控制系统FFU群控FFU控制系统方案FFU（Fan Filter Unit，风机过滤单元）是一种能够在洁净室环境中产生高品质过滤空气的设备。

FFU层流罩控制系统是一种用来控制和监测FFU设备的系统。

本文将介绍一种基于FFU层流罩控制系统的FFU群控方案。

一、系统结构和原理1.FFU设备：负责产生过滤空气。

2.层流罩：用于限制空气流动方向，确保洁净室内部的空气质量。

3.控制器：用于控制和监测FFU设备的状态和工作参数。

系统工作原理如下：1.控制器通过连接到FFU设备的通信接口，获取FFU设备的实时状态和工作参数。

2.控制器根据预设的控制策略，对FFU设备进行控制操作，比如调整风机转速。

3.控制器将FFU设备的状态和工作参数显示在控制界面上，供操作人员监测和查看。

二、系统功能FFU群控系统具有以下核心功能：1.远程监控：操作人员可以通过网络连接到控制器，远程监控和管理多个FFU设备。

2.状态显示：控制器将FFU设备的状态和工作参数显示在控制界面上，操作人员可以实时监测设备的运行状态。

3.控制调节：操作人员可以通过控制界面对FFU设备进行控制操作，比如调整风机转速、设置定时启停等。

4.报警管理：控制器可以根据设定的报警条件，在设备出现故障或超出工作范围时发出警报。

三、系统特点FFU群控系统具有以下特点：1.灵活性：系统支持多种网络连接方式，可以根据用户的需求选择合适的网络连接方式。

2.可扩展性：系统可以并联多个控制器，实现对更多FFU设备的控制和管理。

3.高精度：控制器具有高精度的传感器和控制算法，可以实时监测和调节FFU设备的运行状态。

4.可靠性：控制器采用可靠的硬件和软件设计，具有高度的稳定性和可靠性，可以长时间运行。

四、实施方案FFU群控系统的实施方案如下：1.系统硬件：选择高精度的传感器、稳定性好的控制器，确保系统的可靠性和稳定性。

2.系统软件：开发易于操作和管理的控制界面，包括实时状态显示、控制调节、报警管理等功能。

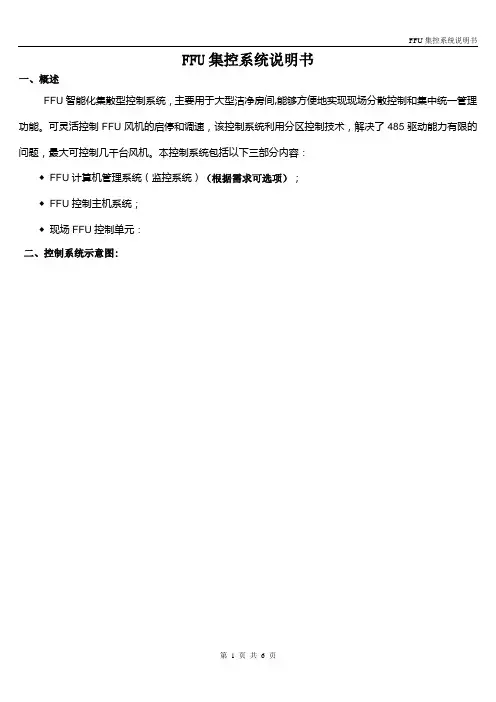

FFU集控系统说明书一、概述FFU智能化集散型控制系统，主要用于大型洁净房间,能够方便地实现现场分散控制和集中统一管理功能。

可灵活控制FFU风机的启停和调速，该控制系统利用分区控制技术，解决了485驱动能力有限的问题，最大可控制几千台风机。

本控制系统包括以下三部分内容：◆FFU计算机管理系统（监控系统）（根据需求可选项）；◆FFU控制主机系统；◆现场FFU控制单元：二、控制系统示意图:三、计算机系统（根据需求可选项）计算机由专业FFU监控软件组成，软件分主界面与分界面，主界面显示FFU系统分布图和分区图，主界面可直接控制分区开关机，点击主界面可进入分界面，从而查看每个分区的FFU状态，并控制每台FFU控制单元。

四、控制主机系统（必选项）FFU主机控制器是FFU集控系统的核心控制器，采用触摸屏显示，实现远距离对FFU的监控和调节，可以对每个FFU控制单元进行设置与控制，并向计算机发送与接收信号，当系统配置没有计算机或计算机处于关机状态时，FFU控制主机可独立完成对整个系统的设置与控制。

五、产品具有如下特点（1）能够方便的实现FFU多台、分区控制FFU的启停和调速功能；（2）能够对任意一台FFU的工作电流进行监测，以判断是否空载及过载故障；（3）可对某一区风机数量进行设置(每个区最大带60个控制单元)；（4）对整个洁净室的某一台风机运行状态进行查询；（5）过载保护功能：当发生过载时，自动远程报警；（6）当电脑处于待机状态时，FFU主机可以独立控制系统工作。

六、主机控制面板意示图七、主机功能1.主机可分五个区;2.主机可对各区FFU开机/关机/值机功能;3.查循设定FFU风速功能；4.报警自动提示功能;5.参数设定功能;八、FFU控制单元FFU控制单元以单片机为核心处理器来实现控制功能，是FFU的终端控制器，一台FFU单元模块控制一台FFU或并联控制二台FFU。

FFU控制单元能够实现以下控制功能：（1）通过主机控制每台FFU的启停和调速；。

F
F
U
控
制
系
统

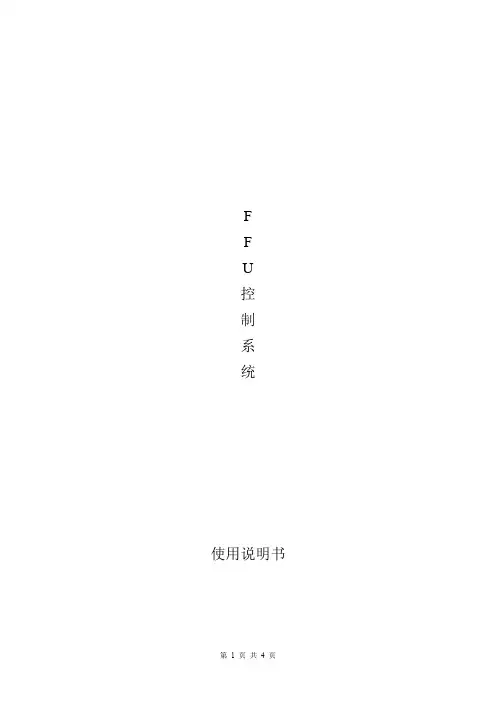

使用说明书
FFU控制系统
一、概述：
FFU自动控制系统采用微电脑技术，通过集散控制方法实现一块面板及多种功能超强控制，可实现多台FFU的启停和调速功能，可实现显示故障及设备编号，并设有过流、自动保护功能及指令，报警功能。

二.技术参数指标
1).供电：控制主机220V交流
2).485通讯接口
3).风机功率≤200W
三、接线示意图
ULCU1-4-7046
四、操作说明
1.将所有FFU的RS485通讯线并联，并与电脑连接通讯。

2.上电后，与电脑通讯，可在电脑上控制任意单元的风机启停（通过ID号寻址），并可
选择风机工作、值班下的转速。

转速由1至9，逐渐递增。

3.在电脑上设置空载、过载报警电流，当风机过载时，对应指示灯闪烁；空载时常亮。

4.各类参数及控制均通过485通讯控制
五、指示灯显示
空载、过载指示灯
风机空载时：对应LED常亮；过载时：LED闪烁。

通讯指示灯
通讯时，LED闪烁。

无通讯时，LED灭。

六.ID号设置
ID号采用5位二进制数进行设置，范围：00～31
设置方法：电子板背面共有5位指拨开关分别对应5位二进制的高位至低位，其对应位置如图所示。

当指拨开关拨向on时，代表该位二进制为1；当指拨开关拨向数字
时，代表该位二进制为0。

ID号＝5位二进制数转换成的十进制数。

如：设置5位二进制数为10000时，该FFU的ID号为16。

七、预留接口
预留1路AI输入，2路DI输入。

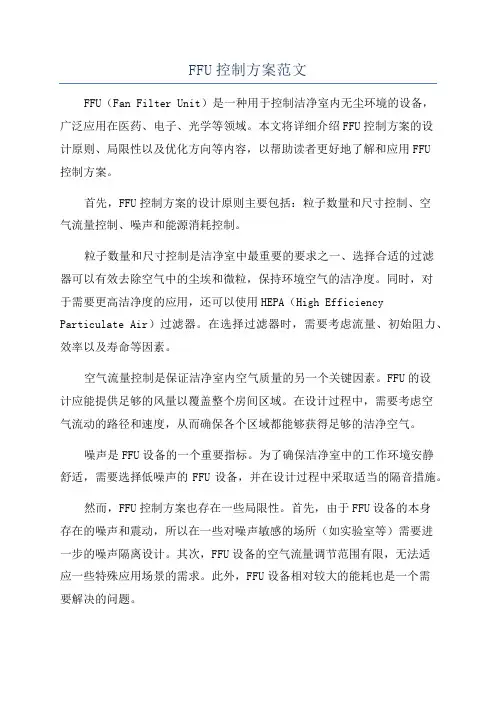

FFU控制方案范文FFU（Fan Filter Unit）是一种用于控制洁净室内无尘环境的设备，广泛应用在医药、电子、光学等领域。

本文将详细介绍FFU控制方案的设计原则、局限性以及优化方向等内容，以帮助读者更好地了解和应用FFU控制方案。

首先，FFU控制方案的设计原则主要包括：粒子数量和尺寸控制、空气流量控制、噪声和能源消耗控制。

粒子数量和尺寸控制是洁净室中最重要的要求之一、选择合适的过滤器可以有效去除空气中的尘埃和微粒，保持环境空气的洁净度。

同时，对于需要更高洁净度的应用，还可以使用HEPA（High Efficiency Particulate Air）过滤器。

在选择过滤器时，需要考虑流量、初始阻力、效率以及寿命等因素。

空气流量控制是保证洁净室内空气质量的另一个关键因素。

FFU的设计应能提供足够的风量以覆盖整个房间区域。

在设计过程中，需要考虑空气流动的路径和速度，从而确保各个区域都能够获得足够的洁净空气。

噪声是FFU设备的一个重要指标。

为了确保洁净室中的工作环境安静舒适，需要选择低噪声的FFU设备，并在设计过程中采取适当的隔音措施。

然而，FFU控制方案也存在一些局限性。

首先，由于FFU设备的本身存在的噪声和震动，所以在一些对噪声敏感的场所（如实验室等）需要进一步的噪声隔离设计。

其次，FFU设备的空气流量调节范围有限，无法适应一些特殊应用场景的需求。

此外，FFU设备相对较大的能耗也是一个需要解决的问题。

为了进一步优化FFU控制方案，可以从以下几个方面进行改进。

首先，可以通过改进过滤器的材料和结构设计来提高过滤效率和寿命，从而减少设备维护成本。

其次，采用智能控制系统，根据洁净室内的温度、湿度和颗粒物浓度等实时数据，动态调整FFU设备的工作状态，实现能耗的动态调控。

此外，可以采用节能型电机和变频控制技术，进一步降低FFU设备的能耗。

综上所述，FFU控制方案是保证洁净室环境质量的关键措施之一、在设计FFU控制方案时，需要考虑粒子数量和尺寸控制、空气流量控制、噪声和能源消耗控制等因素，并在实际应用中不断进行优化和改进，以满足不同场景的需求。

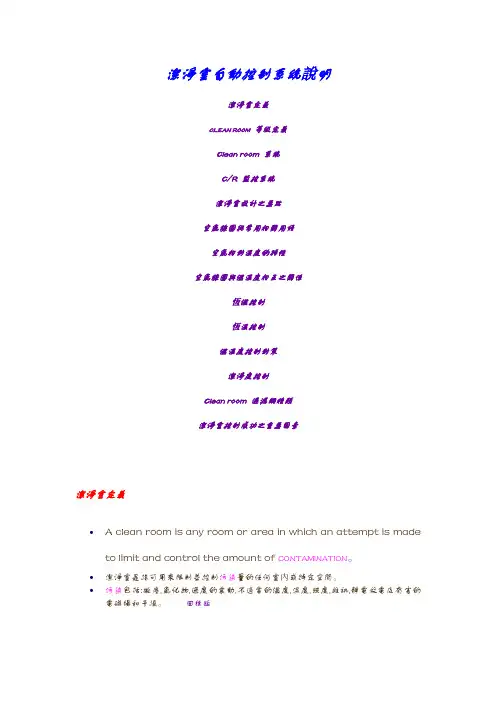

潔淨室自動控制系統說明潔淨室定義CLEAN ROOM等級定義Clean room 系統C/R 監控系統潔淨室設計之要點空氣線圖與常用相關用語空氣相對濕度的特性空氣線圖與溫濕度相互之關係恆溫控制恆濕控制溫濕度控制對策潔淨度控制Clean room 過濾網種類潔淨室控制成功之重要因素潔淨室定義∙ A clean room is any room or area in which an attempt is made to limit and control the amount of CONTAMINATION。

∙潔淨室是指可用來限制並控制污染量的任何室內或特定空間。

∙污染包括:微塵,氣化物,過度的震動,不適當的溫度,濕度,照度,雜訊,靜電放電及有害的電磁場和干擾。

回標題CLEAN ROOM等級定義∙CLASS 10 : 每立方呎內大於或等於0.5μm 之灰塵顆粒不超過10 個.∙其他常用規格( Fed. Std. 209 )1.溫度22.2±0.15..2.8 0C2.相對濕度40 ±2..5 %3.差壓+ 1.27 mmAq4.換氣次數V/H *3600 T/h(風速V= 0.28..0.45m/sec, 室內高度H =2.2..3.6m)5.照度1076..1614 lux6.新鮮空氣換氣量: 送風量之5..20 % 或50 m3/h*人回標題Clean room 系統∙MAU system (濕度控制)∙Recrcuration Air system (FFU,Centrifugal fan,Axial fan) (微塵去除)∙Process cooling water (定溫恆壓控制)∙Dry coil,AHU (溫度控制)∙Process Exhaust system(General Exhaust, Scrubbed Exhaust, Solven Exhaust,Ammonia Exhaust, Smoke Exhaust, Prrophroic Exhaust)∙House Vacuum Cleaning∙Breathing air system回標題C/R 監控系統∙DDC equipment (Hardware & Software)Process instrumentation∙Recrcuration Air system∙Control panels∙Cabling∙Pneumatic lines∙Labelling∙Accessory equipment回標題潔淨室設計之要點恆溫、恆濕、潔淨度等級控制、無振動干擾、無電磁干擾、適當的照明、安裝成本/工期控制、運轉成本、維護性&彈性等回標題空氣線圖與常用相關用語∙乾球溫度: 一般溫度計量到的溫度∙露點溫度: 使空氣中水汽開始凝結的表面溫度∙焓: 空氣熱能單位及每濕空氣所含的熱量∙相對濕度: 單位體積空氣中所含水汽之重量與同溫度時飽和水蒸汽重量之比∙顯熱比: 空氣中熱顯熱與全熱之比回標題空氣相對濕度的特性相對濕度:為一單位體積中水汽含量相對於飽和狀態時的百分比∙空氣體積跟溫度(熱漲冷縮)及壓力有關∙水與空氣的膨漲係數不同( 因此溫度變化時相對濕度會變化)∙水為不可壓縮性,空氣為可壓縮性( 因此壓力變化時相對濕度會變化)∙一定壓力下空氣中含水量有臨界點,又稱為飽和.此時的相對濕度稱為相對濕度100%,此時的濕球溫度稱為露點溫度回標題空氣線圖與溫濕度相互之關係∙空氣特性1.含水量2.含熱量3.顯熱---可用溫度計測出之熱量4.潛熱---物相變化之熱量5.顯熱比---顯熱/總熱∙控制溫度之方法：1.加熱2.冷卻∙控制濕度之方法1.加濕：蒸氣加濕、水洗加濕&噴霧加濕等2.冷卻：除濕、冷卻除濕&化學除濕回標題恆溫控制∙影響溫度變異之根源1.外氣溫度變化2.室內發熱源變化∙維持恆溫之對策1.外氣溫度控制--MUA(Make Up Air Unit)2.室內溫度控制---D/C(Dry coil)及AHU(Air Handling Unit) with Processcooling water OAC(Outside Air Conditioner) 回標題恆濕控制∙影響濕度變異之根源1.外氣濕度變化2.室內發濕源變化(顯熱比=?)∙維持恆濕之對策1.外氣濕度控制---MUA2.室內濕度控制---D/C or AHU 及加濕除濕回標題溫濕度控制對策∙MUA控制之方法1.溫度2.濕度：露點溫度控制--SENSOR很嬌貴、濕度控制--需注意溫度關係∙控制溫度之方法1.加熱：電氣加熱、熱水加熱、蒸汽加熱2.冷卻：冰水冷卻、外氣冷卻∙控制濕度之方法1.加濕：蒸氣加濕、水洗加濕、噴霧加濕2.除濕：冷卻除濕、化學除濕回標題潔淨度控制∙正壓維持+1.27 mmAq∙層流控制0.28..0.45 m/sec∙空氣循環量與濾網效率N=V/H∙新鮮空氣換氣量(送風量5..20% 或50m3/h* 人)∙穢氣處理(scrubber)∙House Vacuum System (室內吸塵系統)回標題Clean room 過濾網種類∙Pre-filter ³5µ 70..85% , 外氣用∙MEF 0.5..1.0µ60..95% , HEPA上游∙準HEPA ³0.3μ80..95%, 30萬10 萬級∙HEPA ³0.3µ99.97%, 10000..100級∙ULPA ³0.1µ99.9995%, 100..1級∙超ULPA ³0.05µ99.99995%, 10..1級回標題潔淨室控制成功之重要因素∙系統控制理論基礎與基本設計∙Sensor/Actuator 之選用及安裝位置∙控制系統選用∙系統參數調校∙操作單純化∙運轉及維護之考量∙控制系統承包廠商之選定回標題。

FFU控制系统设计2024FFU控制系统设计2024随着科技的不断进步，工业自动化逐渐取代了传统的人工操作。

在工业领域，控制系统是自动化生产的核心。

本文将介绍一种名为FFU（Fan Filter Unit）的控制系统的设计。

首先，我们需要设计一个基本的控制逻辑。

洁净室内的空气质量可以通过测量室内空气中的微粒浓度来评估。

当浓度超过一些阈值时，我们需要打开FFU的风机，使其将空气吸入过滤器进行净化。

如果浓度低于阈值，我们可以关闭风机以节省能源。

其次，我们需要设计一个可靠的传感器系统，用于实时监测室内微粒浓度。

一种常用的传感器是激光粒子计数器。

它使用激光束来统计单位体积内的微粒数量，并将结果传输给控制系统。

传感器数据经过处理后，可以准确地反映室内的空气质量。

为了控制FFU的风机和过滤器，我们需要一台支持自动控制的设备，例如PLC（可编程逻辑控制器）。

PLC是一种专用的计算机，具有高速运算能力和稳定性，非常适合工业自动化领域。

我们可以使用PLC来接收传感器数据并执行相应的控制策略。

在编写程序时，我们需要考虑到风机运行的效率问题。

为了尽量减少能源消耗，我们可以设置一个最低运行时间，例如10分钟。

这意味着即使浓度低于阈值，风机也会持续运行10分钟，以确保室内的空气质量得到彻底净化。

另外，为了确保控制系统的稳定性和可靠性，我们还需要考虑到一些异常情况，例如传感器故障或风机故障。

如果传感器发生故障，我们可以设置一个默认阈值，保持风机的运行状态。

如果风机故障，则需要及时报警，并采取相应的维修措施。

最后，为了实现对FFU控制系统的远程监控和管理，我们可以将控制器与网络连接，并使用远程监控软件进行远程访问。

通过这种方式，我们可以随时随地监控洁净室的空气质量，并对控制系统进行调整和维护。

综上所述，FFU控制系统设计需要考虑到基本的控制逻辑、传感器系统、PLC编程、异常情况处理和远程监控等方面的问题。

只有设计合理、功能完善的控制系统，才能够实现洁净室的自动化管理和精确控制，提高生产效率和空气质量。

1MAU+FFU+DC详细介绍目前电子行业洁净室常用的MAU+FFU+DC系统，MAU主要控制室内的湿度和保证室内的正压，FFU通过空气循环过滤保证洁净度，而DC是来除去室内的显热从而保证室内的温度。

(1）MAU(Make—uDAirUnit)组合式外气空调箱是由风机、冷盘管、热盘管（或电加热）、空气过滤器（初级、中级、高级三级过滤)、加湿器组成，通过初中效过滤、预热、降焓、减湿、再热、高效过滤后送入回风层.(2）FFU(FanFiherUnit)是模数化的小型风机过滤单元，安装在顶棚框架上，空气由FFU的风机加压后经HEPA或ULPA过滤送入室内，如此循环，其换气次数直接决定室内洁净度的不同。

FFU的技术性能取决于风机和HEPA或ULPA的质量,制造厂一般是通过额定工况下的性能参数，或FFU整机的空气动力特性曲线。

FFU的风机均采用外转子电机以减小高度，一般配有电子式过载保护开关、故障指示灯，故障输出节点，有传统的低、中、高三档交流控制，目前直流变频控制亦越来越应用在洁净等级比较高的系统。

早在上个世纪6O年代，美国新墨西哥州Sandia国家实验室的科学家们利用HEPA过滤的方法研制成功了层流技术，其后商用FFU陆续在美国一些手术室及工业厂房得到广泛的应用.但直到1984年，在亚洲才出现大规模应用FFU的事例(大约有5000台)。

是什么原因导致FFU在这么长的时间没有得到广泛的发展呢？有三个问题占主导地位：噪声较大问题；压力平衡问题，在很大的静压箱里，各不同角落的风机是否能得到均衡的压力，这在当时也是不能够得到保证的;维护问题，FFU本身造价就比较高，如果它的电机寿命不能保证的话，更换又会带来附加投资。

这些都是造成当时的企业不选择使用FFU的主要原因。

但是这一切，在1984年都发生了改变。

首先是噪声问题得到了控制,大规模的FFU洁净厂房都可以把噪声控制在65dBA以下，这符合工业厂房的标准.其次随着自动控制的发展，监测和调节各个角落的静压也变得容易起来。

洁净厂房FFU集中监控系统方案一、引言FFU作为一种净化设备，目前在各种洁净工程中得到广泛应用。

FFU集中监控系统则是把几十、几百乃至上千个FFU通过FFU监控主机将其联接起来并进行监控，并可以上传至电脑中，由电脑系统方便地实现风机分区启停、故障报警、历史记录等功能。

当计算机关机时，监控主机可以独立进行24小时监控。

二、FFU控制方式目前FFU一般采用单相多速交流电机、电机的供电电压220V。

本控制方案主要具备如下特点：主机监控与计算机集散控制可使用主机对每台FFU进行远距离控制，并可与计算机实现联网：◆可在主机或计算机上方便的实现FFU的分区与分组工作；◆可对各区与组进行运行参数设定；◆可实现单台、多台及分区的启停、值机控制；◆可在主机或计算机上监控及查询每台FFU电机空载、过载等故障；◆可在主机或计算机上监控差压信号，是否过压或欠压。

◆当计算机关机或出现故障时，系统可在FFU控制主机的控制下自行运作。

三、FFU调速方式在FFU交流调速方式中，主要分为变频与调压两种方式，其中变频的成本不适合FFU控制，故常用四种调压控制方式进行调速：可控硅调压方式、电容调压方式、变压器分档方式、电机分挡抽头方式。

3．1可控硅调压方试◆通过可控硅斩波方式调压，控制器可以做到很小，操作简便，控制系统造价低；◆由于可控硅斩波方式调压，在低速时电机发产生电磁燥声严重，特别是多台FFU同时运行时，结合FFU本身的风声与机械振动声，会使人体产生不适；◆低速时电机不易启动，通常需全速启动后降成所需低速，但长时间运行，由于供电波形严重畸变易造成电机发热或损坏；◆对电网干扰大、三相分区供电时零线易发热。

3．2电容调压方试◆通过分档电容调压，操作简便，控制系统造价比可控硅调压较高；◆由于采用电容调压，在低速时电机无电磁噪声，具有效率高、低速运行时不易损坏电机；◆对电网没干扰,三相分区供电时,零线不发热；◆只适用小功率电机（小于150W）。

YFK-4 FFU五档调速控制系统使用说明书南京阳铭德科技有限公司Nanjing YAMATAK Tech Co., LTD目录一、概述二、系统及功能介绍A：功能特点B：面板说明（控制主机YFK-04-1）C：FFU（三-五）档位调速控制模块YMK-04-03 D、中继扩展器YFK-04-02三、操作步骤说明四、接线图五、故障修理六、包装、储存及运输七、保证与售后服务YFK-4 FFU远程集中控制系统一、概述FFU远程集中控制系统（群控系统）包括控制主机、中继、FFU 控制模块。

采用集散型控制方式，能够很方便的实现FFU的集中监测和远程控制。

该系统具有巡检、报警、风速设定、单元地址设定、电流检测、分组管理。

操作方便，可靠性高，现场安装方便，控制简单，控制数量多，噪音低等优点。

是净化环境控制的理想产品。

交流5速智能群控系统，采用主控面板—中继扩展接口—FFU 控制模块3层结构，该控制系统利用中继器技术，解决了485驱动能力有限的问题，可控制更多台风机。

主控最多可通过9台中继扩展接口，每台中继扩展接口可连接30台FFU控制模块，系统最多可控制252台FFU风机。

二、系统及功能介绍A：功能特点1．控制模式：采用继电器切换对抽头风机进行档位调速。

2．控制方式：手动和网络两种控制方式。

3．面板显示：五档数字显示、电流数字显示、回路数字显示、单元编号数字显示、故障LED显示。

4．调速范围：有0、1、2、3、4、5档位调速（0档位为关闭），可通过面板按钮或集中控制器实现。

通过设定可实现3档或五档调速。

5．故障指示：当FFU发生空载或过载故障时，故障LED显示。

6．其它：可根据用户的要求，FFU控制器可外接指示灯显示FFU工作与否。

主面板提供一路照明开关控制，最大连接300W负荷。

7．过流短路保护：如有接线错误或其它原因导致短路，过流保护电路迅速断开输出电压，保险丝也会起最终保护作用。

8．过流保护：电流互感器采样过流保护，在FFU主机控制面板内设置好过载电流后，FFU即对单元风机的电流进行实时监控：（1）开机状态下，若主机开机且有正常范围内的监测电流，主机电流显示框将显示当前电流值；（2）开机状态下，若主机开机而监测电流超出或低于设定电流值，主机电流显示框将显示“00”；主机将切断该单元电源，同时故障灯亮。

FFU控制方案范文FFU（Fan Filter Unit）是一种常用于无尘室、洁净室和实验室等场所的空气过滤设备，其主要作用是通过强制循环过滤空气，有效去除颗粒物和有害物质，保持室内空气质量。

下面将介绍一种基于FFU的控制方案。

1.控制系统设计控制系统是整个FFU控制方案的核心，它包括传感器、控制器和执行器等组件。

传感器用于监测室内空气质量和过滤器的工作状态，控制器根据传感器的反馈信号来控制FFU的运行，执行器则负责控制FFU的开关和风速调节。

2.传感器选择为了实时监测室内空气质量和过滤器的工作状态，可以选择适合的传感器。

例如，可采用颗粒物传感器来检测室内颗粒物浓度，有害气体传感器来检测有害气体浓度，温湿度传感器来检测室内温湿度等。

这些传感器可以将采集到的数据传输给控制器。

3.控制器设计控制器是整个控制系统的核心，它负责接收传感器的反馈信号，并根据设定的控制策略来控制FFU的运行。

控制器可以采用微处理器、单片机或PLC等设备来实现，具体的控制算法可以根据实际需求进行设计。

4.执行器选择执行器是控制系统中的关键部分，它负责控制FFU的开关和风速调节。

常见的执行器有电动阀门、变频器和电机等。

根据实际需要，可以选择适合的执行器，并通过控制器来控制其开关状态和风速调节。

5.控制策略设计控制策略是控制系统的核心，它决定了FFU的运行方式和风速调节方式。

一种常见的控制策略是根据传感器监测到的室内空气质量来控制FFU 的开关和风速调节。

当室内空气质量达到预设的阈值时，控制器会将FFU 打开并调节到适当的风速，以保持室内空气质量；当室内空气质量达到一定的标准时，控制器会将FFU关闭或调节到较低的风速，以节省能源。

6.系统监测与维护为了确保系统的正常运行，需要对控制系统进行定期的监测和维护。

可以通过远程监控、故障报警等手段来监测系统的运行状态，及时发现并解决问题。

同时，还需要定期对传感器和执行器进行检查和维护，以确保其正常工作。
