多相流测量技术发展概况

多相流性能测试技术的研究及其应用多相流是指两种或两种以上的不同物质同时存在于同一空间中，并且彼此之间的相互作用使它们不呈现出单一的运动状态。

通常可以分为气-液、固-液、液-液和气-固-液等情况。

在许多工业和科学领域，多相流的运动及其特性是十分重要的，因此研究多相流性能测试技术是十分必要的。

一、多相流性能测试技术研究的现状多相流性能测试技术是一个相对较新的领域，目前国内外关注度高，相关研究成果得到了很好的实践应用和推广。

可以确定的是，多相流的监测和测量技术模型的研究是一个充满挑战和机遇的领域，许多科学家已经开展了许多研究性工作，如多相流的流体力学分析、数据采集及分析、测量技术、控制技术的研究等。

当前，国内外多相流性能测试技术主要集中在以下几个方面：1. 传统测试方法：传统的测试方法通常通过试验的物理实验室进行，例如研究人员使用实验室内的流动管道来模拟不同介质之间的传输和反应等。

这种方法的测试成本相对较低，测试准确度也高。

但是，受制于实验室能力和成本因素，其测试范围相对较窄。

2. 光学测试方法：光学测试技术意味着使用光学仪器，如激光测速仪、高速摄像机等来监测多相流动态变化过程。

由于光学测试具有在线、无损、非侵入性等特点，能够实时获取目标物质多个维度、高精度、大范围的数据，其应用前景非常广阔。

但是，相较于传统测试方法，光学测试设备的费用显然更高。

3. 数值模拟方法：数值计算方法可以为多相流研究提供一个全面的理论基础。

利用计算机模拟多相流，可以预测流量、压力分布、速度分布、液膜厚度和空气剪切层等多相流参数分布以及相互作用等数量性和质量性的信息。

但是，其可靠性和精度方面存在一定的误差，需要不断优化。

二、多相流性能测试技术的应用在工业生产和科学研究等领域，多相流性能测试技术具有广泛的应用前景，其中最主要的应用领域包括石油化工、核污染监测、环保工业、冶金矿业、水利水电工程等。

1. 石油化工：石油化工工业中的制造过程中，大量的多相流现象常常会发生，例如气液、固液和液液混合物，因此多相流性能测试技术可以用于流量和质量分析。

核磁共振法
核磁共振法是一种利用核磁共振原理对油气混合物进行测量 的方法，具有高精度、高可靠性等优点。
核磁共振法通过测量油气混合物中氢原子核的共振频率和磁 化率来推算流量，其原理基于核磁共振原理。该方法适用于 各种类型的油气多相流，尤其适用于含水率较高的情况。
微波法
微波法是一种利用微波对油气混合物 进行测量的方法，具有非侵入式、高 精度、高可靠性等优点。
这些方法各有其优缺点，适用范围也 不同。在实际应用中，应根据具体情 况选择合适的方法。
03 油气多相流量计量研究进展源自新型传感器研究1 2 3
新型传感器技术
油气多相流流量计量的关键在于获取准确、可靠 的数据，新型传感器技术的研究和应用为解决这 一问题提供了新的途径。
传感器优化设计
针对油气多相流的特性，优化传感器的设计，提 高其测量精度和稳定性，是新型传感器研究的重 点。
多相流在线监测与控制
研究方向：实现多相流参数的实时在 线监测与控制，以提高生产效率和安 全性。
通过实时监测多相流参数，可以及时 发现和解决生产过程中的问题，并实 现精准控制。这需要发展高灵敏度、 高稳定性的传感器和智能化控制系统 。
智能化与自动化技术发展
研究方向：利用人工智能、机器学习等技术 提高油气多相流量计量的智能化和自动化水 平。
随着人工智能和机器学习技术的不断发展， 油气多相流量计量正逐步实现智能化和自动 化。例如，利用深度学习算法对多相流数据 进行自动处理和分析，以提高计量的准确性
和效率。
新型传感器与计量模型研究
研究方向：开发新型传感器和优化计量模型，以适应 不同工况和介质类型的需求。
针对不同的油气多相流介质类型和工况，需要研究和 开发新型传感器和优化计量模型。这涉及到材料科学 、传感器技术、数据处理算法等多个领域的交叉研究 ，以实现多相流量计量的广泛应用和可靠应用。

多相流技术的发展现状物质一般可分为气体、液体和固体三种相态。

气体和液体不能承受拉力和切力，没有一定的形状，具有流动性，因此统称为流体。

在流体中如有固体颗粒存在，则当流体速度相当高时，这种固体颗粒就具有与一般流体相类似的性质而可看作拟流体。

这样，在一定的条件下，就可以处理气体、液体、固体三种相态的流动问题。

经典流体力学所处理的只是一种相态的均质流体，即气体或液体的流动问题。

但是在许多工程问题以及自然界的流动中，必须处理许多不同相态的物质混合流动的问题。

通常把这种流动体系称为多相体系，称相应的流动为多相流。

最普通的多相流由两个相组成，称为二相流。

不同相态物质的物性有很大的差别，通常根据物质的相态，把二相流分为气液二相流，气固二相流，液固二相流等。

气液二相流在核电站反应堆及蒸汽发生器、火力发电厂锅炉、汽轮机及凝汽器、炼油厂分馏塔中蒸发和凝结过程以及在化工、天然气液化、海水淡化及制冷系统中的蒸发器、重沸器、冷凝器等方面均有广泛的应用。

在内燃机和燃油炉的液体燃料燃烧过程中也很重要。

近20多年来随着原子能电站的建立、高温高压火电机组的出现以及大型石油化工企业的建设，气液二相流及其传热性能在设备设计与安全运行中显得越来越重要。

气固二相流在煤粉燃烧、气力输送与分离、流化床燃烧及反应器、除尘器以及在最近发展的煤的液化和气化技术中十分重要。

火箭发动机排气中固体微粒的运动以及地球物理和天体物理中的尘埃流动也都涉及固体微粒的流动。

液固二相流在水利工程中泥沙的沉积、化学工程中流化床反应器、液体的渗流及泥浆流动等方面均很重要。

总之，多相流是一门在许多工程领域中有广泛应用的重要学科，在最近20多年中得到了迅速的发展，国际学术活动也相应增加。

多相流体力学研究的根本出发点是建立多相流模型和基本方程组。

在此基础上分析各相的压强、速度、温度、表观密度和体积分数、气泡或颗粒尺寸分布、相间相互作用（如气泡或颗粒的阻力与传热传质）、颗粒湍流扩散、流型、压力降（两相流通过管道时引起的压差）、截面含气率、流动稳定性、流动的临界态等。

2008 年 第 37 卷 石 油 矿 场 机 械 第 5 期 第 59 页 OIL FIELD EQUIPMENT 2008 , 37(5):59 ～ 62
·技术综述 ·
文章编号 :1001-3482(2Байду номын сангаас08)05-0059-04
相关流量测量技术与过程层析成像技 术相结 合 , 可以通过过程层析成像技术识别流型 , 有针对性 地改变相关流量计的工作参数或选择不同种的相关 流量计 , 必然会有助于增加相关流量计的使用范围 和应用领域 , 在二相或多相流领域产生新一代的智 能化的在线检测仪器 。过程成像系统构成如图 2 。
图 2 过程成像系统构成
近年来 , 油气开发向海洋 、沙漠和极地等地区扩 展 , 开发的油层更深 、油的粘度更高 , 使开发成本不 断上升 。 多相计量技术摒弃造价昂贵的基于测试分 离器的计量站(测试分离器)和计量管汇 , 从而节省 大量的投资 、缩短建设周期 、降低操作费用和改善油 藏管理等 , 对降低新油气田的开发成本起到了重要 作用 。
2 相关测量技术的发展现状
1961 年 , But terfield 等人利用热轧带钢表面存 在的微小凹凸不一致性在运动过程中所引起的随机 噪声信号 , 首先提出并实现了热轧钢速度的相关测 量系统 。而后 , 英国 、西德 、美国 、日本等许多国家的 测量技术及仪表工作者相继展开了相关流量测量技 术的研究 。 1968 年 M .S .Beck 和 A .P lasko w ski[ 1] 采用电容传感器技术 , 成功地实现了在线气 、固二相 流的非接触式相关方法测量 。 70 年代初期 , 研制快 速而又廉价的在线流量测量用相关仪器成为重要课 题 , 目前已有几种产品投入了市场 。
Abstract :Well li quid belong s t o m ul tiphase fluid .T he tradi tional met hod of measuring it costs a lot , but t he eff iciency is low .T he measurement of multi phase flo w i s mo re eco nom ic .T he principles of related f low measurement technolog y and development of the applicatio n of well liquid' s on-line measurement are int roduced in this paper .It uses the w ay of com bini ng the process t omog raphy technolo gy and related f low m easurement technology , t o improve the measurement accuracy t o ±5 %, t he requirem ent s o f t w o-phase f low pat terns under di ffe rent flow measurement are sati sfied . Key words:relevant analysi s ;mul ti-phase f low ;f low measurement ;pro cess t omo graphy

多相流测量技术的研究及其应用前景曹艳强 曹岩西安石油大学石油工程学院 陕西 西安 710065摘要：多相流广泛存在于石油工业中,因此对于多相流的测量就具有非常重要的意义。

然而,由于多相流在流动过程中流型复杂,成分多变。

到目前为止,多相流的测量仍然是石油行业中的一个难题，但同时多相流技术的应用潜力还是被大家非常看好的。

关键词：多相流 压降 分相含率 空隙率 速度 流量1多相流简介在大自然中,物质可以分成气相、液相和固相三相[]1。

顾名思义多相流就是指同时存在两种或两种以上不同相混合物质的流动。

在日常生活中常见的多相流有气固两相流、气液两相流、液固两相流、液液两相流以及气液液、气液固多相流等等。

在多相流的研究中,通常将在同一自然相中存在明确界面的不同物质当作不同相进行研究,如在油水混合物中,由于油和水互不相溶,那么就会在两者之间存在明显的相界面,这样就称为油水两相流。

多相流在石油化工行业中是一种十分普遍的现象。

在石油开采过程中，从采出到运输都会存在油、气、水三相混输，这是一种很典型的多相流，甚至还存在油、气、水、沙四相流。

多相流是在流体力学，物理化学，传热传质学，燃烧学等学科的基础上发展起来的一门新兴学科,对国民经济的发展有着十分重要的作用,它广泛存在于能源、动力、石油化工、核反应堆、制冷、低温、环境保护及航天技术等许多工业部门。

因此，虽然多相流的发展历史只有短暂的几十年，但由于油气水多相流检测技术的研究具有重要的理论和工程意义，发展脚步很快。

尤其是在20世纪50年代以来,由于石油化工行业中高参数的引人,以及对环境保护的日益重视,在一定程度上大大地促进了多相流研究及其应用的发展[]2。

2多相流的测量参数[]3在多相流的流动过程中，由于相与相之间的作用，就会有分布和形状在空间和时间里都是可以随时变化的相界面，而相与相之间又会存在不同的速度，导致通过管道的不同相的流量比和其所占的管截面比并不相等。

因此，根据多相流的这些特点，描述其流动的参数就要比单相的参数要复杂。

工 业 技 术113科技资讯 SCIENCE & TECHNOLOGY INFORMATIONDOI：10.16661/ki.1672-3791.2017.27.113多相流检测研究进展邢天阳(东南大学吴健雄学院 江苏南京 211189)摘 要：流体的多相流动广泛存在于多个领域，如动力、石油、化工等。

多相流检测一直是流体测量领域的一个难点。

本文分析了多相流体的流动特征，说明工业检测多相流的困难所在。

本文介绍了现阶段多相流流体检测现状，详细介绍现阶段较为成熟的工业多相流检测手段、说明其检测原理并分析各自的优缺点。

主要介绍过程层析成像技术理论以及过程层析多相流基本原理以及结构组成。

由此分析并提出多相流检测今后可能的发展方向。

关键词：多相流 过程层析成像 发展趋势中图分类号：TP3 文献标识码：A 文章编号：1672-3791(2017)09(c)-0113-02现阶段，多相流检测技术需求最大的石油工业。

国内外是由工业经过几十年的发展，现阶段的研究重点转移到了研究高含水率的油、气、水多相流量计。

但是目前，世界大部分油井尚未到达高含水率开采阶段。

不可否认，高含水率多项流量计是未来的发展趋势，具有重大的研究价值。

本文所研究的多相流检测技术以油、气、水多相流的流量测量为主要研究对象。

1 多相流的特征多相流是指含有两项及两项以上的物质或者相的流动，多项流动的主要特征有以下几个方面，第一，不均匀速度，相间速度不均匀；第二，相不稳定，多相流的相界面的时空不稳定；第三，特性复杂，多相流的特征参数比单项流动要多。

多项流动检测困难之处体现在：第一，非均匀混合，各相有趋向分离的趋势；第二，不稳定流动，相间存在相对速度，相界时空不稳定；第三，不规则混合，混合结果没有规律性。

第四，各相之间存在相互作用。

例如气体在液相中被吸收等。

第五，流动形态较为复杂，表征多相流的特征参数较多。

2 多相流检测现状从检测模式分类，现阶段检测多相流方法主要有分离式检测法、部分分离式和不分离式检测法。

技术创新41多相流益测技术进展◊西南石油大学石油与天然气工程学院张小弩流动结构特征是多相流流动 分析的基础，其中波浪形态和分 散液滴尺寸的测量准确测量对于 持液率、摩阻参数的计算具有重 要意义。

本文详细介绍了目前广 泛应用的探针法、高速成像法、超声波衰减法、光衍射法、库尔 特法的测量原理及适用条件。

未 来多相流监测技术将应当融合人 工智能、机器学习等最新科技成 果，同时基于大数据分析，以实 现对不同场合多相流波形结构以 及液滴和气泡分布的高效准确监 测。

1引言多相流系统广泛存在于化工、石油、能源、航天、冶金等各个工ik领域。

多相 流流动中相界面在空间和时间上的分布特 征，称为流型，或者流态。

流型是多相流 各种流动中最本质的特征，其他的各种流 动特性，流动参数等往往都受到流型的影 响。

多相流流型复杂多变，受到流童、分相含率、容寸、壁面材料、讓角度以及流体物性参数等各种因素的影 响，其准确测童对于流动分析具有重要意 义。

早期的油水两相流研究中的流型识别 中主要采用目测法，目测法识别能力差，难以对多相流分布进棟化分析。

随着科 学技术的发展，新的测量技术不断浦现。

本文介绍了现阶段国内外采用的主要液液 两相流监测技术。

2多相流监测技术2.1探针法探针法是利用电极传感器对多相混合 物的局部电导率进行测量。

图1和图2展示 了用于测量管道多相流的电导探针构成。

利用电导探针测置气泡直径比较准确，应 用比广泛。

用于测量油水两相分散流的液 滴，当油品粘度不大、液滴密度较小时，测置比较准确；当油品粘度较大时，油相 ^«1十头^^上部，导财相经过时无法识别。

因此，双头电导探针 用于测置油水两相分散流液滴时存在一定 的局限。

此外，电导探针测试属介入式测 量，会干扰流体的流动而引起测量误皆|。

图1电导探针局部高速成像种传统的流动_测童手段，它主要利用照相机、髙速摄像机、内窺齡照相设备，采用取样觀显微镜等辅助手段来采集液滴和波形照片，并用图像处理软件对液滴和波形成像进機计处理，从而得到粒径尺寸，職和分布情况。

国内外多相流计量技术的发展摘要伴随着石油工业的不断发展，石油的开发已由较容易开发的内陆地区向深海及沙漠地区发展，并孕育出了管道多相流的输送技术.本文就今年来多相流计量技术的发展作了简单的归纳.关键词多相流；计量技术；流量计60年代开始人们就对多种存在形式的流体在同一输送管中的输送状态作了研究，由于当时工业水平的限制，多相流输送技术一直存在缺陷，其中最为核心的是多相流的计量技术。

近年来，随着计算机技术的快速发展，以油气水混输技术为代表的多相混输技术不断发展，多相流的相关测量技术得到了极大的进步，因而可以使该技术能够在目前的生产中应用。

加之目前油田开发逐步进入海洋，又使得该技术有了更为广阔的应用空间，同时也促进了该技术的发展。

国内外公司相继投入大量的资金研发多相流计量计，并广泛的实验与应用。

多相流的技术发展，实现了进口原油的多相流计量，与传统的分离计量相比，有了极大的提高。

这一技术实现了油田井口计量技术里程碑式的改进。

传统分离计量设备需要极大的投资，通过改进后的技术，可以实现设备的小投入，带来了可观的经济效益。

在沙漠和深海的油田开发中，由于其具有工艺简单，计量精确的特点，更容易产生经济效益，故而应用也更为广泛，所以本文在这里简要介绍了国内外多相流计量技术的发展历程，并就现在多相流测量技术的发展作了简要的介绍。

1多相流计量技术现状多相流的测量技术在开发上面也有很多的技术难题，不少的研究机构和厂家在研究整个测量流程的时候都或多或少的遇到了各种各样的难题，但每个厂家均在其自己研究的产品上获得了突破，解决了相应的技术难题。

比如利用小型取样分离技术的多相计量系统，在测量的过程中就会遇到原油起泡的问题，如果分离器内的气液分离效果不好，含水量的测量值就会不精确，甚至出现较大的偏差，多相流计量机的性能也会受到影响。

而采用微波、电感和电容技术实现多相流测量的流量计，它又只有满足在油连续相乳化液的流型的条件下才能使用，假如流体中的必要的特征出现变化或是不存在，往往会影响测量的精度出现大幅度的改变。

多相流量计的研究始于上世纪六十年代，从80年代至今，国内外多相流量计量技术的开发和应用取得了重要进展。

20世纪80年代，第一台商业多相流量计( MPFM) 在挪威的北海油田投入使用。

多相流量计的优点主要有：（1）对油气进行连续、在线、自动测量，可实现无人值守。

多相流量计可测出日产油、水、气的量以及井口压力、温度数据，并把它们显示、打印出来。

如果与多路阀结合使用，可实现单井无人计量。

（2）系统质量轻，结构紧凑，占地面积小。

（3）无任何可动部件，几乎不需要维护。

多相流量计基本上由传感器和探测器组成，没有可动部件，不需要维护；而常规计量分离器有液面控制器、流量计、孔板、调节阀等，需要定期维护、更换和标定。

（4）被计量原油不用加热，节省成本。

多相流量计对被测介质温度无要求，只要介质能够流动就可以进行计量，仅需要用220V电源，功率为200W左右；而采用计量分离器，当井温较低时，产出液加热后才能进行有效的分离，如果是气泡原油，还要加消泡剂。

（5）投资少，操作费用低。

考虑到日常维护费用、占用平台面积等间接因素，选用多相流量计将会带来更大的经济效益。

多相流量计测量的基本原理1、流量测量基本方程多相流量计：能够同时获得被测管道气液各相流量的装置。

质量流量=面积（Si）*密度（ρi）*速度（Vi）其中：Si—各相在管道截面上所占据的面积Vi 各相沿管道轴线的流速2、相分率测量技术（1）射线吸收测量相分率技术射线穿过多相流体时受到流体吸收，吸收的程度与多相流的密度有关。

根据射线的吸收程度，可得出流体混合物的密度，进而计算出多相流的各相分率。

（2）电法测量相分率技术根据气液相混合物中两相介质的介电常数和电导率差别，测量出混合物中的气液相分率。

可分为电容法和电导法。

（3）微波衰减法测量微波衰减法主要用于测量含水体积分数，因为某一固定频率的微波经过不同含水体积分数的液相，可以产生不同的衰减，亦即衰减幅度与含水体积分数有关。

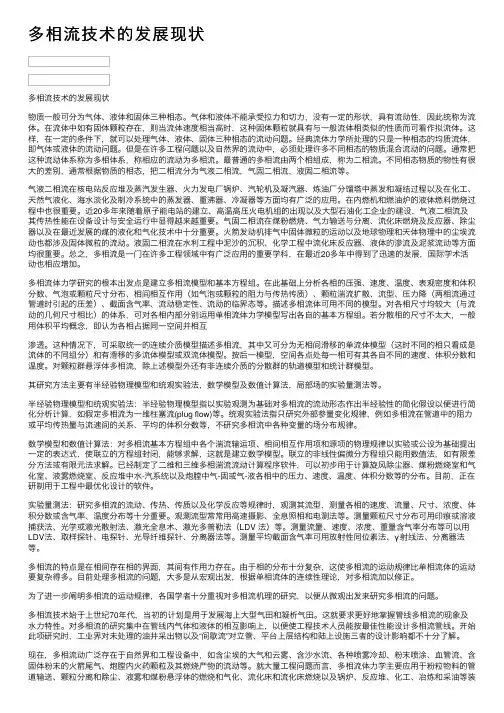

多相流技术的发展现状多相流技术的发展现状物质⼀般可分为⽓体、液体和固体三种相态。

⽓体和液体不能承受拉⼒和切⼒，没有⼀定的形状，具有流动性，因此统称为流体。

在流体中如有固体颗粒存在，则当流体速度相当⾼时，这种固体颗粒就具有与⼀般流体相类似的性质⽽可看作拟流体。

这样，在⼀定的条件下，就可以处理⽓体、液体、固体三种相态的流动问题。

经典流体⼒学所处理的只是⼀种相态的均质流体，即⽓体或液体的流动问题。

但是在许多⼯程问题以及⾃然界的流动中，必须处理许多不同相态的物质混合流动的问题。

通常把这种流动体系称为多相体系，称相应的流动为多相流。

最普通的多相流由两个相组成，称为⼆相流。

不同相态物质的物性有很⼤的差别，通常根据物质的相态，把⼆相流分为⽓液⼆相流，⽓固⼆相流，液固⼆相流等。

⽓液⼆相流在核电站反应堆及蒸汽发⽣器、⽕⼒发电⼚锅炉、汽轮机及凝汽器、炼油⼚分馏塔中蒸发和凝结过程以及在化⼯、天然⽓液化、海⽔淡化及制冷系统中的蒸发器、重沸器、冷凝器等⽅⾯均有⼴泛的应⽤。

在内燃机和燃油炉的液体燃料燃烧过程中也很重要。

近20多年来随着原⼦能电站的建⽴、⾼温⾼压⽕电机组的出现以及⼤型⽯油化⼯企业的建设，⽓液⼆相流及其传热性能在设备设计与安全运⾏中显得越来越重要。

⽓固⼆相流在煤粉燃烧、⽓⼒输送与分离、流化床燃烧及反应器、除尘器以及在最近发展的煤的液化和⽓化技术中⼗分重要。

⽕箭发动机排⽓中固体微粒的运动以及地球物理和天体物理中的尘埃流动也都涉及固体微粒的流动。

液固⼆相流在⽔利⼯程中泥沙的沉积、化学⼯程中流化床反应器、液体的渗流及泥浆流动等⽅⾯均很重要。

总之，多相流是⼀门在许多⼯程领域中有⼴泛应⽤的重要学科，在最近20多年中得到了迅速的发展，国际学术活动也相应增加。

多相流体⼒学研究的根本出发点是建⽴多相流模型和基本⽅程组。

在此基础上分析各相的压强、速度、温度、表观密度和体积分数、⽓泡或颗粒尺⼨分布、相间相互作⽤（如⽓泡或颗粒的阻⼒与传热传质）、颗粒湍流扩散、流型、压⼒降（两相流通过管道时引起的压差）、截⾯含⽓率、流动稳定性、流动的临界态等。

多相流量计的原理与开发应用简介国内外发展现状国内外多相流量计早在20世纪60年代就曾进行过研究，但由于当时的技术条件限制，未获得可供应用的成果。

近年来，相关流量测量技术、计算机自动控制和数据处理技术的发展，刺激了多相流测量技术的开发与研究，美国、挪威、法国、英国、俄罗斯等国家的一些大石油公司，相继投人大量的人力、财力进行多相流量计的研制和开发，并建立了一批多相流检定装置，使得这一技术获得实质性的进展，研制出一批可供生产应用的试验样机。

当然就目前来说，大多数的测试技术仅局限于实验室研究，为数不多的商品化的多相计量仪表在工业应用中也存在着一定的局限性，并且造价昂贵。

从计量方式看，多相流量计可以分为全分离式、取样分离式和不分离式三种。

全分离式多相流量计是在井液进入计量装置后先进行气液分离再分别计量气液两相的流量，测出液相的含水率，求出油气水各相含量。

其典型代表为Texaco 公司研制的SMS多相流量计，它是较早用于现场测试的一种多相流量计，它是将流体分成气、液两相，然后用流量计液相测液体流量，用微波监测仪计量液相的含水率，气相用涡轮式流量计计量。

目前其计量精度是，含水率精度±5% 、油和水流量精度±5%、气体流量精度±10%。

取样分离式多相流量计是在计量多相流总流量和平均密度的基础上，提取少量样液加以气体分离，并测定油气水各相的百分含量，通过计算获得油气水各相的流量。

其中Euromatic公司开发的多相流量计较有代表性，它是最早用于现场测试的一种多相流量计，它由透平式流量计和γ密度计组成。

透平式流量计用来测量流体的体积流量，γ密度计测量流体的密度。

透平式流量计附近装有旁通管线用于分离液体测取密度。

不分离式多相流量计是在不对井液作任何分离的情况下实现油气水三相计量，是多相流量计的发展主要方向。

其技术难度主要体现在油气水三相组分含量及各相流速的测定。

目前，相流速测量技术主要有混合+压差法、正排量法和互相关技术，其中互相关技术应用最多。

多相流应用研究及发展多相流是指两种或两种以上的物质在同一空间同时存在并相互作用的现象。

多相流在许多工程领域中具有重要的应用，如石油工程、核电工程、食品加工、化工过程等。

随着科学技术的进步和对能源和环境的关注，对多相流的研究和发展越来越重要。

一方面，多相流的研究对于解决现实工程问题具有重要的意义。

例如，在石油工程中，油、气和水的多相流动是油田开发和油藏评价的基础。

研究油水两相流的相态转变、流动行为和传热传质特性，可以有效提高石油的采收率和开采效率。

在核电工程中，多相流的研究对于核反应堆的安全性和热工性能具有重要的影响。

深入研究核燃料的熔融、汽化和冷却剂的流动行为，可以提高核电站的安全性能和热利用效率。

另一方面，多相流的研究也为理论物理和数值计算方法的发展提供了重要的挑战。

多相流中的相态转变、界面行为和相互作用等问题是多尺度、多相场的耦合问题，需要利用各种物理模型和数值方法进行研究。

例如，界面跟踪方法、分布式参数模型、多尺度建模等方法的发展，为多相流的数值模拟与预测提供了新的思路和途径。

同时，多相流的实验和观测技术的进步，如高速摄影、瞬态测量、成像技术等，为多相流的研究提供了新的手段和工具。

在未来的研究和发展中，可以进一步深入探索多相流的基本特性和物理机制。

例如，研究气固多相流的颗粒运动性质和流动行为，可以为固体颗粒的输送和分离提供新的方法和技术。

研究气液多相流中气泡和液滴的动力学行为和相互作用，可以为气泡和液滴的形成、破裂和运动提供理论依据和数值模拟。

此外，还可以研究多相流中的相变现象和相态传递机制，如汽化、凝固、结晶等，以及相互耦合的热、质、动特性。

通过研究多相流的基本特性和物理机制，可以为多相流的控制和优化提供科学依据和工程方法。

总之，多相流应用的研究和发展是一个复杂而丰富的领域，涉及到物理学、流体力学、热力学、传热传质等多个学科的交叉与融合。

通过深入研究多相流的基本特性和物理机制，可以解决现实工程问题，并促进科学技术的进步。

生产井多相流测量技术。

第四章,油气井x射线多相流测量技术知识油气井X射线多相流测量技术是一种常用的生产井多相流测量技术，其原理是利用X射线的穿透性能和材料对X射线的吸收能力不同，通过对井下井筒内流体的X射线吸收情况的测量与分析，获取流体的组分分布、含气率以及流速等多个参数。

该技术在油气工业中具有重要的应用价值，可以提供对于井筒内流体及油气井产能的准确监测和评估。

1. 原理及测量方法油气井X射线多相流测量技术基于X射线在物质中的吸收特性，通过对井下流体的X射线吸收程度进行测量与分析，获取流体的组分分布、含气率、流速等多个参数。

测量方法可以采用射线源与探测器组合成一个探测系统，通过扫描井筒内的流体进行测量；也可采用固定源与探测器的组合，通过连续测量井筒内流体的X射线吸收情况。

2. 测量参数油气井X射线多相流测量技术能够提供多个重要的测量参数，包括：- 流体组分分布：通过测量流体中不同组分对X射线的吸收能力，可以得到各组分的分布情况，如含油率、含水率等。

- 含气率：通过测量流体中气相对X射线的吸收情况，可以获得流体的含气率，进而评估井的含气性能。

- 流速：通过连续测量流体对X射线的吸收情况，可以实时计算流体的流速。

- 质量流量：通过流速和流体组分分布两个参数，可以计算出流体的质量流量。

- 温度、压力等参数：通过井底计量系统与X射线多相流测量技术相结合，可以测量流体的温度、压力等参数。

3. 应用领域及优势油气井X射线多相流测量技术主要应用于油气生产过程中，用于生产井的实时流体监测与评估。

具体应用领域包括：- 油气田评价：通过分析井筒内流体的组分分布、含气率等参数，可以准确评估油气田的产能和储量。

- 生产井管理：通过实时监测井筒内流体的流速、含水率等参数，可以对生产井进行优化管理，提高生产效率。

- 油藏压力评估：通过测量流体的温度、压力等参数，结合流体性质，可以评估油藏的压力变化情况，指导油井的生产调控。

多相流超声测量的关键技术与应用前景多相流是流体力学领域的重要研究对象，其涉及的物理现象极为复杂，因此对其进行可靠准确的测量一直是科学家们关注的焦点。

而超声测量技术作为一种非侵入式的测量技术，近年来得到了广泛的应用和发展，特别是在多相流领域中，其应用前景更是不可限量。

本文将对多相流超声测量技术的关键技术和应用前景进行详细的探讨。

一、多相流超声测量技术的关键技术1. 压电传感器在超声测量中，压电传感器是最常用的传感器类型之一。

其主要原理是利用压电效应将机械能转换成电能或反之，从而实现声波的发射和接收。

对于多相流介质的测量，常使用的压电传感器是圆柱形和矩形形状的传感器。

圆柱形传感器具有结构简单、易于制造、衰减小等优点，但缺点是较难保证较高的灵敏度和频率响应；而矩形形状的传感器则具有较高的灵敏度和频率响应，但制造和安装较为复杂。

2. 多通道信号处理系统超声测量技术需要采集和处理多维数据，因此需要一个多通道的信号处理系统。

该系统可以将超声信号采集、处理、分析和显示，从而实现对多相流介质的准确测量。

目前多通道信号处理系统可以使用基于DSP和FPGA的数字信号处理器，以实现高速的信号处理和实时数据传输。

3. 显微成像技术显微成像技术是超声测量技术中的重要应用之一。

其主要原理是通过光学显微镜观察样品的微小变化，以实现对多相流介质的结构和组成的测量。

目前常用的显微成像技术包括激光共聚焦显微镜、扫描电子显微镜和光学立体成像等。

二、多相流超声测量技术的应用前景1. 化工、环保和食品工业中的应用多相流测量技术在化工、环保和食品工业中都具有广泛的应用前景。

例如，在化工行业中，通过测量透明管中的多相流介质的分布和成分，可以实现对反应器的控制和优化；在环保行业中，可以利用超声波实现对水质的测量和监测；在食品工业中，超声波可以有效地检测食物中的异物和缺陷。

2. 生物医学领域中的应用超声测量技术在生物医学领域中的应用也十分广泛。

-6-
海默多相流量计
能适应每一种流型。 流型对多相流测量有很大的影响。不对流动进行混合的在线仪表需要知道是什么流 型以便能解释测量结果。这对互相关法尤其重要，因为互相关法是确定气体和液体的速度 来测量混合物的速度和含气率。如果流型和模型不一致，输出结果就不正确。互相关对于 相对稳定的条件不太可靠（泡状流，一些条件的环状流） 。而文丘里测量方法较适用于这 种条件。 介电测量可能会受流型的影响，对于给定的气液混合物，分布不同，其结果不同。 伽玛射线衰减不受流型的影响，但却是高度非线性，与相分数的指数有关。间歇流型对伽玛 相分仪表的结果有很大的影响， 因此除了选用合适源强度以外， 还需要进行正确的平均计算。 一些流型影响，尤其是由高黏度临时乳化引起，可能会导致错误的计量。两种重要 的影响是粘性膜的沉积物和翻腾流的影响。在三相环状流、分层/环状流和塞状流中已经 观察到高黏度的油水乳化厚膜。这在计量系统中有几方面的影响。一个影响是在相成分测 量点会留下实际上静止但可测量的膜。这就会使油水分数增加，再乘上速度后会得出太大 的油水流量。水平管中的情况会比竖直管中的情况更严重。 翻腾流出现在竖直管中， 会尤其影响使用互相关的计量。 实际流动速度可能是相当慢， 但由于大的波动向上速度和大的波动向下速度，其结果却完全不同。因此可能其误差会比 速度自身的差还要大。 流型变化还对仪表取样带来了要求。 流型变化快， 而仪表取样速度不适应将影响测量。 1.4.2 相分布对多相流测量的影响 1）连续相 三相流的计量常常受油水相分布的影响，水为连续相或者油为连续相。相转换点指油为 连续相转换为水为连续相时液相中的含水率，通常相转换时的含水率在 40%到 60%之间，液 体不同相转换点不同。使用低频介电测量的仪表中，连续相非常重要。在油为连续相的条件 下，可用电容传感器区分油和水，因此测出含水率。这是最准确的测量含水率的技术之一， 含气率对其影响很小，但在相转换点处无法应用，因为在高传导的液体水中，电容传感器不 起作用。 在水为连续相的条件下， 必须使用电感和电导传感器， 虽然不象电容测量那样敏感， 但仍能给出较准确的结果， 尤其在较高含气率的情况下如此。 因此一些仪表会需要两种类型 的传感器和能很好响应的探测手段。 在相转换区域， 流动可能会在油为连续相和水为连续相 间切换，这种仪表不适合这一区域的测量。 连续相同样会影响高频介电测量（即微波） ，但相同的传感器可用于油为连续相或水为

2831 多相流计量技术现状 相较于单相流，由于多相流中有多种流体，流体间流速、流体自身的性质各不相同，同时流动过程中流型也会发生变化，因此多相流会复杂的多。

流型不同，多相流的流动状态也会不同，而多相流流型的变化是由流体动力效应、瞬时效应、几何方向效应以及流体性质、流体流速、各流体占比综合作用产生的结果，众多的影响因素使得多相流流动状态变化复杂，也给多相流的计量造成了很大的困难。

从20世纪60年代开始，国内外进行了多相流测试技术的研究，现已有大量的多相流流量计应用于油田生产中。

然而从研究和应用情况看，已有的多相流量计往往用于特定的使用环境，当环境有变化时需重新标定流量计，从而使流量计精度在要求范围内。

但即便如此由于许多流量计大多还是针对特定的流型设置的，所以当被测流体流型改变时测量效果无法达到测量精度要求。

同时目前应用的产品还有一些问题：诸如制造费用较高，精度较低，对使用环境的适应性差等。

因此，多相流量计仍然需要进一步发展。

2 多相流计量分类 按照计量方式的不同，现已有的多相流流量计量可分为：完全分离式多相流计量、部分分离式多相流计量、不分离式多相流计量和取样分离式多相流计量四种。

其中，完全分离式多相流计量是油田生产中较为传统，同时也是应用较多的计量方式，这种方式先将待计量的流体进行完全气液分离，计量气相和液相的流量之后，再将两相汇集向下游管道输送，这种方法的缺点是占地面积大，耗时长，且无法及时反映油田生产状况。

部分分离式多相流计量在计量前也将气液两相分离，但与完全分离式不同的是，这种方法在进行气液分离时，只需将两相分离为以气相为主和以液相为主的两部分流体，再将这两部分流体用较为成熟的两相流计量计进行计量。

计量液相部分中的含气量和气相部分中的含液量是此种计量方式的关键。

相较于完全分离式多相流计量，这种方法占用的空间更小，但由于气液混合物并没有完全分离，因此这种计量方法对提高计量精度没有显著作用。

李 霄! ，刘鸿雁! ，张 岩" $%%&’)） （! # 海洋石油工程股份有限公司，天津 $%%&’"；"( 天津修船技术研究所，天津
摘要： 多相流量计是对油、气、水三相在不分离情况下进行连续、在线、自动计量的设备，
它是应用在海洋工程中的一项新技术。文中介绍了多相流量计的测量原理、发展过程及与传统流 量计的对比。
资金投入
一 次投 资 略 低；占 地 一 次 投 资略 高；占 地 面积 大， 潜 在 投 资 多； 面积 小， 潜 在 投 资 少； 人工维护费用高 人工维护费用很低
. 多相流量计
多相流量技术就是将一种多相流量计直接安装 在油气集输管线上，采用先进的测量技术，对油、 气、水三相在不分离情况下进行连续、在线和自动 计量，从而可以取代传统的由测试分离器及其辅助 系统组成的计量装置，简化油气生产工艺流程，降 低投资，减少操作成本。鉴于多相流量计有缩小使 用空间和减轻测试设备重量等优点，其在海洋石油 工程中的应用正在迅速增长。 ./. 多相流量测量的基本原理 在油气混输管线中，油井产出的原油、伴生天 然气和矿化水形成了一种相态和流型复杂多变的多 相流，是一个多变量的随机过程。一般地，多相流 万方数据 量计需要用以下的参数来计算各相流量： !各相在
、 （"） 、 （$）和（&）式，油、气、水 综合（!） 三相在实际状况下的体积流量 % I、 % J、 % K 可以 分别表示为： （! . & K） % I G!I ! H（! . & J） % J G!J ! H & J % K G!K ! H（! . & J） & K （’） （)） （,）
